Калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

• определить ось возводимого сооружения
• при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
• с помощью угольника определить ещё один угол
• проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
• взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Вязка арматуры при помощи реверсивного крючка, пластиковыми стяжками и шуруповёртом

Часть пользователей нашего портала предпочитают вязать арматуру с помощью реверсивного крючка.

Это приспособление в виде длинной рукоятки с крючком на конце, которое надо дёргать на себя.

Мнения об эффективности такого крючка расходятся. Кто-то считает реверсивный (полуавтоматический) крючок эффективным инструментом. Кто-то относится к нему, как к ненужной игрушке, предпочитая вязать арматуру обычным крючком.

На мой взгляд, работать с реверсивным крючком очень просто. Дёрнул на себя, проволока и закрутилась. Справится и ребёнок, и женщина.

Я вяжу арматуру только полуавтоматом. Быстро, качественно и удобно. Обычный крючок меня и не заинтересовал.

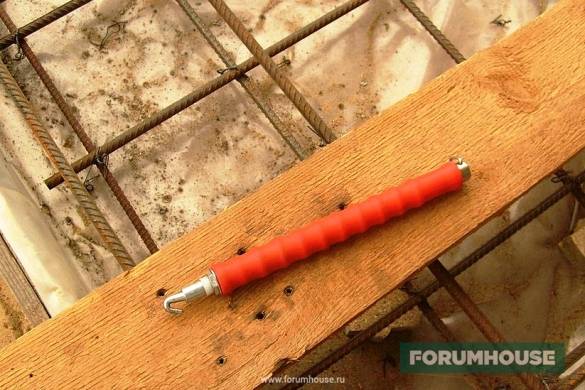

Вот фото рабочего процесса вязки таким крючком.

А я купил и обычный крючок, и реверсивный. Попробовал оба, и полуавтомат мне совсем не понравился. Всё вязал обычным.

Мнения разделились. По словам alex_k11, если и выбирать реверсивный крючок, то покупать только правильный — с двухзаходовой проточкой рабочего механизма. На рынке представлены более дешёвые и менее качественные полуавтоматические крючки с однозаходовой винтовой насечкой. Такие крючки дёргает при закручивании, и они рвут проволоку.

Для наглядности прилагаем фото «правильного» и «неправильного» реверсивного крючка.

Также реверсивные крючки могут не пережить большого объёма работ. При стачивании рабочей части винтовой насечки крючок начинает дергать. Результат — проволоку рвёт.

Кроме этого, пользователи портала экспериментировали с использованием шуруповёрта в качестве приспособления для связывания арматуры.

Мнения по поводу эффективности такого «автомата» тоже разделились.

По мнению пользователя FORUMHOUSE andre777, от «шурика» толка нет. Надо ловить момент затяжки вращения. Чуть увеличил момент — порвал проволоку. Уменьшил — недотянул. Причём, коррективы приходится вносить постоянно, т.к. жесткость проволоки от партии к партии может меняться.

Постоянно носить шуруповёрт в руках — быстро устаёшь, особенно при больших объёмах и при работе в неудобных местах.

Лучше простого крючка ещё ничего не придумали.

Ещё один вариант, ускоряющий и упрощающий монтаж — связывание арматуры пластиковыми стяжками.

Я вязал пластиковыми хомутами небольшой ленточный фундамент. Работа шла очень быстро.

По словам ещё одного пользователя FORUMHOUSE Plastilin, он до стяжек перепробовал всё — самодельный крючок из гвоздя, клещи, шуруповёрт. Всё не то, а объём работ предстоял огромный. Подумав, он решил использовать стяжки, и дело пошло.

Скорость увеличилась раз в 5. Вязал стяжками всё — армопояса, перемычки и т.д. Концы хомутов, где отрезал, а где – нет.

Совет пользователя — использовать надо только качественные стяжки. У стяжек с истёкшим сроком годности отрывает головки, или они рвутся. Чтобы не купить некондицию, можно приобрести на пробу 1 пачку и пустить её в дело. Если стяжки не рвутся, то закупить большую партию.

При выборе стяжек/хомутов руководствуемся следующими техническими характеристиками:

• Стяжки надо брать от 4.7 мм до 5.5 мм. Меньшего размера – очень слабые.
• Для связывания 1-2 прутков арматуры достаточно стяжки длиной 16 см.
• Для связывания 2-3 прутков берём стяжку длиной 20 см.

Чтобы не ошибиться, действуем экспериментальным путём. Покупаем 2-3 пачки стяжек разного размера и вяжем ими арматуру.

Я думаю, что если не предполагается масштабное строительство, то стяжки — оптимальный выбор. Я сделал на стяжках фундамент ТИСЭ, а у родственника даже при заливке из бетононасоса вся арматура осталась на месте. Мы для чистоты эксперимента даже вставали на каркас, всё выдержало.

Важно: пластиковые стяжки при низких температурах становятся хрупкими. Если при заливке бетона предполагаются мощные ударные нагрузки (например, заливка фундамента с большой высоты (стены цокольного этажа), большие объёмы и т.д.), то хомуты, из-за меньшей прочности, чем у вязальной проволоки, может разорвать. Поэтому сначала думаем, а потом делаем

Поэтому сначала думаем, а потом делаем.

Большие фундаменты, сложные и ответственные конструкции со множеством узлов надо вязать проволокой. Это надёжнее и дешевле, т.к. в пересчёте на количество узлов вязальная проволока стоит дешевле, чем сотни и тысячи стяжек.

Также помним, что задача стяжек и вязальной проволоки — обеспечение заданной геометрии арматурного каркаса при заливке бетона. В дальнейшем (после застывания раствора) стяжки и проволочные узлы в работе конструкции не участвуют.

Как работает арматура в ленточном фундаменте

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции:

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).

.. | Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

При производстве стальной низкоуглеродистой проволоки общего назначения по ГОСТ 3282 после нагрева, а затем охлаждения получается проволока с окалиной — тёмная проволока, и без окалины — отожжённая, светлая. Наша компания реализует отожжённую проволоку — термообработанную, закалённую, её также называют вязальной проволокой. Она более гибкая и прочная, при изгибании реже ломается, чем необработанная. Узел из отожжённой проволоки плотно фиксирует арматуру в заданных положениях.

Вязальная проволока стальная используется не только для увязки арматуры, но и в производстве сетки, гвоздей, в декоративных целях, при плетении тросов, для удерживания элементов конструкций при сварных работах.

По сравнению с арматурными каркасами, соединёнными сваркой, связанные вязальной проволокой фундаменты наиболее прочны. Соединённый вязальной проволокой арматурный металлический каркас обладает гибкостью и эластичностью, и в случае вспучивания грунта, промерзания почвы не происходит деформация фундамента.

Вязальная проволока оцинкованная предотвращает коррозию металла фундамента, такой фундамент более долговечен.

Расход вязальной проволоки для арматуры, вес одного метра

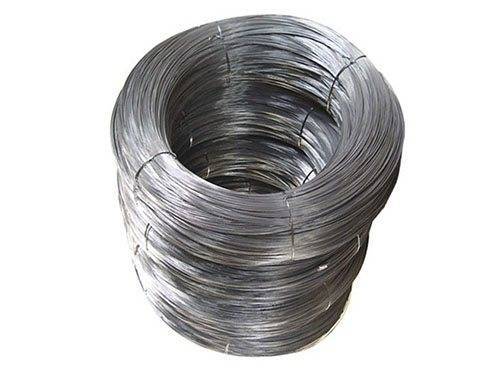

Проволока ГОСТ 3282 выпускается в бухтах, обычно до 100кг. Чтобы определить, сколько метров проволоки в бухте, нужно сначала рассчитать удельный вес (массу одного метра проволоки), либо воспользоваться табличными данными теоретического веса по ГОСТу (найдёте на нашем сайте). Для расчёта веса 1 метра самим, нужно взвесить небольшой отрезок проволоки и разделить его на длину этого куска в метрах.

Вес погонного метра проволоки считаем так:

М= qSh,

где М — вес1 метра проволоки,

q — плотность, или удельная масса металла (у стали равна 7850 кг/м^3)

S – площадь сечения проволоки в кв. м,

h – длина проволоки в метрах.

S= 3,14d*d/4, где d – номинальный диаметр в метрах.

Например, нужно рассчитать необходимый метраж (L) проволоки мм 1,2 (0,0012м), вес бухты которой 70 кг.

S= 3,14* 0,0012*0.0012/4 = 0,00000113 м^2,

М = 7850* 0,00000113*1= 0,0089 кг,

L= 70 / 0,0089 = 7865 м.

Несмотря на то, что фактический вес метра проволоки вязальной оцинкованной меньше, чем вычисляемый (из-за разной плотности цинка и стали) для расчёта оцинкованной проволоки пользуются теми же формулами, что и для неоцинкованной.

Расчёт вязальной проволоки в работе

Сначала рассчитывают количество необходимой арматуры и количество узлов, которое получится при увязывании. Затем производят расчёт вязальной проволоки. Относительно обвязки арматуры не существует норм и требований по ГОСТу, рекомендации по расчёту количества необходимой проволоки 3282 ГОСТ основаны на личном опыте специалистов. Одни утверждают, что средний расход вязальной проволоки — 10 — 15 кг на тонну арматуры, а другие — что 15 — 20 кг, в зависимости от размеров ячеек арматурного каркаса. Так же у профессиональных строителей существуют разные подсчёты количества проволоки — 10 — 15 см и 30 — 50 см на каждый узел. Это довольно относительные показатели, в первую очередь при расчёте необходимой проволоки нужно учитывать диаметр арматуры и самой проволоки.

Общие правила при работе и закупке вязальной проволоки:

1. закупать нужно проволоки с запасом — в два раза больше, чем рассчитывалось, т.к. при увязке она рвётся, лопается;
2. нужно учитывать, что в точках, где пересекаются по два горизонтальных прутка арматуры с одним вертикальным — будет по два узла;
3. узлы вяжут в шахматном порядке — через стык,
4. учитывается нахлёст соединений, он может быть от 20 см до 80см,
5. для увязывания проволокой 1,2 — 1,5 мм на каждый узел проволоки потребуется больше, чем для более толстой проволоки, но с толстой проволокой работать гораздо тяжелее,
6. для увязки арматуры диаметр 8 — 12 мм удобнее всего использовать проволоку вязальную 1,2 мм. Для больших диаметров арматуры обычно используют более толстую проволоку. От диаметра проволоки зависит качество соединений арматурного каркаса.

Так же вычисляют длину охвата поверхности прутков (F):

F=2*3,14*D/2, где D – диаметр арматуры в мм.

Например, для витка проволоки вокруг прутка арматуры 12мм, необходима вязальная проволока, длиной:

2*3,14*12/2= 38мм= примерно 4см.

Есть ещё один достаточно лёгкий способ подсчитать количество проволоки для вязки арматуры: пользуются таким понятием, как размер одного вязального проволочного элемента, равный 0,3 — 0, 5м. Таким образом, чтобы узнать, сколько понадобится проволоки, количество узлов вязки умножают на 0,5м.

Применение крючка для вязки проволокой

Существует специальное приспособление для соединения арматуры вязальной проволокой – это ручной крючок для вязки. Работать им легко, быстро и очень удобно. Часто применяется как в быту, так и для вязки фундаментного каркаса.

Фиксация арматуры должна быть жесткой, что обеспечит целостность металлокаркаса во время заливки бетона в опалубку или траншею, а также прочность и надежность самой железобетонной конструкции во время эксплуатации. Следует учитывать, что при сильном напоре подачи бетона каркас будет подвержен достаточно мощному давлению на узлы. Так вот, чтобы арматуру в каркасе не деформировало, и применяется жесткая вязка с помощью крючка.

Расчет постоянных нагрузок.

Напряжение от строительных конструкций можно подсчитать по сметной документации к проекту дома или по усредненным значениям удельного веса 1 м2 стен, перекрытий и кровельного материала.

Для прикидочного расчета массы кирпичного одноэтажного дома 6×9 м, высотой 2,5 м, с одной продольной перегородкой и кровлей из керамической черепицы, берут максимальные значения удельного веса строительных конструкций.

54000 кг = 108 м2 х 500 кг/м2 – масса цокольного и чердачного перекрытий из расчета их площади – 6×9х2 = 108 м2, умноженной на вес железобетонного перекрытия – 500 кг/м2.

6480 кг = 81 м2 х 80 кг/м2 – вес кровли, рассчитанный по площади скатов крыши – 9×4,5×2=81 м2, умноженной на вес кровли из черепицы – 80 кг/м2.

Схема армирования

На ленточном фундаменте появляются больше продольных растяжений, чем поперечных. Поэтому в качестве поперечных прутов можно выбрать стержни с гладкой поверхностью, а в качестве продольных — рифленые. Больше всего приходится нагрузок на углы. Потому при их армировании, необходимо, чтобы один конец стержня уходил в одну стену, а второй — в другую.

Процесс армирования следует начинать с монтажа опалубки. Внутри ее надо выложить слоем пергамента. Основное предназначение опалубки — облегчить снятие конструкции. Задачей каркаса является равномерное распределение всех нагрузок на основание.

Его схема простая:

• в дно траншеи вбивают стальные стержни, равные по длине глубине фундамента. Необходимо, чтобы от опалубки было, в среднем, 50 мм с шагом 400-600 мм;
• устанавливают подставки (80-100 мм);
• на них крепят 2-3 нитки нижнего ряда прутов. Для подставок можно использовать кирпичи, установив их на ребра;
• вверху и внизу ряды закрепляют поперечными перемычками к вертикальному штырю;
• места, где они пересеклись, скрепляют вязкой проволоки или сваркой.

При расчете и возведении ленточного фундамента рекомендуется учитывать требования СНиП, чтобы конструкция была прочной и долговечной

Сварочные работы способствуют перегреву металла и влекут за собой изменение свойств. Толщина стержней в таких местах тоже уменьшается. Поэтому для вязки чаще используют проволоку. После армирования необходимо сделать только отверстия для вентиляции и заполнить траншеи бетонным раствором.

Процесс связывания происходит следующим образом:

• проволоку складывают вдвое;
• заводят ее под перекрестие арматуры;
• концы просовывают в петлю на крючке;
• закручивают по часовой стрелке.

Скрученные концы лучше загнуть вниз

Их положение, конечно, ни на что не влияет, но некоторые представители технического надзора обращают на это внимание

Лопнувшую проволоку или обломавшиеся концы лучше убрать с опалубки. Оставшийся металлический мусор впоследствии приведет к образованию ржавых пятен на поверхности конструкции.

Проволоку большого диаметра проще закручивать кусачками. Некоторые строители используют более надежные самодельные крючки. А большие строительные организации предпочитают работать с автоматическими пистолетами, уменьшающими время выполнения работы.

Независимо от выбранного инструмента, узлы соединения должны быть надежными. Смещение арматуры в процессе заливки бетона недопустимо.

Если выполняется каркас для конструкций с небольшой нагрузкой, то фиксацию арматуры можно выполнить при помощи пластиковых хомутов. В этом случае не нужен никакой инструмент, хомуты просто затягиваются руками.

Необходимые материалы и инструменты

Перед тем, как вязать стеклопластиковую арматуру для фундамента, необходимо закупить материалы и подготовить инструменты для работы.

Обычно для усиления монолитных конструкций применяются горизонтальные плоские сетки, соединенными пространственными связями в единое целое. Такая схема подходит для укладки ленточного и плиточного фундамента под здание, или для подготовки каркаса под заливку основания для забора.

Отдельные пруты между собой связывают металлической проволокой с помощью специальных крючков или пистолета (материал по теме вязки арматуры представлен здесь).

Также их можно соединять хомутами.

До начала работ приобретают следующие материалы:

• стеклопластиковые пруты (диаметр должен соответствовать проектной документации);
• металлическую проволоку или пластиковые хомуты.

Арматура из пластика поставляется в бухтах, поэтому перед началом работ ее необходимо нарезать по размеру. Резать арматуру можно обычной ножовкой по металлу или отрезным диском углошлифовальной машинки (материал по резке стеклопластиковой арматуры размещен тут). Размечать пруты на отдельные куски удобно будет маркером.

Для вязания выбирают металлическую проволоку диаметром от 1 мм. Такой размер позволяет создать надежный узел, который будет удерживать пересечение отдельных прутов без перепадов по высоте.Для нарезки проволоки на отдельные куски будет достаточно бухту с проволокой раскроить на 3 части углошлифовальной машинкой.

Для придания проволоке большей эластичности, ее рекомендуют отжечь на костре. После термической обработки проволока легко гнется и затягивается узлом на месте соединения арматурных прутов. Необработанная проволока хуже затягивается и не дает плотного захвата соединения, а также чаще рвется.

В качестве инструмента для вязания проволоки могут использоваться:

• плоскогубцы;
• вязальные крючки;
• вязальные пистолеты.

Работать плоскогубцами неудобно. Для получения правильного узла приходится прикладывать много усилий, а скорость работы будет ниже в несколько раз, чем при использовании других инструментов. Чаще всего строители применяют вязальные крючки.

Крючки бывают двух видов:

• Ручные. Такой инструмент потребуется вращать усилием руки.
• Полуавтоматические. Они снабжены внутренней резьбой, и при протягивании ручки назад, крючок проворачивается, затягивая узел.

Обычный крючок можно приобрести в строительном магазине, но также его легко смастерить самостоятельно из толстой стальной проволоки (об этом читайте в этом материале).

Вязальный пистолет существенно ускоряет процесс подготовки каркаса, но это достаточно дорогой инструмент. Кроме того, габариты пистолета не позволяют осуществить захват соединения прутов в труднодоступных местах — там все равно придется работать обычным крючком.

Пластиковые хомуты

Пластиковые хомуты рассчитываются по количеству соединений с небольшим запасом в 10-15%. Если предполагается 2100 соединений, следует закупить минимум 2350 хомутов. Они стоят дорого, а другого применения для них в строительстве нет. Поэтому при большем расходе лучше докупить недостающее количество.

Назначение арматурного каркаса в фундаменте здания

Существует несколько типов оснований, выполняемых из бетонного раствора. Наиболее востребованными считаются плитные и ленточные фундаменты, мелко- и глубокозаглубленные. Также применяются основания на сваях, глубина заложения которых зависит от параметров грунта и уровня промерзания почвы.

Для армирования фундамента применяются металлические прутья с рифленой или гладкой поверхностью, которые соединяются в жесткий и прочный каркас. Армирование выполняется в следующих целях:

• стальная основа принимает нагрузки на растяжение и изгиб, равномерно распределяет их по всей конструкции основания;
• каркас исключает деформации бетона, позволяет избежать или минимизирует образование трещин и других дефектов фундамента;
• за счет арматурного каркаса удается снизить объем используемого для заливки основания бетонного раствора, уменьшить и снизить стоимость конструкции;
• армирование делает возможным строительство дома или производственного здания на слабых грунтах, в том числе сыпучих, болотистых, в регионах с экстремально низкими зимними температурами;
• возрастает несущая способность основания, арматура делает фундамент более приспособленным к высоким нагрузкам по массе, усилиям на растяжение и деформацию.

После заливки фундамента бетонный раствор постепенно набирает прочность. При этом монолит приобретает высокую прочность к сжатию, но не отличается хорошими показателями на растяжение. Арматурный каркас позволяет поднять данные параметры на должный уровень.

ЛЕНТОЧНЫЙ ФУНДАМЕНТ: Расчет количества арматуры и вязальной проволоки.

Высота ленточного фундамента обычно значительно больше его ширины: например, ширина 30-40 см, высота 70 см. В этом случае лента гораздо меньше, чем плита, склонна к изгибу, поэтому в ленточном фундаменте можно использовать арматуру меньшего диаметра. При строительстве индивидуальных домов в основном используется металлическая арматура 10-12 мм, реже 14 мм. Еще одна особенность ленты – это использование только двух поясов армирования независимо от высоты фундамента. В верхней и нижней частях ленты в 5 см от поверхности бетона укладывают продольные прутки арматуры, они и принимают на себя нагрузку при деформации ленты. Вертикальные и поперечные прутки арматуры не несут нагрузки, их делают из тонкой и гладкой арматуры. При ширине ленточного фундамента 40 см достаточно использовать всего четыре продольных прутка – два сверху и два снизу. Реже используется армирование по три и четыре прутка в каждом поясе. Такое усиление оправдано на слабом или подвижном грунте или при строительстве массивных домов. Самым оптимальным вариантом при ленточном фундаменте является использование стеклопластиковой (композитной, полимерной) арматуры АКС ф6, ф7 для одноэтажных домов, и АКС ф8, ф10 для двухэтажных домов и домов с мансардой.Общая длина ленты фундамента под дом 6 м на 6 м с одной внутренней несущей стеной составит 30 м (24 м периметр внешних стен + 6 м под внутренней). Расход ребристой арматуры для продольного армирования в 4 прутка составит 30 м х 4 = 120 м. Вертикальные и поперечные прутки можно устанавливать с шагом 0,5 м. При ширине ленты 30 см и высоте 70 см с учетом отступом от поверхности фундамента в 5 см на каждое соединение будет нужно 1,6 м гладкой арматуры диаметра 6 мм (либо стеклопластиковой арматуры АКС ф4, ф5). Таких соединений будет 61 штука, общий расход гладкой арматуры будет 97,6 м. Каждое такое соединение имеет 4 связки арматуры. На одну связку нужно 30 см вязальной проволоки, поэтому общий расход вязальной проволоки на ленточный фундамент составит 0,3 м х 4 х 61 = 73,2 м.

Калькулятор расхода вязальной проволоки

На странице есть 2 калькулятора — один менее точный, но легко и быстро получите результат, другой (ниже) более точный, но для расчёта требуются дополнительные сведения. Используйте эти калькуляторы вязальной проволоки для примерного расчёта необходимого её количества, в зависимости от связываемого количества арматуры.

При постройке фундамента, стен, перекрытий и прочих бетонных работ в сегодня применяется арматура, и для соединения арматурных стержней в местах их пересечения требуется фиксация, самым часто используемым методом соединения арматуры является вязка арматуры вязальной проволокой.

Вес проволоки зависит от её толщины. Для вязки арматуры в частном домостроении применяют проволоку 1,2-2мм, более толстую применять редко имеет смысл, т.к. держит узел она хорошо, а более толстая стоит дороже, и скручивать её гораздо сложнее.

Данный калькулятор позволяет быстро примерно оценить сколько необходимо купить проволоки в килограммах, ведь именно в кг. указана проволока у продавцов и отмерять метрами вероятнее всего ни кто не будет. Расчёт производится на основе нормы расхода в процентах от расхода арматуры проволоки диаметром 1,2мм как самую часто используемую.

Чтобы посчитать, сколько нужно вязальной проволоки более точно, нужно учесть все пересечения прутков, это не слишком сложно, особенно если армировка конструкции выполняется сетками с определённой ячейкой. В каждой точке, где пересекаются два горизонтальных прутка и один вертикальный есть два соединения вязальной проволоки в каждом ряду, т.е. пересечения в одном ряду не забудьте умножить на 2. Вязать сетку допускается в шахматном порядке т.е. через один стык, но два крайних ряда каждой стороны должны вязаться каждое пересечение.

Посчитав и указав количество пересечений в окошко калькулятора ниже — получите примерное количество проволоки в кг., необходимое для выполнения армирования. Расчёт производится с учётом толщины вязальной проволоки, которую нужно выбрать из списка. Значение тем точнее, чем точнее вы сосчитаете количество пересечений, будьте внимательны.

Время чтения: 2 минуты Нет времени?

Расчет стоимости арматуры для фундамента

Арматуру и проволоку чаще продают на килограммы. Потому найденное количество прутка потребуется перевести в массу. В том месте, где собираетесь приобрести пруток, узнаете, сколько весит погонный метр и сколько стоит тонна изделий необходимого вам размера.

Перемножив найденный метраж на вес одного метра, получите требуемую массу. Из нее узнаете, сколько это будет стоить.

Таблица с весом одного метра арматуры и метража одной тонны

Например, посчитаем во сколько обойдется арматура для плитного фундамента (см. выше). Пусть пруток использовать будут 14 мм. Один его метр весит 1,21 кг. Всего арматуры нужно 650 м. Масса будет 650 * 1,21 = 786,5 кг. Округлим до 800 кг. Пусть одна тонна стоит 25 тыс. руб. На арматуру потребуется 0,8 * 25000 = 20000 рублей.

Для устройства рассчитанного нами ленточного фундамента понадобится 84 м прутка на 12 мм. Его метр весит 0,888 кг. Всего масса будет 0,888 * 84 = 74,592 кг. Будем считать, что нужно 80 кг. Стоит тонна практически те же 25 тыс. руб.  То есть на профилированный пруток потребуется 0,08 * 25000 = 2 тыс. руб. Стоимость гладкой арматуры считается также. Обойдется она примерно в 1,5 тыс. рублей.  Итого, армирование ленточного каркаса обойдется в 3,5 тыс. руб. (плюс стоимость проволоки, она считается аналогично).

Как рассчитать арматуру на фундамент столбчатой конструкции

Основание столбчатого типа широко применяется для строительства различных зданий. Оно состоит из железобетонных опор квадратного и круглого сечения, установленных в углах строения, а также в точках пересечения капитальных стен и внутренних перегородок. Для повышения прочности опорных элементов применяются ребристые стержни сечением 1–1,2 см.

Рассчитать количество арматуры на фундамент столбчатого типа несложно, учитывая следующие данные:

• каркас опорного элемента квадратного профиля формируется из 4 стержней;
• решетка железобетонной опоры круглого сечения выполняется из трех прутьев;
• длина элементов усиления соответствует размерам опорной колонны;
• поперечная обвязка каркаса опорной колонны производится с шагом 0,4–0,5 м.

Алгоритм расчета расхода арматуры фундамента

Алгоритм расчета:

1. Определите длину вертикальных стержней в одной опоре.
2. Вычислите метраж элементов поперечной обвязки одного каркаса.
3. Рассчитайте общую длину, сложив полученные значения.

Для ленточного фундамента

Отличительным свойством ленточной конструкции является её высота, которая всегда больше ширины. Лента лучше, чем плита работает на изгиб, поэтому диаметр арматуры здесь может быть меньше. В ней тоже делается два пояса армирования, только соединяются уровни чаще не короткими прутками как в плите, а гнутыми П-образными элементами.

Расчёт армирования производится в таком порядке (просчитаем всё тот же фундамент 6х6 м с одной внутренней стеной):

1. На подставки продольно укладывают более толстые рифлёные стержни (для одноэтажного дома можно брать диаметром 8 мм). Их при ширине ленты в 30-40 см будет всего по паре снизу и сверху.
2. Соединяющие их вертикальные стержни нагрузку не несут, а потому могут быть гладкими, без спиральной навивки – диаметр 6 мм.

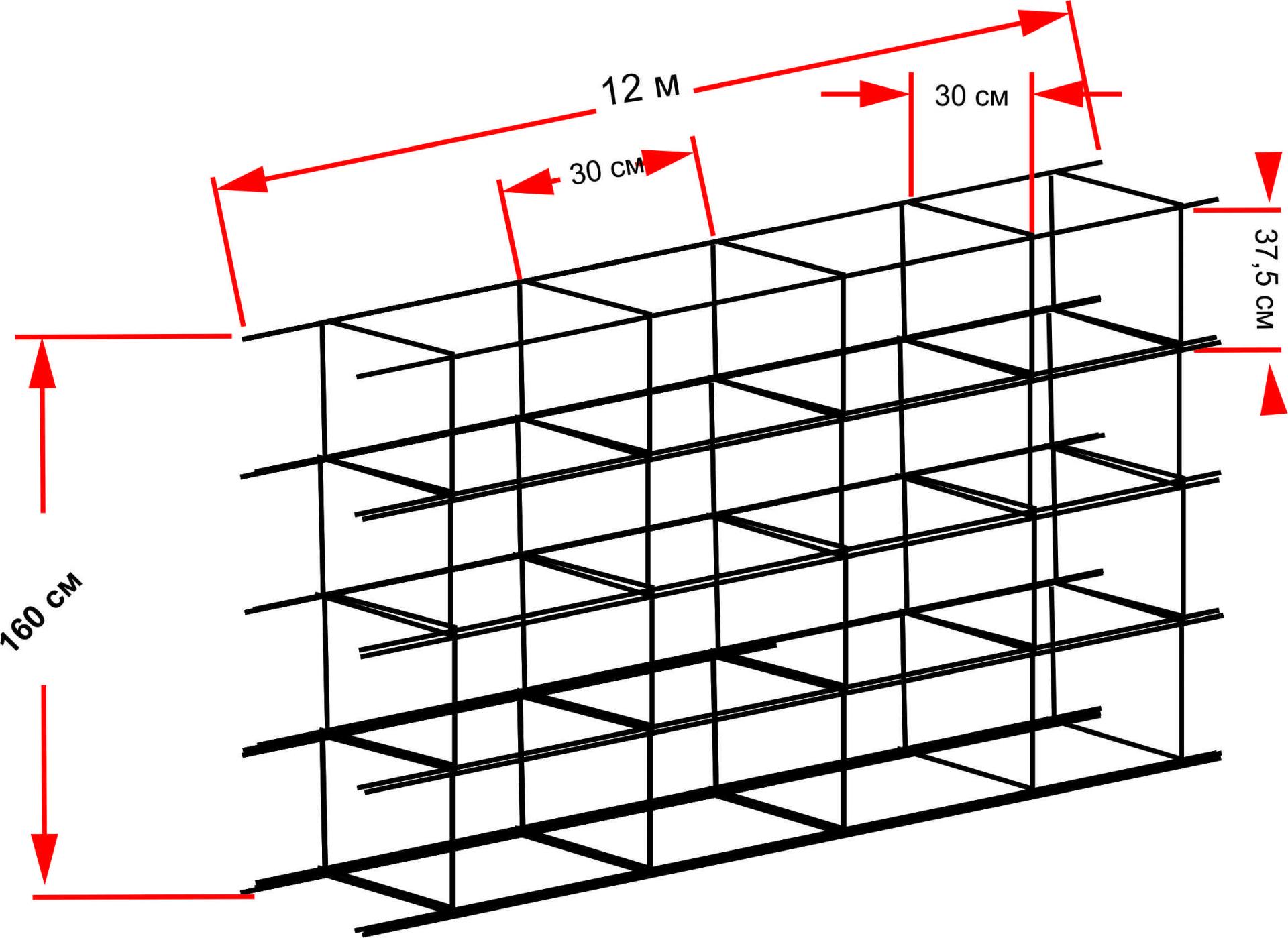

3. При общей длине ленты 30 м, армируемой в 4 ряда, расход основной (продольной) арматуры составит 120 м.
4. Хомуты или вертикально-поперечные прутки устанавливаются через 0,5 м. Допустим, сечение ленты составляет 0,3*0,7 м, при котором на одно соединение будет уходить 1,6 м арматуры диаметром 6 мм. Всего секций перевязки образуется 61 — умножив эту цифру на 1,6, мы получим общую длину арматуры 97,6 м.
5. Каждая секция каркаса, связанная поперечной арматурой, имеет 4 соединения. Всего 4х61=244 соединения. Столько нужно хомутов или стяжек, если использовать для вязки их.
6. Если 244 умножить на 0,3 м, мы получим расход проволоки — 73,2 м.

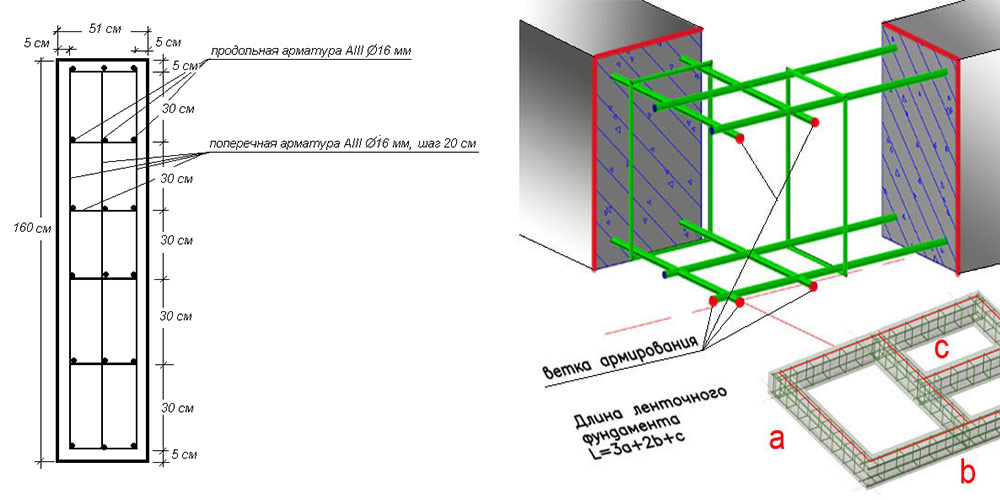

Схема армирования ленточного фундамента

Если нет профессионального проекта, утвержденного архитектурным бюро, можно использовать следующие сведения. Они помогут сделать расчет армирования беседки, бани, небольшого дома, иного легкого строения с фундаментом ленточного типа. Эти правила можно применять при использовании металлических изделий. Выбрав композитные аналоги, надо будет сделать соответствующие коррекции по нагрузкам.

• На продольные элементы конструкции распределяются наибольшие нагрузки. Здесь используют прутья с диаметром 10-12 мм.
• Для вертикальных и поперечных участков подойдет арматура с толщиной от 6 до 10 мм.
• Некоторые расстояния между отдельными элементами приведены на рисунке. При увеличении дистанции, выбирают прутья с большим диаметром, или уменьшают соответствующий шаг.
• Имеет существенное значение расположение арматурного каркаса внутри железобетонного изделия. До внешней поверхности от него при заливке поддерживают расстояние 30-60 мм.

Параметры арматуры для фундамента

Количество и размеры стального прутка зависят от нескольких факторов:

• Типа фундамента (плитный, свайный, ленточный).
• Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
• Веса самого здания (типа используемого строительного материала, этажности).

Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении —  14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.

Шаг укладки арматуры

Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания  он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.

Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу.  Если ширина больше, используют в одном ряду три или четыре прутка.

Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.

Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов

Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см

Расчет для плиты перекрытия

При конструировании плиты перекрытия обычно в верхнем и нижнем поясе закладывают сетку. По длине плиты располагают рабочие стержни из арматуры. В сетку их объединят при помощи конструктивных стержней. Количество поперечных стержней должно быть не меньше трех на один метр. В соответствии с этим их обычно укладывают с шагом 300 мм. Вверху плиты обычно ставят сетку из арматурной проволоки. Чтобы узнать количество узлов, достаточно найти на чертежах запроектированные сетки и посчитать все места пересечения продольных и поперечных стержней.

Обе сетки объединяют в пространственный каркас при помощи вертикальных каркасов. Обычно на длину два метра устанавливают 3-4 каркаса. Они могут располагаться по всей длине конструкции или только по торцам на участке, равняющемся 1,4 от длины плиты. Сколько узлов в каркасе также можно узнать по чертежам. Для того чтобы вычислить общее количество мест соединения, нужно просуммировать узлы:

• сеток;
• каркасов;
• места, в которых связывают сетки и каркасы.

Полученное количество проволоки всегда нужно округлять в большую сторону, так как она имеет свойство лопаться. Особенно часто это происходит при работе с проволокой диаметром меньше 1,2 мм.

Особенности стальной проволоки для армирования

Стальное длинномерное изделие периодической формы имеет специальные засечки на стержне, что способствует улучшенному сцеплению с цементным раствором и бетонными смесями.

Армирующие сетки с квадратными ячейками и каркасы, изготовленные из проволоки ВР-1, применяются для придания бетонным конструкциям повышенной прочности и надежности, поэтому ЖБК обладают:

• высокой устойчивостью к большим нагрузкам;
• жесткостью;
• хорошими показателями износостойкости;
• долговечностью.

Поставляется длинномерное изделие в бухтах разного объема массой от 500 до 1500 кг, небольшими мотками весом 20-100 кг или прутками – отрезками длиной по 3 метра.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.
