Картофелесажалка для мотоблока: принцип работы, как сделать своими руками

С наступлением весны большое число огородников начинает высадку картофеля. Это непростая задача, и если участок большой, то справиться с ней поможет мотоблок и картофелесажалка.

Что это такое, какие виды существуют и как изготовить своими руками – все эти вопросы мы раскроем в нашем материале.

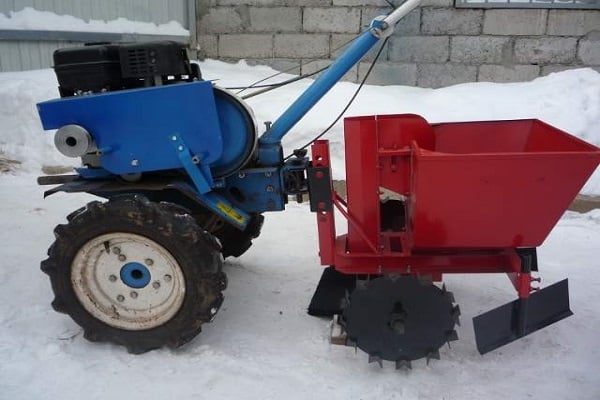

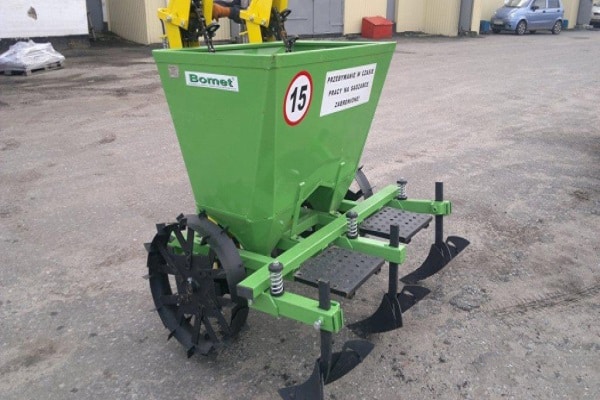

Картофелесажалка для мотоблока – описание

Картофель – «второй хлеб», овощ, занимающий на наших столах привилегированное место. Мотоблок и картофелесажалка – незаменимые вещи огородника, которые максимально упрощают высадку этой культуры.

Использование картофелесажалки позволяет быстро получить траншею для высадки плодов, а также обеспечивает прекрасные условия для будущего прорастания урожая и его сбора (рыхление, окучивание, копку).

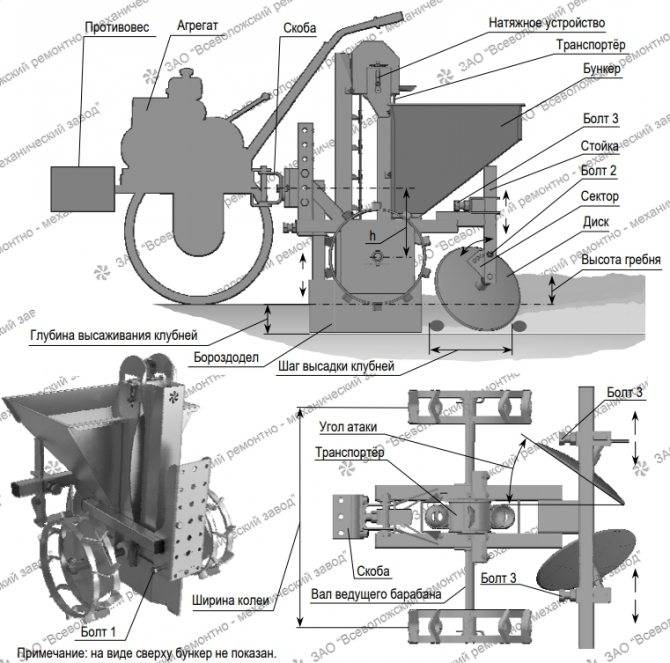

Принцип работы

У картофелесажалки есть специальное опорное колесо, плуг и окучники. Подходит для мотоблоков любого класса. Принцип работы заключается в следующем:

плуг делает в почве борозды;
с помощью специального приспособления в почву вносятся удобрения;
укладываются корнеплоды картофеля;
окучником засыпаются грядки.

Такое оборудование стоит приобрести по той причине, что его можно будет использовать несколько раз в году. С его помощью можно производить также и окучивание картофеля, что еще больше упрощает уход за землей.

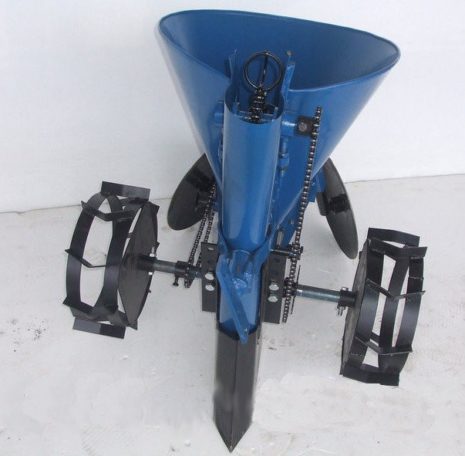

Виды картофелесажалок

Рассмотрим основные типы картофелесажалок, которые используются в нашей стране и пользуются наибольшей популярностью.

KC – 1

Используется вместе со средними и тяжелыми (а также самодельными) мотоблоками. Масса – 25 кг., колесная база имеет ширину 70 см. С помощью этой машины можно сделать ряд шириной в 60-70 см., за 1 час можно посадить 0,2 г. (5,5 клубней на каждый м. кв.)

KC — 1A

Машина весит 33 кг., мощность – 34 л. ведра. Производительность – 60 см. на 1 м. кв., что позволяет высаживать за 1 час до 5-и клубней. Овощи выкладываются в воронки, после чего со специального контейнера укладываются в почву по 1 шт.

KCM – 1

Позволяет равномерно высаживать картофель диаметром до 4 см., весит – 44 кг., имеет емкость 41 л. ведро. Может сажать плоды в ряды шириной по 40-60 см., используется как с отечественными, так и зарубежными мотоблоками.

KCM — 1A

Весит 33 кг., имеет бункер емкостью 34 л. ведра, колесную базу 40-60 см., и позволяет одновременно высаживать по 5 корнеплодов в ямки, шириной 50 см. За 1 час позволяет высадить 0,25 га. картофеля.

KCT — 1T

Самое маленькое устройство, по техническим параметрам схожее с предыдущим. Кроме высадки картофеля, может производить удобрение почвы.

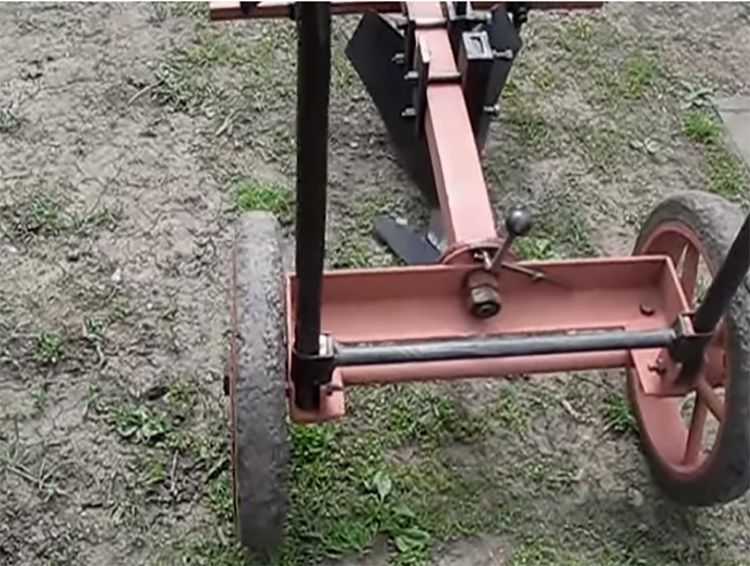

Картофелесажалка своими руками

Многие садоводы не желают тратить деньги на покупку картофелесажалки (при стоимости от 10 тыс. руб. до нескольких сотен тысяч). Поэтому, они решают изготовить самодельную машину для высадки овоща. Разберемся, как ее изготовить.

Сиденье и ось

Машина обязательно должна иметь подножки, стремянки и сиденье. Рама сиденья варится из сварных уголков, после чего, для более привлекательно вида, укомплектовывается поролоном, досками и кожзаменителем.

Сиденье также крепится к раме с помощью уголков, затем на машину монтируется специальная подножка, для более комфортной работы.

Ось агрегата делается из чугунной или стальной трубы (толстостенной), так как на нее постоянно будет оказываться повышенная нагрузка. Она оборудуется дополнительными металлическими вставками, которые крепятся на штифты.

Как только будет проведена полная сборка агрегата, все штифтовые механизмы свариваются. Ось крепится к аппарату с помощью прочных прижимов и болтов необходимого размера.

Колеса

Можно применять как готовые варианты от мелкой сельскохозяйственной техники, так и изготовить самодельные – с помощью листов стали. Второй вариант более подходящий, так как «на выходе» получатся максимально прочные и широкие колеса.

Колесные ступицы свариваются с листами стали, и крепятся на пару шарикоподшипников. Подшипники позволяют установить колеса на шиповые оси, что предохраняет их от повреждений и загрязнения.

Рыхлители

Держатели для рыхлителей собираются из квадратной штанги с помощью сваренных между собой уголков размерами 50 на 50 на 0,5 см. Лучше использовать именно сварные уголки, так как обычные квадраты могут деформироваться.

Высеватель

Устройство посадки делается из стальной трубы диаметром 10 см. Внизу к ней приваривается сошник, который будет вспахивать почву. Сошник должен быть регулируемым, чтобы можно было контролировать глубину посадки.

Дисковые заделочные элементы для формирования ямок можно взять от любой сеялки. Но, предварительно нужно будет их модифицировать – просверлить отверстия для ступиц и поставить новые подшипники.

Инструкция

Все приспособления для картофелесажалок имеют примерно одинаковую инструкцию по эксплуатации:

Первым делом нужно засыпать картофель в бункер. При этом стоит выбирать картофель с небольшим диаметром так, чтобы он свободно перемещался по отсекам картофелесажалки.
Специальные ложки забирают из бункера картофель и отправляют его в высеивающий вал.
Из высеивающего вала корнеплоды отправляют в землю.
Культиваторные диски зарывают картофель землей.

Посадка картофеля картофелесажалкой мотоблоком намного упрощается, если сравнивать высадку картофеля ручным трудом. Это приспособление к мотоблоку могут позволить приобрести себе практически все. Цена на устройство не такая заоблачная.

К тому же, автоматическая посадка картофеля сэкономит время и сбережет силы фермеров.

Сравнительный анализ стоимости

КС-1А	КС-1	КСМ-1	Картофелесажалка малогабаритная	Картофелесажалка для мотоблока «Нева»
Москва	14500	12000	9500	12000	12000
Санкт-Петербург	14000	13000	10000	13000	13900
Новосибирск	14800	14500	12000	14000	15000
Екатеринбург	14800	14300	13000	14500	14800
Челябинск	15000	15000	14000	16000	16000
Омск	14800	14500	12800	15000	15000
Владивосток	15500	15000	14000	16000	16000

Из всего вышесказанного становиться ясно, что стоимость картофелесажалок непосредственно зависит от модели, совместимости с мотоблоками, габаритами и региона. И принимать решение о приобретении той или иной модели принимать только Вам. Однако, перед тем как совершить такую серьезную покупку необходимо рассмотреть все преимущества и недостатки приобретаемого агрегата.

Как сделать картофелесажалку для мотоблока своими руками: технология изготовления

Если не получается купить картофелесажалку для мотоблока, ее можно сделать своими руками. Предлагаем разобраться в тонкостях технологического процесса, чтобы вы могли взяться за сборку столь полезного приспособления.

Изготовленное своими руками приспособление может быть весьма функциональным

Как подготовить своими руками чертёж приспособления для посадки картофеля: полезные советы

Чтобы изготовить столь полезное приспособление для посадки картофеля своими руками, надо сначала разработать чертёж. При его разработке следует определиться с принципом работы устройства, габаритными размерами, способом крепления к агрегату. Если ранее не приходилось собирать подобные конструкции, можно воспользоваться уже готовой документацией.

При разработке чертежа выбирается принцип работы устройства

Изготовление своими руками рыхлителей и держателей для сажалки картофеля

Для изготовления держателя рыхлителей используется металлическая штанга. К ней крепятся обоймы, держащие стойки лап. Для изготовления штанги используется уголок либо квадратная труба 50 на 50 мм. Держатель к раме крепится при помощи болтов.

Рыхлители для сажалки для картофеля можно изготовить своими руками из арматуры

Сиденья и колеса самодельной картофелесажалки для мотоблока

Чтобы сажать картошку было удобно, стоит позаботиться о сиденье и подходящих колёсах. Последние вместе с шарикоподшипниками насаживаются на ось и устанавливаются на раму. Для защиты можно предусмотреть широкие контргайки либо манжеты.

Колеса должны иметь подходящий диаметр

Сиденье можно изготовить из досок, а затем обтянуть поролоном и любым материалом, удобным для сидения.

Предлагаем также посмотреть видео, в которых подробно описывается процесс сборки самодельной картофелесажалки своими руками:

Как сделать картофелесажалку к мотоблоку своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельной картофелесажалки к мотоблоку, а так же посмотрим видео испытаний сажалки при посадке картофеля в грунт.. Посадка картофеля, как вы знаете мероприятие довольно трудозатратное, но с недавних пор этот процесс становится все более рационализированным за счет умения мастеровых ребят применять механизмы на садово-огородном поприще) Таким образом из обычного металлолома автор собрал самодельную картофелесажалку и агрегатирует ее совместно с мотоблоком. Теперь сажать картофель стало намного проще, засыпал картошку в бункер сделанный из бака от стиральной машинки «Волга-8» и на первой передаче мотоблок тянет агрегат. Высевающий аппарат приводится в действие за счет движения колес сажалки, на вал которых установлен вал с звездочкой, а на цепи находятся чаши которые захватывает клубни и подают в направляющую трубу, откуда они попадают в грунт и засыпаются поворотными дисками создавая борозду.

Рама картофелесажалки сварена из профтрубы 40х40х2 мм, 40х20х2 мм, колеса с грунтозацепами самодельные, в качестве приводного вала обычная шпилька на 18, бункер -это бак от старой Советской машинки днище которой имеет конусное основание.

Материалы

цепь
звездочка 2 шт
стальная проволока 6-8 мм
колеса с грунтозацепами 2 шт
проф-труба 40х40х2 и 40х20х2 мм
бак от стиральной машинки
диск 2 шт

Инструменты

сварочный инвертор
УШМ (болгарка)
дрель
комплект гаечных ключей
умелые руки)

Пошаговая инструкция сборки картофелесажалки к мотоблоку своими руками.
Первым делом следует ознакомиться с схемами устройства и работы картофелесажалки.
Расчеты звезд и колес.
Рама сварена из проф-трубы, на нее установлены подшипники с валом на котором установлена звездочка .

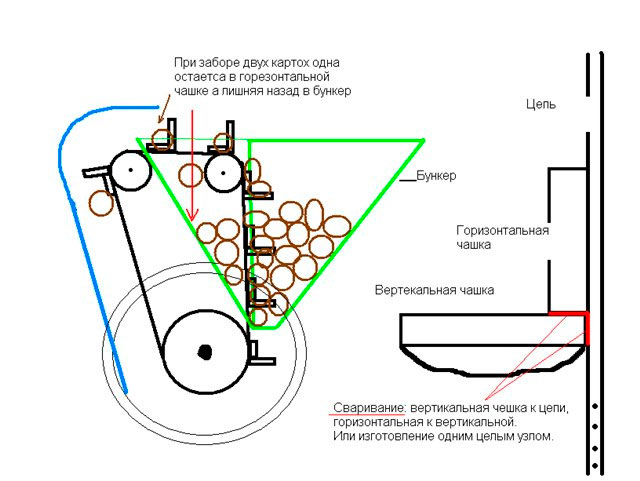

Чертеж чаш для подъема клубней картофеля и подачи их в направляющий раструб.
Расстояние между чашами порядка 27 см -это расстояние будет и между посаженным картофелем.
Бункер сделан из обычного бака от стиральной машинки.
Дополнительно в задней части устанавливается окучник, чтоб присыпать землей посаженный картофель.
Принципиальная схема работы высевающего аппарата.
Схема подсоединения сажалки к мотоблоку.
Видео посадки картофеля сажалкой.

https://youtube.com/watch?v=lPP9N2E-dy4

Разновидности и описание сеялок для мотоблока

Посадка мотоблоком чеснока и других культур может выполняться разными сеялками. Ниже рассмотрим конструктивные особенности каждого из типов сеялок для мотоблока более подробно.

Рядовые сеялки

Приспособления такого рода используются для рядового посева и одновременной заделки семян в почву. В зависимости от назначения, в продаже встречается рядовая сеялка к мотоблоку для чеснока, сеялка кукурузная для мотоблока и универсальная рядовая сеялка, которая подходит для посева семян любых культур.

Основными элементами рядовых сеялок на мотоблок являются сошники и высевающие приборы. На сошниках установлены специальные «лапки» или цепочки, которые необходимы для заделки семян в грунт. В целях эксплуатации на участках с тяжелыми грунтами применяются рядовые сеялки с дисковыми сошниками, а для применения на рыхлой почве используются приспособления с анкерными сошниками. К основным плюсам рядовых сеялок относится равномерность посева и оптимальная глубина заделки посадочного материала.

Гнездовые сеялки

Приспособления этого рода оптимально подходят в тех случаях, когда фермеру необходимо посеять культуры точно в подготовленные заранее лунки, или гнезда. Гнездовые сеялки для мотоблока могут успешно использоваться для посева семян чеснока, лука и другого мелкого посадочного материала.

К плюсам гнездовых сеялок к мотоблоку относится простота в применении. Такое оборудование отличается небольшими габаритами и массой. Тем не менее, сеялки этого рода очень медленны, из-за чего на работу с ними уходит достаточно много времени.

Квадратно-гнездовые сеялки

Эти зерновые сеялки для мотоблока проделывают гнезда по заранее отмеченным точкам в условных квадратах или прямоугольниках. Такие конструкции состоят из рамы, опорных колес, механизма разматывания мерной проволоки с катушки и посевных секций.

К плюсам этих приспособлений для мотоблока следует отнести способность охватывать большой участок территории при работе. Среди недостатков таких сеялок выделяется большая масса из-за наличия в их конструкции большого количества металлических элементов. Эти сеялки не способны развивать высокую скорость, что приводит к потере времени при работе с ней.

Разбросные сеялки

Устройства этого типа имеют простую и надежную конструкцию, не требуют особого ухода и крайне редко нуждаются в ремонте. Принцип работы разбросных сеялок на мотоблок очень прост: при эксплуатации семена, забираемые специальным диском, поддаются воздействию давления, в результате чего выбрасываются из сеялки на участок.

К плюсам таких приспособлений относится высокая производительность. Среди минусов следует выделить затруднения при использовании сеялок на краю участка, при котором большая часть семян выбрасывается за пределы огорода.

Пунктирные сеялки

Эти приспособления применяются для посева семян чеснока, лука, кукурузы и бобовых культур в предварительно подготовленные гнезда, которые находятся на определенном расстоянии друг от друга. Несмотря на сложную конструкцию и большие габариты пунктирные сеялки к мотоблоку достаточно просты в эксплуатации.

К преимуществам таких приспособлений относится высокая точность при посеве и хорошая производительность. Среди минусов следует выделить отсутствие возможности использовать такие сеялки на участках с тяжелым глинистым грунтом.

Виды приспособления

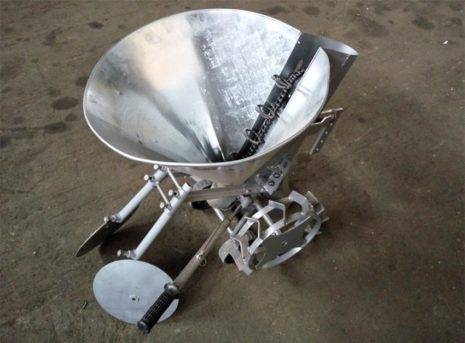

Для посадки овоща может быть использована ручная картофелесажалка или навесное оборудование для мини-трактора и мотоблока.

Принцип работы ручного вида

Картофельная сажалка — это прекрасный помощник при посадке овоща на участках малых и средних размеров. Принцип работы оборудования заключается в следующем:

Материал для посадки засыпают в приемную емкость.
Сажалку устанавливают на поверхность земли и ногой надавливают на ограничительную планку, как можно больше углубляя лезвие в почву.
После этого убирают ногу из планки-ограничителя. Держась руками за ручку картофелесажалки, ее наклоняют от себя. Это позволяет образовать свободное пространство для приемной емкости. После этого черенок без труда возвращается в исходное положение.
Черенок продолжает находиться в почве, а в это время приводят в действие подвижную ручку. Она открывает приемную емкость, чтобы картофель смог попасть в лунку.
После этого ногу с упорной планки убирают.

Во время посадки приемная емкость может забиваться землей. Ее прочистить очень легко. Для этого достаточно при помощи подвижной ручки проделать движения вверх-вниз. После этого, с емкости, картофель снова сможет выпадать без проблем.

Чтобы овощ распределялся равномерно в почве, рекомендуется использовать сажалку на предварительно обработанном грунте. При этом человек затратит меньше физических усилий.

Механическая картофелесажалка: принцип работы и преимущества

Картофелесажалка для мини-трактора, как правило, оснащено небольшим плугом, который нужен для формирования борозд. Сеялка распределяет клубни овоща равномерно, сохраняя при этом одинаковое расстояние. Окучник рыхлит и засыпает картофель почвой.

Преимущества сажалки

Фермеры и огородники-любители ценят приспособление за:

время на посадку культуры сокращается в разы;
между посажеными клубнями выдержано одинаковое расстояние;
автоматическое формирование борозд и засыпка картошки;
легкий вес устройства;
компактные размеры приспособления;
сажалка своими руками для мотоблока имеет приемлемую стоимость.

Несмотря на массу достоинств, приспособление имеет еще и недостатки. Управлять сажалкой для картофеля, сделанной своими руками, сложно. Для этого понадобятся сразу два человека. Подобный подход облегчает высадку картофеля.

Картофельная сажалка для мини-трактора своими руками будет хорошо работать только на подготовленной почве. Если грунт слишком плотный, это может стать причиной залегания картофелесажалки набок. Из-за того, что лезвие будет плохо погружаться в грунт, человек не сможет посадить культуру. На это уйдет много времени и сил. Перед посадкой почву следует подготовить, распушив ее.

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

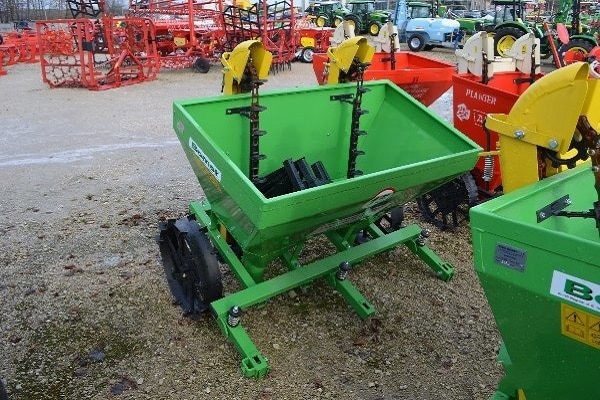

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей

Тип – однорядная, прицепная;
Вес –25 кг;
Колея – 700 мм;
Вместительность бункера – 40 л;
Производительность – 0,15-0,2 г./час;
Требуемая мощность мотоблока – от 6 л.с.;
Цена – 12000-14500 руб.

Агрегат для посадки картофеля КС-1А

Тип – однорядная, прицепная;
Вес –33 кг;
Колея – 600 мм;
Вместительность бункера – 34 л;
Производительность – 0,25 г./час;
Требуемая мощность мотоблока – от 6 л.с.;
Цена – 15000-16000 руб.

КСМ-1А – производительная и удобная картофелесажалка

Тип – однорядная, прицепная;
Вес – 44 кг;
Колея – 600 мм;
Вместительность бункера – 41 л;
Производительность –0,25 г./час;
Требуемая мощность мотоблока – от 6 л.с.;
Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск

Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Отличительные особенности

У картофелесажалок есть несколько отличительных особенностей, с которыми необходимо заранее ознакомиться.

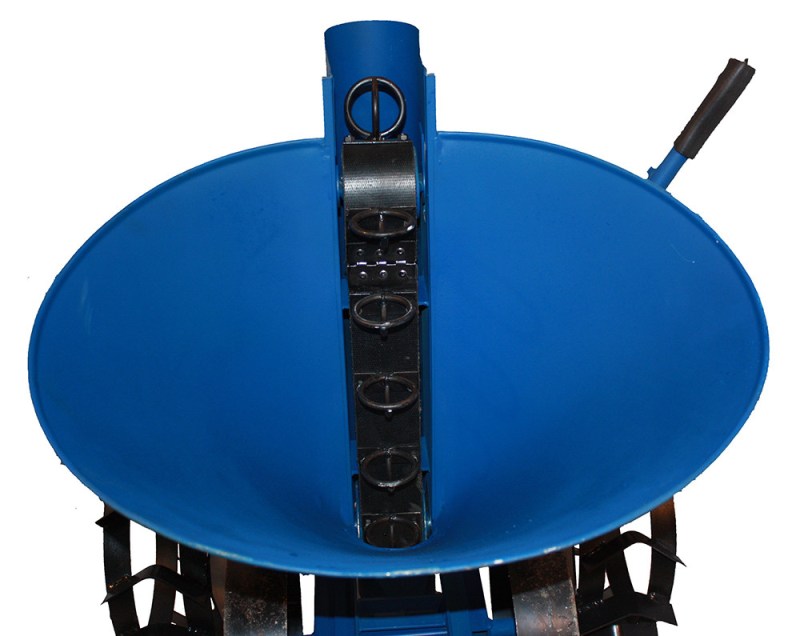

Бункер — емкость для клубней картошки

Размер бункера

Каждая сажалка для мотоблока имеет специальный бункер для картофельных клубней. Его габариты варьируются в широких пределах

При выборе обязательно нужно обращать внимание на размеры навесного оборудования

Рекомендуется использовать картофелесажалки с большими емкостями, чтобы не приходилось слишком часто подсыпать посадочный материал.

Габариты

Еще одна отличительная особенность всех картофелесажалок — их габариты. Разные модели отличаются друг от друга своим размером.

Довольно часто это доставляет немало проблем при транспортировке и использовании сажалок. Поэтому рекомендуется покупать модели средних размеров.

Также существуют малогабаритные модели. Они подойдут для людей, которые не собираются сажать слишком много картофеля за один раз.

Адаптивность

Раньше картофелесажалки создавались только для определенных моделей культиваторов. Сейчас выпускается много универсальных агрегатов, которые совместимы с большинством современных мотоблоков.

Также существуют специальные адаптеры. Они позволяют совместить сажалки практически с любым культиватором.
