Калькулятор расчета утепления потолка в доме с холодным чердаком
Очень большая доля теплопотерь в помещениях, до 30÷40%, приходится на неутепленные перекрытия. Это неудивительно – нагретый от приборов отопления воздух поднимется вверх и, встретившись с холодной преградой, отдает ей значительную часть своего теплового потенциала. В результате добиться комфортных условий проживания или вовсе невозможно, или это потребует чрезвычайно большого расхода энергоносителей для системы отопления.
Одним словом, потолок, граничащий с неотапливаемым помещением сверху (с холодным чердаком, в частности), нуждается в обязательном утеплении.
Калькулятор расчета утепления потолка в доме с холодным чердаком
Полноценно утепленным потолок станет считаться лишь в том случае, если будет отвечать определенным критериям. Материалы для его термоизоляции могут применяться разные, и, естественно, их специфические характеристики переопределяют и толщину утепления. Как спланировать правильно, «по науке»? В этом вопросе окажет помощь калькулятор расчета утепления потолка в доме с холодным чердаком.
Ниже будут приведены пояснения по порядку проведения расчетов.
Как производится расчет?
Расчет строится на том, что любая строительная конструкция жилого дома по своим теплотехническим характеристикам должна соответствовать расчетным значениям, установленным СНиП для конкретного региона, в соответствии с его климатическими особенностями.
Любой материал обладает определенной способностью передавать тепло, которая может выражаться в том числе коэффициентом теплопроводности. Чем он ниже, тем выше термоизоляционные качества материала. Этот коэффициент – табличная величина, которую несложно найти в справочниках. В нашем случае она уже заложена в программу калькулятора.
Сопротивление теплопередаче определяется соотношением:
R = h / λ
R — сопротивление теплопередаче, м²×ºС/Вт.
h — толщина слоя материала, м.
λ — коэффициент теплопроводности, Вт/м׺С.
На этой формуле и построен алгоритм работы калькулятора.
Пользователю будет предложено выбрать материал тля термоизоляции потолка – из выпадающего списка. Далее, необходимо будет указать нормированное значение сопротивления теплопередаче R, установленное для региона проживания. Найти этот параметр можно по приложенной карте-схеме
Обратите внимание – в данном случае нас интересует значение «для перекрытий» — оно выделено синим цветом. Карта-схема для определения требуемого значения термического сопротивления
Карта-схема для определения требуемого значения термического сопротивления
Следующий пункт – это параметры самого перекрытия. Вот здесь необходимо проявить внимательность, так как варианты могут быть достаточно разными. В частности, самого перекрытия, как такового, иногда и вовсе не бывает – его поверхностями становятся подшивка потолка и чердачный пол.
Цены на эковату
эковата
Одним словом, желательно иметь перед глазами схему — разрез будущего перекрытия: так проще будет определиться с участвующими в расчете слоями конструкции. Всех вариантов – не перечислить, но для упрощения понимания данного вопроса ниже на иллюстрации приведены три примера:
Возможные варианты строения чердачного перекрытия
В любом случае искомой величиной выступает толщина термоизоляционного слоя.
В калькуляторе буде предложено сделать выбор – будет ли отделываться поверхность потолка снизу, так как слой отделки тоже может повлиять на термоизоляционные качества всей конструкции. Если выбирается пункт с отделкой, то появятся поля для внесения ее параметров. Аналогичным образом решен вопрос и с настилом чердачного пола
ВАЖНО – он принимается в расчет только в том случае, если образует сплошное покрытие. Результат будет выдан в миллиметрах, и уже его можно привести к стандартным толщинам утеплительных материалов
Таблица черновых материалов с расходом на 1 м2 (кв.м)
Сантехнические коммуникации трубы и фитинги.
Электрика.
Расходный материал.
|
www.rembrigada.ru
Толщина утеплителя пола в деревянном доме. Вариант . Утепляем пол над погребом
Правильное утепление пола снизу в деревянном доме, в общем и целом выполняется по аналогичной технологии , но поверьте, делать это намного легче. Ведь при условии нормального состояния чистового покрытия, вам нет необходимости его разбирать. В остальном технология та же, только все действия выполняются наоборот.
Черновой пол, уложенный на черепной брус.
- По правилам, для того чтобы утеплитель не «прилипал» к чистовому покрытию и оставался необходимый вентиляционный зазор, положено набить в верхней части лаг, на границе с чистовым полом небольшой черепной брусок 20 – 30 мм. Но признаться честно, я так никогда не делаю.Гораздо проще закрепить при помощи степлера пароизоляционную мембрану, чуть ниже чистового пола. Никто вас не заставляет четко все вымерять, главное чтобы оставался вентиляционный зазор;
- Монтировать черепной брус и подшивать на потолке подвала черновой пол из планок по предыдущей технологии, я также не вижу особого смысла. После закладки в ниши утеплителя, дабы он сразу не вывалился, я набиваю на лаги ряд небольших гвоздиков и натягиваю несколько струн из лески или проволоки;
Монтаж утепления снизу.
Дальше снизу, все тем же степлером, к лагам крепится полотно гидроизоляции. А поверх этого полотна, для усиления конструкции, набивается необрезная доска или обычный горбыль. Если подвал сырой и в нем часто стоит вода, то имеет смысл вместо необрезной доски нашить на потолок оцинкованный профиль под гипсокартон. Я обычно креплю его с шагом 20 – 30 см, в любом случае, он нужен только, чтобы не выпал утеплитель.
Алгоритм утепления пола.
По аналогичной технологии обустраивается и второй этаж, точнее деревянное межэтажное перекрытие между первым и вторым этажом по лагам. Разница лишь в том, что вместо слоя чернового пола чаще всего снизу нашивается вагонка или какой-либо листовой материал, типа фанеры или гипсокартона.
Схема межэтажного перекрытия.
Утепление балочного чердачного перекрытия.
Уменьшение теплопотерь перекрытий производится путем засыпки некоторых видов теплоизоляционного материала, или укладки между балками рулонных или плитных типов утеплителей. Сначала монтируется слой пароизоляции, при применении фольгированных материалов укладка производиться фольгой вниз (к нижележащим жилым помещениям). Если на чердаке уже имелся утепляющий слой, то, перед монтажом дополнительного ковра, чердак необходимо тщательно проветрить для удаления избыточной влажности. При утеплении области у карниза укладываем материал так, чтобы оставались вентиляционные зазоры. Поверх уложенного слоя теплоизоляции рекомендуется разместить ветро- и гидроизоляцию, для предотвращения попадания атмосферных осадков на материал в аварийных случаях.
Пример расчета с использованием калькулятора эковаты
Нужно утеплить дом 10 х 10 м (1,5 этажа с мансардой). Общая площадь дома 200 м2
- Площадь стен примерно 200 м2, толщина утепления стен 15 см
- Площадь пола 100 м2, толщина утепления 20 см
- Площадь перекрытия между 1 и 2 этажом 100 м2, толщина утепления 20 см
- Площадь скатов примерно 50 м2, толщина утепления 25 см
- Площадь чердачка мансарды примерно 70 м2, толщина утепления 30 см
Вводим данные значения в калькулятор и получаем количество эковаты, необходимой для утепления нашего дома (в скобках справочно указан объем утепления):
- Стены 1800 кг (30 м3)
- Полы 700 кг (20 м3)
- Перекрытия 700 кг (20 м3)
- Скаты 625 кг (12,5 м3)
- Чердак 735 кг (21 м3)
Итого на утепление дома 10х10 м необходимо 4560 кг эковаты.
Утепляемый объем составит 103,5 м3.
Наша бригада профессионалов на профессиональном оборудовании выполнит данную работу за 1,5-2 дня.
Вверх
Минеральная вата: характеристики и свойства
Теплопроводность и особенности минеральной ваты
Теплопроводность — свойство предмета пропускать через себя тепло и отдавать его. У любого утеплителя есть своя теплопроводность, которая определяет качество материала, область ее использования.
Теплопроводность минеральной ваты зависит от марки и состава. В среднем показатели равны 0,034-0,05 Вт/м*К. Данные очень низкие, поэтому минеральная вата является прекрасным теплоизоляционным материалом.
Более рыхлая структура минваты имеет более низкий уровень теплопроводности, поэтому тепло лучше задерживается в воздушных «подушках».
У тяжелой минваты теплопроводность равна 0,48-0,55 Вт/м*К, а у легкой (с рыхлой структурой) теплопроводность составляет 0,035-0,047 Вт/м*К. Сравнить коэффициент теплопроводности минеральной ваты с различными видами утеплителей поможет таблица 1.
| Название материала | Коэффициент теплопроводности, Вт/м*К |
| Пенополиуретан | 0,025 |
| Вспененный каучук | 0,03 |
| Легкие пробковые листы | 0,035 |
| Стекловолокно | 0,036 |
| Пенопласт | 0,037 |
| Пенополистирол | 0,04 |
| Поролон | 0,04 |
| Легкая минеральная вата | 0,039-0,047 |
| Стекловата | 0,05 |
| Хлопковая вата | 0,055 |
Чем ниже значение теплопроводности, тем лучше утеплитель. В сравнении с пенополистиролом и пенопластом, минеральная вата дает менее эффективные энергоемкие показатели. Но, если сравнить огнестойкость и вредность этих утеплителей, то минвата явно выигрывает.
Минеральная вата не горит и не содержит потенциально вредных веществ.
Одинаково сохраняют тепло:
- пенополистирол экструдированный (40 кг/м3) при толщине слоя 95 мм;
- минеральная вата (125 мг/м3) — 100 мм;
- ДСП (400 кг/м3) — 185 мм;
- дерево (500 кг/м3) — 205 мм.
Минеральная вата имеет низкий коэффициент теплопроводности, поэтому используется везде. Ее используют для утепления фасадов зданий, для внутреннего и наружного утепления.
Выбор минваты и расчет толщины утеплителя
Любое здание имеет свою норму теплосопротивления. Цифры зависят от климатической зоны и отличаются, исходя из региона.
У каждого утеплителя есть свой уровень теплопроводимости
Поэтому важно создать комфортные теплоизоляционные условия, которые сократят потребление энергии на отопление и охлаждение помещения
Если здание уже построено, расчеты нужно проводить, исходя из типа материала, его сечения, провести расчет теплопроводности, узнать цифры по теплоизоляции. Для домов, которые только строятся, больше возможностей для выбора стройматериалов, утеплителей и отделки.
Для расчетов толщины утеплителя нужно знать три цифры:
- региональные стандарты теплосопротивления зданий;
- коэффициент теплосопротивления стройматериала сооружения;
- коэффициент теплопроводности утеплителя.
Расчет проводите по формуле:
K = R/N,
где K – цифра теплосопротивления стены; R — толщина слоя утеплителя; N — коэффициент теплопроводности.
Эта формула поможет рассчитать теплосопротивление стены. И, на основе полученных данных, можно вычислить, какая нужна теплоизоляция по толщине. Полный расчет толщины утеплителя вы найдете в статье «Толщина утеплителя для стен».
Технические характеристики минеральной ваты как утеплителя
Каждый теплоизоляционный материал хорош по-своему. Минеральная вата в том числе.
Даже больше: она во многом лучше другим утеплителей, т.к. экологична, не вредит здоровью, проста в монтаже и долго сохраняет свои эксплуатационные свойства.
Для примера в таблице 2 сравним технические характеристики минеральной ваты и экструдированного пенополистирола.
| Наименование характеристики | Минеральная вата | Экструдированный пенополистирол |
| Прочность на сжатие при 10% линейной деформации, МПа | 37-190 (+/- 10%) | 28-53 (+/- 10%) |
| Водопоглощение по объему за 24 часа | менее 0,4 | 0,2-0,4 |
| Время самостоятельного горения, не более, c | не горючий материал | разгалаются ядовитые газы |
| Пожарно-технические характеристики по СНиП 21-01-97 | НГ, Т2 | Г1, Д3, РП1 |
| Диапазон рабочих температур, °С | -180 до +650°С При t ≥ 250°С связующее испаряется. Плавится при 1000°С | -50 до +75 °С При 200-250°С тепла разлагаются токсичные вещества |
| Коэффициент паропроницаемости, мг/(м.ч. Па) | 0,31-0,032 | 0,007-0,012 |
| Безопасность | + | – |
| Тепловое сопротивление | 0,036-0,045 | 0,03-0,033 |
| Звуконепроницаемость и ветрозащитное действие | + | + |
| Влагостойкость | + | + |
| Высокая стойкость к нагрузкам | – | + |
| Сохранение стабильных размеров | – | + |
| Долговечность | 50 лет (фактическая – 10-15 лет) | 50 лет (фактическая – более 20 лет) |
| Удобство использования | + | + |
| Трудновоспламеняемость | + | – |
Особенности утепления потолка в деревянном доме
При утеплении и отделке потолка в деревянном доме следует учитывать массу теплоизоляционного материала и его толщину. Вес утеплителя должен быть небольшим, иначе на потолке со временем могут появиться деформации, которые могут привести его обрушению. Толщина утеплителя зависит от региона и климатических условий в нем.
Температура и уровень влажности в каждом регионе различны, поэтому и толщина материалов может быть разной. Существуют специальные стандарты, определяющие толщину материала в зависимости от их значений. Рассчитать толщину утепления можно например на сайте http://rascheta.net.
Если толщина теплоизоляционного материала для данного региона недостаточна, то утепление окажется неэффективным.
Калькулятор расчета утепления потолка в доме с холодным чердаком
Значительные теплопотери в помещении происходят через перекрытия, у которых нет специального утепления. Воздух от обогревателей и других отопительных приборов поднимается вверх, но при соприкосновении с холодной поверхностью отдает ей большую часть тепла. В результате очень сложно создать комфортный микроклимат в помещении, так как в этом случае требуется огромный расход тепла для отопительных конструкций.
Поэтому потолок, который контактирует с помещениям без отопления сверху, нуждается в дополнительном утеплении. Полноценное покрытие для потолка должно соответствовать определенным критериям. При этом используются разные материалы, которые имеют свои специфические характеристики. Это оказывает влияние на необходимую толщину утеплителей. Чтобы спланировать конструкцию по всем правилам стоит применить специальный калькулятор для расчета утепления потолка в здании, где есть холодный чердак.
Для проведения правильных расчетов, ниже приведены некоторые разъяснения.
Утепление крыши разными материалами
Особенности расчета
При вычислениях обязательно учитывается то, что каждая конструкция по своим параметрам должна соответствовать определенным значениям, которые установлены СНиПом для разных регионов и их погодных условий.
Материалы способны отдавать тепло, которое имеет свой коэффициент теплопроводности. И чем он меньше, тем более высокими будут качества термоизоляции. Данный коэффициент можно найти в специальных справочниках. Это значение уже присутствует в программе для вычислений.
Показатель сопротивления теплопередачи находится так:
R=h(толщина )/ λ(коэффициент теплопроводности)
Именно на этой формуле и базируется алгоритм работы программы:
- сначала нужно подобрать материал из предоставленного списка;
- указывается нормативное значение сопротивления теплопередаче, которое устанавливается для определенного региона. Этот показатель можно отыскать на карте – схеме. В этом случае нужно искать параметр для перекрытий;
Определения требуемого значения термического сопротивления по специальной карте-схеме
важны параметры перекрытия. В этом случае варианты могут быть разными. В некоторых случаях вместо перекрытия есть только пол чердачка и потолочная отделка
При проведении расчетов нужно иметь под руками схему, где изображены все слои конструкции;
в программе нужно выбрать отделку для поверхности потолка, которая также оказывает влияние на теплоизоляционные параметры;
важно определиться с настилом для пола чердака. Он учитывается, если используется как сплошное покрытие;
результат отображается в миллиметрах и его можно подогнать к стандартным параметрам толщины утепляющих материалов.
Чтобы провести качественное утепление перекрытия под неотапливаемым чердаком, мало одной информации о толщине материала с теплоизоляционными свойствами. Следует грамотно осуществлять все работы по термоизоляции.
Статья по теме:
Загрузка…
Зачем утеплять потолок
Чаще всего при строительстве дома холодную крышу делают в случае сезонного проживания либо для экономии бюджета. Несмотря на изначально низкие финансовые затраты, в дальнейшем придется больше тратиться на отопление. Зону потолка лучше утеплить на этапе возведения жилья, но и после строительства нередко прибегают к этой процедуре.
При утеплении потолка преследуются следующие цели:
- снизить охлаждение теплого воздуха, что позволяет экономить на обогреве жилой площади;
- улучшить звукоизоляцию помещения, делая заметно тише шум от дождя и ветра;
- в летний период утеплитель сохраняет в доме прохладу, предотвращая проникание горячего воздуха внутрь.
Таким образом, утепление потолка позволяет повысить уровень комфорта и улучшить микроклимат, а правильная теплоизоляция исключает образование конденсата на деталях перекрытия.
Утепления потолка изнутри комнаты
Монтаж изолятора может производиться двумя способами:
- Утепление потолка в деревянном доме на базовое основание с фиксацией дюбелями. Это может быть любая листовая или рулонная продукция. Способ называется бескаркасным и подходит для ровных поверхностей. Удобство в минимальном снижении высоты стен.
- Предварительное обустройство обрешетки из металлических профилей или бруса. Каркасный вариант снижает высоту стен, но позволяет утеплить при наличии больших перепадов уровня между плитами перекрытий.
Подготовительные работы
Подготовка заключается в очистке базовой поверхности от следов декора, пыли и грязи. После этого потолки нужно обработать антисептиком, антипреном. Обязательно расширить щели, если они есть, для последующей заделки шпаклевкой по дереву. Если зазоры небольшие, то хватит монтажной пены. После высыхания состава излишки снять ножом.

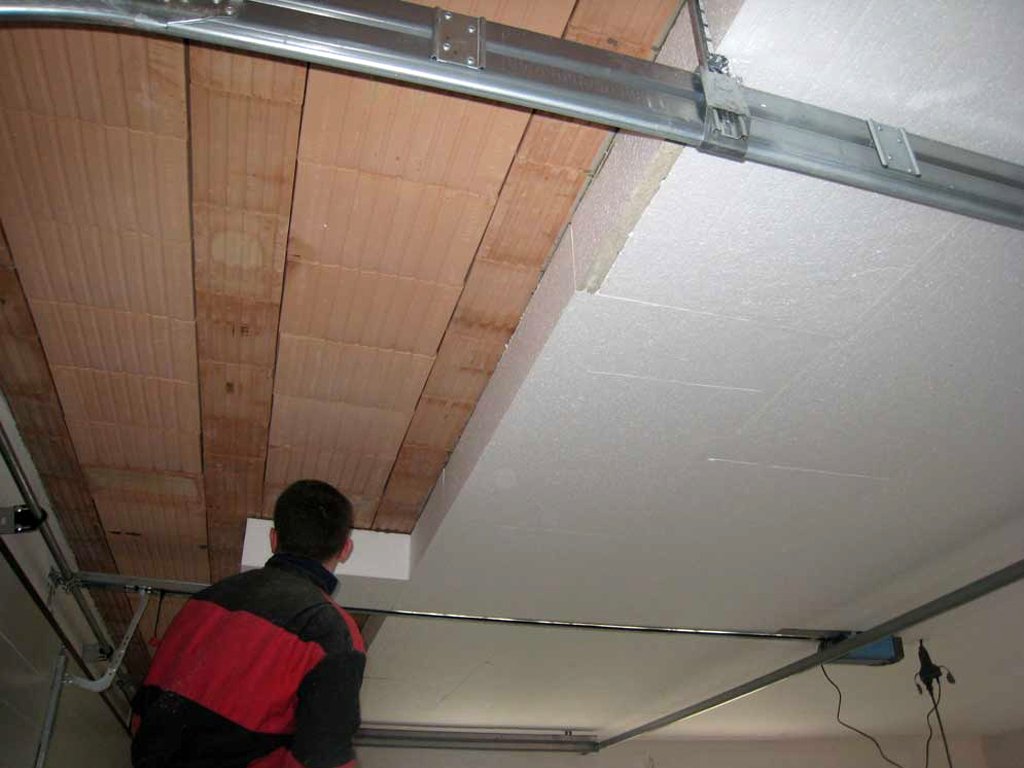

Клеевой монтаж утеплителя
В этом случае используются материалы в виде плит, листов: базальтовая вата, экструдированный пенополистирол. В качестве клея используются жидкие гвозди, состав на цементной основе.
Алгоритм работ следующий:
- выполнить разметку на потолке с учетом размера листов;
- разметка делается так, чтобы монтаж начинался от центра помещения, куда укладываются цельные листы, подрезаются только элементы по краям периметра потолка;
- нарезать элементы по разметке;
- нанести клеевой состав (цементная смесь выкладывается шпателем) на плиты утеплителя;
- поднести детали к потолку, прижать, придержать и можно отпустить;
- таким образом оклеить всю плоскость;
- дополнительно зафиксировать плиты дюбелями: по углам и в центре элементов.
Утеплитель выкладывается встык, если остаются щели, то их заделать монтажной пеной или клеевым герметиком. Пенопластовые плиты можно проклеить скотчем. При использовании пенополистирола поверхность можно укрепить армирующей сеткой и зашпаклевать, подготовив плоскость для финишной отделки.

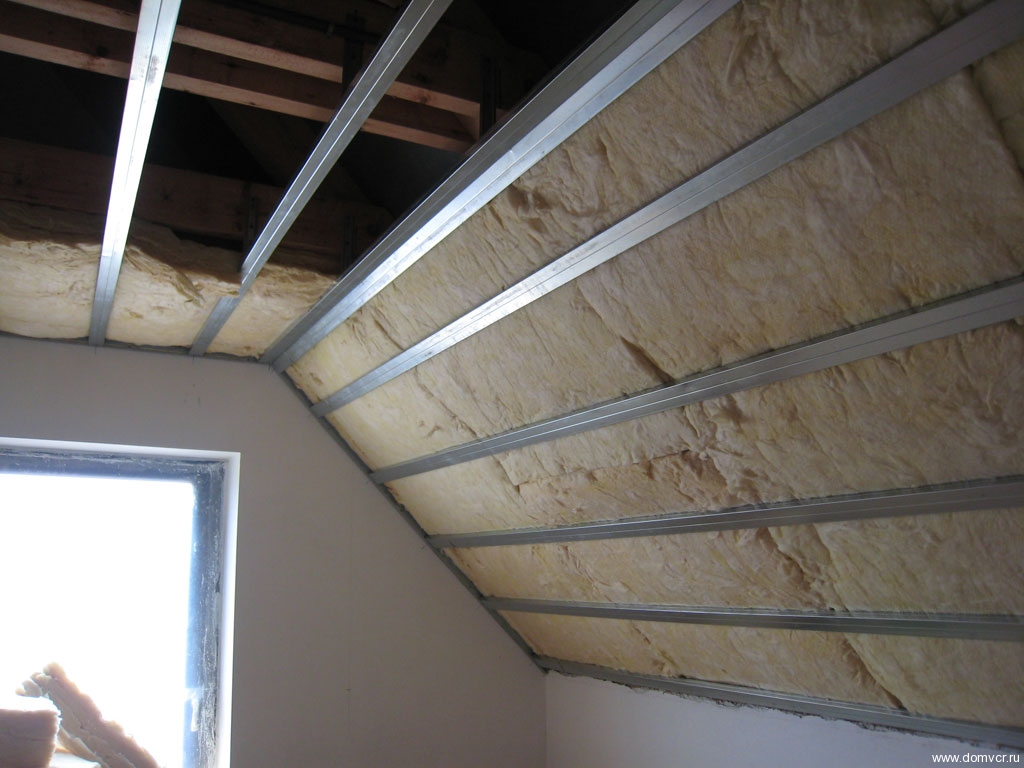

Каркасный способ утепления
Данная технология утепления потолка в частном доме требует формирования обрешетки.
Алгоритм работ:
- От самого низкого угла в помещении отложить высоту крепления направляющих профилей. То же самое сделать с другими углами в комнате. Соединить разметку, чтобы получилась линия – это граница монтажа обрешетки.
- Закрепить поперечные направляющие с шагом равным размеру утеплителя. Для монтажа минваты нужно рассчитать шаг так, чтобы листы ложились враспор (размер шага минус 30 мм), для листов пенопласта шаг равен ширине плиты.
- Каркас из бруса закрепляется на дюбеля или саморезы, металлические профили могут фиксироваться на потолок с помощью подвесов – эти детали позволяют опустить обрешетку на толщину утеплителя.
- Теперь выкладка изолятора. Листы монтируют в ячейки между направляющими враспор.
- При образовании зазоров и щелей между листами, их заделать пеной или клеевым герметиком. Сверху слоя утеплителя выложить пароизоляционную мембрану или пленку, крепление на деревянный брус скобами степлера, на металлический профиль двухсторонним скотчем.
После завершения работ по выкладке изоляции, поверхность потолка зашивается листами ГКЛ, вагонкой или другими материалами.
Сначала считаем, потом утепляем
Параметры, необходимые для принятия правильного решения, определены в начале статьи и не вызывают трудностей при расчётах. Единственной заковыркой остаётся толщина плит пеноплекса. Какой она должна быть? Действовать наобум в решении такого вопроса нельзя. Но и нечего трудного в этом нет. Рассчитать толщину поможет страница в блокноте, ручка, калькулятор.
Определяем требуемое сопротивление теплопередаче ограждающих конструкций здания. Найти его можно в таблице 1б СНиП II-3-79, предварительно вычислив градусо-сутки в конкретном случае, умножив количество дней отопительного периода на температуру в помещении.
В целях упрощения, примем продолжительность топки печи в 180 дней и температуру в помещениях 20 градусов по Цельсию. Получаем число 3600. По таблице находим требуемый коэффициент для стен равным 2,8, для перекрытий – 3,7 (здесь представлена только часть таблицы для понимания порядка расчётов).
| Здания и помещения | Градусо-сутки | Требуемое сопротивление теплопередаче ограждающих конструкций Rотр, м2·оС/Вт | ||
| отопительного периода | стен | покрытий и перекрытий над проездами | перекрытий чердачных, над холодными подпольями и подвалами | |
| Жилые дома | 2000 4000 6000 8000 10 000 12 000 | 2,1 2,8 3,5 4,2 4,9 5,6 | 3,2 4,2 7,2 8,2 | 2,8 3,7 6,4 7,3 |
Площадь всем материалов, составляющие ограждающие конструкции, а, следовательно, и утепляемой поверхности, одинакова. Различаются только коэффициенты удельного теплосопротивления материалов, применяемых при возведении объекта.
| Материал | Толщина материала (мм) | Расчетное теплосопротивления (м2х°С/Вт) |
| Брус | 100 | 0,71 |
| Кладка из красного кирпича | 380 (полтора кирпича) | 0,53 |
| Кладка из белого силикатного кирпича | 380 (полтора кирпича) | 0,44 |
| Кладка из керамического пустотелого кирпича | 380 (полтора кирпича) | 0,76 |
| Кладка из пенобетонных блоков | 200 | 1,11 |
Необходимо произвести вычисление значение сопротивления теплопередаче каждого материала конструкции путём умножения коэффициента на толщину слоя. В расчётах обязательно должны участвовать все материалы, использованные в строительстве.
В этом случае получаем:
- для кирпичной части стены значение будет равно 0,16 единиц (0,44х0,38м);
- для газобетонной части – 0,22 единиц (1,1х0,2).
Из требуемого коэффициента 2,8 вычитаем полученные значения имеющихся материалов. Получаем 2,42. Такое требуемое сопротивление теплопередаче мы должны получить при использовании утеплителя.
Рассчитанный коэффициент удельного сопротивления пеноплекса известен из его технических характеристик и равен 0,028 м2х°С/Вт.
Путем перемножения этих цифр (2,42х0,028) получаем 0,068 м или 6,8 см. Для утепления стен будем использовать толщину утеплителя 7 см, сочетая плиты толщиной 40 и 30 мм.
Подобным образом можно произвести расчёт нужной толщины утеплителя для любой конструкции из любого материала. Сделав утепление на основании расчётов и получив необходимый утепляющий эффект, экономим средства, не переплачивая за:
- излишнюю теплоизоляцию при большей толщине;
- отопление при её недостатке.
Единые стандарты линейных размеров существенно позволяют упростить процесс монтажа за счет отсутствия необходимости производить подгонку каждого листа в отдельности. Понимание значимости размеров материала зачастую происходит в процессе работ, когда что-то не получается, что-то не стыкуется. Предварительное ознакомление с имеющимися материалами, а также с их длиной, шириной, толщиной позволяют избежать нервных потрясений и ненужных трат. Не зря говорят: «Семь раз посчитай, один — утепляй».
Утепляйте с удовольствием!
В видео показан процесс утепления лоджии пеноплексом. Можно почерпнуть немного информации по размерам и способах крепления:
