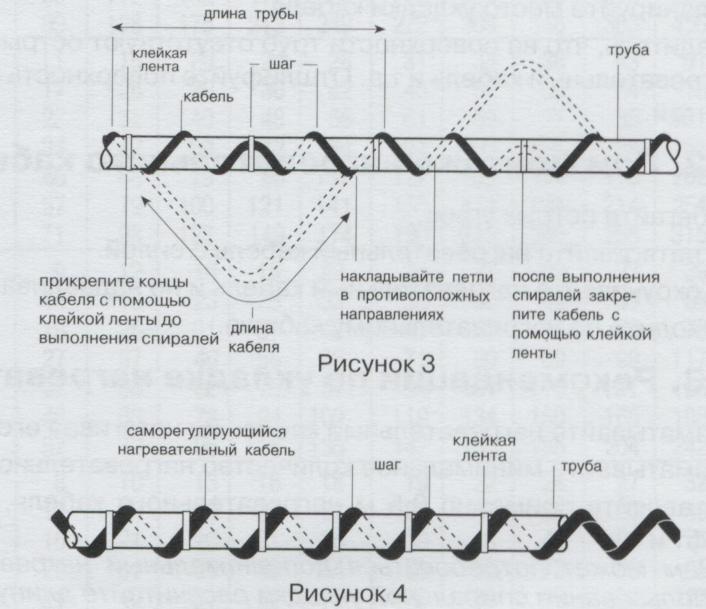

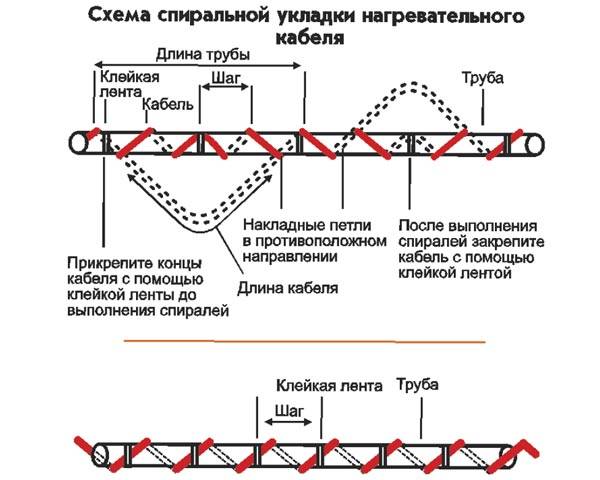

Калькулятор расчета шага укладки обогревательного кабеля

Требования к напольному покрытию при эксплуатации теплых электрических полов

При проектировании электрической системы обогрева полов зачастую забывают о том, что с ней могут работать далеко не все покрытия. И к этому вопросу надо отнестись со всей внимательностью и серьезностью. С какими покрытиями работа теплых электрических полов противопоказана:

• Линолеум на резиновой или войлочной основе.
• Толстые ковры или ковры на резиновой основе.
• Дощатый пол толщиной более 25 мм.

При выборе линолеума, ламината, паркетной доски или ковролина следует обязательно поинтересоваться, могут ли работать эти покрытия с системой теплых полов. Ведущие производители указывают это всегда на маркировке и в сопроводительной документации.

Такими значками обозначаются напольные покрытия, способные работать с теплым полом

Для контроля отопления деревянных полов, а также тонких полов рекомендуется использовать терморегуляторы с двумя датчиками: температуры поверхности пола и воздуха в помещении. Если известно термическое сопротивление напольного покрытия RT, которое может быть указано в документации, то лучше руководствоваться следующими правилами:

• При удельной мощности 150 Вт/м2 максимальное термическое сопротивление(RTmax) может быть до 0,13 м2*K/Вт.
• При Pуд=125 Вт/м2 – RTmaxне более 0,16 м2*K/Вт.
• При Pуд=100 Вт/м2 – RTmaxне более 0,18 м2*K/Вт.

Если в конструкции пола применяются многослойные покрытия, например – ламинат с подложкой, то их термические сопротивления складываются, и проверяется соответствие вышеперечисленным условиям.

Технология прогрева кабелем ПНСВ

Для эффективного прогрева необходима точная регулировка мощности. В противном случае недостаточный или чересчур сильный нагрев прогревочного провода может вызвать разрушение монолита. При перегреве изоляционная оболочка может расплавиться, и жилы проводов тогда войдут в контакт с арматурой, вследствие чего произойдёт короткое замыкание. Чтобы это не происходило, применяют специальные схемы подключения греющего проводника.

Варианты схем подключения

В результате теоретических разработок и опытных исследований было определено напряжение величиной 70 вольт, при котором ПНСВ наиболее эффективно «работает» с твердеющим раствором. Для создания оптимальных условий обогрева потребуется понижающий трансформатор.

Трансформаторная понижающая подстанция

Перед монтажом электропроводки делают расчёт длины провода. Затем определяют схему укладки и способ подключения кабеля, величину рабочего выходного напряжения с учётом объёма бетонного раствора, окружающей температуры и габарита монолитной конструкции. Чтобы не погрязнуть в сложных расчётах, пользуются онлайн калькулятором, который учитывает все вышеперечисленные параметры. Используют две самые распространённые схемы укладки и подключения кабеля: это звезда и треугольник.

Варианты подключения

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

• А – Выходы нагревательных жил.
• В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
• С – Муфта, для подключения нагревательной секции.
• D – Концевая изоляторная муфта.
• Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Особенности электрического «теплого пола» с кабелем

Чтобы не казаться голословными, в этом разделе публикации мы постараемся убедить читателя, что электрический кабельный «теплый пол» имеет массу преимуществ перед водяным.

Не станем в этой статье расписывать принципиальные преимущества всех систем подогрева поверхности пола. Такой подход действительно показывает и максимальную эффективность, и комфортность для жильцов при перемещении по полу, и оптимальное распределение температур воздуха по высоте помещения. Все это свойственно и водяным, и электрическим системам примерно в равной степени. Но, казалось бы, с точки зрения эксплуатационных затрат водяная система выглядит более экономичной, ей бы и отдать предпочтение…

Однако, если рассмотреть проблему «под разными углами» — картина будет отнюдь не столь однозначной.

• Начнем со степени сложности реализации проекта. Здесь даже сопоставлять затруднительно, так как монтаж трубных контуров с их завязкой на коллекторы, на регулировочные смесительные узлы – несравнимо тяжелее, нежели прокладка нагревательного кабеля.
• Для оборудования водяного «теплого пола» потребуется немало места. Управление же электрической системой – это компактный блок, по размерам сопоставимый с обычным выключателем.

Разница разительная – громоздкий смесительно-коллекторный шкаф или компактный терморегулятор, устанавливаемый в обычное розеточное гнездо.

• Водяной «тёплый пол» часто бывает в принципе невозможен в домах многоэтажной застройки. Во всяком случае – это придется уточнять, и в случае согласия — составлять проект со строго оговоренными условиями подключения к тепловой сети, затем его утверждать, согласовывать и т.п. Для электрической системы нужно лишь то, чтобы общая потребляемая мощность в квартире не выходила за рамки дозволенного. А так – все в руках хозяев, безо всяких согласований и прочих бюрократических процедур. С этой точки зрения, электрические «теплые полы» — полностью универсальны.

• Как ни крути, трубы с теплоносителем, замурованные в полу, остаются потенциальной угрозой протечки. Пусть с очень невысокой вероятностью, но все же…

Авария на водяном «теплом полу» — проблема нечастая, но зато, если уж такое случилось, то устранение последствий превращается в очень масштабное мероприятие.

• Электрические системы всего намного проще и чувствительнее в управлении.
• Электрический теплый пол несложно запустить в любой момент, например, когда летом вдруг пошла череда прохладных дней, и в комнатах стало некомфортно. Запустить громоздкую систему водяного отопления с подключенным «теплым полом» решится в таких обстоятельствах не каждый. Да и выйдет она на рабочий режим – далеко не сразу.

Единственным «минусом», сразу приходящим на ум, является немалая стоимость электроэнергии. Но это – вовсе не «приговор». При правильном монтаже, разумной эксплуатации, при эффективной термоизоляции дома или квартиры – ничего пугающего хозяев не ожидает. И в особенности, если электрический «теплый пол», как это часто практикуется, создается не взамен общей системы отопления, а лишь для повышения уровня комфортности в отдельных помещениях квартиры или даже на отдельных участках комнат.

Разновидности проводов

Визуально кабель для прогрева бетона не отличается от остальных проводов. В нем находится одна жила. При бетонировании добиваются температуры в 55 градусов. Провод пропускает максимально предельную силу тока — до 16 А. Гибкость изделия достигается благодаря сечению жилы — от 0,5 до 3 мм. Один кубический метр бетона можно прогреть проводом длиной 55 метров.

Среди разнообразия видов прогревочного кабеля выделяют:

• ПНСВ;
• ПТПЖ.

Провод ПНСВ имеет невысокую стоимость, поэтому пользуется большой популярностью. Аббревиатура расшифровывается как «провод нагревательный стальной виниловый». Первые две буквы определяют назначение изделия, третья — материал, из которого изготовлена жила, четвёртая — тип изоляции.

После загрузки бетона могут возникнуть некоторые проблемы, но их можно устранить с помощью кабеля сечением 3 мм. Изоляция у провода довольно прочная, поэтому она не повредится при уплотнении раствора. Интенсивная застройка часто вызывает перекос фаз, что приводит к некачественному электропитанию.

Провод ПТПЖ изначально использовался для подключения акустической аппаратуры. Это двужильный элемент, который мало отличается от ПНСВ. Его сечение колеблется от 0,5 до 1,2 мм, оплётка — оцинкованная. Работать с ним можно при температуре не ниже 30 градусов. Необходимо соблюдать радиус в 10 мм при изгибе провода. Тонкий ПТПЖ предназначен для конструкции тёплого пола, более толстый кабель необходим при прогреве монолитных сооружений.

Расчет стоимости

Ориентировочный расчет стоимости водяного теплого пола для дома с активной площадью подогрева 100 м2:

• Упаковка экструдированного пенополистирола Пеноплэкс толщиной 5 см стоит примерно 1150 рублей. Площадь материала в ней 5,04 м2, значит нам понадобится 20 упаковок утеплителя, итого 23000 рублей.
• Армированная сетка 15*15 см, из прутков 5 мм стоит 53 рубля за квадратный метр, значит всего на армирование у нас уйдет 5300 руб.
• Рулон полиэтиленовой гидроизоляции 200 мкм имеет площадь 300 кв. м., и стоит 3800 рублей.
• Цена на метр металлопластиковой трубы – 40 рублей. При укладке с шагом 15 см, расход составит 6,7 погонных метра на квадрат, итого нам потребуется 670 метров трубы стоимостью 26800р. Плюс дополнительный запас на подвод контуров к коллектору.
• Демпферную ленту для экономии сделаем своими руками из вспененного полиэтилена, потребуется около 30 квадратных метров. Цена полиэтиленовой подложки толщиной 8 мм составляет примерно 22 рубля за квадрат, итого 660 р.
• 2 коллектора от Valtec на 7 контуров обойдутся в 3200 р.
• 14 фитингов для подключения труб к коллектору будут стоить 1610 р.
• Готовый смесительный узел с насосом на 7 контуров стоит 14500 р.
• Плюс прибавим сюда дополнительные расходы на крепеж (саморезы, нейлоновые стяжки) +1000 р.
• Итого материалы обойдутся вам в 79870 рублей, без учета покупки котла.

Стоимостной расчет теплых водяных полов показан на фото

Стоимость стяжки для пола вместе с работой из пескобетона толщиной 6 см составляет примерно 480 рублей за метр, итого +48000 руб.

Если вы будете нанимать мастеров, дополнительно нужно учесть стоимость укладки труб, изоляции, сетки и испытания системы. Итоговая стоимость монтажа системы под ключ составит примерно 1500 рублей за квадратный метр.

Саморегулирующийся нагревательный кабель

Основным недостатком резистивных кабелей и нагревательных матов на их основе является необходимость постоянного теплоотвода от них, так как от температуры окружающей среды практически не зависит их сопротивление и соответственно количество генерируемого тепла. Если от кабеля не отвести тепло, то он перегреется и выйдет из строя. Именно поэтому теплые полы резистивными кабелями нельзя оборудовать под стационарно стоящей мебелью без ножек.

Саморегулирующийся кабель в теплых полах применяется крайне редко

Такого недостатка лишен саморегулирующийся кабель, погонная мощность которого зависит от температуры. Греющим элементом является полупроводниковый полимер, способный менять свое сопротивление в зависимости от температуры Такие кабели можно без страха отрезать любой длины, это не приведет к перегреву и выходу из строя. Однако, высокая цена ограничивает их применение в качестве теплых полов, поэтому их используют в основном для обогрева трубопроводов.

Пленочный инфракрасный теплый пол

Сравнительно новым видом подогрева полов являются инфракрасные (ИК) теплые полы, которые имеют в своей основе излучатели в виде поперечных графитовых полос, подключенных к продольным медно-серебряным проводникам. Вся конструкция располагается в полиэстеровой пленке, которая имеет толщину не более 0,4 мм. Особенностью пленочных полов является то, что большая часть генерируемой энергии приходится на лучевую составляющую — инфракрасные волны в диапазоне от 4 до 20 нм. Известно, что лучевое инфракрасное тепло нагревает не воздух, а окружающие предметы, а это воспринимается человеком очень комфортно.

Пленочный инфракрасный пол не любит «мокрых» процессов в строительстве

Основными характеристиками инфракрасных пленочных полов нужных в расчетах являются:

• Напряжение питания 220/230 В и удельная потребляемая мощность, которая может составлять 130, 150, 170, 200, 230 Вт/м2, — в зависимости от помещения и его назначения.
• Ширина рулона пленочного ИК пола: 0,5, 0,8 или 1 метр. Длина от 1 до 20 метров. Это позволяет «подогнать» пленку под любые помещения.

Пленочный пол также требует укладки только на ту площадь пола, которая не занята стационарной мебелью без ножек. Еще одним серьезным ограничением применения является невозможность укладки в стяжку, так как ИК пленки не «любят» мокрых процессов в строительстве. Лучшее применение для таких нагревателей – это укладка «сухим» способом на абсолютно ровные поверхности с последующим настилом ламината, предназначенного для теплого пола, линолеума или ковролина.

Особенности электрического «теплого пола» с кабелем

Чтобы не казаться голословными, в этом разделе публикации мы постараемся убедить читателя, что электрический кабельный «теплый пол» имеет массу преимуществ перед водяным.

Не станем в этой статье расписывать принципиальные преимущества всех систем подогрева поверхности пола. Такой подход действительно показывает и максимальную эффективность, и комфортность для жильцов при перемещении по полу, и оптимальное распределение температур воздуха по высоте помещения. Все это свойственно и водяным, и электрическим системам примерно в равной степени. Но, казалось бы, с точки зрения эксплуатационных затрат водяная система выглядит более экономичной, ей бы и отдать предпочтение…

Однако, если рассмотреть проблему «под разными углами» — картина будет отнюдь не столь однозначной.

• Начнем со степени сложности реализации проекта. Здесь даже сопоставлять затруднительно, так как монтаж трубных контуров с их завязкой на коллекторы, на регулировочные смесительные узлы – несравнимо тяжелее, нежели прокладка нагревательного кабеля.
• Для оборудования водяного «теплого пола» потребуется немало места. Управление же электрической системой – это компактный блок, по размерам сопоставимый с обычным выключателем.

Разница разительная – громоздкий смесительно-коллекторный шкаф или компактный терморегулятор, устанавливаемый в обычное розеточное гнездо.

• Водяной «тёплый пол» часто бывает в принципе невозможен в домах многоэтажной застройки. Во всяком случае – это придется уточнять, и в случае согласия — составлять проект со строго оговоренными условиями подключения к тепловой сети, затем его утверждать, согласовывать и т.п. Для электрической системы нужно лишь то, чтобы общая потребляемая мощность в квартире не выходила за рамки дозволенного. А так – все в руках хозяев, безо всяких согласований и прочих бюрократических процедур. С этой точки зрения, электрические «теплые полы» — полностью универсальны.

• Как ни крути, трубы с теплоносителем, замурованные в полу, остаются потенциальной угрозой протечки. Пусть с очень невысокой вероятностью, но все же…

Авария на водяном «теплом полу» — проблема нечастая, но зато, если уж такое случилось, то устранение последствий превращается в очень масштабное мероприятие.

• Электрические системы всего намного проще и чувствительнее в управлении.
• Электрический теплый пол несложно запустить в любой момент, например, когда летом вдруг пошла череда прохладных дней, и в комнатах стало некомфортно. Запустить громоздкую систему водяного отопления с подключенным «теплым полом» решится в таких обстоятельствах не каждый. Да и выйдет она на рабочий режим – далеко не сразу.

Единственным «минусом», сразу приходящим на ум, является немалая стоимость электроэнергии. Но это – вовсе не «приговор». При правильном монтаже, разумной эксплуатации, при эффективной термоизоляции дома или квартиры – ничего пугающего хозяев не ожидает. И в особенности, если электрический «теплый пол», как это часто практикуется, создается не взамен общей системы отопления, а лишь для повышения уровня комфортности в отдельных помещениях квартиры или даже на отдельных участках комнат.

Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

1. Монтаж обогревательных контуров;
2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.

Особенности расчетов стержневых инфракрасных полов

Главной отличительной чертой стержневых ИК полов является то, что они саморегулирующиеся, то есть при повышении наружной температуры их пиковая мощность снижается примерно в 1,5 раза. Это позволяет применять их на всей площади помещения, независимо от положения мебели. Для расчета стержневых теплых полов воспользуемся предыдущим примером комнаты с Sобщ=24 м2 и рассчитаем их для всей площади: Sу=Sобщ=24 м2.

• Для комфортного обогрева пола выбирается система теплых стержневых ИК полов UNIMAT RAIL, имеющая пиковую погонную мощность 116 Вт/м. Ширина мата равна 83 см, они укладываются с интервалом до 10 см, поэтому их длина выбирается исходя из требуемой обогреваемой площади.
• Из ассортимента UNIMAT RAIL выбирается комплект UNIMAT HR-S-2500, длиной в 25 метров, пиковой мощностью 2900 Вт, способный отопить площадь до 25 м2.
• На плане помещения, предварительно нарисованным на миллиметровой бумаге, делается раскладка нагревательных матов. Причем силовые кабели могут разрезаться в любом месте посередине между нагревательными стержнями. Нагревательные стержни разрезать нельзя.

Пример раскладки стержневых инфракрасных нагревательных матов со схемой подключения

• Определяется количество дополнительных комплектующих.
• Выбирается терморегулятор, рекомендованный производителем.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

1. Монтаж обогревательных контуров;
2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.

Данные

Для выполнения расчета системы теплый пол необходимо располагать следующей информацией:

• теплопотери помещения;
• материал труб;
• схему контура;
• тип напольного покрытия.

Мощность теплопотерь в отапливаемом помещении

Произведем расчет мощности водяного теплого пола.

Этот параметр является ключевым, поскольку именно он определяет, какое количество тепла должна производить та или иная отопительная система.

Наиболее точный способ оценки теплопотерь в помещении – выполнение теплотехнического расчета, в котором будет учтен целый ряд факторов: термическое сопротивление ограждающих конструкций, площадь и тип остекления, инсоляция, тепло от людей и оборудования.

Методика расчета достаточно сложна и требует определенных навыков и опыта, поэтому обычно его заказывают проектной организации, в штате которой есть инженеры-теплотехники. Чтобы упростить задачу и сэкономить средства, домашние умельцы используют усредненную величину – 100 Вт/кв. м.

Если же речь идет о частном доме, то средняя мощность теплопотерь будет зависеть от его площади:

• до 150 кв. м – 120 Вт/кв. м;
• от 150 до 300 кв. м – 100 Вт/кв. м;
• от 300 до 500 кв. м – 90 Вт/кв. м.

Материал труб

Трубы выбирают сообразно своим финансовым возможностям. Доступны следующие варианты:

• Медные в чистом виде или в пластиковой оболочке: обладают наилучшими характеристиками и являются самыми долговечными, но покупка и монтаж обходятся очень дорого.
• Сшитый полиэтилен, полибутен, армированный полипропилен — доступные по стоимости материалы, но не имеют высокой прочности и несколько сложны в монтаже (плохо держат форму).
• Металлопластиковые: средний по стоимости вариант, при этом имеют высокую прочность и хорошо держат форму.

Сегодня теплые полы чаще всего делают именно из металлопластиковых труб.

Схема контура

Разрабатывая схему контура, на плане помещения прорисовывают его очертания. При этом учитывают следующее:

• Трубы не должны оказаться под мебелью – диваном, шкафом и пр.
• От стен следует отступить не менее 15 см.
• Желательно, чтобы трубы не пересекали стык между плитами (если таковой имеется, лучше уложить два отдельных контура по разные стороны от него).

Далее выбирают способ укладки труб. В общем случае применяют один из двух вариантов:

1. Змейка (зигзаг): особенностью контура в виде змейки является неравномерное распределение тепловой мощности. К такой схеме прибегают в том случае, когда в какой-либо зоне помещения нужна усиленная подача тепла. Подобное положение дел обычно наблюдается при наличии одной наружной стены, имеющей слабое утепление или значительный по площади остекленный проем.
2. Улитка (спираль): данную схему также называют бифилярной.

Укладка теплого водяного пола спиралью

Последняя является более удачной, чем предыдущая, поскольку обладает целым рядом достоинств:

• Тепло распределяется более равномерно (чередуются линии подачи и обратки).
• При каждом повороте направление трассы меняется только на 90 градусов, а не на 180, что заметно облегчает монтаж и способствует снижению гидравлического сопротивления.
• При той же мощности теплоотдачи труб для «улитки» понадобится на 15% меньше, чем для «змейки».

Таким образом, если помещение достаточно утеплено либо имеет две наружные стены (угловая комната), целесообразней укладывать трубы внутрипольного подогрева в виде спирали.

Электронные помощники

Максимальная длина теплого водяного пола может быть рассчитана не только вручную. Однако электронному калькулятору потребуется целый ряд параметров:

• Длина и ширина комнаты.
• Требуемая температура в жилых помещениях.
• Температура на входе в систему, которая должна быть отображена на фото с упаковки напольного покрытия.
• Температура на выходе из системы, которая обычно на 5 градусов меньше той, что на входе.
• Параметры укладки труб и расстояние между трубами теплого пола.
• Вид напольного покрытия.
• Длина участка трубы от коллектора до первого изгиба контура (иначе называется подводящей магистралью).
• Толщина гидроизоляционного слоя.
• Расчётная мощность квартиры. К сожалению ее нельзя определить самостоятельно, только если нет углубленных знаний в сантехнике (подробнее: “Расчет мощности теплого пола: что следует знать”).
• Размер стартовой стяжки, хотя в большинстве случаев она не требуется, так как всегда находится под системой коммуникаций.
• Толщина конечной стяжки или той, в которую заливается бетоном система коммуникаций.

Расчет теплого пола электрического: основные параметры

Зачем нужен прогрев бетона

Если вода в растворе бетона замерзнет, он не наберет технологической прочности

Электропрогрев бетона требуется в холодное время года, когда температура окружающей среды опускается ниже температуры замерзания воды, что влечет за собой гидратацию бетонного раствора. Смесь не затвердевает, как требуется, а частично замерзает.

С приходом тепла начинает активный процесс оттаивания, в результате монолитность конструкции нарушается, что отрицательно сказывается на долговечности и сопротивлении проникновения влаги в полости монолитных блоков.

Чтобы предотвратить нежелательные и опасные для здоровья и жизни человека последствия, обязательно осуществляют прогрев бетона в зимнее время специальными проводами. Расчет метража и схемы прокладки проводят на этапе проектирования здания.

Вычисление площади подогрева

Зная общую площадь комнаты нужно вычесть те участки, на которых будут стоять шкафы, диваны, холодильник, ванна, стиральная машина, плита, мойка и другие массивные предметы, которые не нуждаются в обогреве.

Это нужно сделать по следующим причинам:

• Во-первых, мебель портится (пересушивается) от постоянного подогрева снизу.
• Во-вторых, установленная сверху мебель, будет затруднять передачу тепла в помещение, а это лишняя плата за электричество.
• В-третьих, в местах плохой теплоотдачи, будет постоянный перегрев отопительного кабеля, что приведёт к его поломке. Существуют некоторые виды кабелей, которые не боятся перегрева – например, Теплолюкс Profimat (у него, кстати, пожизненная гарантия).
• В-четвёртых, при перегреве кабеля и поломке по этой причине – случай будет признан негарантийным, и в ремонте или замене будет отказано.

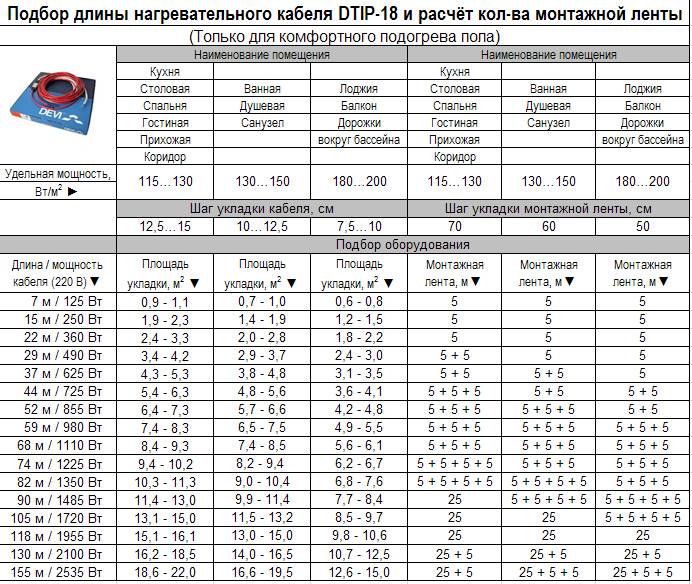

Расчёт длины кабеля

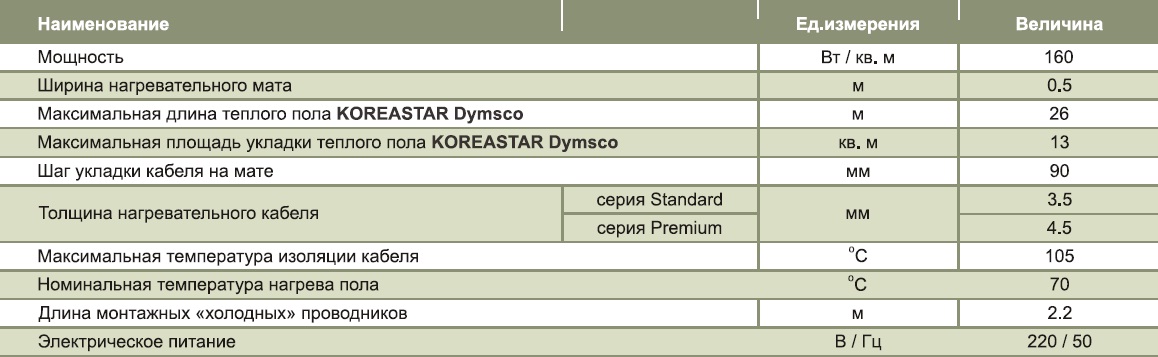

Основной показатель, на который ориентируются в выборе – это не метраж, а мощность. Зная общую мощность, будет легче понять, как рассчитать длину кабеля тёплого пола.

Для этого в магазине выбираем кабель с соответствующей мощностью. Она может быть чуть больше или меньше, но максимально приближённой.

В нашем примере можно купить кабель 25 метров с мощностью 600 Вт. Не нужно брать с большим запасом, так как это приведёт к перегреву.

Дальше определяем длину шага укладки: (3 м2 * 100) / 25 м = 12 см, где: 3 м2 — это отапливаемая площадь. 100 – постоянная величина. 25 м – длина кабеля. 12 см – шаг укладки.

Кабель продаётся определённой длины, с соединительными муфтами на концах. Его нельзя разрезать, укладывать кабельную секцию нужно целым куском.

Помимо кабеля Вам потребуется терморегулятор и датчик температуры пола – они нужны для того, чтобы управлять включением / отключением кабельной секции.
