Полезные рекомендации в схемах и видео: как сделать пескоструй своими руками

Как собрать пескоструй из бутылки

Чтобы сделать пескоструйный аппарат, нужно будет сделать сопло, в котором частички песка будут ускоряться для работы.

Обычное сопло от продувочного пистолета не подойдёт, так что его нужно снять, а взамен подобрать трубку подходящего диаметра длиной примерно 40 см

Автор обнаружил, что именно такие подходящие трубки есть в радиаторе холодильника. Выбрать и отрезать деталь нужной длины несложно, а потом нужно просто зачистить её поверхность от остатков проволоки радиатора

Тут нужно отметить, что при активной эксплуатации сопло постепенно будет приходить в негодность из-за высокого трения, так что можно сразу заготовить несколько таких трубок для дальнейшей работы.

Вставьте трубку в продувочный пистолет и отметьте на ней расстояние от места крепления примерно в 4 см. Здесь нужно сделать запил – отверстие, через которое песок будет попадать в трубку. Сделать запил можно болгаркой с отрезным кругом

Подберите сверло такого же диаметра, как и трубка. Оно потребуется вам для того, чтобы сделать отверстие в бутылке

Отверстие нужно проделать насквозь в горлышке вместе с крышкой. Трубка должна заходить в горлышко плотно, чтобы песок не просыпался мимо

Очень важный момент – песок для пескоструя должен быть обязательно сухим, влажный песок забьёт сопло и ничего не получится.

Перед работой песок нужно очень тщательно просеять через мелкое сито, это тоже важное условие для успешной работы аппарата. В продаже есть уже готовый просеянный песок, если у вас нет на это времени. Песком нужно заполнить бутылку

Используйте для этого воронку, кстати, её можно сделать из такой же бутылки

Песком нужно заполнить бутылку. Используйте для этого воронку, кстати, её можно сделать из такой же бутылки

Теперь остаётся только продеть стержень сопла в бутылку так, чтобы отверстие в трубке оказалось ровно по центру горлышка

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

• компрессор – устройство для нагнетания воздушной массы;
• ресивер, необходимый для создания необходимого запаса воздуха;
• бак для абразива;
• пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
• шланги.

Устройство пескоструйного аппарата

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Способ изготовления из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

• пистолет, выполняющий функцию смесительного клапана;
• рукоятку с устройством подачи воздуха;
• пластиковую бутылку, играющую роль бачка для абразива;
• тройник;
• шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

1. Пистолет растачивается для увеличения диаметра выходной дюзы.
2. Смесительный тройник присоединяется к пистолету.
3. Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Процесс изготовления пескоструя

Сварите баллон под будущий самодельный пескоструй. Лучше всего, использовать емкость, в которой прежде содержался фреон. Срежьте при помощи ножовки по металлу верхнюю латунную часть такого баллона, предварительно выкачав остатки газа. После этого:

1. Подготовьте горловину баллона. Возьмите футорку, намотайте на нее фум ленту и вкрутите в горлышко баллончика. Соедините футорку и кран «мама-мама», получив отверстие под вентиль. Выполните три устойчивые ножки из металлических труб. Не забывайте, что «бывшее» горлышко станет впоследствии дном.

Вкрутите кран «папа-мама» с усиленным тройником. Надёжно затяните гаечным ключом все соединения. Возьмите шланг и соедините его с тройником.

2. На дне баллона выполните отверстие и вварите в него 32 муфту – у вас образуется засыпная горловина. К боковой части емкости приварите штуцер. Внимательно следите за тем, чтобы каждый сварной шов был максимально герметичным. Соедините кран «папа-мама» и штуцер, герметизируйте соединение. Закрепите шланг.

Очистите от ржавчины и окрасьте баллон с соединениями.

3. Пескоструйный аппарат должен обладать мобильностью. Поэтому к раме компрессора и нижней части баллона для абразива приварите колесики. Для того, чтобы пескоструйная обработка была эффективнее, в емкость для абразива вы можете установить специальный вибратор, снижающий опасность попадания внутри комочков материала.

4. Изготовление пистолета. Возьмите шланг. Если вы будете использовать «обычный» шланг, а не шланг высокого давления, проденьте на него кусок металлической трубы для защиты резины от значительных нагрузок. В противном случае, при эксплуатации аппарата, шланг может раздуть.

Возьмите сопло, которое мы выполнили из свечи зажигания. Отрежьте от ПВХ шланга на 12 мм небольшой кусок. Наденьте на свечу, и вставьте в грань на 22 мм. Соедините резьбовую грань с краном. Пистолет для пескоструйного аппарата готов.

5. Сварите пробку для засыпной горловины. Наденьте на нее прокладку.

Важно! Старые газовые баллоны отлично справляются даже со значительными механическими нагрузками. Если компрессор не оснащен ресивером, то изготовить его вы также можете из баллона.. Соедините все элементы и пескоструй из газового баллона готов к использованию

Если у вас возникли вопросы по изготовлению аппарата, вам следует посмотреть фото процесса. А также чертежи и схемы работы оборудования

Соедините все элементы и пескоструй из газового баллона готов к использованию. Если у вас возникли вопросы по изготовлению аппарата, вам следует посмотреть фото процесса. А также чертежи и схемы работы оборудования.

3Гидродинамическая очистка

Обработка труб и поверхностей гидродинамическим способом отличается от описанных выше вариантов исключительно водным составом обрабатывающей струи.

Преимущества	Недостатки
Отличается низкой стоимостью расходных материалов и исключительной безопасностью для окружающей среды.	В отличие от пескоструйной обработки гидродинамическая машина не сможет очистить глубокий слой ржавчины, битума или промышленной смолы. Для такой очистки потребуется огромный напор воды и соответственно большая мощность гидродинамической машины, что экономически нецелесообразно.

Сфера применения машин гидродинамической очистки Наиболее эффективно применять данный вид оборудования для очищения трубопроводов любого типа, устранения засоров и смывания загрязнений. Также гидродинамическая очистка используется для обработки систем канализации, ливневых стоков и дренажных колодцев.

С машинами для гидродинамической очистки Вы можете ознакомиться в соответствующем разделе сайта.

Таким образом, каждый из имеющихся типов оборудования: будь то пескоструйник, установка гидропескоструйной очистки или гидродинамический аппарат имеет свои сферы применения, в которых проявляет максимальный уровень эффективности.

Рекомендуем ознакомиться:

• Какую пескоструйную установку выбрать: инжекторную или напорную.
• Разбираем преимущества и недостатки дробеметных установок
• К чему приведет неочищенный сжатый воздух при пескоструйных работах

Получите более подробную консультацию по вопросам применения конкретного типа оборудования на Вашем объекте. Просто позвоните нам по телефону 8-800-555-95-28

Конструкция и принцип работы

Практически все пневматические аппараты включают в конструкцию рукоятку и сопло со специальным отверстием для выпуска воздушной струи. Корпус снабжается штуцером, через который подключается воздушный шланг, обеспечивающий взаимодействие с компрессором. Воздух в сжатом виде проходит в аппарат и в момент активации курка выпускается из носика под высоким давлением. Такой принцип работы предполагает решение разных задач и пескоструйный пистолет для компрессора, как разновидность пневматического оборудования, имеет свои особенности и подвиды, которые следует учитывать в выборе.

Пескоструйная камера

Во время проведения пескоструйных работ на больших площадях, абразив быстро расходуется – немалая часть материала просто разлетается. Для повышения эффективности работ предлагается специальная пескоструй – камера. Она представляет собой сваренный из металла ящик, обшитый стальными листами. Данная конструкция идеально подходит для обработки небольших деталей. Сделать камеру своими руками непросто, но вполне реально даже новичку. Конструкцию для удобства размещают на столе. На одной из длинных сторон камеры необходимо поместить смотровое стекло.

В передней части конструкции нужно предусмотреть два отверстия с перчатками для рук. Дно конструкции представляет собой решетку из проволоки. Под ней располагается специальный желоб, через который выходит отработанный расходный материал. Внутри конструкции находится пистолет. Камера освещается. Желательно оборудовать ее вентиляцией. Пескоструй на видео можно посмотреть у нас.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

• компрессор – устройство для нагнетания воздушной массы;
• ресивер, необходимый для создания необходимого запаса воздуха;
• бак для абразива;
• пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
• шланги.

Устройство пескоструйного аппарата Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

• компрессор – устройство для нагнетания воздушной массы;
• ресивер, необходимый для создания необходимого запаса воздуха;
• бак для абразива;
• пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
• шланги.

Устройство пескоструйного аппарата Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Пескоструйный прибор упрощенной конструкции

На основе инжекторной сборки можно сделать мини пескоструйный аппарат из полиэтиленовой (ПЭТ) бутылки, объемом 1,5 л.

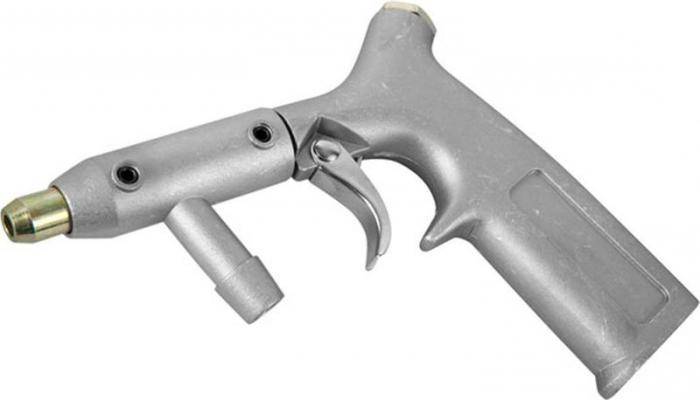

Фото самодельного пескоструйного пистолета:

Для самодельного инжекторного аппарата, напоминающего по виду пистолет, понадобится:

• ПЭТ бутылка;
• шаровый кран;
• тройниковый разъем;
• клапан от краскопульта;
• сопло;
• компрессор.

Компрессор предназначен для подачи воздуха. Данный прибор необходимо приобрести в готовом виде.

Пошаговая инструкция выполнения сборки:

1. Выточить корпус пистолета под размеры сопла на токарном станке.
2. К корпусу присоединить тройник-смеситель. Один из штуцеров подсоединен к компрессору. Он служит для перемещения воздуха, а к другому концу тройника монтируют сопло для всасывания воздуха. На третий отвод смесителя монтируют бутылку с абразивом.
3. От компрессора к пистолету подводится сжатый воздух.
4. Шаровый кран располагается между бутылкой и тройником.
5. Движение воздушных масс осуществляют посредством рукоятки от краскопульта, которая соединена с тройником.
6. Верх резервуара обрезают и засыпают туда абразив.
7. Простым нажатием на курок, происходит выброс струи песка на нужную поверхность.

Такой простой прибор подходит для одноразового применения или для кратковременной обработки небольших деталей – до 20-30 минут. В этом случае допускается использование керамического сопла.

Сборка пескоструйного аппарата

Самый первый этап – это работы с баллоном, из которого поступает абразив. Идеально подойдёт резервуар, который содержал фреон, но другие типы тоже сгодятся. Работы с баллоном:

• С помощью ручной ножовки постепенно и аккуратно срезают латунную насадку.
• Для создания безопасных условий в работе со сварочной установкой потребуется удалить остатки газа из ёмкости. Компрессор без труда выдует его.
• После окончательной очистки просверливают 2 отверстия: снизу для удаления остатка материала и сбоку для поступления абразива к установке.
• В отверстия вводят и приваривают патрубки, они пригодятся для соединения с другими компонентами системы. Предпочтительно использовать патрубки с наконечниками для резьбы. От мастера требуется создание герметичного контура.
• Для создания мобильности установки и удобства транспортировки к низу привариваются маленькие колёса. Если не планируется перевозить конструкцию, рекомендуется устанавливать треногу.
• По желанию баллон оснащается вибратором, который будет воздействовать на ёмкость и разбивать комки материала. Использование станет более эффективным, и снизится частота забивания патрубков.

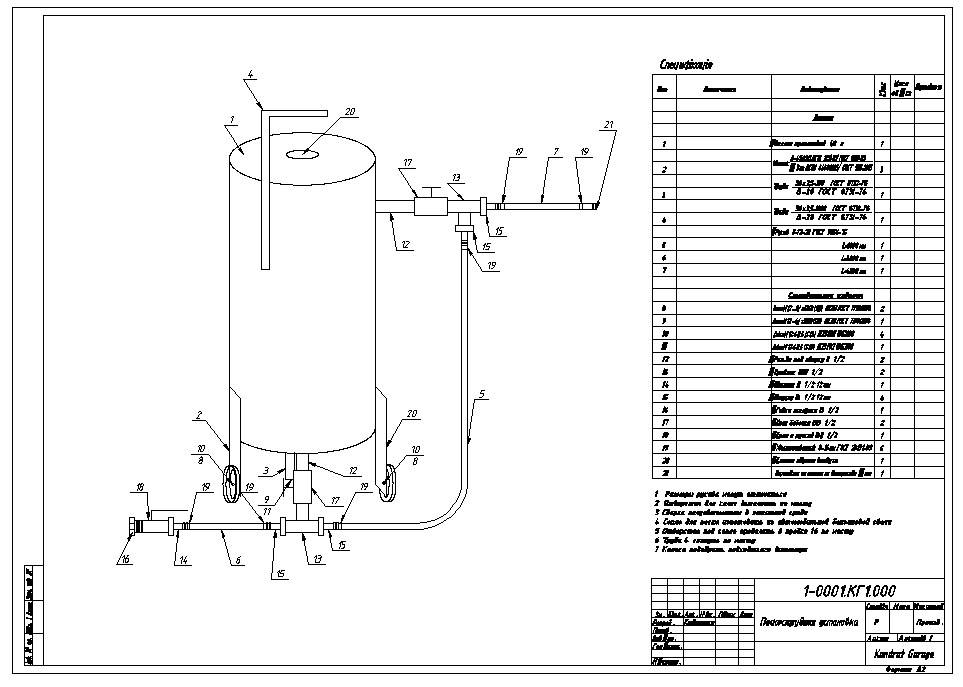

Чертеж пескоструйного аппарата

После изготовления резервуара, согласно чертежу, соединяют все элементы:

• На окончания труб фиксируются краны. Соединения осуществляются с помощью резьбы, а герметичность достигается ФУМ-лентой.
• Штуцеры монтируются на выходы тройника: на один шланг 14 мм, второй – 10 мм, но перед его фиксацией вставляется трубка из меди.
• На штуцер 14 мм надевают шланг (закрепляется хомутом), а с другой стороны устанавливают ёмкость для абразива. В конце устанавливается зажим цангового типа для фиксации сопла.
• В отверстие для воздуха монтируется тройник, затем кран для загрузки песка.
• На первый выход монтируют шланг от компрессора, а во второй – рукав от ёмкости.
• Для управления силой потока в систему вводят специальные дозаторы и краны.

Вариант пескоструйного аппарата из огнетушителя

Схема аппарата из огнетушителя аналогична устройству, собранному своими руками из баллона. Для герметизации верха огнетушителя на токарном оборудовании следует заранее изготовить заглушку. На нее надевается уплотняющее резиновое кольцо, деталь вкручивается в верхнюю горловину противопожарного прибора. Имеющееся отверстие предназначено для засыпания песка.

На следующем этапе изготовления пескоструйного аппарата своими руками просверливаются отверстия: на корпусе недалеко от верха и в днище. Места предварительно очищаются от заводской краски, в отверстия ввариваются по сгону. К нижней части огнетушителя привариваются ножки, для изготовления которых можно использовать круглый пруток или арматуру.

Для облегчения закручивания и откручивания к заглушке приваривается вороток. После сборки и установки системы фитингов изготовленный пескоструй готов к использованию.

Как сделать своими руками

Как сделать самодельный автомобиль

При наличии всех исходных комплектующих и выборе правильной схемы сборки самостоятельно изготовленный пескоструйный аппарат практически не будет уступать фабричным образцам по своим возможностям.

Для изготовления пескоструйного аппарата своими руками потребуются следующие детали и материалы:

• газовый или фреоновый баллон (в качестве емкости для песка);
• компрессор;
• шаровые краны;
• отрезок водопроводной трубы (диаметром 2 дюйма) с резьбовой заглушкой на одном конце;
• 15-миллиметровые стальные тройники;
• армированный шланг;
• форсунка;
• резиновые шланги для подачи воздуха;
• штуцера;
• средство герметизации резьбовых соединений (например, фум-лента).

В первую очередь нужно освободить баллон от остатков газа, после чего выкрутить из него вентиль.

Совет! Чтобы исключить возможность пожара или взрыва, нужно выкачать из баллона воздух с остатками газа с помощью компрессора.

В подготовленном баллоне высверливаются два отверстия: 12-миллиметровое в донной части – для подачи абразивной смеси из баллона, второе, двухдюймовое – на месте снятого вентиля. К верхнему отверстию приваривается отрезок водопроводной трубы для загрузки абразивного вещества в пескоструйный аппарат. В середине трубы сверлится отверстие, к нему приваривается труба в 15 мм, на свободном конце которой нарезается резьба и монтируется шаровой кран и тройник. К нижнему отверстию приваривается тройник для соединения баллона с компрессором и распылителем.

Баллон оснащается ножками или упорами, которые обеспечат устойчивость в процессе работы, также возможен вариант изготовления единой рамы с колесами для баллона и компрессора, чтобы обеспечить мобильность готового устройства.

Компрессор для пескоструйного аппарата может быть как покупным, так и изготовленным кустарно из подходящих комплектующих, например, из пневматического привода грузового автомобиля, электродвигателя и ресивера. Главное, чтобы нагнетатель имел мощность не менее 3 КВт и подавал воздух с производительностью около 500 литров в минуту.

Еще одним узлом будущего пескоструйного аппарата, к которому предъявляются высокие требования, является распылитель. Форсунка отвечает за конфигурацию абразивной струи, которая обеспечит наилучшее удаление посторонних веществ с поверхности очищаемой детали. Серийно изготавливаемые инжекторы выполнены из стали, покрытой слоем карбида вольфрама или бора, что гарантирует высокую износостойкость. Если возможность приобрести готовую форсунку для пескоструйного аппарата отсутствует, можно выточить ее на токарном станке или сделать самостоятельно из автомобильной свечи зажигания.

Примечание! Под воздействием абразивного потока самодельные пескоструйные форсунки быстро приходят в негодность, поэтому при интенсивном использовании аппарата заранее обеспечьте запас сменных форсунок.

Далее, основные части пескоструйного аппарата соединяются между собой: резиновый шланг от компрессора прикручивается к свободному концу верхнего тройника. Верхний тройник соединяется воздушной магистралью с нижним. К последнему свободному отверстию нижнего тройника прикручивается один конец металлизированного рукава, с другого конца рукава устанавливается форсунка для распыления абразивной смеси. В процессе сборки резьбовые соединения уплотняются фум-лентой.

Подробную информацию об устройстве самодельной пескоструйной установки из газового баллона можно посмотреть на следующем видео:

После пробного запуска для проверки надежности конструкции и герметичности соединений самодельный пескоструйный аппарат готов к использованию.

• Яндекс Навигатор для Андроида: где скачать, как установить и пользоваться
• Как подобрать песок для пескоструйного аппарата
• Цены на оборудование для шиномонтажа
• Сколько нужно вложить, чтобы открыть шиномонтаж

Альтернативные методы изготовления пескоструйного аппарата

Существуют разные варианты создания пескоструев, которые можно применять в условиях домашней мастерской.

Из мойки высокого давления

Аппарат для чистки песком можно соорудить из минимойки типа «Керхер» или устройства иной марки. Мойка для машины создает большое давление воды при малом расходе, поэтому прекрасно подходит для изготовления аппарата

Важно применять самый мелкий песок равномерной дисперсии, например, хорошо просеянный речной

Чтобы сделать пескоструй, надо собрать насадку для выходной трубки автомойки. Следует докупить такие комплектующие:

• керамическое сопло,
• шланги армированные,
• дозатор цилиндрического типа,
• блок смешивания (тройник нужного диаметра).

Вместо воздуха за подачу песка в данном пескоструйном аппарате будет отвечать вода. Жидкость под давлением станет проходить через блок смешивания, создавать вакуум в шланге подачи абразива. В результате песок начнет выбрасываться с большой силой и выполнять шлифовку, полировку, очистку, матирование поверхностей.

Из продувочного пистолета

• сантехнический тройник,
• кран шаровый для регулирования подачи песка,
• выходное сопло с прижимной гайкой,
• пластиковая бутылка в качестве емкости для песка.

После соединения деталей нужно подключить пистолет к компрессору и провести пробную пескоструйную очистку, засыпав предварительно песок в бутылку и регулируя интенсивность работы при помощи курка.

Из краскопульта

Для создания пескоструя этого типа потребуется простой краскопульт-распылитель, а также:

• шаровый кран-регулятор,
• тройник сантехнический,
• шланги армированные,
• компрессор.

Для сборки устройства надо проточить пистолет краскопульта под сопло нужного размера, установить два шланга (для циркуляции воздуха и подачи абразива) и подключить компрессор. Пуск подачи песка будет осуществляться при простом нажиме курка краскопульта.

Из газового баллона

Пескоструй напорного типа из баллона – одна из самых простых, но надежных конструкций, которую можно сделать самостоятельно. Надо подготовить такие комплектующие:

• шаровые краны – 2 штуки,
• баллон газовый небольшого размера,
• труба для создания воронки на баллон,
• тройник сантехнический,
• рукава 14 и 10 мм для подачи воздуха и песка и штуцеры к ним,
• хомуты для крепления рукавов,
• ФУМ-лента.

Из баллона удаляют все содержимое, очищают его изнутри с помощью подходящих моющих средств. Сверху баллон спиливают болгаркой в соответствии с диаметром купленной трубы. Внизу делают еще одно отверстие для соединения с краном.

Следующим этапом устанавливают кран, приваривая регулятор или накручивая через трубку-переходник. Присоединяют тройник, смесительный блок, уплотняют резьбу ФУМ-лентой. На вентиль баллона накладывают кран, затем тройник. Для удобства перемещения аппарата приваривают колесики, а для улучшения устойчивости – опоры из уголков, арматуры.

В окончание работы соединяют трубки для подачи воздуха и песка – ставят штуцеры на тройник и вентиль газового баллона, при этом располагая рукав на 14 мм между смесительным блоком и тройником. Компрессор подсоединяют к свободному ответвлению тройника, а на третий конец монтируют шланг для песка.

Из огнетушителя

Данная установка собирается аналогично огнетушителю. Чтобы загерметизировать верхнюю часть, нужно заранее создать заглушку при помощи токарных станков. На заглушку следует надеть резиновое кольцо-уплотнитель, вкрутить его в горловину огнетушителя. Это отверстие подойдет для засыпания песка. Далее надо просверлить дырки на корпусе у верха и в днище, предварительно зачистив эти зоны от старой краски. На дно можно приварить ножки из труб, арматуры. После установки тройников и шлангов можно будет использовать пескоструй по назначению.

Конструктивные особенности

Чтобы техническая система правильно функционировала, в ней предусмотрены такие приспособления:

• сопло для подачи песка с керамическим или стальным наконечником,
• рукоять с курком для управления аппаратом,
• штуцеры для подключения шлангов, необходимых для подачи сжатого воздуха и песка,
• шланги для поступающего абразива и нагнетаемого воздуха,
• заборный патрубок или всасывающий клапан,
• емкость для песка с выходным отверстием (например, небольшая металлическая бочка или бутылка).

Идеальный вариант – использовать самодельный пескоструй не на открытом воздухе, а в специальной камере, что повысит эффективность работы и снизит расход абразива. Камерой может служить ящик из металлических листов, который сваривают самостоятельно. Большинство моделей заводских камер включают такие элементы:

• смотровое окно из стекла для контроля процесса обработки материалов,
• систему освещения,
• два отверстия для перчаток, в которые ставит руки мастер,
• решетка снизу камеры и желоб для ссыпания отработанного песка,
• систему вентиляции для удаления пыли.

Сопло лучше приобрести в готовом виде, а не изготавливать самостоятельно, так оно прослужит дольше. Вручную сделать сопло достойного качества почти невозможно. Компрессор тоже придется купить, либо взять старое устройство, имеющееся в наличии.
