Особенности
Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.Существуют следующие разновидности:
- простой мангал, в котором нет крышки;
- барбекю;
- коптильня;
- смокер.
Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:
Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.
Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.
Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.
Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами.
За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.
Плюсы мангала из баллона:
- Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
- Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
- В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
- После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.
- Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
- На работу потребуется несколько часов.
- Конструкция из баллона подойдет для реализации любых творческих задумок.
Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров.
По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

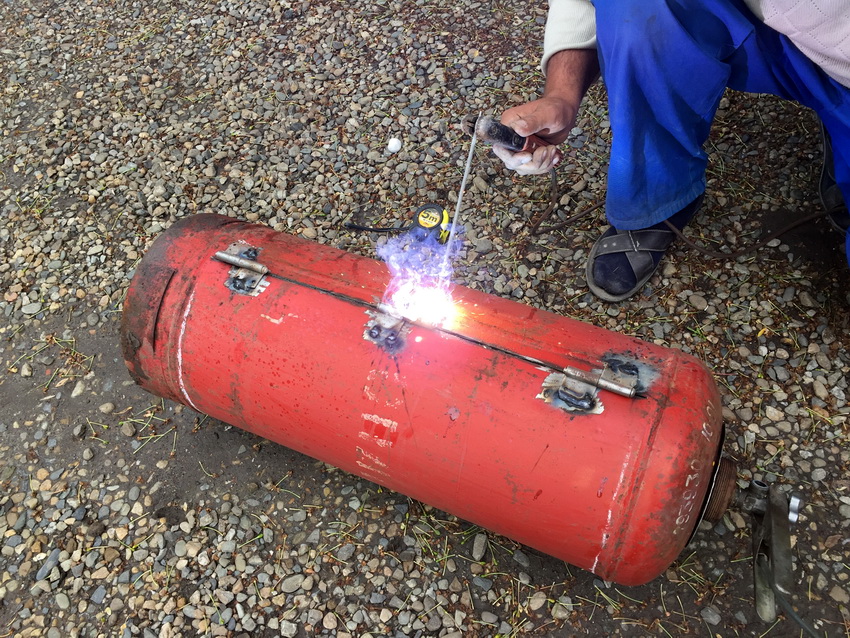

Сварка петель, крышки, ручки
Закрепив мангал на прочном основании, переходят к следующему этапу. Чтобы не пришлось мучиться с открыванием горячей крышки, рекомендуется ее приварить к днищу конструкции. Если она будет несъемной, используют петли. Их приваривают или крепят с помощью болтов и гаек. Заклепки — не слишком подходящий вариант, потому что они выдерживают средние температуры и могут расплавиться под воздействием открытого пламени.
Если расположить петли в одном направлении, крышку в будущем при желании можно снять. Приваривая их в противоположном направлении, действуют иначе:
- выполняется крепление петель по одной стороне;
- затем надевают крышку;
- устанавливают петли на крышку с другой стороны и начинают приваривать к барбекюшнице.
В этом случае конструкция будет неразборной. Чтобы свободно пользоваться мангалом-барбекю, закрепляют ручку. Она располагается по центру металлической крышки. Этот элемент можно приварить, что надежнее, или соединить посредством стандартного крепежа. Второй вариант предполагает необходимость сверления двух отверстий на крышке. Здесь устанавливается ручка. Желательно, чтобы она была из металла. Деревянные элементы быстро прогорят и могут подгнить, так как готовое изделие будет постоянно находиться под открытым небом.
Если конструкция используется только в качестве барбекю, можно приварить и решетку. Она обычно располагается непосредственно над округлым днищем. Конструкцию можно использовать и в виде мангала, тогда решетку лучше не крепить. На ребра бывшего баллона устанавливают магазинную барбекюшницу с ручкой. В таком положении закрыть крышку будет сложно из-за выступающих элементов крупногабаритной решетки. Ее также делают съемной, но тогда нужно рядом с кромками приварить уголки. На их нижние полочки укладывают решетку.
Ну, и видео всей проделанной работы.
Можно даже постараться все сделать в виде паровоза, как на фотографии ниже.
Чтобы избежать полного распахивания крышки, можно приварить металлический прут или цепь. Благодаря этому данный элемент ограничивается в движении. Разрешается окрасить барбекю, но лучше делать это снаружи. Внутренняя часть все равно остается скрытой от глаз. Используют краски, устойчивые к воздействию высоких температур. Они должны выдерживать до 800?С. Краску рекомендуется наносить только после того, как поверхность будет покрыта специальной грунтовкой.
Техника безопасности при работе
В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.
Удаление газа и конденсата
Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.
Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.
Выпуск остатков газа из перевернутого баллона
Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра
Промывка водой
При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.
Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.
После этих мероприятий емкость разрезают болгаркой.
Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.
Изготовление мангала
Порядок действий:
- Крышку закрывают и по передней и боковым кромкам приваривают металлическую полосу. Она нужна для большей герметичности;
- Прикрепляют ручку.
На этом изготовление мангала можно считать завершенным.

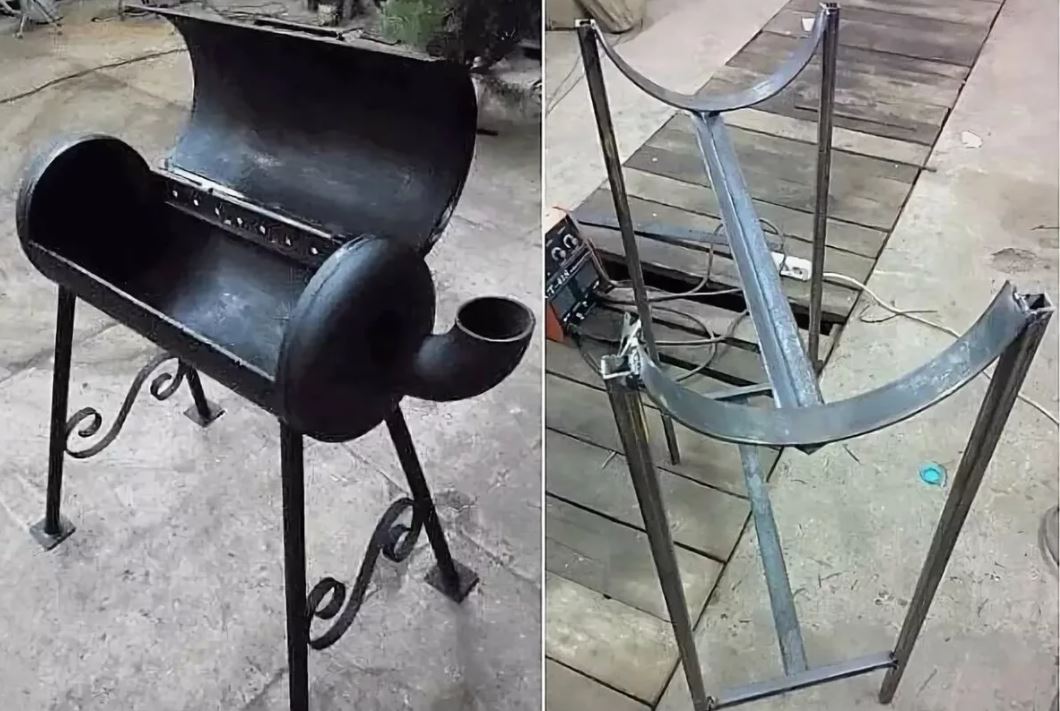

Ножки
Сидеть перед мангалом на корточках неудобно. Кроме того, он может раскачиваться или даже покатиться по склону. Поэтому, понадобятся ножки. Их можно изготовить как отдельный элемент, или приварить к мангалу насовсем.
Если ножки отдельные, можно изготовить складную конструкцию из двух пар, соединенных в центральной части крест-накрест. Поперечина также делаются складными, из двух половин, на конце скрепленных резьбовым элементом. Такие ножки можно сложить и поместить в багажник автомобиля, или уложить на стеллажи для зимнего хранения.
Стационарные ножки проще. Это могут быть простые трубы нужной длины, приваренные к днищу мангала. Вариантов много, выбор подходящего типа опор — прерогатива владельца.
Оптимальный размер мангала: выполнение разметки
Пока вода находится в баллоне, выполняется разметка по предварительно разработанному чертежу мангала из газового баллона с указанными размерами. Обычно для мангала используется изделие объемом 50 л с наружным диаметром 96 см. Размеры мангала из газового баллона: длина – 98 см, ширина – 30 см, высота без учета ножек – 30 см. Такой конструкции достаточно, чтобы приготовить шесть порций шашлыка.
Резка баллона под мангал осуществляется по предварительно сделанной разметке
Разметку удобно осуществлять от продольного шва. Диаметр газового баллона делится на четыре равные части – по 24 см каждая. От шва откладывается в обе стороны данное значение. Справа и слева от круговых швов отступается 3 см, и ставятся метки через каждые 8 см. Таким образом, получается 6 отметок для будущего размещения шампуров. В них просверливаются отверстия диаметром 1 см.
От линии, на которой выполнялась разметка, откладывается 10 см вверх, т.е. от середины шва получается 34 см. В этом месте будет заканчиваться крышка мангала, которая размечается на следующем этапе. Она занимает расстояние между первой нанесенной линией и только что отмеченной. Между ними прочерчивают прямую, отступив 3 см от круговых сварных швов. Также от начальной размеченной полосы отодвигаются на 10 см вниз для будущего крепления ножек, которые должны размещаться параллельно друг другу.

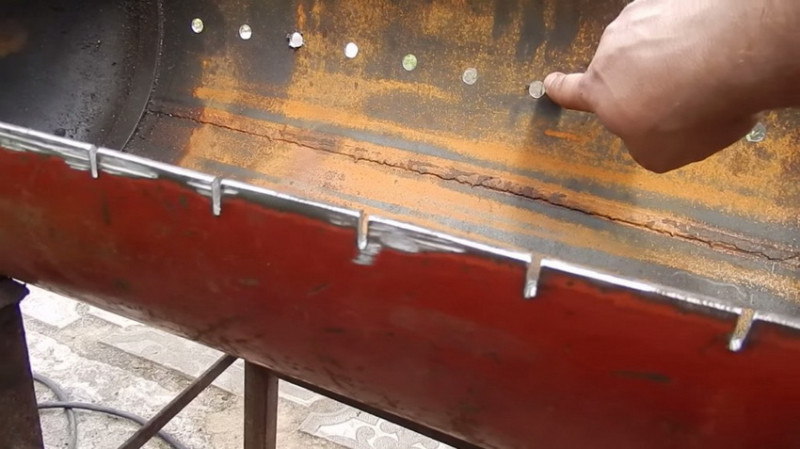

Следующий этап — просверливание в корпусе отверстий под шампуры
Конструктивные особенности многофункционального очага
Основной сложностью комбинированных очагов являются неодинаковые условия для приготовления продуктов. Поэтому мангал с коптильней из газового баллона должен конструироваться с учетом этого нюанса.
Технология копчения
Существует несколько вариантов копчения продуктов:
- холодное – дым вначале охлаждается внутри длинной трубы, поступает в камеру с рыбой/мясом в течение 1 – 3 суток, обеспечивая сохранность деликатеса 2 – 6 месяцев;
- горячее – дымогенератор расположен непосредственно возле камеры с продуктами, процесс копчения резко сокращается, однако деликатесы хранятся в течение пары месяцев, не более того;
- полухолодное – процесс занимает 24 – 36 часов, длина трубы между дымогенератором и продуктовой камерой среднего размера 1,5 – 2 м.
Поэтому в зависимости от выбранной технологии коптильня из баллона по умолчанию будет иметь, в принципе, одинаковую конструкцию. Но, ее элементы будут разнесены друг от друга на разное расстояние.
Размеры мангала и барбекюшницы
Жаровни, предназначенные для приготовления мяса на шампурах, называются мангалами, имеют габариты:
- длина – произвольная, зависит от количества шампуров, расстояние между которыми составляет 8 – 10 см;
- высота (глубина) – 15 – 20 см считается оптимальным расстоянием от мяса до углей;
- ширина – в зависимости от длины шампура (выпускаются производителями 30 – 50 см), стандартным размером считается 25 – 40 см;
- ну реальный чертеж с реального баллона, чтобы рассмотреть все цифры, нажмите на картинку для увеличения.
Высота от уровня земли менее критична, при изготовлении стационарной жаровни обычно составляет 0,8 – 1,2 м. Барбекю жарят на решетках, высота и длина очага остаются прежними, ширина зависит от аналогичного параметра самой решетки. Для гриля габариты жаровни менее критичны, однако требуется крышка для поддержания одинаковой температуры внутри жаровни.
В отличие от жаровни из листовой стали и бочки мангал из газового баллона обладает достоинствами:
- толщина стенки 2,5 мм;
- б/у баллоны стоят недорого;
- компактные габариты сэкономят пространство участка;
- корпус в принципе готов, что снизит трудоемкость работ.
Внимание: Для многофункционального очага одного баллона будет недостаточно, так как он будет использован для мангала. Дымогенератор сооружается из второго 50 л резервуара аналогичного назначения или из листовой стали
Конструкция мангала-коптильни
В силу вышеизложенных нюансов гриль, мангал, барбекю и коптильня вполне могут совмещаться внутри одной конструкции. Классический мангал идеально подходит для продуктовой камеры коптильни при наличии герметичной крышки, не пропускающей дым наружу. К жаровне необходимо добавить дымогенератор, соединенный с ней напрямую (горячее копчение) или трубой (полухолодное и холодное копчение) нужной длины.
Поскольку очаг в 90% случаев является стационарным, его опорный узел (ножки, подставка) можно декорировать витыми или коваными элементами, дополнить козырьком от дождя. Дымоход необходим в любом случае.
Особенности использования мангалов, сделанных своими руками
Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:
- следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
- не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
- в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
- не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
- не ставьте конструкцию близко к легковоспламеняющимся предметам;
- не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.
Разновидности мангалов
Сегодня в магазинах можно встретить огромный ассортимент дачных барбекю и коптилен на любой вкус. Но покупать такое изделие вовсе не обязательно, ведь мангал можно изготовить из газового баллона, бочки и других материалов своими руками. Прежде чем понять, какая конструкция подходит именно вам, необходимо знать, какие вообще бывают мангалы:
- Складной. Это, как правило, портативные транспортабельные конструкции, которые можно брать с собой. Переносные мангалы чаще всего складываются в книжку-чемодан или просто разбираются на детали. Материалом для изготовления чаще служат металлические листы небольшой толщины.
- Переносной. Это достаточно тяжелая установка, она почти не разбирается, но легко переносится на малые расстояния. Такие мангалы вы сможете лишь перемещать по территории вашей дачи, но взять с собой на пикник уже не представляется возможным.
- Стационарный. Такой самодельный мангал могут изначально встраивать в фундамент. В других случаях это просто крупногабаритные тяжелые конструкции, имеющие большой вес. Могут быть изготовлены из камня или кирпича, как видно на фото.
Материал для самодельного мангала должен быть:
- Прочным и надежным.
- Огнестойким.
- Удерживать тепло.
Отличным вариантом является стандартный мангал из старого газового баллона, смастерить его легко, используя чертежи и необходимые инструменты. Конструкции какой конфигурации можно изготовить:
Коптильня. Герметичная конструкция, к ней дополнительно приваривается труба, чтобы получилась настоящая топка с дымоходом. Перед тем, как начать пользоваться таким мангалом, его нужно несколько раз протопить.
Барбекю. В корпусе баллона вырезается крышка и устанавливается на петли. Продукты питания помещаются на металлическую сетку, расположенную внутри конструкции. Сделать барбекю просто, нужно лишь вырезать деталь от боковой стенки баллона, как видно на фото.
Смокер. Такая емкость играет роль коптильной, барбекю и печки-гриль одновременно. Для создания изделия необходимо наличие несколько отдельных баллонов, поэтому технология изготовления считается достаточно сложной, а работа кропотливой и требующей много времени
При этом баллоны должны быть разных габаритов и объема, поэтому важно четко следовать инструкциям и тщательно рисовать чертежи.
В качестве декора можно использовать металлические спицы, фигурные ручки, прутья или другие детали. Оформление корпуса зависит от вашей фантазии, главное, чтобы мангал вписывался в ландшафт дачной территории. На видео мастер-классе показано изготовление емкости для барбекю с пошаговой инструкцией и по чертежам.
Примеры мангалов из газовых баллонов
Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.
Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

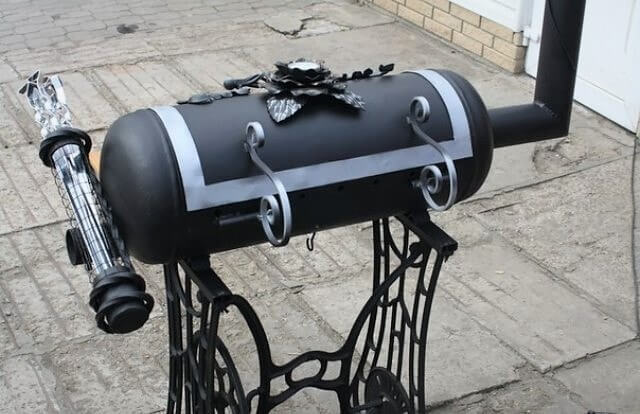

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.
Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.
Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.
Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.
Более продвинутый вариант — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.
Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.
Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.
Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.
Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.
Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.
Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.
Изготовление крышки
Печь под казан создается за счет укорачивания баллона. Для этого достаточно отпилить у емкости два конца, распилить сбоку крышку для загрузки топочной камеры, а горло дополнить обручем или диском с отверстием под казан.
Если тематическая барбекюшница из газового баллона своими руками частично предусматривает вставки цельнолитых автомобильных дисков, то для их крепления придется использовать сварку.
Если баллон используется для изготовления традиционного мангала или коптильни с топкой, то его полукруглое дно и острый конец остаются. Но придется положить емкость на землю, зафиксировать ее с двух сторон кирпичами или ногами, чтобы удобно распилить крышку болгаркой. Этой работе предшествует разметка линий с помощью кернера.
Распиливание крышки надо выполнять очень аккуратно (строго по линии разметки), т.к. кромки полученного отверстия и крышки обрабатывать придется разве что мелкозернистым средством (сильно обработанная кромка может ухудшить плотность притвора крышки к основе).
Готовая крышка дополняется ручкой и крепится обратно с помощью двух петель-навесов. Последние, в свою очередь, монтируются с помощью болтов и гаек через заранее высверленные отверстия. Однако петли можно просто приварить.
Две параллельные стороны крышки и отверстия должны совпадать по уровню и быть строго горизонтальными. Ведь поверх большого отверстия придется устраивать шампура или решетку. Если положение этих подставок будет косым, о равномерном подгорании-копчении шашлыка и прочих блюд не может быть и речи.
После распиливания крышки, внутреннее пространство баллона необходимо очистить от ржавчины с помощью болгарки или дрели с насадкой-щеткой.
Выбор газового баллона, советы
Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.
Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.
Как сделать мангал своими руками из баллона: последовательность действий
На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.
Статья по теме:
Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.
Для обеспечения вентиляции в баллоне делают специальное отверстие
Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.
При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.
Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.
Для удобства использования к мангалу привариваются ручки
Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода
Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.
Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

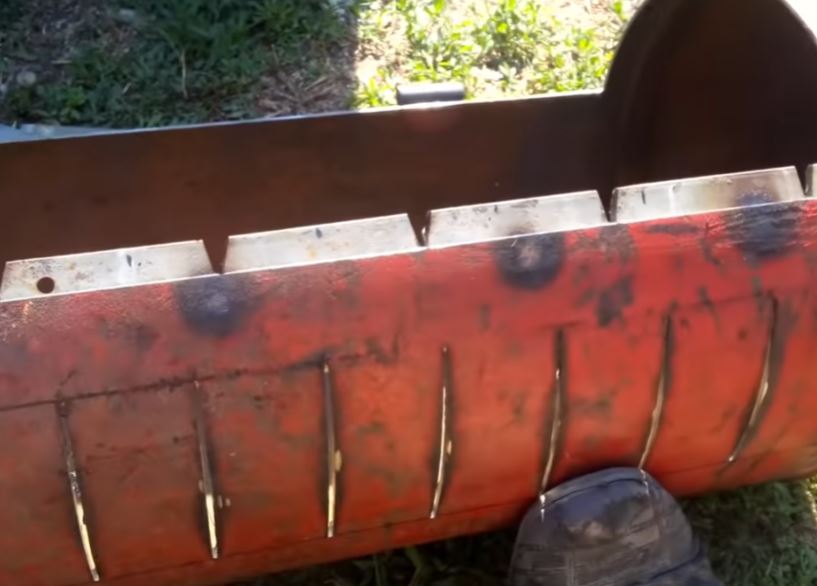

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.
Готовое изделие можно установить в любом удобном месте и использовать по назначению
В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.
Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».
Мангал из газового баллона своими руками по шагам
Первая и обязательная часть работ – это стравливание остатков газа из баллона и его промывка. Сделать это необходимо даже в том случае, если баллон достался покупателю уже без вентиля и вскрытый.
Подготовка баллона
Проверить наличие газа в емкости несложно. Достаточно нанести мыльный раствор на выходное отверстие и последить – образуются ли пузыри при открытом вентиле.
Удаление конденсата
Все работы ведутся на открытом воздухе или хотя бы в большом, хорошо проветриваемом помещении. Вентиль откручивается гаечным ключом, после чего из перевернутого баллона сливается весь конденсат. После этого необходимо промыть емкость водой и просушить.
При отсутствии специального оборудования проще всего промыть баллон с помощью тонкого шланга (диаметр около 5 мм) и канистры с водой. Шланг заправляется в отверстие баллона, открывшееся после скручивания вентиля, второй конец вставляется в канистру (бутыль). Далее емкость с водой ставится на 0,5…1 м выше баллона, и вода самотеком переливается в нужное место. Поскольку объем баллона обычно выбирается 40…60 л, канистру или бутыль придется неоднократно наполнять.
После полного наполнения емкости вода вытесняет газ, но теперь ее необходимо удалить из баллона. Вытекать самотеком она будет долго, поэтому лучше использовать компрессор с продувочным пистолетом и тот же тонкий шланг. Заправляем шланг, подключенный к компрессору, внутрь баллона, немного качаем и быстро убираем пистолет вместе с шлангом. Вода выливается фонтаном.
При необходимости можно повторить закачку воздуха.
Еще один важный момент: если используется баллон из-под природного газа или пропана, в нем может надолго сохраниться неприятный характерный запах. Поэтому в жидкость для промывки лучше сразу добавлять нейтрализаторы запаха. Подходит 9% уксус, марганцовка (марганцево-кислый калий, разведенный до бледно-розового цвета и полного растворения кристаллов), жидкость для мытья посуды.
Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.
Разметка
Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.
Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.
Можно сразу же наметить места сверления или прорезания отверстий под шампуры, но это проще сделать при уже готовом вырезе под крышку.
Места для петель, ручек, крепления ножек или опор также лучше намечать уже после вырезания отверстия под крышку.

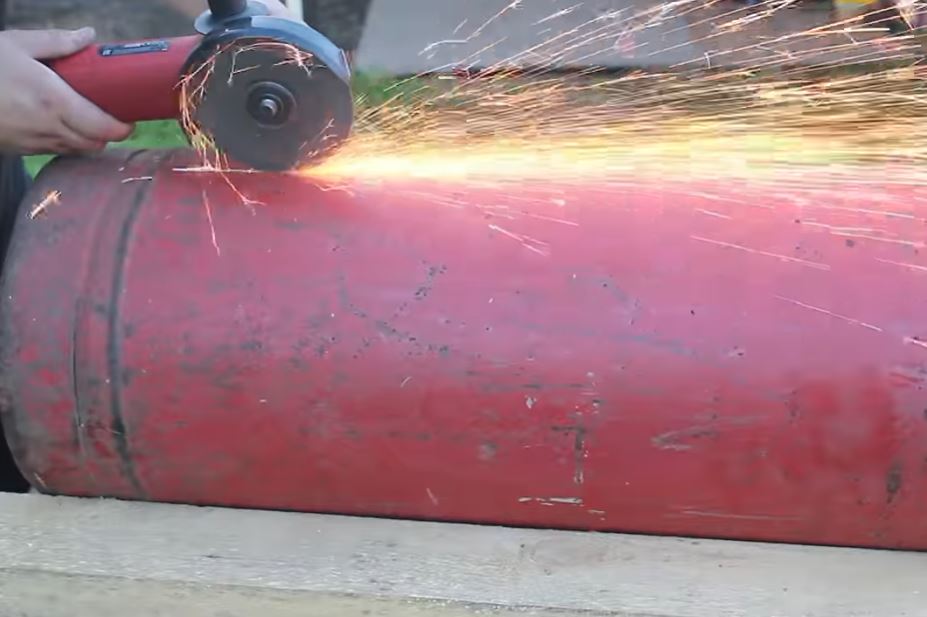

Разрезка баллона
Эта работа выполняется болгаркой с диском по металлу. Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.
На этом фото показан уже обрезанный баллон с прорезями под шампуры впереди, отверстиями напротив и прорезями для поддува ниже.
Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба
Крепление крышки и других элементов
После того, как все необходимые вырезы и отверстия сделаны, намечают место для петель крышки. Далее выполняют разметку по местам креплений петель, ручек, цепей-ограничителей, опор и прочего.
Приваривают необходимые детали на зачищенный до чистого металла баллон.
Обратите внимание – мастер предпочел усилить края выреза наваренной полосой
Вид сзади – петли усилены, приварено крепление к основанию.
Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.
Останется только зачистить металл и покрасить его – если есть такое желание. Нюансы покраски разобраны на видео.
Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.
Стадии изготовления мангала из газового баллона
Инструменты подготовлены, баллон безопасен, можно начинать работы.
Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.
1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.
2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.
3. Таким способом из одной тары образуется две составляющие мангала.
4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.
Должно получиться следующее:
После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.
5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.
6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.
7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.
8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.
9. Ручки привариваются, а потом плотно закручиваются.

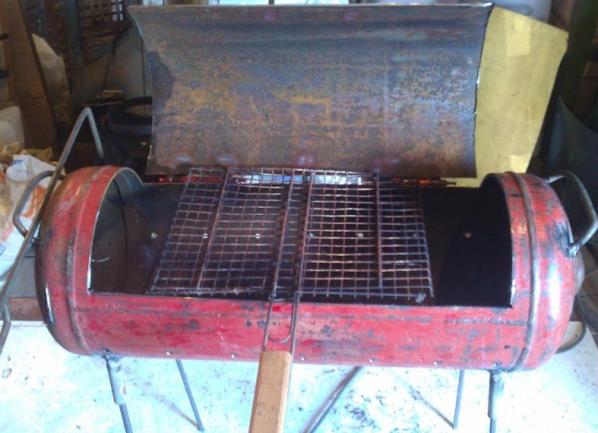

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.
11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.
12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.
13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.
14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.
Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.
Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.
Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.
Дополнительные работы
Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.
На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.
Вопрос размещения такого домашнего мангала сводится к таким вариантам:
- Кирпичная беседка.
- Открытая зона.

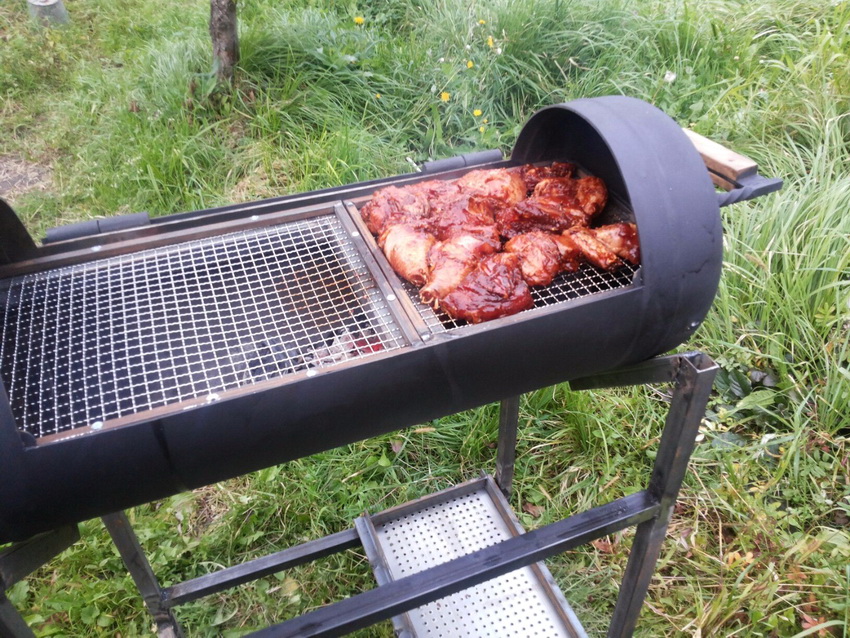

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.
О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.
Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.
