Вызов наждаку: как своими руками сделать гриндер по готовым чертежам с размерами

Самодельный гриндер: чертежи с размерами поворотного стола и советы по сборке

В домашних условиях можно сконструировать как простой вариант станка, так и более функциональное устройство. Для того чтобы расширить эксплуатационную принадлежность агрегата и обеспечить удобство работы, изготавливается опорный столик поворотного типа. Данная поверхность устанавливается со стороны самого объемного шкива.

Чертеж станка подготавливается в соответствии с его конструктивными особенностями

Преимущества использования поворотного столика очевидны. В первую очередь это позволит фиксировать деталь в определенном положении, что упростит ее обработку. При сборке поворотного гриндера своими руками стоит предусмотреть возможность смены направления абразивной полосы. Наждак в обязательном порядке должен перемещаться в ту сторону, куда была развернута рабочая поверхность.

Столик необходимо оснастить подвижным фиксаторным элементом – кронштейном. В этой детали должна быть реализована функция поворота относительно горизонтально лежащей оси на фиксированные углы.

Чаще всего для простых станков, создаваемых в домашних условиях, используют столик из дюралюминия. Возможен также вариант из дерева. Чертеж машины подготавливается в соответствии с ее конструктивными особенностями. Толщина поверхности, для изготовления которой применяется дюралюминий, должна быть не менее 15 мм

Это очень важно, так как более тонкий столик может не выдержать рабочих нагрузок

Функцию прижимной плоскости в этом случае осуществляет рама агрегата. Для этого необходимо провести подготовку рамы. Достаточно просто выполнить шлифовку одной из поверхностей каркаса – той, которая располагается у предметного столика.

Для изготовления простых станков, создаваемых в домашних условиях, используют столик из дюралюминия

Гриндер своими руками в домашних условиях из дрели: особенности сборки

Такое шлифовальное устройство можно выполнить более простым способом. Безусловно, сборка стационарного агрегата, который предназначен для установки на стол, является наилучшим вариантом, позволяющим проводить шлифовку различных деталей на постоянной основе. Существуют и другие, менее сложные варианты создания шлифовального устройства своими руками.

При желании можно изготовить своими руками гриндер из шлифмашинки или из дрели. Дрель является электрическим инструментом, поэтому требуется соблюдать правила безопасности при работе с таким устройством.

Необходимость в обработке металлических, а также деревянных заготовок возникает в быту довольно часто. Приобретать фабричный агрегат для небольших объемов работы – не самое лучшее решение. Проще всего изготовить простой гриндер, воспользовавшись дрелью.

Чаще всего для сборки такой шлифовальной насадки применяются такие подручные материалы, как дерево, пластмасса, фанера. Перед началом работы рекомендуется подготовить схему насадки, что позволит сделать гриндер своими руками. Видео на данную тематику также рекомендуются специалистами к просмотру, так как они освещают все нюансы, связанные со сборкой.

Стационарный гриндер из дрели на деревянной основе

Стоит сказать, что при работе с небольшими заготовками из пластмассы и древесины данный шлифовальный аппарат показывает себя практически не хуже, чем стационарное оборудование.

Еще одним плюсом подобного решения является то, что в современных моделях дрелей присутствует специальный контроллер. Его функция заключается в регулировке оборотов привода. Конструктивная простота и высока эффективность отражаются на популярности такого решения.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН.
Лист	Наименование	Примечание
1.	Общие данные.
2.	Рама ленточного гриндера.
3.	Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4.	Опорный стол. Упорная пластина, уши ленточного гриндера
5.	Шкив приводной ленточного гриндера.
6.	Ролик прямой ленточного гриндера 2шт.
7.	Ролик бочка ленточного гриндера.
8.	Втулка качения ленточного гриндера.
9.	Ось резьбовая ленточного гриндера 4 шт.
10.	Сборочный вид 1.
11.	Сборочный вид 2.
12.	Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Склеивание ленты

Современные изготовители абразивных материалов предлагают готовые к использованию ленты. Они могут быть в рулонах заданной величины или склеенные в кольцо. Обычно возникает необходимость изготавливать абразивную ленту для гриндера под конкретные размеры. Это производится путём склеивания полосы под конкретный размер. Для решения этой задачи потребуются следующие материалы:

• тесьма для склеивания абразивных материалов;
• клей;
• жидкость для обезжиривания (бензин или уайтспирит);
• струбцина или груз для сжатия склеенных частей.

Клеить ленту следует соблюдая следующую последовательность:

1. Размечают полосу абразива по длине с учётом стыка, который делается под углом. Чем он больше, тем длина соприкосновения больше.
2. Из тесьмы вырезают подложку необходимой длины. Она обеспечивает надёжность склеивания.
3. Поверхности подготавливают к нанесению клея: зачищают наждачной бумагой и обезжиривают.
4. Клеем покрывают подложку и часть ленты.
5. Аккуратно прижимают подложку к абразивной ленте и скрепляют их между собой с помощью имеющихся инструментов.

Если склейка проведена аккуратно самодельная лента прослужит достаточно долго. По своим потребительским характеристикам она будет не хуже, чем произведенные образцы на предприятии.

Преимущества самодельного станка

Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:

1. Минимальные затраты на работу и материалы.
2. Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
3. Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
4. Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
5. Большая коллекция видео по сборке гриндера своими руками из подручных материалов.

Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

1. Двигатель от старой стиральной машинки.
2. Мотор от дрели.
3. Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Подготовка чертежа для станка

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

1. Размеры и вид целой конструкции в двух проекциях.
2. Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Как выбрать ленту

Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:

1. Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
2. Требуемая жесткость ленты.

Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

https://youtube.com/watch?v=ZfG9tMTdH28

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.

Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Обзор фабричных моделей и цен

Разнообразие выпускаемых фабричных моделей делает большие трудности при подборе нужного агрегата. Выбор выполняется на основе следующих показателей:

• кол-во осуществляемых функций;
• технические свойства некоторых узлов и агрегатов;
• по стоимости, указанной заводом производителем.

Самым оптимальным считается подход на основе показателя «результативность – стоимость». Благодаря грамотному определению данного критерия можно подобрать успешный гриндер, по подходящей цене.

Гриндер ленточный Левша 610 относится к категории профессиональных станков. Он функционирует от от трёхфазной сети 380 в или двухфазной 220 в. Обладая поворотной станиной, которая может вертется на 90° обеспечивает обработку заготовок разной формы. Гриндер Левша 610 обеспечивает частота вращения ленты в 15 м/с. Этот ленточный гриндер оборудован двигателем мощностью 1,1 кВт. Он обеспечивает частота вращения 3000 оборотов в минуту.

Изготовитель предлагает несколько вариаций собственной продукции: 610pro, mg 610a, Левша 1250. Любая из указанных моделей обладает собственными конструкционными особенностями. К примеру, гриндер мастак 610 рассчитывается на применение ленты длиной в 610 мм. Похожими свойствами обладают гриндеры от компании мосгриндер.

Компания энергомаш предлагает гриндеры своего производства. Обладая мощной производственной базой они делают линейку гриндеров, которые предназначены для решения самых разных задач легкой обработки. По большей части это оборудование профессиональное рассчитанное на разную длину ленты.

Шлифовальную машину «Зубр» относят к категории многофункциональных переносных станков. Обладая 2-мя шлифовальными инструментами (круг и лента), она дает возможность решить фактически любые задачи зачистки и шлифовки. Благодаря угловому упору и фиксации наклонного угла стола для работы предусматривается возможность изменения плоскости обработки и обеспечения большой точности. Специализированная система отвода появившейся пыли и продуктов обработки делает лучше рабочие условия, уменьшает запылённость и пожароопасность.

Предусмотренная защитная система от непроизвольного включения электрической цепи обеспечивает выполнение правил техники безопасности.

Эта компания предлагает несколько типов шлифовального оборудования, которые относятся к категории гриндеров. К ним можно отнести такие семейства:

Любой из предлагаемых инструментов обладает собственными плюсами и минусами.

Одним из серьёзных недостатков считается цена. Она начинается с 24000 рублей и доходит до 41000 рублей. Чтобы не ошибиться с выбором из данных семейств, необходимо сформироваться с списком задач, которые предполагается решать при помощи приобретённого станка.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Гриндеры от Чапая

В настоящее время в литературе и на просторах интернета предлагается большое количество конструкций ленточных шлифовальных инструментов. Отдельные из них признаются более удачными, другие сложны в реализации.

Одними из удачных разработок признаются конструкции гриндеров от Чапая. Разработчик Андрей Чапай предлагает профессиональные инструменты и версии для домашней мастерской. Одним из существенных преимуществ этих моделей является широкий диапазон изменения углов обработки. Для решения этой задачи автором была предложена оригинальная конструкция поворотного стола. Такая конструкция легла в основу всех гриндеров профессиональной линейки. К ним относятся: ГЧ 10, ГЧ 12 и ГЧ 16. Они получили достаточно высокую оценку среди специалистов. Для расширения функциональных возможностей автор снабдил свои изделия устройством для крепления диска. Поворотная станина собранная из двух металлических листов толщиной в 12 миллиметров обеспечивает высокую надёжность работы всего инструмента.

Кроме профессиональных вариантов Чапай разработал мобильные версии (ГЧ610-63 и ГЧ610-71). Они удобны в работе и демонстрируют хорошие потребительские характеристики.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН.
Лист	Наименование	Примечание
1.	Общие данные.
2.	Рама ленточного гриндера.
3.	Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4.	Опорный стол. Упорная пластина, уши ленточного гриндера
5.	Шкив приводной ленточного гриндера.
6.	Ролик прямой ленточного гриндера 2шт.
7.	Ролик бочка ленточного гриндера.
8.	Втулка качения ленточного гриндера.
9.	Ось резьбовая ленточного гриндера 4 шт.
10.	Сборочный вид 1.
11.	Сборочный вид 2.
12.	Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

https://youtube.com/watch?v=XG59E9vI6lg

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

Фрезы для станков по дереву

И еще вариант

Все ответственные детали гриндера – цельную ленту, шкивы с покрытием, исключающим ее проскальзывание, ролики – можно приобрести по отдельности. Обойдутся они не так уж дешево, но все-таки не в тысячи заграничных и не в десятки родных «косух». Остальные детали гриндера, либо плоские, либо из профтруб, изготавливаются с помощью обычной настольной сверлилки или дрели. Вот где можно заказать детали для гриндера:

• https://www.cora.ru/products.asp?id=4091 – лента. Делают длины и ширины по желанию заказчика. Консультируют по абразивам и режимам обработки. Цены приемлемые. Срок доставки – вопросы к Руспочте.
• https://www.equipment.rilkom.ru/01kmpt.htm – запчасти (комплектующие) к шлифовальным станкам. Есть все, цены божеские. Доставка – см. пред.
• https://www.ridgid.spb.ru/goodscat/good/listAll/104434/ – то же, но иностранного производства. Цены дороже, доставка так же.
• https://www.pk-m.ru/kolesa_i_roliki/privodnye_kolesa/ – приводные колеса. Можно найти подходящие для гриндера.
• https://dyplex.by.ru/bader.html, https://www.syndic.ru/index.php?option=com_content&task=view&id=36&Itemid=36 – запчасти для гриндеров. Ленты на заказ не делают – выбирайте по каталогу. Ролики без осей; оси продаются отдельно. Качество безупречное, но все очень дорого. Отправка – в течение 2-х недель до границы. Потом – таможня их, таможня наша, Руспочта. Итого ок. 2 мес. Может не дойти, если какой-то тамошний чинуша сочтет товар санкционным. В таком случае с возвратом проплаты проблем нет за полным отсутствием для рядового гражданина реальных возможностей получить таковую.

В целом же, если вы мастер-любитель и гриндер нужен вам эпизодически, лучше сделать его самому целиком. Если же вы ИП и пользуетесь гриндером постоянно, а цена «настоящего» кусается, то оптимальным будет собрать свой с использованием готовых ответственных деталей.

Источник

Принципиальная схема конструкции гриндера и принцип его работы

Как мы уже говорили, конструкция гриндера напоминает простое устройство ручной шлифмашинки. Движение наждачной ленты осуществляется с помощью роликов, а их вращает электромоторчик. Чтобы лента натягивалась без провисаний, присутствует механизм для натяжения, передвигающий один из роликов. Отличие от ручного агрегата только в наличии устройства, фиксирующего обрабатываемую деталь. Оно представляет собой столик с поворотным механизмом и надёжными фиксаторами. Столик можно вращать, чтобы обрабатывать детали с разных сторон.

Для обеспечения мер безопасности во время работы с вращающимся механизмом гриндер оснащается акриловым экраном.

Конструкция ЛШМ

Весь механизм подсоединяется к универсальному станку с помощью надёжного крепежа. Модели заводского производства, без сомнения, довольно мощные и производят впечатление удобства управления. Но домашние мастера жалуются на ненадёжность штатных крепежей и чрезмерную длину ленты, которая требует мотора с высокой мощностью. Так что не только по причине дороговизны, но и из чисто практических соображений многие решаются на изготовление ленточного гриндера своими руками. Работа эта не такая сложная, как кажется, на первый взгляд, да ещё можно использовать бывшие в употреблении запчасти от других механизмов.

Какой двигатель выбрать при конструировании

В большинстве случаев для создания нового устройства используют двигатели от старых неиспользуемых приборов. Это либо швейные, либо стиральные машины. Также в качестве привода может быть использована дрель или болгарка.

Мастер не имеет возможности поменять скорость вращения старого двигателя. Поэтому главный параметр, от которого будет зависеть скорость ленты в станке — это диаметр шкива.

Конструктор самостоятельно должен рассчитать диаметр шкива. Регулировка числа оборотов может быть реализована путём изменения диаметра шкива. Поэтому для привода лучше использовать ременную передачу и таким образом менять диаметр шкива. Это соответственно будет изменять скорость шлифовальной ленты станка.

• Ремонт швейных машин своими руками: правила эксплуатации швейной машинки. Неполадки в работе швейных машин и пошаговая инструкция как их устранить самостоятельно

• Швейная машинка своими руками: примитивные модели и советы как построить машинку (100 фото и видео)

• Как сделать арбалет своими руками: пошаговое описание изготовления стрелкового оружия (видео + 95 фото)

В том случае если в качестве привода выступает дрель или болгарка, то можно использовать электронный регулятор. Такой прибор можно купить в магазине и стоит он не очень дорого.

Основные разновидности роликов для гриндера

В конструкции современных стационарных устройств с электроприводом важное место отводится роликам или же каткам. Они приводятся в движение мотором

Через них пропускается лента, имеющая абразивный слой для шлифовки заготовок. В результате лента движется, что делает возможной работу за таким станком.

Ролики или катки для гриндеров бывают первичные и вторичные

Выходной вал, являющийся конструктивным элементом электронного двигателя, стыкуется с ведущим катком приводного устройства. Все это детально указывается в чертежах гриндеров, с которыми можно ознакомиться в интернет-сети. Вращение, создаваемое двигателем, переходит на ведущий, а затем и на вспомогательные (ведомые) ролики. Таким образом, существует всего две разновидности катков: первичные и вторичные.

Положение вспомогательных катков можно регулировать, что позволяет контролировать глубину шлифовки. Натяжной механизм, являющийся компенсаторной системой, располагается на одном из катков. Именно из-за этого данный ролик именуется натяжным. При выходе из строя одного такого элемента его можно изготовить самостоятельно. Ролики для гриндера своими руками можно выполнить из подручных средств, однако стоимость их замены не так велика.

Ролики приводного настольного агрегата, используемого для шлифовки и заточки, являются важными элементами конструкции. Их функция заключается в удержании и равномерном распределении натяжения абразивной ленты.

Процесс изготовления

Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.

Читать также: Измельчитель веток своими руками для отопления чертежи

Основание, детали корпуса станка и двигатель перед сборкой

Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.

Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.

Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…

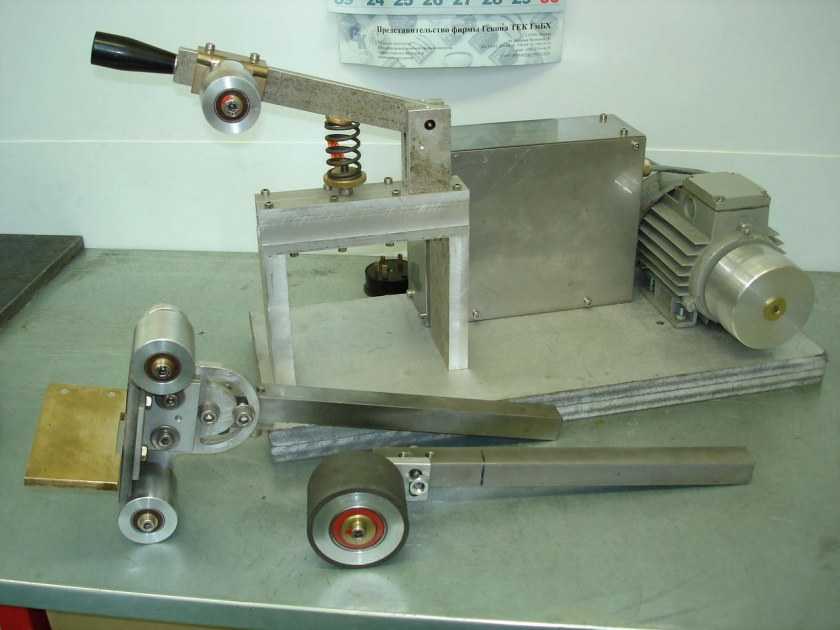

Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.

…так и в горизонтальном

Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты

Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.

Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.

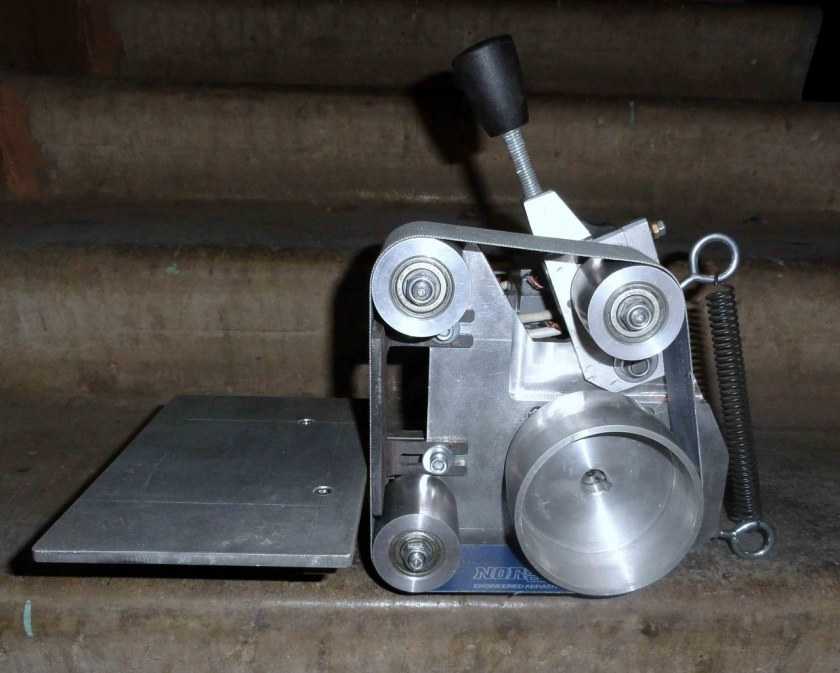

Готовый гриндер в горизонтальном положении с дополнительным столиком
