Кабель-каналы: виды и размеры, предлагаемые модели и варианты использования

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Разновидности и назначение

Материалы, из которых изготавливают короба, обычно имеют противопожарные характеристики. Обычно это оцинкованная сталь, алюминий или пластик.

1.Пластиковые кабель каналы достаточно универсальны в использовании, так как обладают хорошей гибкостью, и мягкостью материала, а так же исключительной влагостойкостью.

Эти качества позволяют использовать их на сравнительно неровных поверхностях, в помещениях с повышенной влажностью или на улице. Их можно легко распилить с помощью обычной пилы по дереву с некрупным зубом. Кроме этого, пластиковый профиль – это самый дешевый из существующих вариантов коробов.

При выборе пластиковых коробов вы должны рассчитывать на толщину и количество вашей проводки. Для каждого провода рекомендуется использовать отдельную ячейку внутри канала.

Обратите внимание! Дешёвые кабель каналы, имеющие только один замок весьма недолговечны, так как пластик на подвижных сгибах легко изнашивается, поэтому лучше покупать приспособления с двумя замками. 2

Изделия из стали прочны и имеют декоративную окраску, что позволяет подобрать короб необходимого цвета

2. Изделия из стали прочны и имеют декоративную окраску, что позволяет подобрать короб необходимого цвета.

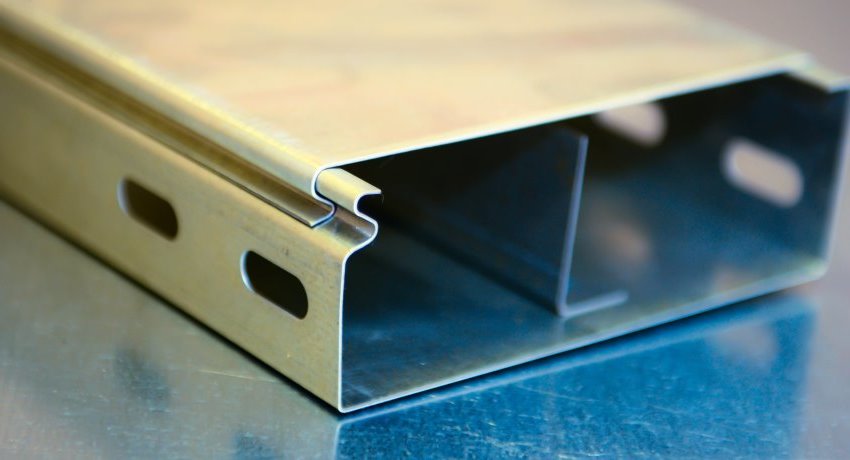

Изготавливают этот профиль из оцинкованной стали, чтобы предотвратить коррозию и увеличить срок службы конструкции.

Выбирая стальной канал нужно обратить внимание на наличие или отсутствие царапин на корпусе или крышке. Поскольку повреждение защитного слоя может привести к окислению металла, их присутствие на изделии не допустимо, особенно, если вы собираетесь использовать изделие для наружного монтажа

Стальной профиль короба часто имеет перфорированное основание, чтобы избежать  сверления отверстий при установке конструкции

Стальной профиль короба часто имеет перфорированное основание, чтобы избежать  сверления отверстий при установке конструкции.

3. Алюминиевые короба, как и стальные, имеют отличные противопожарные показатели, что позволяет использовать их и в производственных помещениях. Так же стоит отметить, что алюминий – это очень легкий металл, поэтому использование кабель каналов  из него позволяет снизить нагрузку на поверхность стены.

Не стоит забывать, что крепить кабель канал из металла следует на ровную поверхность, во избежание деформации и изломов профиля и обеспечить его плотное прилегание и легкое защелкивание замка крышки.

Обратите внимание! Лучше не приобретать изделия из алюминия с излишне тонкими стенками. Поскольку это крайне мягкий материал, замки – защелки на таких коробах быстро выйдут из строя. Выбор формы и цвета зависит только от ваших предпочтений и особенностей интерьера

Виды кабель каналов

При выборе наиболее подходящих кабель-каналов следует обращать внимание на технические характеристики и параметры представленных изделий. Изделия из пластика применяются только внутри помещений, а металлические конструкции могут использоваться не только для внутренних, но и для наружных электромонтажных работ

Кабель-каналы условно разделяются на следующие виды:

Мини-короба. С их помощью прокладываются одиночные линии не только под электрические, но и под телефонные, антенные и другие кабели. Для изготовления применяется изоляционный, ударопрочный самозатухающий пластик белого, серого или коричневого цвета. Конструкция корпуса может быть с крышкой или без нее.

Напольные короба применяются для всех видов кабельных линий. Они обеспечивают надежную защиту проводов и кабелей от повреждений. С одной стороны, профиль имеет круглую форму. Конструкция этих кабель-каналов позволяет выполнять ремонт на всех участках электропроводки. Материалом служит алюминий или ПВХ, цвета варьируются от белого до темно-серого. Могут использоваться при температурах от -150С до +600С. Сфера применения – административные, офисные и медицинские здания.

Плинтусные конструкции применяются как в жилых, так и в офисных помещениях. Они располагаются в месте образования угла между полом и стеной, делая монтаж недорогим и удобным. Конструкция включает в себя камеры для возможного размещения кабельных линий. Они успешно заменяют плинтус и прекрасно вписываются в интерьер.

Угловые каналы служат дополнением к плинтусным коробам и располагаются в углах помещения. За счет этого монтаж становится быстрым и удобным. Форма конструкции полукруглая, а цвет может быть белым или кремово-белым.

Рулонные или гибкие кабель-каналы выпускаются длиной 20 м. Благодаря клеящейся поверхности, соединение осуществляется быстро и прочно. Внешние и внутренние углы могут регулироваться по размеру, существенно облегчая монтаж. Применяется, в основном, для офисных и промышленных зданий.

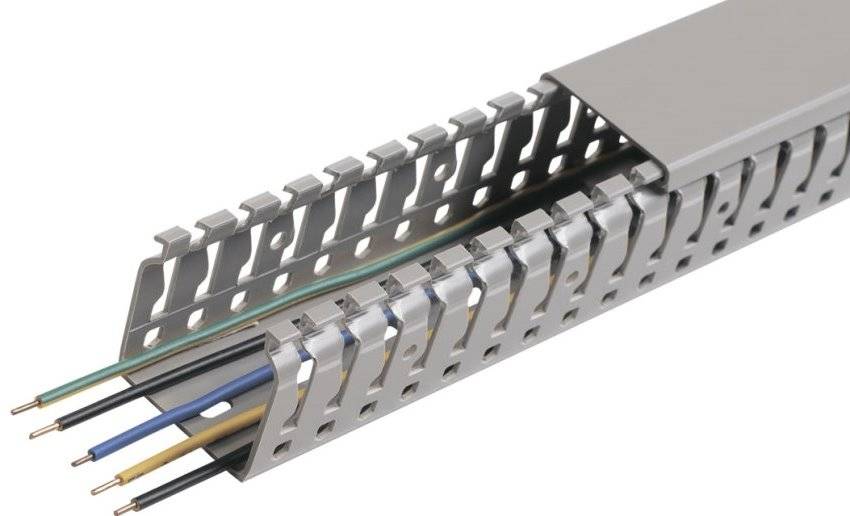

Перфорированные короба используются для щитов управления и распределения. С их помощью распределение проводов выполняется без какой-либо путаницы. Стандартная длина изделия – 2 метра.

Парапетные короба применяются для прокладки силовых и информационных кабельных линий. Они отличаются большим количеством размеров и широкой цветовой гаммой.

Короба под дерево выполняются с различными оттенками под текстуру дуба или сосны. Особенно популярны в частных и загородных домах.

Прозрачные кабель-каналы выполнены в виде компактного прозрачного профиля. Чаще всего в них прокладываются светодиодные ленты, а небольшие размеры позволяют размещать подобные конструкции даже на потолках.

Проволочные короба изготавливаются в виде сетчатого лотка. Эти конструкции применяются на промышленных предприятиях. Основой каркаса служит проволока диаметром от 3 до 5 мм, покрытая порошковой краской или защитными полимерами. Такая конструкция обеспечивает свободный доступ для ремонта и чистки проводов, способствует их охлаждению при передаче электроэнергии высокой мощности.

Лестничные лотки предназначены для прокладки кабелей в нежилых помещениях. Они могут использоваться как в самом здании, так и на улице. Температурный диапазон очень широкий, что дает возможность эксплуатировать изделия в самых разных условиях.

Полезные рекомендации электрика

Изделие крепится с помощью:

• обычных саморезов, предназначающихся для работы с металлом или деревом (лучше применять пресшайбы);
• жидких гвоздей – специального высокопрочного строительного клея;
• двухстороннего скотча.

Чаще всего крепёж ведётся на саморезы. Если поверхность деревянная, канал прикручивается сразу. Если основание бетонное или кирпичное, сначала бурится перфоратором отверстие на 6 мм., вставляется пластиковый дюбель, а уже в него заворачивается саморез с коробом (можно использовать дюбель-гвозди). Оптимальное расстояние между крепёжными элементами – 40–50 см, но, чем больше неровностей на поверхности, тем чаще нужно делать шаг.

Выполнять работу нужно медленно и аккуратно, иначе можно испортить и профиль, и поверхность. Старайтесь закрывать крышки плотно и надёжно. Будет лучше, если у них имеется двойной замок (продавцы-консультанты знают об этом). Разметку и монтаж легче всего вести при помощи лазерного уровня. Он сразу выставит Вам горизонтальные и вертикальные плоскости, что очень удобно.

Кабель канал – приспособление, которое не только скроет провода, но и придаст «изюминку» дому или бане, благодаря интересному дизайну. Для прокладки электропроводки использование короба – это безупречное решение!

Анекдот в тему: Конец рабочего дня… В бытовку к прорабу вбегает запыхавшийся электрик-стажёр и кричит: — Степаныч! Чё делать-то? Девки уже стены заштукатурили, а я проводку забыл! — Эх, студент, сколько тебя учить, что про водку на стройке забыть никогда нельзя!

На этом всё. Мира Вашему дому и до скорых встреч! Пока!

Цитата мудрости: В споре часто побеждает дерзость и красноречие, а не истина (Менандр).

Материалы, используемые при производстве кабельканалов

Для изготовления этих изделий используются:

• Алюминий.
• Сталь с цинковым покрытием.
• Пластик.

Пластиковые приспособления обычно устанавливаются на стенах, а также под потолками. Металлические кабельные каналы могут монтироваться на пол, поскольку они устойчивы к высоким нагрузкам.

Разновидности кабель-каналов на видео:

Оцинкованная сталь

Для изготовления защитных приспособлений из этого материала применяется цельный прокатный профиль, покрытый цинком и окрашенный полимерами.

К достоинствам металлических кабельных каналов относятся:

• Высокая степень защиты электрического кабеля от механических внешних факторов и электромагнитных волн.
• Легкость установки.
• Пожарная безопасность.
• Наличие легкосъемной защелкивающейся крышки.
• Исполнение в различных цветах.

Защитный короб из металла нередко используется в офисных помещениях для укладки кабелей малого сечения, поскольку он успешно заменяет пластиковые приспособления.

Анодированный алюминий

Алюминиевые кабельканалы чаще всего применяются на складах, а также в условиях промышленных предприятий при монтаже открытых линий. В более редких случаях они находят место в домашнем интерьере, выдержанном в стиле хай-тек.

К основным преимуществам этого материала относятся:

• Устойчивость к электромагнитным импульсам.
• Невосприимчивость к солнечному ультрафиолету.
• Высокая ударопрочность.
• Устойчивость к температурным перепадам.
• Пожарная безопасность.

Слабым местом такой конструкции является сложность установки. Для крепления канала и крышки используются дюбели, поэтому без специального инструмента при монтаже не обойтись.

Огнеупорный пластик

Конструкции из этого материала распространены наиболее широко. Кабели укладываются внутри закрытого защитного канала, который может иметь различное сечение – круглое, прямоугольное или треугольное, а также плоское.

К достоинствам пластиковых конструкций относятся:

• Невосприимчивость к коррозии.
• Простой механизм крепления.
• Возможность быстро отрезать кусок короба нужной длины.
• Устойчивость к температурным перепадам.
• Маленький вес.

Приспособления, выполненные из пластика, оснащаются крышкой, которая легко устанавливается и снимается без использования инструментов.

Как крепить кабель-канал на разных поверхностях

Приклеить кабель-канал можно на поверхности из гипсокартона, дерева, фанеры, ДСП, а также на стены, оклеенные обоями. Для этого используют любой клей, подходящий к материалу основания и пластику. Чаще всего используются жидкие гвозди. Преимущество такого способа – относительная простота и чистота процесса, недостаток – приклеенный профиль можно будет оторвать только вместе с куском покрытия. Как клеить кабель-канал:

1. Нанесите клей на отрезок короба. Лучше, если он будет нанесен в виде зигзага с шагом в 1,5 ширины профиля.
2. Приложите профиль к стене, чтобы на ней осталась часть клея, а затем отложите в сторону. Клей на стене должен загустеть.
3. Вновь приложите пластиковый отрезок к стене и сильно прижмите до застывания клея. Многие дополняют клей гвоздями, забивая их в короб через 50–60 см. Но здесь нужно быть предельно осторожным – пластик может треснуть от вбивания гвоздя.
4. Кабель можно укладывать в приклеенный канал только после полного высыхания клея.

На деревянное основание короб лучше всего прикрепить саморезами:

1. Возьмите тонкое сверло по металлу (3 мм) и проделайте в дне короба отверстия под шурупы с шагом около 50 см. Если поверхность неровная, уменьшите шаг крепления до 30–40 см или даже меньше, чтобы между профилем и стеной не оставалось просветов. В узком коробе располагайте отверстия посредине, в широком – зигзагообразно.
2. Приложите профиль к стене и зафиксируйте его, например, малярным скотчем.
3. Закрепите короб саморезами, ввинчивая их через проделанные отверстия. Это удобно делать шуруповертом с удлиненной битой.

Если у вас стена (потолок) из кирпича, бетона или камня, придется крепить кабель-канал на дюбеля:

1. Просверлите в коробе крепежные отверстия, как под саморезы.
2. Приложите его к стене и через отверстия отметьте карандашом места креплений. Уберите короб.
3. Пробурите в стене отверстия под дюбели. Стандартная рекомендация – дюбели 6 × 40, для сверления отверстий под них подойдет 6-миллиметровый бур.
4. Забейте дюбели.
5. Вновь приложите профиль и прикрутите его к стене с помощью шуруповерта или отвертки.

Поскольку монтаж на дюбели довольно хлопотный, возникает соблазн сократить процесс, и пробурить отверстие под дюбель сразу сквозь приложенный профиль. Этого делать не стоит – пластик может треснуть или сместиться при работе перфоратора. Далее рассмотрим еще несколько нюансов монтажа коробов.

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

• Перфоратор.
• Дюбель-гвозди.
• Острый нож.
• Уровень и карандаш.
• Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

• Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
• Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
• При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
• При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений. При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
• При подземной прокладке важна водонепроницаемость, а также жесткость.

Советуем изучить — Какие обои выбрать для кухни с учетом всех требований

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Характеристика кабельных каналов

Как показывает практика, металлические модели изделий намного качественнее, чем пластиковые аналоги. Для их производства используется 2 материала:

• оцинкованная сталь;
• анодированный алюминий.

Металлические кабельные каналы легко выдерживают огромные нагрузки.

Короба из первого материала имеют огнеупорные свойства. Их применяют при оборудовании системы видеонаблюдения, оповещения. Стальные конструкции обеспечивают защиту проводам от внешних повреждений, нежелательного воздействия электромагнитного излучения. Стоимость таких моделей намного выше, чем подобных пластиковых.

Обратите внимание! Металлические короба больше всего подходят для помещений с высокой степенью пожарной опасности. Лоток оцинкованный

Лоток оцинкованный

Кабель-каналы из анодированного алюминия защищают проводку от электромагнитного излучения. Такой материал обладает значительной устойчивостью к огню, внешнему механическому воздействию. К тому же он достаточно практичен, долговечен.

Алюминиевый кабельный короб

Достоинства металлических изделий:

• высокая пожарная безопасность;
• простота установки;
• огромный выбор цветов;
• предусмотрена крышка с надежной защелкой.

Дополнительно стальной короб ударопрочный, не боится перепадов температуры и влияния прямых солнечных лучей.

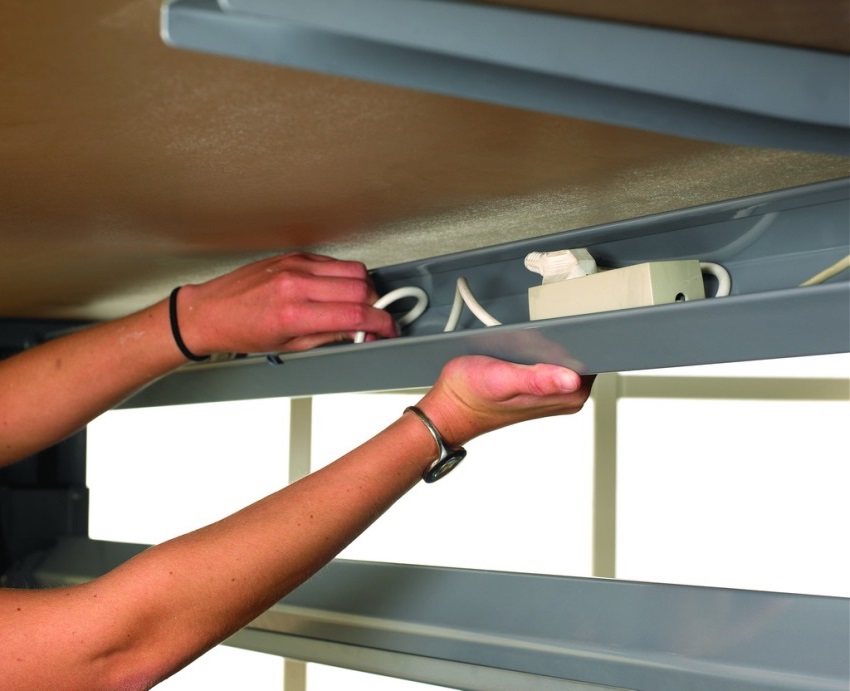

Плюсы и минусы электропроводки в кабель-канале

Использование электротехнических лотков сопровождается следующими положительными моментами:

1. Монтаж выполняется с применением минимального количества инструментов.
2. Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
3. Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
4. Можно без проблем добавить точки подключения.

Единственным неочевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.

Современные кабель-каналы для электропроводки: основные определения

Изделия этой категории не предназначены для установки силовых линий внутри труб, в глубине строительных конструкций, бетонной стяжки. Их применяют для прокладки с применением открытых методик. В соответствии с целевым назначением можно уточнить требования ГОСТа по кабель-каналам такого типа:

• Они пригодны для монтажа силовых и слаботочных коммуникационных цепей.
• Эти изделия не могут использоваться, как штатная замена защитным оболочкам проводников.
• С их помощью допустимо разделение кабелей, а также формирование специализированных групп.
• Они способны выполнять функции несущих конструкций, декоративных и дополнительных защитных коробов для кабеля.

Монтажная схема

В других частях статьи будут рассмотрены разные модификации, в этом списке приведены особенности типовых компонентов конструкции:

• Финишные заглушки (1) устанавливают на торцах для эстетической завершенности линий и предотвращения попадания внутрь загрязнений.
• Универсальная установочная коробка (2) нужна для последующего монтажа розеток, выключателей, диммеров, иных электротехнических устройств.
• Переходным элементом (3) прикрывают короб для электропроводки в местах стыков прямых участков.
• Этот сложный адаптер (4) используют для подсоединения напольной линии распределительной коробкой (5). Подобные ответвления устанавливают вместо стандартных удлинителей.
• Внутренний (6) и внешний (7) угол, поворот на 90° применяют для перехода линии по контуру комнаты без разрывов и других видимых дефектов.
