Какие бывают кабельные каналы (короба, лотки)

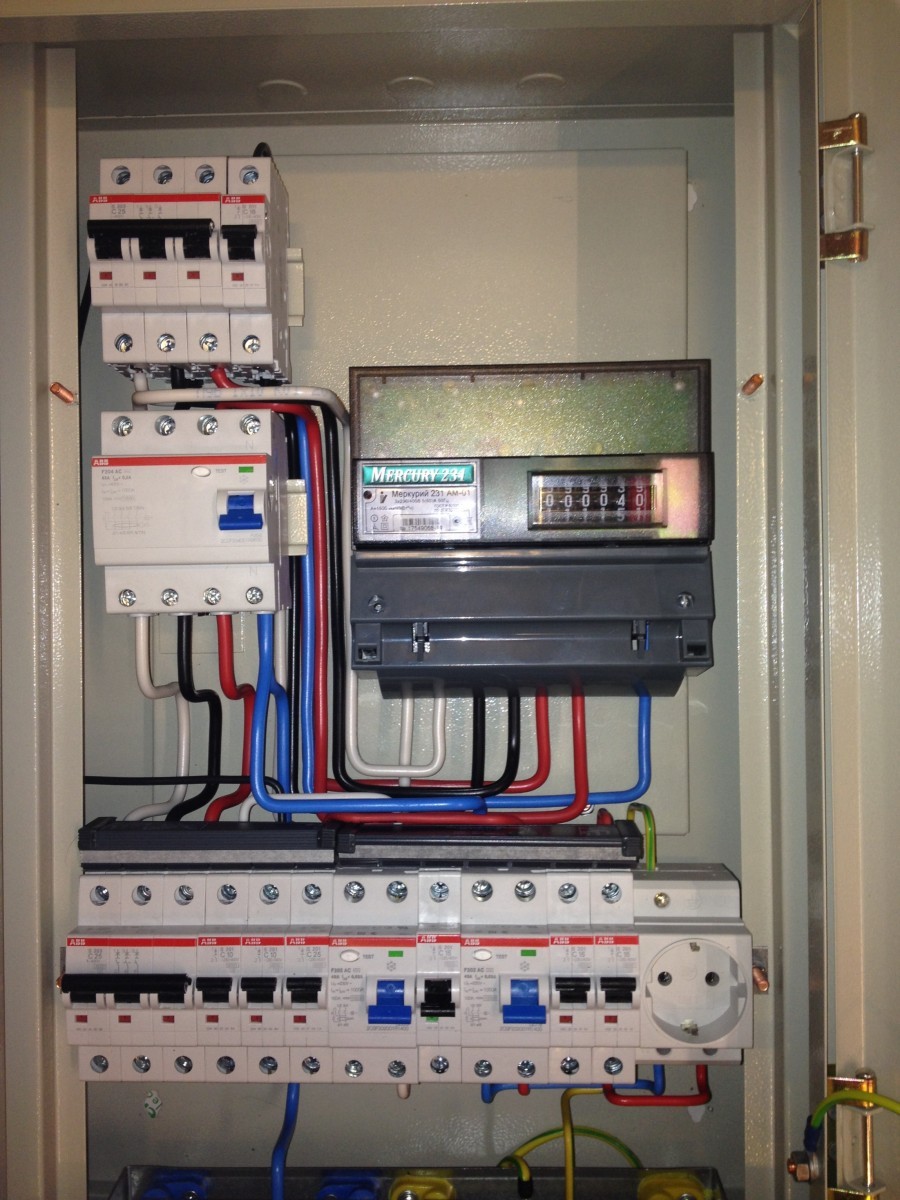

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Используемые материалы

Для расположения кабелей электроснабжения с напряжением до 1000 В используются металлические лотки изготовленные из тонколистовой стали антикоррозионной оцинковкой. Толщина металла достаточна для того чтобы придать конструкции достаточный уровень прочности и жесткости, обычно составляет от 0,6 мм до 1,0 мм в зависимости от габаритов и области применения. Оцинковка изделий может осуществляться двумя методами:

  • Во-первых, метод Сандзимира. Он представляет собой прокатку плоского стального листа доведенного до большой температуры в ванне с расплавленным цинком. Такой метод дает конечное изделие доступной стоимости и довольно высокую защиту от коррозии. Однако формовка профильного изделия осуществляется по уже обработанной заготовке, следовательно, в местах резки и перфорирования повышенная вероятность возникновения коррозии, при толщинах металла выше 2,0мм.
  • Во-вторых, метод погружения. Готовые изделия, предварительно протравленные, погружают емкость с раствором цинка. Такой способ стоит несколько дороже, но даёт антикоррозионное покрытие гораздо надежнее.

Кабельные короба из нержавеющей стали, как перфорированные, так и неперфорированные широко применяется в химической и пищевой промышленности. Сфера их использования обусловлена высокой степенью устойчивость к внешним агрессивным химическим и биологическим факторам. Материалом изготовления изделия служат низкоуглеродистые ферритные и аустенитные стали марок AISI 304/316/430.

Этапы монтажа

Работу начинают с составления чертежей и разметки стены. После этого делают отверстия, устанавливают и закрепляют короба, помещают кабели в полость.

Схема электропроводки

На первом этапе определяют расположение элементов электропроводки в доме или квартире. Схему при наличии соответствующих знаний можно нарисовать самостоятельно. В остальных случаях придется обращаться к специалистам.

Чертеж прокладки кабель-канала

На следующем этапе составляют подробную схему, включающую все лотки, розетки, выключатели, щитки и распределительные коробки. Чертеж рекомендуется составлять с помощью компьютерной программы, выводящей трехмерное изображение.

Разметка трассы

Стены, пол и потолок размечают в местах расположения каналов и других элементов сети. Для поддержания вертикали и горизонтали пользуются уровнем и отвесом. Лазерный нивелир заменяет оба этих инструмента.

Подготовка кабель-канала

На этом этапе приобретают короба соответствующих размеров. Изделия нарезают по мере установки изделий. Нужно помнить, что каналы не комплектуются фурнитурой. Соединительные элементы придется покупать отдельно.

Для получения красивого стыка нужно сделать следующее:

  1. Подготовить 2 короба. Один укладывают целиком.
  2. Отрезать второй канал на нужную длину. Ту же операцию проделывают с крышкой.
  3. Установить отрезок крышки на цельный лоток. Защелкивают нетронутую защитную накладку.

Укладка по трассе

Крепить электротехнические изделия можно саморезами, жидкими гвоздями, дюбелями. Крепеж желательно вкручивать в шахматном порядке. Клей наносят на обратную сторону лотка зигзагообразными линиями.

Монтаж углов и стыков

Главным требованием на этом этапе становится отсутствие выраженных зазоров между элементами после закрытия крышек. Для этого нужно несколько раз отмерить и аккуратно нарезать их ножовкой, торцовкой или стуслом.

При самостоятельном монтаже нужно пользоваться фурнитурой, скрывающей недочеты. Остающиеся после установки соединителей зазоры закрывают герметиком.

Существует и другой способ: вместо отрезания заготовок под углом подгоняют стенки оснований под полную ширину. Короба размещают внахлест.

Закрепление кабелей

После монтажа всех коробов нужно уложить провода

Перед тем как закрыть торец кабель-канала и защелкнуть крышку, важно зафиксировать содержимое лотка

При выполнении работ учитывают следующие правила:

  1. Нельзя соединять в канале силовые провода. Наличие скруток повышает риск возгорания.
  2. Телевизионные, компьютерные и телефонные линии нужно укладывать в отдельные лотки. Смешивание таких кабелей с силовыми не допускается.
  3. Провода в коробах следует фиксировать хомутами и распорками.

Закрытие крышки

Уложив провода и подключив все элементы, электрик должен активировать подачу электричества, проверить работоспособность системы. Обнаруженные недочеты нужно устранить.

Для поиска неработающей ветки используют специальный инструмент. Если сеть функционирует нормально, защелкивают крышки кабель-каналов.

Выбор электротехнического короба

Пластиковые лотки с крышкой для монтажа сети электроснабжения внутри помещений подходят идеально. В продаже доминируют различные оттенки белой расцветки, гармонично выглядящей на фоне многих цветов, в которые оформлены стены и перекрытия домов. Главным критерием выбора будет ширина короба, которая должна вместить все монтируемые кабели. Её рассчитывают с запасом под будущие нужды.

Приобретая основную деталь проводки, нужно не забыть и о фурнитуре: переходах, заглушках, стыках. Эти элементы упростят процесс монтажа и сделают внешний вид трассы гораздо эстетичнее.

Ну и, конечно, все части конструкции не должны иметь трещин, сколов, прочих дефектов. Особенно это касается торцов, которые при неровной нарезке сложно подогнать идеально. Несколько советов по покупке:

  • Кабельные каналы в виде гофротрубы предназначены исключительно для гибкого провода.
  • Короба маленького профиля нарезаются остро отточенным ножом, широкие — пилой с мелким зубом. При использовании болгарки профиль может расплавиться.
  • Монтаж кабель каналов начинают от электротехнической арматуры (светильники, розетки, выключатели, разветвительные коробки).
  • Количество крепежа приобретается из расчёта одна штука на каждые полметра лотка.
  • Короба из жёсткого профиля устанавливаются на ровные поверхности.

Габаритные размеры лотка

Габаритные размеры лотка определяются площадью полезного сечения кабеля, прокладываемого в лотке. Высота кабельного лотка должна быть не меньше максимального диаметра самого большого кабеля или пучка проводов в прокладке. Ширина кабельного лотка должна позволять прокладывать кабель в несколько рядов, также возможна установка в лоток перегородки для разделения силовых и слаботочных сетей. Заполняемость лотков определяется исходя из требований ГОСТ Р 50571.5.52 2011.

При расчете объема кабеля в лотке недостаточно учитывать только его диаметр, потому что при прокладке кабель никогда не укладывается вплотную и параллельно. Рекомендуется использовать полезное сечение кабеля, которое учитывает промежутки между кабелями в лотке.

Расчет полезного сечения одного кабеля осуществляется по формуле :

где:

  • Sп- полезное сечение кабеля, мм2;
  • D — наружный диаметр кабеля, мм, (предоставляет производитель кабеля).

Площадь полезного сечения, занимаемая несколькими кабелями разного диаметра в лотке, рассчитывается по формуле :

где n — количество кабелей одного диаметра.

Полученное значение S’ рекомендуется увеличить на 30%. Этот запас может понадобиться при прокладке дополнительного кабеля:

S=1.3•S’

Далее значение S сравниваем с Sтиз (полезное сечение лотка, в котором размещается кабель) из каталога ДКС и выбираем ближайшее большее значение лотка с учетом требований ПУЭ (п. 2.1.61 изд. 7).

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

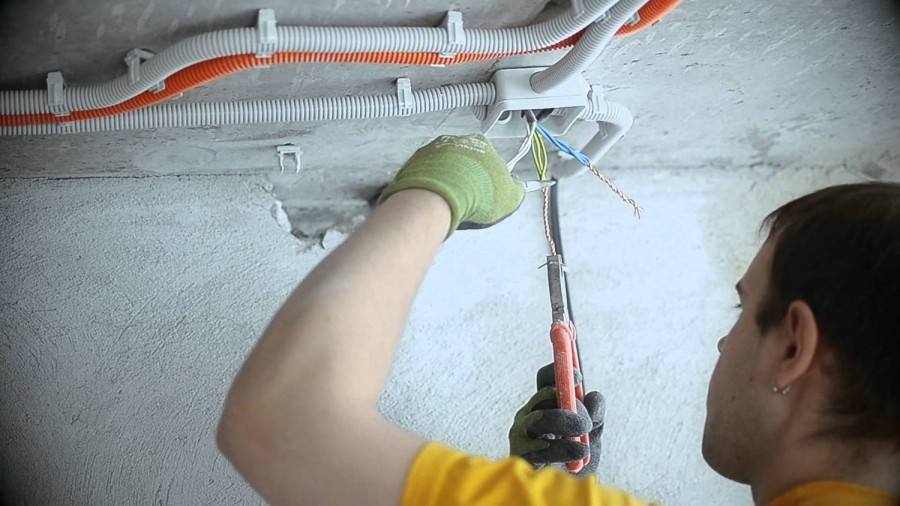

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

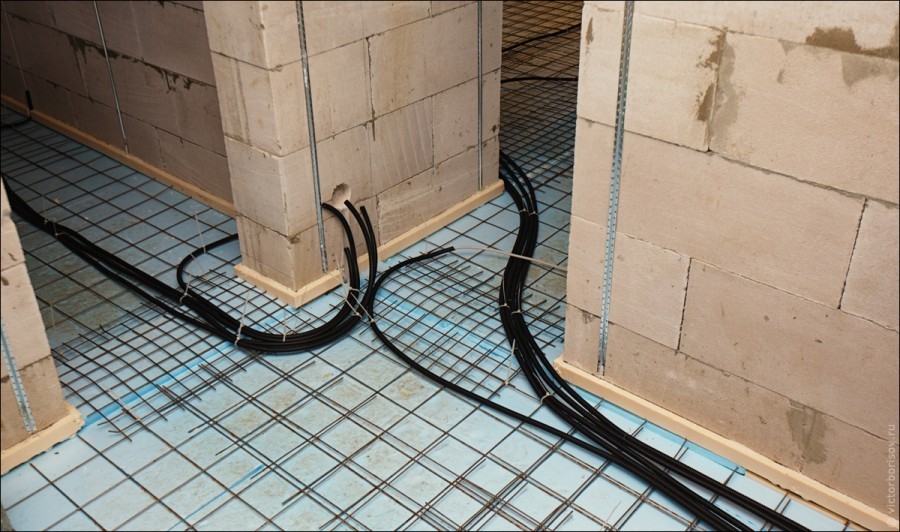

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер12*1215*1016*1620*1025*1625*2530*1040*16
Кол-во в упаковке100100708042305024
Кол-во в упаковке200200140160846010048
Размер40*2540*4060*4060*6080*4080*60100*40100*60
Кол-во в упаковке161220121512129
Кол-во в упаковке3224402430242418

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Характеристики

Какие технические характеристики влияют на выбор лотка?

  • Длина отдельного элемента конструкции. Обычно она равна 3 метрам: при большей длине и монтаж, и транспортировка лотка в помещении затруднены.
  • Ширина, высота направляющего профиля и толщина его металла. Эти параметры взаимосвязаны: чем шире лоток, тем больше на нем пространства для кабеля, а значит – тем больше нагрузка на него. Стало быть, увеличиваются и требования к прочности. В качестве образца модельного ряда рассмотрим продукцию итальянского бренда DKC. Покупателю предлагаются изделия шириной от 200 до 600 миллиметров при высоте направляющего профиля 50, 80 и 100 мм. Толщина направляющей (лонжерона) – 1,2 миллиметра у младших моделей и 1,5 – у старших. Цена изделий пропорциональна расходу материалов на их производство – примерно от 500 до 1000 рублей.


Лоток ДКС 200х50 миллиметров.

  • Равномерно распределенная по площади нагрузка на лоток может достигать 300 килограммов на погонный метр. При достаточной прочности изделия стоит помнить про дополнительный ограничивающий фактор – несущую способность конструкции, на которой закреплен лоток.
  • Все лестничные лотки по определению имеют степень защиты IP 00 – просто потому, что они представляют собой открытые конструкции.
  • Диапазон рабочих температур для всех металлических лестничных каналов – от -60 до +90 градусов. Нижняя граница обусловлена хрупкостью металла при экстремально низких температурах (прежде всего по отношению к ударной нагрузке). Верхняя – возможностями применяемых для крепления кабеля пластиковых хомутов и самой изоляции.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Назначение кабель-канала

Приспособление создано для скрытия неэстетичных проводов. Укладку кабелей в каналах выполняют после окончания ремонта. Помимо маскировки, короба дают доступ к проводке.

Они изготавливаются из негорючих материалов, рассчитаны на длительное использование. Канал имеет вид прямоугольного короба с защелкивающейся крышкой. В полость помещают провода, после чего закрывают их.

Канал не проводит ток, он гибок, прочен и устойчив к воздействию агрессивных веществ. Кабель-каналы применяют при обустройстве проводки в производственных, жилых, подсобных помещениях.

Отличия короба и лотка

Во-первых, главным отличием этих конструкций является материал. К примеру, лоток зачастую изготавливают из негорячих металлов. Что касаемо короба, он изготавливается из нержавеющей стали и других материалов, так как они не поддаются горению. Обе конструкции используются для комфортного проведения проводки и защиты от механических повреждений. Коробка – это закрытый механизм, который оснащен защитной крышкой и глушителями. Лоток представлен некой конструкцией в форме решетки, это свойство позволяет не только потратить меньше материала, но и сэкономить средства.

Читать также: Самодельные заточные станки для строгальных ножей

Исходя из этого, короб обеспечивает высокую защиту кабелей от различных повреждений, а лоток не способен защитить кабель от внешних повреждений, так как является конструкцией открытого типа. Конечно же и применяются эти конструкции в разных сферах. Существуют коробы с крышкой, а также глухие. Коробы используют как во внутренних, так и во внешних помещениях. На сегодняшний день кабели проводят в коробах и лотках. Данные способы весьма интересные и современные, так как у вас есть доступ к проводке, и вы с легкостью можете проверить ее состояние. Зачастую готовый короб представляет собой длинную конструкцию, длина которого составляет примерно два метра с дополнительными перегородками или без них. Комплектация короба соединяется между собой специальными болтами.

Один из способов открытой прокладки проводов в квартирах и домах — кабель каналы. Они используются в тех случаях, когда скрытая прокладка по каким-то причинам невозможна или нежелательна.
