Что такое гидроудар
Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.
Гидроудар в системе водоснабжения
Простыми словами гидроудар-это резкий скачок давления в трубах
Гидравлический удар бывает:
- Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
- Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.
Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.
При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.
Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.
Причины возникновения гидравлического удара
Основными причина , возникновения гидроудара системе водоснабжения:
- Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
- Поломка или отключение циркуляционного насоса, насосной станции.
- Воздушные пробки в системе водопровода.
- Перепады сечения водопроводных труб.
В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.
И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.
Трещина в трубе-после гидроудара
Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.
И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.
Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы
Последствия гидроудара
Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.
От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.
Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.
Последствия гидроудара- затопило квартиру
В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.
Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.
Какие последствия гидроудара
Последствия удара поршня об прокладку в цилиндре бывают разные, так если машина стояла, и мотор работал исключительно на холостом ходе, он просто может заглохнуть. Если автомобиль во время гидроударя двигался, последствия будут более серьёзными, поскольку давление на поршень со стороны КШМ будет продолжаться, создавая большие усилия. В данном случае может произойти деформация и разрушение вкладышей, шатунов, колец и коленчатого вала.
Когда происходит обратный ход поршня мелкие обломки деталей, попадая в имеющийся зазор между стенкой цилиндра и поршня, могут пробить стенку или заклинить поршень, после чего двигатель уже восстановлению не подлежит. Это самое тяжёлое последствие от гидроудара двигателя, которое наиболее опасно для дизельных агрегатов, поскольку у них объём камеры сгорания значительно меньше, а степень сжатия гораздо выше.
Когда машина едет с невысокой скоростью и силы инерции на детали КШМ не столь велики, то импульс гидравлического удара не будет резким, что поможет сохранить узлы от разрушения.
Кроме этого последствия гидроудара двигателя сказываются и на других деталях мотора. Существуют случаи, когда сильное давление влияло на деформацию головки цилиндра. Внезапная остановка коленвала при работе силового агрегата приводит к высокому механическому напряжению, которое действует на приводные ремни и цепи, а также на регуляторы их натяжения. По этой причине они могут растянуться или порваться, что потребует их замены.
В таких случаях в последнюю очередь страдает коленчатый вал. Он может деформироваться или сломаться уже вследствие разрушения поршня или шатунной передачи. Разрушение головки шатуна после гидроудара, как правило, не носит следов побежалости и перегрева. Её вид остаётся обычным.
Защита от гидроудара
Чтобы защитить трубопровод от гидравлических ударов, нужно:
Плавно открывать/закрывать запорные элементы
При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. При этом ударная волна будет иметь незначительную силу, а следовательно, мощность гидравлического удара будет минимальной. Но не во всех случаях возможно обеспечить плавное закрывание крана
Далеко не у всех моделей вентильная конструкция, многие современные краны имеют шаровую систему – достаточно одного неосторожного резкого поворота и кран придёт в положение «закрыто»

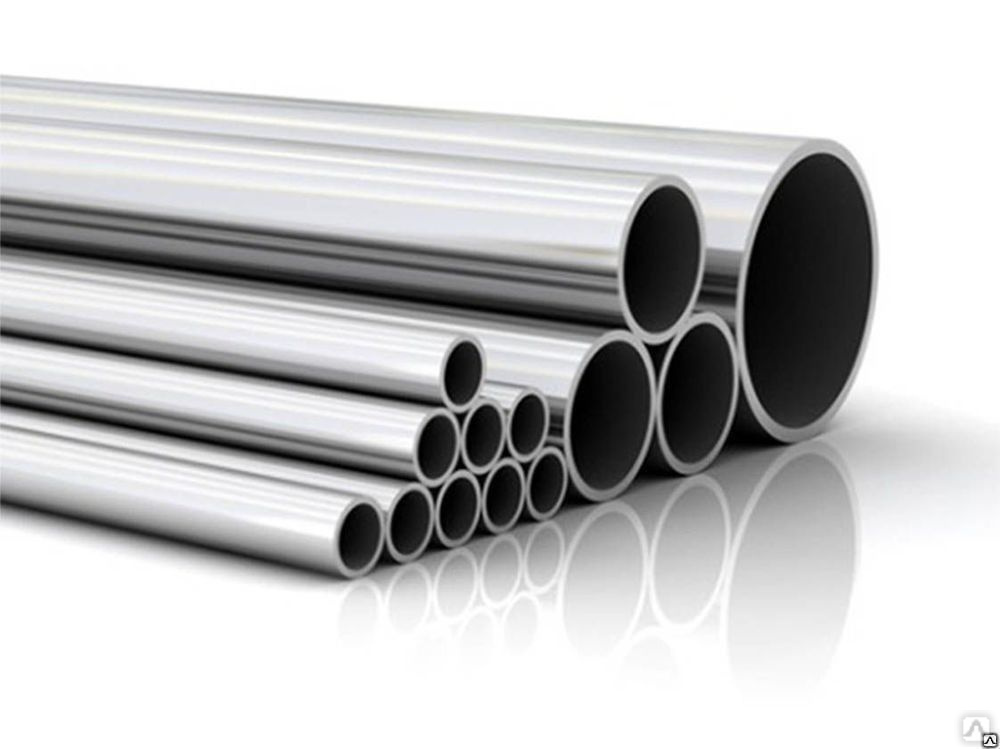

Использовать трубы большого диаметра
В трубопроводах большого диаметра рабочая среда движется с меньшей скоростью, чем в системах с более маленьким диаметром. А чем скорость перемещения потока жидкости меньше, тем слабее сила гидроудара. Однако данный способ гораздо затратнее. Расходы увеличиваются за счёт более высокой стоимости труб и теплоизоляции.
Установить амортизирующее устройство
Данное устройство располагается по направлению движения рабочей жидкости. В качестве амортизатора используется отрезок трубы из эластичного пластик либо каучука, которым заменяется часть жёсткой трубы перед термостатом. При возникновении гидравлического удара происходит растяжение эластичного отрезка и частичное гашение силы удара.
Использовать компенсаторное оборудование
Для сбрасывания лишней жидкости до момента нормализации давления в трубопроводе используется гидравлический аккумулятор. Данное оборудование выполнено в виде герметичного бака, оснащённого мембраной и воздушным клапаном. Мембрана изготавливается из эластичного материала, бак – из стали.

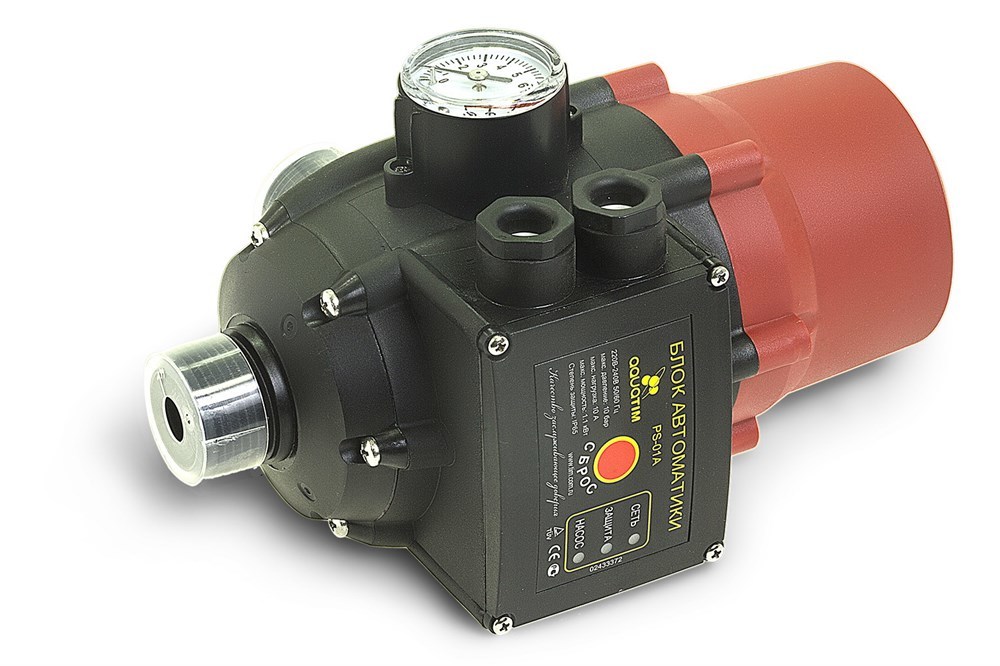

Использовать автоматику насосов
Одной из причин появления гидравлических ударов в трубопроводе является насосное оборудование. Движение рабочей среды зависит от того, насколько быстро вращаются насосные валы. Следовательно, плавное снижение/увеличение скорости вращения позволяет уменьшить силу воздействия и снизить риск появления гидроударов.
На производствах для управления насосным оборудованием используются специальные регуляторы, частотные преобразователи и прочие подобные приборы. Данное оборудование также подходит для использования в бытовых условиях.
Гидравлические удары в коммуникациях появляются при остановке насосного оборудования, например, при исчезновении сети питания. На производствах и в сфере коммунального хозяйства резервные источники используются давно и не раз доказали свою эффективность. Предупреждение аварийных ситуаций и сокращение расходов на ремонтные работы приводят к существенной экономии средств. Включение домашнего насосного оборудования через устройство защиты от гидроударов (стабилизаторы и источники резервного питания) поможет обезопасить внутренние коммуникационные системы.
Использовать байпас
Байпас представляет собой дополнительный участок трубопровода, который используется в качестве обходного канала и служит для регулирования пропускной способности сети отопления. Такие устройства можно монтировать, как в новые системы, так и в уже существующие.

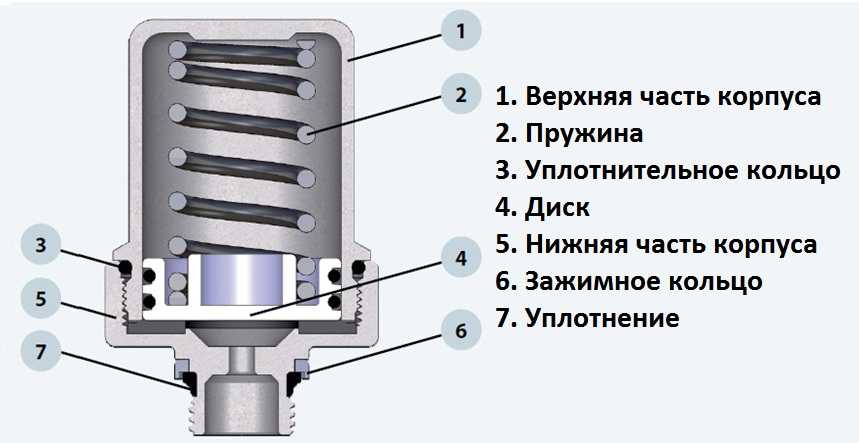

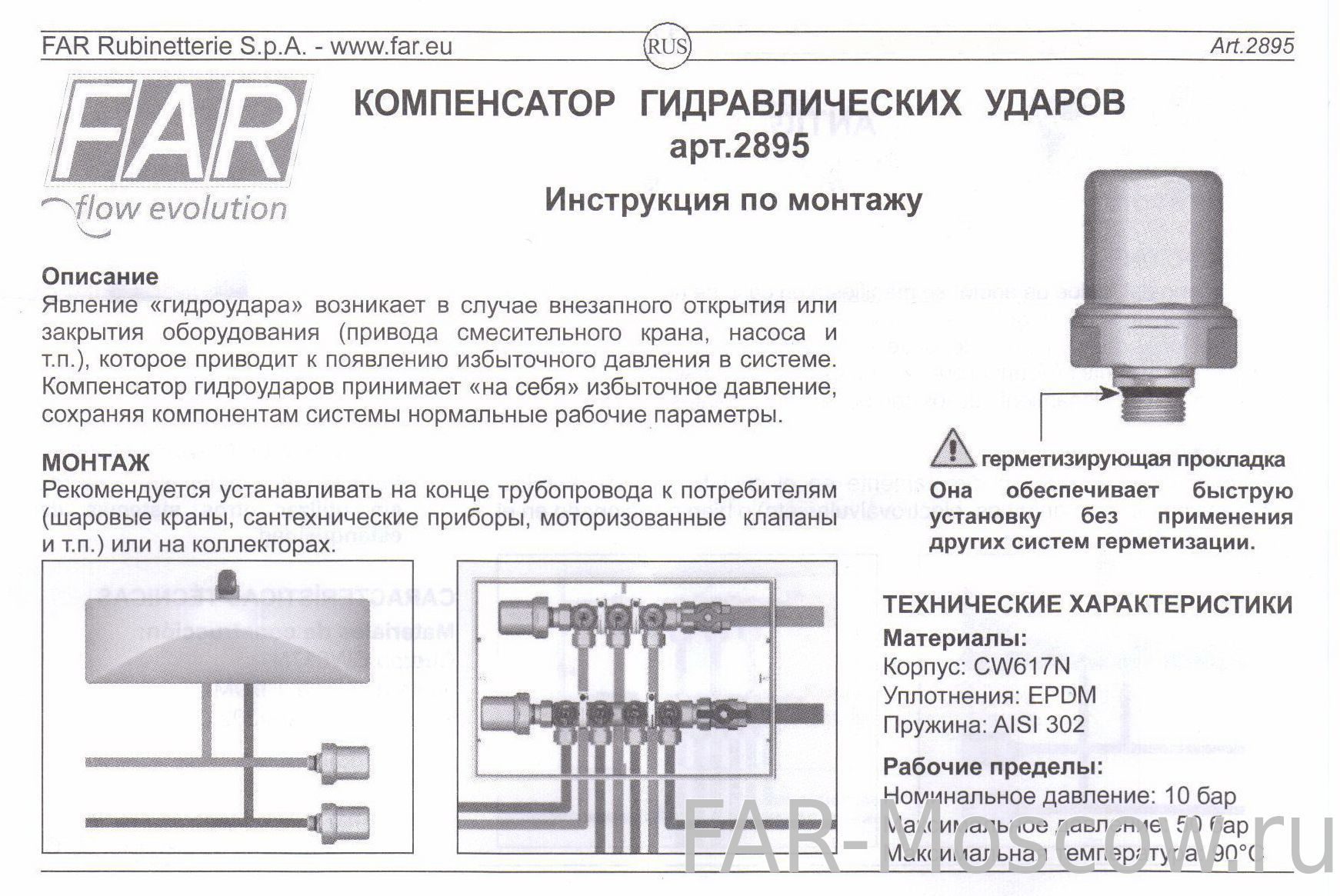

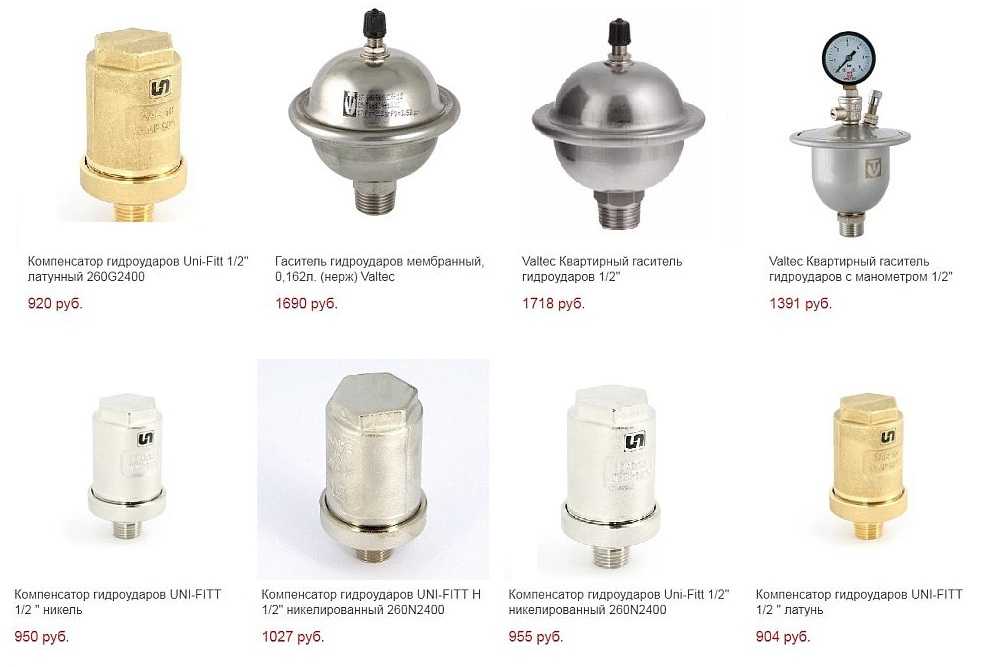

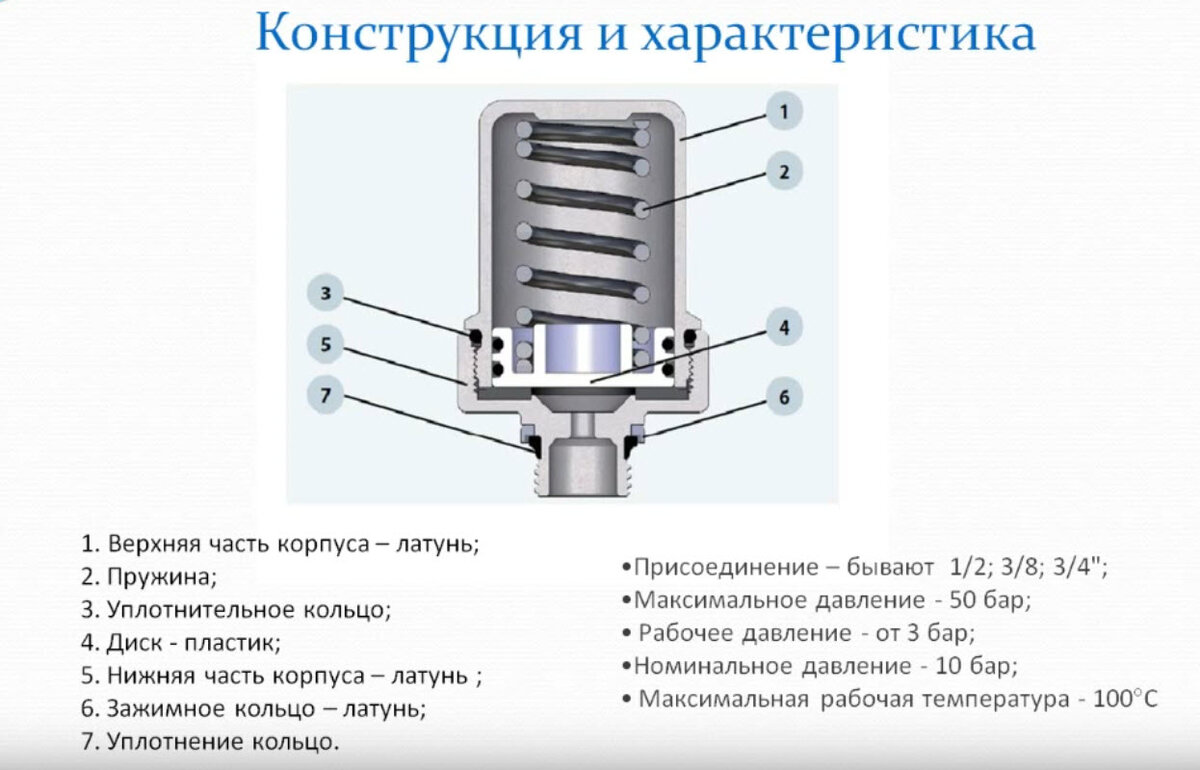

Гаситель гидроударов
Это простое, но эффективное изобретение, работающее по принципу расширительного бака отопительных коммуникаций. При резком перепаде давления жидкость перемещается в мембранный гаситель. После того, как давление в трубопроводе упадёт до рабочей величины, произойдёт выталкивание жидкости обратно в систему. Возвращение воды обеспечивается благодаря избыточному давлению воздуха, находящегося с противоположной стороны мембраны.

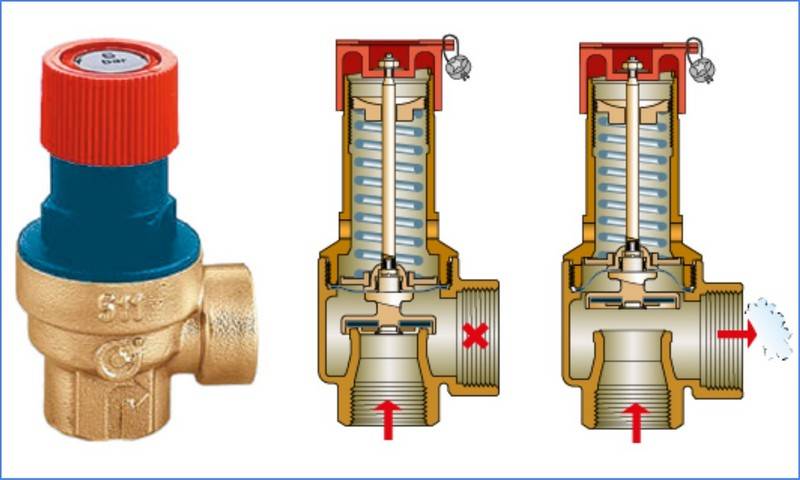

Защитный клапан
Клапан защиты от гидроудара располагается в трубопроводной системе рядом с наносом. Он реагирует на скачки давления, принимая обратную волну и предотвращая гидравлические удары. Клапан оснащён специальным регулятором, который при перепаде давления плавно открывает его. Таким образом, когда обратный поток рабочей среды доходит до насосного агрегата, клапан уже находится в открытом состоянии. В результате этого происходит сбрасывание воды, а следовательно, снижение давления до допустимой величины. После нормализации давления регулятор закрывает клапан, чтобы предотвратить опустошение системы.
Способ защиты «реконструкция»
Терморегулирующие клапаны
Для того чтобы не возникало гидравлического удара, необходимо придерживаться определенных правил по реконструкции систем:
Заменить жесткую трубу перед термостатом куском трубы, сделанной из эластичного пластика или армированного термостойкого каучука.
Эти материалы имеют свойство растягиваться, поэтому будут самостоятельно снижать энергию гидравлического удара, в случае возникновения высокого давления.
Для амортизатора потребуется эластичная труба длиною приблизительно в 20-30 см. Если трубопровод очень длинный, то трубу для амортизатора нужно брать еще на 10 см. длиннее.
Шунт с просветом до 0,4 мм в терморегулирующем клапане.
Узкая трубка с сечением от 0,2 мм до 0, 4 мм вставляется в термостат со стороны движения жидкости. Можно самостоятельно сделать отверстие заданного диаметра. Если система работает нормально, то шунт никак не влияет на ее функционирование.
В случае, если давление повышается, он способен плавно снизить объём, превышающий критическую норму. Конечно же, привести в действие этот метод можно только тогда, когда вы отлично разбираетесь в конструкции термостата. В противном случае браться за это дело не рекомендуется.
Эти устройства имеют специальные пружины, которые находятся между клапаном и термоголовкой. Пружина срабатывает в тот момент, когда повышается давление. Таким образом, она не позволяет клапану полностью закрыться.
Когда сила гидроудара снижается, клапан самостоятельно плавно закрывается
Чтобы правильно установить термостаты с устройством защиты, необходимо обращать внимание на то, куда направлена стрелка на их корпусе. Производить монтировку нужно строго следуя направлению стрелки

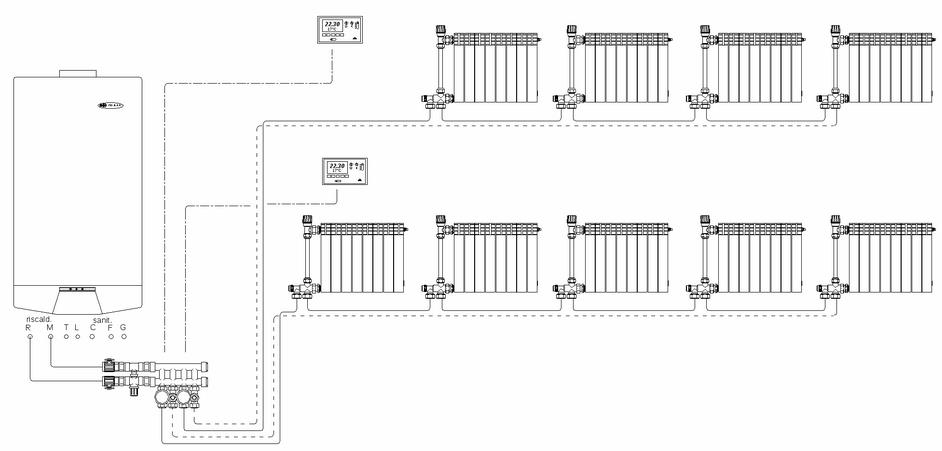

Схема подключение термолегулирующих клапанов
Стоить обратить внимание на то, что не все модели термостатов имеют средства защиты от гидроудара. О том, оснащено ли устройство данной функцией, можно узнать, прочитав техническую документацию, которая прилагается к изделию
Способ защиты «центробежные насосы»
Центробежный насос
Для того чтобы плавно запускать и останавливать инженерную систему, необходимо использовать центробежные насосы, имеющие автоматическую регулировку.
С помощью автоматики происходит плавное увеличение оборотов электродвигателей насосного оборудования. Кроме этого, давление в трубах после пуска поднимается также планомерно. Такой же механизм действий характерен и для обратного порядка.
Насосы запрограммированы таким образом, что способны самостоятельно наблюдать за изменениями давления, происходящими в инженерных сетях. Регулировка параметров напора осуществляется автоматически.
Природу возникновения гидравлического удара понять не так сложно. Действие происходит в двух случаях:
- Когда не соблюдаются правила использования коммуникаций;
- Когда сети спроектированы неграмотно.
Если не обращать внимания на щелчки и неприятный шум, то домочадцев ожидают весьма неприятные последствия.
Намного разумнее будет разобраться с причинами возникновения шумовых эффектов и устранить их, чем заниматься впоследствии ремонтом трубопроводной системы, не выдержавшей мощного давления.
Основные меры профилактики
Кроме строгого соблюдения всех установленных эксплуатационных правил, предотвратить возникновение аварии можно, если своевременно и регулярно проводить ряд профилактических действий. Вся причина в том, что в главной системе обогрева или водоснабжения абсолютно все процессы тесно связаны между собой. Непредвиденный пользователем гидроудар является всего лишь финальным деструктивным этапом, который вполне может привести к различным негативным последствиям. Все это происходит на фоне относительно плохого технического состояния годами используемых труб.
Перепады величины давления и возникающих вибраций только способствуют образованию различных трещин в толще металла. Со временем возникают более серьезные дефекты, которые после наступления гидроудара мгновенно проявляются на участках слишком высокого внутреннего напряжения. Это могут быть различные места изгибов, механические соединения и даже сварочные швы.
Профилактические манипуляции включают в себя следующие этапы:
- Своевременная проверка давления за эластичной мембраной эксплуатируемого расширительного сосуда. Если в ходе этой процедуры мастер обнаружит неудовлетворительные результаты, то без качественной корректировки эксплуатировать систему запрещено.
- Проверка работоспособности задействованных групп безопасности. Это касается отводчика воздуха, предохранительного клапана, а также классического манометра.
- Контроль положения вентилей задействованной запорно-регулирующей металлической арматуры.
- Периодическая проверка состояния всех фильтров. Эти элементы отвечают за задержку мелкого песка, классической накипи, фрагментов ржавчины. В случае необходимости мастеру нужно выполнить прочистку и последующую промывку фильтров.
- Тестирование используемой системы на наличие утечек. Также нужно проверить степень износа всех элементов.
Многие эксперты рекомендуют заменить классическую жесткую трубу пластиковым изделием. Оно более эластично в применении и способно быстро расширяться под воздействием давления. Но нужно быть аккуратными, так как не исключена разгерметизация стыков.
Профессиональный подход к профилактике, которая направлена на всеобщее поддержание оптимального состояния отопительной и водонагревательной системы, обязательно включает в себя элементарные виды работ. Оставлять без внимания этот этап не рекомендуется. Это связано с тем, что ремонт отопления в частном доме влечет за собой большие траты финансов и свободного времени. Все описанные меры защиты будут эффективными в том случае, если подходить к работе комплексно. Только в такой ситуации можно нейтрализовать различные нежелательные последствия и продлить срок слаженной работы системы.
Что будет с системой после гидроудара?
Последствия гидравлического удара — разрыв радиаторов
Как вы уже поняли, барьер, встречающийся на пути движущейся жидкости, создает давление.
Фактически оно не имеет определенных критических значений. Несколько десятков атмосфер может превратиться в гораздо большую величину.
Инерция воды, постоянно воздействуя на систему коммуникаций, может привести к разрушению жестких деталей оборудования, резьбовых соединений и трубопровода в целом.
Больше всего неприятностей гидравлические удары доставляют длинным трубопроводам. Например, «теплый пол» имеет длинные трубы.
Чтобы предотвратить возникновение гидравлического удара в системе, необходимо прикрепить термостатический клапан к «подпольному» отопительному контуру.
Эта деталь выполняет функцию регулирующего устройства. Однако он защитит ваш пол только в том случае, если будет правильно установлен. Если же установка будет произведена неправильно, то термостатический клапан создаст только внеочередную угрозу.
Термостатический клапан монтируется на входе теплоносителя в систему. Когда происходит его перекрытие, то вода еще определенное время продолжает двигаться по инерции.
После клапана расположен участок контура, в котором возникает вакуум. Однако разница давления в нем не выходит за рамки одной атмосферы. Перепады не наносят вред трубопроводу, ведь стандарты оборудования составляют 4 атмосферы. Перекрытие движения потока осуществляется также клапаном, который установлен на выходе из системы.
Смотрите короткое видео, которое наглядно и схематично, на примере резиновой трубки и лейки, покажет что возникает в трубах с воздухом при гидравлическом ударе:
https://youtube.com/watch?v=EZ1jOhvwu9E
Когда жидкость сталкивается с барьером, то на нее давит следующая порция воды. Таким образом, происходит растягивание, ломка и крушение стенок трубопровода. Напор составляет 10, а иногда и больше атмосфер.
Для того чтобы защитить трубопровод от разовых, или периодических гидроударов, необходимо нейтрализовать их действия или снизить силу.

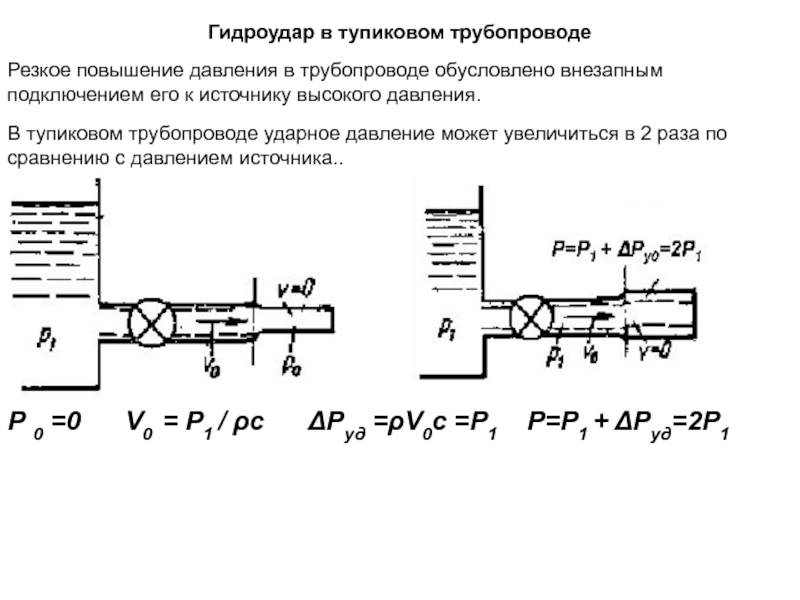

Как появляется гидравлический удар
Появление и течение гидравлического удара показаны на рисунках ниже. Предположим, что на конце квартирного водопровода, присоединенного к домовому стояку, установлен однорычажный смеситель. Такие смесители позволяют быстро перекрывать поток воды в трубопроводе.
Пока кран открыт (см. рис. 1), жидкость движется по квартирному трубопроводу со скоростью «ν». При этом в стояке и квартирном трубопроводе давление одинаковое (p).
При резком закрытии крана происходят следующие процессы:
При перекрытии крана происходит резкое торможение потока (см. рис. 2). Кинетическая энергия потока начинает деформировать стенки трубы, в результате чего стенки трубы начинают растягиваться, а жидкость сжиматься. Это ведет к увеличению давления на величину Δp (ударное давление). Зона, в которой произошло увеличение давления называется зоной сжатия ударной волной, а ее крайнее сечение называется фронтом ударной волны. Фронт ударной волны начинает распространяться в сторону стояка со скоростью «с». Стоит отметить, что допущение о несжимаемости воды, принимаемое при гидравлических расчетах, в данном случае не применяется, так как сжимаемая жидкость, имеет коэффициент объемного сжатия 4,9х10-10 (1 Па). То есть при давлении 20 400 бар (2040 МПа) объем воды уменьшается в два раза.
Когда фронт ударной волны дойдет до стояка, вся жидкость в квартирном трубопроводе окажется сжатой, а стенки квартирного трубопровода – растянутыми (см. рис. 3).
В домовом стояке объем жидкости гораздо больше, чем в квартирной разводке, поэтому, когда фронт ударной волны доходит до стояка, избыточное давление жидкости большей частью сглаживается за счет расширения сечения и включения в работу общего объема жидкости в домовой системе (см. рис. 4).
Далее давление в квартирном трубопроводе начинает выравниваться с давлением в стояке. При этом квартирный водопровод, за счет упругости материала стенок, восстанавливает свое сечение, сжимая жидкость и выдавливая ее в стояк. Зона снятия деформации со стенок трубопровода распространяется к крану со скоростью «с».
Когда давление в квартирном водопроводе будет равно начальному (см. рис. 5), так же, как и скорость жидкости, направление потока будет обратное («нулевая точка»).
Теперь жидкость в водопроводе со скоростью «ν» стремится «оторваться» от крана (см. рис. 6). Возникает «зона разряжения ударной волны». В зоне разряжения скорость потока нулевая, а давление жидкости становится ниже начального, что приводит к сжатию стенок трубы (уменьшению диаметра). Фронт зоны разряжения передвигается к стояку со скоростью «с».
При значительной начальной скорости потока разряжение в трубе может привести к снижению давления ниже атмосферного, а также к нарушению неразрывности потока (кавитации). В этом случае в трубопроводе около крана появляется кавитационный пузырь, схлопывание которого приводит к тому, что давление жидкости в зоне отраженной ударной волны становится больше, чем этот же показатель в прямой ударной волне.
Когда фронт сжатия ударной волны достигнет стояка скорость потока в квартирном водопроводе станет нулевой, а давление жидкости – ниже первоначального и ниже, чем давление в стояке. Стенки трубопровода сожмутся (см. рис. 7).
Перепад давления между жидкостью в стояке и квартирным водопроводом вызывает поступление жидкости в квартирный водопровод и выравнивание давления до начального значения (см. рис. 8). В связи с этим стенки трубы также начинают приобретать первоначальные очертания. Далее образовывается отраженная ударная волна, и циклы снова повторяются до полного угасания колебаний. При этом промежуток времени, в течение которого проходят все стадии и циклы гидравлического удара, не превышает, как правило, 0,001–0,06 с. Количество циклов может быть различным и зависит от характеристик системы.
Развитие гидравлического удара можно посмотреть на рисунке выше. График «а» показывает развитие гидравлического удара, когда давление жидкости в зоне разряжения ударной волны не падает ниже атмосферного (линия 0).
На графике «б» показана ударная волна, зона разряжения которой находится ниже атмосферного давления, но гидравлическое постоянство среды не нарушается. В этом случае давление жидкости в зоне разряжения ниже атмосферного, но эффект кавитации не наблюдается.
На графике «в» отображон случай, когда нарушается гидравлическое постоянство потока, то есть образуется кавитационная зона, последующее схлопывание которой приводит к возрастанию давления в отраженной ударной волне.
Способы защиты от гидроудара
Чтобы свести к минимуму вероятность возникновения гидроудара необходимо соблюдать правила монтажа водопроводных и отопительных коммуникаций. Но, только этого недостаточно. Для более полной уверенности необходим комплексный подход, соблюдение правил безопасности и технических инструкций.
Проще говоря, чтобы защитить трубопроводные системы от гидроудара необходимо:
Плавно закрывать и открывать запорную арматуру.
При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. Ударная волна, возникающая при этом процессе будет иметь незначительную силу, и следовательно, мощность гидравлического удара будет минимальной. Плавное открывание и закрывание запорной арматуры необходимо выполнять не только на промышленных объектах, но когда запускается водоснабжение и отопление в частном доме.
Использовать в системе амортизирующее устройство.
Такое устройство представляет из себя отрезок трубы из эластичного пластика либо каучука, которым заменяется часть жёсткой трубы. Монтируется оно перед термостатом по направлению движения рабочей жидкости. В случае возникновения гидравлического удара происходит растяжение стенок эластичного отрезка трубы, и сила гидроудара значительно гасится.
Использовать гидроаккумуляторы и демпферные устройства.
Гидравлический аккумулятор применяется для поддержания стабильного давления жидкости в трубопроводной системе. Такие устройства выполнены в виде металлического герметичного бака с расположенными внутри эластичной мембраной и воздушным клапаном. В момент возникновения гидроудара, эластичная мембрана перемещается – это позволяет вместить излишек жидкости. Когда давление нормализуется, уменьшается, то мембрана возвращается в исходное положение под воздействием воздуха, расположенного с обратной стороны.
Специальные регуляторы, частотные преобразователи и прочие подобные приборы позволяют плавно регулировать снижение или увеличение скорости вращения насосных валов, которые влияют на скорость движения рабочей среды. Это позволяет уменьшить силу воздействия и снизить риск появления гидроударов. Чтобы обеспечить плавный пуск и остановку насосов в современных системах применяются специальные клапаны, работающие под управлением электричества.
Также запорная арматура может закрываться автоматически, поэтому применяются автоматические устройства плавного открытия и закрытия арматуры. Конечно вся эта электроника позволяет исключить человеческий фактор, но ставит всю систему в зависимость от электричества. Такие системы необходимо оборудовать резервным источником электроэнергии.
Использовать байпас.
Байпас – это дополнительный участок трубопровода, который монтируется в качестве обходного канала и служит для регулирования пропускной способности трубопроводной системы.
Защитный клапан реагирует на скачки давления и предохраняет систему от гидроударов. Принцип работы таких устройств достаточно прост. Как только давление рабочей среды в местах установки клапанов превышает допустимое, то клапан сразу открывается и происходит сброс давления. Как только давление уменьшается и приходит в норму – клапан закрывается.
Также эти клапаны надо устанавливать рядом с насосом. Предохранительный клапан защищает насосное оборудование в случае непредвиденной остановки в момент отключения электричества.
Применять воздушные клапаны (воздухоотводчики).
Данные устройства необходимы для успешной борьбы с воздушными пробками, которые являются одной из причин возникновения гидравлических ударов. Воздушные клапаны отводят газы из трубопроводной системы, образовавшиеся в процессе работы.
Скорость движения рабочей среды в трубопроводе большего диаметра меньше, чем в трубах с маленьким диаметром. Следовательно, уменьшается возможность возникновения гидроудара. Однако, этот способ гораздо затратнее, так как стоимость труб большего диаметра гораздо выше.
Чтобы избежать последствий, возникающих после гидроударов, необходимо выполнять все рекомендации специалистов. Тем самым защитить всю трубопроводную систему от возникновения гидравлических ударов. Это позволит обеспечить бесперебойную и эффективную работу системы на протяжении длительного времени.
Причины возникновения гидроудара и его особенности
Итак, основная причина гидроудара – это изменение скорости потока жидкости в трубе. При этом перепад должен быть скачкообразный, то есть, резким. К примеру, отключился насос подачи воды, или, наоборот, он резко включился. Особенно это будет чувствоваться в местах, где поток воды встречается с какой-либо преградой: воздушным пузырем или запорной арматурой. Через задвижки и вентиля жидкость проходит без проблем, здесь ее скорость практически не изменяется, но увеличивается перед ними ее объем.
А увеличение массы – это увеличение давления на данном участке, которое при разных обстоятельствах может превышать 10 атм. Такой избыточный объем должен куда-то выйти, а так как водопроводная система отчасти закрытая, то появляется большая вероятность, что труба на этом участке, особенно в стыке с запорной арматурой, разорвется.
Пластиковая труба после неоднократных гидроударов
Причины появления гидроудара
Итак, об основной причине уже упоминалось – включение или выключение насоса. Теперь остальные причины.
- Воздушные пробки, которые образуются внутри трубной разводки водопровода. Поэтому от них надо избавляться еще до начала работы. Правда, необходимо отметить, что такая причина не является основной, когда дело касается водоснабжения. Чаще воздух становится причиной гидроударов в системах отопления.
- Если резко закрыть вентиль или задвижку на магистральном контуре подачи воды. Кстати, в настоящее время специалисты отмечают, что данная причина становится основной, потому что в водопроводные схемы стали устанавливать быстро закрывающиеся элементы, такие как шаровые краны. И если внутри трубы окажется воздушная пробка, то давление при закрытии крана может резко подняться от 1 до 10. Конечно, надо отдать должное производителям труб, они могут выдержать и не такие нагрузки. Но многократное давление может вывести из строя даже их.
- Конечно, перебои с подачей электроэнергии становится, во-первых, причинами резкого отключения насосного оборудования. А уже, во-вторых, резкой остановкой скорости потока жидкости. Соответственно все то же самое произойдет и с включением.
Как правильно закрывать запорную арматуру
Последствия гидроударов
Безопасность системы водоснабжения основана на правильном подходе к ее проектированию
Поэтому очень важно, создавая водопровод, учитывать все нюансы, касающиеся причин возникновения гидравлических ударов. И самое основное – это постараться создать такую трубную разводку, в которой вода при движении не встречала преград, а точнее, их должно быть как можно меньше
Но даже установленный вентиль на пути движения воды не всегда будет той преградой, которая создаст большое давление
Ведь все будет зависеть от объема жидкости, которая начнет собираться перед ним. К примеру, короткий трубопровод или труба с малым диаметром. На таких участках гидравлические удары большая редкость
Но даже установленный вентиль на пути движения воды не всегда будет той преградой, которая создаст большое давление. Ведь все будет зависеть от объема жидкости, которая начнет собираться перед ним. К примеру, короткий трубопровод или труба с малым диаметром. На таких участках гидравлические удары большая редкость.
Что касается последствий, то неприятных моментов, созданных гидроударом достаточно много.
- Разрушаются трубные разводки.
- Выходит из строя запорная арматура и насос.
- Затапливаются помещения.
- Портится мебель и другие предметы интерьера.
- Требуется ремонт водопровода с полной или частичной заменой труб.
- На какое-то время прекращается подача воды в дом.
Последствия гидравлического удара в водопроводной трубе
Особенности явления гидроудара.
Гидроударом называют образование резкого скачка давления внутри труб, наполненных водой. Удар проявляет себя, когда жидкость сталкивается с препятствием на пути течения. Явление может спровоцировать резкое закрытие арматуры для затвора, либо остановка работы насоса, либо образовавшаяся пробка из воздуха.
Встретившись с препятствием, жидкость все также течет с большой скоростью. Далее на первые слои воды налетают следующие потоки, уплотняя его.
Нарастающие слои увеличивают давление внутри трубы, вода пытается удалить часть составляющей, чтобы осуществить разрядку.
Внимание! Бывает, что видно не сразу произошедший удар в трубах водопровода или отопления. Часто снаружи система работает, как и прежде. Если причиной удара становится задвижка либо шаровый механизм, то последствия можно сразу не увидеть, а некоторым показаться безвредными
Если причиной удара становится задвижка либо шаровый механизм, то последствия можно сразу не увидеть, а некоторым показаться безвредными.
Указателями на неполадки могут стать стуки и небольшие щелчки, «рычащие» шумы в трубах, по которым осуществляется подача воды.
Щелчки можно услышать на участках перехода труб одного размера к патрубкам с меньшим диаметром. Транспортируемая жидкость в месте соединения сталкивается с небольшим препятствием.
Данное явление может вызвать такие последствия как:
1.поломка оборудования. При нарушении герметичности трубопроводов страдают приборы для отопления.
2.порча имущества. Удары могут стать причиной потопа в квартире.
3.возможность появления ожогов, если гидроудары прорвут теплоснабжение, и из труб хлынет кипяток.
