Фотореле для уличного освещения: критерии выбора, подключение

Выбираем модель фотосенсора с учётом технических характеристик

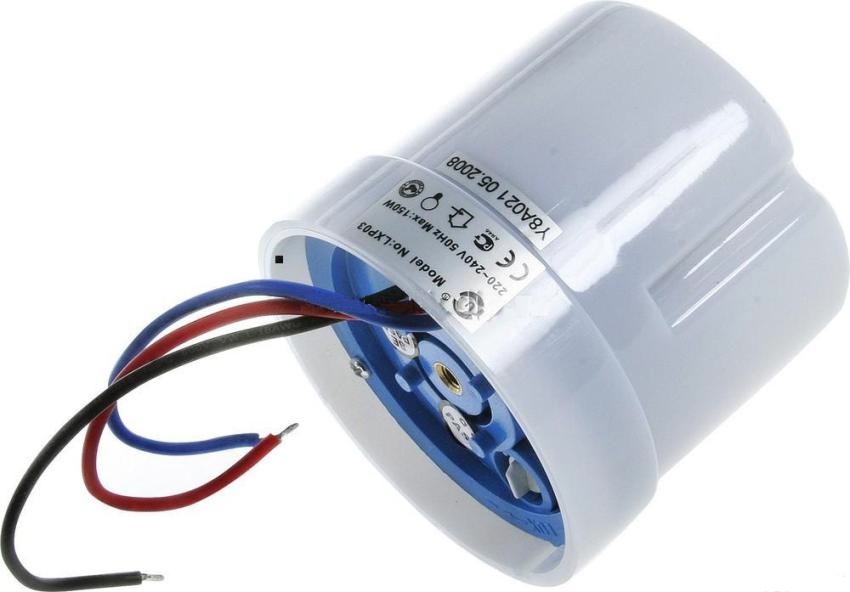

Технические характеристики часто указываются прямо на корпусе фотореле При покупке обратите внимание на:

Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Настройка датчика для уличного освещения

Выполнять настройку светочувствительного сенсора следует только после проведения всех перечисленных пунктов, то есть после соединения с сетью и монтажа устройства. Специально для корректировки границ срабатывания внизу корпуса производители фотореле размещают маленький поворотный диск из пластика. При помощи него и осуществляется настройка светочувствительности сенсора.

На самом корпусе прибора имеются специальные стрелочки, указывающие стороны для снижения и увеличения порога чувствительности. При этом при первичной настройке следует выставить ползунок в максимальное крайнее правое положение, что будет соответствовать минимальному значению. Позже, вечером на территории дачи, начинайте увеличивать порог в момент, когда вы считаете, что свет будет уместным, до тех пор, пока лампочка не загорится. На этом настройка датчика для автоматического включения уличного освещения будет закончена.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

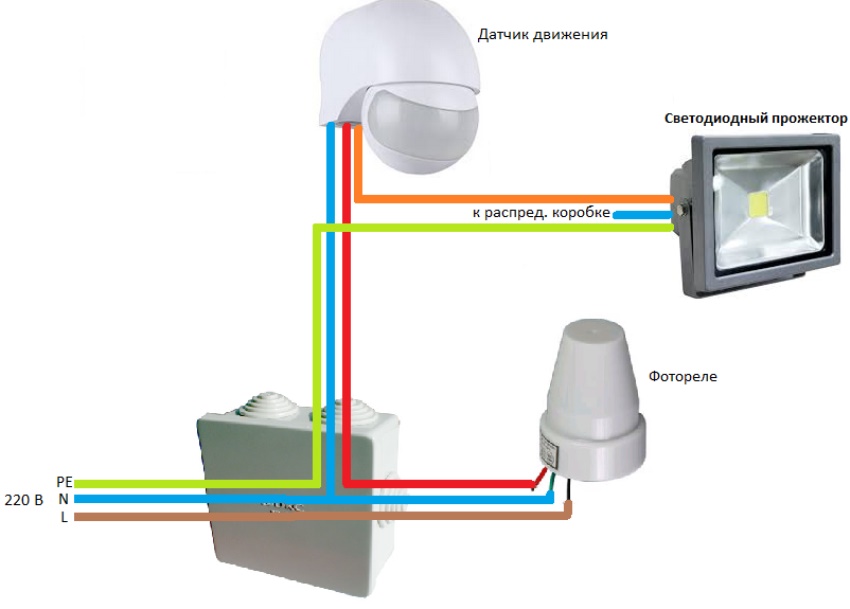

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Размещение фотореле

Если неправильно определить место установки фотоэлемента, то даже корректные настройки и подключение прибора окажутся бесполезной тратой времени, поэтому стоит учитывать следующее:

читайте инструкцию перед монтажом, производители всегда оставляют в ней рекомендации или схемы подключения;
расположите фотодатчик так, чтобы на него не попадал искусственный свет, тень также исказит показатели и заставит устройство некорректно работать;
фиксировать гаджет в перевернутом виде тоже нельзя, это скажется на чувствительности, а также сроке эксплуатации;
устанавливать фотореле возле горючих поверхностей или химически активных веществ тоже нельзя;
при выборе места и способа монтажа учитывайте, насколько чувствителен прибор к грязи, пыли, влаги.

Выносные устройства располагают в таком месте, чтобы дневной свет оказался в прямой досягаемости. При этом следят за тем, чтобы включенный свет располагался как можно дальше от светильников. Фотореле обычно ставят в 2–3 метрах от приборов.

Если прибор требуется для высокого фонаря, то его фиксируют позади плафона. Так исключается риск случайного затемнения или попадания искусственного света.

Установленное по описанным правила реле не только сэкономит время, но и уменьшит расход электричества. Ориентируясь на заранее определенные параметры, человек сможет купить устройство, которое полностью удовлетворит его потребности.

Основные технические характеристики

Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия

Обратите внимание!. Можно перейти к настройке подключенного оборудования. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом

Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев

Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом. Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев

Можно перейти к настройке подключенного оборудования. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом. Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев.

В чем может быть причина??? Когда стали переводить уличное освещение с выключателей на ые фотореле через управление катушка магнитного пускателя на одно реле возникла проблема.

Ну и плюс обращайте внимание на допустимую нагрузку. По логике нагрузка с катушки почти никакая, а на самом деле «обратка» по току делает свое дело. Зачищаем жилы от изоляции на мм, чтобы подключить их в клеммы

Зачищаем жилы от изоляции на мм, чтобы подключить их в клеммы.

Схемы подсоединения

Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности. Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки суммарная мощность источников света, ламп. Зато не нужно тянуть провода до распределительного щита.

Место установки зависит от освещенности, постарайтесь подобрать такой участок, где ничто не мешает солнечным лучам попадать на рабочую поверхность приспособления, иначе на фотодиоде начнутся помехи, и прибор будет работать неверно. Некоторые образцы включаются, при каком-либо движении напротив места установки. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом.

Ноль вроде по схеме поступает и на реле, и на лампочку же. Подключил фотореле фр по схеме для освещения подъезда состоящего из 5-ти светодиодных светильников, но при срабатывании свет в подъезде начинает моргать.

Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу: Воспользуйтесь куском пластиковой трубы желательно черного цвета длиной см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Так вы сможете выбрать более простой способ установки; при монтаже прибора помните, что его минимальный предел срабатывания будет составлять 5 Люкс. Угол подпиливания — о от столба или стены. В этих приборах сенсорный элемент располагается в прозрачном герметически закрытом корпусе. КАК ОТПУГНУТЬ НОЧНОГО ВОРА.ОДИН ИЗ СПОСОБОВ!!!

Виды прожекторов

Светодиодные системы, предназначенные для уличного освещения, представлены разнообразными вариантами, среди которых можно выделить следующие:

Светодиодные прожекторы, конструкция которых включает датчик движения. Они обеспечивают подсветку для автотранспорта, приближающегося к частному дому или гаражу. Можно отрегулировать чувствительность, исходя из конкретных условий эксплуатации. При необходимости настраивается и период времени, в течение которого светильник будет гореть после срабатывания датчика.

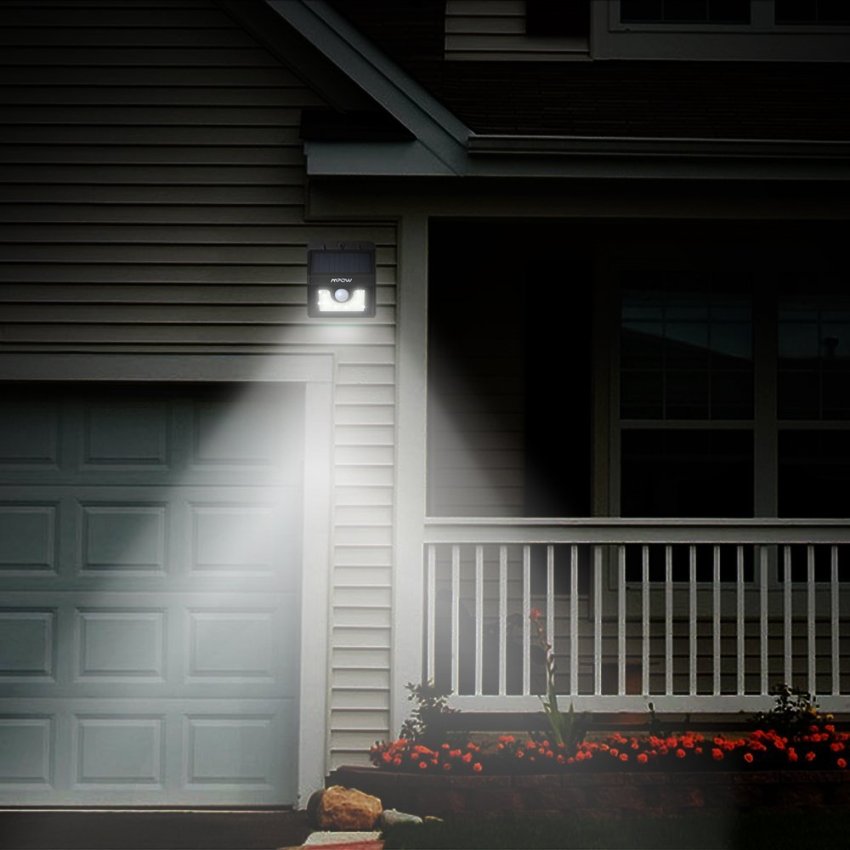

Прожекторы, использующие датчики движения, работающие от солнечных батарей. Такая схема очень удобна, когда отсутствует возможность подключения к электрической сети. Используются для освещения территорий, на которых установлены источники света, функционирующие в автономном режиме. Монтаж солнечной панели производится отдельно так, чтобы она захватывала максимальное количество солнечного излучения. В дневное время энергия накапливается и расходуется с наступлением темноты.
Прожекторы с галогеновыми лампами, оборудованные инфракрасными датчиками движения, реагирующими на тепловое излучение объекта. Данные приборы действуют на расстоянии до 12 метров без потери функциональности при низких температурах и других неблагоприятных погодных условиях.

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

однофазные (бытовые, под сеть 220 В);
трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Виды устройств

Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.

Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.

Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.

Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.

Фотореле и принцип его работы

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.

В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.

Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.

А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
уличный либо комнатный вариант использования (зависит от класса защиты IP);
фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

Схема подключения прожектора к фотореле и датчику движения
Способы соединения проводов в распределительной коробке
Как заменить электропроводку в квартире

Обзор характеристик

Для того чтобы понять, что такое фотореле, необходимо разбить это слово на две составляющих «фото» и «реле». По первому слову можно догадаться, что данный прибор имеет некоторое отношение к осветительной системе. А вот второе слово расшифровывается как переключатель. Таким образом, если сложить все вместе, то это будет означать переключатель света. Но здесь не все так просто.Фотореле – прибор, который обеспечивает переключение света в зависимости от попадания на него световых лучей. Если оценивать принцип работы устройства, то он будет схож с датчиками света.
Данный светодатчик является электронным детектором, который реагирует на любые изменения в уровне освещенности. В состав изделия могут входить такие составляющие:

фоторезисторы;
газоразрядные элементы;
фотодиоды.

С помощью этих элементов датчик может реагировать на снижение или повышение уровня света, замыкая при этом электрические контакты. Поэтому фотодатчик используется для включенья света при определенных условиях. Какое отношение он имеет к повышению комфорта? А самое что ни на есть прямое, ведь при использовании подобного рода аппаратуры происходит автоматические включение света, хоть в доме, хоть на улице.

Светодатчик для улицы

Когда наступает ночь, очень выгодно использовать специальные приборы для того, чтобы включение света происходило автоматически. Такая система освещенности позволит значительно сэкономить на потреблении электроэнергии, а также воссоздать у себя часть системы «умный дом». В день данная система будет находиться в спящем режиме. Но если фотодатчик установить в доме, то он также сможет обеспечивать включение света автоматически в помещениях, где имеется доступ к хорошему уровню естественной освещенности.

Выбор прибора

Перед покупкой необходимо четко понимать, что хочется получить в результате. А уж затем подбирать устройство под себя

Приведем несколько основных нюансов, на которые нужно обратить внимание в первую очередь

Технические характеристики

Перечень требований к прибору:

Номинальное напряжение. Обычно это 220 вольт переменного тока, но можно со скидкой приобрести 12 и 24 вольта постоянного тока. Ничего страшного в этом нет, но потребуются дополнительные траты на блок питания;

Номинальная частота. У нас это 50 Гц, но в иных странах стандарт может отличаться, поэтому стоит внимательно посмотреть на импортную упаковку;

Коммутируемая цепь. При необходимости подключить до 3 маломощных (бытовых) ламп можно не смотреть на этот параметр, но при большем количестве этот вопрос становится принципиальным;

Границы колебания напряжения и перепад температур

Это крайне важно для частного дома, особенно за пределами города;

Порог срабатывания фотодатчика. Если стоит задача разделить ночь и день, то проблем не будет с любым устройством

Но при желании подсветить территории в пасмурную погоду или небольшом сумраке, то нужно обязательно консультироваться по этому поводу с продавцом.

Если стоит задача разделить ночь и день, то проблем не будет с любым устройством

Другие характеристики

Если с техническими параметрами удалось разобраться, то настало время выбрать тип устройства и его функциональность

На что обратить внимание:

Простой или комбинированный прибор. Чем больше составляющих, тем меньше надежность. Поэтому для включения день-ночь лучше брать простое фотореле с минимальным регулированием порога срабатывания;
Выносной датчик или герметический корпус. Первый вариант характеризуется сложностью монтажа при сомнительных достоинствах. Поэтому практически всегда стараются использовать заводскую герметически закрытую конструкцию, которая подойдет как для внешнего, так и для внутреннего применения;
Функциональность. Экономить на датчике движения не стоит, это реально экономит электроэнергию. Таймер не настолько полезен, но также можно придумать варианты использования. А вот программирование и весь комплекс датчиков нужен только профессионалам. Такие приборы дорого стоят и не менее дорого обходятся при эксплуатации;
Способ подключения. Гораздо проще присоединить 2 выведенных проводка к клеммам, чем вникать в схему. Если планируется нанимать специалистов для монтажа, то этот параметр не так важен, а если хочется экономии, то нужно брать реле с простым подключением или быть твердо уверенным в своих знаниях;
Задержка срабатывания. Позволяет исключить реакцию прибора на случайный источник света (фары, фонарик и так далее).

Экономить на датчике движения не стоит, это реально экономит электроэнергию

Где размещать датчик освещения

Подключенный датчик освещения размещать рекомендуется в том месте, где круглые сутки (имеется ввиду, весь световой день) попадают солнечные лучи. Если расположить его там, где от близ расположенных деревьев попадает тень, то датчик может срабатывать некорректно, особенно в пасмурные дни.

Видео — Устройство сумеречного датчика и фотоэлемента

Если датчик не имеет влагозащиты, то располагать его следует только в герметичной капсуле, но прозрачной. Пластиковая бутылка отлично подойдет на этот счет, можно использовать специализированные уличные боксы для электропроводки – в них предусмотрено крепление под кирпичную или бетонную стену. Если же класс защищенности IP67 или выше, то беспокоиться о влагозащите не нужно.

Ещё следует придерживаться следующих советов:

не размещать вблизи датчика искусственные источники света, подальше от ламп и фонарей;
не размещать на высоте менее 2 метров, в противном случае – на него может попадать от фар автомобилей;
в доступном месте (датчик, а точнее – сенсор, необходимо регулярно очищать от загрязнений, снега для его корректной работы).

Пример неудачного размещения фотореле. Лучи света будут отражаться от оцинкованной трубы и попадать на фоторезистор. Реле будет срабатывать некорректно

Изготовление своими руками

Имея минимальные навыки использования паяльника можно собрать простейшее реле самостоятельно. Для начала стоит воспользоваться схемой с минимумом составляющих.

Такое фотореле сможет собрать даже начинающий

Вам понадобятся:

PR1 — фоторезистор;
R1 — электролитический конденсатор на 10K;
VD1 КД522 — защитный теплоэлектрический диод;
VT1 и VT2 — транзисторы структуры n-p-n;
КТ315Б — транзистор;
К1 — электролитический конденсатор на 10 000 микрофарад;
К1.1 — включатель/выключатель;
нулевой и фазовый провода.

Эти детали можно купить в магазине радиотоваров, или выпаять из старой ненужной техники.

В данной схеме транзисторы VT1 и VT2 формируют эмиттерный повторитель, благодаря которому сигнал от фотодатчика усиливается и оказывается достаточно мощным для размыкания электрической цепи. Благодаря диоду VD1 предотвращается течение обратного тока. А реле полностью заменяет транзисторный каскад, используемый в более сложных схемах.

Собранное своими руками фотореле

Для сборки фотодатчика необходимо последовательно спаять ножки используемых элементов, или воспользоваться платой с контактами. Чтобы удостовериться в работоспособности изделия желательно проверить его на стенде с одной лампой. Дабы установить подходящую чувствительность прибора, необходимо впаять в схему резистор переменной величины. Изменяйте сопротивление резистора, пока прибор не начнёт подавать сигнал включения/выключения при правильном уровне освещённости (эксперименты можно проводить вечером при выключенных светильниках). Как только нужный уровень сопротивления будет найден, вместо регулируемого резистора надо впаять постоянный. В качестве корпуса для изделия можно использовать распределительную коробку для наружного монтажа электропроводки, только в ней надо сделать окошко для фоторезистора.

Поскольку реле позволяет использовать схему в сети 220В, подключать его можно так же, как покупное.
