Защита от протечек Аквасторож: что это, для чего служит, как работает

Принцип действия защиты от протечек

Современные защитные комплексы, позволяющие организовать грамотный контроль за водопроводной системой, состоят из нескольких отдельных устройств: контроллера, набора датчиков, вентилей, управляемых электроприводами. Установка датчиков осуществляется во всех местах, где так или иначе имеется риск возникновения протечек воды: возле стиральной и посудомоечной машины, в ванной, в туалете или на кухне. При возникновении сырости эти датчики сигнализируют на контроллер о случившемся, который в свою очередь с помощью электромеханических задвижек просто перекрывает воду во всей системе водоснабжения квартиры или дома.

Схема расположения датчиков, контроллера и запирающих устройств автоматизированной системы «Аквасторож» в квартире или в частном доме

Безусловно некоторое количество воды останется на полу, но это уже не принесет практически никакого ущерба ни хозяевам квартиры, ни их соседям. Такая система способна предотвратить не просто протечку, а дорогостоящий ремонт, который мог бы последовать, не будь данной защиты. Все, что требуется от хозяев – это взять в руки тряпку, вытереть пол, обнаружить и устранить неисправность. После этого можно запускать водопровод, не забыв вновь подключить защитную систему. Для более подробного изучения работы устройства рассмотрим систему защиты «Аквасторож». Она обладает неплохими характеристиками и достаточно универсальна.

Безопасность системы

Квартира — это место, в котором сконцентрировано множество коммуникаций, в том числе и каналы водоотведения. Для устранения опасности, связанной с потопами или утечкой воды, применяют защитные системы. Принцип их работы довольно прост и понятен. Основной деталью системы является управляющий блок. Для работы данной системы необходимо электричество, которое питает электронный контроллер. Чтобы избежать различных проблем, при монтаже элементов конструкции соблюдается техника безопасности

Первое, на что стоит обратить внимание, это подключение блока к защитному заземлению. Также следует установить УЗО и обеспечить гальваническую развязку

Если же питание полностью автономно, то данные меры соблюдать необязательно.

Также необходимо помнить про краны (запорная арматура), на которые подается напряжение. Практически все время они находятся обесточенными и лишь для устранения течи (перекрытия воды) электричество подается на задвижки.

На датчиках поддерживается напряжение порядка 5 вольт, которое не может оказать губительного воздействия на организм человека. Именно из-за этого отпадает необходимость в металлическом корпусе.

Ниже приведена схема подключения на примере системы “Нептун”.

Системы защиты, которыми стоит дополнить современный ремонт в ванной

Когда квартира защищена от возможного потопа, утечки или другого воздействия водной стихии, то и хозяин чувствует себя более уверенно, спокойно и надежно.

На рынке сантехнического и электронного оборудования сегодня представлен огромных выбор различных систем, работающих для устранения утечек. Ниже будут рассмотрены самые популярные из них, что поможет в дальнейшем определиться с выбором.

Аквастоп

Все устройство системы представляет собой особый клапан, перекрывающий подачу воды в случае прорыва шланга или при сбое работы системы. Конструкция полностью механическая. Принцип работы основывается на анализе давлений: входного и выходного. При изменении одного из них, запорная арматура срабатывает. Система отличается особой эффективностью, быстрой реакцией и приятной ценой. Еще одним преимуществом данной конструкции можно назвать автономность и независимость от электрической сети.

Однако “Аквастоп” оказывает воздействие лишь на локальные участки, в силу своего места размещения. Данный фактор уменьшает область воздействия.

Стоимость данной системы начинается от 50 у.е. и варьируется в зависимости от наполненности комплектации.

Система “РаДуга”

В разработке данной конструкции принимали участие только отечественные производители. Система работает на основании классической схемы. В составе стандартного набора находится: блок управления, пара датчиков (беспроводных, которые передают сигнал на расстояние до 20 м), клапан-задвижка и общая инструкция по эксплуатации. Более дорогая комплектация дополнена N-ым количеством датчиков и усиленным контроллером.

Стоимость наборов зависит от наполненности набора и начинается от 220 у.е.

Аквасторож

Базовая комплектация системы представлена стандартным перечнем: датчики, контроллер и набор запорной арматуры. Продукт полностью произведен на территории России, однако имеет лицензию немецкого разработчика. Характерная черта системы — наличие нескольких контроллеров и различных датчиков (как беспроводных, так и с проводом). Рабочее напряжение составляет 5 В.

Стоимость данного набора начинается от 170 у.е.

Gidrolock

Компанией разработано и внедрено несколько вариаций наборов систем. Базовая комплектация содержит стандартные элементы: контроллер, датчики с проводами (3 штуки), 2 запорных крана и аккумулятор. Каждая последующая модель имеет ряд дополнительных компонентов. Благодаря большой вариантности исполнения, есть возможность использовать данную систему в самых различных помещениях. Количество датчиком можно расширить до 100 штук (беспроводных). Запорная арматура выполняется из нержавеющей стали, которая может выдержать температуру до 220 градусов.

Производитель дает длительную гарантию на свой продукт — до 10 000 рабочих циклов.

Стоимость набора начинается от 130 у.е., в зависимости от комплектации.

Нептун

В течение многих лет российские представители работали над системой от утечек совместно с итальянскими производителями компании Bugatti. Система “Нептун” отличается повышенным качеством компонентов и дополнительными возможностями. Набор имеет стандартную комплектацию, однако есть возможность увеличения количества датчиков. Компания предоставляет своим клиентам различные вариации наполнения: от эконом класса, до премиума.

Стоимость системы начинается от 350 у.е.

Почему Xiaomi?

Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.

Вот так, например, выглядит подключение управляющего блока от Gidrolock.

Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.

В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное – она интуитивно понятна и проста в подключении.

Кран

Шаровые краны Aquastoro изготовлены из латуни и никелированы. Они закрываются и открываются с помощью электродвигателей. Они оснащены пластиковыми переходниками. В версии «Эксперт» используются металлические шестерни, в «Классике» – пластиковые. Кроме того, клапаны отличаются тем, что в версии «Эксперт» они контролируют положение запорной арматуры и передают сигнал на контроллер. Чтобы их можно было различить, резьба «Эксперт» имеет ярко-красную полосу, у «Классической» версии – черные. Они могут работать только с контроллерами своего типа.

Электрокран “Классик»

Питание электродвигателей составляет 5 В, которое усиливается, когда конденсаторы разряжены до 40 В. Кроме того, это напряжение подается независимо от состояния источника питания. В итоге краны закрываются за 2,5 секунды.

Краны с электроприводом и их характеристики

Чтобы малой силы, создаваемой электроприводами, хватало для раскрутки демпфера, в конструкцию крана были добавлены дополнительные уплотнения, уменьшающие трение. Это позволяет быстро закрывать жалюзи без особых усилий. Коробки передач закрыты брызгозащитными пластиковыми крышками.

Электромагнитные клапаны Aquastop доступны в трех размерах – диаметром 15, 20 и 25 мм. Их можно устанавливать как в колонки холодной, так и горячей воды.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

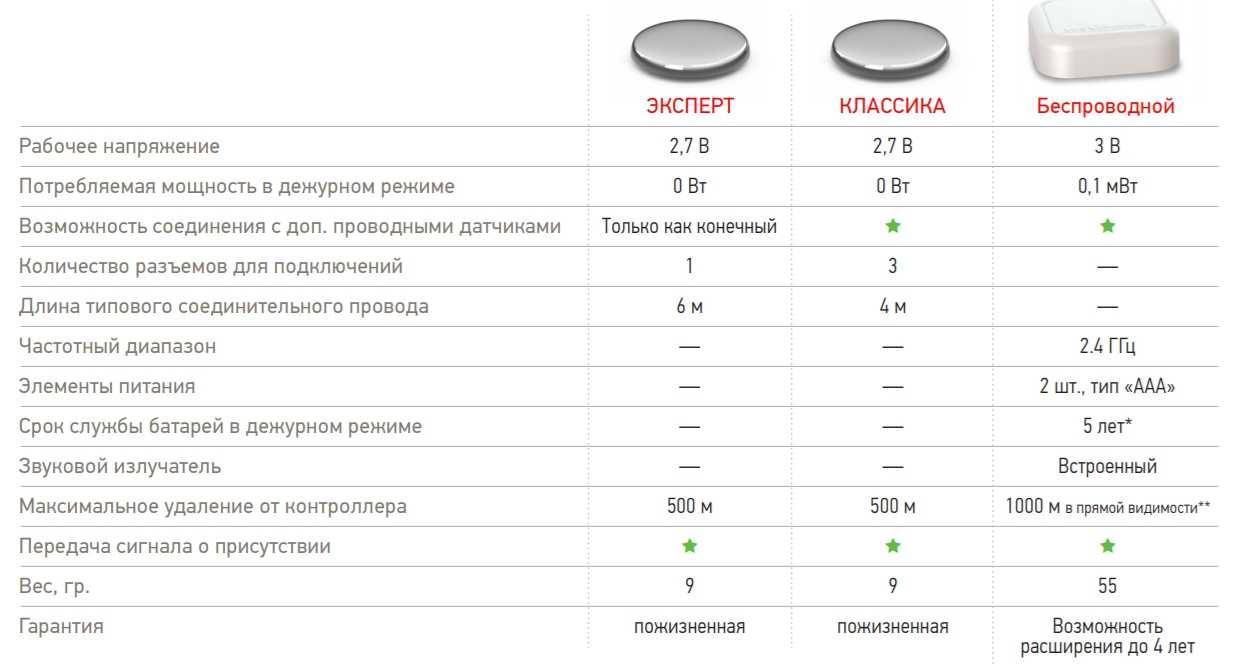

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

Обменивается сигналами с контроллером.
Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Тонкости монтажа

К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.

Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.

Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.

Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.

К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.

Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.

Как правильно подключать

Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.

Порядок монтажных работ состоит из:

Составления плана размещения датчиков, кранов и места установки контроллера.
Проложить и подсоединить монтажные провода.
Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
Установка приборов учета расхода воды.
Установка датчиков протечки воды.
Навеска на свое место блока управления.
Подключение и проверка всей схемы.

Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).

Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.

Это что касается водопроводной части.

Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.

Такая же маркировка есть и на проводных датчиках.

Присоединение беспроводных извещателей к контроллеру совершается автоматически.

Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.

Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.

Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.

Чего не хватает системе Аквасторож ПРЕМИУМ PRO?

Мне хочется обратить внимание на два момента, которые я считаю довольно спорными. Не уверен, что их реализация положительно скажется на простоте и надежности системы, тем не менее, поразмышлять на эту тему будет полезно для всех нас. Выше я говорил о возможности разделения дома на несколько зон, что позволяет значительно ускорить локализацию аварийного участка

Но это касается только мониторинга. Что же касается контроля кранов, то вне зависимости от того, где произошла протечка, перекрываются все краны, оставляя без воды весь дом. В принципе, очень разумно, но что делать, если возникает необходимость в локальном перекрытии воды? Например, если Аквасторож ПРЕМИУМ PRO используется не только для мониторинга и контроля системы водоснабжения, но и для отопления? В этом случае, прорыв гибкой подводки оставит дом без тепла. Можно было бы подумать о возможности программирования контроллера, чтобы определенные цепи датчиков могли управлять определенными группами кранов. Но в этом случае значительно усложнился бы процесс инсталляции системы и появилась бы вероятность неправильной работы, заложенного пользователем алгоритма, что может привести к резкой потере надежности и безопасности системы в целом. Мой совет такой. Если перед вами стоит задача по разделению зон защиты от протечки, рекомендую подумать об установке, например, двух контроллеров. По деньгам такой вариант обойдется заметно дешевле, чем гипотетический контроллер с возможностью программирования, и при этом сохранится простота и надежность системы

Выше я говорил о возможности разделения дома на несколько зон, что позволяет значительно ускорить локализацию аварийного участка. Но это касается только мониторинга. Что же касается контроля кранов, то вне зависимости от того, где произошла протечка, перекрываются все краны, оставляя без воды весь дом. В принципе, очень разумно, но что делать, если возникает необходимость в локальном перекрытии воды? Например, если Аквасторож ПРЕМИУМ PRO используется не только для мониторинга и контроля системы водоснабжения, но и для отопления? В этом случае, прорыв гибкой подводки оставит дом без тепла. Можно было бы подумать о возможности программирования контроллера, чтобы определенные цепи датчиков могли управлять определенными группами кранов. Но в этом случае значительно усложнился бы процесс инсталляции системы и появилась бы вероятность неправильной работы, заложенного пользователем алгоритма, что может привести к резкой потере надежности и безопасности системы в целом. Мой совет такой. Если перед вами стоит задача по разделению зон защиты от протечки, рекомендую подумать об установке, например, двух контроллеров. По деньгам такой вариант обойдется заметно дешевле, чем гипотетический контроллер с возможностью программирования, и при этом сохранится простота и надежность системы.

Второй момент связан с использованием автономной GSM сигнализации. Никаких проблем с подключением сигнализации для оповещения нет. Напомню, для этого используем низковольтное реле. Но возможности GSM сигнализации не ограничиваются только оповещением. Было бы полезно реализовать на ее базе возможность удаленного управления системой. Сделать это очень просто, главное, чтобы GSM сигнализация имела два свободных реле. Схема подключения аналогична схеме подключения проводного пульта дистанционно управления. Кстати, а что мешает использовать контроллер Аквасторож ПРЕМИУМ PRO для удаленного управления котлом или кондиционерами? Я не вижу особых проблем. Достаточно воспользоваться одним или несколькими модулями «Силовой расширитель», но это уже не типовое применение системы «Аквасторож», и в этом обзоре рассматривать его не стану.
