Фановая труба для канализации: 5 правил монтажа

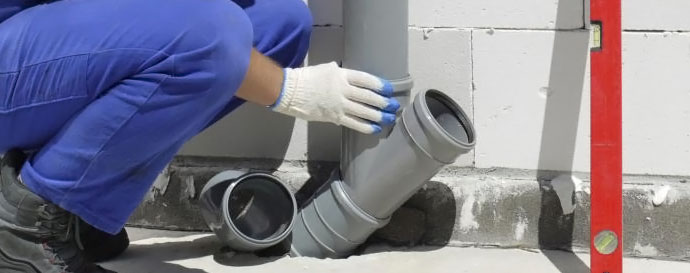

Материалы и монтаж

Для строительства канализации в загородных домах низкого уровня используются те же материалы, что и в городских жилых домах. В принципе, это так – полиэтиленовые трубы наиболее популярны, но их размеры минимальны.

Например, в вертикальном воздуховоде используются трубы диаметром 110 мм и соответствующие фитинги. Конечно, выпускной патрубок сделан из одной трубы. Если в частном доме нет специального люка для такой вентиляции, то колено делается с верхнего конца вертикальной трубы, а воздуховод ведет вдоль стены дома.

Верхний конец трубы с колпачком выведен выше конька крыши. Для небольших конструкций размер вентиляционной трубы стенд-трубы выбирается в 50 мм, но такие решения принимаются редко. В этом случае слишком велика вероятность того, что слив засорится, что приведет к потере сифона в ловушке.

Ошибки при монтаже

Установка вентиляционного стояка для канализационной системы может быть выполнена с ошибками. Из самых распространенных:

  1. Удаление (преднамеренное или непреднамеренное) вертикального канала в квартирах (многоэтажных зданиях).
  2. Слив под карнизом крыши.
  3. Использование труб различных диаметров при создании канализационной системы.
  4. Проводить стояк на чердак.
  5. Крепление стояка к наружной стене здания.

Принцип работы

Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза, выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.

Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.

Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.

Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.

Есть еще канализационный обратный клапан. Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут.

Необходимость применения фановых труб

Согласно строительным нормативам, система канализации без фановой трубы может быть сооружена в одноэтажном доме. Такой допуск основан на том, что в маленьких домах не может образоваться одновременно большой объем сточных вод.

Однако фановая труба для канализации в частном доме не будет лишней и в малоэтажной постройке. Установка трубы является необходимостью в том случае, если при одновременном сливе большого объема воды полностью перекрывается сечение трубы стояка.

В большинстве случаев, размеры отверстия в сливном бачке составляют 70 мм, а отвод от унитаза выполняется с использованием трубы, имеющей диаметр 110 мм. Отвод от ванны собирают из труб сечением до 50 мм. Таким образом, при использовании только одного предмета сантехники возникнуть полное заполнение стояка не может.

К остальным сантехническим приборам присоединяются трубы для канализации небольшого диаметра. Поэтому их применение не оказывает существенного влияния на общий объем одновременного слива. Поэтому в одноэтажных домах установка фановой трубы производится по желанию.

Иное дело – дом от двух этажей и выше. Разумеется, речь идет о тех случаях, когда санузлы расположены на каждом из этажей. В этом случае водопроводом могут пользоваться одновременно несколько человек.

А при одномоментном сливе воды из двух унитазов, сечение стояка будет полностью перекрыто, поэтому в таких домах установка фановых труб является обязательной. В высотных домах нормальное функционирование системы канализации без фановой трубы невозможно, поскольку в таком доме канализацией одновременно может пользоваться большое количество людей.

Следовательно, вероятность того, что все сечение стояка будет занято стоками, возрастает многократно. Таким образом, в обязательном порядке нужно включать фановые трубы в систему, если:

  • Для сооружения стояка была использована труба с сечением менее 110 мм.
  • В доме имеется несколько санузлов и не исключена возможность, что ими будут пользоваться одновременно.
  • Если в доме имеется устройство, которое способно обеспечить одномоментное появление значительного количества стоков. К числу таких устройств можно отнести, например, бассейн.
  • Дом оборудован местной канализацией, и очистная установка находится на небольшом расстоянии от дома. В этом случае, вентиляция из канализационных труб помогает не допустить проникновение в помещения дома запаха газов, образующихся при разложении органики в септике.

Что такое система канализации в целом?

Если смотреть на систему канализации без подключения санфаянса и фанового стояка, то мы увидим просто трубу определенного диаметра

Здесь важно понять, что начало это труба берет из канализационного колодца, септика и так далее. При этом эта труба должна куда то выйти

А что происходит в этих злачных местах? В колодцах, септиках происходит скопление или прием и дальнейшая транспортировка канализационных стоков.

При этом внутридомовая канализация практически всегда находиться в пустом состоянии. А вот из колодца или септика в трубу идет запах и пары от сточных вод. Таким образом, система канализации работает как дымоход. В нем создается естественная тяга.

Второе свойство канализационной системы начинает проявлятся при ее работе. Например, мы спускаем воду с унитаза, и в трубу попадает около 4-8 литров воды. Следовательно, на какое-то время труба заполняется водяной пробкой и получается эффект шприца или поршня.

Но если предположить, что эта водяная пробка движется в сторону колодца где нет никаких препятствий, то со стороны сантехнических приборов в трубу должен поступать воздух для того, чтобы эта пробка продвигалась и не создавала вакуум.

Но так как все сантехнические приборы подключаются к системе канализации с помощью гидрозатвора или сифона по-простому. Следовательно, беспрепятственного доступа воздуха для движения водяной пробки нет. Вот почему по законам физики образовавшийся вакуум начинает заполняться воздухом из вне.

Таким образом, заполнение вакуума происходит принудительно через гидрозатвор унитаза, раковины, стиральной машины, ванны и так далее. То есть через самый легкий или мало заполненный сифон, по пути наименьшего сопротивления.

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

  • установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
  • наличие более нескольких этажей, если на каждом из них используется санузел;
  • если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

  1. Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
  2. Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

  • тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
  • в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Требования к вентилируемому клапану (аэратору)

Установка вентилируемых клапанов для подсоса воздуха в систему (Рисунок 5), гарантирующих нормальную эксплуатацию канализации, осуществляется на основе соответствующих расчетов. Пропускная способность аэратора должна отвечать заложенным проектным параметрам пропускной способности стояка. В свою очередь расход жидкости через стояк зависит от его диаметра, типа (вентилируемый/невентилируемый) и высоты. В расчетах учитываются также диаметр диктующего поэтажного отвода (с наибольшим расходом стоков), угол входа жидкости через него, высота гидрозатворов и другие исходные данные.

В упрощенном виде согласовать пропускные параметры аэратора и вентилируемого стояка, можно используя табличные подборки. Изначально следует обратиться к приложению «Б» СП 40-107-2003 по монтажу внутренней канализации из полипропиленовых труб. Именно к нему отсылает СП 30.13330.2012 для определения характеристик аэратора.

Таблица 1. Пропускная способность стояка из полипропиленовых труб  ∅110 мм, оборудованного вентиляционным клапаном с площадью живого сечения воздушного потока 3170 мм2 и 1650 мм2.

Диаметр поэтажного отвода, ммУгол входа жидкости в стояк, °Пропускная способность стояка, л/с
1650 мм23170 мм2
5045.0 60.0 87.55.85 5.10 3.757.7 6.8 4.54
11045.0 60.0 87.54.14 3.64 2.535.44 4.8 3.2

Далее, следует выяснить расходные параметры канализации с аналогичными исходными данными. Для вентилируемых стояков их можно почерпнуть из таблиц 6-9 (СП 30.13330.2012).

Таблица 2. Пропускная способность вентилируемых стояков из поливинилхлоридных (ПВХ) труб (СП 30.13330.2012 (таблица 7)).

Наружный диаметр поэтажных отводов, ммУгол присоединения поэтажных отводов к стояку, °Пропускная способность, л/с, стояков при диаметре труб, мм
50110
5045 60 87.51,10 1.03 0.698.22 7.24 4.83
11045 60 87.51,10 1.03 0.695,85 5.37 3.58

При этом также учитывается диаметр поэтажного отвода и угол его присоединения. Из таблиц становится понятно, что например, для одних из наиболее популярных сегодня ПВХ труб Ø 110 мм с отводом Ø 110мм/45 (отвод для подключения унитаза) секундная пропускная способность стояка составит 5,85 л/c. Этот показатель оказывается несколько больше, чем при аналогичных геометрических параметрах канализации с воздушным клапаном (5,44 л/с (табл.1)).

Принцип работы фановой трубы

При интенсивном сливе воды резко увеличивается скорость потока в канализационной системе, в результате чего образуется зона разреженного давления.

чему исключается вероятность «подсоса» воды из гидрозатворов

В качестве основной причины образования разреженности часто называют унитазы, однако следует помнить, что скорость потока может значительно увеличиваться и при работе стиральной машинки, которая сливает воду под давлением. Если отвечать на вопрос, зачем нужна фановая канализационная труба, одной фразой, можно сказать, что такие конструкции предотвращают перекрытие общего просвета канализационного стояка сливаемым потоком.

Устройство фановой канализационной трубы в доме

Еще одна функция фановой трубы – отвод образующихся в канализационной системе газов. В противном случае они могут попадать в помещение, доставляя массу неприятностей.

Материалы и монтаж канализационной вентиляции

В зависимости от выходов возможны две схемы вентиляции канализации частного дома:

  • Утепленная или изолированная;
  • Неизолированная.

Первый вариант широко используется в местностях с суровым климатом.

В частных домах для вентиляции канализации используют ПВХ-трубы, которые недороги, герметично соединяются между собой, легко монтируются.

зонт

Диаметр утепленного стояка на выходе около 16 см.

Диаметр труб для вентиляции канализации в многоквартирном доме и коттедже для:

  • подводки к раковинам или биде 3 – 4,5 см;
  • кухонных моек, душевых кабин, ванн – 5 см;
  • унитазов 11 см;
  • стояков 6,5 – 7,5 см.

Вентиляция канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Особенности устройства системы канализации

Перед тем, как приступать к монтажу, необходимо изучить правила и порядок выполнения таких работ, а также разобраться с устройством фановой трубы, которая состоит из нескольких частей:

  • трубы для канализации с раструбом или магистрального стояка;
  • ревизии, представляющей собой место доступа к стояку с целью его прочистки;
  • отводов, которые требуются, чтобы подключить сантехнику к стояку;
  • вентиляционного канала – его выводят выше уровня крыши;
  • зонтика (грибка), защищающего трубу от попадания в нее атмосферных осадков и всевозможного мусора и посторонних предметов.

В недавно построенных коттеджах прокладывают один фановый стояк, а все остальные подключают к вакуумным клапанам, представляющим собой особый резиновый уплотнитель, имеющий пружину. В процессе сброса нечистот в канализационную систему клапан сначала открывается, а затем засасывает воздух из окружающего пространства.

Способы избавиться от конденсата

Избавиться от конденсата в вентиляционной системе можно несколькими способами:

Утеплить воздуховоды или устранить дефекты в существующей теплоизоляции (при наличии). Для теплоизоляции можно выбрать один из следующих видов утеплителей:

  1. стекловату. Самый недорогой и безопасный в плане пожаров материал, но трудоёмкий в монтаже, со временем слёживается и теряет свои теплоизоляционные свойства под действием влаги. Работать со стекловатой необходимо с использованием защитных средств для глаз и дыхания, по окончанию монтажа утеплитель закрыть фольгой или оцинковкой и закрепить бандажом;
  2. базальтовую вату. Этот утеплитель схож по характеристикам со стекловатой, но более устойчив к воздействию влаги;
  3. разъёмные скорлупы из пенопласта. Две половинки устанавливаются на воздуховод и соединяются шпунтованными краями. Пенопласт обеспечивает хорошую теплозащиту, не боится влаги, однако легко воспламеняется под действием открытого огня и при горении выделяет токсичные вещества;
  4. скорлупы из пенополиуретана или пенопропилена. Стоят дороже, но обладают более высокой механической прочностью. При монтаже крепятся вязальной проволокой;
  5. трубки с надрезом по всей длине из вспененного полиэтилена. Утеплитель выпускается разного размера и диаметра, не сложен в монтаже — просто одевается на воздуховод, устойчив к высокой влажности и механическому воздействию.
  • Организовать отведение конденсата. Для этого нужно определить нижнюю точку в системе, если это горизонтальный канал, то для подключения конденсатоотводчика можно использовать любой участок данной трубы. Если воздуховод расположен вертикально или в наклонном положении, то для установки отводящей системы берётся нижний конец. В его отверстие устанавливают тройник, боковой отвод которого направляют вниз и подсоединяют конденсатоотводчик.
  • Установить систему вентиляции приточно — вытяжного типа. Если предыдущие способы не дали должного результата, то придётся заглушить старую вентиляционную систему и соорудить новую более эффективную вентиляцию принудительного типа. Самым большим источником испарений является кухня, поэтому именно там в воздуховоде или в форточке нужно разместить вытяжной вентилятор. Он будет способствовать оттоку из помещения использованного воздуха. Приток свежих воздушных масс обеспечат стеновые приточные клапаны, размещённые за приборами отопления.

Стояк для фановой трубы на крыше

Вывод конструкции на крыше имеет вид стояка. При этом существует ряд правил, которые прописывают место установки. При постройке стоит руководиться строительными нормами.

Оптимальная высота конструкции:

  • Скатная крыша – 50 см;
  • Плоская кровля, которая не используется – 30 см;
  • Плоская крыша, которая используется – 3 м.

Также предусматривается оптимальное расстояние к балконам и дверям. Согласно строительным нормам данный показатель должен составлять 4 м. Но запрещается совмещать выход с дымоходом.

На чердак выводить конструкцию нельзя. Также не следует монтировать трубу под свесом крыши. В таком случае даже защитные элементы не помогут сохранить целостность трубы. Это может спровоцировать обвал конструкции.

Необходимость внедрения фановых труб

Фановая труба представляет собой простое трубное соединение прокладки канализации с атмосферой. Исключать из канализационной схемы подобные трубы можно в одноэтажных постройках, в которых не так часто образуется большое скопление сточных вод. В малоэтажной и многоквартирной постройке используются фановые трубы для канализации с явной необходимостью. От большого количества жидкости в установленных сантехнических узлах может сорвать гидрозатворы, а из пустых сифонов в квартиры часто поступает тягостный запах. Постоянно контролировать количество используемой жидкости в сифонах – это главная роль фановой трубы. Рекомендуют включать фановую трубу в систему в отдельных случаях когда:

  • в доме предусмотрен не один рабочий санузел, которыми часто могут пользоваться одновременно;
  • используется местная канализация с помощью септика, который расположен на небольшом расстоянии от дома;
  • если в доме пользуются бассейном или другими устройствами, образующими большое количество сливов;
  • стояк сооружен с помощью трубы, диаметром 11 см.

Прежде чем установить в помещении такую трубу нужно ознакомиться с рекомендациями, освещенными в СниПе. Как правило, в частных домах используют канализационные фановые трубы из пластика с сечением 110 мм.

Схема устройства фановой трубы для канализации

Легче устанавливается фановая труба для канализации из пластика, имеющая долговечный срок службы (изготавливается по ГОСТу 22689.2-89), но могут отдавать предпочтение и чугунным – их изготавливают по ГОСТу 6942-98. Нужно самостоятельно сделать вывод, какую трубу применять по форме и длине. В зависимости от вида установки встречаются угловые, прямые и вертикальные типы. Перпендикулярно унитазному блоку монтируются прямые фановые стояки. Угловые рационально внедрять при нестандартных планировках помещения. Вертикальные рекомендуют устанавливать в постройках, где работают несколько ванных комнат.

Существующие схемы

Существует две схемы канализационной вентиляции – внутренняя и внешняя. Это осуществляется с помощью дымовых труб, которые выводят канализационные газы наружу, обеспечивают свежий воздух и регулируют давление в канализационной системе.

Внутренняя планировка предусмотрена на стадии проектирования здания. В этой версии сливная труба фактически является продолжением основной сливной трубы, подсоединенной к ней и выведенной наружу. Сечение обеих труб должно быть одинаковым.

Дымоход не должен быть подключен к дымовой трубе или к системе вентиляции здания. Выход дымохода должен быть расположен вдали от оконных проемов и балконов и вести на крышу. Высота над плоской крышей – около тридцати сантиметров, над чердаком – около пятидесяти сантиметров. Для предотвращения попадания осадков и посторонних предметов в водосток устанавливается навес.

Наружная вентиляция должна быть организована, если она не была предусмотрена на этапе проектирования квартиры и в потолках нет люков для ее отвода. В этом случае дымовая труба подключается к канализации и размещается снаружи здания. Его можно настроить следующим образом:

  • если вентиляционная труба проложена снаружи здания, то конструкция будет напоминать желоб;
  • установите вентиляционную трубу непосредственно в зумпф;
  • устанавливайте его не на внешней стене, а на сарае или заборе, стараясь не беспокоить соседей.

Обязательно ли выводить на крышу

Иногда в многоквартирных домах жильцы верхнего этажа самостоятельно демонтируют трубу стояка, ведущую вверх.

Схема работы обратного клапана Источник ufa-santehnik.ru

Мотивацией такого решения является недостаточное знание принципов работы канализации и представление о фановом стояке как о чём-то лишнем и ненужном. Вскоре после этого на верхних этажах появляется устойчивый запах из канализационной трубы.

Поправить ситуацию можно. При этом нет необходимости ставить фановые трубы на кровле. Достаточно присоединить к ней специальный клапан. Он не будет выпускать воздух наружу, но при образовании зоны низкого давления впустит внутрь воздух, что предотвратит нарушение гидрозатворов.

Такой стояк нет необходимости выводить на крышу. Устанавливать клапан нужно в верхней части системы канализационных труб. Хотя это удобно (нет необходимости оборудовать трубу, проходящую через крышу), но такое устройство не обладает высокой надёжностью.

Вакуумный клапан для установки в верхней части канализационных труб Источник drive2.ru

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Различные варианты выведения фановой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу, поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

  • Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
  • При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
  • Расстояние от окон до фановой трубы не должно быть менее 4 м.
  • Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
  • Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.
