Сабвуфер своими руками: от начального уровня к высокому классу

Прослушка сабвуфера

Следующее, что можно сделать, выбирая сабвуфер, ─ прослушать его. Этот раздел сложно назвать объективным, т.к. звук в помещении и автомобиле будет отличаться. В связи с этим не все продавцы хотят подключать сабвуферы, и демонстрировать как они играют.Основная цель в этом разделе следующая, вы выбрали по характеристикам пару вариантов. Если их подключить и сравнить в любом случае звук и громкость у них будет отличаться, и вы сделаете выбор который вам по душе.

Рекомендации по прослушке:

  1. Не стоит просить консультанта подключать каждый сабвуфер. Выберите 2 варианта для сравнения опираясь на рекомендации которые мы давали выше;
  2. Старайтесь сравнивать на разных жанрах, где более высокий бас и более низкий, быстрый и медленный. Идеальным вариантом для сравнения будет музыкальные треки которые, вы слушаете чаще всего.
  3. Выберете одну точку для прослушивания, в помещении звук в разных частях комнаты может сильно отличаться.
  4. Помните что, сабвуфер имеет свойство разыгрываться. Спустя время его громкость увеличится и бас станет более чётким и быстрым.
  5. Не слышете разницу? Сделайте выбор в пользу более дешёвого варианта

Эти правила работают только для сабвуферов в коробе. Сравнивать сабвуферные динамики не имеет никакого смысла.

АЧХ колонки с пассивным радиатором

Пассивный излучатель увеличивают площадь излучающей поверхности. Два диффузора колеблются вместе, но в противофазе, поэтому во-первых повышается уровень в НЧ диапазоне, а во вторых и повышается КПД всей акустической системы, поднимая АЧХ на пол-октавы.

Для примера рассмотрим обобщенную АЧХ акустической системы до и после вставки пассивного излучателя.

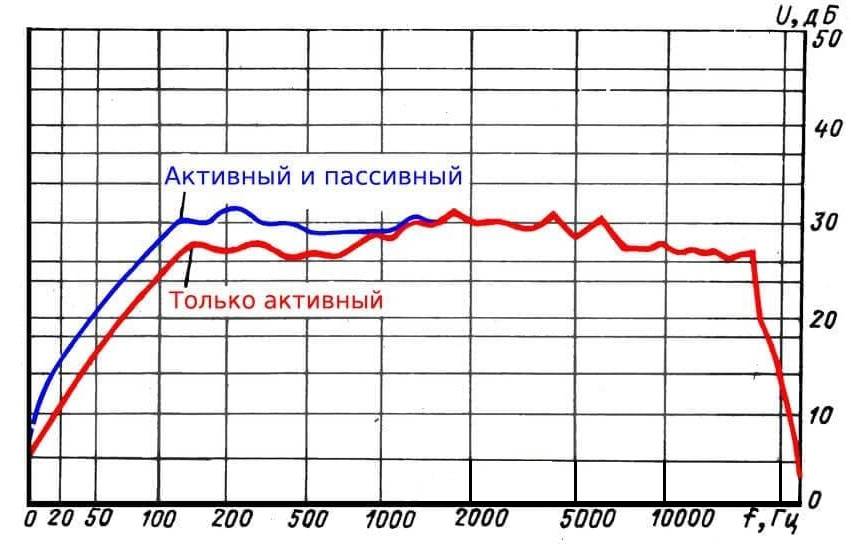

Рис. 2. АЧХ колонки с пассивным радиатором

На графике видно, что при наличии пассивного излучателя, АЧХ акустической системы значительно повышается в диапазоне от 20 до 500Гц. А это и есть низкочастотная область, т.е. те самые басы.

Как активный, так и  каждый пассивный излучатель имеет свою резонансную частоту. На этой частоте его колебания максимальны.

Основную трудность для любой акустической системы обычно представляют самые низкие частоты, поэтому резонансную частоту всегда стараются понизить. Для этого диффузор пассивного динамика делают большей массы.

Критерии выбора

Казалось бы, чем дороже и больше сабвуфер, тем лучше. Но выбор не настолько очевиден

Говоря о критериях подбора, важно учитывать цели и место использования саба

Выбираем сабвуфер для помещения

Выбирая сабвуфер в дополнение к домашнему кинотеатру, учитываем размер помещения. Если речь идёт о стандартной комнате, средняя площадь которой 15 – 20 кв. м., вполне подойдёт низкочастотный динамик из той же линейки, что и вся система ДК. Обычно это сабвуфер диаметром 8 – 10 дюймов.

Если же стоит задача озвучить больший зал, от 40-ка кв. м, рекомендуется приобрести несколько устройств. Размер сабвуфера также имеет значение.

Может показаться несколько странным, но дороже всего обойдутся несколько последних герц частотного диапазона. Поэтому создание подходящего звукового давления в большом помещении обойдётся недёшево.


Под больше помещение подобрать качественный сабвуфер для домашнего кинотеатра сложней

Как подобрать сабвуфер к колонкам по мощности, по параметрам Тиля-Смолла, под размер комнаты или дома:

Watch this video on YouTube

Параметры выбора сабвуфера для авто

Выбор сабвуфера для автомобиля также имеет ряд нюансов. И в первую очередь смотрим на размер устройства. Обычно оптимальный диаметр динамика – 8-12 дюймов, что соответственно ровняется 200-ам и 300-ам мм. В этом случае получаем хорошее звучание и исключаем эффект «дрожания».

Материал, из которого изготовлен корпус тоже учитывается. Лучший вариант – прочный и лёгкий алюминий, покрытый звукопоглощающим войлоком

В дополнение к этому обращаем внимание на наличие прорезиненных подвесов, которые отвечают за противоядерные свойства, и обеспечивают качество звучания


Качественный саб в автомобиль

Следующий критерий выбора – мощность. Здесь различаем мощность номинальную, то есть реальную эффективность звуковоспроизведения; и мощность максимальную. Под максимальной понимаем ту мощность короткого сигнала, которую выдержит низкочастотный динамик без повреждений

При выборе сабвуфера для автомобиля обращаем внимание на номинальный показатель. Оптимальное значение для салона авто – 150-300 Вт

Примечание. Некоторые пользователи также устанавливают в автомобиль сабвуфер от домашнего кинотеатра

Обращаем внимание на то, что в этом случае желаемой выходной мощности можем не получить. Конструкция домашней низкочастотной акустической системы также не предназначена для эксплуатации в условиях постоянной вибрации и тряски

Как выбрать, подключить и настроить сабвуфер от домашнего кинотеатра в машину без усилителя:

Watch this video on YouTube

Как правильно установить и подключить сабвуфер в машине

Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:

  • предохранитель;
  • провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
  • конденсатор;
  • кусачки;
  • изолента;
  • пластиковые хомуты;
  • комплект гаечных ключей.

Подключение проводов производится по следующей схеме:

  1. Изначально провод сабвуфера выводится к усилителю.
  2. От усиливающего устройства провод подводится к автомагнитоле.
  3. Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
  4. Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.

Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы

Видео: подключение и настройка сабвуфера

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

Главная →

Тюнинг →

Мощный усилитель для сабвуфера своими руками

Простой усилитель для саба своими руками можно сделать на микросхеме TDA1562Q.Интегральная микросхема представляет собой мощный УНЧ, который подходит для построения автомобильных звуковых систем. Преимущество TDA1562Q заключается в том, что собранный на ней блок не требует для своей работы двухполярного источника питания и может подключаться непосредственно к автомобильному аккумулятору. Полоса воспроизводимых частот начинается с 15 Гц, поэтому микросхема подойдёт в качестве низкочастотного усилителя для сабвуфера. На нагрузке 4 Ома номинальная мощность составляет 50 ватт при коэффициенте гармоник 0,05% и соотношении сигнал/шум — 90 dB. На нагрузке 8 Ом мощность падает до 30 ватт.Максимальная мощность достигает 70 ватт. Минимальное и максимальное напряжение питания микросхемы составляет 8 и 18 вольт соответственно. Чтобы обеспечить нормальный тепловой режим, микросхему нужно установить на радиатор площадью не менее 400 см2.Самодельный усилитель для сабвуфера содержит небольшое количество дискретных элементов.

Особенности размещения

В замкнутом пространстве автомобиля мозг человека не в состоянии определить направление на источник низкочастотного звука. Поэтому, в отличие от динамиков средней и высокой частоты, место размещения сабвуфера не влияет на естественность звука и может быть любым. Но внушительную колонку куда попало не пристроишь. Экономя ограниченное пространство, её, как правило, прячут в багажник.

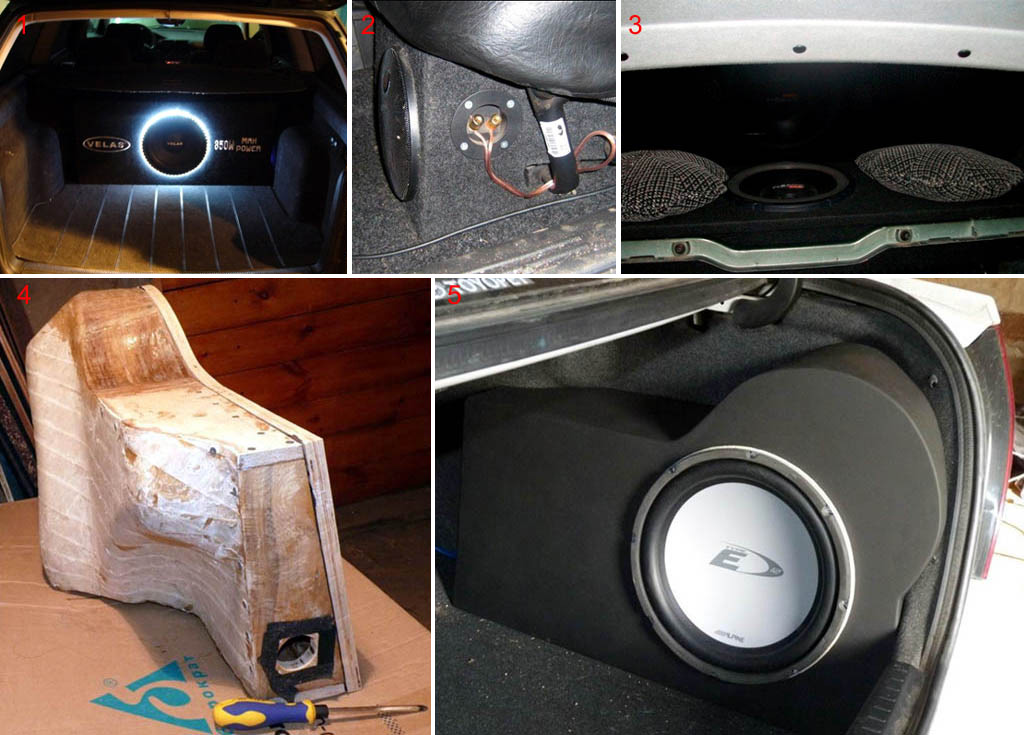

Вариантов расположения сабвуфера в багажнике седана или хэтчбека не так уж и много:

  • за спинкой сидений диффузором в багажник,
  • в крыле,
  • в откидном подлокотнике диффузором в салон,
  • в полке диффузором вверх,
  • в нише запасного колеса.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение. Выбирая такой вариант для седана, необходимо обеспечить акустическую связь багажника с салоном.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение

Суммарная площадь отверстий между ними должна быть не меньше площади диффузора. Чтобы выполнить условие, возможно, понадобится «просветлить» полку: вырезать в ней дополнительное отверстие и замаскировать его сеткой или решёткой. То же самое относится и к варианту размещения сабвуфера в заднем крыле седана.

Суммарная площадь отверстий между багажником и салоном седана должна быть не меньше площади диффузора

В хэтчбеке и в универсале, где багажник не изолирован от салона, инсталляция диффузором назад работает лучше и даже может создать дополнительный прирост звукового давления. Сабвуфер в крыле обеспечивает более глубокий бас.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук, поскольку динамик работает непосредственно в салон.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук

Размер «окна» для динамика не должен быть меньше площади диффузора. Корпус сабвуфера устанавливают как можно плотнее к спинке сидения, «утечка» звука через щели влияет на качество его воспроизведения.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение. Динамик, как и в случае с подлокотником, работает в салон. Кроме того, заднее стекло выступает в роли акустической нагрузки, обеспечивая дополнительное усиление низких частот.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение

Динамик сабвуфера в полу багажника (в нише запаски) хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот. При этом следует позаботиться о защите головки и придумать, куда пристроить запасное колесо.

Динамик сабвуфера в полу багажника хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот

Оформление для динамика

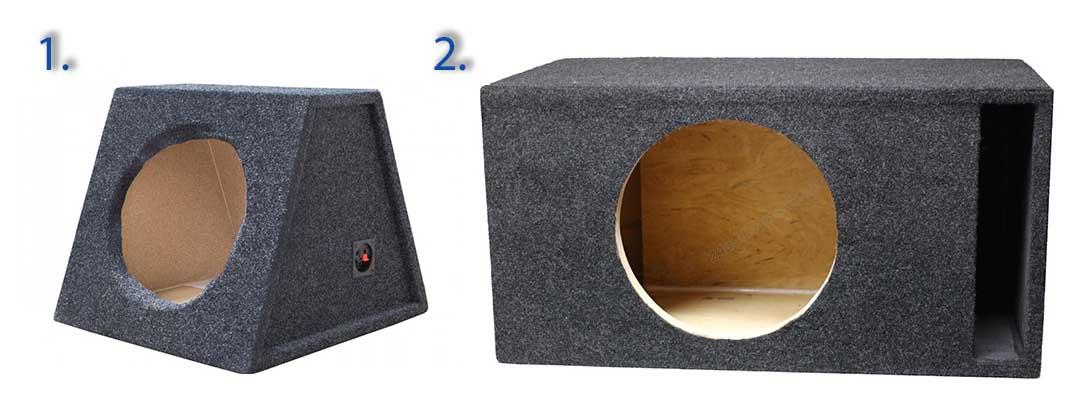

Одними из самых распространённых коробов считаются закрытый ящик и фазоинвертор.

  1. Закрытые ящики используют в SQ — системах, которые направлены на качество звучания. Если у вас открытый кузов автомобиля типа универсала или хэтчбэка, то достаточно использовать 10-дюймовый динамик. Если у вас седан, то лучше в закрытый ящик устанавливать 12-дюймовый динамик, иначе есть шанс, что его не будет слышно.
  2. Следующий вид коробов — фазоинвертор.

Мы не будем сейчас подробно останавливаться на коробах, так как у нас уже есть отличная статья о том, как влияет короб на звук. В ней мы подробно рассмотрели упомянутые акустические оформления, проанализировав минусы и плюсы каждого.

Закрытые же ящики используются не так часто.  С чем это связано, какова причина такой разницы? Всё очень просто: сейчас популярность набирают системы, которые обладают максимальной громкостью. Однако, все дело в том, что определить, насколько качественно играет сабвуфер, зачастую не так просто, особенно, если в этом нет опыта и не с чем сравнить. Когда же мы садимся в автомобиль с высоким звуковым давлением, где все вокруг трясется, и мы всем телом ощущаем бас, тут любой новичке сможет почувствовать разницу.  Такие системы в основном собираются на коробах типа фазоинверторов.

Вообще, есть большое количество различных видов коробов: ЧВ (четвертьволновой резонатор), лабиринты, бандпассы, рупоры – подобные акустические оформления используются не так часто. В дальнейшем, мы их тоже рассмотрим и добавим в статью.

Под какой короб подойдет динамик?

Определить, для какого оформления лучше подойдёт динамик, мы можем по следующей формуле:Если по этой формуле результат получился 50 или меньше, то, следовательно, динамик отлично подходит для работы в закрытом ящике. Если же показатель больше 50, то этот динамик хорошо подойдёт для работы в фазоинверторе, превышает 100 – то лучше установить этот сабвуфер в оформление банд пасс.

Автосабвуферы

Автомобильные сабвуферы ставят обычно или в грузовой отсек, или под сиденье водителя, или за спинку заднего сиденья, поз. 1-3 на рис. В первом случае короб отнимает полезный объем, во втором саб работает в тяжелых условиях и может быть поврежден ногами, в третьем – не всякий пассажир сможет вытерпеть мощный бас прямо возле ушей.

В последнее время автомобильный сабвуфер все чаще делают типа стелс (stealth), встроенным в нишу заднего крыла, поз. 4 и 5. Подбаса достаточной мощности добиваются, применяя специальные автодинамики диаметром 12” с жестким диффузором, мало подверженным мембранному эффекту, поз. 5. Как сделать сабвуфер для автомобиля путем отформовки крыльевой ниши, см. след. видео.

[Q] У меня теперь есть параметры динамика, что с ними делать?

Каждый динамик при проектировании затачивается под определенный вид акустического оформления. Чтобы узнать, подо что именно, посмотрим на добротность.

  • Qts > 1,2 это головки для открытых ящиков, оптимально 2,4
  • Qts < 0.8-1.0 — головки для закрытых ящиков, оптимально 0,7
  • Qts<0.6 — для фазоинверторов, оптимум — 0,39
  • Qts<0.4 — для рупоров

Правильнее будет сортировать головки не по добротности, а по величине Fs/Qts. Приведу по памяти, неохота формулы просчитывать.

  • Fs/Qts > 30 (?) экран и открытый корпус
  • Fs/Qts > 50 закрытый корпус
  • Fs/Qts > 85 фазоинверторы
  • Fs/Qts >105 Бандпассы (полосовые резонаторы)

Упругость, мясистость, сухость и др. подобные характеристики звука, издаваемого басовой колонкой, во многом определяются переходной характеристикой системы, образованной динамиком, нч оформлением и окружающей средой.

Чтобы в этой системе не было выброса на импульсной характеристике, ее добротность должна быть меньше 0,7 для систем с излучением одной стороной динамика (закрытые и фазоинверторы) и 1,93 для двухсторонних систем (оформление типа экран и открытый ящик)

Устройство акустических систем

Нет шансов сделать акустическую систему самостоятельно без понимания теории. Любителям музыки следует знать, что биологический вид Homo Sapiens слышит внутренним ухом звуковые колебания частот 16-20000 Гц. Когда дело касается классических шедевров, то разброс высок. Нижний край – 40 Гц, верхний – 20 000 Гц (20 кГц). Физический смысл этого факта заключается в том, что не все динамики способны воспроизвести сразу полный спектр. Относительно медленные частоты лучше удаются массивным сабвуферам, а пищание на нижней границе воспроизводят менее габаритные громкоговорители. Понятно, что для большинства людей это ничего не значит. И даже если часть сигнала пропадет, не будет воспроизведена, никто этого и не заметит.

Устройство акустической системы

Полагаем, что те, кто поставил целью самостоятельное изготовление акустической системы, должны критично оценивать звук. Полезно будет знать, что годная колонка имеет два и более динамиков, чтобы иметь возможность отразить звучание обширной полосы из слышимого спектра. А вот сабвуфер даже в сложных системах один. Это связано с тем, что низкие частоты заставляют вибрировать окружение, проникая даже сквозь стены. Становится непонятным, откуда именно несутся басы. Следовательно, и колонка НЧ одна – сабвуфер. А вот что касается прочего, то человек уверенно скажет, с какого направления пришел тот или иной спецэффект (луч ультразвука блокируется ладонью).

В связи со сказанным проведем делением акустических систем:

  1. Звук в формате Моно непопулярен, поэтому избегаем касаться исторических экскурсов.
  2. Звучание Стерео обеспечивается двумя каналами. Оба содержат низкие и высокие частоты. Лучше подойдут равноценные колонки, снабженные парой динамиков (басы и писк).
  3. Звук Вокруг отличается наличием большего числа каналов, создающих эффект объемного звучания. Избегаем увлекаться тонкостями, традиционно 5 колонок плюс сабвуфер доносят гамму меломанам. Конструкция многообразна. Поныне ведутся исследования, ставящими целью улучшить качество передачи акустики. Расстановка традиционная такова: по четырем углам комнаты (грубо говоря) по колонке, сабвуфер стоит на полу слева или в центре, под телевизором помещается фронтальная колонка. Последняя в любом случае снабжается двумя динамиками и более.

Круг задач очерчен, читатели понимают – самодельная акустическая система строится следующими элементами:

  • набор динамиков частот сообразно числу каналов;
  • фанера, шпон, доски корпуса;
  • декоративные элементы, краска, лак, морилка.

О компьютерных расчетах

Не думайте, что JBL SpeakerShop или др. программа расчета акустики выдаст вам единственно возможный самый-самый правильный вариант. Компьютерные программы пишутся по устоявшимся проверенным алгоритмам, но нетривиальные решения невозможны только в богословии. «Все знают, что так делать нельзя. Находится болван, который этого не знает. Он-то и делает изобретение» – Томас Альва Эдисон.

SpeakerShop появился не так давно, разработано это приложение весьма основательно и то, что пользуются им очень активно, безусловный плюс как разработчикам, так и любителям. Но чем-то теперешняя ситуация с ним похожа на историю с первыми фотошопами. Кто юзал еще винду 3.11, помните? – тогда по обработке картинок просто с ума сходили. А потом оказалось – чтобы сделать хороший снимок, нужно все-таки уметь фотографировать.

Хороший сабвуфер с недорогим динамиком

Всем привет. Задумал как то по максимуму “выжать” все, что можно из бюджетного динамика для сабвуфера Philips CSPI 1000/51. Инсталляцию решено было производить в ЧВ коробе.

Опишу вкратце:

  • -головка Philips CSPI 1000/51,10 дюймов ,250 сил в номинале, до 1 кВт пиковая мощь, импенданс 4 Ом; стоит 1700 руб
  • -короб ручная сборка, материал: ламинированная ДСП 15мм (а-ля “бабушкин сервант”), капет, клей ПВА, клей “88”, силикон KIM 101,саморезы 3.2/55 оксид черные по дереву; все обошлось примерно до 1000 руб
  • -характеристики короба: Четвертьволновой, настройка 39Гц, площадь сечения 600 см2
  • -размеры приведены на схеме
  • схема короба
    Переходим к сборке. Нарезав все части будущего короба
  • некоторые детали удобнее обтянуть карпетом сразу, что и делаем

Мне нравятся короба с торцевыми углублениями, поэтому я заранее рассчитал детали так что бы остались выпуски для торцевых ниш. Во время сборки сразу проклеиваю видимую часть порта карпетом, потом это сделать будет проблемно.

  1. Перед креплением последней детали герметизирую все швы силиконом.
    Крепим “крышу”

Короб готов.Теперь обтягиваю его карпетом весь.

Места стыка ткани проклеиваются “88” клеем, им же проклеиваю сложные места, такие как торцевые ниши.Основные плоскости можно проклеивать ПВА, так быстрее и дешевле.

Оставляем короб на просушку. Потом можно закрепить клемник и головку саба.

Сабвуфер получился большой.Не в каждую машину влезет.Но качество звучания очень радует.Никакого грохота, хрипов, или клипирования. Слушал русский реп, драмн & бейс, нигеров, все продувает без стеснения. Снял на зеркалку как он работает, но на видео не передается как он весело дует, вживую намного интереснее и чище чем на видосе.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

  1. Несложный расчет;
  2. Несложная сборка;
  3. Маленький литраж готового короба, а следовательно компактность;
  4. Хорошие импульсивные характеристики;
  5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Пассивный сабвуфер своими руками

Как сделать простой пассивный сабвуфер.Такая конструкция представляет собой корпус, в котором установлена низкочастотный динамик. Объём корпуса обычно измеряется в литрах и зависит от диаметра динамической головки и конструкции корпуса. На корпусе пассивной колонки нет никаких регулировок, а на задней или боковой стенке находится контактная колодка для подключения источника звукового сигнала.Ящик для низкочастотной колонки может быть изготовлен по одной из трёх схем:

  • Закрытая конструкция
  • Акустический фазоинвертор
  • Бандпасс

Закрытая конструкция ящика является самым простым решением. Объём корпуса легко высчитывается, а сборка конструкции не представляет сложности даже для начинающего мастера. Чтобы сделать самодельный саб потребуется небольшое количество деталей простой формы. Верхнюю, нижнюю и две боковых стенки можно вырезать одинакового размера. В передней стенке вырезается отверстие для установки динамика, а в заднюю стенку врезается колодка с контактами.Внутренний объём закрытого ящика зависит от типа громкоговорителя. Габариты корпуса низкочастотной колонки можно определить из следующей таблицы:

  • Динамик 20 см – 8-12 литров
  • Динамик 25 см – 13-14 литров
  • Динамик 30 см – 25-38 литров
  • Динамик 38 см – 39-58 литров

Кроме простой конструкции закрытый ящик выдаёт чёткий, быстрый бас и обладает сравнительно ровной амплитудно-частотной характеристикой.

Как сделать сабвуфер своими руками схема. На рисунке изображена акустическая низкочастотная система, рассчитанная под громкоговоритель 15 дюймов или 38 санитметров. Корпус изготовлен из материала толщиной 20 мм. Переднюю стенку рекомендуется сделать двойной толщины. Колодку с контактами для подключения кабеля от источника звука можно установит на задней стенке устройста. Для увеличения акутического объема колонки, её внутренность заполняется демпфером. Для этого можно использовать обыкновенную вату, которая набивается в марлевый мешок, или синтепон. На нижнюю стенку нужно привернуть саморезами резиновые ножки. Как изготовить сабвуфер закрытого типа. После того, как выбор динамической головки сделан, нужно подготовить материал.

Для низкочастотных акустических систем обычно используется многослойная хорошо проклеенная фанера или мелкодисперсная фракция (МДФ). Для домашней колонки можно так же использовать ДСП. В автомобильную акустику этот материал лучше не применять, так как от постоянной тряски и вибрации и повышенной влажности крепёжные элементы будут самопроизвольно выворачиваться, и колонка может разрушиться. При сборке мощной акустической системы фанеру, даже многослойную, использовать не рекомендуется. При сильной вибрации конструкции фанерный ящик будет резонировать, что создаст неприятные звуковые обертоны при прослушивании музыки.

Шаг 1: Расчёт параметров

Основная цель этого проекта заключалась в том, чтобы создать сабвуфер, который выделялся бы низкими частотами и имел встроенный усилитель, способный питать два других динамика в небольшом корпусе. Для расчёта параметров корпуса сабвуфера, была использована программа WinISD. Для достижения наилучших результатов автор использовал сабвуфер Tang Band и готовый усилитель 2.1. Как видно из графика, корпус настроен на 43 Гц и имеет F3 около 37 Гц, что довольно удивительно, учитывая цену низкочастотного динамика и компактного корпуса, в котором он нуждается.

Ниже можно скачать файлы со всеми расчётами и необходимыми размерами. Так же есть шаблон панели управления, который вы можете распечатать и приклеить на корпус, чтобы точно сделать все необходимые отверстия.

  • ACTIVE+SUBWOOFER+PLANS+METRIC.pdf
  • ACTIVE+SUBWOOFER+PLANS+IMPERIAL.pdf
  • Схема подключения.pdf

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.

Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Роль и значение терминала в акустике

Представить себе значение акустических терминалов можно и так. Допустим, меломан обзавелся дорогой и хорошей акустикой в машину (см. Обзор акустических систем и их виды). Купил мощный саб, хорошие динамики вперед и назад

Одним словом, он прекрасно подготовился, но не учел важность акустических терминалов. Что произойдет?

Акустический терминал качественный

Вполне вероятно, что акустика не будет звучать так, как следует. Тут уж дилетант может искать много причин, но пока он не займется всерьез акустическими терминалами, ждать хорошего звука ему не стоит.

Особое место в мире автозвука занимают терминалы для сабвуфера. Важнейший компонент большинства современных НЧ динамиков, хороший терминал обеспечивает надежную интеграцию с сабом различных устройств-источников звукового сигнала. В большинстве случаев внешний и монтажный размеры отличаются из-за типов модели и ее формы.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

  1. Несложный расчет;
  2. Несложная сборка;
  3. Маленький литраж готового короба, а следовательно компактность;
  4. Хорошие импульсивные характеристики;
  5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

  • для 8-дюймового сабвуфера (20 см) требуется  8-12 литров чистого объема,
  • для 10-дюймового (25 см)  13-23 литров чистого объема,
  • для 12-дюймового (30 см) 24-37 литров чистого объема,
  • для 15-дюймового (38 см) 38-57- литров чистого объема
  • а для 18-дюймового (46 см) потребуется  58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

Распиловка деталей

Итак, вы определились с формой дополнительного блока, и у вас есть чертеж.

Разметьте лист и вырежьте его в соответствии с Габаритные размеры. Используйте полотно с большим количеством зубьев, чем меньше размер зуба полотна циркулярной пилы, тем меньше будет сколов и их размер будет меньше.

Если вы используете ручной циркуляр и ваша рука не занята, лучше использовать руководство , чтобы случайно не «завалить» разрез.

Эту работу лучше выполнять вдвоем, так как в одиночку переворачивать большие листы и удерживать их во время работы недостаточно удобно.

Ниже хорошее видео от Rockford Fosgate, правда, на английском, но без перевода все понятно — выбор формы корпуса, выравнивание деталей, резка.
