Назначение фановой трубы
Фановая труба служит для вентиляции канализационной сети, то есть для отведения образующихся в трубопроводе газов и подведения свежего воздуха при необходимости.
При перемещении и смешивании сбрасываемых в ассенизационную систему нечистот выделяются разнообразные летучие вещества, которые имеют неприятный запах, кроме того, они опасны для здоровья.
Установка канализационной вентиляции решает проблему газоотведения, не давая газам скапливаться в трубопроводе.
Спуская воду из ванны, бассейна или одновременно пользуясь несколькими раковинами и унитазом, жители пропускают по трубопроводу одномоментно большой объем жидкости. При этом объем воздуха в системе оказывается критически мал и возникает разрежение – снижение давления в сети.
Баланс давления в отсутствие фановой трубы восстанавливается единственным возможным способом – в канализацию из сифонов сантехнических приборов: раковин, ванн, унитазов – всасывается вода, выполняющая функцию гидрозатвора. Запахи нечистот беспрепятственно проникают в помещения, а вместе с ними – ядовитые испарения и болезнетворные бактерии.
Тогда как фановая труба при разрежении обеспечивает воздухозабор и восстанавливает давление. Водяные затворы в сифонах остаются нетронутыми и служат барьером между канализацией и помещениями.
Канализация с фановой трубой
Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.
Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:
- высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
- площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
- в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
- канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
- лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
- если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
- установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.
Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.
Каким должен быть диаметр фановой трубы?
Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.
Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).
Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:
- канализационный стояк диаметром 100 мм;
- раковина (кухня) со сливной трубой 50 мм;
- душевой слив;
- стиральная машина.
Выбор по материалу
Трубы из таких материалов обычно используются для прокладки канализационных стояков:
- ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
- Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.
При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).
Нужна ли звукоизоляция
Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.
Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.
В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).
Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.
Нужно ли утепление
Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.
Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).
Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.

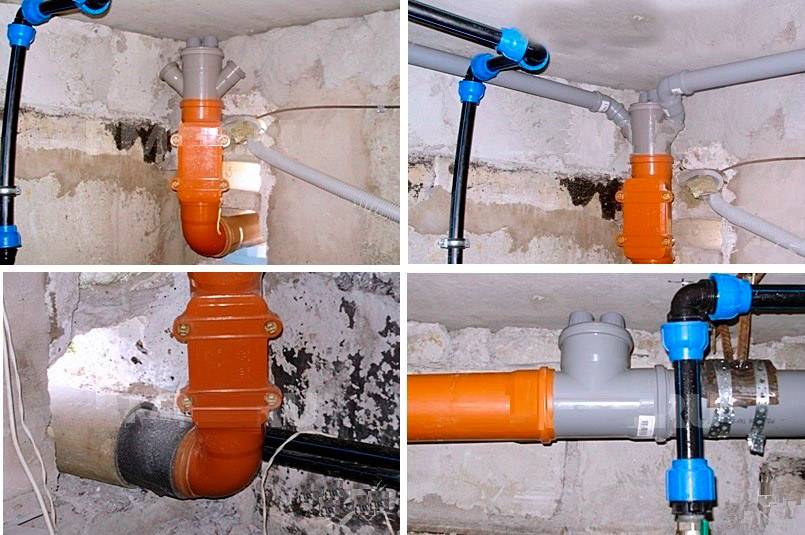

Установка
Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.
Схема: фановая вентиляция
Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.
Видео: подготовка и монтаж фановых труб канализации коттеджа
https://youtube.com/watch?v=gW7iPlg5RaU
Основные правила, как устанавливается гибкая фановая вентиляционная труба:
- Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
- Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
- Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.
После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.
Схема: установка фановой трубы
После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.
Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.
Что это такое? Вакуумный клапан или прокладка используется для следующих целей:
- Защита канализационных стоков от грызунов и прочих животных;
- Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
- Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
- С его помощью обеспечивается полная герметизация стоков.
Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами
Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана
После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.
Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.
Обратный клапан
Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).
Зачем нужна фановая вентиляция
Строительная и проектная документация предусматривает устройство фановой трубы канализации. Этот факт объясняется довольно легко. Газы постоянно формируются в процессе работы канализации и со временем накапливаются в больших количествах. Единственное направление их выхода – это жилые комнаты.
Путь этим газам преграждают гидрозатворы сантехники. Данные приборы представляют собой сифоны особенной формы. Они наполнены водой и могут сдерживать сильное обратное давление. Но в некоторых ситуациях гидрозатворы не могут справиться с большим количеством канализационных газов, вследствие чего, они попадают в жилище. Во избежание таких неприятных ситуаций и устанавливается фановая вентиляция. Система отлично справляется с поддержанием нормального давления, а также своевременно отводит канализационные газы.
Фановый стояк
Неприятный запах из канализации может появляться и по другой причине – это может быть самый обыкновенный срыв водного затвора. Эта поломка может случиться в том случае, если сточные воды забивают стояк на весь его диаметр. Из-за этого резко падает давление и возникает вакуум, который всасывает воздух и жидкость, находящуюся в гидрозатворах. Через некоторое время давление вернется в норму само собой, но гидрозатворы остаются пустыми, а значит, не остается препятствия для проникновения канализационных газов в жилые помещения.
Большинство людей считают, что срыв гидрозатворов в таких изделиях, как раковины или унитазы, практически невозможен, но это заблуждение. Такая поломка очень распространенная из-за того, что на внутренней поверхности канализационных труб постоянно откладывается осадок и различные загрязнения, что приводит к уменьшению диаметра сточной трубы и возникновению непредвиденной поломки. Этой проблемы также поможет избежать фановый стояк. Данное изделие является простой трубу, соединяющую канализацию и открытое пространство. Чаще всего трубу выводят через крышу.
Фановая труба
Принцип работы данного изделия довольно простой. После резкого падения давления в системе канализации, в данную трубу попадает воздух, способствующий восстановлению необходимого уровня давления и сохранению целостности гидрозатворов. В некоторых случаях фановый стояк оснащается обратным клапаном, с помощью которого вентиляционная система эффективно работает без вывода трубы на кровлю.
Вернуться к содержанию
Цена вентиляции канализации
Схемы вентиляции канализации частных домов всегда отличаются, т.к. они строятся по индивидуальным проектам. Поэтому затраты на ее создание разные. Профессиональные сантехники оценивают свою работу по таким статьям:
- Проектирование вытяжной системы;
- Расходы на покупку элементов и их доставку;
- Монтажные работы;
- Проверка работоспособности конструкции и ее обслуживание в гарантийный период.
Расходы зависят от таких факторов:
Способ отвода газов из канализации. Если выбрана внутридомовая вентиляция, ее лучше делать на стадии строительства дома. В этом случае не надо будет платить за восстановление порядка в доме. Если здание построено, с фановой трубой рекомендуется не связываться. Затраты на ее монтаж снаружи дома будут несоизмеримо меньше. Отказ от фановой трубы и использование вакуумных клапанов снизят ваши расходы, но система может давать сбои. Принудительная вентиляция повысит стоимость конструкции из-за наличия электрических приборов. Цена вентиляции канализации зависит от размеров здания. Чем больше дом, тем больше понадобится расходных материалов. Появляется необходимость соединять магистрали, что усложняет конструкцию. Увеличение количества сантехнических приборов приводит к монтажу дополнительных элементов системы — вакуумных клапанов и сифонов. Работа на высоте также увеличивает стоимость работ. В этом случае могут понадобиться настилы и другие конструкции. Дороже стоят работы с тяжелыми и крупногабаритными изделиями. Цена вентиляции канализации зависит от используемых дополнительных устройств, особенно вакуумных клапанов. Самое дорогостоящее оборудование выпускает компания HL из Австрии. Средние цены на этот прибор у компании MCAlpini из Великобритании. Традиционно изделия отечественного производства самые дешевые
Обратите внимание на продукцию компании «Политек». Цена монтажа вентиляции канализации в России (г
Москва):
Цена монтажа вентиляции канализации в России (г. Москва):
| Виды работ | Цена |
| Монтаж фановой трубы, лежак 50 мм | 330-370 руб./м.п. |
| Монтаж фановой трубы, лежак 100 мм | 410-460 руб./м.п. |
| Установка хомута 50 мм | 30-70 руб./шт. |
| Установка хомута 100 мм | 80-120 руб./шт. |
| Расчеканка раструба чугунной фановой трубы | от 500 руб./шт. |
| Штроба по бетону | от 450 руб./м.п. |
| Штроба по кирпичу | 330-380 руб./м.п. |
| Выполнение проемов в перекрытии | 390-420 руб./м.п. |
| Комплексные работы | Цена, руб. |
| Замена фановой трубы ДУ50 (чугун на пластик) без разрушения стен (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки | 3500-4500 |
| Замена фановой трубы ДУ50 (чугун на пластик) с разборкой стены (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки | 4500-5500 |
| Замена пластиковой фановой трубы ДУ50 на такую же в квартире (удаление старой, установка новой стены), монтаж 2-х сифонов, обвязки санустановки | 2500-3500 |
| Замена фановой трубы до перекрытия | 3500-4500 |
| Установка фановой трубы в перекрытие (при его замене) | 1200-1800 |
Цена монтажа вентиляции канализации в Украине (г. Киев):
| Виды работ | Цена |
| Монтаж фановой трубы, лежак 50 мм | 140-190 грн./м.п. |
| Монтаж фановой трубы, лежак 100 мм | 180-220 грн./м.п. |
| Установка хомута 50 мм | 10-30 грн./шт. |
| Установка хомута 100 мм | 20-40 грн./шт. |
| Расчеканка раструба чугунной фановой трубы | от 500 грн./шт. |
| Штроба по бетону | от 450 грн./м.п. |
| Штроба по кирпичу | 140-190 грн./м.п. |
| Выполнение проемов в перекрытии | 180-200 грн./м.п. |
Как сделать вентиляцию канализации — смотрите на видео:
https://youtube.com/watch?v=HkdNv_ydf8w
Часто канализационная система и ее вентиляция проектируется без точного соблюдения строительных норм и подбора комплектующих, что становится причиной плохой работы конструкции. К тому же дефекты проявляются не сразу, а через определенный промежуток времени, когда их тяжело устранить. Поэтому к обустройству вентиляции канализации необходимо относиться серьезно на всех этапах, начиная от создания проекта и заканчивая монтажными работами.
Статья по теме: Локальная канализация для дачи и загородного дома
Что это такое
Фановая труба – это часть трубопровода канализационной системы, соединяющая ее напрямую с атмосферой и исключающая опустошение гидрозатворов сантехнических приборов от возможного разрежения при сливе отработанной воды.
В свою очередь, гидрозатвором называется специально изогнутая канализационная труба на выходе из сантехнического прибора. Она, естественным образом, частично заполнена водой, которая выполняет роль водяной пробки, чтобы исключить попадание неприятного воздуха из труб канализации непосредственно в помещение. К примеру: гидрозатвор у унитаза изготовлен в корпусе, а к мойке прикручивают специальное изделие – сифон.
Важно! Если фановый трубопровод отсутствует в системе канализации, то в момент слива определенного количества воды на рядом расположенных гидрозатворах могут пропасть водяные пробки и тогда через пустые трубы станут свободно просачиваться в жилые помещения не очень приятные канализационные запахи. Фановая труба для унитаза
Фановая труба для унитаза
Фановую трубу еще называют вентиляцией канализационной системы. Ее наличие в канализации позволяет решить две важные задачи одновременно:
- При вентиляции происходит удаление вредных газов из системы канализационных стоков;
- Вентиляция трубопровода поддерживает атмосферное давление во всех элементах канализации, не давая возникнуть разрежению воздуха при сливе больших объемов воды одновременно.
Отсюда вывод: фановая труба является важным атрибутом при устройстве системы канализации в жилых домах.
Монтаж клапана для вентиляции канализации
Для осуществления монтажа аэрационного клапана не обязательно приглашать специалистов. Вполне можно сделать это качественно и собственными усилиями, соблюдая предписания, инструкции к выбранному вами клапану. Перед началом монтажа и покупки клапана необходимо определиться с местом, куда этот аэратор будет встроен
Кроме того, важно учесть ряд нюансов
Какие особенности нужно учесть
- Температура в помещении, в котором будет установлен клапан, должна быть плюсовой.
- Установленный на стояке клапан должен возвышаться на 100-150 мм над наивысшим входом горизонтальной трубы, идущей от сантехнических приборов.
- Место соединения аэратора с трубой необходимо сделать герметичным, иначе возможно проникновения зловонных газов в помещение.
- Если внутри помещения, где планируется установить вентиляционный клапан, есть половая решетка, то он должен находиться выше от пола на 35 см.
- Должен быть обеспечен легкий доступ к клапану для его ревизии и ремонта.
- При выборе клапана необходимо учесть его пропускную способность, которая показывает, сколько литров воздуха аэратор пропускает в секунду. Лучше не пожалеть средств и купить аэратор с максимальной пропускной способностью.
Порядок монтажа
Если вы решили установить клапан в квартире, расположенной в многоэтажном доме, то не забудьте об этом предупредить соседей. Потом нужно отключить подачу воды по стояку. Теперь можно приступить к работам по монтажу.
- Сначала демонтируют часть трубы, где будет размещен клапан. Это касается в основном горизонтальных труб, на стояке клапан обычно размещают в верхней точке
- Если клапан устанавливается на трубе, отводящей стоки от сантехники, то нужно правильно выбрать направление установки: необходимо, чтобы стрелка на корпусе совпадала по направлению с движением стоков.
- Далее клапан собирается и устанавливается в вертикальном положении в трубу с помощью уплотнительного кольца согласно инструкции, которая к нему прилагается. Вмонтировать клапан можно непосредственно в трубу или же с использованием отвода или тройника.
Если вы сомневаетесь, какой необходим клапан и нужен ли он вообще, то обратитесь за консультацией к специалисту. Все же стоит отметить, что это устройство, хоть и не всегда необходимо, однако несет большую пользу и не имеет побочных эффектов, поэтому, если есть возможность, стоит улучшить вентиляцию канализации аэратором.
Вакуумный клапан для канализации предназначен для стабилизации давления внутри канализационных труб. Установка устройства поможет избежать затопления жилого помещения сточными водами и распространения неприятных запахов. Обычно с этой проблемой справляются , но их установка сопряжена с рядом сложностей. Трубу требуется вывести через крышу, что нарушает ее герметичность. Кроме этого фановые трубы нельзя располагать вблизи окон и балконов. Аэратор устанавливается непосредственно внутри помещения. Как выбрать и смонтировать вакуумный клапан своими силами, читайте далее.
Надо ли утеплить и шумоизолировать
Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.
Утепленная труба
Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.
Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.
Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:
- Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
- Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
- Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
- Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.
Шумоизоляция фановой трубы
Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.
Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.
