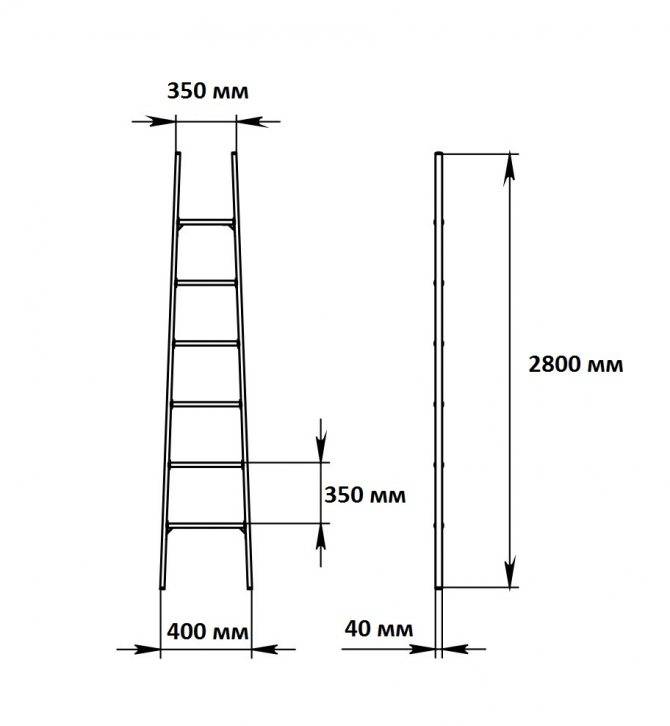

Надежная деревянная приставная лестница своими руками: чертежи

Основные требования к ограждению

В первую очередь перила должны быть безопасными и полезными. Их задача – поддерживать человека во время спуска и подъема, не допустить падения с крыльца. Все-таки немаловажным фактором считается и эстетичность. Чтобы выполнять поставленные задачи, перила строят в соответствии с некоторыми правилами:

  1. Материал ограждения и ступеней должен быть одинаковым или хорошо сочетаемым. Нередко встречаются красивые крылечки, изготовленные из нескольких материалов: камень и дерево, металл и пластик, алюминий и стекло.
  2. Прочность ограждения должна быть достаточной для точечной нагрузки в 100 кг.
  3. Перила делают удобными и эргономичными. Их поверхность легко обхватывается ладонью среднего размера, верхняя часть перил имеет сечение около 40х70 мм. Материал для поручня выбирают приятный на ощупь, не остывающий зимой и не накаляющийся под солнцем. Поверхность шлифуют, нивелируя выступы, заусенцы.
  4. Высота ограждения должна быть не менее 90 см – это требование строительных норм. Если в доме есть маленькие дети, для них нужно сделать дополнительный поручень на уровне 50-60 см.
  5. Поручень опирается на два столба. Это несущие конструкции крыльца, они должны быть более прочными и иметь надежную фиксацию.
  6. Между опорными столбами устанавливают балясины. Их задача – предотвратить выпадение человека через боковую поверхность крыльца. По СНИПу между балясинами необходимо оставлять не более 15 см зазора.

Подготовка необходимого материала и инструментов

Зная все параметры конструкции, можно заготовить нужный материал. Деревянные лестницы можно изготовить из разных пород. Многие специалисты рекомендуют использовать дуб, бук или лиственницу. Но такие материалы довольно дороги. Наиболее чаще используются хвойные породы. Они достаточно прочные, легко поддаются обработке и стоят недорого.

При покупке древесины важно обратить внимание на ее качество. На досках не должно быть мест гниения, выпавших сучков и деформаций. Также проследите, чтобы древесина была хорошо высушена

Также проследите, чтобы древесина была хорошо высушена.

Для монтажа деревянной лестницы в доме вам понадобится:

  • бруски для косоуров, их толщина должна быть не менее 50 мм , а ширина в соответствии с размерами ступенек. Длины бруска должно хватить на всю длину марша, сшивать два бруска не допускается;
  • доски для проступи толщиной в 40 мм ;
  • доски для подступков толщиной в 30 мм ;
  • балясы, перила и другие дополнение лучше приобрести в готовом виде, они будут иметь более эстетичный вид;
  • оцинкованные саморезы, шурупы и анкерные болты для крепления.

Кроме этого, необходимо подготовить инструмент для работы. А именно:

  • приспособления для разметки и измерения (рулетка, линейки, строительный уголок);
  • для проделывания отверстий нужна будет дрель (лучше электрическая);
  • ножовка по дереву (для крупных деталей) и ножовка по металлу (для мелких деталей);
  • отвертка или лучше шуруповерт с набором насадок;
  • молоток и стамеска для делания пазов;
  • рубанок (лучше электрический);
  • шлифовальное полотно.

Ну и, конечно, под рукой должен находится подробно разработанный чертеж.

Общая информация

Для того чтобы самостоятельно смастерить сложную конструкцию, необходимо тщательно подготовиться к работе.

Конструктивные особенности

Изготовление деревянных лестниц своими руками предусматривает необходимость обустройства одного или нескольких пролётов (маршей), располагающихся между этажами. Каждый из них должен состоять из различных элементов, соединённых в единую конструкцию.

Основные части лестницы:

Тетива. Этот элемент конструкции предназначен для выполнения несущих функций. Его используют в тех случаях, когда боковая часть лесенки прилегает к стене здания. Монтаж тетивы требует максимально точной разметки, так как малейшая ошибка приведёт к перекосу ступенек.
Косоур. Он представляет собой деревянную балку с выпиленной гребёнкой

Эта деталь является несущей, поэтому особое внимание следует уделить её прочности. Используют косоур для фиксации подступенка.
Ступень

Эта главная деталь любой лестницы может быть выполнена в обычной или нестандартной форме. В большинстве домов можно встретить радиусные ступени (полукруглые, с закруглёнными углами, волнообразные) или забежные. Крепят их к выбранной несущей конструкции.
Подступенок. Используется только в тех лестницах, которые должны ежедневно выдерживать большие нагрузки. Наличие этого элемента позволяет увеличить прочность всей конструкции.
Балясины. Эти детали могут иметь различную форму и конфигурацию. Применяют их для подпорки поручней, формирующих боковое ограждение.
Столбы для опоры. Они являются одними из наиболее важных элементов, так как обеспечивают поддержку поручням и значительно увеличивают прочность ограждения. Устанавливают их не только на площадках между пролётами, но и в начале, а также в конце лестницы.
Поручни. Этот конструктивный элемент обязательно должен присутствовать в каждой лестнице. Опорой для них служат специальные столбы и балясины. Так как к этой детали будут прикасаться руки владельцев дома, то она должна быть максимально гладкой и приятной на ощупь.
Дистанционная втулка. Её используют в качестве подставки только в тех конструкциях, которые состоят из нескольких лестничных пролётов.

Разновидности изделий

Существует большое количество конструкций деревянных лестниц, которые можно возвести своими руками.

Самые популярные виды лестниц из дерева:

  1. Прямая маршевая. Это наиболее удобная конструкция, которую просто собирать своими руками. В большинстве случае она выполняется с небольшим шагом и низкими ступенями, которые обеспечивают комфорт всем жильцам дома. Некоторые умельцы предпочитают разделять прямую лестницу на 2 части, устанавливая небольшую промежуточную площадку. Она даст возможность детям и пожилым людям более безопасно подняться на верхний этаж.
  2. В виде буквы «Г». Такая форма лестниц является наиболее популярной и часто устанавливаемой. Она позволяет выполнить поворот в нужном месте, огибая колонны или любые другие конструкции в здании.
  3. Прямая П-образная. Главная отличительная черта этой лестницы — наличие площадки между двумя пролётами. Благодаря ей, выполняют поворот на 180 градусов и меняют направление расположения ступеней. Правильно смастерить такую конструкцию могут только профессионалы.
  4. П-образная с забежными и угловыми ступенями. Этот сложный вариант применяют при необходимости обустроить высокую лестницу в маленьком проёме. Правильно установленные ступени позволят сэкономить место и не снизить удобство пользования конструкцией.
  5. Винтовая. Она устанавливается только в небольших проёмах и не отличается удобством. Несмотря на это, её ценят за привлекательный внешний вид и оригинальность.
  6. Утиный шаг. Этот вариант конструкции позволяет уменьшить крутизну подъёма, а также сэкономить жилое пространство. С его помощью часто обустраивают подъём на чердак и спуск в подвал.

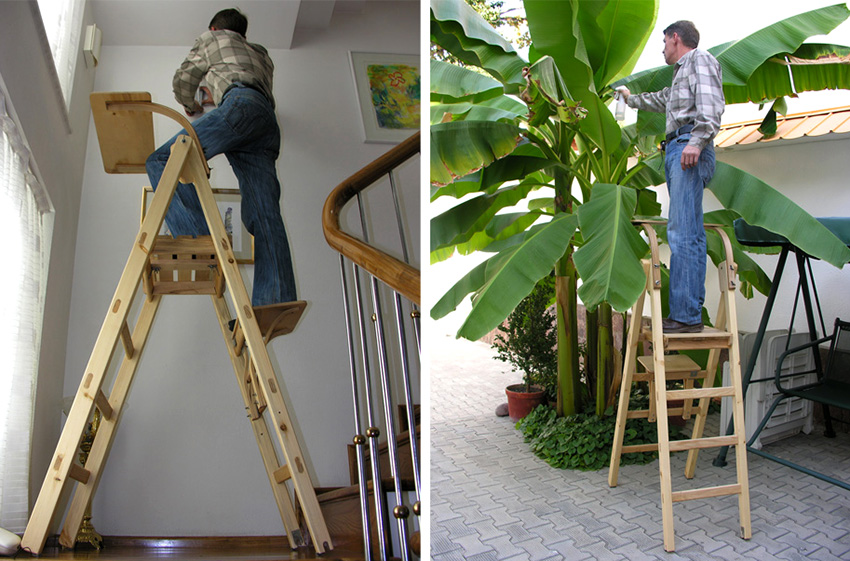

Самостоятельная сборка стремянки из дерева

Сначала подготовим основные детали будущей стремянки. В первую очередь это основные стойки, как изображены на этом рисунке.

Вкручивайте саморезы максимально плотно, чтобы конструкция приобрела достаточную прочность.

Если вы все выполнили правильно, то в результате этой работы у вас появится половина стремянки, выглядящая примерно так:

Собрать вторую половину стремянки будет ещё проще. Это два длинных бруска, соединенных между собой набором реек. На рейки наступать не придется – они должны просто соединять бруски. Поэтому им не обязательно быть толстыми. Достаточно толщины в несколько десятков миллиметров, как видно на следующем рисунке. Для большей эстетичности можно сделать в брусках продольные пазы, либо найти готовые детали такой формы.

Теперь остается только соединить две половинки стремянки в единое целое. Но расслабляться не стоит – это очень ответственный и важный момент.

Берем подходящий шарнир и устанавливаем на стыке двух половинок. Теперь необходимо использовать самые длинные саморезы, какие есть под рукой. На шарнир будет приходиться довольно большая нагрузка, поэтому необходимо обеспечить максимально прочное его сочленение с брусками.

Кроме того, после установки шарнира, необходимо подобрать небольшую, но достаточно прочную доску для установки на первой половине стремянки – на неё вы будете класть инструмент и опираться во время работы.

Теперь у вас есть полноценная стремянка, с которой будет действительно удобно работать – в саду, в гараже или дома во время ремонта.

Изготавливаем лестницу


Почти весь необходимый материал

После того, как мы определились с требованиями к безопасной лестнице, определили ее размеры и даже рассчитали, можно приступать к изготовлению. Нам понадобится минимальный набор материалов, цена на них тоже небольшая.

  1. Брус для ступеней и струн.
  2. Проволока для стяжек или еще лучше длинные шпильки с уже готовой резьбой.
  3. Гайки и шайбы.
  4. Резиновые башмаки, куски резины или готовые детали для оковки нижней части с шипами. Если сверху нужны крючья, то соответственно и они.
  5. Шурупы.
  6. Клей для сборки.
  7. Олифа и краска.

Набором инструмента тоже можно обойтись минимальным, особенно если брус у нас уже нужного сечения, но удобнее, если рядом будет циркулярная пила и строгальный станок. Нам нужны:


Это все не надо, нам хватит простейшего набора столярного инструмента

  1. Приспособления для разметки — карандаш, линейка, рулетка, угольник.
  2. Ножовки для дерева и металла.
  3. Рубанок.
  4. Киянка или резиновый молоток.
  5. Стамески и долота, а лучше фрезерный станок для дерева.
  6. Дрель.
  7. Гаечные ключи.
  8. Плашки с воротком.
  9. Наждачная бумага.
  10. Кисти для нанесения клея, олифы и краски.

Опишем изготовление деревянной приставной лестницы своими руками по операциям:

  1. Обрабатываем заготовки под нужное сечение.
  2. С помощью рубанка или станка делаем их поверхность гладкой.
  3. Размечаем необходимую длину брусков, при этом, если наша лестница будет немного сужаться к вверху, учитываем, что ступени будут разной длины.


Разметка

  1. Нарезаем материал по размерам.
  2. Размечаем отверстия (если собираем в шип) или ниши (при сборке с зарезкой) под ступени в тетивах. При этом, если собираемся устанавливать ступени в шип то возможны два варианта — врезать в тетиву их на всю площадь сечения (проще и быстрее) или делать шип несколько меньшего размера (более трудоемко).
  3. Если планируем врезать ступени в шип не всей площадью сечения, то готовим шипы на них. Это самый трудоемкий и занимающий много времени процесс. Необходимо строго в соответствии с формой отверстий на тетивах убрать материал с брусков ступеней, процесс усложняется, если лестница имеет переменную ширину (сужается кверху). Проще всего выполнить работу, используя в качестве шаблонов уже готовые отверстия на тетивах. К данной операции отнеситесь особо ответственно, шип должен входить в отверстие без люфтов.
  4. Стыкуем ступени с тетивами. Если делаем с врезкой в паз, то устанавливаем их в пазы и крепим шурупами или гвоздями. Для надежности на каждый стык используем два крепежных элемента. Дополнительно можно промазать стык клеем. Если собираем в шип, то сразу устанавливаем ступени в одну тетиву (на клей, дополнительно тоже можно применить гвоздь или шуруп, главное чтобы он не расколол материал). Подкладывать клинки, ткань или другой материал для плотной посадки нельзя. Если шип входит с зазором, то переделываем его. Когда ступени вклеены в одну тетиву, точно также стыкуем их со второй.
  5. После стыковки ступеней с тетивами сверлим отверстия для стяжек, причем их диаметр должен совпадать с диаметром проволоки или шпилек. Высверлив их, сверлом диаметром равным размеру шайбы, на внешних сторонах тетив выбираем отверстие для того чтобы утопить шайбу с гайкой. Его глубина равна сумме толщины последних.
  6. Отрезаем шпильки или проволоку по размеру для стяжек. На проволоке с помощью плашки нарезаем резьбу с обоих концов, превращая ее в шпильку.
  7. Для предотвращения коррозии окрашиваем или покрываем лаком шпильки. Сделать это заранее нужно, потому что эта их часть будет скрыта в массиве дерева. При этом не трогаем резьбу.
  8. Устанавливаем стяжки на место. Под каждую гайку ставим шайбу. Затягиваем, контролируя усилие, чтобы не продавить дерево и не создать лишнее давление на ступени (основная задача стяжек предотвратить самопроизвольное раздвигание тетив).
  9. С помощью ножовки по металлу удаляем выступающие части шпилек. Эту же операцию проводим и с торцами ступеней. Дополнительно (не металл конечно) стыки можно обработать рубанком.
  10. Устанавливаем резиновые башмаки или накладки, шипы и если нужно крючья. Крепим их на шурупы.
  11. Окончательно доводим поверхности рубанком и наждачной бумагой (если есть возможность шлифмашинкой), можно использовать циклю.
  12. Покрываем поверхности лаком или краской, дерево можно просто проолифить.

Наша лестница готова, но для того чтобы быть уверенным в ее надежности нужно ее испытать.

Видео в этой статье:

В порядке важности и очереди

Для изготовления такой лестницы своими руками потребуются:

  • деревянные брусья (с сечением 40*40 мм);
  • доски для перекладин (размером 100*20 мм);
  • универсальный клей;
  • скотч;
  • капроновый шнур (2 катушки).

Инструменты для изготовления деревянной лестницы.

Изготавливаемая лестница своими руками начинается с подготовки двух самых больших брусков. Их длина должна быть равна высоте лестницы. Если приобретенные бруски недостаточно хорошо просушены, придется набраться терпения: просушить древесину и только тогда начинать работу. Как правильно рассчитать длину тетивы? Тот, кто впервые самостоятельно изготавливает лестницу, обязательно сталкивается с данной проблемой. Длина тетивы рассчитывается по формуле: планируемая длина лестницы плюс 30 см. Именно столько необходимо отрезать бруса, чтобы получилась тетива.

Следующий шаг — подготовка отрезков брусков, из которых выполняют ступени. Из бруса нарезают отрезки длиной 65-60 см. Их длина зависит от предполагаемой ширины лестницы. Сколько потребуется для нее ступенек? Предполагаемый размер лестницы делят на 30. Почему именно на такую величину? Потому что ступеньки лестницы лучше всего устанавливать на расстоянии 30 см друг от друга.

Самый простой способ крепления — в обеих тетивах симметрично (так, чтобы они располагались друг напротив друга) прорезать отверстия. Есть мудрые слова: семь раз отмерь, один — отрежь. Они касаются и монтажа лестницы из уже подготовленных брусьев. Не надо спешить прочно крепить ступеньки. Вначале необходимо проверить, правильно ли изготовлена деревянная конструкция. Как? Ступени вначале аккуратно наживляют, проверяют, все ли в порядке с лестницей, а потом только «монтируют наглухо», для чего перекладины туго сажают в подготовленные для них пазы.

Схема деревянной стремянки.

В наши дни для крепления деревянных конструкций широко используют различные саморезы, однако, мастера со стажем предпочитают привычные гвозди. С одной стороны, такого крепления вполне достаточно. А с другой — изготовленная лестница своими руками может быть не настолько прочной, чем та, которая выполнена в производственных условиях. Как подстраховаться? Решить проблему поможет клей, предназначенный для склеивания древесины. Прежде чем начать окончательное крепление ступеней, его наносят в пазы. Затем вставляют ступени, а потом закрепляют их шурупами, гвоздями или саморезами.

Как сделать лестницу своими руками. Выбираем материалы

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Винтовая лестница своими руками

Виды конструкций приставной лестницы

В зависимости от особенностей использования и хранения, приставные лестницы бывают следующих конструкций.

  1. Лестницы приставные раздвижные: они оснащены пазами-направляющими в тетивах, по которым перемещаются другие секции. Преимущество конструкции – компактность в сложенном состоянии и возможность установки угла наклона меньшего, чем у лестниц другого типа.
  2. Складная: чаще всего используется в качестве лестницы для подъема на чердак или мансардный уровень. Состоит из нескольких секций, соединенных друг с другом посредством шарниров. В сложенном состоянии крепится к потолку.
  3. Приставная – неразборная конструкция без возможности трансформации. Устанавливается под углом 60—75 градусов на пол нижней частью и упирается на вертикальную поверхность верхними частями тетив. Лестница приставная деревянная своими руками изготавливается легче, чем лестницы других видов.

Размеры стремянки: секреты правильного расчета

Вне зависимости от того, что именно было решено сконструировать, будь то полноценная лестница или стул-стремянка своими руками, чертежи с размерами являются важнейшим условием для начала выполнения работ.

Говоря о высоте будущей лестницы, не следует забывать, для чего именно она предназначается. К примеру, для бытового использования оптимальной считается погонная длина в рамках 1,5-1,7 м

Принимая во внимание высоту большинства жилых помещений, а также показатель среднего роста взрослого человека. Этого вполне хватит для того, чтобы, находясь на верхней ступени, дотянуться до потолка

Если же раскладная стремянка создается для применения в объемных помещениях, при расчете высоты конструкции следует учитывать, сможет ли человек не только дотянуться до верхних стеллажей, но и что-либо укладывать на них.

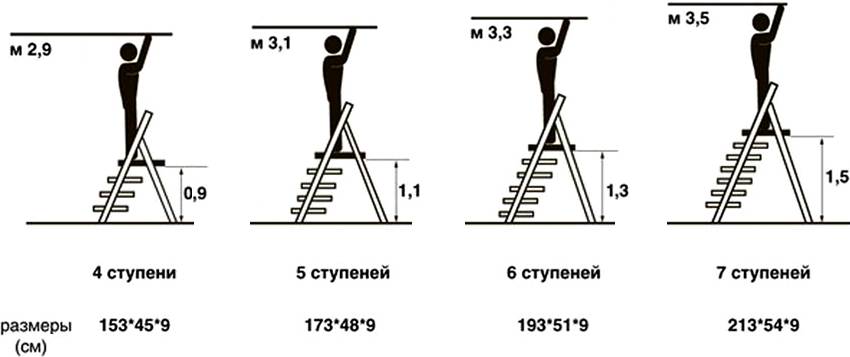

Стандартные размеры деревянных стремянок на 4, 5, 6 и 7 ступеней

Величина проступи берется из расчета на 45-й размер обуви. Поскольку стремянка предназначается для удобной и безопасной работы на высоте, ширина ступени должна быть не меньше 30 см. А уж если конструкция изделия предусматривает верхнюю площадку, данный показатель может быть увеличен до 45 см. При этом для изготовления своими руками лестницы-стремянки из дерева вместо доски можно применить бруски.

Что касается количества ступеней, данный показатель придется определять самостоятельно. Зачастую расстояние между ступенями создается в пределах 20-30 см

При этом следует принимать во внимание общую высоту конструкции, а также ее крутизну. Как правило, в процессе расчета не получается ровное число ступеней

Оптимальное решение в таком случае – сократить интервал между рабочей и предпоследней площадками. Если учитывать все эти нюансы, с разметкой не возникнет трудностей.

Еще одним важным критерием в процессе расчета размеров будущего изделия является длина ступеней. Независимо от количества ступеней деревянной стремянки (2, 4, 6 либо 8), этот показатель изменяется в сторону уменьшения по высоте конструкции. Поскольку такое изделие собирается в форме пирамиды с усеченной вершиной, рекомендуемая длина ступенек составляет от 55 до 35 см – для нижнего и верхнего выступа соответственно. Этого достаточно для того, чтобы обеспечить удобство во время подъема и спуска.

Размер стремянки выбирается в зависимости от ее предназначения

Благодаря вышеописанным рекомендациям можно без труда самостоятельно рассчитывать габариты конструкции и понимать технологию ее изготовления, независимо от степени сложности чертежа стремянки своими руками из дерева.

Требования к конструкции

Прежде чем приступать к изготовлению переносной лестницы из дерева, необходимо создать проект на бумаге, точнее составить схему будущего изделия. На чертеже изображается не только сама конструкция, но и выбранные для нее размеры. Просто так из головы брать параметры не стоит, поскольку для получения безопасной приставной лестницы необходимо учитывать выдвигаемые для данной конструкции требования.

Что необходимо учесть:

  • Лестницы приставного типа не должны быть длиннее 5 м.
  • Оптимальное расстояние между ступенями (шаг) – 30-35 см.
  • Опоры необходимо скреплять с помощью стяжек с промежутком в 2 м.
  • Перекладины должны крепиться в пазах на тетивах, размеры пазов зависят от ширины ступенек.

Помимо стандартных требований обязательным является наличие специальных насадок. Независимо от типа лестницы и материала ее изготовления, будь это деревянная или алюминиевая переносная модель, на ножки устанавливаются накладки. Когда инструмент необходимо закрепить на рыхлой почве, на ножки крепятся штыри, с помощью которых лестница будет посажена вглубь. В случае с гладкой поверхностью на опоры надеваются резиновые башмаки против скольжения.
