Изготовление деталей и монтаж лестницы
Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.
Сборка тетивы или косоуров
На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

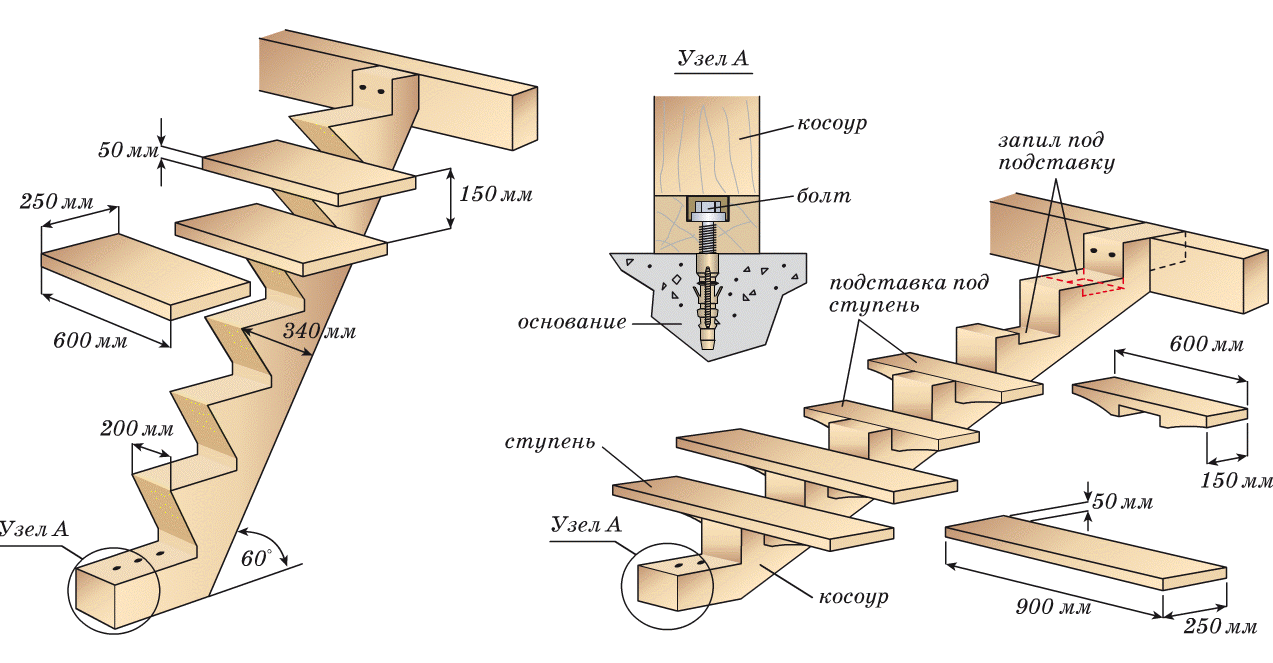

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости
Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.
Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.
Установка ступеней и подступенков
Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.
Способы установки ступеней на косоурВарианты крепления ступеней к тетиве
После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.
Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу
Монтаж ограждений
Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.
Схема крепления ограждений
Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).
Крепление балясин на шканты
После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.
Крепление балясин с перилами
Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.
После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.
Почему именно деревянная лестница
Действительно, металл и бетон гораздо прочнее и долговечнее дерева. Монтаж таких лестниц выполняется по принципу – «поставил и забыл», в то время как за натуральной древесиной нужно постоянно ухаживать, пропитывать антисептиком, покрывать лаком, ремонтировать выбоины.
Как показывает практика, на обустройство простого деревянного марша у любителя уходит не более 1 недели
Дерево монтируется на порядок быстрее и обходится гораздо дешевле, плюс по статистике, половина металлических и бетонных лестниц в жилых домах обшиваются деревом, с целью снижения травмаопасности конструкции. Деревянный пролет обшивать не нужно, он уже безопасен.
Инструменты и материалы
Чтобы сделать переносную лестницу, первым делом надо выбрать строительный материал. Учитывая условия ее эксплуатации, он должен иметь высокую степень износостойкости.
Для этих целей используют преимущественно хвойные породы дерева, сочетающие в себе прочность, низкую стоимость. Однако профессионалы советуют раскошелиться один раз, но купить качественные дубовые или кленовые брусья. Срок их эксплуатации гораздо больше, чем хвойных.
Для работы также понадобится небольшой набор инструментов и материалов:
- пила;
- саморезы;
- шуруповерт;
- рулетка;
- антисептик;
- клей по дереву;
- башмаки из резины для упора.
Монтаж косоура
Косоуры – это основные несущие элементы конструкции лестничного марша, которые монтируются под наклоном к прилегающему полу. Установка ступеней лестницы своими руками осуществляется непосредственно на косоуры, в предварительно подготовленные выемки.
Пристенные косоуры
Монтаж опорной конструкции начинается с установки пристенного косоура. Для удобства рекомендуется заранее сделать разметку на стене и непосредственно перед сборкой дополнительно перепроверить точность конструкции уровнем.
Крайне рекомендуется проклеивать все соединения и крепления деталей жидкими гвоздями или клеем.
Обычно к процессу монтажа приступают с фиксации нижней части косоура. Для этого балку устанавливают и прижимают в пазовое соединение или запил на опорном столбе. Также может быть изготовлена временная поддерживающая конструкция, если планируется, что косоур будет держаться с внешней стороны опорной колонны.
Затем начинают крепить верхнюю часть косоура. В зависимости от типа перекрытия: деревянное, металлическое, бетонное – может применяться крепеж разных видов. Например, в деревянных домах, предпочтительнее использовать уголки, болты, шпильки и анкера.
Для усиления конструкции, также рекомендуется устанавливать косоур в запилы несущей балки перекрытия.
На заключительном этапе, основную секцию балки необходимо прижать к стене заранее подготовленными дюбелями или анкерами.
Для того чтобы в будущем исключить скрипы примыкающих конструкций следует обильно натереть парафином все соединения, за исключением тех, где будет использовать клей.
Внешние косоуры
Установка внешнего косоура практически ничем не отличается от пристенного. По аналогии необходимо закрепить нижнюю часть балки любым удобным способом и затем зафиксировать верхнюю часть, которая примыкает к перекрытию.
Во время работы требуется следить чтобы косоуры располагались строго друг напротив друга, иначе конструкция получится кривой и многие изготовленные детали придется дорабатывать.
После установки обеих балок, в конечном итоге вы получите что-то похожее.
При необходимости место крепления косоура и опорной балки дополнительно усиливают металлическим уголком.
Соединение косоуров между собой
Существуют варианты нестандартных конструкций, когда косоуры не фиксируются в пазах опорных столбов, а присоединяются к ним с внешней стороны или же когда используется только один опорный столб, а внутренние косоуры держатся только за счет крепления к стене. В этом случае часто возникает вопрос: как крепить косоуры между собой?
Самым распространенным и универсальным способом является – соединение шип-паз. Это достаточно простой в изготовлении, но максимально надежный узел, который позволяет жестко зафиксировать детали. Если же в добавок, обработать стыки клеем ПВА, то при соблюдении нормативных нагрузок, такую конструкцию будет практически невозможно разрушить.
Наиболее простой вариант, это подпилка одного из косоуров и крепление их между собой с помощью обычных саморезов, шурупов или болтами заподлицо (на рисунке показано схематично с выступом головки шурупа наружу). Это соединение также позволяет достичь высокой прочности конструкции, однако его можно использовать только в том случае, если косоуры планируется присоединять к опорной балке.
Второй способ подразумевает запил пазов в опорном столбе, обрезку одного из косоуров на толщину другого, установка их в соответствующие отверстия и стяжка любыми метизами. Получившееся соединение прочно закрепит элементы лестницы, а также гарантировано защитит конструкцию от скрипов и расшатывания.
На нашем сайте вы также можете рассчитать длину косоуров и количество материалов для их изготовления.
https://youtube.com/watch?v=ofZ1whwg_s4
Расчет параметров и размеров
После того, как с видом деревянной лестницы и ее составляющими определились, стоит подготовить весь необходимый материал. Но для этого нужно проделать расчеты будущей конструкции и ее чертеж. Вначале высчитываем все показатели. А именно:
- делаем расчет высоты всей деревянной лестницы. Этот показатель определяется как расстояние между чистовым полом первого этажа и чистовым полом второго этажа.
- высота и число ступенек. Согласно некоторым нормам в строительстве высота ступенек берется в диапазоне от 15 до 20 см . Как правило, берется среднее значение в 17 см . Количество ступенек определяется как частное от деления высоты всей лестницы на высоту каждой ступеньки. Если в результате получается неровное число, то можно уменьшить высоту нижней ступеньки.
- ширина проступи (верх ступени). Тут также существуют некоторые нормы. Этот показатель должен лежать в пределах от 22 до 40 см .
- делаем расчет ширины самой деревянной лестницы. Тут определенных правил нет. Этот показатель определяется в зависимости от наличия свободного пространства и необходимости.
- длина самой лестницы определяется умножением ширины проступи и количества ступеней. Иногда такой показатель может быть слишком большим и не помещаться в отведенное пространство. В этом случае можно либо уменьшить ширину проступи, либо сделать лестницу из двух маршей.
Также стоит продумать ширину просвета над лестницей. Когда вы будете подниматься по ступенькам, то над головой должно быть свободно, чтобы вы не ударились. Также рассчитывается длина косоура или тетивы.
Расчеты и их порядок
- Определяем ее высоту – это расстояние между полом первого и второго этажа. Необходимо учитывать ширину перекрытия. Число, которое у вас получилось, – это высота. Стандартная высота ступенек составляет от 18 до 20 см. Чтобы рассчитать, сколько их нужно, высоту лестницы разделяют на высоту ступени.
- Определение проекции на пол начинается с определения ширины ступенек. Оптимальной считается цифра 25-30 см. Для вычисления ее размера необходимо умножить количество ступенек на ширину.
- При расчете длины необходимо воспользоваться теоремой Пифагора. Проекция и высота будут катетами, с помощью которых вы определите гипотенузу, которая и является длиной конструкции.
- Определившись с размерами, подбираем элементы конструкции. Из бруса 140х160мм делают тетиву, для подступенков используют доски в 2,5-3 см, а ступеньки делают из 3-4 сантиметровых досок.
Классификация лестниц по способу сооружения
- маршевые;
- консольные ;
- хребтовые;
- винтовые;
- комбинированные.
Маршевые лестницы
Маршевые лестницы из дерева отличны наиболее простой конструкцией, состоящей из отдельных маршей. Могут быть такие лестницы и прямыми и поворотными. Монолитную лестницу с прямыми маршами «деревянной» в прямом смысле слова не назовёшь: перила, балясины и ступени для лестниц из дерева, а основа бетонная.
Консольные лестницы
Конструкция консольной лестницы сложнее, расположение вдоль стены и отсутствие массивных поручней и видимых опор создаёт мнимое впечатление «висящей в воздухе» конструкции. На самом деле надёжное крепление деревянных ступеней анкерами к несущей стене обеспечивает необходимую стабильность и прочность. Замена напольного покрытия в помещении с такой лестницей не требует демонтажа оной, что можно назвать бесспорным преимуществом.
Винтовые лестницы
Винтовые лестницы нельзя назвать самыми удобными в эксплуатации, но этот вариант наиболее подходит для помещений с дефицитом места. Комбинированная лестница обычно включает элементы криволинейного, прямого и винтового маршей.
Хребтовые лестницы
Хребтовые лестницы названы так за некоторое сходство с хребтом: действительно, состоящую из отдельных элементов конструкцию, соединённую посредством последовательной вставки иначе как хребтовой назвать сложно.
Применение такой конструкции позволяет чередование планировочных решений (прямых, спиральных, поворотных лестниц с забежными ступенями), что даёт возможность получить лестницу практически любой геометрии. Форма ограждения, естественно, повторяет форму конструкции деревянных лестниц, отсюда необходимость применения гибких поручней. Изготовление и монтаж лестницы деревянной хребтового типа обойдётся в полтора-два раза дороже классического варианта.
Поворотные лестницы – в данном случае имеются в виду прямолинейные конструкции с одним или несколькими поворотами. С виду они кажутся сложными, но в действительности, если вы разберетесь, как сделать деревянную лестницу с одним маршем, то соединить несколько маршей через площадки будет несложно.
Виды лестниц
Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:
- маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;
Одномаршевая деревянная лестница
маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен;
винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу;
полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры;
забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;

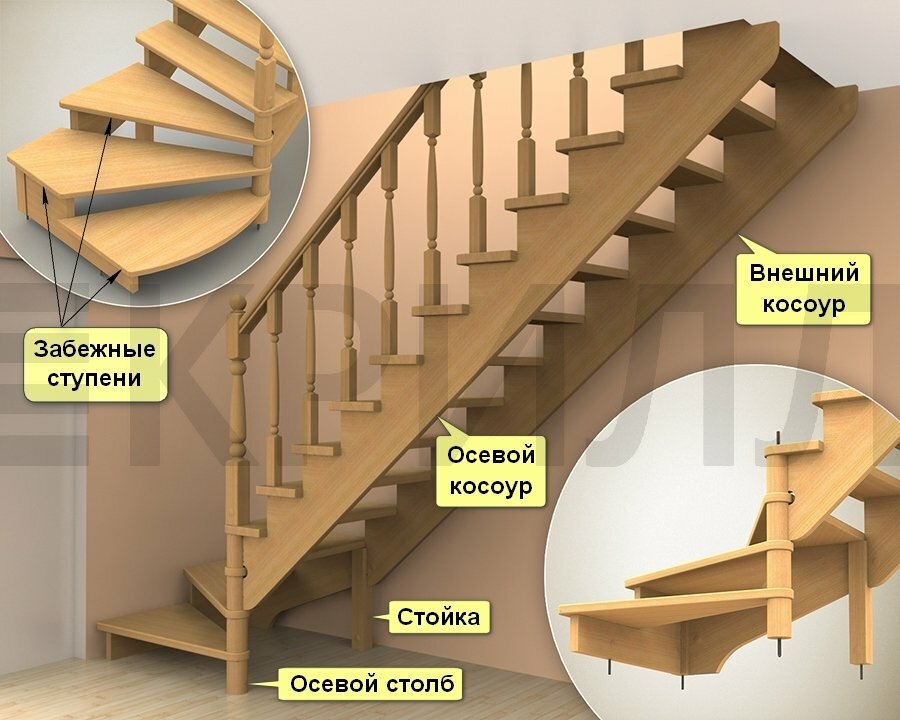

Деревянная лестница с забежными поворотами
T-образные — два марша, соединяющиеся в один;
S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками;
У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами;
пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.
Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.
Конфигурация
Классификация лестниц по расположению и виду маршевых пролетов насчитывает несколько десятков вариантов. Их различают по количеству маршей, геометрии, наличию или отсутствию площадок, форме ступеней и наличию подступенков.
Для частного дома можно выделить следующие основные конфигурации лестниц:
- одномаршевые прямые;
- поворотные двух- и трехмаршевые с прямыми пролетами и лестничными площадками;
- поворотные двух- и трехмаршевые с поворотом и забежными ступенями вместо лестничных площадок;
- криволинейные;
- комбинированные поворотные.
Выбор того или иного варианта зависит от геометрии помещения, характера свободного пространства и, естественно, требований эргономики.
Для внутренних лестниц частного дома максимальное количество ступеней в марше — 15 штук, минимальное — 3 штуки. Обычно длину марша ограничивают 10-12 ступенями, иначе конструкция получается громоздкой. Поэтому если речь идет о подъеме на второй этаж, а не на подиум или другой уровень (в случае когда дом стоит на склоне), то используют не менее двух маршей. Поэтому большинство конструкций имеют проекцию в виде буквы «Г» (для двух маршей) или буквы «П» (для трех маршей).
Оформление маршей
Покраска лестницы из древесины может быть произведена из любого прозрачного быстросохнущего лака. Лучше всего выбрать сорта без запаха для внутренних работ. Такими могут быть алкидные лаки, обладающие сравнительно низкой стоимостью, спиртовые с хорошей прочностью и защитой от влаги, экологически чистые акриловые или полиуретановые с высокой износостойкостью.
Деревянные лестницы можно и покрасить в любой непрозрачный цвет. При этом приятная фактура и оттенок натурального дерева теряются, но так можно добиться, например, максимального сочетания с остальным интерьером или создать определенный стиль. Чтобы после покраски в помещении не было резкого запаха, стоит выбирать стойкие и качественные акриловые, алкидные, эмульсионные краски.
Стиль и дизайн может быть различным в зависимости от предпочтений хозяев. Наиболее популярный для небольших деревянных домов сельский стиль или кантри. Он основан на максимальной натуральности и простоте. Поэтому стоит выбирать нехитрые прямые формы ступенек и перил, использовать брусья из натуральной древесины, покрытые прозрачным лаком. Можно вообще не обрабатывать поверхность досок декоративными красящими средствами, а лишь максимально отполировать их.
Классический стиль характерен для просторных помещений с шикарным интерьером. Лучше всего выбирать для него благородные темные сорта древесины. Перила у лестниц в таком стиле могут иметь изогнутые формы, сложные вертикальные стойки из множества элементов, снабжены лепниной. Главное не переборщить в количестве декоративных деталей и гармонично вписать лестницу в интерьер загородного дома.
Почему лучше сделать лестницу самому?
Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.
Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров
А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей
А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?
Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.
Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.
Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:
Особенности конструкции деревянной приставной лестницы
Давайте для начала выберем тип лестницы, который нам надо сделать и рассмотрим, откуда растут «ноги» у сего изделия. По сути, это самый простой тип изделия, который только существует, никаких шарнирных соединений или выдвижных конструкций не будет. Лестница состоит из струн (две большие боковые балки, на которые крепятся ступеньки), усилений (стягивающие элементы) и ступенек. Также можно прибить противоскользящие накладки на подошву (нижняя часть) лестницы или колышки, если она используется на земле. Угол приставной лестницы может быть разным, но рекомендуют работать при угле не более 70 градусов (при угле установки лестницы в 75 градусов надо использовать страховочные крепления). Это сделает работу безопасной.
Алюминиевые и стальные детали мы не будем применять в этом типе изделия, поскольку наша основная цель сейчас – рассмотреть, как сделать приставную деревянную лестницу с минимальным бюджетом и подручными средствами, без использования сварочного аппарата или электросети вообще. Для этого нам надо будет рассчитать примерное количество деревянных брусьев, которые надо предварительно закупить и длину струн.
Что касается боковых балок (струн), здесь все просто: надо определиться, какая длина приставной лестницы вам необходима и добавить 40 сантиметров – это и есть длина струн лестницы. Для них лучше использовать деревянный брус с размерами 70 на 40 миллиметров, дабы с запасом хватило, а лестница выдержала солидного русского мужика на 120-130 кг. Теперь ступеньки. В большинстве случаев для удобства шага нужно расстояние 30 сантиметров. Берем общую длину лестницы и делим на 30 – получается количество ступеней. Теперь нам потребуется еще 2 стальные шпильки М10 («стяжки») длинной по 60 сантиметров (это по желанию, без них лестница тоже будет держаться хорошо).
Какие нужны крепежные элементы и материалы?
Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров
Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.
Нехитрое и практичное крепление:
Более сложная система:
А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.
И, наконец, отметим возможность легко управлять конструкцией
Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости
