Что будет, если заложить в бетон ржавую арматуру

Как выбирать арматуру с учетом степени ее коррозии

Любой профессиональный строитель должен уметь оценивать состояние используемой для закладки арматуры. При проведении экспертной оценки ему придется обратиться к официальному документу «Рекомендации по применению арматуры со следами ржавчины» от 2004 года.

Степени коррозии арматурных прутьев

Согласно рекомендациям документа, о, использовании арматуры со следами ржавчины для армирования железобетонных конструкций, выделяют 4 степени или категории коррозии стальных стержней.

1. Легкий и чуть заметный налет ржавчины, наличие которого не сказывается на цвете стали, свойствах и технических характеристиках (на прочности и суммарном весе, в частности).
2. Наличие на поверхности хорошо различимой плотной ржавчины, которая практически полностью удаляется металлической щеткой или ветошью.
3. Третья категория – локально поверхностная коррозия. Характеризуется легким слоем ржавчины, которая образовалась в результате попадания влаги, она легко удаляется ветошью либо щеткой.
4. Четвертая степень – наличие объемного коррозийного покрытия, образовавшегося при длительном окислении на открытом воздухе или в условиях повышенной влажности. После очистки такой ржавчины на арматуре остаются следы язвенной коррозии, и уменьшается сечение прутов.

Стальные стержни арматуры с разной степенью коррозии.

На начальной стадии коррозии (первая степень) для беспокойства нет никаких оснований, так как легкий налет исчезнет еще при заливке бетонной смеси. Причем на сечении стержня это никак не скажется.

Для армирования ленточных фундаментов, плитных, ростверков, а также других конструкций из бетона, допускается использовать неочищенную от ржавчины арматурную сталь первых 3-х категорий. В ситуации, когда обстоятельства вынуждают приобретать дешевую арматуру со следами сильной ржавчины – использовать ее без предварительной очистки и проверки специалистами не рекомендуется.

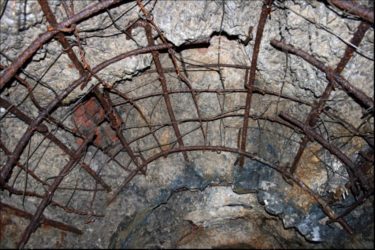

Коррозия арматуры в бетоне

Железобетонные конструкции представляют собой залитый раствором каркас, выполненный из стальных прутьев или сетки. Арматура внутри бетона может ржаветь под воздействием хлора, сероводорода, сернистых газов, которые содержатся в воздухе.

В процессе реакции появляются продукты коррозии железа, которые провоцируют увеличение объема арматуры с появлением внутреннего напряжения, которое рано или поздно разрывает бетон (появляются трещины, отслоения).

К арматуре влага и воздух проходят через поры в цементном камне. Происходит это неравномерно из-за наличия на разных зонах поверхности разных потенциалов – так появляется электрохимическая коррозия, скорость прохождения которой зависит от пористости монолита, наличия трещин, влагопроницаемости. Если в воде есть растворенные вещества, коррозия арматуры проходит с увеличением концентрации электролита.

При долгом выдерживании бетона на свежем воздухе на всей поверхности монолита появляется тонкая (толщиной в 5-10 мкм) пленка, которая не растворяется в воде, не взаимодействует с сульфатами, защищает камень. Процесс формирования защитной пленки под влиянием углекислоты – это карбонизация, она защищает бетон от коррозии, но провоцирует коррозию в арматуре.

Армировать бетон, в составе которого есть хлористый кальций (более 2% от массы цемента), нельзя. Ведь хлористый кальций активизирует коррозию арматуры в воде и на воздухе.

Требования к поверхности арматуры

    Арматуру следует монтировать укрупненными или пространственными заранее изготовленными элементами, по возможности сокращая объем применения отдельных стержней. С бетонной подготовки (подушки) в местах установки арматуры должны быть удалены мусор, грязь, снег и лед. Стержни арматуры должны быть обезжирены, очищены от любого неметаллического покрытия, краски, грязи, льда и снега, отслаивающегося налета ржавчины. Удаляется отслаивающаяся ржавчина с помощью металлической щетки. Разрешается наличие эпоксидного покрытия на арматуре. Существует мнение некоторых строителей – поливать водой арматуру за несколько дней перед укладкой, чтобы она заржавела и к ней сильнее прилипал бетон. В официальных комментариях к нормам указано: Обычная поверхностная неотслаивающаяся ржавчина усиливает силу сцепления арматуры с бетоном. Ржавая поверхность лучше склеивается с цементным гелем в составе бетона. Но отслаивающуюся ржавчину требуется удалить. Арматура периодического профиля имеет в 2-3 раза большее сопротивление выдергиванию, чем гладкая арматура. А арматура с гладкой полированной поверхностью держится в бетоне еще в 5 раз слабее.

Можно ли использовать ржавую арматуру для фундамента?

Арматура — самый востребованный продукт металлопроката на российском  рынке. Это неудивительно, ведь именно строительная арматура является основным материалом  при возведении строительных конструкций. Многочисленные покупатели это ходового товара независимо от уровня дохода всегда стремятся приобрести арматуру по лучшей цене и сэкономить приличную сумму на итоговой стоимости готового объекта.

Во-первых, до начала строительного бума, как правило, до весны, арматура у большинства хранится на открытых площадках, необязательно асфальтированных, в снегу или под дождем.

Кстати, это действительно допустимые условия хранения, конечно, при соблюдении некоторых предписаний.  Ведь в дальнейшем арматура будет использоваться в объектах, находящихся целые десятилетия на открытом воздухе, под воздействием атмосферных перепадов.

Во-вторых, самая распространенная арматура А500 и А400 изготовлена из материала изначально подверженного коррозии.

Поэтому любая арматура имеет легкий налет ржавчины и теряет товарный вид. Но при этом отлично сохраняет свои свойства.

Для этого можно обратиться к российскому документу от 2004 года «Рекомендации по применению в железобетонных конструкциях арматуры покрытой ржавчиной». Согласно, этого документа, можно выделить 4 вида ржавчины:

Степени коррозии стали:

1.наличие легкого налета  ржавчины, не изменяющего общий цвет стали и не изменяющий вес арматуры и ее свойства.

2.присутствие  на арматурных стержнях плотной ржавчины, покрывающей поверхность стержня, которую можно без особых усилий удалить с помощью ветоши или специальных металлических щеток. Такая ржавчина полностью  удаляема при вибрации в бетоне конструкции. При этом сечение арматурного стержня после обработки от ржавчины не уменьшается.

3.арматурный стержень покрыт локальной ржавчиной, вызванной попаданием воды. Такая степень ржавчины так же легко удаляется ветошью или специальными средствами, и совсем незначительно изменяется сечение стержня арматуры.

4.наличие на стержне ржавчины, вызванной значительной поверхностной коррозией стали. Даже, если удалить такую ржавчину специальными средствами, останутся легко заметные следы коррозии и соответственно сечение арматуры уменьшится, также изменятся эксплуатационные характеристики.

Если Вам предлагают приобрести, даже по очень хорошей цене подверженную коррозии 4 степени, помните, что без обработки  специальными средствами и проверки специалистами по коррозии, такую арматуру использовать нельзя (!!!).

Условия хранения арматуры

 Если Вы приобрели большой объем арматуры и не успели его израсходовать в строительный сезон, оставьте ее на хранение до весны с обязательным соблюдением следующих условий:

-хранить арматуру надо в закрытых, сухих, обязательно проветриваемых помещениях с влажностью не более 70%.-хранить арматуру на открытых площадках  только под навесами, для исключения прямого воздействия влаги.-хранить арматуру на открытом воздухе без покрытия допустимо только, если 1 раз в месяц проверять арматурные стержни на коррозию, протирать ветошью или использовать специальные средства.

Только так можно предостеречь арматуру от коррозии 4 степени.

Выбор стальной арматуры

Схема армирования

Для того чтобы начать производство железобетона, понадобятся, как не трудно догадаться, железо и бетон. При выборе материала для металлического остова нужно руководствоваться определенными правилами, некоторые из которых прописаны в специальных нормативных документах. Согласно правилам, для производства арматуры можно использовать следующие материалы:

• мягкая сталь;
• средне- и высокоуглеродистая сталь;
• стальная проволока, произведенная методом холодной протяжки.

Каждый из этих материалов проходит такие операции, как механическое упрочнение и холодное скручивание. Важным фактором является и то, что металлические стрежни должны быть обязательно с неровной или же немного зазубренной поверхностью. Такое положение дел дает дополнительное сцепление стали с бетоном.

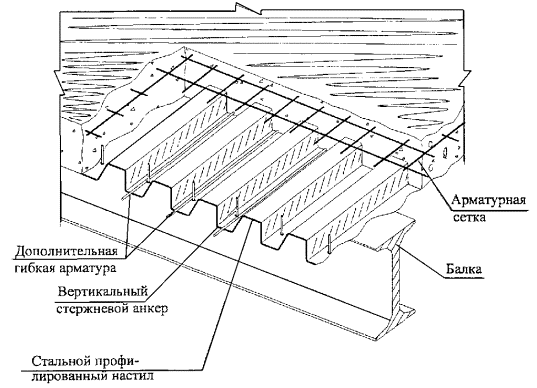

Конструкция монолитного перекрытия с применением стального профилированного настила в качестве несъемной опалубки и внешней арматуры.

Расположение арматуры должно быть осуществлено по всей площади железобетонного блока, плиты или же иной конструкции. Из стальных стержней создается сетка. Эта сетка представляет собой прутья, которые соединены между собой под прямым углом. Соединение происходит путем сварки или же вязки.

Существует и еще одна разновидность арматуры, о которой нужно рассказать. Это так называемая листовая арматура. Представляет она собой лист стали, который по всей своей поверхности прорезается во множестве мест, а получившиеся прорези расширяются. Получается своеобразная сетка, расположение которой осуществляется так же, как и расположение обычной арматурной сетки. Применение такой сетки востребовано в плитах перекрытия и стенах зданий.

Принципы защиты

Таким образом, бетоны в этой зоне защищаются сразу двумя методами: внутренним структурным изменением характеристик бетона и внешней обработкой. Только комбинирование этих способов может спасти основание от разрушения.

Рекомендуется проводить вторичную обработку дорогими гидрофобными составами, а также полимерными жидкими смесями. Основная цель такой защиты – это заполнение воздушных образований и пор бетона стойкими к воздействию внешних агрессивных сред составами.

Кавабанга! Бетон как защита от радиации

Также в процессе нанесения составов образуется прочная защитная пленка и на самой поверхности бетона. Покрытие используется на стадии заложения фундамента или в процессе его ремонта.

Возможные последствия

Фундамент непрерывно испытывает сильные нагрузки: верхняя часть подвергается сжатию, нижняя часть испытывает растяжение. Лишив основание арматуры, вы сознательно уменьшаете способность выдерживать нагрузки на растяжение более чем в 10 раз.

Стены дома, фундамент которого залит без арматуры, не имеют прочной связки между собой, что чревато появлением большого количества крупных трещин между ними. Со временем здание может очень быстро прийти в негодность.

В процессе обязательной усадки дома, длящейся не менее 5 лет, фундамент без арматуры может потрескаться не выдержав нагрузок. Небольшая деформация грунта, морозное пучение почвы и расширение ее при намокании могут привести к плачевным последствиям, которые невозможно предотвратить.

Обычно дома, не имеющее арматуры, обладает крайне недолгим сроком эксплуатации.

Часто вслед за фундаментом деформируются и разрушаются коммуникации дома, в частности канализация. Подвал дома подвергается затоплению при малейших осадках.

Купить средство для очистки арматуры от ржавчины

Купить средство для борьбы с коррозией на арматуре можно у нас на сайте или в региональном офисе компании Docker. Полную информацию о бескислотных преобразователях ржавчины вы можете получить на нашем сайте. Консультанты помогут вам определиться с количеством товара и его стоимостью. Гарантия качества обеспечена современной технологией производства бескислотных преобразователей ржавчины.

Стальная арматура, как и все металлические изделия, со временам может покрываться ржавчиной, так как коррозия возникает даже от небольших испарений и влажности.

Перед проведением сварочных работ и бетонирования нужно удалить все следы ржавчины, которые могут появиться даже при хранении арматуры в хороших условиях.

Защита арматуры в бетоне

Существует 3 вида защиты арматуры в бетонном монолите от коррозии: создание оптимальной среды вокруг металла за счет введения в бетон специального ингибитора, улучшение характеристик металла, дополнительная защита арматуры от коррозии (использование пленок, составов и т.д.). Также актуально приготовление качественного раствора с введением пластификаторов, которые уменьшают пористость монолита.

Среда, которая окружает металл – это бетон и для защиты металла от коррозии нужно работать с монолитом. В первую очередь, исключают или минимизируют в составе вещества, вызывающие коррозию – это хлориды, роданиды. Если бетон испытывает постоянное воздействие влаги/воды, его покрывают специальными пропитками – петролатумными, битумными и другими, которые понижают уровень проницаемости камня.

Сводится к минимуму коррозия арматуры при непрерывным насыщении бетона по причине того, что так затрудняется попадание кислорода к металлу, существенно тормозится катодный процесс. Можно использовать ингибиторы коррозии на этапе приготовления бетонного раствора.

Иногда используется метод омического ограничения – когда влажность бетонного монолита не превышает равновесное значение при показателе относительной влажности воздуха в 60%. В таком случае коррозия арматуры тормозится из-за появления высокого омического сопротивления, которое демонстрируют пленки влаги возле поверхности арматуры. Но метод сложен и не дает эффекта в регионах с частыми осадками и повышенной влажностью.

Качественный бетон изначально должен пассивирующе влиять на арматуру. В среднем бетон полностью сохнет в течение 2-3 лет (чуть быстрее в сухом климате). За это время сильнее разрушается арматура, так как пребывает во влажной среде.

Для защиты осуществляют пассивирование поверхности арматуры и образование защитных оксидных пленок под влиянием щелочной водной среды бетона. Для этого в раствор вводят пассиваторы – примером может выступить нитрит натрия (вводят в объеме 2-3% от массы цемента).

Самым эффективным на сегодняшний день считается использование мигрирующих ингибиторов коррозии, которые можно добавлять в жидкий или твердый бетон. Ингибиторы проходят через трещины в бетоне и поры до металлической поверхности, впитываются в металл, создавая защитный мономолекулярный слой. Так тормозятся процессы коррозии, перекрывается к металлу доступ влаги и воздуха.

Ингибиторы замедляют процесс появления ржавчины в среднем в 5-13 раз. Если использовать средство до начала процесса корродирования, время до запуска окисления металла увеличивается в 2-3 раза.

Чтобы использовать ингибиторы, поверхность нужно очистить от грязи и масла, грибка и асфальта, грунтовок и других составов. Потом ингибитор наносят малярным валиком либо с применением пульверизатора. Обычно выполняют в 2 этапа с промежутком по времени (около 8 часов).

Можно ли использовать ржавую арматуру в бетоне?

д. Большой Тростенец

ул. Молодежная 2а

• Home /
• Полезные материалы /
• Использование ржавой арматуры в фундаменте

Коррозии подвержены наиболее популярные классы арматуры, так как это металлические пруты и хранятся они, подвергаясь воздействию климатических условий, таких как дождь, снег, сырость

Поэтому налёт ржавчины не опасен для строительства, но стоит обратить внимание на степень коррозии

Можно ли использовать ржавую арматуру

смотря какую заливку будете производить. мы использовали 2 года назад реально ржавую. там она на складе лежало годами и армотура и сетка из проволки 4мм. заливали опалубку высотой 1.5 м и в стяжку сетку бросали и ничево до сих пор стоит. ржавчина ест металл но ни как бетон . ТАК ЧТО МОЖНО. он все равно в бетоне ржавеет если влажность здания повышана

Вот тут спорное утверждение. Основная суть железобетона — совместная работа стали и бетона. При использовании ржавой арматуры эта совместность может быть нарушена из-за слоя коррозии. Вот найти бы норматив, где описан максимально допустимый слой коррозии.

директор по капитальному строительству

Вот тут спорное утверждение. Основная суть железобетона — совместная работа стали и бетона. При использовании ржавой арматуры эта совместность может быть нарушена из-за слоя коррозии. Вот найти бы норматив, где описан максимально допустимый слой коррозии.

А мне кажется что если ребра периодического профиля арматуры на месте то они играют роль при совместной работе, а гладкой там вообще по сути без разницы если конечно ржавчина не уменьшила диаметр от проектного

А как быть с нарушением совместной работы стали и бетона.

директор по капитальному строительству

Надо проверить арматуру, если ржавчина только сверху, то нужно очистить её и спокойно применять. А если арматура была сильно повреждена налетом, то используйте для забора и прочих незначительных построек.

Здравствуйте всем. Возникла проблема следующего характера места себе не нахожу ,очень сильно переживаю.

залили в землю ленту 50 см шириной 85 глубина ,на участке низко ,суглинок ,залили маркой м 400 хорошенько армировали через пару дне решили заливать цоколь над землей той же маркой м 400 но получилось так что лили дожди вот уже месяц как земля не высыхает и миксер просто не влезет на участок а из бетона арматурный каркас выступает на 15 см над всей лентой ,очень переживаю что она поржавеет и что бы не было разрушения из нутри фундамента из за ржавой арматуры и вопрос номер два это то что в земле уже схватился бетон а цоколь будет свежий это не очень страшно. спасибо большое за ответ.

недавно на объекте КОМПАКТА http://www.kompakt-spb.ru/ видел как 50 таджиков с болгарками чистили арматурные выпуски. смешно было. видимо все таки надо чистить)). а чистится кстати легко, на болгарку одеваете специальную корщетку и вперед!

так что Александр — не переживайте, потом очистите, объем я понимаю не большой.

Спасибо большое. нет все очень даже осуществимо!!)))вопрос номер 2 (проблема номер 2 ) Разные слои бетона в земле уже застывший бетон а цоколь будет заливаться только сейчас после месяца как залили в землю.на сколько все критично.

Арматуру придется очистить от ржавчины. Смотря на сколько проржавела. Если сильно, то нет.

чувак, пешиисчо! Граждане, Товарасчи, Гаспада. Написано, что это ПРОФЕССИОНАЛЬНЫЙ форум. Админы и Модераторы, вам не стыдно?

на сколько я тебя правильно понял можно не чистить легкий слой налет ржавчины

Специализация: Проектировщик, конструктор

В не ответственные конструкции можно как есть. Даже если трещины пойдут, не думаю, что Вас это огорчит. А вот для ЖБ конструкций типа плит ПК или колонн почистить, как правильно написали ранее, Вам придется. Иначе

недавно на объекте КОМПАКТА http://www.kompakt-spb.ru/ видел как 50 таджиков с болгарками чистили арматурные выпуски. смешно было. видимо все таки надо чистить)). а чистится кстати легко, на болгарку одеваете специальную корщетку и вперед!

Зачем нужна защита

Арматуру делают из стали. Но даже самый крепкий металл под воздействием соединений химических начинает ржаветь. Источники коррозии провоцируют возникновение пустот, расположенных внутри конструкции. При сильном разрушении снижаются характеристики прочности бетонного сооружения, появляются трещины, искривления. В запущенном состоянии монолитное изделие разваливается.

Стальные пруты для арматурного каркаса дополнительно обрабатывают антикоррозийным покрытием. Оцинковка притормаживает окислительные процессы, но не оставляет разрушение металла. Тонкую пленку могут повредить при неаккуратной перевозке или небрежном монтаже.

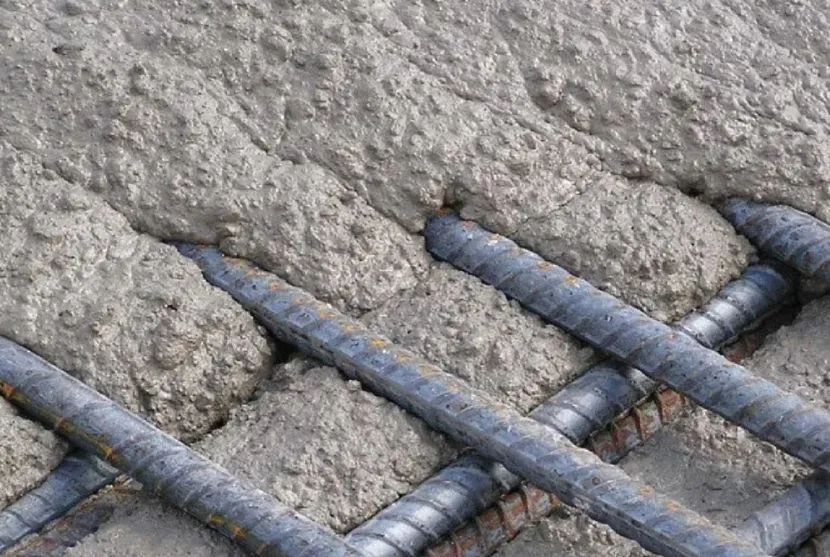

Каркас в раствореИсточник prom.ua

Чтобы нейтрализовать коррозию, нужен защитный слой для арматуры. Дефицит связующего компонента в конструкции уменьшает параметры прочности, долговечности. Оградить сталь от воздействия агрессивной внешней среды – основная задача цемента. Подходящий ярус бетона:

• фиксирует каркасные пруты внутри сооружения;
• изолирует капризный материал от агрессивной среды (воды, температуры, воздуха);
• равномерно распределяет нагрузку.

Если толщина защитного слоя будет недостаточной, то цемент со сталью внутри сооружения станет разрушаться. Перерасход бетона увеличивает строительный бюджет. Качественное усиление должно создать надежный, крепкий барьер от кислорода и химических веществ из цементного раствора. Правильно рассчитанные параметры обеспечат долговечную эксплуатацию.

Приборы для поиска

Принцип действия таких приборов — регистрация перемен электромагнитного поля при столкновении с металлическими предметами.

Elcometer P120

Elcometer P120 Детектор арматуры в бетоне.

Один из самых легких и быстрых в использовании приборов. Он устанавливает местонахождения прутьев, направление, а также толщину защитного бетонного слоя. Размер поисковой головки прибора 10 см. Он уведомляет о результатах поиска при помощи громкого звукового сигнала, а также данными на шкале. Данные не искажаются при работе возле больших металлических объектов.

Чувствительность Elcometer P120 дает возможность быстро и точно установить вертикальное и горизонтальное направление армопрутьев. После обнаружения арматуры необходимо вести прибор по направлению прута для определения максимального минимального уровня сигнала. Минимальный сигнал означает, что арматура проходит под углом 900 к ручке прибора. Также предусмотрен разъем для наушников, что позволяет работать в людных и шумных местах.

Характеристики:

• определяемый диаметр арматуры 0,8-3,2 см;
• измеряемый бетонный слой 1,2 – 1,6 см.

Elcometer P100

Несмотря на небольшую цену, этот прибор легкий, надежный и точно определяет необходимые параметры (армопрутья, трубы, стяжки из нержавеющей стали и т. д.). Размер поисковой головки 10 см. О результатах сканирования уведомляет при помощи громкого звукового сигнала. Elcometer P100 позволяет установить направление арматуры.

PROFOSCOPE

При помощи PROFOSCOPE проводят оперативный контроль защитного слоя в бетоне и местонахождение стержней арматуры. Он дает возможность сохранения данных измерений, в том числе автоматически. В нем запрограммированы несколько режимов хранения, что позволяет выбрать более удобный для использования, и экономит время на записи результатов вручную. Датчик встроен в корпус прибора, что обеспечивает небольшой размер.

О результатах исследования он уведомляет звуковыми сигналами и видеоданными. Его датчики могут показывать прутья в реальном времени, их диаметр, направления и положение, а также толщину защитного бетонного слоя. PROFOSCOPE может установить, где конкретно находится прибор относительно стержней (между ними или над каким-то из них). Благодаря этому, на выполнение всей работы уходит значительно меньше времени и средств, точность результатов не искажается.

Характеристики:

• определяемый диаметр армопрутьев 0,5–5,7 см;
• измеряемый бетонный слой 0,5-18 см;
• рабочая температура -100С — 600С.

Поиск-2.51

Прибор устанавливает толщину бетона и диаметр армопрутьев за 2 измерения, автоматически и вручную определяет марку стали, а также имеет функцию сохранять данные. При помощи Поиск-2.51 находят зоны, в которых нет арматуры, чтоб на этих участках проверять прочность бетонного сооружения соответственными методами. Он соответствует всем требованиям ГОСТ. Обладает 3 режимами запоминания.

Плюсы эксплуатации:

• линейный индикатор, цифровые данные и звуковой сигнал для поиска армопрутьев;
• точность в установлении толщины бетонного слоя;
• маленький размер;
• защитные стержни датчика легко скользят по проверяемой плоскости;
• встроенный аккумулятор с зарядным устройством.

Характеристики:

1. калибровка в приборе выполняется автоматически;
2. графический дисплей с подсветкой;
3. возможность поиска результатов, сохраненных ранее, по датам и номерам;
4. 6 систем использования: поиск арматуры на большой глубине; установка проекций армопрутьев на проверяемую плоскость; измерение диаметра стержней при известном защитном слое из бетона; измерение защитного слоя бетона; измерение при неустановленных параметрах армирования.

NOVOTEST Арматуроскоп

Этим приборам свойственно три режима работы:

• основной – определение бетонного слоя при известном диаметре армопрутьев и наоборот;
• сканирование;
• глубинный поиск.

Для поиска арматуры плоскость сканируется прибором. Для этого датчик может поворачиваться вокруг оси, так происходит определение толщины бетонного слоя. На дисплее и линейном индикаторе отображается расстояние до армопрутьев. Также прибору свойственный звуковой поиск, что дает возможность определить направление прутьев, несмотря на дисплей (чем ближе арматура, тем чаще звуковой сигнал).

NOVOTEST Арматуроскоп устанавливает диаметр арматурных стержней при помощи диэлектрической прокладки. Прибор состоит из блока и датчика, который крепится при помощи кабелей. Работа обеспечивается обычными аккумуляторными батарейками.

Практическое применение метода

Описанный метод был применен в сентябре 2011 г. при обследовании крыши здания Курского вокзала в Москве. Складчатое покрытие здания выполнено из 66 отдельных предварительно напряженных железобетонных складок и имеет плановые размеры 45 х 195 м (рис. 4). Общей целью работ по обследованию являлось определение технического состояния конструкций и выдача рекомендаций по дальнейшей эксплуатации. Одна из основных задач обследования — определение коррозионного состояния арматуры и сохранности защитных свойств бетона.

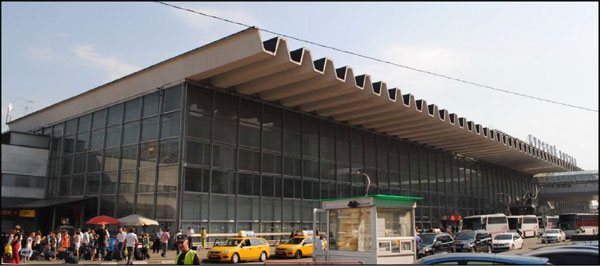

Рисунок 4. Общий вид обследуемого здания Курского вокзала

Учитывая повышенную ответственность объекта обследования и применения в складках покрытия высокопрочной канатной арматуры с низкими пластическими характеристиками, решение поставленной задачи представлялось крайне важным. В связи с большой площадью обследуемого покрытия (8775 м), и проведением работ без остановки эксплуатации здания, выполнить большое число вскрытий складок покрытия для визуального осмотра арматурных стержней было затруднительно. Поэтому для увеличения количества контролируемых участков было принято решение помимо вскрытий использовать неразрушающий метод контроля.

Рисунок 5. Измерение удельного электрического сопротивления бетона стенки складки

Измерения выполнялись на очищенной от окрасочных слоев и загрязнений поверхности бетона складок с помощью прибора Rezipod (см. рис. 3,б). Учет факторов, влияющих на результат измерения удельного сопротивления, выполнен следующим образом. Обеспечение однородности распределения тока обеспечивалось применением датчика с расстоянием между электродами 50 мм при крупности гранитного заполнителя в бетоне до 20 мм. Температура на период измерений составляла 17±3°С, что несколько ниже лабораторных условий (20°С), однако при данных условиях значения сопротивления не должны быть занижены. Влажность бетона на измеряемых участках, определенная диэлькометрическим методом по ГОСТ 21718-84 «Материалы строительные. Диэлькометрический метод измерения влажности», изменялась в пределах 2.3%. Глубина карбонизованного слоя бетона не превышала 4,0 мм, что с учетом расстояния между электродами не вносит существенной погрешности в результат измерений. Перед измерениями на исследуемых участках расположение арматуры определялось магнитным методом по ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры», и электроды прибора располагались вне арматуры (рис. 5). Выборочные результаты измерений на 6 складках, где были выполнены вскрытия защитного слоя бетона, представлены в таблице 2.

Таблица 2. Выборочные результаты измерений на 6 складках

№ кладки	Участок измерения	Состояние арматуры по результатам вскрытия	Удельное электрическое сопротивление, кОм*см
2	Стенка	Без признаков коррозии	55,0
31	Стенка	Без признаков коррозии	33,0
51	Днище	Коррозионный налет по канавке между прядями	11,0
3	Днище	Коррозионные пятна на прядях	7,0
57	Днище	Сплошная коррозия на прядях	6,0
18	Днище	Сплошная коррозия с язвами	4,5

Учитывая выявленное соответствие между значениями измеренного сопротивления, критериями, указанными в табл. 1, и фактическим состоянием арматуры, использование метода измерения удельного электрического сопротивления было признано целесообразным. Данный метод использован для неразрушающего контроля состояния арматуры на 33 участках. Вскрытие и визуальный контроль состояния арматуры выполнен на 10 участках покрытия. Применение метода позволило снизить количество участков нарушения целостности конструкций, при этом обеспечив большое количество контролируемых зон.
