Составляем чертежи теплиц из профильной трубы с размерами: 5 правил

Сооружение фундамента

Составив подробный план-схему будущей теплицы, можно переходить к подготовке основы под нее. Несмотря на то что надворные постройки из профильной трубы имеют довольно легкий вес, их все равно нельзя оставлять без фундаментной основы. Это обусловлено тем, что облегченные конструкции могут сломаться под действием ветра либо вовсе могут быть похищены злоумышленниками, если не закрепить их на участке максимально надежно. Избежать перечисленных неприятных ситуаций можно, обратившись к изготовлению ленточного или столбчатого фундамента. Выбор идеального варианта будет напрямую зависеть от типа грунта на участке.

Прежде чем приступать к обустройству фундаментной основы, очень важно грамотно подготовить под нее выделенное место. Его скрупулезно очищают абсолютно от всех загрязнений. Кроме того, нередко убирается верхний почвенный слой

После этого делают правильную разметку, опираясь на составленную до этого схему, забивая по периметру будущего сооружения колышки из дерева. Эти детали будут служить основами для удержания веревки

Кроме того, нередко убирается верхний почвенный слой. После этого делают правильную разметку, опираясь на составленную до этого схему, забивая по периметру будущего сооружения колышки из дерева. Эти детали будут служить основами для удержания веревки.

Рассмотрим проведение данных работ поэтапно.

1. Сперва почву просверливают, четко придерживаясь конкретного шага. Диаметр всех дырок должен быть таким, чтобы труба в них помещалась беспрепятственно без дополнительной подгонки.
2. Поместив опорные детали в подготовленных отверстиях, наружные промежутки надо заполнить грунтом подходящего типа. Его дополнительно понадобится уплотнить.
3. Далее необходимо залить цемент во внутреннюю полость асбестоцементных труб. Это необходимо, чтобы в конструкции не было полостей.
4. Затем в верхней части вводят пластинку из металла. Вместо нее, допустимо использовать заранее подрезанную арматуру (таким образом, получится сцепка между каркасом и фундаментом самодельной теплицы).

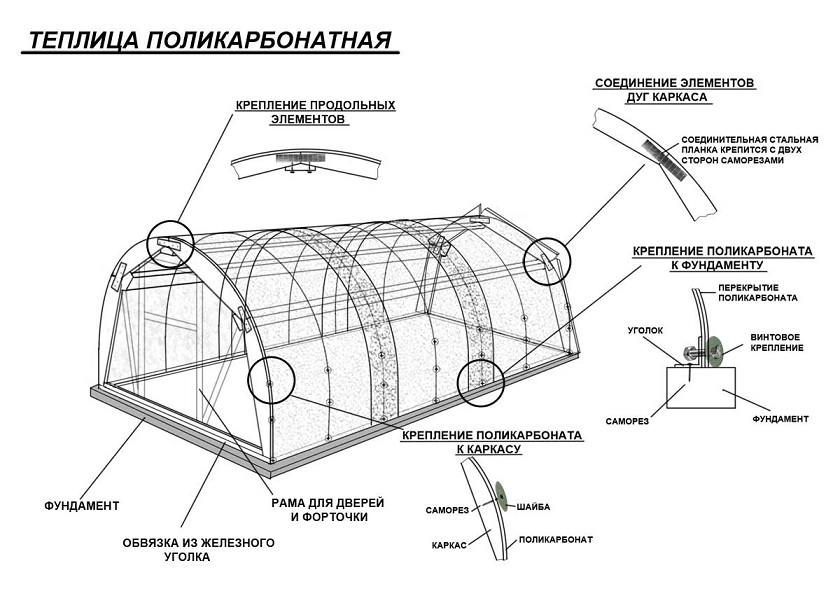

Части конструкции теплицы из профильной трубы

Парник 8х3 м. Чертеж

Формы, размеры парников могут быть самыми разнообразными. Стремительное развитие технологий позволяет воплощать все идеи и проекты, даже если чертежи далеки от стандарта и изготавливаются своими руками. Но независимо от того, какой был создан или выбран чертеж, конструкция все равно будет состоять из нескольких частей:

• Основание. Оно принимает всю нагрузку теплицы на себя и передает его на почву. Может изготавливаться из разных материалов, в зависимости от требований к несущей способности фундамента (влияет масса, которую имеет парник из поликарбоната, и свойства почвы). Оптимальный вид основания для сооружения своими руками – монолитное.
• Каркас. Под этим термином подразумевается совокупность несущих элементов конструкции: балки, перегородки, дуги. В конкретном случае изготавливается из профильной трубы. Применение такого материала позволяет добиться высокой прочности конструкции (каркас будет максимально устойчив) и легкости выполнения работы своими руками независимо от того, какой сложности чертеж.
• Покрытие. Цель покрытия – оградить растения, находящиеся в парнике, от губительного воздействия окружающей среды, обеспечив подходящие условия для нормального роста. Оптимальный вариант для выполнения этих целей – покрытие их поликарбоната. Его просто монтировать на каркас своими руками. Также использование поликарбоната позволит добиться долговечности, надежной защиты от ветра, простого проникновения солнечного света, отличных визуальных свойств конструкции. Конечно, можно использовать стекло или пленку, но идеального сочетания цены, прочности и долговечности удается достичь только с помощью поликарбоната.
• Крепления. В зависимости от материалов каркаса и покрытия применяются разные соединительные элементы. В случае использования профильной трубы и поликарбоната монтаж осуществляется с помощью саморезов, термошайб и соединительных профилей.

Сборка всех частей происходит с точным соблюдением чертежа – это гарант долговечности и надежности конструкции.

Преимущества профтрубы для теплиц, выбор вида, размера

Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.

Плюсы металлопрофильных теплиц

Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта. При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат – высокая прочность соединительных узлов

Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной. Доступны разные способы соединения деталей теплицы между собой

Это сварка, саморезы, винты, хомуты-крабы

Они могут использоваться самостоятельно или в комбинации друг с другом. Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей. Теплицы из профтрубы могут монтироваться на фундамент или без него.

Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатомОбратите внимание: перечисленные преимущества профильной трубы позволяют использовать ее для строительства теплиц любой площади и геометрии. Ограничений нет никаких, надо только правильно выбрать вид сечения и размер профилей.

Как выбрать профильную трубу для теплицы

• Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
• Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.

Обратите внимание: теплицы площадью от 10 м2 без предварительных расчетов с применением СНиП строить нельзя. Неправильно спроектированная конструкция может деформироваться или разрушиться под собственным весом или снеговыми/ветровыми нагрузками. Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей

Подготовка материалов

При планировании строительства теплицы необходимо просчитать материальные и финансовые затраты, чтобы начатое мероприятие не осталось незаконченным проектом, а достигло завершения.

Столбчатый фундамент

Каркас теплицы должен устанавливаться и закрепляться на фундаменте (ленточный или столбчатый). Чаще применяется второй вариант, потому что для жесткой и устойчивой к деформации конструкции необязательно заливать сплошную ленту из бетона, а достаточно подготовить отдельные точки опоры.

А также стоит запланировать материал покрытия. Обычно изготовление теплицы предусматривает использование поликарбоната, стекла или полиэтилена. В сочетании с профилированной трубой идеально подойдет поликарбонат, обладающий достаточной прозрачностью, хорошей прочностью и долговечностью.

Составление чертежа для теплицы

В процессе планирования хорошим подспорьем станет чертеж будущего объекта. С его помощью можно не только спроектировать общий вид и форму возводимой теплицы, но и получить множество преимуществ:

Чертеж теплицы из профильной трубы

• предусмотреть размеры всей теплицы и каждого отдельного составляющего элемента;
• рассчитать количество необходимых материалов;
• распределить все строительные мероприятия на этапы;
• подготовить инструменты, необходимые при проведении разных рабочих процессов.

Необязательно, чтобы чертежи теплиц отвечали всем требованиям конструкторской документации. Это могут быть элементарные эскизы (чертежи, выполненные от руки без точного масштаба, но с соблюдением пропорций).

Главным требованием к ним должно стать обязательное отображение следующих нюансов:

Схема Арочной профильной теплицы

• периметр основания – длина и ширина строения;
• стойки – их количество, высота, расстояние между ними;
• поперечины – обвязка между вертикальными стойками в их верхней части;
• крыша – форма сегментов (треугольная, арочная), их количество, крепление между собой в верхней части и на скатах;
• подвижные элементы – двери, окна их размер и место установки.

При составлении чертежа важно знать стандартную длину профильной трубы, составляющая 3, 4 или 6 метров. А также встречается типоразмер 12-метровой длины, но с доставкой такого изделия могут возникнуть проблемы

Таким образом, во избежание большого количества обрезков материала, рекомендуется планировать высоту стоек 2 м, расстояние между ними 1 м, а длину и ширину теплицы из трубы выбирать исходя из предлагаемых размеров.

Составление расходной сметы

Без расчета финансовых затрат нельзя быть до конца уверенным в успешном завершении начатого предприятия. Поэтому руководствуясь подготовленным чертежом, с учетом запланированных размеров, необходимо составить смету расходов на приобретение:

• металлических труб;
• поликарбоната;
• крепежных элементов;
• рабочего инструмента.

Кроме того, необходимо предусмотреть расходные материалы, такие как электроды для сварки и диски для болгарки.

Строим арочную теплицу своими руками

Обустройство парника начинается с формирования фундамента. Если на участке наблюдается повышенный уровень грунтовых вод, то в проект закладывается уже на этапе составления чертежа деревянное основание. В этом случае действуют определенные ограничения, связанные с площадью теплицы и его массой. Больше возможностей предоставляет фундамент в виде котлованы или опор.

На то, чтобы самостоятельно сделать все детали каркаса и провести монтаж теплицы арочного типа уходит от силы 2-4 дня

Вне зависимости от выбранного способа, требуется зафиксировать фундамент на земле. Помогут в этом металлические прутья и болты. Легче фиксировать бетонное основание. Чуть дольше придется повозиться с кирпичным и деревянным вариантом.

Помимо этого, садовод должен помнить о перечисленных ниже деталях:

Новичкам полезно знать, что для изготовления дуг лучше не брать толстую проволоку или трубы из ПВХ. Аналогичный совет действует в отношении пластиковых труб и древесины.
Хорошо себя зарекомендовал в качестве основы для дуг профильные трубы. Перед использованием необходимо убедиться в наличии у них прямоугольного сечения.
Для возведения сезонного парника подойдут бюджетные дуги, изготовленные из поликарбоната. Сборка и разборка такой конструкции занимает немного времени. В разобранном состоянии парник хранится до следующего сезона.
Выбрать материал для покрытия теплицы необходимо с учетом климатических особенностей региона. Помимо этого, еще на этапе проектирования нужно продумать, где будет форточка или несколько форточек. Если таковых будет от 1 до 2, то нужна усиленная пленка. Бюджетный вариант материала подойдет для тех регионов, где погода отличается мягким нравом.
Придать листам поликарбоната требуемую форму можно самостоятельно. В качестве крепежа используется шпагат или проволока. При этом нужно сделать значимую оговорку. Проволока не должна иметь острых углов, иначе у основания каркаса покрытие потрескается.

Детальный расчет производится на этапе составления чертежа. Времени это занимает немного, позволяя при этом избежать большого количества проблем. При выборе типа и формы фундамента учитываются размеры конструкции и предполагаемая масса.

Процесс изготовления и монтажа

Ломать не строить и первым делом мы геройски разобрали старую теплицу и подготовили строительную площадку. На фото пятачок земли на котором нам предстоит совершить трудовой подвиг:

Полдня заняла подготовка материала. Размечаем будущие дуги, приводим их к единому размеру.

Прогоняем через трубогиб все трубы 40х25х3:

Идея использовать деревянный брус в качестве фундамента нам не нравится. Заливать бетонный как то перебор. Потому теплицу мы ставим на кирпичи и привариваем с специальным опорам — трубкам, которые остались от старой.

Выставляем основание. По длинной стороне идет труба 40x40x3, по ширине в целях уменьшения веса конструкции используем профтрубу такого же размера как на дугах: 40х25х3 (см. фото).

Расчехляем сварочный и варим горизонтальный и вертикальные швы. Основание готово — пошло дело!

Складываем пополам гнутые трубы, чтобы получить арки с нужным углом. Для этого размечаемся:

Вырезаем металл следующим образом:

Далее сводим оба конца и прихватываем сваркой.

Пришло время самого сложного и трудозатратного этапа. Нужно ровно выставить и зафиксировать все арки. Высоту арок очень удобно контролировать с помощью рулетки прямо на только что изготовленном основании.

Стараемся расставить их таким образом, чтобы уложиться в допустимую погрешность и минимизировать отклонения размеров, которые неизбежно появились после этапа работы трубогибом. Используем уровень и отвес. Фиксируем первую арку:

На этом этапе мы поступили следующим образом. Выбрали две «эталонные» дуги и поставили их с торцов. Натянули по 2-м вершинам шнур и остальные выставляли согласно ориентиру. Поищите в интернете метод группового подбора (селективная сборка) для сборки машин и механизмов. Здесь используем аналогичный принцип. Если одна дуга «играет» вправо, то другую подбираем так, чтобы отклонение было влево.

После того как закончили с дугами, свариваем продольные и поперечные ребра. Для первых тянем трос по уровню. В процессе устраняем погрешности всей конструкции — после этой процедуры каркас вашей теплицы должен выглядеть идеально. Сделать это довольно просто.

Один вставляет рычаг между двух элементов и со всей дури давит на дугу, геометрия которой неудачна. Второй фиксирует сваркой с ребром жесткости. Чтобы сделать фото этого процесса рук не хватило, но он должен быть понятен интуитивно.

Следующим шагом привариваем уголки на конек. В нашем случае можно было обойтись и без него, но все же решили сделать — так красивее и будет удобнее обшивать.

Варим ребра с торцов. Изготавливаем двери и форточки. Размеры дверного проема определили от балды на глаз. Ширину с запасом — так, чтобы было удобно ходить с двумя ведрами. Высоту исходя из роста самого высокого члена семьи, которым оказался автор этого бессмертного опуса.

Теперь наводим марафет. Проверяем все сварочные швы, зачищаем ржавчину, обезжириваем и красим. Краска — банальная серебрянка. Получаем следующий результат:

Привариваем петли, вешаем двери, форточки, защелки, ручки и прочую фурнитуру. На фото выше можно разглядеть будущую дверь лежащую горизонтально на бочке.

Как сделать мини парник своими руками: передвижная конструкция

По своим техническим характеристикам, передвижной мини парник ничуть не уступает углубленному варианту. Он отлично сохраняет тепло и создает все необходимые условия для комфортного роста и развития растений. Однако такая модель больше подходит для использования в условиях стабильной температуры, которая больше характерна для второй половины весны.

Поликарбонат небольшой толщины легко гнется, поэтому его можно использовать для небольшого парника и даже вырезать отверстия с помощью строительного ножа

Благодаря наличию у такой конструкции колесиков, парник можно легко передвигать с одного места на другое, выбирая наиболее подходящее место на участке.

Для изготовления понадобится:

• опорная рама;
• лист фанеры;
• два бруска;
• четырехколесное приспособление;
• поликарбонат;
• саморезы.

Опорная рама делается из брусков небольшой толщины, скрепленных между собой обычными саморезами. Колесики при этом крепятся к ножкам-стойкам, а боковые бруски используются еще и как обвязка, к которой можно прикрепить стропильные ноги. Наверху конструкции нужно сделать крышу, используя для этого деревянные рамы, к которым прикреплены листы поликарбоната.

Поликарбонат можно использовать как для покрытия больших теплиц, так и для маленьких парников

Этот тип парника должен открываться, а потому стоит позаботиться о наличии откидных дверец на торцевых частях конструкции. Дно, которое делают из фанеры, нужно застелить пленкой и засыпать слоем навоза и грунта, которые будут отличной питательной средой для корневой системы растений.

Такой, необычный, на первый взгляд, парник – отличная альтернатива привычным, стационарным конструкциям, ведь благодаря легкости всех материалов и небольшим размерам, передвинуть его в другое место не составит никакого труда.

Чертежи теплицы из поликарбоната своими руками этого типа встречаются не слишком часто, однако, благодаря довольно простому устройству, она все постепенно приобретает популярность и дачники все чаще и чаще используют её для выращивания рассады.

Арочный парник из поликарбоната своими руками

Для того чтобы сделать простой арочный парник из поликарбоната, понадобятся в первую очередь металлические или пластиковые трубы, длина которых будет соответствовать размеру арки. Каждый элемент сгибается и крепится к основанию. Единственная сложность – на таком каркасе довольно нелегко сделать хорошие открывающиеся створки. Именно по этой причине для арочных парников в качестве укрывного материала чаще используют полиэтиленовую пленку, а не поликарбонат.

Фото монтажа арочного парника с использованием деревянных брусьев и покрытием из поликарбоната

Для обшивки небольшого арочного парника вполне достаточно будет одного листа поликарбоната, который можно разрезать на 4 части. Одна из них должна быть больше, а три оставшиеся поменьше. Для разрезания можно использовать острый строительный нож.

Когда все готово, можно переходить к креплению поликарбоната на каркас. Для этого листы кладутся на землю и крепятся их к ровным элементам каркаса, уложенным поверх. Расположить их нужно так, чтобы широкая сторона листа поликарбоната была вдоль бруса. Внахлест закрепляем каждый лист саморезами и проклеиваем места стыков скотчем.

Полезный совет! Обязательно обращайте внимание на то, какой стороной вы располагаете поликарбонат

Крайне важно, чтобы солнцезащитная пленка была расположена снаружи, а не внутри

После этого нужно загнуть всю получившуюся конструкцию таким образом, чтобы получилась арка. Используя выбранный способ крепления, фиксируем каждый элемент каркаса на основании, чтобы весь парник был надежно закреплен.

Схема арочного парника с использованием пластиковых труб

Остается лишь закрыть торцы. Для этого берем лист поликарбоната и прикладываем его к отверстию. Обычным маркером отмечаем границы и отрезаем нужный нам кусок. Затем крепим его к каркасу по стандартной схеме.

Как уже упоминалось, в такой конструкции не предусмотрены открывающиеся дверцы, поэтому для того, чтобы осуществлять уход за растениями, понадобится полностью поднимать и убирать каркас. Но для того чтобы добавить комфортности, можно добавить небольшие форточки для проветривания, учтя их в чертеже парника из поликарбоната своими руками. Фото таких парников можно увидеть в сети интернет или на специализированных сайтах.

Конечно, такая конструкция далека от совершенства, но если вы хотите сделать простой парник, не потратив на это много средств и времени, то этот вариант идеально подходит. Ведь разобраться с тем, как своими руками собрать парник из поликарбоната такой простой конструкции, сможет каждый.

Методы сгибания профильной трубы

Чтобы соорудить каркас теплицы из профильной трубы, нужно знать, как согнуть этот материал самостоятельно без помощи специалистов. Для этого можно воспользоваться несколькими методами.

Метод 1. Использование сварочного аппарата

Для того, чтобы выполнить сгибание заготовок этим способом, необходимо иметь под рукой сварочное оборудование и отрезную шлифмашинку

Кроме того важно уметь обращаться с этими инструментами, а не иметь представление об их устройстве.. Процесс работы заключается в выполнении следующих действий:. Процесс работы заключается в выполнении следующих действий:

Процесс работы заключается в выполнении следующих действий:

Профильная труба зажимается в тисках. Как можно точнее определяется место, где планируется выполнить сгиб, и угол, на который планируется выполнить сгиб трубы. На ребре, в сторону которого будет выполняться сгиб, наносятся метки. Расстояние между ними определяется радиусом сгиба. Чем круче сгиб, тем ближе расположение меток друг к другу

При этом важно, чтобы расстояние было строго одинаковым. По выполненным меткам делают надрезы трубы с помощью отрезной шлифмашинки

Труба аккуратно сгибается до требуемого радиуса. Надрезы свариваются сварочным аппаратом. Места сварки и надрезов обрабатываются антикоррозийным средством.

Аккуратное и старательное выполнение всех действий позволяет получить хорошо согнутую трубу.

Метод 2. Сгибание материала с помощью песка

Сгибать трубу этим способом можно без использования сварочного оборудования. Главное – подготовить чистый речной песок.

Песок просеивают, очищая от крупных частиц и лишних примесей. Для удаления самых мелких примесей можно промыть песок водой.

Далее переходят к изготовлению других сопутствующих элементов. В частности, понадобятся заглушки, соответствующие размеру трубы. Они выпиливаются из дерева для обоих концов заготовки.

С помощью молотка забивают заглушку с одного конца трубы.

Через другой открытый конец засыпают песок в профильную трубу. При этом труба должна быть заполненной до самого края. В процессе заполнения можно постукивать трубой о землю, чтобы утрамбовать песок внутри материала.

С помощью песка внутри трубы создается нужное давление, чтобы во время сгиба не деформировались отдельные части трубы. В результате получается ровный и качественный сгиб.

По окончании работы заглушки нужно удалить из трубы. Если выполнение этих действий становится затруднительным, можно воспользоваться методом высверливания или выжигания дерева.

Метод 3. Сгибание трубы в зимнее время с помощью воды

Тем, кто планирует поставить теплицу ранней весной, можно заняться подготовкой элементов зимой. В этом случае вместо песка используют обычную воду.

Профильную трубу закрывают заглушкой с одной стороны, как и в случае с песком.

После заполнения до верхнего края забивают вторую заглушку и выставляют трубу на мороз.

Под воздействием низкой температуры вода превращается в лед. После этого можно приступать к сгибанию трубы

При этом важно следить, чтобы вода не перемерзла в трубе. Это может привести к деформации элемента и даже к его полному разрыву

Перечисленные способы позволяют создать разнообразные арки для теплиц из профильной трубы.

Как использовать чертежи для сооружения теплицы из профильной трубы?

Чертеж парника

Парник своими руками – достаточно простое занятие при условии наличия базового инструмента, минимальных навыков обращения с ним, необходимых материалов и схемы сооружения.

Перед началом сооружения берется чертеж конструкции из поликарбоната, определяется размер, выбирается и расчищается подходящее место. Также проводятся разметочные работы.

Для выполнения работы нужны:

• материалы, из которых будет сооружаться каркас;
• шарниры;
• соединительные элементы;
• колышки (применяются для разметки);
• переходники для укрепления конструкции по углам, а также в местах соединений.

Последовательность проведения работы делится на несколько этапов.

Сооружение основания

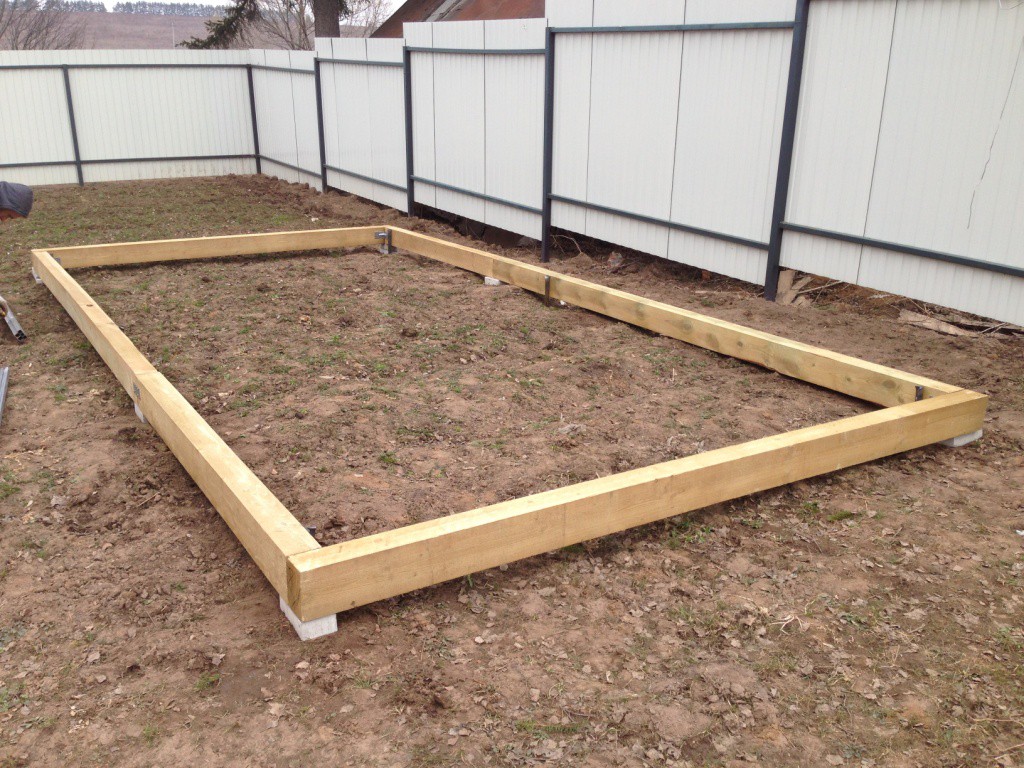

Дешевое основание под теплицу из дерева

После рытья траншеи следует осуществить сооружение опалубки, необходимой для выполнения заливки фундамента. Идеальным основанием будет железобетонное. После установки опалубки в траншее монтируется пояс армирования: специальные прутки связываются проволокой (сварочное соединение применять не рекомендуется). Дальше готовится бетон нужной марки (желательно сделать расчет необходимой несущей способности основания) и выполняется заливка.

Монтаж каркаса

Возьмем конкретный пример: парник 8х2.

Подразумевается, что создание чертежа уже выполнено и основание готово к возведению каркаса. Перед работой подготавливаются:

• 8 шпал;
• труба: 22 м для несущих элементов (0,2х0,4) и 120 м для соединительных (0,2х0,2);
• дверные петли;
• саморезы: на каждую шпалу по 2 шт.;
• материал покрытия: 1 лист размерами 300х210 см, а также 5 листов 600х 210 см;
• соединительный профиль.

Теперь нужно подготовить будущие составляющие каркаса:

• Из труб 0.2х0.2 м делают 18 вертикальных дуг, отрезки по 5 см для фиксации, а также планку, к которой будут крепиться такие дуги.
• Элементы торцевой части и направляющие для средних продольных составляющих.
• Блоки с вентиляционными форточками: 2 шт.

Схематическое изображение элементов конструкции

Выполнение сборки каркаса:

1. Выкладывается опорное основание из шпал и укрепляется скобками.
2. Продольные части основания из труб устанавливают на шпалы и привинчивают с помощью саморезов.
3. Монтаж начинается с торца. После установки первой трубы в нижнее основание к верхней части крепится основной продольный элемент (планка).
4. Монтаж дуг проводится поочередно до момента, пока с обеих сторон не будет по 4 штуки. Соединяются они центральной планкой.
5. Устанавливается часть конструкции с форточкой, а напротив две дуги.
6. С противоположной стороны также устанавливается элемент с форточкой.
7. Вторая дуга для вертикальной установки монтируется на противоположном торце и закрепляется к центральной планке.
8. Устанавливают и крепят покрытие из поликарбоната.
9. Вырезаются отверстия под двери и форточки.
10. Проводится утепление нижней части и герметизация стыков.

Изготовление конструкции для круглогодичного выращивания цветов и растений – простое занятие, которое реально выполнить своими руками. Главное придерживаться чертежа и отнестись внимательно к каждой детали конструкции.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше. Однако у сварных конструкций в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдётся дешевле, а покрасить его можно самому после завершения монтажа каркаса.

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями

Если размеры теплицы не превышают 6×2×2 м достаточно трубы с ребром 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40×20×2 или 40×40×2 мм. Для горизонтальных стяжек подойдёт труба 20×20×1-1,5 мм.

Чертеж теплицы 3х6. Чертежи теплиц из поликарбоната с размерами

Существует два способа точно и качественно собрать тепличный каркас. Первый случай предполагает составление самостоятельно или использование готовой инструкции по сборке теплицы из поликарбоната своими руками. Это наиболее простой вариант, доступный даже для самых далеких от строительства людей. Хорошим вариантом считается составление плана сборки теплицы из поликарбоната своими руками по

Собрать просто, но времени уходит достаточно много. Гораздо проще и удобнее сделать эскиз, а лучше чертеж будущего каркаса с указанием размеров и нюансов крепления поликарбоната. Тем более что, уменьшив размеры вдвое, имеющиеся наброски и расчеты можно использовать своими руками в качестве чертежей на парник из поликарбоната.

Арочная схема

Конструктивно каркас теплицы собирается из семи гнутых дуг, стянутых между собой горизонтальными поперечинами. Все детали, в том числе фронтоны и арки, изготавливаются сваркой из гнутой квадратной трубы 20х20 мм. Перед тем как собрать теплицу, металлические детали обрабатывают смесью ортофосфорной и уксусной кислоты.

На лицевом и заднем фронтоне предусмотрены входные двери. Раму под двери можно собрать из деревянного бруса или сварить из квадрата. В верхней части фронтонов устанавливают продухи или форточки, их можно собрать, как часть дверного полотна, но лучше всего сделать в форме фрамуги над дверью.

Вариант квадратной теплицы

Собрать классическую тепличную коробку с двухскатной кровлей намного сложнее и дороже. Один из вариантов такой конструкции приведен на чертеже ниже.

Как и в предыдущем варианте, коробка построена из семи секций, сваренных из квадратной трубы. Для того чтобы собрать облицовку теплицы, потребуется три полосы поликарбоната шириной 2,1 м.

Конструкция теплицы с двухскатной крышей отличается от арочного варианта:

• Форма более удобна для работы внутри теплицы;
• Скаты кровли можно собрать из литого поликарбоната, что увеличивает количество света, попадающего внутрь помещения;
• Корпус более жесткий, хорошо выдерживает порывы ветра в любом направлении.

Арочная постройка хорошо держит ветер только с бокового направления, поэтому, перед тем как поставить теплицу из поликарбоната на дугах, необходимо правильно сориентировать строение относительно розы ветров.

К преимуществам теплицы с круглой крышей можно отнести простое устройство и минимальные затраты на изготовление несущих секций-дуг. На то, чтобы собрать каркас с двухскатной крышей, уйдет втрое больше времени и вдвое больше материала. По расходу поликарбоната разницы практически нет. Поэтому большинство дачников выбирают вариант с арочным типом перекрытия.
