Составляем в 3 этапа чертеж теплицы

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца

Это позволит избежать переплат и работать без обрезков.

На схеме нужно указать следующие данные:

• Фундамент.
• Вертикальные стойки.
• Крыша конструкции.
• Верхняя обвязка.
• Форточки и дверь.
• Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

1. Для вертикальных стоек нарезать профильную трубу необходимого размера.
2. Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
3. Сверху стоек нужно зафиксировать обводку.
4. Сделать замеры и отрезать детали для вертикальных столбов.
5. Поперечными перекладинами соединить и зафиксировать все стойки.
6. Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

• Отрезать материал нужной длины.
• Сделать напилы.
• Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

• Лицевой стороной является та, на которую нанесена защитная пленка.
• Крепить листы нужно саморезами с резиновой шляпкой.
• Между собой листы соединяются металлическими пластинаками.
• Стыки обрабатываются герметиком.
• После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Расчёт количества материала

Прежде всего нужно рассчитать количество материалов, необходимых для возведения каркаса. Выполнить расчёт не получится без уточнения основных параметров. В качестве примера будет рассмотрено двускатное изделие с использованием профильных труб 40х50 мм в качестве каркаса. Чаще всего для сооружения теплиц используется поликарбонат толщиной 6–8 мм. Нормы СНиП гласят, что для скатных построек толщиной 6 мм шаг обрешётки должен быть 75х75 см, при толщине 8 мм — 85х85 см.

Будет произведен расчёт для поликарбоната толщиной 8 мм:

Листы поликарбоната толщиной 8 мм

Для примера будет рассмотрена конструкция со следующими параметрами:

• длина — 6 м;
• ширина — 3 м;
• высота — 2,25 м.

Понадобится произвести расчёт нужной длины металлопрофиля без учёта крыши. Периметр рассчитываем так: 3 х 6 = 18 м. Такие блоки будут необходимы сверху и снизу.

Высота до основания кровли — 1,5 м. Расчёт обрешетки будет таким: (1 + 3 / 0,85) х 1,5 + 3 = 8,325. Округлим до 9 м. Следует прибавить одну стойку к расчётам, так как на предыдущем этапе учитывался лишь периметр в горизонтальной плоскости. Стойка используется в качестве вертикальной опоры.

Расчёт для боковой стенки: (1 + 6 / 0,85) x 1,5 + 6 = 15,15. Округляем до 15,5 м

Важно помнить о том, что стенки будет две

Необходимое количество металлопрофиля для каркасной конструкции без учёта крыши рассчитывается так: 18 х 2 + 9 х 2 + 15,5 х 2. Получаем 84,3 м профиля.

Скат крыши при рассматриваемых размерах имеет длину 1,6 м. С частотой обрешётки 85х85 см нужно: 2 х 6 + (1 + 6 / 0,85) х 1,6 = 24,9 м профиля для одного ската.

Суммарное количество профиля: 84,3 + 24,9 х 2 = 134,1 м. С запасом рекомендуется приобрести 140 м.

Далее выполняется расчёт поликарбоната. Ширина стандартного листа — 2,1 м, длина — 12 м. Рёбра жёсткости расположены вдоль листа. Крайние части материала должны быть размещены на опорах из металлопрофиля. Расстояние между стойками — 0,7 или 1,05 м. Листы размещаются встык. В качестве крепежных элементов будут нужны саморезы с термошайбами.

Количество поликарбоната рассчитывается так: 1,5 х 6 х 2 + 1,5 х 3 х 2+1,6 х 6 х 2 = 46,2 м2. Квадратура одного листа составляет 25,2 м2. Если выполнить грамотную раскройку, то нужно 2 листа.

В процессе расчёта нужно учитывать наличие щелей при стыковании листов на плоскости и в угловых соединениях.

Для изготовления теплицы будут нужны такие материалы:

• строительные уголки;
• материал для сооружения каркаса (металлопрофиль, трубки из пластика или металла, деревянный брус или рейки);
• поликарбонат;
• саморезы с термошайбами;
• анкерные болты;
• материал для гидроизоляции.

Список необходимых инструментов:

• шуруповёрт;
• свёрла;
• электрический лобзик;
• нож;
• строительный уровень.

После того как будут подготовлены инструменты и материалы, можно перейти к проведению строительных работ.

Расчет материала для теплиц

Теплица из профильной трубы

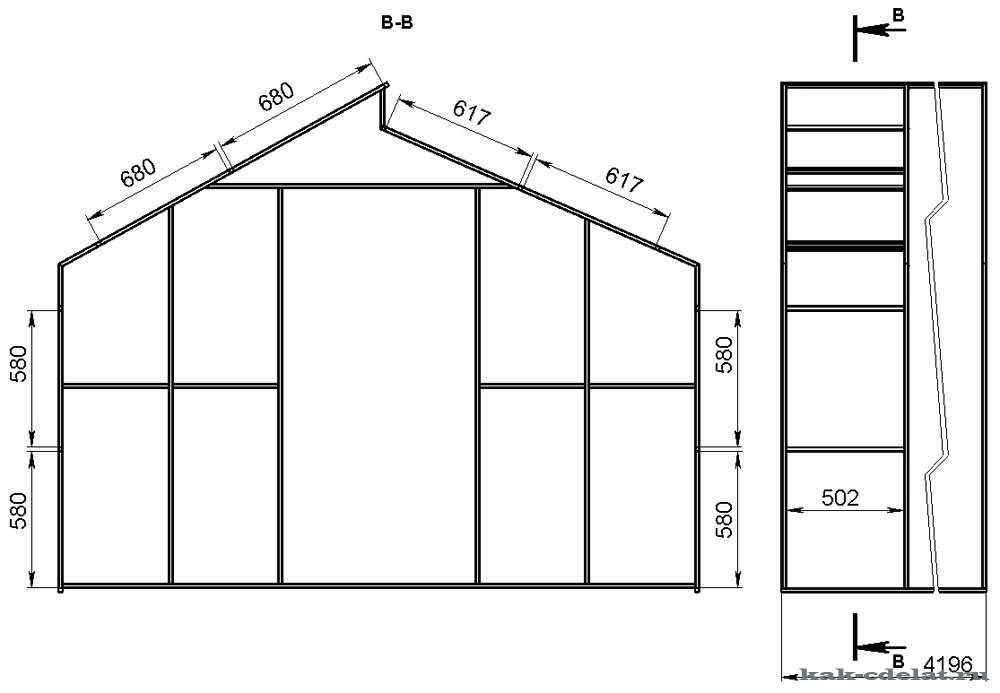

Рисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубыПеред началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Теплица из поликарбоната

Рисунок 2. Чертежи построек из поликарбонатаКак и в случае с профильной трубой для строительства каркаса, необходимо провести расчет количества листов поликарбоната, необходимых для покрытия каркаса (рисунок 2)

В первую очередь следует принимать во внимание толщину листов. Этот показатель зависит от сезона использования постройки

Если вы планируете проводить в ней работы в теплое время года, то есть с весны по осень, будет достаточно листов, толщиной 5-10 мм. Если же вы планируете построить круглогодичную отапливаемую теплицу, лучше отдавать предпочтение листам, толщиной минимум 15 мм.Есть ряд факторов, которые обязательно следует учитывать при проведении расчетов:

1. Размер листов: нужно заранее составить чертеж будущей постройки и спланировать раскрой кровельного материала, чтобы количество отходов было минимальным.
2. Свойства поликарбоната: под действием тепла этот материал имеет свойство расширяться. Эту особенность нужно обязательно учитывать при расчете количества листов и их раскрое.
3. Возможность изгиба: несмотря на то, что поликарбонат легко гнется, некоторым моделям материала достаточно сложно придать необходимую форму. Поэтому при покупке обязательно интересуйте, можно ли согнуть лист. Это требования играет ключевую роль при покрытии арочных и купольных моделей.

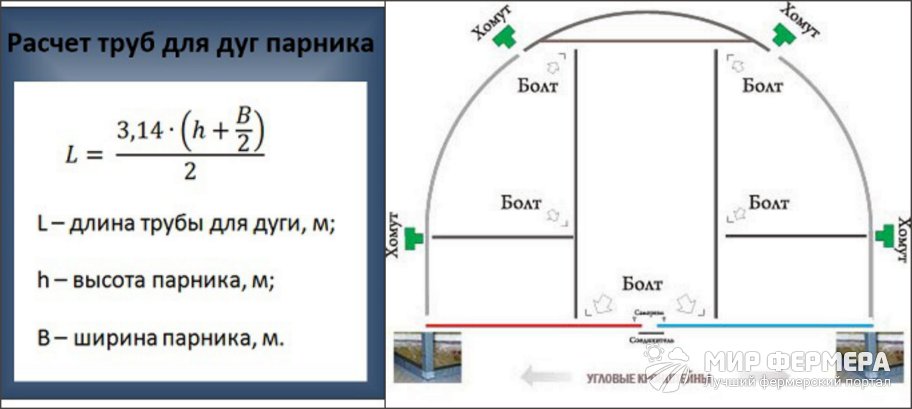

Расчет дуги

Рисунок 3. Пример расчета дугиДля того, чтобы придать листу дугообразную форму, его укладывают поперек каркаса. В данном случае ширина всей конструкции будет составлять порядка 3,80 метра, а радиус полукруга – 1,90 метра. Если ориентироваться на геометрические формулы и расчеты, приведенные в предыдущих разделах, можно сделать вывод, что высота постройки будет равняться радиусу, то есть будет составлять 1,90 метра. К сожалению, такая высота теплицы подходит далеко не всем, поэтому для увеличения высоты рекомендуется обустраивать для постройки цоколь.

Предварительная подготовка к работам

Прежде чем приступать к изготовлению теплицы из профильной трубы своими руками, стоит обратить внимание на некоторые дополнительные условия вашего участка. В частности, может иметь значение тип почвы

Предпочтительнее устанавливать теплицу на сухой почве, где не скапливается избыточная влага, которая может влиять на несущие конструкции. Оптимально устанавливать парник на песчаных грунтах, в отличие от глинистых, склонных к заболачиванию.

Имеет значение и расположение теплицы относительно сторон света. Так, лучше всего, чтобы длинная сторона была обращена к югу, чтобы в теплицу проникало как можно больше солнечных лучей, которые не будут отражаться от поликарбонатных листов.

Для того чтобы тепло не выходило из теплицы слишком быстро, и в ней было удобно перемещаться, входную дверь обычно располагают в торцевой части. По стандартам, ширина двери должна быть не уже 70-80 см, а вот высота ее напрямую зависит от размеров самой теплицы.

Каркас для сооружения парника из профильной трубы своими руками нужно располагать на ленточном или столбчатом фундаменте, тип которого будет зависеть от типа грунта. В любом случае, с участка под фундамент нужно убрать мусор и снять верхний слой почвы.

Обзор арочных моделей промышленного производства

Если вы решили не экспериментировать с постройкой теплицы, а купить уже готовый парник из дуг с укрывным материалом, то весьма полезно будет ознакомиться с самыми популярными моделями, оценить их основные достоинства и недостатки.

Модель Даяс предназначена для укрывания ранних грядок. Состоит она из арок (пластиковых) и полотна, которые изначально зафиксированы между собой. В стандартном комплекте идут колышки для фиксации, длина которых равна 20 мм. Также имеются специальные клипсы для фиксации полотна.

Базовая модель Даяс состоит из отдельных четырех секций. Это дает хорошую возможность подобрать индивидуальные размеры. Она рассчитана на постройку длиной от 4 до 6 метров. Высота фиксирована и равна 70 сантиметров. Ширина – 1,2 метра. Ширина укрывного полотна базовой модели равна 2,1 метра. Цена теплицы в зависимости от ее размера – от 1600 рублей.

Особенности теплиц и парников

Прежде всего следует определить назначение, будет это отапливаемая теплица, сезонная с элементами проветривания, крупная постройка под выращивание полного цикла растений или небольшой парник для рассады, который используется для подращивания и до пересадки растений в открытый грунт. Мы начнём с минимума, попробуем сделать теплицу своими руками из дерева или металлических дуг, а также рассмотрим другие варианты.

Конструкция всех теплиц приблизительно одинакова – это металлические трубки или деревянная основа, из которой формируется каркас. На него натягивается укрывной материал для теплиц, предварительно склеенный в соответствии с размером. Таким образом конструкция теплицы состоит из каркаса и чехла. Для крупной теплицы следует предусмотреть фундамент, небольшую, размером 3Х4 или 3Х6, можно устанавливать на землю.

Делая теплицу своими руками, не стоит пренебрегать вентиляционными зонами. Следует предусмотреть окна и двери на чехле, обязательно напротив, что позволит увеличить циркуляцию воздуха при их открытии. Здесь уже следует определиться, будет покупаться укрывной материал для теплиц в рулонах, или вы закажете готовый чехол под свои размеры каркаса, с внедрёнными дверями и окнами, самостоятельно их делать хлопотно, а без существующих навыков ещё и долго.

Всем растениям необходим солнечный свет, поэтому место под теплицу следует выбирать на открытой местности, а не под деревьями. Не стоит ставить каркас близко к забору, он будет затенять. При этом желательно не сооружать строение в чистом поле, лучше разместить поближе к дворовым постройкам. Это даст возможность защитить от ветров, а также приблизит к коммуникациям (полив и отопление).

Чертежи и расчеты

Проект будущей теплицы следует планировать исходя из стандартных размеров используемых материалов:

• Расчеты для арочной теплицы выгодно производить на длину опорной арки, равную 6 метрам. Высота готового сооружения будет 1,9 м, что достаточно для комфортного нахождения внутри даже очень высокого человека. Ширина 3,8 м позволит сделать две широкие грядки или три узкие с двумя техническими проходами.
• Длина стандартного листа поликарбоната 6 метров, длина профильной трубы 6 или 12 метров. Ширина пролета между несущими стойками 1 м.
• Обязательно верхняя и серединная обвязка. Длина профиля соответствует длине сооружения.
• Дополнительные трубы для сооружения двери и фрамуг.
• Ширина поликарбонатного листа составляет 2,1 м. Три состыкованных внахлест листа достаточно для шестиметровой теплицы.
• Плюс один лист на торцы, стены и форточки.
• Если теплица с двускатной крышей, то в ней можно спроектировать дополнительно боковые фрамуги для проветривания. В арочной теплице этого не делают.
• Расчет двускатной теплицы ведут из желаемых ее размеров. Для уклона крыши достаточно угла в 30 градусов. Стандартная высота стенки 2 м.

Чертеж строят на миллиметровке или, для тех, кто имеет такие навыки, в компьютерной программе. Самую простую программу для 3D-моделирования предлагает Google SketcUp.

Преимущества парников 6х3

Строительство теплицы 3на6 своими руками – самый популярный вариант на садовых участках. Давайте посмотрим, почему.

Как распланировать теплицу 6х3: высадка овощей, обогрев, проветривание

В таком парнике разместится необходимый минимум овощей:

• Длинные стороны – по грядке огурцов и помидоров.
• Короткие стороны – баклажаны, болгарские перцы.
• Центральный ряд – какие-то из упомянутых овощей.

Дуговые теплицы 6х3 из поликарбоната могут иметь максимальную высоту 2 метра. Этого более чем достаточно для выращивания высокорослых культур и их обслуживания. При этом верхняя часть парника будет хорошо просвечиваться, не создавая сильного затенения для посадок снаружи

Также этой высоты хватит для организации полноценного верхнего проветривания – его наличие особенно важно для огурцов и помидоров, боящихся сквозняков

Обратите внимание: появился вопрос — как обустроить теплицу из поликарбоната внутри 3х6? Первый вариант – на фото ниже. Здесь всего 4 грядки: 3 длинные, 1 короткая, торцевая. Низкорослые культуры высаживаются на короткой и/или на длинной, находящейся с солнечной стороны.

Низкорослые культуры высаживаются на короткой и/или на длинной, находящейся с солнечной стороны.

Как обустроить теплицу внутри, размеры 3 6 позволяют разместить минимум три грядки

Второй вариант планировки теплицы 3х6 — без поперечных грядок по коротким стенам. Все три идут от одного торца до другого. Единственное, о чем надо помнить при высаживании овощей – низкорослые культуры размещаем с солнечной стороны. В противном случае они будут постоянно затенены.

Трехрядная планировка

К сведению: при зимней эксплуатации отопление теплицы 3 на 6 может осуществляться только одним обогревателем. Это может быть печь длительного сгорания или буржуйка. При этом свободного пространства будет достаточно, чтобы раскаленный корпус печи был достаточно далеко от растений.

Верхнее проветривание

Конструктивные преимущества

Надо отметить, что при своей вместительности теплица 6х3, своими руками изготовленная, имеет жесткость постройки достаточную, чтобы выдерживать высокие снеговые, ветровые нагрузки. В регионах с умеренными осадками зачастую не требуется даже монтажа усиленных дуг, установки раскосов. Это очень облегчает самостоятельную сборку конструкции.

Чертеж теплицы из поликарбоната с размерами 3х6: длинная фрамуга под коньком крыши

Немного о самостоятельной сборке. Указанный размер оптимален для работы вдвоем, независимо от выбора строительных материалов – металлического профиля, бруса или деревянных рам, дверей. При этом управиться можно одним рабочим днем, если парник возводится без фундамента

Не важно, это теплица 3 6 домиком или арочная, как схема ниже

Как делается теплица своими руками из поликарбоната, чертеж 6х3. Каркас металлопрофильный

Немного о финансовой стороне вопроса. Сооружение потребует сравнительно небольшого количества материалов. Если это будут какие-то отходы строительства/ремонта – строительство обойдется практически бесплатно. Набрать нужное количество материалов под такие габариты легче, чем для парников площадью более 20 м2. Даже если брать расход новых пиломатериалов или делать теплицу из профиля 6 на 3 – сумма получится вполне посильная.

Арочная теплица 3х6, поликарбонат

Несмотря на многие преимущества такой размер все же имеет два минуса. Первый — чтобы добиться двухметровой высоты постройки, профили кровли арочных конструкций придется согнуть довольно круто. Это сложно сделать без специального оборудования. Второй недостаток – чтобы организовать три грядки в ряд, придется сузить проходы. Тут страдает комфорт обслуживания растений.

Удобные маленькие парники

Парник и есть небольшая теплица, в которой огородник находится с внешней стороны конструкции.

В парнике растят такие культуры как:

В маленьком парнике можно выращивать любые овощи, для роста которых не требуется большой высоты. Обычно это небольшого размера котлован, который вырыт в почве на глубину приблизительно 70 см, а если грунтовые воды идут близко, то глубина может быть и меньше. В этом случае котлован роют на глубину 35 см и изъятым грунтом высоту конструкции доводят до 70 см.

Сверху на почву устраивают обвязку из дерева, толщина которой 10-15 см. Обвязку можно сделать из пропитанных горячей олифой бревен. Дерево с пропиткой, сможет контактировать с почвой не один год. Обвязку устраивают с малым уклоном, благодаря чему вода будет стекать с поверхности, которая закрывает конструкцию.

Так как речь ведется о парнике, который будет укрыт сотовым поликарбонатом, то и размеры конструкции нужно сделать, отталкиваясь от стандартного размера листа стройматериала, их экономного использования и комфорта строительства. Рамы хорошо окантовывать планками из дерева или металлопрофилем. Они могут быть съемными или нет.

Традиционный “сэндвич”, начиная с нижней части котлована, состоит, из слоя опила толщиной 3-4 см, устроенного наверх слоя навоза и засыпанной поверх него почвы, смешанной с торфом. И уж очень схожим с маленькой теплицей парник станет, если построить его в виде короба, устроенного на поверхности грунта.

Особенности конструкции парника-хлебницы

Парник-хлебница, он же – улитка или ракушка. Почему он получил такие названия, догадаться легко, лишь посмотрев на него со стороны. Это невысокая и небольшая конструкция, створки которой открываются точно так же, как у обычной хлебницы – сундучка, предназначенного для хранения хлеба и имеющегося почти на каждой кухне (как минимум, у ваших бабушек точно она есть). Створок у такого парника две, открываются они, легко поворачиваясь на специальном соединительном элементе типа шарнира. Кстати, «дверцы» конструкции имеют форму полудуг и в закрытом состоянии как раз и составят дугу. Каждая створка парника-хлебницы имеет индивидуальную конструкцию и покрытие.

Кстати, каркас у современных моделей обычно выполняется из металлического оцинкованного или крашеного квадратного профиля. Из пластика такие конструкции почти не собирают ввиду быстрого износа вращающихся деталей, хотя есть и такие варианты.

Покрывают хлебницу обычно поликарбонатом, хотя есть и пленочные варианты. Однако, как мы уже сказали выше, пленка – материал непрочный и не годится для длительного использования.

Парник-хлебница редко превышает в длину 4 м (обычно он делается длиной 2 м). Высота, как правило, не более метра, а ширина будет зависеть от способа открывания, хотя тоже вряд ли будет огромной (обычно не более 1,5 м). Если сделать хлебницу слишком широкой, то вам придется наступать внутрь ногами для того, чтобы производить необходимые работы. К тому же парник слишком больших размеров будет очень трудно открывать – крышка ведь поднимается и опускается вручную.

Инструкции для калькулятора расчета материалов арочной теплицы

Укажите необходимый масштаб чертежей.

Заполните параметры теплицы в миллиметрах:

X – Ширина теплицы выбирается исходя из бюджета, наличия свободного места для размещения на участке, а также Ваших пожеланий и целей. Стандартная ширина теплиц заводского изготовления находится в пределах 1800-6000 мм. Оптимальное значение X для комфортной работы в теплице не меньше 2400 мм. Такой размер позволяет оборудовать в теплице проход шириной 600 мм (что оптимально), поставить стеллажи с рассадой или оборудовать грядки по обе стороны до 900 мм (сложно ухаживать за растениями дотягиваясь дальше указанного расстояния).

Z – Длина парника, может быть любой, если позволяют размеры участка.  При выборе значения Z следует учитывать стандартные размеры материала, который будет применяться для остекления. Например, если используется полиэтиленовая пленка значение длины Z должно быть кратным 1000 мм, а если поликарбонат – кратным 2100 мм.

Один из решающих аспектов, влияющих на выбор ширины и длины теплицы, это ширина покрытия. Стандартная ширина листа поликарбоната 2100 мм это максимально допустимая ширина, при которой не происходит провисание под собственным весом, при условии обеспечении упора краями материала на каркас. Теплица, покрытая материалом максимальной ширины более светлая, поскольку в таком случае используется меньше стоек. Однако при определении оптимального количества стоек каркаса также следует учитывать климатические особенности Вашего региона (снеговые и ветровые нагрузки).

Y – Высота теплицы выбирается исходя из удобства работы в ней (определяющим фактором является рост работника). Значение Y влияет на длину дуги каркаса (больше высота – длиннее дуга и большее количество материала необходимо для остекления). Оптимальная высота теплицы 2000 – 2200 мм.

При выборе основных параметров теплицы следует учитывать рекомендации СП 107.13330.2012 «Теплицы и парники» (актуализированная редакция СНиП 2.10.04-85).

A – Количество вертикальных секций на фасаде теплицы, следует выбирать с учетом геометрических размеров материала для обшивки.

E – Число вертикальных сегментов стен, зависит от размеров используемого для обшивки материала и длины парника. Например, для шести метровой теплицы остекленной поликарбонатом стандартной ширины, значение E следует принимать не меньше 3.

D – Количество ячеек в вертикальном сегменте принимается с учетом свойств материала остекления и прочности каркаса.  Если используется поликарбонат, достаточно значения  D=3 (поскольку в конструкции он согнут и напряжен, то хорошо воспринимает нагрузки на растяжение-сжатие), для парниковой пленки следует принимать значение D больше чтобы исключить провисание.

У Вас есть возможность подобрать оптимальные размеры секций и ячеек изменяя их количество, при этом размеры будут отображены на чертежах теплицы.

Нажмите «Рассчитать»

Калькулятор поможет посчитать площадь, объем и периметр полукруглой теплицы. А также площади крыши, боковых стен и фасадов и полную площадь остекления, что необходимо для закупки материала обшивки в нужном количестве. Кроме того вы узнаете длину дуг теплицы (их количество) и длину материалов для изготовления каркаса. Использование данного онлайн калькулятора позволит Вам достаточно точно рассчитать материалы для изготовления арочной теплицы своими руками и оценить финансовые вложения в ее постройку. Также будет произведен расчет длины и дуги арки теплицы.

Схема прямоугольного парника

Чертежи теплицы, выполненной в форме дома, будут различаться только нюансами при проектировании крыши. Схема каркаса для парника с двухскатной крышей должна содержать такие детали и их размеры:

• длина и ширина теплицы. Нижнее основание являет собой прямоугольник;
• высота. В углах и на одинаковом расстоянии размещаются балки, брус, уголки или труба. По обеим сторонам они должны располагаться зеркально, чтобы конструкция получилась ровной. На лицевой и задней частях эти балки должны доходить до самой высокой точки крыши, но в верхней части (выше уровня дверей) – соединяться с горизонтальными уголками, для крепости;
• наклон ската. Определяется согласно уровня осадков в регионе и может составлять от 20° до 45°;
• от каждой вертикальной балки устанавливается диагональная направляющая до верхней части ската. Противоположные стороны соединяются, образуя так называемую «ферму», как и при строительстве крыши дома. Размер их высчитывается исходя из известных показателей.

Двухскатный прямоугольный парник. Чертеж

Для выполнения односкатного парника схема несколько проще, ее нетрудно начертить своими руками. Прорисовывается основание, согласно длины и ширины парника, а также балки на определенном расстоянии, параллельно друг другу. Здесь нужно учесть, что с одной стороны теплицы они будут длиннее, согласно выбранного размера ската. Минимально он может составлять 20°-30°. От них к расположенным на противоположной стороне вертикальным уголкам прокладываются балки и высчитывается их размер.

Схема прорисовывается на конструкцию в целом и на сложные детали отдельно, в большем масштабе. Особенно это касается сдвижных или откидных деталей.

Схема обустройства парника из поликарбоната с односкатной крышей

Составляя чертежи, проектируя и высчитывая размеры, стоит учитывать, что листы поликарбоната имеют размер 2,1*6 м. Чтобы сократить расход материала и непригодных обрезков, нужно подбирать соответствующие размеры теплицы, например 1,5*4,2 м. Для этого потребуется порезать лист на 4 части, для одной стороны уйдут две из них. Большой парник можно сделать 2,1*6 м, так лист полностью закроет одну сторону. Выполняя действия своими руками, проще работать с крупными деталями, а не «подгонять» части порезанного поликарбоната. Кроме того, чем меньше будет стыков, тем выше будут теплоизоляционные качества парника.

Как рассчитать размер теплицы, составление чертежа

Составление предварительного плана нужно, чтобы понимать количество необходимого материала и общее направление действий по возведению парника на земельном участке.

Что нужно учесть при расчете теплицы:

• Фундамент. Его установка зависит от размеров и назначения конструкции. Если это будет стационарное строение, тогда выполняется ленточный фундамент. Если сооружение будет периодически перемещаться, тогда основание делается деревянным и легким;
• Размер каркаса. Материал, который берется, когда нужно рассчитать теплицу, также имеет значение. Будет это долговечный на десятилетия материал или деревянные конструкции, которые простоят 2-3 сезона, но значительно утяжелят парник. Модно выполнить из алюминиевых профилей, способных десятилетиями стоять и не поддаваться коррозии и разрушению. При этом материал имеет небольшой вес, из него можно сделать любую форму каркаса;
• Конструкция. Расчет теплицы производится в зависимости от формы будущего строения. Будет это двухскатное сооружение, арочное или односкатное. От этого зависит и стоимость будущего парника;
• Сколько окон предполагается в конструкции. Рассчитать теплицу с учетом необходимости обеспечения циркуляции воздуха в помещении. Таким образом, в парнике будет поддерживаться оптимальная температура и влажность воздуха.

В основании капитального сооружения рекомендуют использовать:

1. Бетон
2. Кирпичи.

Если предполагается возведение легкой конструкции или строения арочного типа, тогда каркас устанавливают на:

1. Бутовый камень;
2. Щебень.

Каркас рассчитываемой теплицы можно возвести из металлических профилей, труб, использовать деревянные брусья, ПВХ трубы. Но следует заранее понимать, что металл и дерево являются недолговечными строительными материалами. Их нужно обрабатывать специальными растворами, которые будут некоторое время защищать каркас от разрушения.

Самым оптимальным каркасным материалом при расчете теплицы считается металл, обработанный при изготовлении антикоррозийным составом.

Немаловажным моментом как рассчитывать размер теплицы, является расположение отопительного оборудования. Для создания оптимального температурного режима используются электрические контуры, система «теплый пол», конверторное отопление, обогрев инфракрасными лампами. Выбор зависит от финансовой возможности огородника и цели выращивания урожая. Овощи на продажу, должны расти в тепле, чтобы быть красивыми и в большом количестве.

Как согнуть профильную трубу для парника «холодным» способом

Арочные теплицы из профильных труб для дачи получаются наиболее устойчивыми и, вместе с тем, практичными конструкциями. Благодаря своей обтекаемой форме парники в форме арки способны противостоять сильным порывам ветра, на них не скапливаются осадки в зимний период. Однако чтобы создать такую конструкцию, необходимо предварительно согнуть трубы (прочитайте: «Как согнуть профильную трубу – варианты и способы изгиба»). Вариантов в данном случае может быть два – обратиться к специалистам за профессиональной помощью или произвести работы самостоятельно, используя трубогиб. Еще один альтернативный вариант – произвести гибку своими руками с помощью подручных средств. Чтобы справиться с задачей максимально качественно, потребуется радиусный шаблон.

Способов холодной гибки профильных труб может быть два – с использованием наполнителя или без такового. Если предполагается сборка корпуса из профилей с толщиной до 10 мм, то гибку труб можно выполнить и без наполнителя. А вот для гибки профтруб со стенками потолще, лучше насыпать в них канифоль или песок.

Как вариант, есть способ гибки с применением толстой пружины, сечение которой позволит протолкнуть ее в полость трубы. Пружинящие свойства такого приспособления позволят выполнить изгибание труб достаточно хорошо, не изменив при этом сечение профиля в месте сгиба.

Таким образом, согнуть профильные трубы «холодным» способом можно двумя путями:

• применить подручные средства и механизмы – гибочные плиты и подобные инструменты;
• воспользоваться портативным или ручным фабричным трубогибом.

Достаточно примитивным, но, тем не менее, действенным приспособлением для холодного изгибания профилей являются гибочные плиты с отверстиями. В эти углубления помещают прутья, которые послужат упором при изгибании. Трубу размещают между двумя прутами, которые установлены в плите на расстоянии радиуса деформации. Затем начинают сгибать профиль, продвигаясь от центра заготовки к ее краям.
