Система защиты (контроля) от протечки воды: как работает и как выбрать

Какой датчик протечки воды лучше купить

Выбирая умный прибор прежде всего нужно обратить внимание на основные факторы, которые гарантируют надежность всей системы. Лучше если датчик будет работать бесперебойно и постоянно сохранять режим питания, что может обеспечить резервный компонент

Также, не лишним будет сразу проверить громкость сигнализации, время срабатывания и скорость, с которой устройство подаст сигнал на основной контроллер или приложение. Качество сборки, функционал и гарантийный срок эксплуатации прибора тоже служат важными критериями, по которым нужно делать выбор в пользу того, или иного устройства. Учитывая всех представленных номинантов и их параметры эксперты рейтинга отмечают следующие модели:

• Среди датчиков протечки воды с оповещением лидирует Digma DiSense W1 — прибор с громкой сигнализацией, длинным щупом и управлением через смартфон.
• Устройством с моментальной реакцией и отличными техническими параметрами назван беспроводной Ajax Leaks Protect, который имеет аутентификацию для защиты от подлога, большой гарантийный срок и ресурсоемкие батарейки.
• А среди проводных приборов с низким потреблением энергии выделяется Neo Coolcam, который способен работать с разными контроллерами и размещается даже в труднодоступных местах.
• Rubetek RS-3220 – простое устройство с возможностью подключения системы оповещения через Wi-Fi.

Таким образом, эксперты определили лучшие датчики, подходящие под разные условия эксплуатации. Однако при выборе лучше ориентироваться на собственные правила комфорта и ожидания от техники.

Выбор места монтажа

Монтаж датчиков обычно осуществляется около вероятных мест возникновения протечек:

• стиральная машина;
• унитаз;
• ванна;
• раковина.

Взаимодействие датчиков с блоком управления может быть проводным и беспроводным. Безусловно, беспроводные гораздо практичнее, но их работу невозможно проверить. При проводном способе контроллер может контролировать работу датчиков, а значит, вовремя сигнализировать об их повреждении или потере. Блок управления следует размещать на стене, причем место не имеет значения, главное — минимизировать длину используемых проводов.

Краны для отсекания воды необходимо установить на вводе в дом после установки счетчиков. Система функционирует как от электросети, так и от источников питания.

Достоинства и недостатки

Наименования	плюсы	минусы
Neptun	Хороший показатель крутящего момента. Система допускает ручное открытие/закрытие.	Главный недостаток температурный режим 5-40. При отключении электроэнергии, отсутствует автономный режим.
Gidrolock	Коллектор шаговый (безщеточный). Высокий крутящий момент. Оптическое определение положения крана. Максимальное кол-во открытий/закрытий. Аккумуляторная база. Большое кол-во подключаемых кранов. 8 контрольных зон. Возможность подключения проводных датчиков до 200, беспроводных 100(для сравнения эта функция либо отсутствует в других моделях, либо допускает малое количество) Просто огромный срок автономного режима.	Не обнаружено
Аквасторож	Высокая скорость закрытия крана.	Не удобный метод определение положения крана. Открыть/закрыть менее 10 000. Блок питания не имеет защиты от влаги.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

• Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
• Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

• Обменивается сигналами с контроллером.
• Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
• Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Выбираем защиту

На сегодняшний день, наибольшей популярностью пользуются 4 системы, и каждая имеет свои преимущества и особенности, что позволяет выбрать идеальную для каждого «умного дома»:

1. Аквасторож – система с инновационными технологиями. Комплектуется блоком управления, датчиками, двумя кранами с сервоприводами и блоком питания. Основным отличием данной системы является возможность увеличить число датчиков, установить радиоблок для беспроводного управления и модуль GSM для получения сообщений на телефон или планшет.

1. Neptun – оборудование российского производства, комплектующийся блоком управления, двумя шаровыми кранами с сервоприводами и проводными датчиками. Существенное отличие заключается в возможности работы только от электрической сети. Помимо этого, преимуществом данной защиты является функция уборки, принцип которой заключается в том, что система позволяет на протяжении 45 минут проводить влажную уборку пола, не думая о возможности залитии датчиков.

1. Аквастоп – оригинальная система для определения протечки. Отличие, прежде всего, заключается в том, что устройство не предусматривает наличия датчиков, срабатывающих при залитии, зато есть датчик, который срабатывает в зависимости от уровня воды. В основном, данную систему используют на входе стиральной или посудомоечной машины.

1. Gidrolock – дает возможность подобрать вариант для квартиры, дома, промышленного здания или склада. Системы отличаются только количеством датчиков и кранов.

Широкий ассортимент систем защиты позволяет не допустить протечки в «умном доме», а значит сохранить имущество и здоровье, а также добрососедские отношения. Главное — правильно выбрать и установить системы защиты и с этого момента возникновение внезапной протечки в доме больше не будет возможным. Идеальное решение для спокойствия и сохранность мебели и вещей.

Почему стиральная машина протекает?

Причин утечки воды множество. Разумеется, все они сводятся к заводскому браку или неправильной эксплуатации.

Самыми распространёнными вариантами протечек являются:

• износ или повреждение шланга;
• трещина в баке стиралки из-за попадания в него металлических предметов;
• засор дозатора порошкоприёмника;
• повреждение патрубков;
• проблемы с резиновой манжеткой (вода выходит через люк).

  Вылив воды из-за негерметичной манжеты

Желательно правильно эксплуатировать автомат. К примеру, проверяйте всегда карманы, не размещайте в резервуаре больше нормы грязного белья, одежду с металлическими предметами кладите в специальные мешки, а также регулярно проводите очистку порошкоприёмника.

Но существует ещё один нехитрый способ обезопасить себя от всевозможных протечек – установить специальную защиту или выбрать прачечное устройство с поддоном и запорными клапанами.

Датчик протечки воды какой фирмы лучше выбрать

Опросы показали, что пользователи отдают предпочтение как российским, так и зарубежным торговым маркам, которые усиленно работают в направлении инноваций, создавая новые многофункциональные устройства. В рейтинге представлена краткая информация на каждый из них:

• Aqara — товарный знак известной корпорации Xiaomi, созданный в 2015 г., и выпускающий интеллектуальные домашние товары. Все устройства, созданные брендом, изготавливаются из экологичного пластика, они пожаробезопасны и не потребляют много энергии.
• Rubetek — производитель из России, который выпускает линейки умных устройств с 2014 года. Компания создает электронику не только для дома, но и предлагает много идей для малого и среднего бизнеса, а также для застройщиков, управляющих компаний, инсталляторов.
• Digma — торговая марка принадлежит компании Nippon Klick из Великобритании, которая признана международным производителем цифровой электроники. Разработкой и созданием умных устройств Digma стала заниматься начиная с 2005 г., достигнув на сегодня немалых высот в этом направлении.
• Hiper — еще один бренд из Великобритании, который выпускает бытовую технику и электронику начиная с 2001 года. Все товары компании сертифицированы, они соответствуют современным стандартам безопасности и экологическим нормам, имея при том отличные технические характеристики.
• Ajax — международная технологическая компания из Украины, основанная в 2011 г., и выпускающая беспроводные системы безопасности. Товары Ajax представлены более чем в 90 странах и пользуются большим спросом, благодаря качеству и инновационным технологиям.
• Neptun — российская компания, производящая системы электрообогрева, электротехническую продукцию и решения для инженерной инфраструктуры с 1991 года. Торговая марка имеет множество наград и премий, в том числе международных, подтверждающих качество товара.
• Neo — еще один производитель из России, выпускающий умную технику и электронику в серийном и единичном количестве. В своих разработках компания использует современные технологии в области навигации, электропитания и беспроводной связи, которые позволяют достичь хороших результатов качества.

Рейтинг лучших систем защиты от протечек

В России основными производителями подобных систем являются компании «Нептун» и «Аквасторож».

Из представленных на рынке, в данный момент можно выделить следующие системы защиты от протечек:

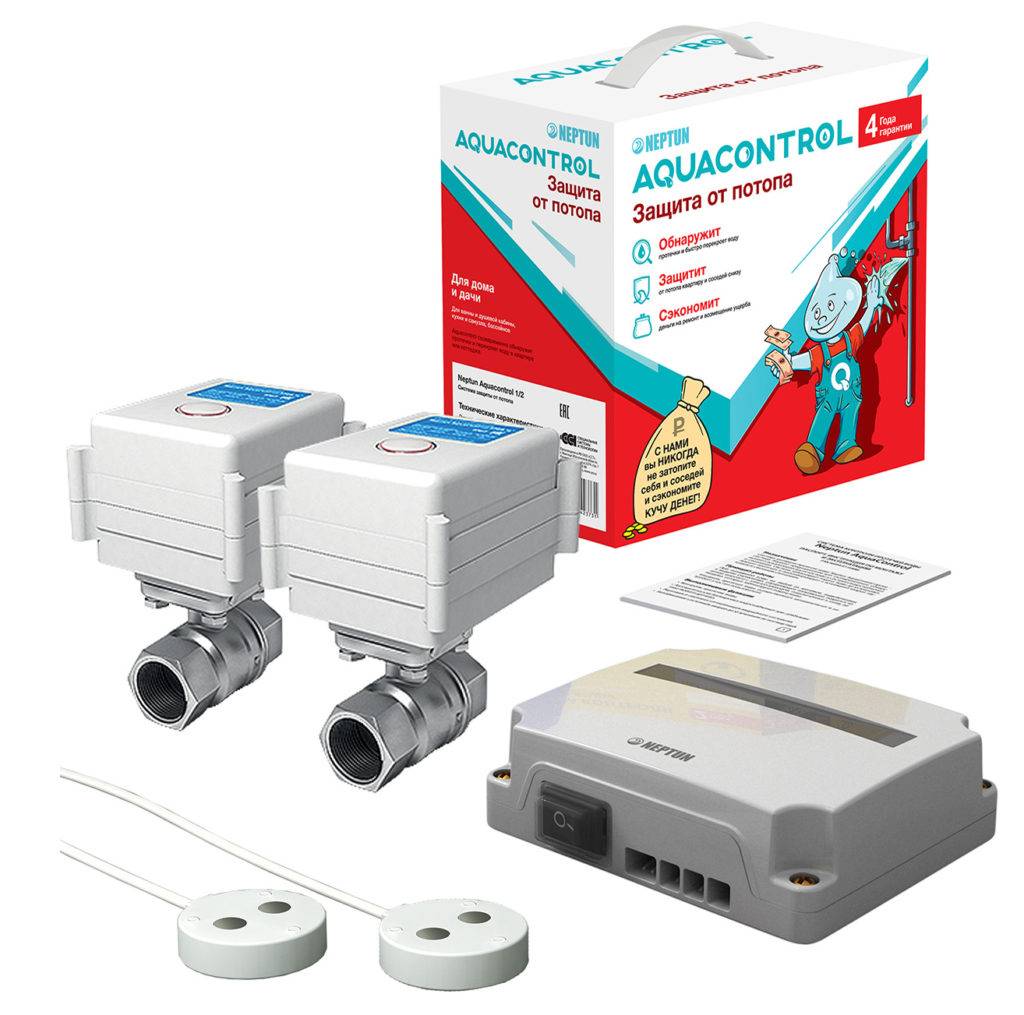

NEPTUN Aquacontrol

Система защиты с проводным типом датчиков от российского производителя «Нептун», предназначенная для труб в ½ дюйма. Комплект прибора состоит из двух датчиков, реагирующих на малейшие протечки, двух кранов с электрическим приводом и одного модуля управления. Цена в магазинах начинается от 9 500 рублей.

ДОСТОИНСТВА:

• пошаговая инструкция с иллюстрациями
• отсутствие ложных срабатываний
• быстро перекрывает краны в случае протечки
• гарантия 4 года
• в случае поломки компания идет на контакт, меняет по гарантии

НЕДОСТАТКИ

• трудности при монтаже и подключении
• качество и хлипкость блока подключения кранов

NEPTUN Aquacontrol

NEPTUN Bugatti ProW

Система, обладающая расширенным функционалом. Датчики оснащены автономным питанием, что позволит им работать в случае отключения света. При желании систему можно интегрировать в «Умный дом». В комплект входит два радиодатчика с радиусом действия до 50 метров и краны от итальянского производителя. Цена в магазинах – от 18 000 рублей.

ДОСТОИНСТВА:

• высокое качество материалов
• питание от сети и от батареек
• прекрасный уровень гарантийного сервиса
• 6 лет гарантии
• при срабатывании издает громкий звук

НЕДОСТАТКИ

• непростая установка
• короткие провода

NEPTUN Bugatti ProW

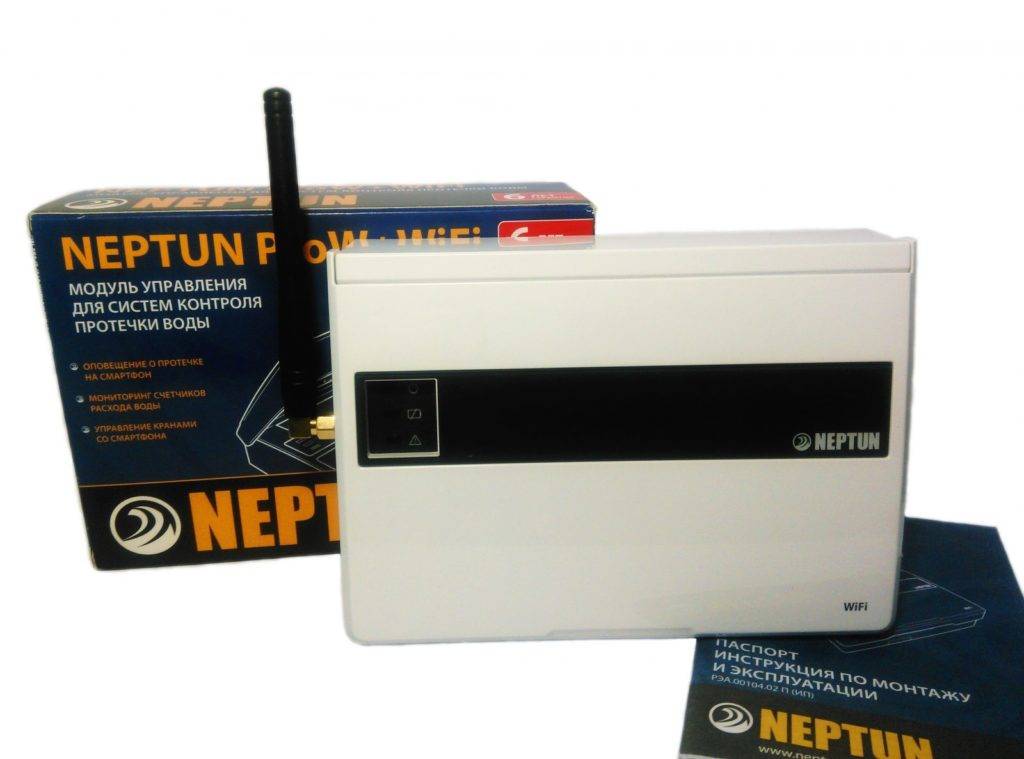

NEPTUN Profi WIFI

Система с двумя радиодатчиками в комплекте. Предусмотрено удаленное управление и контроль состояния датчиков при помощи мобильных устройств. В случае аварийной ситуации система оповестит хозяина о протечке уведомлением на смартфоне. При срабатывании любого датчика система сразу же блокирует подачу воды. Цена в магазинах начинается от 23 000 рублей.

ДОСТОИНСТВА:

• внятная инструкция по настройке и подключению
• краны из нержавеющей стали
• удалённое управление и оповещение пуш и на мейл
• безопасность (12v)
• подключение системы к умному дому

НЕДОСТАТКИ

• долгий отклик удаленного управления
• короткие провода у электроприводов кранов
• краны закрывает медленнее, чем конкуренты

NEPTUN Profi WIFI

Аквасторож Эксперт

Готовая системы от российского производителя «Аквасторож». К системе можно подключить до 5 кранов и неограниченное количество датчиков. В комплект входит все необходимое от блока питания до батареек. В случае протечки система остановит подачу воды в течение 2,5 секунд. Цена в магазине – от 20 000 рублей.

ДОСТОИНСТВА:

• быстрое реагирование системы на протечку
• резервное электропитание
• удобство монтажа и использования
• регулярная самодиагностика
• удачное решение блока управления по набору функций

НЕДОСТАТКИ

ненадежность и недолговечность (по мнению некоторых покупателей, требует замены кранов и редукторов через 4 – 5 лет эксплуатации)

Аквасторож Эксперт

AQUABAST стандарт 1

Бюджетная система защиты со всем необходимым оборудованием. В комплект системы входят модуль, два шаровых крана, до четырех датчиков протечки, аккумулятор, рассчитанный на 2 суток автономной работы. Корпус выполнен из латуни. Цена в магазинах – от 12 000 рублей.

ДОСТОИНСТВА:

• надежность
• простота установки
• автономное питание (аккумуляторы)
• высокое качество материалов
• компактность

НЕДОСТАТКИ

• короткие провода на электрокранах
• инструкция несколько путанная, нет четких указаний

AQUABAST стандарт 1

Gidrolock ЗАГОРОДНЫЙ ДОМ

Система, которая прежде всего подойдет для загородных частных домов. В комплект входят три датчика протечки, аккумулятор для автономного использования и блок управления. Диаметр труб – ½ дюйма. Единственный минус данной системы – она подходит только для холодной воды. Цена в магазинах – от 17 000 рублей.

ДОСТОИНСТВА:

• понятная инструкция
• простая установка
• материал крана – латунь
• в комплекте крепеж
• высокая надежность

НЕДОСТАТКИ

не обнаружено

Gidrolock ЗАГОРОДНЫЙ ДОМ

SPYHEAT ТРИТОН 15-002

Бюджетный датчик протечек с гарантированным сроком службы в 5 лет. Подойдет для городских квартир, частных домов, дач, коттеджей. Время перекрытия воды в случае протечки – до 5 секунд. Максимальное количество датчиков, которые можно подключить к системе – 8. Цена в магазинах начинается от 10 000 рублей.

ДОСТОИНСТВА:

• быстрое перекрытие кранов в случае протечки
• индикация состояния системы
• отключение/включение воды осуществляется нажатием одной кнопки
• компактный контроллер
• гарантия 5 лет, отзывчивый сервис

НЕДОСТАТКИ

нет возможности подключения беспроводных датчиков

SPYHEAT ТРИТОН 15-002

Схемы автоматизации датчика протечки Xiaomi Aqara

У датчика существует два триггера, которые необходимы для формирования сценариев в системе. Эти два триггера следующие: “Затопление”, “Сухо”. Как только вода начнет капать, система должна останавливаться автоматически. Если изобразить схематично, то это выглядит так.

Подобный сценарий является удобным и подходящим. Он позволяет уменьшить возможность получения ущерба из-за протечки воды. Но, как можно увидеть в схеме, для выполнения такого сценария нужен электронный клапан подобного типа. Существует еще множество способов, которые могут устанавливаться на вентили.

Принцип работы подобного клапана:

• при наличии питания – он закрыт;
• при отсутствии – открыт.

Следует не упустить из внимания тот факт, что для работы подобной схемы нужен клапан, который работает от напряжения не менее 220 вольт.

Для согласованности с системой Xiaomi нужно присоединить питание к клапану через встроенный выключатель Aqara, либо розетку ZigBee Smart. Двухпроводной датчик протечки, функционирующий по Wi-Fi, помог заполнить недостающую часть в системе “Умный дом Xiaomi”. Единственное, что осталось выполнить, это разработать новый электрический клапан, чтобы увеличить уровень безопасности дома.

Какие бывают СППВ

Системы различаются по:

• способу питания — от батареек, аккумулятора или электросети;
• способам монтажа — одни устанавливаются во время ремонта, другие можно ставить и после его окончания;
• типу кранов — шаровые, керамические и т. д.;
• типу и мощности электроприводов;
• типу датчиков — проводные и беспроводные;
• набору дополнительных функций — контроль за состоянием батареек и кранов, оповещение о событиях на телефон, удаленное управление и т. д.

Нептун

Gidrolock

Аквасторож

Предлагают варианты для квартиры, загородного дома, офиса и других помещений. Базовый комплект можно расширить за счет дополнительного оборудования.

Система «Нептун »

Ее выпускают в 4 вариантах. Цены готовых комплектов варьируются от 9670 руб. до 25900 руб.

Проводная система Нептун Акваконтроль

для квартиры имеет два крана 1/2 дюйма (или два крана 3/4 дюйма), два датчика, соединенных проводами длиной 0,5 м с базовым модулем управления. Этот модуль раз в месяц закрывает и открывает краны, даже если нет протечки, чтобы предотвратить их закисание. Питается система от сети 220 V (резервного источника питания нет), краны закрываются через 18 секунд после попадания воды на датчик. Устанавливать ее рекомендуется во время ремонта, так как нужно прокладывать электропроводку. К модулю управления можно подключить 6 кранов и 20 датчиков. Срок гарантии 4 года.

Проводная система Нептун База

имеет 3 датчика со электрошнурами по 2 м, два итальянских крана Bugatti на 1/2 либо 3/4 дюйма, базовый модуль управления. Моторы кранов срабатывают не позднее, чем через 21 секунду, питаются от сети 220 V (резервного источника питания также нет). Рекомендуется для квартиры. Установка во время ремонта. Срок гарантии 6 лет.

Проводная система Нептун Про

отличается от предыдущих моделей блоком управления, который позволяет интегрировать ее в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы), и наличием источника резервного питания. Подходит не только для квартиры, но и для коттеджа. Гарантия 6 лет.

Беспроводная система Нептун Бугатти Про+

— последняя разработка конструкторов завода-изготовителя. Система снабжена двумя радиодатчиками, но к ней можно подключить 31 радиодатчик или 375 проводных датчиков, а также 4 крана. Радиодатчики работают на расстоянии до 50 м от модуля управления. При подключении через роутер, дальность приема сигнала увеличивается. Устанавливается как во время, так и после ремонта. Подходит для больших коттеджей со множеством мест возможных утечек воды. Гарантия 6 лет.

Системы GIDROLOCK

Работают от батареек типа АА. Разработаны варианты для использования в квартирах, загородных домах и коттеджах. Представлены более 30 модификаций, учитывающих вид водоснабжения — горячее или холодное индивидуальное или централизованное, диаметр труб, — 1/2, 3/4, 1, 1 1/4, 2 дюйма, площади помещений и так далее. Блок управления контролирует работоспособность датчиков.

К блоку управления системы GIDROLOCK PREMIUM подключают 200 проводных датчиков, 20 шаровых кранов, 100 радиодатчиков и GSM-сигнализацию, оповещающую об аварии sms-сообщением на телефон. Электропривод закрывает кран в течение 12 секунд с момента поступления сигнала о протечке.

Есть ручное управление положением шарового крана. Оно понадобится, когда нет времени ждать высыхания датчика, чтобы открыть воду, или если нужно перекрыть воду, когда никакой аварии не случилось. Например, при замене вентиля на кухне. Для этого снимают металлический фиксатор и поворотом корпуса электропривода закрывают кран. Открывают обратным движением.

Производитель предлагает комплекты для квартир и загородных домов с автономным и централизованным водоснабжением. Корпус электропривода отсоединяется от шарового крана, что упрощает установку шарового крана на трубу.

Система «Аквасторож»

Ее позиционируют как первую в мире систему защиты при потопах с тройным питанием: от батареек, сетевого универсальный мини-USB адаптера и встроенного источника бесперебойного питания. Она аккумулирует энергию и обеспечивает работоспособность системы при севших батарейках и/или при отключении электричества в квартире. Система обнаруживает поврежденный или потерянный датчик и дает сигнал на перекрытие кранов.

В модели «Автосторож-Эксперт» реализована возможность интеграции в систему «Умный дом» и подключения GSM-модуля для SMS-оповещений.

Системы ARMAControl

Компания занимается выпуском систем и комплектующих для промышленного и бытового водоснабжения. Отличительная черта продукции — приемлемая стоимость при сохранении качества.

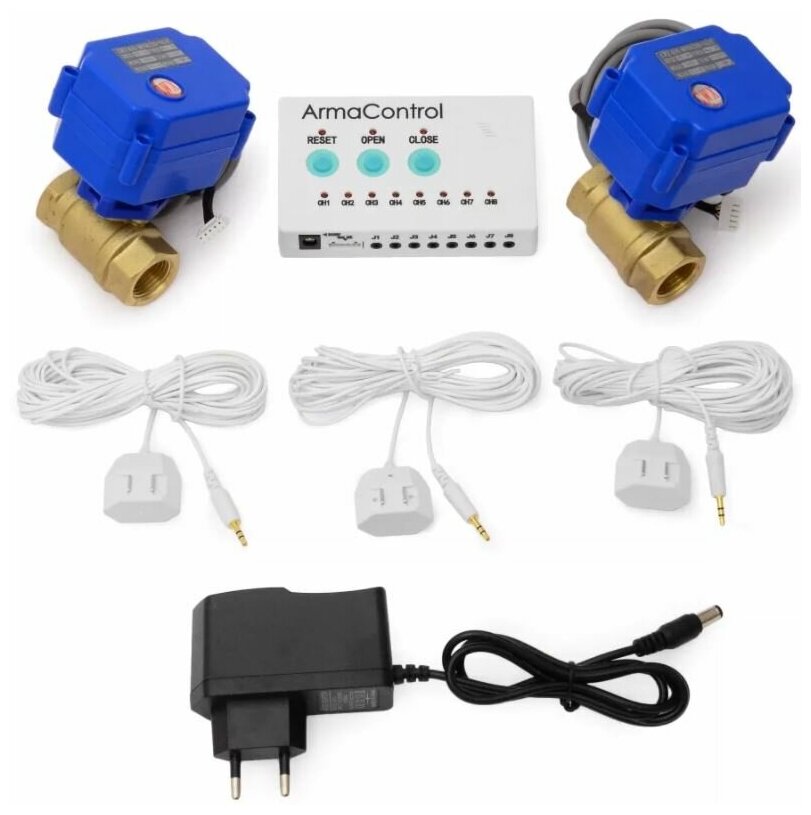

ARMAControl -1 G 1/2″

Надежное, простое и недорогое приспособление, где в качестве исполнительного механизма выступает шаровый кран с электроприводом. В комплекте идет 2 крана, что позволяет устанавливать систему, когда в узел приходит и холодная, и горячая вода. В базовой комплектации уже идет 3 датчика, а максимально на 1 контроллер можно подключить до 8, что позволяет полностью взять под контроль места возможных протечек. Диаметр труб, на которые могут быть установлены элементы системы — 1/2″.

Комплектация:

1. Центральная консоль — 1 шт.;
2. Шаровый кран — 2 шт.;
3. Датчики протечки — 3 шт.;
4. Адаптер питания — 1 шт.;
5. Разветвитель для кранов — 1 шт.

	Технические характеристики:	Описание:
1	Способ передачи сигнала	Проводной
2	Питание	220 В
3	Максимальное количество датчиков	8
4	Максимальное количество кранов	4
5	Давление	16 Бар
6	Способ инсталляции	Накладной
7	Время срабатывания	5 секунд
8	Материал изготовления кранов	Латунь
9	Материал штока и шара	Нержавеющая сталь
10	Страна изготовитель	Россия

система ARMAControl -1 G 1/2″
Достоинства:

• Время закрытия крана – 1 сек;
• Работает без Wi-fi;
• На датчиках установлены чувствительные сенсоры с обеих сторон.

Недостатки:

Отмечается часто встречающийся брак.

В ассортименте компании есть системы для труб разного диаметра, кроме описанного выше.

Недостатки

Какие минусы и проблемы есть у данной защиты от протечек Xiaomi?

Во-первых, напряжение питания 220В. Наличие такого напряжения на водозапорном кране не всегда безопасно.

Именно поэтому оно должно подаваться на него только кратковременно в момент перекрытия вентиля. Профессиональные системы известных фирм, рассчитаны как правило на низкое напряжение 12V.

Благодаря этому, помимо безопасности можно легко обеспечить и резервирование защиты. Ведь если у вас произойдет крупный потоп и он каким-то образом затронет проводку в ванной, то УЗО в эл.щите моментально отключит напряжение, а значит обесточит и саму защиту.

Для этого в низковольтных системах есть аварийное питание от АКБ или встроенных батареек. У Xiaomi такой возможности нет.

Также не забывайте про всякого рода ошибки:

ошибка роутера (отсутствие WiFi, сбой и т.п.)

ошибка шлюза

потеря связи с облачным сервером

Немного защититься от этого позволяет локально настроенный сценарий.

Ошибка №6
А еще в сценариях не забудьте прописать принудительное закрытие и открытие вентиля хотя бы один раз в месяц.

Если этого не делать, через какое-то время большинство кранов закисает и их уже проблематично закрыть от автоматики.

Конечно, подобная система не панацея и она никак не поможет, если вас будут заливать соседи сверху. Единственный положительный момент – вы об этом узнаете сразу же по уведомлению на телефон, и вполне возможно успеете предотвратить более худшие последствия.

Тем не менее, никто не будет спорить, что иметь подобную защиту от протечек лучше, чем не иметь ее вовсе.

https://youtube.com/watch?v=Sz3DbT3HHWE%3F

Источник – Alex Kvazis

Датчики протечки

Датчик протечки воды вырабатывает сигнал при попадании на него воды и предназначен для фиксации аварийной ситуации. Он подключается к безопасному источнику питания и не представляет опасности при прикосновении к пластинам — контактам. Обычно он представляет собой небольшой герметичный пластиковый (реже — металлический) контейнер, на одной из поверхностей которого расположен несложный чувствительный элемент — два контакта с нанесенным на них антикоррозионным покрытием.

Датчик системы «Аквасторож»

Принцип действия датчика заключается в следующем. При замыкании контактов слоем любой жидкости, обладающей электропроводимостью, например воды (кроме дистиллированной), между контактами резко падает сопротивление, что и является сигналом о протечке. Датчики не обращают внимания на мелкие брызги, попадающие на пол, и срабатывают лишь в случае заливания контактных пластин. Датчики воды устанавливаются в местах наиболее вероятного скопления воды при протечках (на полу под раковиной, ванной, стиральной машиной и проч.).

Если устанавливается проводная система, то датчики соединяются с контроллером экранированным кабелем, который в стандартном варианте имеет длину 3-4 м, с возможностью увеличения ее до 100 м. По кабелю к датчикам поступает безопасное напряжение 5-24 В. В случае установки беспроводной системы, основанной на использовании радиоканала, источником питания служат батарейки типа АА, ААА или аккумуляторы- таблетки, которых хватает на 1-2 года непрерывной работы.

Датчик системы «Аквасторож»

Достоинства, равно как и недостатки, присущи обоим вариантам — проводному и беспроводному. Основным достоинством беспроводных систем является их полная автономность. Датчики могут располагаться в любом месте без привязки к возможности прокладки кабеля, в радиусе 150 м (в условиях прямой видимости) от контроллера. Но это достоинство оборачивается и минусом — контроллер, снабженный только приемником, не может автоматически проверять работоспособность датчика. Поэтому ваши надежды на безупречную работу системы защиты от протечек могут не всегда оправдаться. Некоторые производители, в частности LifeSOS, оснащают датчики функцией контроля заряда батарей. На контроллер посылается сигнал, и если вы не заменили вовремя батареи, то при критическом заряде датчик даст команду перекрыть воду, несмотря на то, что вы стоите намылившись в душевой.

Преимущество проводной системы как раз в том, что датчик постоянно под напряжением, и контроллер всегда может узнать, в каком состоянии находится датчик. Самым лучшим вариантом являются устройства, обеспечивающие двустороннюю радиосвязь между датчиком и контроллером, но это удовольствие предлагают в основном дорогие системы «умный дом».

Возможны два варианта установки датчика

Вариант 1

Рекомендуется устанавливать датчики в полу (врезать в плитку, покрытие) в местах наиболее вероятного скопления воды при протечках. Монтируются датчики в пол контактными пластинами вверх. Провод подводится в гофрированной трубке. Выступ датчика над линией пола (3 — 4 мм) позволяет исключить ложное срабатывание.

Вариант 2

Если установка датчика в пол невозможна, то рекомендуется уложить его на пол контактными пластинами вниз. При этом провод свободно лежит на полу. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ложное срабатывание датчика

Очень важно, чтобы способ установки и крепления датчика допускал демонтаж датчика с кабелем в случае выхода его из строя

Рекомендуется протирать пластины не реже одного раза в три месяца!

Дополнительные советы

Не стоит экономить на Аквастоп — все устройства лучше защитить отдельно. Это наиболее актуально при трудном доступе к запорной арматуре — чаще всего в домах или дачных участках. При невозможности следить за всем, проще застраховать себя.
Защита от протечек и клапан немного отличаются. В системе защиты может вытечь немного влаги, пока не сработают извещатели

Датчик блокирует воду мгновенно.
Перед сбросом устройства не лишним будет дополнительно проверить, что причина его срабатывания устранена в полной мере.
Чтобы предохранитель правильно работал, важно учитывать направление водного потока. Необходимо, чтобы вода проходила со стороны затвора к сердечнику, но не наоборот.
Аналогичные приборы с химической основой будут лучше реагировать на небольшие течи

Однако они могут не справиться с резким увеличение напора. Им требуется немного времени, чтобы размок алебастр, да и химическая защита является одноразовой.

Место установки датчиков протечки

Схема установки датчиков протечки

Устанавливают датчики в местах наиболее вероятного появления протечек: под стиральной машиной, на полу за унитазом, вод ванной и раковиной. Соединение датчиков с блоком управления может быть проводным и беспроводным. Беспроводные удобнее, но их работоспособность нельзя контролировать. Проводные датчики подключаются к блоку управления проводами, что может создавать некоторые неудобства, но при этом контролер «видит» датчики и передаст предупреждающий сигнал при их потере.

Блок управления располагают на стене в любом удобном месте, стремясь сократить протяженность используемых при монтаже проводов.

Отсекающие краны устанавливают на вводе воды в квартиру сразу после счетчиков. Система может работать от обычной электрической сети напряжением 220В ( что считается небезопасным) или (предпочтительнее) от источника питания напряжением 12 В.

Системы защиты от протечек «Нептун»

Практически все модели систем “НЕПТУН” быстро реагируют на протечку и затопление, блокируют подачу воды в течение нескольких секунд после протечки. Мгновенно срабатывает световая и звуковая сигнализация, а некоторые модели оснащены дополнительной функцией GSM, которая отправляет хозяину sms и голосовые сообщения.

NEPTUN AQUACONTROL

На российском рынке данный товар появился в 2000 году. Успел завоевать популярность и стать востребованным товаром. Компания Нептун выпускает разные системы, потребитель с различными финансовыми возможностями сможет подобрать необходимый прибор.

Устройство сможет заблокировать подачу воды до момента устранения причин протечки и подаст звуковой и световой сигнал в случае возникновения аварии.

Комплектация:

• центральный блок;
• датчики – два шт.;
• шаровые краны с электроприводом – два шт.

	Технические характеристики:	Описание:
1	Способ передачи сигнала	Проводной
2	Питание	220 В
3	Максимальное количество датчиков	20
4	Максимальное количество кранов	6
5	Функция проворота кранов	Есть
6	Способ инсталляции	Накладной монтаж
7	Время срабатывания	18 секунд
8	Материал крана	Горячекованная латунь CW617N
9	Давление	16 бар
10	Длина соединительного провода	0.5 метра
11	Страна изготовитель	Россия

NEPTUN AQUACONTROL Достоинства:

• прибор подаёт звуковой и световой сигнал;
• 4 года гарантии;
• быстро реагирует на аварию;
• латунные краны;
• тип монтажа накладной.

Недостатки:

нет резервного источника питания.

NEPTUN BUGATTI PROW

Прибор имеет различные функции и позволяет своевременно отреагировать на аварию, подать сигнал и перекрыть плачу воды в помещение. Тип системы – беспроводной.

Комплектация:

• блок;
• 12 В шаровые краны фирмы Bugatti Pro – два шт.;
• датчик проводного типа – 1 шт.

	Технические характеристики:	Описание
1	Способ передачи сигнала	Беспроводной/Проводной
2	Питание	12 В / 220 В на выбор
3	Максимальное количество датчиков	до 31 радиодатчика/до 375 проводных
4	Максимальное количество кранов	2 штуки
5	с внутренним блоком питания
6	Максимальное количество кранов	6 штук
7	с внутренним блоком питания
8	Функция проворота кранов	Есть
9	Способ инсталляции	Накладной монтаж
10	Время срабатывания	21 секунда
11	Материал крана	Горячекованная латунь CW617N

NEPTUN BUGATTI PROW Достоинства:

• возможно добавить необходимое количество отдельных элементов системы;
• нормально функционирует при напряжении 12 В;
• прибор может совместно работать с иными системами оповещения, к примеру: умный дом, системы охраны и иные;
• латунные краны;
• быстрое время срабатывания системы;
• система укомплектована двумя радиодатчиками;
• 6 лет гарантии на прибор.

Недостатки:

нет.

NEPTUN PROW+ WI-FI

Система  проводного типа оснащена современным модулем управления Neptun Prow+ Wi-Fi, больше подходит для квартир и домов, в которых проводятся ремонтные работы, поскольку это позволит незаметно и аккуратно спрятать провода от глаз.

Комплектация:

• модуль управления;
• 12 В шаровые краны фирмы Bugatti Pro – два шт.;
• датчик проводного типа.

	Технические характеристики:	Описание
2	Напряжение питания	220 АС, 12 DC
3	Максимальный ток нагрузки	0,85 А
4	Потребляемая мощность	не более 0,5 Вт
5	Время срабатывания	не более двух секунд
6	время непрерывной работы	не ограничено
7	Монтаж	накладной
8	Масса	не более 250 грамм (без учёта веса батареек)
9	Время работы на резервном питании	36 часов
10	Максимальное количество датчиков	до 375 шт.

NEPTUN PROW+ WI-FI Достоинства:

• есть источник альтернативного питания;
• осуществлять управление и контроль через специальное приложение на смартфоне;
• контролировать через мобильное устройство показания счётчика расхода горячей и холодной воды;
• может работать как с датчиками проводного так и беспроводного типа.

Недостатки:

нет.
