Проводка в квартире: монтаж, прокладка, разводка, подключение

Особенности проводки на кухне

Сосредоточение всевозможных электроприборов характерно для кухни. Инструкция, как заменить проводку на ней, будет нелишней. Проводка образца прошлого века на такую мощь не рассчитывалась. При включении двух или трех приборов одновременно может закончиться коротким замыканием и возгоранием старой тонкой проводки.

Мощное оборудование подключают к трехфазному выходу. Одной фазы и нуля для электрической плиты и духовки маловато. Дополнительный провод пробрасывают от коридорного щитка. Суммарная мощность всей техники колеблется в районе 15 кВт, сечение выбирают с учетом такой нагрузки.

На кухне есть зоны особой опасности: плита и раковина. В этих местах провод подвергается нагреву и воздействию влаги. Если обойти источники повышенной опасности не удается, провод укладывают в гофротрубы.

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Демонтаж старой проводки

Замена электропроводки в квартире своими руками начинается, прежде всего, с полного обесточения помещения. Отключите вводной автомат на квартиру и убедитесь в том, что напряжение отсутствует.

Демонтаж старой разводки проще всего начинать с выключателей и розеток, снимите их, тем самым освобождая кончики проводов. Откройте крышки распределительных коробок и рассоедините все коммутационные узлы. Теперь аккуратно потянув за старый кабель, высвобождайте его из зашпаклёванных штроб. Отыскать провода в стенных поверхностях поможет специальный прибор – указатель скрытой проводки, некоторые в этом случае пользуются даже металлоискателем.

Новая проводка: разрешение, договор, необходимые документы

Новая проводка в квартире своими руками должна начинаться с проекта. Это план каждой комнаты в квартире с отметками мест, где будет располагаться электропроводка. План освещения и расположения розеток – это две отдельные линии электропроводки, поэтому их нужно делать отдельно друг от друга.

Проект электроснабжения составляет специалист или организация с правом проведения подобных работ. Проектировщик составляет план в соответствии с требованиями ПУЭ, поэтому не возникнет проблем при вводе электропроводки в эксплуатацию. При этом он учитывает пожелания заказчика по поводу размещения розеток, выключателей, учитывая количество подключенной бытовой техники.

Перед монтажом новой электропроводки вы должны заняться вопросом получения технических условий и выделения нужной мощности

Особенно это важно перед строительством нового дома

Для оформления электрификации нужно пройти несколько этапов:

1. Обратиться в ТСЖ или УК для получения справки на выделенную мощность и акта, в котором отображена схема электроснабжения квартиры.
2. Обратиться в фирму, которая составит проект электроснабжения квартиры с заключением договора.
3. Согласование проекта с эксплуатационной службой дома, затем – с Энергонадзором.
4. Монтаж электропроводки.
5. Приглашение лицензированной электролаборатории для проведения испытаний электросети. По итогам испытания она выдает Технический отчет с протоколами проверки и измерений оборудования.
6. Составление заявления в Энергонадзор с приложением документов с результатами испытания сети для приемки новой проводки. Согласование качества монтажа и правильности его выполнения инспектором Энергонадзора. При выполненных работах без каких-либо нарушений, он выдает Акт допуска к эксплуатации электроустановки.

Получив акт допуска, нужно обратиться в службу эксплуатации дома для подключения к электросети по постоянной схеме.

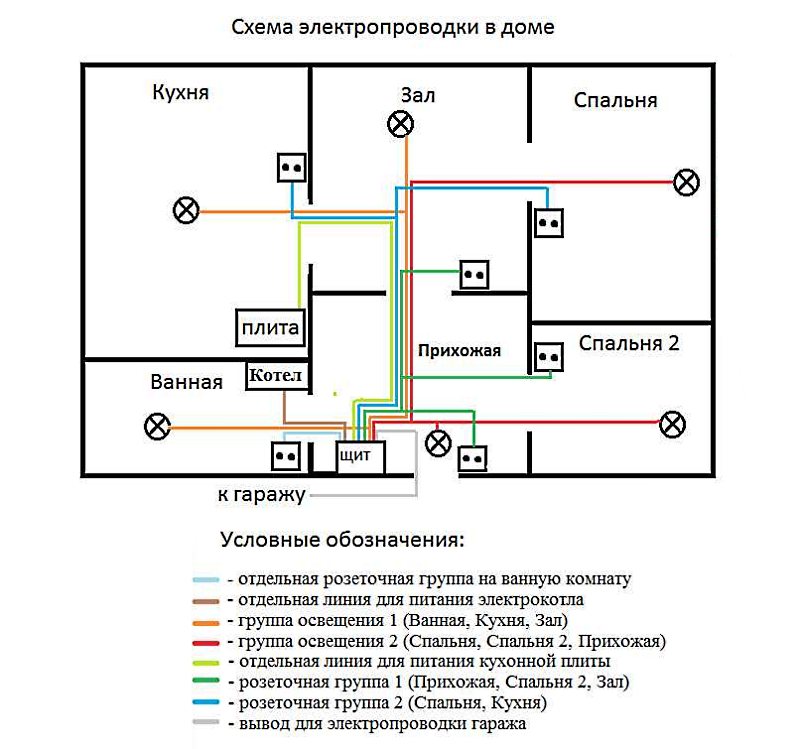

Какова обычно схема электропроводки в частном дома

Конечно, дома могут очень сильно отличатся друг от друга, но суть качественного монтажа у всех примерно одинакова, и она следующая:

1. На фасаде здания установлен электрический счетчик, к которому выполняется спуск с воздушной линии по средствам провода СИП (за эту часть и за счетчик отвечает электроснабжащая организация).
2. В гараже или каком-либо другом помещении смонтирован(ы) стабилизатор(ы) напряжения и распределительный силовой щиток или автоматика, который контролирует и передает электроэнергию через вводный медный кабель сечением 10–35 мм².
3. На улице возле помещения где расположен распределительный щит установлен генератор, который снабжает дом при отсутствии централизованного электроснабжения.
4. На каждом этаже внутри дома установлен отдельный распределительный щиток, к которому параллельно подключается вводной кабель.
5. В распределительном щитке установлены отдельные УЗО на розетки каждой из комнат, автоматические выключатели отдельно на каждую комнату и отдельные УЗО на кондиционеры, бойлеры, котлы отопления и системы теплого электрического пола.
6. Все мощные потребители запитываются строго с распределительного щитка, в котором предусмотрен монтаж отдельных элементов защиты (УЗО).
7. В каждой комнате должна быть смонтирована отдельная распределительная коробка, в которой потом будут коммутироваться вводные кабеля, и кабельно-проводниковая продукция розеточной группы и цепей освещения.

После того, как Вы определились со схемой питания и местами установки электрофурнитуры можно приступать к разметке помещения.

Способы прокладки

Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

Варианты прокладки проводки в квартире по потолку и по полу

Открытый

У наружного способа преимущества следующие:

1. Дешевизна монтажных работ.
2. Простота самостоятельного монтажа.
3. Упрощенная возможность переделки разводки и формирования новых линий.

Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае

Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

Скрытый

Среди достоинств скрытого электромонтажа проводов числятся:

1. Более высокая безопасность и долговечность проводки.
2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
3. Эстетичный вид интерьера.

Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

Размер сечения проводов для открытого и закрытого монтажа электропроводки

Признаки необходимости замены проводки

Со временем даже качественная электропроводка в новом частном или многоэтажном доме начинает разрушаться. Определенные участки могут прийти в негодность раньше других, поэтому может потребоваться их частичная замена.

Существуют несколько признаков, которые говорят о необходимости полной замены проводки новой. К ним относится:

• возникновение неприятного запаха гари, который чаще всего возникает при одновременном включении большого количества мощных электрических приборов;
• появление искр из розеток при включении в них приборов;
• отсутствие питания в некоторых розетках;
• возникновение утечки тока через стены;
• проводка легко обламываются, провода теряют гибкость, высыхают.

Данные признаки говорят о необходимости провести срочную замену старой электропроводки, чтобы не допустить возгорание или другие опасные последствия.

Перечень инструментов и расходников

Для работы потребуются:

1. Перфоратор и оснастка для него: бур, коронка и лопатка.
2. Штроборез или болгарка с алмазными дисками.
3. Указатель фазы (индикаторная отвертка).
4. Мультиметр.
5. Кусачки.
6. Плоскогубцы.
7. Инструмент для удаления изоляции.
8. Плоская и крестовая отвертки.
9. Молоток и зубило.
10. Кельма, емкость для замешивания раствора (заделки штроб).
11. Рулетка.
12. Детектор скрытой проводки.

В ходе работ используются такие материалы и изделия:

1. Гофра.
2. Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
3. Дюбель-хомуты для крепления кабелей.
4. Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
5. Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.

Преимущества замены электропроводки во время капитального ремонта жилья

Капитальный ремонт дома или квартиры — хлопотное и дорогое дело. Поэтому многие владельцы отказываются от замены электропроводки с целью ускорить ремонт и сэкономить. Однако капительный ремонт жилья проводится достаточно редко, поэтому за это время и проводка чаще всего приходит в негодность и становится небезопасной.

Поэтому работы по замене проводки рекомендуется проводить именно перед капитальным ремонтом жилья. Основные преимущества такого решения:

1. Замену электропроводки можно провести в соответствии с современными требованиями безопасности.
2. Можно установить розетки, выключатели и осветительные приборы максимально удобно и функционально. Количество розеток и их расположение позволит отказаться от использования удлинителей и тройников.
3. При возникновении проблем с проводкой не придется портить свежий ремонт, чтобы ее подчинить. А новая проводка прослужит как минимум до следующего капитального ремонта.

Замена электропроводки в доме — сложная задача даже для опытного человека

Поэтому важно соблюдать все этапы проведения работ, составить подробный чертеж, а также проконсультироваться с электриком. А если возникли сомнения в собственных силах, лучше воспользоваться услугами профессионалов

Подготовительные работы

Полная замена старой электропроводки является достаточно сложным процессом, который включает в себя и составление плана прохождения новых проводов. Данный план должен быть согласован с профессиональным электриком, чтобы не возникло сложностей в будущем.

Подготовка к замене электропроводки — наиболее ответственный этап работ. Она включает в себя такие работы:

1. Определение степени повреждения проводки. Это позволит констатировать факт необходимости ее замены. Специалисты не рекомендуют выполнять замену частично. Чаще всего это только усугубляет проблему, к тому в определенный момент все равно понадобится установка новой электропроводки.
2. Составление чертежа, на котором должны быть отмечены все электросистемы дома.
3. Приобретение необходимых материалов, к которым относятся выключатели, коробки, розетки, провода. Все элементы для новой электропроводки должны быть новыми.
4. Подготовка инструментов для поведения работ. Для работы потребуется болгарка, перфоратор, индикатор, бокорезы, отвертки, уровень, фонарик, монтажный нож, пассатижи, паяльник.

Покупку провода следует проводить только после того, как точно вымерена длина трассы для кабеля. При ее расчете следует учитывать припуски, чтобы провода точно хватило. Дополнительно необходимо запастить и тряпичной изолентой. Замена проводки в доме своими руками — достаточно сложный процесс. Поэтому если уже этап подготовки вызвал сложности, лучше доверить работы профессиональным электрикам.

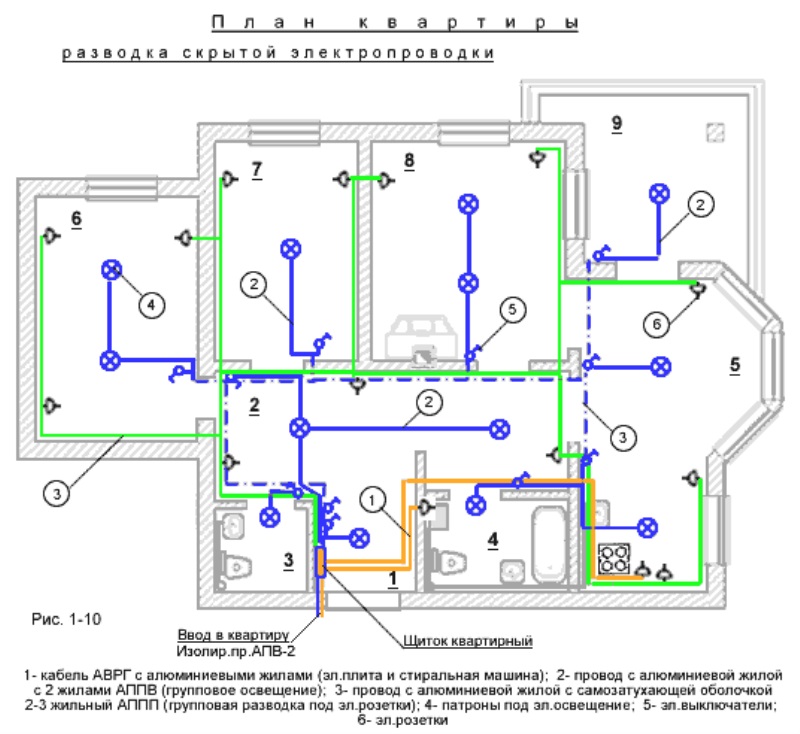

Составление схемы

На начальном этапе все работы будут теоретического характера, то есть нужно будет чётко определиться со схемой и с количеством материалов.

Перед тем как поменять проводку в квартире, составьте схему, на которой изобразите план жилого помещения. Удобнее всего будет взять его из технического паспорта и перерисовать на бумагу в клеточку.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы сзади неё не планировать монтаж розеток) и бытовая техника (в этом случае наоборот, розетки надо монтировать рядом). Определите места установки выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам понадобятся розетки, кроме мест установки стационарной бытовой техники (холодильник, духовой шкаф, кондиционер), то есть заранее желательно определиться, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте места расположения осветительных элементов – бра, прикроватных светильников, торшеров.

Имейте в виду, что мощную бытовую технику, такую как водонагревательный бойлер, электрическая плита, стиральная или посудомоечная машина, «тёплый пол», следует подключать к электросети не через розетки, а отдельной линией от индивидуального автомата.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

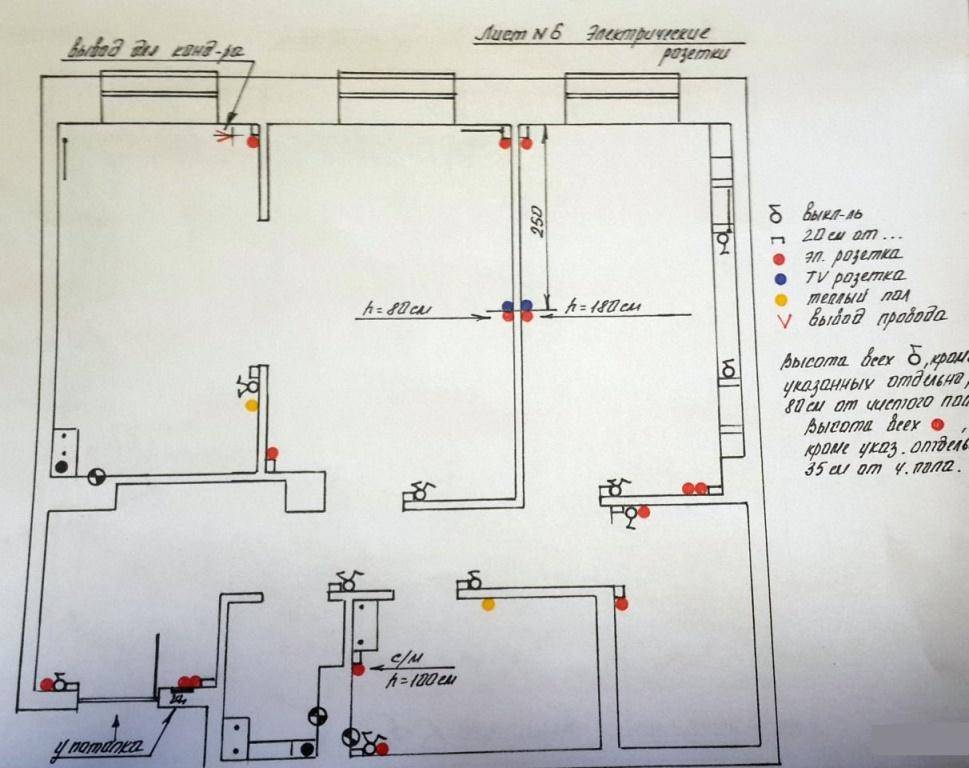

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

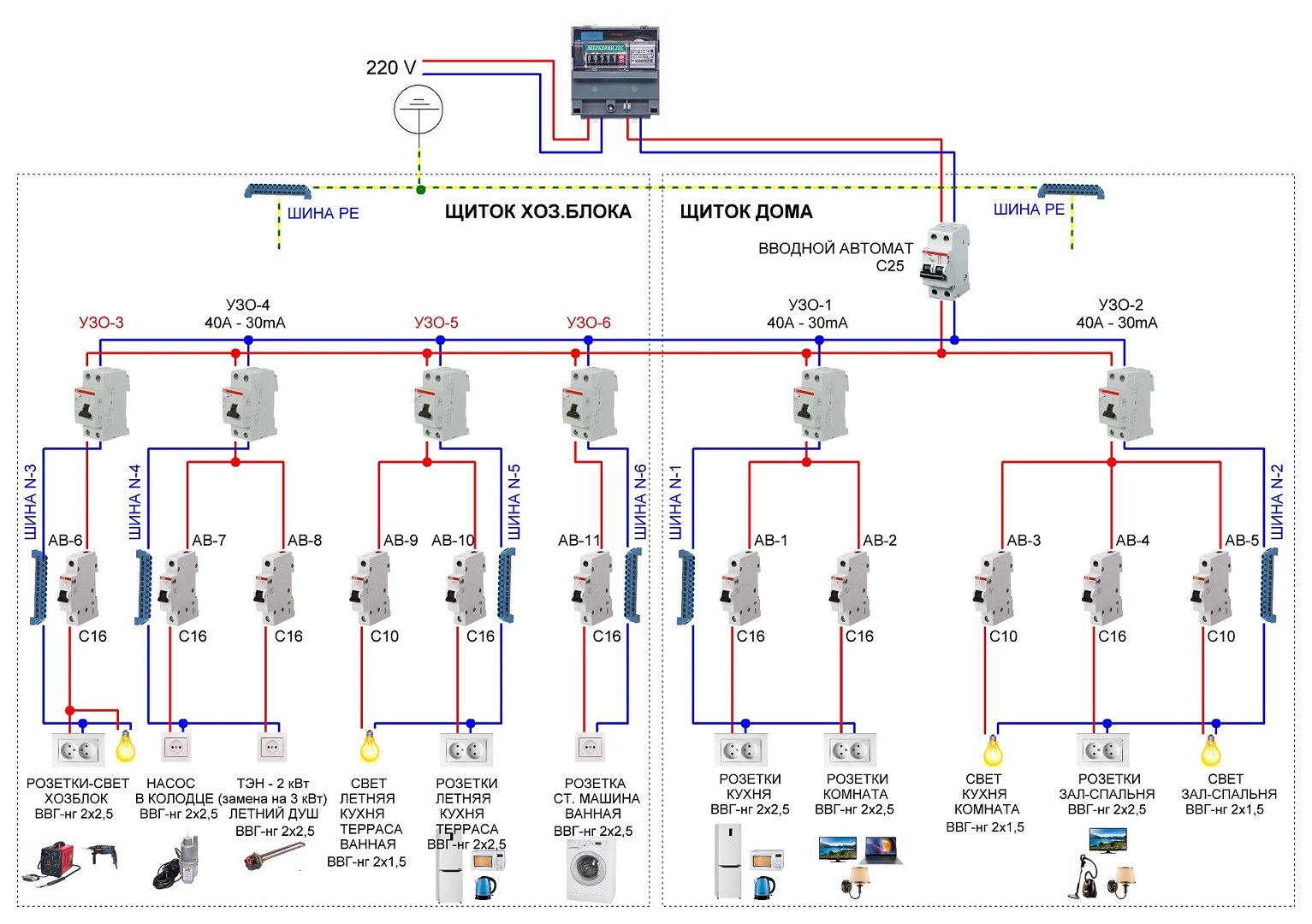

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Особенности старой проводки

Замена проводки бывает частичной и полной. В домах, построенных 20 и более лет назад, проводка может находиться под полом, существовал способ укладки кабеля под лаги. Разбирать ради проводки пол – проблематично. В этом случае проще пробросить новые линии.

В некоторых проектах предусмотрена прокладка проводов в швы между потолочными панелями, пустоты перегородок. Сориентируетесь по расположению розеток, доступен кабель или нет.

Иногда разводку можно обнаружить под штукатуркой. Это самый оптимальный вариант для замены: на месте старого прокладывает новый кабель, делая дополнительные точки подключения.

Требования к количеству жил провода

Прокладка электрической в жилых зданиях и помещениях выполняется медным кабелем из трёх жил. Одна жила – фаза, вторая жила – ноль, третья жила — заземление.

Разработано 2 варианта заземления проводки, и отличаются он друг от друга точкой разделения нулевого провода:

1. TN-S — разделение рабочего нулевого провода (N);
2. TN-C-S — разделение защитного нулевого провода (PE).

Провод заземления предназначен для защиты от удара током, и предохраняет бытовую технику от выхода из строя. При прокладке проводки заземление должно иметь надёжные клеммные соединения. Правильный монтаж электропроводки предусматривает, что скручивание проводов между собой и болтовое соединение использовать категорически это запрещено ПУЭ и СНиП. Кроме клемм, разрешено использовать паяное соединение проводки. Типовой монтаж электропроводки в кирпичном доме предусматривает, что паяные или клеммные соединения прячут в распредкоробки, в стаканы для монтажа розеток или в распределительные щиты со свободным доступом.

Старые алюминиевые провода рекомендуется заменить на медную проводку. При невозможности замены алюминия на медь соединение проводки из разных материалов допускается только на клеммы.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

5

Расчет мощности – параметры кабелей и электроарматуры

В проекте электропроводки следует указать предполагаемую силу тока и планируемые к использованию материалы, оборудование. Выполняем расчет, используя формулу: I=P/U. P обозначает суммарную мощность потребителей, U – напряжение 220 В. Сначала узнаем мощность потребителей каждой группы. Например, в спальне две лампочки по 100 Вт, одна 40, телевизор 80 Вт, вместе 320 Вт. Делим полученный результат на 220, выходит 1,45 А. Узнаем мощность каждой группы, суммируем, выходит общая для всей квартиры.

В зависимости от применяемой схемы разводки нагрузка кабеля может быть разной. От нее зависит сечение проводки. Чтобы не вдаваться в сложные расчеты, предлагаем таблицу. Она позволит точно выбрать сечение, а в целом принято считать, что для освещения обычной квартиры достаточно медного проводника 1,5 мм2, для розеток – 2,5 мм2, для электроплиты – 4 мм2. Длина кабелей должна быть достаточной для монтажа без натяжки: на каждую точку добавляем 10–15 см. Лучше потом лишнее отрезать, чем мучиться, когда его будет мало.

В щитке устанавливаем автоматы: УЗО, автоматический выключатель или дифференциальный. УЗО защищает от токов утечки, выключатель срабатывает при коротком замыкании, диффавтоматы совмещают обе функции. Для силовой группы подойдет УЗО 30 мА, класс А, автоматический выключатель 20 А. Для освещения достаточно 10 А. На вход в кухню и для особо мощных приборов устанавливаем 25 А, а если электроплита мощностью более 7 кВт – 63 А. Санузел, выделенный в отдельную группу, защищаем УЗО 10 мА, класс А.

Понадобится определяемое по схеме некоторое количество распределительных коробок, розеток и выключателей. Покупаем электрощиток на несколько мест больше, возможно, со временем придется установить дополнительные автоматы, если появится новое мощное оборудование. СиЗы – изоляторы для соединения проводов в коробке, покупаем с запасом. Требуются еще дюбеля, изолента, саморезы, гофрированный рукав, клипсы для его крепления.
