Водосливные системы для кровли

Правила монтажа

Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП -85.

Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.

Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов. Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя.
Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус, предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли

А к нему уже крепить непосредственно водоприем.
Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.

Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов. Таким образом можно предотвратить остановку функционирования системы при минусовой температуре

Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Важно выполнять установку прогревающих элементов из-за того, что в случае, когда их не будет, создаются идеальные условия для возникновения протечек крыши. А это в свою очередь влияет на многие части дома, в том числе и на их внутреннее состояние

Монтаж системы

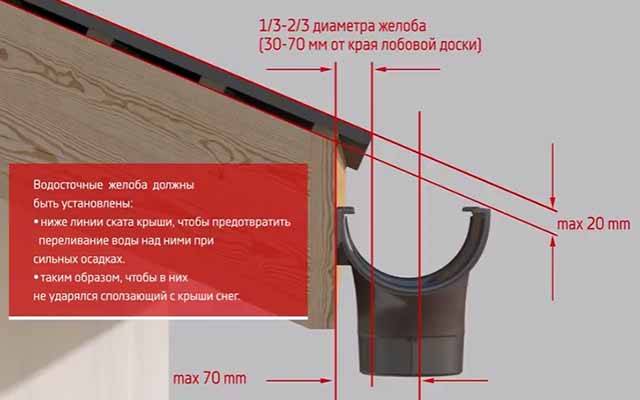

Свес кровли

Для того чтобы вода с кровли попадала в желоб, необходимо при укладке кровельного материала сделать свес кровли так, чтобы нижний край кровли не выходил за середину сечения желоба. Для предотвращения намокания лобовой доски рекомендуется установить карнизную планку.

  • https://sovet-ingenera.com/kanaliz/k-drugoe/vodoslivnye-sistemy-dlya-krovli.html
  • https://gzmk.ru/informatsiya/instruktsii/montazh_vodostochnoy_sistemy_kruglogo_secheniya/?geosid=201
  • https://m-strana.ru/articles/elementi-vodostochnoy-sistemy/
  • https://domsdelat.ru/kanalizacia-v-dome/elementy-vodostochnoj-sistemy-krovli-kruglogo-secheniya-plastik-metalloprofil-i-ocinkovannaya-stal-poshagovaya-instrukciya.html

Выполняем расчеты правильно

При расчете требуемого количества материалов учитываем следующие моменты:

  1. Стандартная длина желобов – 3 м. Их метраж соответствует длине карнизов.
  2. На каждый желоб нужно по одной воронке.
  3. Количество кронштейнов рассчитывается при делении длины карниза на отрезки 50–60 см (это шаг с которым будет проводиться крепеж). Перед вычислением от краев карниза рекомендуется оставлять отступ по 5 см.
  4. Если воронка будет размещена рядом с углом дома, то хватит одного держателя (кронштейна), при установке посередине стены нужны два.
  5. На каждую ветвь труб нужно по две заглушки.
  6. Понадобятся два верхних и нижних колена для сборки отвода стояков.
  7. Если свес карниза крыши больше 25 см, придется покупать два куска трубы для соединения колен. При подвесе до 25 см колени просто соединяют между собой.
  8. Количество труб для стояка. Чтобы вычислить его, берется расстояние от грунта до карниза минус длина отвода и отступ от грунта 40 см.
  9. Для крепежа стояков понадобятся два основных кронштейна и дополнительные через каждые 1,5 м.

Расчеты для домов с мансардой, верандой проводятся аналогичным способом.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

  • диаметр малой трубы составляет 87 мм;
  • ввиду малого веса деталей устроить водосточную систему можно в одиночку;
  • максимальный шаг установки крюков – 50 см;
  • воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
  • пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
  • расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Шаг Врезаем воронки и крепим колена

Теперь давайте разберемся, как грамотно перейти к установке воронок и вертикальных водосточных труб:

Соединять между собой пластиковые водосточные желоба нужно вот так:

  1. Вставьте резиновый уплотнитель ребристой частью вверх. Он не должен доходить всего на сантиметр до края соединителя.
  2. После этого выровняйте соединитель симметрично по центру желобов так, чтобы между желобами осталось 3-4 миллиметра.
  3. Подтяните фронтальную часть к соединительному желобу таким образом, чтобы защелкнуть замок. Желоба нужно вставлять в завиток угла на 30 см глубиной.
  4. После этого замок нужно застопорить и вернуть фиксатор в первоначальное положение.
  5. И, наконец, на расстоянии 10-15 сантиметров от таких соединений обязательно установите дополнительные крюки.
  6. Приложите заглушку к торцу желоба и при помощи нажатия заведите ее внутрь так, чтобы резиновый уплотнитель оказался между фаской и желобом.
  7. Далее заглушку можно насадить киянкой, чтобы ее заднее «ухо» закрылось внутри. Теперь заверните воронку в сторону желоба и загните пластины фиксаторов. Вставьте в воронку специальные элементы «пауки», которые помогают предотвратить засорение водосточной системы мусором.
  8. Теперь зафиксируйте места соединения двумя заклепками 4 на 6 мм.
  9. Чтобы загерметизировать такое соединение, приобретите специальный клей. Тыльная же сторона заглушки будет зафиксирована вытяжной заклепкой.

А теперь проверьте на прочность готовые горизонтальные элементы

Обратите внимание на тот факт, если вы слышите скрип от уже установленных водостоков – значит, есть проблема. Сам по себе этот материал не скрипит, это же не дерево

Это признак того, что труба изменяется под воздействием температуры, и что-то задевает какую-то преграду.

Монтаж водосточной системы

  1. Установка горизонтальных элементов (желобов, сливов). На участках, не предназначенных для слива воды крепятся заглушки. Между собой желоба соединяются специальными муфтами. В местах соединений нужно хорошо промазать силиконом, либо кровельной мастикой. В конце желоба монтируется воронка, через которую вода из желоба попадает в трубу.
  2. Монтаж труб. Для начала нужно отметить на стене места, где будут сверлиться отверстия под дюбель кронштейна. После, монтируем сами кронштейны, не зажимая хомуты. Прислоняем трубу, и, удостоверившись, что все ровно и правильно сделано, скрепляем хомуты.
  3. Установка отводов. Первый отвод монтируются к воронке желоба. К нему под размер отрезаем трубу, которая будет играть роль соединителя желоба и вертикальной трубы на расстоянии карнизного свеса. К концу этой соединительной трубы также крепится отвод, к хвосту которго примыкает основная труба для слива.

Правила установки водостока

Сначала монтируются кронштейны. Они прикручиваются к стартовой доске ската крыши, либо к лобовой доске. Установите кронштейны так, чтобы они были под уклоном. Например, если длина ската 6 метров, то уместнее будет брать одну сторону как «0», и от этого ноля понемногу опускать кронштейны так, чтобы последние кронштейны были на 3-5 см. ниже первого. Тогда вода будет стекать на эту сторону и уходить как надо. Если длина ската больше, например, 18 метров, то точку «0» нужно брать от центра ската и делать уклоны в обе стороны. В этом случае вода будет уходить от центра по разным краям ската.

Для пластиковых водосточных систем кронштейны крепятся на расстоянии 40 — 60 см, для металлических — 60 — 80 см. Обязательно установите кронштейны с двух сторон от углов желобов и воронок.

  • Капельник крепится к крыше поверх кронштейнов. Одна сторона прибивается к крыше (к обрешетке или фанере, в зависимости от вида кровли), а вторая опускается в желоб так, чтобы вода стекала именно в него, а не лилась мимо.
  • Водосточные трубы крепятся на расстоянии 3-8 см от стены, это расстояние регулируется кронштейном для труб. Вкрутили до конца — расстояние будет меньше, вкрутили наполовину — расстояние до стены больше. Всегда нужно учитывать, будут ли проводится фасадные работы и от этого регулировать расстояние. Так, если в будущем дом будет обшиваться пенопластом толщиной 50 мм и штукатурится, то расстояние от трубы до стены должно быть не менее 9 см. То же самое нужно учитывать и в расстоянии от земли: если будет делаться отмостка, то возьмите запас, опираясь на ее будущую высоту.

При самостоятельной установке водостока важно правильно рассчитать угол крыши, ската воды, так чтобы влага не попадала в щели и стыки. Несмотря на простоту работ, вы можете столкнуться с ошибками:

  • недостаточный уклон желобов, который затруднит работу водостока. Желоба будут забиваться и не справляться со своей функцией;
  • недостаточное количество стояков, которое приведет к переливу воды;
  • смещение стояков во время монтажа, что ведет к нарушению расчетных уклонов и положению водозаборных воронок.

Что сделать для того, чтобы водосток служил долго

Что бы продлить срок службы системы в рамках ее технических возможностей, то есть не снижать пропускной способности отвода воды необходимо выполнять профилактические мероприятия, а так же установку некоторых дополнительных элементов:

  • очистка желобов от мусора, который попадает с крыши. Это можно сделать при помощи лестницы и веника. Простоту данной операции могут обеспечить установленные по всей длине желоба защитные сетки.
  • промывка труб слива. Эту процедуру выполняют 2 раза в году – весной, осенью, используя поливочный шланг.
  • установка на крыше специальных снеговых рассекателей, соответствующие конструкции, материалу кровли, защитит желоба и всю систему от попадания большого количества снега, который может деформировать водосток.
  • монтаж системы анти обледенения, которая обеспечит надежную защиту пластикового и металлического водостока от скопления льда.

Как устроена водосточная система


Конструкция водосточной системы

Все производители выпускают универсальный комплект элементов водосточной системы. Водостоки различаются по размерам, материалу изготовления и внешнему виду. Система состоит из горизонтальных желобов, монтированных под краем покрытия кровли, и водосточных стояков, укреплённых с желобами воронками для сбора воды.

Перпендикулярные детали стыкуют между собой воронками. Также в водосточная система включает в себя: заглушки, соединители, тройники, детали крепежа, угольники, колено.

Составляющие системы берутся в зависимости от конструкции водоотводящей системы.

Видео описание от специалиста «Альта-Профиль» о элементах водосточной системы :

7 популярных монтажных методов

Для закрепления желобов и водосточных труб вам понадобятся специальные крюки. По строительным правилам установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Иногда домашние мастера рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. И на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ все-таки есть, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют не помять кровельный материал и выкрутить крепление пассатижами.

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомовых постройках:

а

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу.

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Также вы можете найти регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложен поликарбонат:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется вся водосточная система в целом, зависит от того, правильно ли вы установили кронштейны и смонтировали желоба.

Виды водостоков для крыши

Такие системы разделяются по некоторым признакам. Водостоки с крыши по материалу изготовления разделяют на:

  • пластиковые;
  • металлические.

По виду используемого профиля различают:

  • круглый;
  • прямоугольный;
  • фигурный.

Пластиковые водостоки для крыши

Система представляет собой изделия из жесткого ударопрочного пластика. Для изготовления используют поливинилхлориды с применением различных добавок. Пластиковая водосточная система имеет следующие преимущества:

  • высокую устойчивость к влаге;
  • небольшой вес изделий;
  • защиту от шума;
  • стойкость к разной температуре;
  • защищенность от воздействия ультрафиолета;
  • легкость раскроя;
  • возможность установки на любые кровли;
  • большой выбор цветов;
  • сравнительно невысокую стоимость;
  • длительный срок службы.

Такие водяные стоки имеют следующие недостатки:

  • подверженность механическим повреждениям;
  • непригодность к восстановлению;
  • разный диапазон температурных расширений.

Такие системы производятся в следующих видах:

  • круглые;
  • прямоугольные;
  • квадратные;
  • трапециевидные.

Металлические водостоки для крыши

Такая система – классика проверенная временем. Металлические приспособления подходят для монтирования на любые виды кровли. Они подойдут для разных строений. Медная система благодаря налету патины, которая используется в виде защитной пленки, наделяет изделия благородным цветом, что обязательно понравится любителям старины. Строение с таким водостоком для крыши будет иметь аристократичный вид. В настоящее время для изготовления используют следующие металлы:

  • оцинкованную сталь;
  • алюминий;
  • титан цинковый;
  • медь.

Металлическая водосточная система имеет такие достоинства:

  • механическую прочность;
  • температурную устойчивость;
  • простоту монтажа;
  • долгий срок службы.

Среди недостатков выделяют:

  • вес изделий;
  • высокую стоимость;
  • шум во время дождя.

Необходимые инструменты и материалы

Перед установкой водостока своими руками требуется подготовить инструменты и материалы:

  • строительный уровень;
  • инструмент, с помощью которого можно выполнять загибы крюков, держателей;
  • шпагат, рулетка;
  • ножовка и сменные пилки, которая предназначена для работы с металлом;
  • ножницы;
  • дрель или перфоратор, работающие на аккумуляторных батареях – это облегчает работу на высоте;
  • молоток с резиновой и металлической рабочей поверхностью;
  • строительный нож;
  • напильник с мелким насечкой;
  • саморезы;
  • желоб для водостока;
  • труба для отвода воды;
  • держатели для желоба, которые выбираются в зависимости от материала кровли и фасадной стены;
  • колено для сливной трубы;
  • заглушки, которые снабжены уплотнителем;
  • фиксаторы, с помощью которых будет осуществлен монтаж водостока;

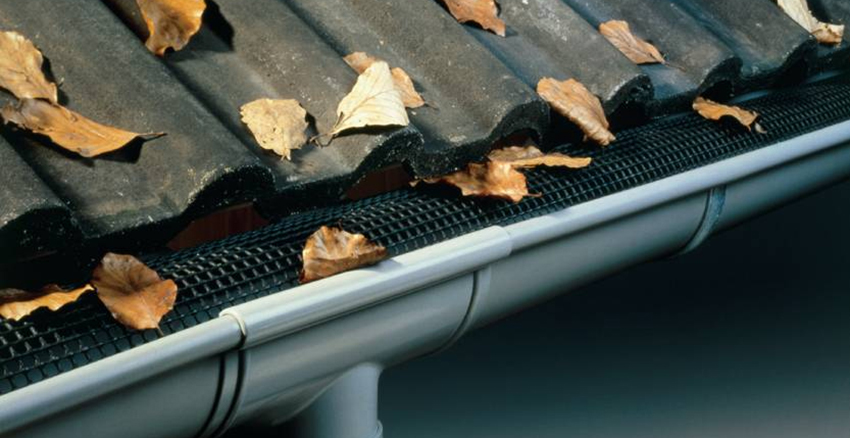

  • сетки для установки по всей длине, которые защитят систему от засорений;
  • хомуты, воронки, уголки желоба, количество которых определяется конструкцией водостока.

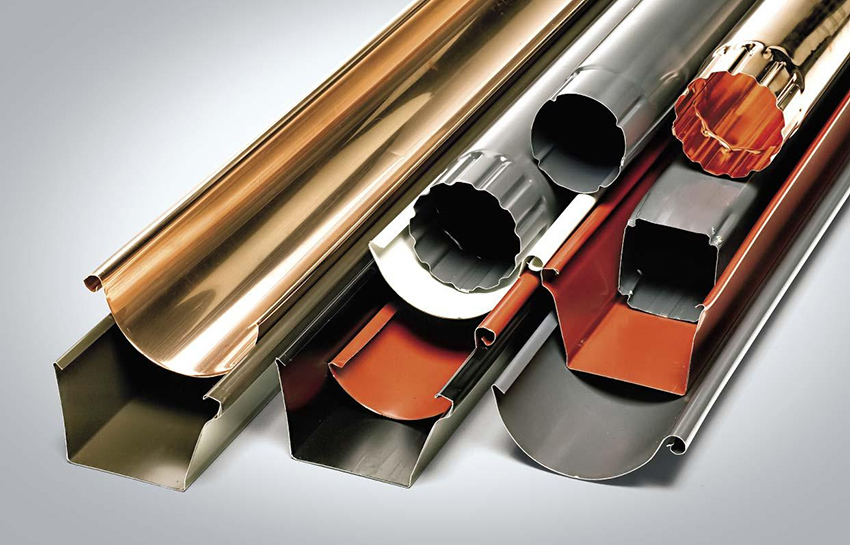

Желоб может иметь различные формы: полукруга, полуовала, полуторца, трапециевидную. Трубы необходимо выбирать такого диаметра, вида, цвета, чтобы они соответствовали желобам. Материалы следует приобретать исходя из удобства и простоты проведения работ по самостоятельному монтажу, а так же их эстетических соображений.

Все элементы, которые необходимы для сборки водостока, производятся из пластика, оцинкованной стали, сплавов цинка, алюминия и даже меди. Чаще всего применяется пластик, так как на нем незначительные повреждения (царапины) не заметны глазу и не ведут к дальнейшему разрушению или коррозии. Кроме этого, данный материал устойчив к воздействию атмосферных осадков.

Систему водостока из ПВХ материалов достаточно легко смонтировать самостоятельно, а применение прокладок делает ее надежной и долговечной. Желоба и трубы из оцинкованной стали при продолжительной эксплуатации могут начать ржаветь, что может привести к частичной или полной замене системы водостока.

Как не ошибиться с выбором водосточной системы


По способу расположения системы водостока могут быть:

  • внутренние;
  • наружные.

Внутреннюю конструкцию водостока сооружают в регионах, у которых климатические условия можно отнести к сложным, с большим количеством осадков. А так же в домах, у которых кровля имеет плоскую конструкцию. Основной особенностью и сложностью данного типа системы является организация правильного стока с кровли в трубопровод.

Конструктивно внутренняя система водостока устроена следующим образом:

  • защитная решетка, которая может задерживать основной мусор, скатывающийся по крыше;
  • воронка приема;
  • труба, по которой осуществляется вывод воды;
  • коллекторы;
  • технические разъемы, которые позволяют осуществлять профилактические осмотры и очитку системы.

Материалы для водостоков

По используемому материалу водосточные системы могут подразделяться на две основные группы:

  • изготавливаемые из металла
  • изготавливаемые из пластика.

Чаще всего водостоки изготавливались из оцинкованной стали. Но с появлением на рынке строительных материалов металлопроката с полимерным покрытием, водосточные системы  начали  делать, преимущественно, из него. Это придаёт дому эстетичный вид, учитывая, что цветовая палитра предлагаемых материалов достаточно широка, и вся водосточная система гармонично вписывается в общий облик дома и прилегающего ландшафта. Кроме этого, крепеж водостоков, как правило, предлагается производителями уже в готовом виде.

Другой вариант устройства водосточной системы – это использовать пластиковые трубы и желоба. Такой выбор, несомненно, поможет сэкономить значительную часть семейного бюджета и облегчить монтаж.

Если в трубах из пластика остается вода на зиму, то это – стопроцентная вероятность их разрушения. Также негативно на пластиковые трубы влияют оттепели, результатом которых и являются разрывы и трещины.

Пластиковый водосток

Кроме вышеперечисленных материалов для устройства водосточной системы могут применяться такие материалы, как медь или сплавы из титана и цинка. Но эти материалы достаточно дороги и рядовому обывателю не по карману, хотя срок их службы исчисляется не одним десятилетием.

Порядок монтажа водосточной системы

Крепление водосточной системы производится в несколько этапов:

  • Монтаж креплений для желобов и водосточной трубы под определенным уклоном (при строительстве нового дома крепежные детали монтируются в процессе строительства).
  • Делается укладка водосточных желобов и их соединение.
  • Устанавливают водоприемные воронки, ставят заглушки на концы желобов.
  • Устанавливается вертикальная водосточная труба и крепится к ранее установленным кронштейнам.

Водосточные желоба могут крепиться на кронштейнах непосредственно к стене, если монтаж всей системы производится при уже смонтированной кровле, или к лобовой доске.  Использование лобовой доски в качестве основания для крепления кронштейнов производится, обычно, если устанавливаются пластиковые трубы для водосточной системы.

Для крепления кронштейнов к стенам используют строительный пистолет или специальные металлические анкера.

Если установка водосточной системы происходит во время строительства крыши, кронштейны крепятся, как правило, на концы стропильных ног или на нижнюю часть сплошного настила обрешетки. При этом крепление водостоков к крыше делается с соблюдением уклона, чтобы дождевая вода могла беспрепятственно самотеком стекать в водоприемные воронки.

Для крепления вертикальных водосточных труб к стенам здания используются хомуты, изготовленные из металла или пластика, армированного металлом. Форма, размеры и способы крепления таких хомутов может отличаться, в зависимости от того, кто их производит.

Выбирая элементы крепления, следует обращать внимание на то, чтобы глубина крепления элемента в стене составляла не меньше 50-60мм, при этом нужно учитывать толщину утепляющего слоя (если таковой имеется на стене). Если крепление произошло в слое утеплителя, то такой хомут не сможет выполнять свою  функцию. При установке хомутов следует следить за тем, чтобы они не охватывали слишком плотно трубу, особенно это касается пластиковых труб

При перепадах температуры окружающей среды пластик может расширяться или сжиматься, вследствие чего на трубах ВПХ  могут появиться трещины или разрывы

При установке хомутов следует следить за тем, чтобы они не охватывали слишком плотно трубу, особенно это касается пластиковых труб. При перепадах температуры окружающей среды пластик может расширяться или сжиматься, вследствие чего на трубах ВПХ  могут появиться трещины или разрывы.

Также не рекомендуется производить крепление  водосточных труб к стене без сохранения зазора.

Выполняем расчеты правильно

При расчете требуемого количества материалов учитываем следующие моменты:

  1. Стандартная длина желобов – 3 м. Их метраж соответствует длине карнизов.
  2. На каждый желоб нужно по одной воронке.
  3. Количество кронштейнов рассчитывается при делении длины карниза на отрезки 50–60 см (это шаг с которым будет проводиться крепеж). Перед вычислением от краев карниза рекомендуется оставлять отступ по 5 см.
  4. Если воронка будет размещена рядом с углом дома, то хватит одного держателя (кронштейна), при установке посередине стены нужны два.
  5. На каждую ветвь труб нужно по две заглушки.
  6. Понадобятся два верхних и нижних колена для сборки отвода стояков.
  7. Если свес карниза крыши больше 25 см, придется покупать два куска трубы для соединения колен. При подвесе до 25 см колени просто соединяют между собой.
  8. Количество труб для стояка. Чтобы вычислить его, берется расстояние от грунта до карниза минус длина отвода и отступ от грунта 40 см.
  9. Для крепежа стояков понадобятся два основных кронштейна и дополнительные через каждые 1,5 м.

Расчеты для домов с мансардой, верандой проводятся аналогичным способом.

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

  • стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
  • дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

  1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
  2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
  3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Материал изготовления

Вынесенный в заголовок раздела признак используется для классификации систем водоотвода наиболее часто. Это объясняется тем, что именно материал изготовления определяет ключевые характеристики водостоков. К ним относятся долговечность, стоимость, надежность и т.д.

В зависимости от материала изготовления различают следующие виды водосточных систем:

  • стальные. Один из самых популярных вариантов. Для защиты поверхности металла используется оцинкованное или полимерное покрытие. Плюсы – разумная цена, разнообразие, доступность;
  • медные. Практичный и надежный в эксплуатации вариант водосточной системы. Отличается длительным сроком эксплуатации. Недостатки – большая масса и высокая стоимость;
  • алюминиевые. Сочетают отменные эксплуатационные свойства со сложностью монтажа. В качестве бонуса – стильный внешний вид и небольшой вес. Из недостатков выделяется низкая восприимчивость к температурным перепадам;
  • пластиковые. Популярный в последние годы тип водостока. Его главными достоинствами выступают: малая масса, стойкость к коррозии, удобство монтажа, сохранение первоначального внешнего вида. В числе недостатков – относительно невысокая прочность и хрупкость материала.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
