Делаем установку колодца
У обеспечения подачи воды из колодца, в сравнении с водоснабжением из скважины, есть свои преимущества. Для колодезного источника не потребуется привлечения специальной техники для осуществления бурения.
Итак:
- Колодец можно выкопать при помощи обычных лопат и труда 2-3 рабочих. Исходя из стараний работников и выбранной глубины, вся работа, начиная с выкапывания грунта и заканчивая монтажом и фиксацией колец, займет дни либо недели.
- После установки такой колодец может служить долгие годы, если, понятное дело, грунтовые воды не поменяют свое месторасположение.
- Как правило, чистку колодца осуществляют один раз в семь-восемь лет. Скважинный шурф (сравните) следует осматривать и чистить каждую весну и осень. Поскольку диаметр скважины меньше, а длина больше, она требует существенно большего внимания, и при этом установить ее гораздо дороже.
- Найдя нужную площадку, начинаем осуществлять выборку земли. Грунт выкапывать сложно, но это важная часть установки колодца. Именно от нее зависит, сколько прослужит колодец. Работа сопряжена с определенной физической подготовкой рабочих, занимающихся выкапыванием.
- В качестве помощи можно использовать технику,но даже самые приспособленные экскаваторы не смогут углубиться в грунт на глубину более 5 метров. Также механическое вмешательство техники может дестабилизировать плотность стенок. И тогда последующая система снабжения водой из колодца будет чаще подвергаться разрушению стенок шахты. Серьезные затраты на доставку экскаватора и на ее работу тоже зачастую является определяющим фактором в остановке выбора заказчика на использовании ручного труда.
- Типично формировать такой водозабор из железобетонных кольцевых фрагментов. Колодезную шахту выкапывают на установленную глубину.
- Затем внутрь колодца при помощи лебедки опускают кольца из железобетона. Часто ЖБ кольца выполняют на разном по уровню оборудовании и с различными технологиями производства. А поэтому целесообразно заранее убедиться в том, что кольца изготовлены из одного материала, у них одинаковые габариты, нет трещин. Во время опускания нужно периодически сверять габариты колец и размер колодца. Вертикальное направление отслеживается отвесом.
Автоматическая выкачка воды
В том случае, когда обеспечение дома водой из колодца будет автоматическим, не понадобится носить воду из колодца ведрами. С этой целью можно применить специальное оборудование, а именно: колодезный насос.
Его конструкция обладает рядом особенностей, к примеру, у него на входе имеется поплавковый выключатель и сетчатый фильтр. Следует также учитывать, что всякий электрический прибор должен быть надежно защищен от попадания внутрь механизма влаги.
Практически используются два вида насосов:
- На всасывании предусмотрена предустановленная решетка. Как правило, осуществляется подвесной монтаж таких насосов. Такой способ наилучшим образом подойдет для заиленного дна.
- Насос обладает опорой, которая крепится на дне колодца.
Итак, процесс обеспечения частного дома колодезной водой можно разбить на небольшие этапы, многие из которых можно выполнить своими руками. Профессиональная помощь потребуется лишь при выборе месторасположения источника и осуществления электротехнических работ.
Обладая нужными материалами и инструментами, ознакомившись с инструкциями, советами знающих людей по этой теме, можно осуществить отличное обеспечение дома водой из колодца. Если есть постоянная подача воды, то можно приступать к развитию инфраструктуры здания.
Устройства, с помощью которых осуществляется организация водоснабжения
Можно все сделать и с помощью насосной станции, только в этом случае понадобится подготовит помещение, причем отдельное.
Место для установки насосной станции
Это:
- Насос. Учтите, что выбирать насос нужно исходя из глубины шахты и ее объема воды. Является популярным глубинный погружной насос.
- Реле давления. Это электрический прибор, предназначенный для отключения насоса по достижению нужного давления в системе. Отключается аппарат автоматически, согласно установленным параметрам.
- Обратный клапан. Это аппарат, который используется для сохранения необходимого давления в насосе и с целью предотвращения оттока воды обратно в источник.
- Трубы.
- Уголки и крепления.
Особенности летнего водопровода
Это самый простой вариант, знакомый каждому дачнику. Его собрать можно одному, это не займет много времени. Как правило, резиновый шланг подключается к специальному ответвлению трубы, идущей от центрального источника. Напор регулируется краном и по старинке сужением/расширением самого шланга.
Часто дачники подключаются к главной трубе не резиновыми шлангами, а своими трубами из пластика, которые протягивают вдоль всего участка в предварительно выкопанных углублениях. Также создаются специальные стойки из вертикально расположенных труб рядом с теми частями участка, которые нуждаются в дополнительном поливе (например, близ теплиц).
Для разветвлений трубы применяются специальные насадки. которые позволяют охватить практически всю площадь сада, если позволяет напор в источнике.
Подробная схема водопровода загородного дома
Завести воду в строение можно по определенной инструкции.
- Сначала его прокладывают под землей или по ее поверхности.
- Затем опускаются в колодец, где монтируется глубинный насос.
- При прокладке внешнего трубопровода желательно использовать небольшое количество стыковых соединений, вообще лучше делать цельную нитку от колодца до ввода в дом, к тому же ее обязательно нужно утеплить.
- Изоляция трубопровода выполняется из различных материалов, самый простой — мин. вата.
- После того как дейдвуд заведен, начинается обвязка оборудования.
- Если говорить о насосной станции, которая будет находиться внутри жилого здания, то желательно организовать собственное помещение.
- По дому разводку можно сделать из полипропиленовых труб.
- Ее следует начать от приборов с большей потребительской способностью, (например, унитаз или душевая кабина) к меньшим (раковина и мойка).
Энергообеспечение и управление насосных станций
Для подведения питания к погружному насосу оптимально использовать медные трехжильные кабеля с сечением на менее 1,5 мм2. Их прокладывают на глубине не менее 50 см., предварительно помещая в защитную, полимерную гофру. В качестве дополнительной защиты от механических повреждений, поверх силовых линий ложатся кирпичи, керамоблоки, камни и т. п. Траншея закапывается до половины, затем укладывается яркая полимерная лента, для предупреждения.
Розетка, к которой подключают погружной насос, устанавливается с внешней стороны колодца. Это устройство должно применяться для использования вне помещений и иметь степень защиты не менее IP-44.
Подача воды из колодца в дом осуществляется под управлением реле давления, которое устанавливается после демпферной емкости или параллельно с ней. Тип реле может быть электромеханический (1) с обязательной защитой от сухого хода или электронный (2) с плавным пуском насоса, это позволяет обойтись без установки демпферной емкости.
(1) Scheider Electric Nautilus XMX/XMA4 — Фото 05
(2) Pedrollo PM/5-3W — Фото 06
Использование демпферного бака в системе автономного водоснабжения позволяет уменьшить количество пусков насосного оборудования, поддерживает в системе постоянное давление и резервирует некоторое количество воды – до 1/3 емкости, в случае выключения электричества.
Обеспечение горячего водоснабжения
При необходимости обеспечения горячего водоснабжения можете доукомплектовать свою водопроводную систему нагревателем воды. Существуют накопительные и проточные разновидности такого оборудования. На дачах удобнее всего использовать накопительные баки.
Установка водонагревателя выполняется по стандартной для такого оборудования схеме.
Теперь вы знаете, в каком порядке выполняется монтаж водопроводной системы и что нужно учесть для успешного проведения всех сопутствующих мероприятий. Сделайте все в соответствии с положениями приведенного руководства, и ваш водопровод будет исправно служить долгие годы.
Разводка труб водоснабжения
Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.
Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).
Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.
Плюсы и минусы колодцев
При сравнении с другими вариантами в большинстве случаев в качестве основного недостатка колодцев называют недостаточное качество воды, связанное с близким расположением такого источника к поверхности. Рекомендуют использовать ее только для бытовых потребностей и полива, если отсутствует эффективная система фильтрации. Именно в этом отношении чаще всего и возникают дискуссии, участники которых упоминают предков, которые пили воду из колодца почти с рождения и чувствовали себя при этом неплохо.
К сожалению, сторонникам традиций приходится напомнить, что состояние поверхностного слоя грунта в те времена, к которым они обращают внимание, было куда как лучше современного. Попадание в него токсинов и других вредных веществ в отсутствии развитой на современном уровне промышленности было маловероятным
Кроме того, качество воды из колодца так же, как и из скважины, зависит от:
- экологической ситуации в конкретном районе,
- места нахождения источника,
- отсутствия нарушений при устройстве колодца,
- состоянии источника (правильной эксплуатации, своевременной прочистки, ремонта и пр.).
Так или иначе, риск наличия примесей в воде высок, поэтому система водоснабжения частного дома из колодца должна быть снабжена комплексом фильтров, которые подбираются с учетом результатов лабораторного анализа состава воды. Впрочем, фильтрация потребуется и при использовании артезианских и, тем более, абиссинских скважин.

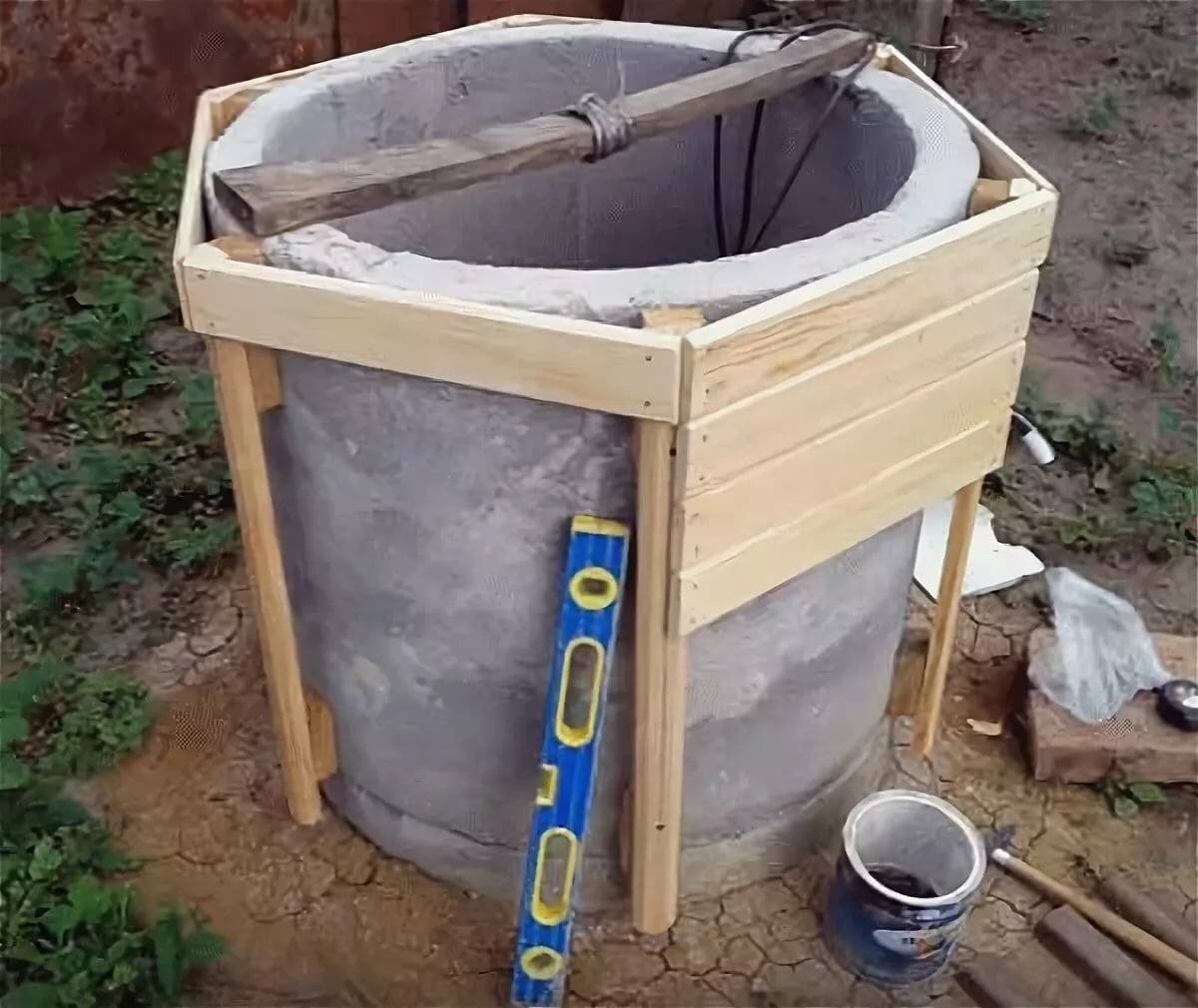

Красово оформленный колодец на участке может стать предметом дизайна
Преимуществами использования колодца для водоснабжения являются:
- небольшие затраты даже в том случае, когда для строительства привлекаются специалисты,
- возможность выполнить все работы самостоятельно,
- относительная простота обслуживания (прочистить и отремонтировать колодец можно тоже самостоятельно),
- отсутствие необходимости утомительного оформления документов (на рытье колодца не требуется разрешение),
- свободный доступ к воде при отключении электроснабжения.
Риски при проведении воды в частный дом самостоятельно
Самостоятельно провести воду в частный дом возможно. Но есть несколько нюансов, технической и правовой направленности.
Технические нюансы в основном завязаны на ошибках при выборе оборудования, прокладке внешних и внутренних сетей, монтаже запорного оборудования и устройств контроля.
Колодец и скважину на песок можно выкопать, пробурить и обустроить своими руками.
Но это, как и прокладку коммуникаций, установку оборудования и выполнение внутренней разводки с расчётом необходимого количества точек отбора можно выполнить, только обладая достаточными профессиональными навыками.

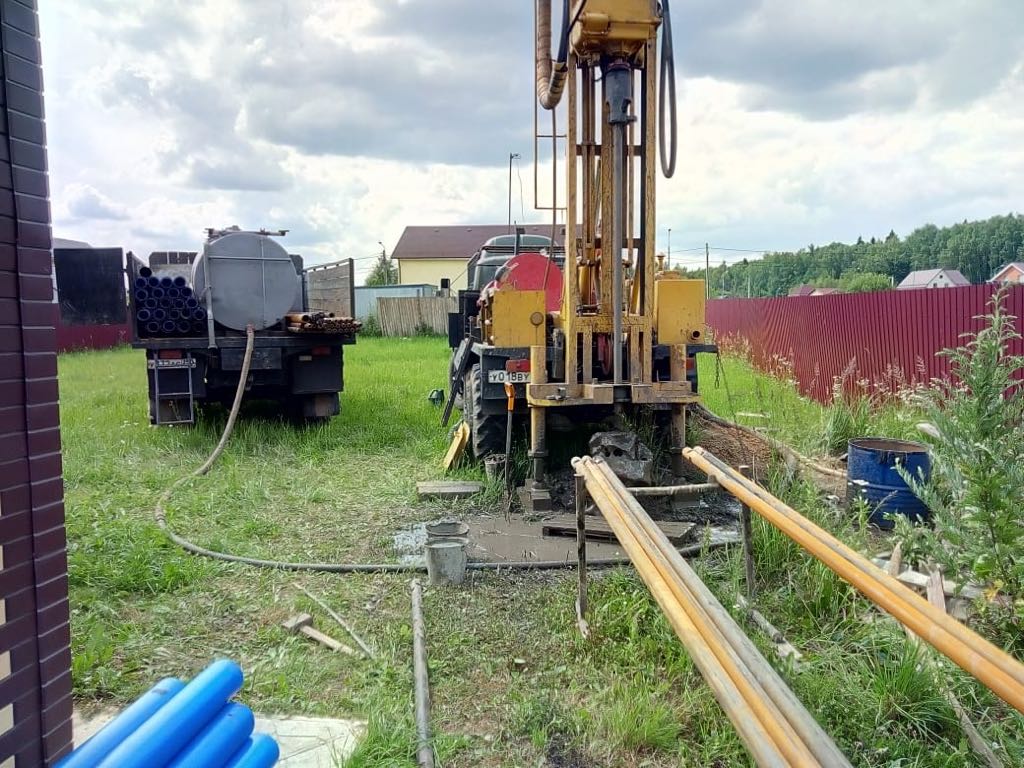

«Артезианскую скважину» невозможно пробурить без использования спецтехники. Выполнить обустройство ствола скважины без спецсредств также невозможно.
Если это долгосрочный проект, и бесперебойное водоснабжение необходимо для комфортного проживания в частном доме, то лучше обращаться к специалистам компании «Мосводострой».
Правовая сторона вопроса проведения воды в частный дом из скважины касается необходимости получения разрешения на бурение и использование водяных скважин.
На такие моменты не всегда обращают внимание даже те организации, которые предлагают свои услуги. Исполнитель сдал работу и уехал
Скважина работает.
Но если надзорные органы решат проверить законность её использования, вряд ли у собственника участка будут разрешительные документы.
А это нарушение законодательства и штрафные санкции. Этого также можно избежать, доверив работы по организации водоснабжения дома специалистам «Мосводострой».
Проведение воды в дом наружным водопроводом
Если использование водопровода носит сезонный характер, то не стоит тратить большие средства на его устройство. Большинство обычных пластиковых шлангов рассчитаны на давление, значительно превышающее необходимое для нормального функционирования даже довольно нагруженной системы водоснабжения дома. Предлагаем проложить его любым удобным способом, обеспечивающим надежную защиту от внешних повреждений и от солнца, а соединения произвести на простой и надежной фитинговой системе. Саму же фитинговую систему следует брать для выбранного типа водопроводных труб.
Наиболее подходящими для прокладки водопровода в частном секторе считаются пластиковые трубы O 25 или 32 мм, изготовленные из полиэтилена низкого давления (ПНД). Размер определяется расчетом суточной потребности воды и соответствующей ей мощности насоса. Их выходные штуцера и определят нужный вам диаметр.
Производить расчеты мощности оборудования мы не будем ввиду того, что она подбирается под каждый конкретный случай, включающий, кроме количества мест водоразбора и требуемого на них количества воды, такие показатели, как:
- глубина подъема;
- высота подачи по дому;
- длина горизонтальных участков;
- требуемое давление в системе т.п.
А еще есть и другие индивидуальные параметры, разобраться в которых вам должен помочь специалист по насосному оборудованию. Тем более что у разных производителей некоторые одинаковые показатели на практике имеют сильно отличающиеся характеристики.
Если же водопровод будет использоваться круглогодично, то в первую очередь надо обезопасить его от замораживания в зимнее время.
Для этого:
1. Уложить его на глубину ниже промерзания грунта в вашем регионе. Для средней полосы России она составляет 1,5 – 1,8 м.
Но известны случаи, когда и такая глубина прокладки водопровода не спасает от перемерзания трубы, поэтому стоит их дополнительно утеплить хотя бы самыми простыми способами.
Важно помнить, что любые ватные утеплители гидрофильны, поэтому защита их от проникновения влаги должна быть абсолютно надежной. Кроме того, они сжимаются под давлением грунта
Лучше использовать готовые скорлупы из пенополистирола или пенополиуретана (ссылка на ППУ статью).
А вот полная его теплоизоляция вышеназванными материалами может позволить произвести его прокладку хоть по поверхности земли, что не очень удобно, и лучше зарыть его на небольшую глубину. Рекомендуем не экономить на толщине утеплителя, а либо заказать нужную его порезку, либо изготовить блоки нужных размеров, склеив их из стандартных полистирольных листов при помощи монтажной полиуретановой пены или другого подходящего клеевого состава.
Выборку под трубу можно сделать любым удобным способом. Такие размеры блоков обезопасят вашу трубу от промерзания в местности, где зимой нередки морозы до минус 30 — 35°С. Пенополистирол следует брать марки не ниже 25, а над дорожками над водопроводом уложить тротуарные плитки, надежно опирающиеся на грунт по бокам траншеи для его укладки.
Идеальным случаем будет возможность прокладки водопровода в подвальное помещение, при этом не придется делать утепление ввода его в дом.
В остальных случаях – оно обязательно. При этом слой утеплителя вокруг трубы должен быть:
- для пенополиуретана – не меньше 100 мм;
- для пенополистирола – не меньше 150 мм;
- для ватных утеплителей – не меньше 200 мм.
2. Другой вариант прокладки труб: ее можно подогреть при помощи специального кабеля.
Более подробно о вариантах его применения можно прочесть здесь.
Главным недостатком такого способа является его зависимость от электричества. Всегда существует опасность замерзания трубы в случае длительного его отключения, да и дополнительная статья расходов в семейном бюджете. Но, если вы обеспечите свой дом аварийной системой электроснабжения, работающей в автоматическом режиме, и сочтете, что расходы на подогрев водопровода приемлемы, то действенность такого способа несомненна. Тем более что при помощи терморегулятора можно поддерживать температуру в заданных параметрах независимо от внешних факторов.
3. Возможна прокладка водопровода по воздуху даже при зимнем его использовании. Для этого он укладывается под углом, обеспечивающим гарантированный слив воды обратно в колодец, и применяется насос без обратного клапана.
Такая система применима только с накопительным баком.
Как обеспечить давление и напор в трубопроводе
Давление в системе – очень важная часть водопровода. Без этого водяной столб не поднимется. Чтобы давление всегда сохранялось на уровне 2–3 кг, стоит позаботиться об установке расширительного бака и автоматического клапана для его сброса.
Когда открывается кран в смесителе, жидкость начинает поступать из расширительного бака соответственно давление в трубе падает и клапан срабатывает на включение насоса, так вода поступает без задержки прямо в систему. Этот процесс абсолютно автономен и автоматичен.
Совет: при круглогодичном использовании водоснабжения ее нужно несколько раз в году подвергать проверке. В начале и в конце зимнего сезона следует полностью проверить видимые стыки трубопровода и опрессовать систему. Именно опрессовка трубы перед холодами позволит избежать проблем с утечкой воды и не допустить аварийной ситуации.
