Способы укладки
Открытый способ. Трубы прокладываются вдоль стен, с использованием специальных крепежных элементов. При таком виде страдает эстетика помещений и санузлов, однако, имеется свободный доступ к любому участку трубы или соединению.
- Скрытый. Чаще используется при полном капитальном ремонте санузла. Трубы укладываются в штробу, затем заделываются. Из стены выводят только водозаборные розетки для подключения сантехнических приборов.Счетчики, краны, коллекторные узлы монтируют в специальных нишах, имеющих съемные панели для доступа. Этот способ более трудоемок. Запрещено прокладывать трубы таким методом в несущих стенах.
Примите к сведению: при скрытой укладке следует позаботиться о качестве труб и надежности соединений. Порыв или протечка внутри стены способны доставить много неприятностей.
Также на входе, перед счетчиками, монтируются фильтры для очистки воды, это значительно продлит срок службы труб и сантехнического оборудования.
Совет специалиста: запорные краны необходимо устанавливать перед каждым потребителем, это упрощает дальнейшее обслуживание и ремонт узлов.
Обладая некоторыми знаниями и необходимым инструментом, каждый сможет выполнить качественную разводку водопровода в квартире самостоятельно, сэкономив при этом значительные финансовые средства.
Смотрите видео, в котором опытный пользователь подробно рассказывает, как сделать разводку водопровода в квартире своими руками:
Лучевой или коллекторный способ
Данная схема разводки водоснабжения для квартиры большой площади является оптимальным вариантом. Ее также реализуют там, где планируется монтаж большого количества сантехники. Особенность разводки этого типа заключается в наличии коллектора.
Вода из стояка сначала поступает на него, а уже потом к потребителям, которыми в данном случае являются сантехнические приборы. Подключение каждого из них осуществляется отдельно, а не последовательно как в тройниковой системе.
Еще один плюс коллекторной разводки водопровода – это наличие возможности при возникновении поломки отключать только один прибор, а не перекрывать стояк как при последовательном способе. Это же преимущество позволяет устанавливать между точкой водозабора и коллектором разные устройства – редукторы, фильтры и другие.
Имеется возможность влиять на величину давления в системе, усиливая или уменьшая водяной поток. Также можно очищать воду от нежелательных примесей или насыщать ее полезными веществами.
К недостаткам коллекторной системы водоснабжения в квартире относят:
- Значительная сумма затрат на ее обустройство.
- Требуется намного большее количество водопроводных труб по сравнению с реализацией тройникового варианта.
- Более сложная схема и поэтому неопытный исполнитель работ может столкнуться с серьезными проблемами уже на этапе ее проектирования.
Прежде, как провести водопровод в квартире с применением лучевого способа, сначала выбирают место расположения коллектора – с него будет происходить распределение потока холодной воды. Это же устройство потребуется смонтировать, когда горячее водоснабжение организовано по централизованной магистрали. Коллектор для ГВС размещают отдельно.
Между общими стояками и коллекторными узлами прокладывают трубы, на которых следует поставить запорные краны для водопровода в квартире. Эти элементы позволяют при необходимости полностью перекрывать подачу воды. В соответствии со сложившейся ситуацией на конкретном отрезке водопроводной системы устанавливают разные дополнительные элементы, такие, как фильтр грубой очистки, электрокраны и другие.
После завершения обустройства коллекторов, от них прокладывают трубы к каждому монтируемому сантехническому прибору. К душевой кабинке, ванне, умывальникам и раковинам подводят холодное и горячее водоснабжение. К стиральной машинке – автомату и бачку унитаза подают исключительно холодную воду.
При наличии в квартире полотенцесушителя его следует подключить к коллектору ГВС. Систему дополнительно в случае необходимости укомплектовывают фильтрами, редукторами и другими устройствами, способствующими беспроблемному функционированию водопроводов.
Между коллектором и потребителями располагают запорную арматуру, позволяющую перекрывать воду на отдельном конкретном участке при возникновении потребности в этом.
В некоторых случаях при устройстве водопровода в квартире лучшим решением будет сочетание коллекторной схемы разводки с тройниковой. Для этого к одному из ответвлений коллектора вместо одного подключают нескольких потребителей и последовательно соединяют их трубами.
Но в итоге у этой части водопроводной системы будут те же недостатки, что у тройниковой схемы. Например, при возникновении аварийной ситуации приходится полностью отключать данную часть магистрали.
Расчет труб
Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.
Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:
- Минимально допустимое давление – 0,3 ат.
- Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
- Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
- Потеря напора в отборно-учетном узле – 0,25 ат.
- При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
- Запас по напору для самой дальней точки – не менее двухкратного.
Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.
Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.
Нужно только иметь в виду, что на сей счет есть аж три СНиПа с одинаковым индексом: 2.04.01-85, 2.04.01-85(2000) и 2.04.01-85* «Актуализированная редакция СНиП 2.04.01-85 (Domestic water supply and drainage systems in buildings)». Правильный – СНиП последний.
Диаметры
Какое сечение должны иметь трубы для водоснабжения загородного дома?
Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:
- Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;
Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)
- Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;
Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.
- При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.
В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм
Условный проход и внешний диаметр
«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».
В зависимости от типа труб для их маркировки используются абсолютно разные параметры:
Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);
Условный проход примерно соответствует внутреннему диаметру стальной трубы
Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).
Наружный и внутренний диаметр различаются на удвоенную толщину стенки
Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.
Установка фильтров
Вне зависимости от вида используемых смесителей, за вентилями все равно должны устанавливаться фильтры на водопровод. Дело в том, что различные мелкие примеси, присутствующие в воде, могут очень быстро привести в негодность любой кран, не говоря уже о многочисленных незначительных засорениях, от которых придется регулярно избавляться.
В качестве фильтров лучше всего подойдут обычные устройства грубой очистки. Нет никакого смысла в дорогих многоуровневых системах, которые могут предлагать в магазине – вполне достаточно будет обычной нержавеющей сетки и небольшого отстойника для сбора шлака.
Монтаж канализации
Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:
- уклон к стояку 2 см по вертикали на 1 м длины;
- использование раструбных труб серого цвета для внутренней канализации;
- направление раструбов от стояка;
- диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
- применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
- использование отводов 45° для изгиба канализации в одном горизонтальном уровне.
Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:
- монтаж 110 мм участка до унитаза;
- установка тройника с переходом на диаметр 50 мм;
- разводка инженерной системы вдоль стены до самого дальнего потребителя.
В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.
Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.
По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.
Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.
Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».
Последние статьи
Сфера использования железобетонных изделий крайне широка, и на данный момент эта продукция активно применяется в самых разных направлениях. Сказывается тот факт, что по своим физическим свойствам эти…
Почему стоит арендовать выделенный сервер в США
Размещение сайта или сервиса на качественном хостинге является залогом его стабильной успешной работы. Некоторые крупные проекты лучше размещать не на стандартом хостинге, а на выделенном сервере….
Столешница из керамогранита: то, что нужно на кухне
Можно с уверенностью говорить о том, что столешница – это композиционный центр кухни
К тому же очень важно следить за тем, чтобы она отличалась не только эстетической привлекательностью, но и…
Передовые современные клиники комплексной медицины и обследования назвали специалисты
Медицинские услуги, подобно многим другим сторонам нашей жизни, подверглись большому влиянию современных технологий. Благодаря последним сегодня удаётся решать такие проблемы, которые ещё совсем…
Интернет-казино – все, что нужно знать геймеру для игры и победы
Игроку только лишь останется сделать конкретный выбор – сыграть на денежные средства или же выбрать демонстрационный формат.
Самый интересный азартный игровой софт
Виртуальные игровые аппараты…
Составление схемы разводки водопровода: что учитывать
Схема прокладки — это проект поступления горячей и холодной воды от центрального стояка к точкам разбора. Количество потребителей у каждого домовладельца разное. Упрощенный вариант включает раковину, умывальник, ванну и унитаз в туалете.
Схема разводки водопровода.
Планировки помещений последних лет предусматривают наличие 2 санузлов, что создает дополнительную нагрузку на систему водоснабжения. Кухня все чаще оборудуется посудомоечной и стиральной машиной, ванная — душевой кабиной с различным уровнем комфорта.
Прокладка может выполняться 2 способами: открытым и закрытым. В случае протечки или поломки прибора найти дефектный участок при скрытой проводке можно по наличию мокрого пятна на поверхности стен, а устранить без схемы разводки будет проблематично. Это одна из ключевых причин, по которой не стоит отказываться от составления исполнительной карты сантехнических работ.
Что для этого нужно знать:
- Материал трубопровода (сталь, пластик, медь, металлопластик).
- Размеры входного патрубка.
- Тип разводки и способы подключения (фитинговый, сварка, пайка и др.).
- Величина рабочего напора на входе в квартиру (понадобится при выборе материала).
- Для полимерных систем — количество соединений.
- Наличие мест пересечения с электропроводкой и возможные способы обхода.
- Точное место установки и тип бытового прибора.
Что сантехники называют точкой
Монтаж водопровода оценивают количеством точек подключения. Причем мнения о значении этого термина у заказчика и сантехника разные.
В широком понимании — это число бытовых приборов плюс запорная арматура. По мнению слесаря, к этому нужно добавить подвод холодной и горячей воды, а также врезку канализации, т. е., чтобы установить умывальник в сметном расчете, необходимо предусмотреть подсоединение 3 точек. Причем сборка самого прибора (корпус) оплачивается отдельно.
Типы трубных разводок
Разводка водопровода в квартире в зависимости от количества приборов может быть выполнена несколькими способами:
- коллекторным;
- тройниковым, или последовательным;
- комбинированным (совмещенным).
Коллекторная схема предусматривает подачу воды через специально оборудованный распределитель. К нему через запорную арматуру подключают каждый из установленных приборов.
Коллекторная схема обеспечивает подачу воды с помощью специального распределителя.
Последовательная проводка осуществляется с помощью общей трубы, проложенной внизу по периметру помещения, а от нее через тройник отдельными сегментами подсоединяют сантехнику.
Комбинированный способ — это когда унитаз и умывальник в туалете подключают последовательно, а ванну, душ, стиральную машину — через коллектор.
Коллекторная разводка
По своей конструкции коллектор — это отрезок трубы, один конец которой подсоединен к стояку, а другой заканчивается шаровым краном для стравливания воздуха. По всей длине прибора установлены запорные краны, которыми в процессе эксплуатации можно выборочно начинать или прекращать поступление воды.
Применение коллекторной разводки позволяет получить следующие преимущества:
- Компактное расположение системы управления подачей.
- Постоянное давление в сети.
- В случае аварийной ситуации возможность отключения только одного прибора.
Тройниковая разводка
Тройниковый способ используют при малом количестве потребителей и открытой схеме прокладки. От стояка через коренной кран подключают трубу, от которой последовательно через отводы подсоединяют сантехническое оборудование.
Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки.
Преимущества:
- низкая себестоимость;
- простота монтажа и возможность сборки конструкции своими руками;
- компактность в сравнении с коллекторной системой.
Что еще нужно учесть
Помимо схемы и типа разводки, при прокладке водоснабжения необходимо определиться с трубами, из которых будет собрана магистраль. В зависимости от материального потенциала заказчика выбор материала можно осуществить в пользу металлопластиковых или полипропиленовых конструкций.
Оборудование домашнего водопровода из полимерных компонентов позволит избежать высокой трудоемкости и большого количества инструмента, необходимого при работе с металлическими профилями.
Если остановились на пластике, то помимо труб нужно рассчитать и приобрести необходимое количество соединений. Каждый из материалов предусматривает свой способ стыковки секций. Наиболее доступный метод для самостоятельной сборки — это соединение профилей и подключение приборов с помощью фитингов.
Учет и контроль
Отборно-учетный узел состоит из запорного вентиля, фильтра грубой очистки, счетчика воды и обратного клапана. Собирается, как показано на рисунке. На каждом из приборов указывается направление тока воды для него, его обязательно нужно соблюдать при сборке.
`img-5`
Отборно-учетный узел водопровода в сборе
Узел собирают с гидроизоляцией соединений лентой ФУМ и так же подключают к стояку, перекрыв предварительно воду; перед подачей воды нужно не забыть перекрыть запорный вентиль. Это единственная операция, и кратковременная, требующая отключения подачи воды соседям по стояку.
Для холодной и горячей воды нужны отдельные узлы счетчиков. Крайне желательно, чтобы счетчики и рукояти вентилей были выделены цветом. Показания счетчиков должны быть ясно читаемы без каких-либо дополнительных операций (съем люка и т.п.), поэтому часто приходится заранее собирать часть цельного трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояку. Помимо труб и паяльника для этого понадобятся переходные муфты с пластика на металл МРВ – муфта резьбовая внутренняя. Пластик же к узлам учета подключается при помощи МРН – муфт резьбовых наружных.
Счетчики продаются опломбированными, но это не значит, что можно сразу же звонить в водоканал и платить за воду по расходу. Заводская пломба для того (умельцами-то русская земля богата), чтобы никто не влез в счетчик и не подкрутил или не подпилил там что-нибудь. Заводскую пломбу нужно беречь; без нее счетчик считается негодным, как и без сертификата на него.
По установке водомеров нужно заявить в водоканал и вызвать его инспектора. Пользоваться водой до его прихода можно, инспектору не нужны нулевые показания, он запишет начальные, опломбирует своей пломбой счетчик и слив фильтра. Оплата за воду по расходу пойдет после регистрации приборов учета.
ГМС, аквастоп, фильтр
Хотя конструкция ГМС неразборная и не позволяет с ее помощью воровать воду, и опломбировке это устройство не подлежит, подключение ГМС до счетчика недопустимо: шламом может забиться турбинка счетчика. ГМС с колбовым фильтром подключают после приборов учета; фильтр – сразу после ГМС. Аквастоп можно подключить сразу после фильтра, но, если он электродинамический, магнитное поле ГМС может вызывать его ложное срабатывание, но относить аквастоп далеко от стояка смысла нет: на прорыв до него он не реагирует.
Монтаж
Перейдем к монтажу водопровода. Здесь тоже есть тонкости, связанные с монтажом соединений своими руками — свои для каждого типа труб.
Узнать больше о тонкостях монтажа систем водоснабжения можно из видео в этой статье.
Оцинковка
Проблемы может вызвать, прежде всего, герметизация соединений. Чтобы она была долговечной, используйте Тангит Унилок — или сантехнический лен с пропиткой краской (как вариант — силиконовым герметиком). Пропитка не дает органическому волокну выгорать при длительном нагреве и гнить при контакте с конденсатом на холодной воде.
Пропитанный краской лен служит неограниченно долго
Металлопластик
Типовая ошибка при его монтаже на компрессионных фитингах — нарезка труб ножовкой вместо трубореза и пренебрежение калибратором. Если неровно отрезанная и сохранившая овальность после разматывания из бухты труба с неснятой внутренней фаской надевается на штуцер фитинга, она вырывает из пазов уплотнительные кольца.
В результате соединение на горячей воде дает течь уже через несколько циклов нагрева и последующего охлаждения.

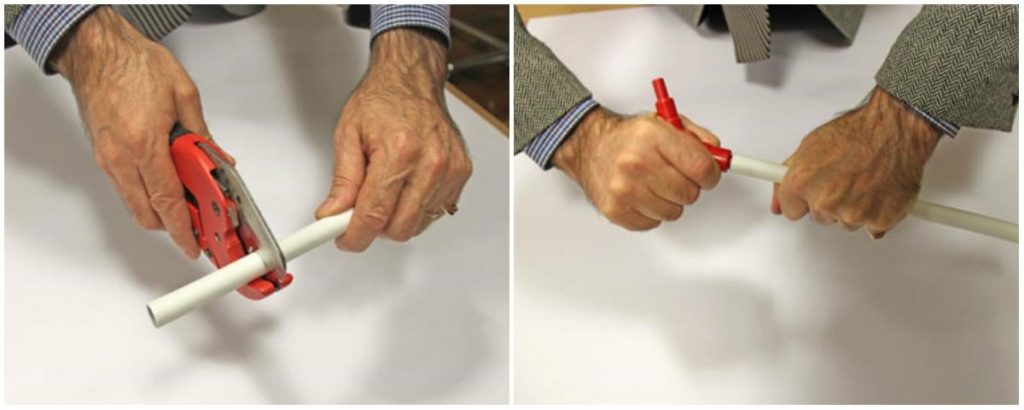

Правильная резка и калибровка металлопластиковой трубы
Полипропилен
У его соединения фитингами под пайку тоже есть несколько тонкостей:
Время нагрева нужно отмерять в точном соответствии с приведенной ниже таблицей. Иначе вы получите или непропай, или наплыв расплавленного пластика внутри трубы;
Время нагрева и охлаждения полипропиленовых труб и фитингов
Трубы с алюминиевым армированием перед пайкой нужно зачистить с помощью шейвера (если фольга находится близко к внешней поверхности трубы) или торцевателя (если она находится между двумя слоями полимера примерно одинаковой толщины). Инструкция связана с низкой стойкостью алюминия к щелочным средам: коррозия армирующего слоя при его контакте с водой приведет к расслоению трубы. Зачистка же позволяет сварить фитинг непосредственно с внутренним слоем полипропилена;
Труба с зачищенным с помощью шейвера наружным армированием
Температура пайки полипропилена — 260 градусов. На паяльнике с терморегулятором нужно выставить именно это значение.
Такой хомут не будет препятствовать удлинению трубы при ее нагреве
Составление схемы разводки водопровода
При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.
Что сантехники называют точкой
Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. “Точка” может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.
Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит . Цена прокладки трубопровода также зависит от сложности работ.
Схемы разводки трубопровода
Всего различают 2 способа подачи воды в квартиру от стояка:
Такая разводка труб водоснабжения в квартирах многоквартирных домов предполагает, что к каждому потребителю подводится отдельная труба. Благодаря тому, что на пути от стояка к выходу из трубопровода напор не отсекается дополнительными подключениями, давление всегда одинаковое и достаточное.
Тройниковая
Предполагается, что от стояка холодной и горячей воды отходит по одной трубе, которая в дальнейшем разветвляется по числу потребителей. Метод прост в исполнении, малозатратен, и поэтому популярен. Однако давление будет скакать, если включить дополнительный сантехнический прибор, что неудобно.
Способы монтажа водопроводной системы
В условиях ограниченной площади, где в ванной возникают трудности при размещении бытовой техники, более предпочтительным считается монтаж водоснабжения закрытым способом. В данном случае предварительно проводится штробление стен, куда позднее укладываются трубы. Такой подход позволяет скрыть наличие труб в помещении, они располагаются под финишным покрытием. Трубы из меди, металлопластика, ПВХ с прессованными переходами следует монтировать внутри стен.
Преимущества монтажа скрытым способом:
- сохранение полезного пространства, возможность размещения сантехники непосредственно к стенам;
- сохранение эстетичного внешнего вида — достигается за счет сокрытия водопровода под настенным покрытием;
- сохранение целостности пластиковых труб при пожаре.
Недостатки метода:
- отсутствие возможности использования стали;
- высокая стоимость;
- сложность монтажа при применении неразъемных соединений;
- необходимость проведения ремонта после устранение каждой неисправности водопроводной системы;
- риск повреждения водопровода при сверлении стеновой поверхности;
- отсутствие возможности проверки, устранения протечки водопроводной системы.
Установка трубопровода в штробах имеет большое количество недостатков. В основном они связаны с необходимостью больших затрат при ремонте стен. Процедура устранения утечки замена трубопровода требует значительных вложений.
Преимущества монтажа разводки открытым способом:
- возможность использования труб из разных материалов;
- возможность быстрого выявления протечки;
- простота монтажа, экономия времени за счет отсутствия необходимости в штроблении стен;
- простота ремонта;
- возможность присоединения дополнительной линии без необходимости штробления и проведения ремонта.
Недостатки метода:
- ограничение полезной площади;
- риск повреждения водопровода при возникновении пожара.
