Устройство перегородок из ГКЛ по металлическому каркасу: 11 шагов

Каркас двухслойной перегородки

Каркас двухслойной перегородки может быть выполнен толщиной 50/75/100 мм с использование соответствующих профилей ПС 50/75/100 мм.

По самому определению данного типа перегородки каркас делается в один профиль шириной. По потолку и полу границы перегородки монтируются направляющие профили (ПН). Стоечные профили (ПС) вставляются в профили ПН строго вертикально и прикрепляются к ним просекателем или клоп-шурупами, по 8 штук на одну стойку.

Важно, чтобы края листов ГКЛ при креплении на каркас попадали на середину профилей. Из этих соображений, выбирается шаг между стойками каркаса и установка дополнительных горизонтальных профилей между стойками

Мы знаем, что размеры гипсокартонного листа хорошо делятся на 600, поэтому и расстояние между профилями каркаса перегородки логично выбрать кратно этой цифре – 600.

Важно! По технологии, нормальный шаг стоек в перегородках высотой до 4 метров, должен быть 600 мм, но не менее 250 мм, для любого размера профилей ПС. В подтверждении ловите таблицу

Монтаж гипсокартона на каркас

В большинстве случаев для выравнивания стен используется именно этот метод. Порядок монтажных работ при этом будет следующим:

• На потолке проводится линия внутреннего края листа гипсокартона. Расстояние от стены при этом не может быть меньше толщины профиля, то есть 30 мм.
• По этой линии прикручивается направляющий профиль UD. С нашей линией должна совпадать его наружная граница, а сам он окажется между стеной и отметкой.
• Используя отвес, вычерчивается такая же линия на полу и прикручивается еще один UD профиль. Если все сделать аккуратно, то профили окажутся в единой вертикальной плоскости.

• Производится установка вертикальных стоек. Каждый лист гипсокартона должен быть прикручен к трем таким стойкам из профиля CD: одна располагается по центру листа, а две по краям. При стандартной ширине гипсокартона 120 мм вертикальные стойки нужно установить через каждые 60 мм. К профилям, расположенным по краям, будут крепиться и примыкающие листы. Вертикальность профилей проверяют с помощью уровня.
• Стойки фиксируются при помощи просекателя либо саморезов. Для того чтобы каркас приобрел жесткость, каждую стойку необходимо связать со стеной посредством кронштейнов. Их крепят к стене на дюбеля с шагом 500–600 мм. В дальнейшем их края загибаются и крепятся к профилям при помощи саморезов. При этом надо избежать искривления стоек, контролируя уровнем их вертикальность.

После того как каркас готов, в него закладывается утеплитель, если это было предусмотрено одной из задач возведения конструкции, и прикручивается гипсокартон.

Листы гипсокартона крепятся к каркасу саморезами длиной 30–35 мм. Расстояние между точками крепления не должно превышать 20 см, чаще всего выбирают шаг 10–15 см.

Шляпки саморезов необходимо углубить в лист на несколько миллиметров.

Преимущества гипсокартонных перегородок

Эти конструкции имеют довольно много важных преимуществ, о которых следует помнить. Приведем лишь наиболее явные и важные:

1. Прекрасная звукоизоляция. Достаточно установить металлический каркас с одним слоем гипсокартона толщиной в 12 миллиметров, чтобы добиться звукопоглощения до 47 дБ. Если же нашить на каркас двойной слой материала, этот показатель увеличится до 45 дБ.
2. Материал отличается крайне малым весом. В отличие от кирпичных и бетонных перегородок, гипсокартонные довольно легки (лист площадью в 1 квадратный метр весит от 25 до 50 кг, в зависимости от толщины), что позволяет не создавать значительной нагрузки на несущую конструкцию.
3. Гипсокартон имеет ровную поверхность, которая прекрасно подходит для покрытия любым отделочным материалом – от краски и обоев до плит из декоративного камня.
4. Современный гипсокартон является негорючим материалом, что повышает безопасность его использования.
5. Сравнительно большая пористость позволяет относить его к группе «дышащих» материалов. То есть, он не только пропускает пар, но и впитывает в себя избыток влаги из воздуха, а при необходимости отдает её, делая микроклимат в комнате более стабильным.
6. Простота монтажа – ещё более важный показатель. Любое помещение можно преобразить до неузнаваемости за считанные часы. И далеко не всегда нужно прибегать к помощи специалистов, тратя лишние деньги. Можно возвести перегородки из гипсокартона своими руками – достаточно иметь простейшие инструменты и хотя бы начальные навыки в области строительства. При этом количество строительного мусора при работе минимально.

Как видите – достоинства таких перегородок весьма многочисленны

Но не менее важно иметь представление и о недостатках, чтобы впоследствии не сожалеть о неудачном выборе

Нюансы реализации

У гипрока существует один недостаток – его не рекомендуется использовать в местах повышенной влажности. Но технологии развиваются и на рынке всё чаще можно встретить влагостойкий гипсокартон. Такой с успехом можно использовать даже в ванных. Толщина материала составляет всё те же 12,5 мм, а вот цена, безусловно, выше.

Немного фантазии и вкуса и стены из гипсокартона будут не только делить пространство, но и нести очень полезную функциональную нагрузку при размещении на них источников освещения, например

Создаваемые из гипсокартона перегородки – вполне надёжные конструкции, но не испытывайте их на удар и влагоустойчивость. (см. также статью Как делаются полки из гипсокартона: последовательность работ и полезные советы )

Относитесь к своему творению с большим уважением. Всё точно рассчитайте, просмотрите видео на нашем сайте и с холодной головой приступите к работе, имея достаточный запас времени.

Расчет конструкции

В случае необходимости возведения конструкции на стене, первую линию нужно наносить по всему периметру пола с определенным отступом от стены. Размер этого отступа рассчитывается очень просто: место, которое нужно оставить для прокладки различных коммуникаций прибавляется к толщине ГКЛ. На противоположных стенах проводимые линии монтажа должны идти параллельно друг к другу. После этого разметка, сделанная на полу, зеркально переноситься на потолок, для этого применяется плотницкий отвес.

Образовавшиеся горизонтальные линии будут показывать места для крепления направляющих. А вертикальная разметка самой поверхности стены с примерным шагом в 40-60 см, определяет места монтажа стоечных профилей. Для проведения расчета шага нужно учитывать размеры ГКЛ, чтобы каждый был закреплен минимум на 3 рейки по одной из разметки.

Если же листы имеют не более 50 см ширины, значит, достаточно проводить крепления всего на 2 профиля. Точки монтажа подвесов нужно отметить на стоечной разметке примерно через каждые 45 см. Направляющая рейка должна использоваться сверху и снизу окон, а также над дверьми.

Аналогично со стенами, подвесные потолки должны учитывать возможность для прокладки в зазоре вентиляционных коммуникаций или электрических проводов. С целью получения максимально ровной поверхности, нужно точно соблюдать уровень. Расчет шага подвесной конструкции проводится так же как и стоечный. Его разметка наносится на плоскость, где отмечаются не только места крепления подвесов, но и всех осветительных приборов.

Основные методы звукоизоляции перегородок из ГКЛ

Толщина перегородки также зависит от используемого звукоизоляционного материала. Звукоизоляционные материалы также используются в перегородках для разделения помещений. Используется либо пенопласт, либо стекловата. Срок службы перегородки зависит от того, насколько хорошо она собрана

Важно учитывать толщину звукоизоляционного слоя, плотность и качество материала. В большинстве случаев используется минеральная вата, поскольку она имеет плотные волокна

Для лучшей звукоизоляции рекомендуется использовать двойной каркас. Нужно использовать двойное прошивание стен по внешним сторонам.

Наращивание высоты каркаса гипсокартонной перегородки

Что делать если высота профиля меньше высоты потолка? В этом случае необходимо нарастить каркас до нужной высоты. Как это сделать? Давайте рассмотрим основные моменты этой работы.

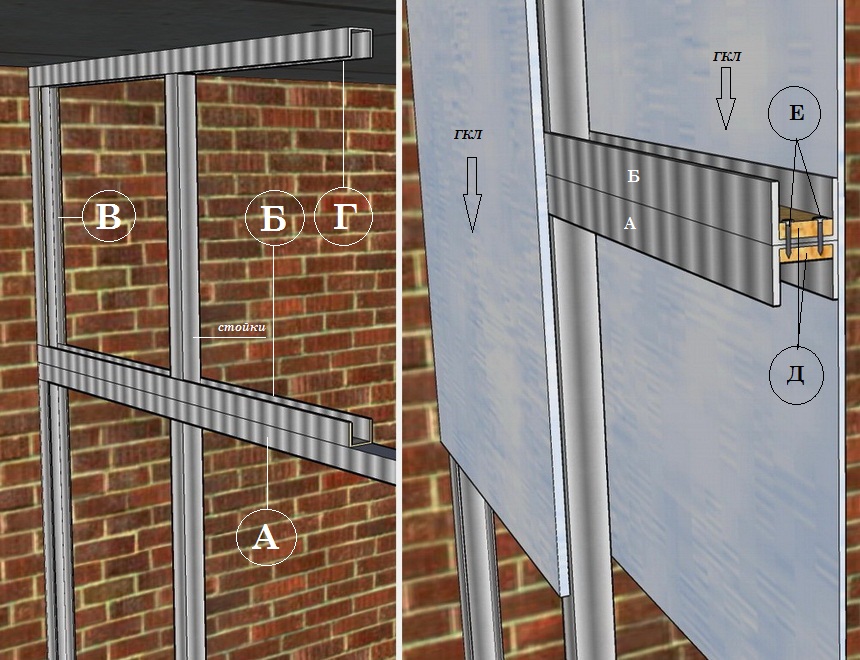

Чтобы нарастить каркас до нужного размера, можно поступить следующим образом (как один из вариантов). Сделав основной каркас к верхней направляющей (А) этого каркаса крепится направляющая (Б). Соединять между собой направляющие (А и Б) желательно через деревянные вставки, сделанные из реек (Д) толщиной не менее 25 мм (как показано на рисунке 16 справа). Крепление осуществляется с помощью саморезов (Е).

Далее устанавливается боковая стойка (В). Ориентировать эту стойку относительно основному каркасу можно с помощью уровня, чтобы оба каркаса имели одинаковую вертикальность. После установки и крепления боковой стойки устанавливается направляющая (Г), ориентировать эту направляющую относительно направляющих (А и Б) можно с помощью отвеса или уровня.

Когда обвязка составного каркаса готова, устанавливают вертикальные стойки и проводят обшивку каркаса листами ГКЛ. В этом случае лист гипсокартона должен быть цельным в месте соединения каркасов, что придаст дополнительную жесткость соединения.

Материалы и инструменты для работы

Сначала следует выяснить, что понадобится в работе. Главное – специально разработанный для использования под основание металлический профиль. Применяется два вида:

• больший (W) – для устройства каркасов перегородок;
• меньший (D) – для облицовки потолков и стен.

Для каждого основного типоразмера разработали дополнительные типы:

• направляющий (U);
• несущий (C).

Чтобы возвести простую перестенку своими руками понадобятся перекладины типа UW и CW. Если планируется широкая конструкция, да еще с проведением коммуникаций, используют UD и CD.

Для построения стенки выбирают гипсокартон размером 12,5 мм. Если зонирование планируется во влажных помещениях, допускается использовать только влагостойкий гипсокартон (зеленого цвета).

Инструменты

Потребуются инструменты:

• перфоратор;
• рулетка;
• уровень длиной 120 см и 80 см;
• леска либо толстая нить (веревка);
• нож строительный;
• отвес;
• дрель или шуруповерт;
• ножовка по металлу;
• наждачная бумага.

Особенности профилей для перегородок

Чтобы создать надежный каркас для перегородки, следует выбрать качественные рейки, способные оптимально перенести предстоящие нагрузки

На какие же параметры и особенности следует обращать внимание при покупке:

1. Покрытие. Металлические рейки, как правило, покрываются цинком, но его содержание у различных производителей разное. Качественные изделия покрываются составом, имеющим 99% цинка, недорогие же стройматериалы обрабатываются смесями с 30% данного элемента. Чтобы весь каркас не подвергся коррозии и ржавлению, следует подбирать максимально защищенные рейки.
2. Толщина. Чем толще металлическая рейка, тем прочней и устойчивей получится конструкция. Оптимальным вариантом для легких сооружений считается 0,55 мм, если же на возводимую стену будет ложиться повышенная нагрузка, рекомендуется использовать при монтаже элементы до 0,8 мм.
3. Перфорация. Наличие такой накатки значительно понижает качество и прочностные характеристики реек. Не нужно покупать перфорированные ПН и ПС для сооружения каркаса, подобные элементы можно использовать только в качестве вспомогательных.

На что еще следует обращать внимание, чтобы подобрать оптимальные по качеству ПН и ПС:

• сожмите рейку: она должна быть жесткой и минимально отвечать на давление;
• ярко выраженные ребра на изделии значительно повышают прочностные характеристики;
• покрытие должно ярко блестеть на свету, мутная поверхность будет говорить о некачественности материала;
• чем шире направляющий профиль, тем прочней получится стена, — для перегородки рекомендуется выбирать ПН-75 или ПН-100.

вернуться к содержанию

Необходимые материалы

Для монтажа гипсокартона на металлический каркас нужно купить:

• ГКЛ стеновой толщиной не менее 12 мм (если работы планируется проводить в помещениях с высокой влажностью, лучше взять влагостойкий ГКЛ).
• Профили CD (к ним крепятся листы гипсокартона) и UD (в качестве направляющих по периметру).
• Крепления для бетонных или кирпичных стен – дюбель-гвозди «грибок», самый оптимальный размер – 6×60 мм.
• Подвесы стеновые оцинкованные (иначе их называют «скобами»).
• Соединительные элементы для профилей типа «краб».
• Саморезы для соединения профилей – «блошки», они также оцинкованные.
• Каленые черные саморезы по металлу длиной 25 мм для крепления гипсокартона.
• Материал для теплоизоляции (минеральная вата, пенопласт, пенополистирольные плиты, паробарьер и другие изоляционные средства).
• Грунтовка глубокого проникновения.

Монтаж на профиль

Отечественный рынок предлагает следующие типы профиля:

• Направляющий П-образный UD-27.
• Каркасный CD-60.
• Направляющий для стоек UW-40. Возможные варианты поперечного сечения – 50, 75, 100 мм.
• Несущие стойки CW-50. Поперечное сечение 50, 75, 100 мм.

Последние два варианта применяют для формирования простенков с нуля, а первые два – для сборки каркаса на готовых стенах.

В ходе работ также применяются специальные крепежные элементы:

• «Краб» соединяет между собой каркасный профиль под прямым углом.
• Ленточные кронштейны с отверстиями.

Как выполняется установка обрешетки:

• Разметка периметра комнаты. Лазерным уровнем (или обычным пузырьковым с правилом) проверяются все плоскости помещения. Определяются наиболее выступающие области поверхностей стен. Относительно этих областей под уровень, с соблюдением углов размечаются места крепления каркасного профиля на стены, на пол и потолок наносятся контрольные линии для установки направляющих. Расстояние между стеновыми планками – 60 см, шаг крепежа такой же. Следует учитывать стандартный размер листа (120х250 см) и размечать стену таким образом, чтобы профиль обязательно попадал в места стыков ГКЛ.
• Установка направляющих. Согласно разметке на пол и потолок крепят направляющие (UD-27). Фиксация выполняется обычными саморезами (50-70 мм), если основание бетонное, используют дюбеля или другой подходящий крепеж.
• Монтаж стоек. В направляющие вставляют каркасный профиль (CD-60) и связывают его со стеной ленточными перфорированными кронштейнами.Непосредственно к стене кронштейн фиксируется обычными саморезами, если нужно, через дюбель (в бетон). Между собой направляющий и каркасный профили соединяются специальными саморезами по металлу (блоха). Все работы выполняют, контролируя плоскость конструкции и уровень каждой стойки.
• Установка перемычек. Перемычки нужны для придания каркасу дополнительной жесткости и обеспечения опоры для стыков листов гипсокартона. Делают перемычки из каркасного профиля (CD-60), для этого в местах примыкания к стоевым в нем срезают (болгаркой или ножницами по металлу) боковые грани. Фиксируют тем же крепежом, что и к стеновым кронштейнам.
• Обшивка гипсокартоном. Стеновые листы (толщина 12,5 мм) укладывают, начиная от одного из углов, как правило, вертикально. Горизонтальный монтаж также возможен, главное, чтобы на стыках была жесткая опора на профиль. Крепеж выполняется саморезами по металлу таким образом, чтобы шляпка с легка утапливалась в лист (около1 мм). Если утопить больше, головка самореза провалиться и не будет выполнять своей функции. Для удобства в продаже есть специальные биты, ограничивающие глубину погружения. Подрезка листов по краям выполняется обычным ножом, можно обойным. Расстояние между саморезами не больше 40 см в любом перпендикулярном направлении.

Сложные криволинейные конструкции формируются специальным профилем. Он есть в продаже, но не везде, да и стоят подобные системы немало. Поэтому для создания фигурной отделки гипсокартоном чаще используют обычный профиль (CD-60) и листы оцинкованного металла. Необходимую форму этим материалам придают, подрезая в нужных местах ножницами или болгаркой.

Декоративные перегородки из гипсокартона

Задача декоративной конструкции – украсить помещение, придать комнате изысканности и шарма. При этом перегородка может быть как изогнутая, так и прямая. После финишной отделки конструкцию часто украшают интересной облицовкой. Таким образом, создается функциональный и стильный интерьер. Если комната небольшая, при выборе декоративных материалов лучше остановиться на пастельных, нейтральных тонах.

При разработке дизайна перегородки, кроме гипсокартона в конструкцию можно включить следующие материалы:

• зеркала;
• витражи;
• узорчатые, ажурные простенки;
• стеклоблоки.

Гипсокартоная перегородка со стеклянными окнами визуально делает комнату больше и светлее Источник design-homes.ru Декоративная перегородка из гипсокартона для зонирования пространства сделает дом уникальным. Конструкции могут быть любого размера и формы, самые популярные виды:

Арочные. Подойдут в интерьер комнаты в американском стиле. В помещении должно быть достаточно места и освещения.

Арочная конструкция преображает квартиру, делает помещение похожим на сказку Источник prorab.help

Изогнутые, фигурные. Криволинейная конструкция дополнит пространство в стиле модерн. Художественные формы перегородок облагородят комнату. Перегородку можно украсить зеркалами и витражами.

Гипсокартон податливый материал, из которого могут получиться уникальные, художественные перегородки по индивидуальному эскизу Источник design-homes.ru

Угловые, Г-образные. Хорошо смотрятся в квартире, оформленной в стиле арт-деко. Дизайн такого помещения любит точеные геометрические линии, идеальную симметрию. Торшеры и интересные бра подойдут в роли декоративного украшения для отдельных зон комнаты.

Перегородка из гипсокартона отлично делит пространство между гостиной и прихожей, яркая раскраска делает конструкцию притягательной и оригинальной Источник design-homes.ru

Полукруглые будут уместны в комнате классического стиля и барокко. Конструкцию можно соединить с потолком и украсить золотыми завитками. Если пространство позволяет можно возвести колонны из гипсокартона.

Полукруглая перегородка из гипсокартона отлично смотрится в просторной гостиной Источник sdelaipotolok.com

Прямые. Перегородки подойдут для минималистических и скандинавских комнат. Конструкция может быть в виде стеллажа для книг или ниши для скрытой гардеробной. Чаще перегородки красят белой краской, для визуального расширения пространства.

В прямой перегородке из гипсокартона может разместиться стеллаж для декоративных аксессуаров, приглушенное освещение ниш добавит комнате таинственности Источник peregorodkainfo.ru

Лестничные. Конструкция, примыкающая к лестничному проему, служит одновременно перилами и разграничивающей перегородкой. Такой лестницей безопасно и приятно пользоваться.

Перегородки из гипсокартнона впишутся в любой интерьер, осталось придумать какая конструкция подойдет больше для той или иной комнаты Источник design-homes.ru

Выравнивание стен гипсокартоном

Часто при строительстве или ремонте планировка поверхности стены или перегородки гораздо проще выполнима с использованием ГКЛ, чем штукатуркой. Обычно это делается также с применением каркаса, когда производится крепление гипсокартона к стене на профиль. Перед тем, как крепить профиль к стене, нужно определить точку ближайшего расположения его к стене и установить напольные и потолочные направляющие. Тогда установка стоек не вызовет проблем, поскольку все они конструктивно уже отдалены от стен.

Далее все операции выполняются также, как при установке стены. Следует заметить, что обычная толщина гипсокартона для стены составляет 12,5 мм и не представляется причин для ее уменьшения или увеличения.

В результате выполненных работ получается ровная стена и остается только подготовить ее поверхность к нанесению финишного покрытия.

Имеется способ, как выровнять стену гипсокартоном без каркаса. Должно заметить, что качество поверхности основания должно быть достаточно высоким. Перед тем, как крепить гипсокартон к стене без профилей, нужно тщательно удалить все выступы, которые этому могут быть помехой. Технологи установки может быть такой:

• приложить к стене деталь из ГКЛ и просверлить крепежные отверстия. При этом на базовой поверхности останутся следы от сверла, которые и будут метками для крепежных отверстий;
• снять деталь и по этим меткам просверлить отверстия для установки пластиковых вставок;
• нанести на стену клеевой состав на цементной или гипсовой основе, разровнять гребенчатым шпателем. Можно также использовать и полиуретановый клей;
• установить деталь на место, закрепить ее винтами.

Заполнение стены

При установке листов гипсокартона на деревянный каркас требования, нормы и технология такие же. Отличие только в правилах монтажа самой основы стены, но работа с листами та же. Листы замеряются обычной рулеткой или длинной металлической линейкой. Последняя точнее. После проверки размеров листа (это обязательная процедура, так как возможны небольшие отклонения от стандарта) проводится раскрой.

Вариант выполнения высокой стены

Режут листы для перегородки ножом либо пилой. Нож проведет линию аккуратно, но не сможет пройти материал насквозь. Потому им режут с двух сторон с учетом фасок или создают прямой угол среза. В завершении деталь откалывают. Для выполнения круглых отверстий используют дрель. Хотя профессионалы рекомендуют перфоратор, который более эффективен при работе с твердыми материалами.

Нередко дизайн помещения предусматривает фигурные линии. Для отверстий сложных очертаний применяют прокалывающую пилу. Если требуется изменить угол наклона кромки, то применяют обычный рубанок. Работают с ним аккуратно, чтобы не испортить край.

При обшивании основы плиты устанавливают вертикально и прикручивают с помощью отвертки или шуруповерта. Детали подгоняют друг к другу, стараясь не оставлять широких щелей. Мелкие промежутки не составят проблемы, так как впоследствии заполняются шпаклевкой.

Зазор между стыками листов составляет 1 см, чтобы не создавать лишнее напряжение в материале. Монтаж предусматривает, что каждый лист устанавливается на расстоянии 1 см от пола. Не больше и не меньше. Потом под конструкцию перегородки прокладывают ровную деревянную рейку этой толщины.

Особенности конструкции каркаса для перегородки в 2 слоя ГКЛ

Нет никаких особенностей каркаса перегородки из двух слоев гипсокартона. Всё те же общие правила работы с металлическими каркасами гипсокартонных конструкций:

• Сторона профиля ПН, соприкасающегося при монтаже со стеной (полом) должна проклеиваться звукоизоляционной лентой типа Дихтунгсбанд (о звукоизоляционной ленте тут);
• В каркас перегородки обязательно укладывается слой звукоизолятора. Он доложен плотно занимать место между листами гипсократона;
• Головки шурупов утапливаются в листе ГКЛ на 2-3 мм;
• Швы между листами первого слоя не проклеиваются;
• Швы между листами второго слоя, проклеиваются малярной лентой и шпаклюются, лучше гипсовой шпаклевкой типа Фугенфугель. Как заделывать швы тут;
• Вся поверхность перегородки шпаклюется шпаклевкой по гиспокартону необходимое количество раз, чтобы достичь технологической ровности. Как шпаклевать гиспокартон тут.

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

1. Один слой гипсокартона.
2. Два слоя.
3. Три слоя ГКЛ.
4. Один слой влагостойкого гипсокартона на одном каркасе.
5. Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
6. Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции. По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Материалы для установки гипсокартонной перегородки

Основной материал для монтажа гипсокартонной перегородки – это листы. Их делят на несколько типов по разным показателям. Главный из них – это толщина. Если конструкция возводится в чисто декоративных целях, в ней не будет двери, а по бокам не предусмотрены полки и другие тяжелые детали, то толщина изделия может быть минимальной.

Вне зависимости от типа используемого гипсокартона, строители выделяют ряд преимуществ этого материала:

• с ним легко работать;
• можно добиться отличной звукоизоляции;
• листы мало весят;
• стоимость даже самого уникального, огнестойкого и обработанного от влажности покрытия намного ниже, чем цена на стекло или натуральное дерево;
• при монтаже создается каркас, в котором легко спрятать любые коммуникации;
• возведение перегородки – процесс не пыльный, нужен минимальный набор инструментов;
• ГКЛ листы подлежат любой отделке, можно даже приклеить на гипсокартон кафель.

Оптимальная толщина для листов – 12 мм. Такой материал используется в помещениях с нормальными показателями влажности. Если перегородку делают в ванной или душевой, нужно взять влагостойкий гипсокартон (он отличается нежным мятным цветом).

Марка листов	Размер	Толщина
ГКЛ (стандартный)	12,5 мм	2500 х 1200 мм
ГКЛ (гибкий)	6 мм	2400 х 1200 мм
ГКЛВ (устойчивый к влаге)	12,5 мм	2500 х 1200 мм
ГКЛ (прямая кромка)	12,5 мм	2500 х 1200 мм
ГКЛО (огнестойкий)	12,5 мм	2500 х 1200 мм, либо 2600 х 1200 мм

Виды гипсокартонов

Следующий важнейший материал – это профиль. Обычные потолочные профили нельзя использовать, так как они обладают недостаточной надежностью. Чаще всего применяют армированные направляющие и стоечные профили из металла. Они бывают разного типа и толщины – от 50 х 40 мм до 100 х 40 мм.

Дополнительные материалы:

• дюбеля;
• саморезы с пресс-шайбой;
• саморезы для металла;
• уплотнительная лента и армирующая лента для швов;
• акриловая грунтовка;
• шпатлевка;
• сетка-серпянка для заделки швов.

Инструменты, необходимые для возведения перегородки, отмечены отдельным пунктом.

Инструменты необходимые для работы

При монтаже перегородки из ГКЛ используются строительные инструменты.

Лучше не заменять их подручными средствами, а приготовить всё заранее:

• специальные ножницы для разрезания металлического профиля – болгарка испортит верхнее покрытие, а ножницы режут более деликатно;
• строительный угольник для нанесения точной разметки;
• металлическая линейка не менее 50 см;
• шуруповерт для установки саморезов;
• строительный уровень для точной установки конструкции;
• карандаш или маркер для разметки;
• отвес;
• электрический лобзик для обработки ГКЛ и брусков;
• средний шпатель;
• наждачная бумага мелкой и средней зернистости для обработки швов и листов;
• грунтовка для подготовки к финишной отделке;
• рубанок с косым лезвием;
• нож или пила для ГКЛ;
• электродрель с несколькими сверлами;
• рулетка и метр;
• молоток и набор отверток.

Этот набор инструментов и оборудования для монтажа перегородки используется, если она прямая, без кривых форм и дополнительных углов. Дополнительно можно купить заклепочник для обработки металлического профиля.

https://youtube.com/watch?v=Xax0g8JeZeg

Необходимый инструмент

Облицовка стен гипсокартоном по металлическому каркасу невозможна без специального оборудования. Если вы хотите зашить ГКЛ всего одну стену в комнате, то это займет совсем мало времени, поэтому инструмент можно взять напрокат или занять у соседей.

• Перфоратор с буром диаметром, который соответствует диаметру и длине дюбелей, можно использовать дрель с ударным механизмом.
• Шуруповерт с крестовой битой.
• Строительный уровень длиной минимум 60 см.
• Рулетка.
• Правило.
• Отвес.
• Карандаш или маркер, маркировочная нить.
• Стремянка или строительные леса.
• Молоток, отвертка, строительный нож и набор сменных лезвий.
• Ножницы по металлу – необходимы для отрезания профиля нужной длины.
• Толстая прочная длинная нить.

Разметка перегородки

1. Разметка перегородки делается на полу, потолке и стенах. Линия разметки станет линией крепления направляющего профиля ПН (CW). Если не планируется делать перегородку до потолка, то разметка потолка не нужна.

Примечание: Хотя мы рассматриваем технологию монтажа перегородки компании Кнауф, можно использовать профили Гипрок. Маркировка профилей Гипрок указаны в скобках.

2. На прочном полу, нарисуйте линию планируемой перегородки. Линия разметки показывает не край самой перегородки, а линию крепления профиля ПН. Если важна точность получаемых размеров отсеченной части комнаты, то не забудьте дать припуск на толщину листов гипсокартона.

3. На линии разметки нанесите дверные проемы. При монтаже каркаса под дверной проем нужно понимать следующее. Дверь не навешивается на «голый» профиль, она просто не будет на нем держаться. Для установки двери в каркасе делается следующая конструкция.

4. К основному каркасу перегородки, со стороны установки двери устанавливаются дополнительные профили с вложенными в них брусками, по размеру профиля. Вверху проема, также крепиться поперечный профиль. Эту особенность разметки нужно также нанести на разметку перегородки.

5. После разметки пола, переходим на потолок. Основная задача, при переносе разметки на потолок это соблюсти точную вертикальность разметки. Для этого используйте лазерный уровень или «старый, добрый» строительный овес с конусным грузом.

Для нанесения линии на потолок используйте отбивочный шнур.

6. Завершается разметка нанесением линии разметки на стены. Они должны быть строго вертикальны и при этом должны соединить линию разметки на полу и потолке.

Разметка сделана, переходим к монтажу каркаса.

Монтируем гипсокартонные листы

Перед тем, как приступить к монтажу самого гипсокартона, необходимо определить места розеток и выключателей, а также сделать разводку проводов. Точки, где планируется установить выключатель, пометьте на стене. Позже напротив них будут сделаны вырезы в ГКЛ. Ни в коем случае не прокладывайте провода внутри профиля, так как в будущем сюда будут закручиваться шурупы.

Гипсокартонные листы прикручиваются саморезами так, чтобы, с одной стороны, сильно не “утопить их внутрь листа, а с другой – чтобы их шляпки не выступали за пределы картона. В противном случае со временем ржавчина от шурупа проявится на поверхности стены. Обычно шляпка уходит в толщу листа на 1мм. Стыки между листами, укрепляются серпянкой или армирующей бумажной лентой и покрываются шпаклевкой. После высыхания шпаклевка наносится тонким слоем на всю стену, предварительно прогрунтованную.

Слой строительной смеси необходим для того, чтобы стены из гипсокартона можно было покрасить или оклеить обоями. При замене обоев шпаклевка не даст повредить слой картона на самом листе и после ее высыхания можно приступать к отделочным работам. Монтаж стены из гипсокартона завершен.

В статье мы обозначили лишь основные моменты выравнивания стен. У наших специалистов на отделку гипсокартоном средней комнаты уходит всего пару дней, в то время как человеку без опыта на это могут понадобиться недели. Кроме того, существует масса нюансов, несоблюдение которых, часто приводит к порче материала и необходимости постоянно возвращаться к предыдущим этапам, переделывая уже, казалось бы, завершенную работу. Будьте внимательны!

Количество саморезов для перегородки

Важно понимать, что для закрепления листов гипсокартона понадобятся саморезы гипсокартон-металл различной длины. Для первого слоя нужны саморезы типа TN 25 мм, для второго слоя саморезы типа TN 35 (или 45) мм

Напоминаю:

• Листы крепятся к каркасу по горизонтали и вертикали;
• Шаг между шурупами не более 250 мм. Такая технология;
• При этом от горизонтального края листов шурупы должны отстоять не менее чем на 15 мм. От вертикального края не менее 10 мм. Это исключить облом краёв листа;
• Смещение рядов вертикальных креплений шурупов, на стыках двух листов, должно быть не менее 10 мм. Это усилит конструкцию.

Что нужно для монтажа перегородки из ГКЛ?

Таблица 1. Необходимые материалы для работ

Название	Внешний вид	Применение
Гипсокартон		В зависимости от условий эксплуатации может применяться обычный или влагостойкий ГКЛ. Для сооружения перегородок применяется стеновой материал толщиной 12,5 мм.
Профиль ПП 60/27		Используется в качестве стоечного профиля при сооружении перегородочных конструкций
Профиль направляющий ПН		Подбирается шириной 28, 50, 75 или 100 мм в соответствии с шириной используемого стоечного профиля. Чаще всего используют ПН 27х28.
«Серпянка»		Предназначена для армирования швов между гипсокартонными листами
Звуко- и теплоизоляционный материал		Минеральная вата в плитах или рулонах для звукоизоляции перегородочной конструкции.

Монтаж перегородок из гипсокартона не требует наличия какого-либо дорогостоящего оборудования, достаточно стандартного набора инструментов, которые есть практически у каждого домашнего мастера:

• Монтажный или острый канцелярский нож для резки ГКЛ.
• Дрель для сверления отверстий.
• Шуруповерт для крепления гипсокартонных листов к каркасу.
• Строительный уровень.
• Ручная ножовка или электролобзик.
• Ножницы по металлу для резки профиля.
• Шпатель для заделки стыков.

Нагрузка

Величина усилий, приходящихся на ГКЛ, складывается из веса самого материала, а также массы различных предметов, которые могут быть размещены на нём.

К таковым относятся картины, полки под бытовую технику или домашнюю утварь, и другие подобные вещи.

Исходя из этого, следует выбирать большую толщину гипсокартона при увеличенной нагрузке, приходящейся на лист.

Например, если предполагается разместить большое количество картин или фотографий, предпочтение следует отдать в пользу изделия толщиной 9,5 мм.

Под полку с телевизором целесообразно применить размер 12,5 мм.

Для монтажа ГКЛ применяются два основных варианта крепления:

• Установка на каркас;
• Фиксация на основании посредством клеевых составов.
