Как установить сплит-систему (кондиционер) самостоятельно

Как проложить трубы

Прокладка труб кондиционера

Медные трубы нарезают с запасом на изгибы (запас примерно метровый). Выгибая трубки, следует применять специальные инструменты, чтобы не возникли вмятины, складки, морщины, растягивания меди.

Дальше на эти трубки натягивают для теплоизоляции пенополиуретановые шланги. Здесь поролон не подходит, ведь срок эксплуатации этого уплотнителя небольшой. Затем на трубки надевают резьбовые фланцы таким образом, чтобы резьба располагалась у конца трубки.

Развальцовка

Развальцовку трубок следует выполнять крайне аккуратно, нельзя допускать образование в металле канавок и трещин. Гайка должна надеваться на вальцовку без усилий. Затягивать ее желательно динамометрическим ключом, тогда из гайки не станет выдавливаться развальцованное соединение.

И наконец к патрубку стока подсоединяется отрезок пластиковой трубы, обладающей армированным корпусом. Крепится резьбовым фланцем (если он имеется в комплекте) или же куском термоусаживаемой трубы. Дренажную трубку необходимо отвести от несущей стены подальше.

Пришло время завести трубы в отверстие и выровнять. С наружной стороны стены трубы крепятся к стене хомутами, крепление должно быть плотным (рядом проходит электрический кабель). Трубопровод подсоединяется к внешнему блоку. Свободные места в отверстии заполняют силиконом или же монтажной пеной.

Проверка на герметичность

Наружные соединения проверяются на герметичность обычным способом: используются велосипедный нанос и мыльный раствор. Если обнаружится пропускание воздуха, нужно будет плотнее затянуть резьбу. По завершении проверки мыльный раствор вытирают тряпкой или салфеткой.

Закачка хладагента

Закачка хладагента

Пришло время закачать хладагент из баллона в систему. Следует подключить к баллону переходник, затем манометр. После этого резервуар заполняется. Нужно отслеживать давление.

После завершения этого процесса на кондиционере включается автомат-разъединитель. Дальше происходит самостоятельный вход системы в тестовый режим.

Можно рассчитывать, что система заработает без сбоев. То есть отметится равномерная циркуляция охлажденных воздушных потоков. Тогда можно закрывать проделанные в стене отверстия, прибрать мусор и наслаждаться комфортным микроклиматом.

Видео: Монтаж кондиционера своими руками:

Основные ошибки подключения и их исправление

Самостоятельный монтаж сплит-систем и привлечение к работе неопытных установщиков оборачивается ошибками подключения. Типичные недочеты:

• Размещение внутреннего блока в нише, вблизи шкафов и другой габаритной мебели. Нарушение циркуляции воздуха приводит к обмерзанию деталей, появлению течи. Рациональный вариант — выполнить перестановку. Передвинуть мебель проще, чем установить внутренний модуль на новом месте.
• Отсутствие качественной теплоизоляции трубопровода и места вывода наружу приводит к появлению конденсата. Повышенная влажность провоцирует развитие грибка.
• Некачественная развальцовка ухудшает циркуляцию фреона, трубки плохо прилегают штуцерам. Происходит утечка хладагента.
• Заломы (перегибы) магистрали снижают пропускную способность трассы, увеличивают нагрузку на компрессор. Агрегат, работающий в ненормальном режиме быстро изнашивается и ломается.
• Недостаточное количество хладагента. Протяженность трубопровода свыше норматива требует пропорционального повышения количества фреона. Недостаток хладагента снижает производительность кондиционера. Необходимо выполнить дозаправку системы.
• Появление влаги под внутренним блоком в следствии перекоса при монтаже. Кондиционер установлен не горизонтально, конденсат из поддона стекает на пол.
• Появление стука от наружного блока из-за слабого крепежа или установки на вибрирующее основание без специальных подкладок. Ситуация требует скорого исправления недочетов. Крепеж подтягивают до надежного уровня.
• Внешняя стена мокнет. Короткий дренажный шланг провоцирует стекание влаги по фасаду. Трубку удлиняют до 80 см, исключая намокание несущей стены. В зимнее время шланг может замерзнуть, если предусмотрена эксплуатация сплит-системы в холодный период, необходим греющий кабель.
• Установка кондиционера в помещении, где находятся приборы с высокочастотными колебаниями (сверлильные станки, сварочные аппараты).
• Поток холодного воздуха создает сквозняк. Исправит проблему корректировка положения заслонок передней панели.

Прокладка фреоновой трассы и дренажа

Хладагент, отвечающий за отведение тепла, циркулирует в системе по трассе из медных труб. Материал продается в бухтах. Отрезается часть по лине магистрали с учетом запаса 20-30 см. Для работы используется труборез. Инструмент нельзя заменить ножовкой, срез будет шероховатым. Любая неровность труб провоцирует утечку фреона. Также существует вероятность попадания внутрь медной стружки. На время монтажных работ края изделий закрываются заглушками.

На каждую трубку надевается утеплитель в виде рукава из пенополиуретана или каучука. Стыки материала проклеиваются армированным скотчем. Теплоизоляция исключает образование конденсата. После утепления на трубы надеваются резьбовые фланцы. Дальше края изделий развальцовывают. Сложную процедуру, требующую опыта и специального инструмента, можно заменит готовым комплектом с трубами, развальцованными на заводе.

Коммуникации располагают двумя способами: скрытым или открытым. В первом случае по линии разметки от кондиционера до отверстия в стене вырезается штроба. Этот вариант оптимален на стадии ремонта, в другом случае не имеет смысла выполнять пыльную и трудоемкую работу. Трубы магистрали прокладываются по стене и скрываются за декоративным пластиковым коробом.

Самый простой вариант организации слива конденсата — выведение дренажного шланга на улицу. При невозможности осуществления процедуры жидкость направляется в канализацию. В этом случае устанавливается сифон, отсекающий неприятные запахи.

Составные части коммуникаций соединяются в общий жгут с помощью скотча, в таком состоянии протаскиваются сквозь отверстие. Для соединения медных труб с сервисными штуцерами блоков используются гайки. При открытии портов подключения внутреннего блока выходит азот, это нормально. Накидные гайки закручиваются ключом, мягкий металл обеспечивает плотное соединение. Аналогичным способом подключаются трубы к внешнему модулю.

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

• Внутренний блок должен размещаться от потолка на расстоянии 20 см;
• Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
• Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

Установка монтажной пластины

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Комплект кондиционера и оборудование для установки

Монтаж внешнего блока кондиционера

Установка прибора собственным трудом — это работа, в которой есть много мелочей, если их упускать, то оно приводит к износу оборудования. Но если вы решились установить его без помощи профессионалов, то советуем придерживаться инструкции, указанной ниже.

В комплект электро-кондиционера входят такие компоненты:

Наружный блок

Внутренний блок

Металлическая рамка

Гайки, саморезы с дюбелями (для крепления рамки)

Дренажные трубки

Пульт для управления аппаратом

При самостоятельной установке механизма требуется дополнение стандартной комплектации. Они состоят из таких компонентов:

• электро-кабели. Чаще всего используют четырех жильные кабели с длиной около 30 см
• кронштейны, для монтажа наружной модели
• Медные трубки с заглушками. Длина трубки соответствует длине трассы
• термоизоляция. Его длина равна длине трассы * 2
• армированный скотч

Медные фитинги для кондиционирования

Если прибор уже куплет, стоит выбрать место для установки. Учитываем такие факторы:

• требования аппарата
• максимальная длинна и ширина боковых частей
• установка наружной части. Не на все здания можно вешать наружный блок. Если некуда его прикрепить, то обычно ставят на балкон

Инструменты и оборудование для работы

Оборудование для установки:

• Перфоратор с буром (длина 45 мм)
• Насос вакуумный
• Коллектор

Набор трубочных изделий, для крепления

Набор труб:

• 2 медные трубы; диаметр одной 6,35мм, другой9,52мм
• Изоляция
• Шланг для дренажа
• Электропроводка
• Кронштейн для крепления

Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Первый этап установки устройства

Перед началом монтажных работ нужно определиться, где установить сплит систему. Для определения самого оптимального места, стоит учесть некоторые факторы.

1. Ни в коем случае нельзя устанавливать внутренний блок системы там, где циркуляция воздуха ограничена. Это возможно из-за близко расположенных шкафов, занавесок или перегородок.
2. Расстояние между оборудованием и ближайшим препятствием не должно быть меньше 1 метра, поскольку холодный воздух, отражаясь от него, быстро вернется обратно, не изменив своей температуры. Из-за этого система будет быстро отключаться, посчитав, что нужный температурный режим достигнут.
3. Внутренний блок системы желательно располагать вдали от того места, где люди проводят основное время.

Установить сплит систему самому несложно, главное соблюдать правильность работы при монтаже. Так при крепеже наружного блока нужно внимательно следить затем, чтобы:

• он располагался на ровной поверхности, а поблизости не было источников тепла или пара;
• блок устанавливался строго горизонтально, поэтому при крепеже к поверхности желательно использовать строительный уровень;
• блок, расположенный снаружи, нельзя крепить вплотную к стене. Расстояние между устройством и стеной не должно быть меньше 10 см. Воздух должен свободно циркулировать в оставленном пространстве.

Во время монтажа внутреннего блока следует выполнять следующие правила:

• при монтаже блока следить за тем. чтобы он располагался строго горизонтально, без уклонов;
• стараться, чтобы расстояние между наружным и внутренним блоком;
• не устанавливать оборудование впритык к потолку или рядом с источниками пара или тепла.

Итак, когда место выбрано, можно приступать непосредственно к монтажным работам. Начать следует с электропроводки. Подключать сплит систему к электросети следует по отдельной, специально выделенной для данного оборудования линии, с обязательной установкой дополнительного автомата в электрическом щите.

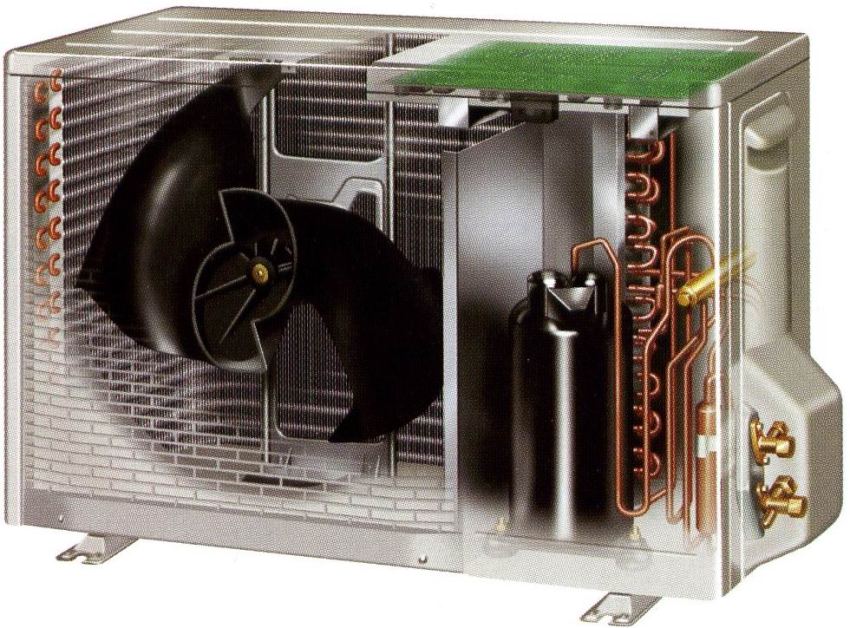

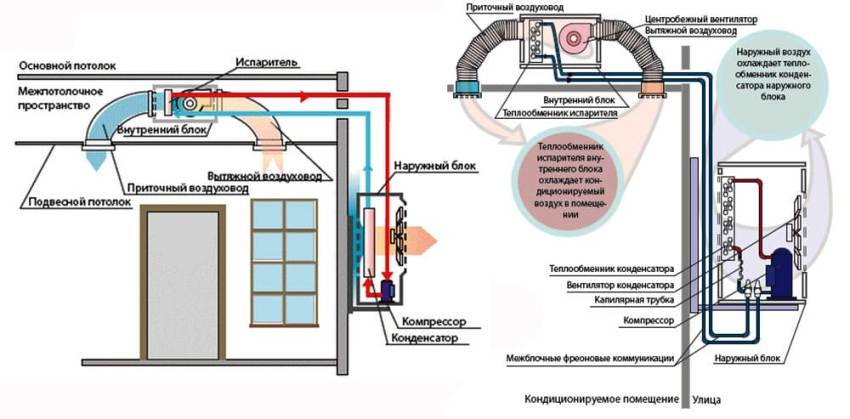

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы

Необходимые инструменты

Чтобы установка сплит системы прошла без задержек, а по прошествии нескольких дней оборудование не вышло из строя, необходимо использовать при работе качественные инструменты. Для установки понадобятся:

— перфоратор с комплектом долот – предстоит проделать отверстия в стене диаметром до 10 сантиметров.

— арматуроискатель (в случае если стена из армированного бетона) – если перфоратор попадет в арматуру, то отверстие придется пробивать заново.

— труборез – резать трубки нужно только им. Если резать трубки для хладагента простой ножовкой, то по краям обязательно останутся частицы металлической стружки, которая приведет к неисправности компрессора.

— набор для развальцовки трубок – если пытаться загибать края трубки подручными инструментами, то не получится достичь полной симметричности.

— шабровка – инструмент, который применяется для зачистки концов трубок. Напильник для этих целей не годятся из-за опасности попадания мелких частиц внутрь компрессора.

— ручной насос (велосипедный) – он пригодится для проверки системы на герметичность.

— вакуумный насос – применяется для создания вакуума системы перед ее заполнением. Многие специалисты советуют просто сделать промывку хладагентом, но она не убирает остатки влаги, и в результате может повредиться компрессор, аналогично ситуации с металлической стружкой.

— индикатор фазы и тестер – эти приборы будут полезны при замене электропроводки.

— манометр.

— трубопровод.

Особенности выбора места для монтажа сплит-системы

Конструкция сплит-системы состоит минимум из двух блоков, и выбирать место необходимо для обоих

При этом необходимо учитывать, как в помещениях распространяется холодный воздух, а также нужно принять во внимание технические требования к размещению кондиционера

Корпус внешнего блока нужно устанавливать так, чтобы он не загораживал вид из окна соседям, а конденсат не должен стекать по стене дома. Однако крепить блок следует в пределах досягаемости из окна или с балкона, так как это оборудование периодически нуждается в обслуживании.

Лучше всего, устанавливать наружный блок с северной или восточной стороны, желательно в нижней части окна. Он должен быть расположен ниже, чем внутренний, и по-возможности в самом прохладном месте фасада дома, в тени от свеса кровли, козырька или стен.

Если монтаж кондиционера своими руками планируется в частном доме, место выбирается обычно, исходя из несущей способности стен. При наличии вентилируемого фасада дома можно использовать особое крепление или навесить внешний блок на цоколь.

Технические требования по выбору месторасположения внутреннего блока:

• от блока до потолка должно быть не менее 15 см (у моделей некоторых производителей не менее 20-30 см);
• до стены сбоку — не менее 30 см;
• до любого препятствия, о которое будет разбиваться поток холодного воздуха — не менее 150 см.

Максимальное расстояние между внутренним и внешним блоками обычно составляет 6 метров, если производителем не указаны другие данные. Соблюдение всех условий обеспечит бесперебойную работу сплит-системы.

Правила установки наружного блока кондиционера

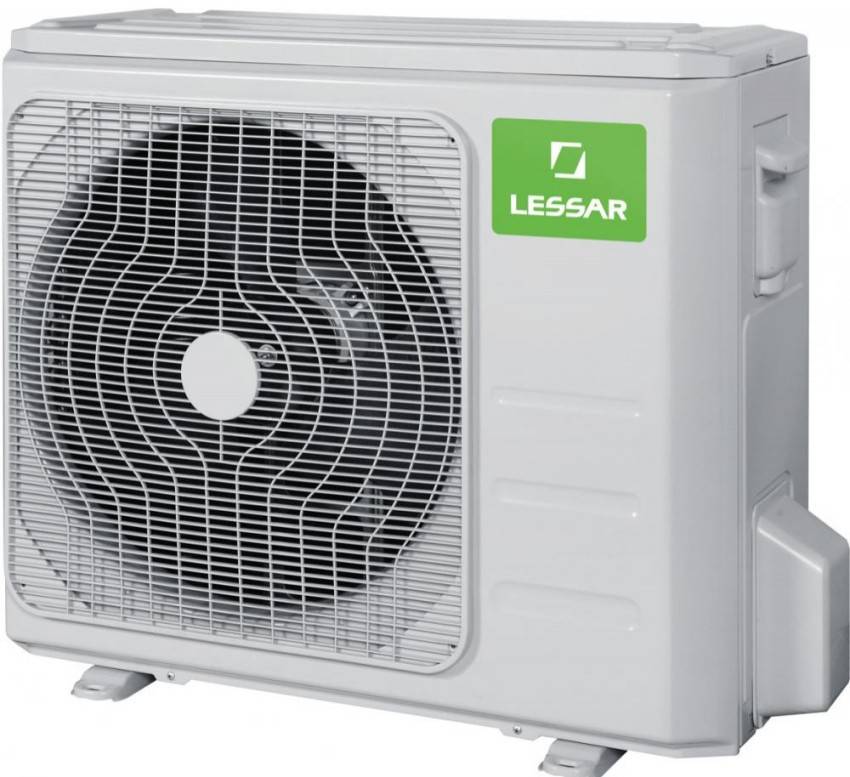

Устройство наружного блока

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

Правила установки наружного блока кондиционера

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше

Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую. Установка наружного блока на стену здания

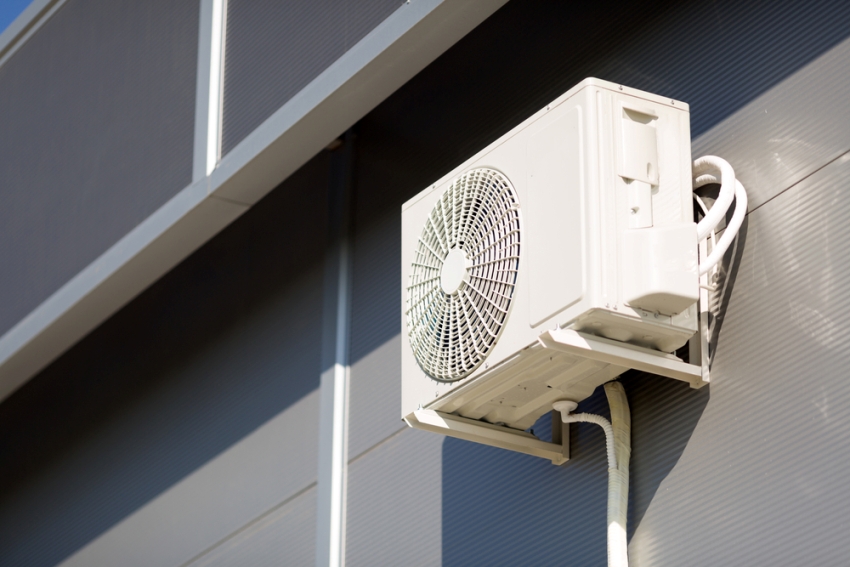

Установка наружного блока на стену здания

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

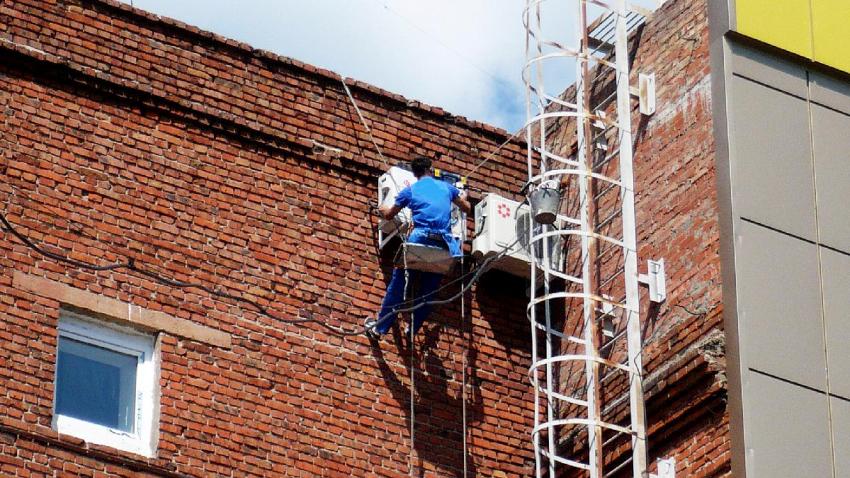

Монтаж можно осуществлять исключительно при наличии необходимой страховки

Инструменты и материалы

При установке кондиционера приходится выполнять широкий спектр работ, для этого надо запастись:

• рулеткой, уровнем, карандашом;
• перфоратором с комплектом буров, штроборезом + алмазными дисками и пылесосом;
• инструментом для работы с трубами (вальцовкой, труборезом, трубогибом, шабровкой);
• инструментом для монтажа холодильного оборудования (течеискателем, вакуумным насосом с манометрическим коллектором и зарядным цилиндром);
• оснащением для пайки (пропано — кислородной или иной газовой горелкой, медно-фосфорным припоем, содержащим не менее 5% серебра);
• крепежными элементами (анкера, болты) и инструментом для их монтажа.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

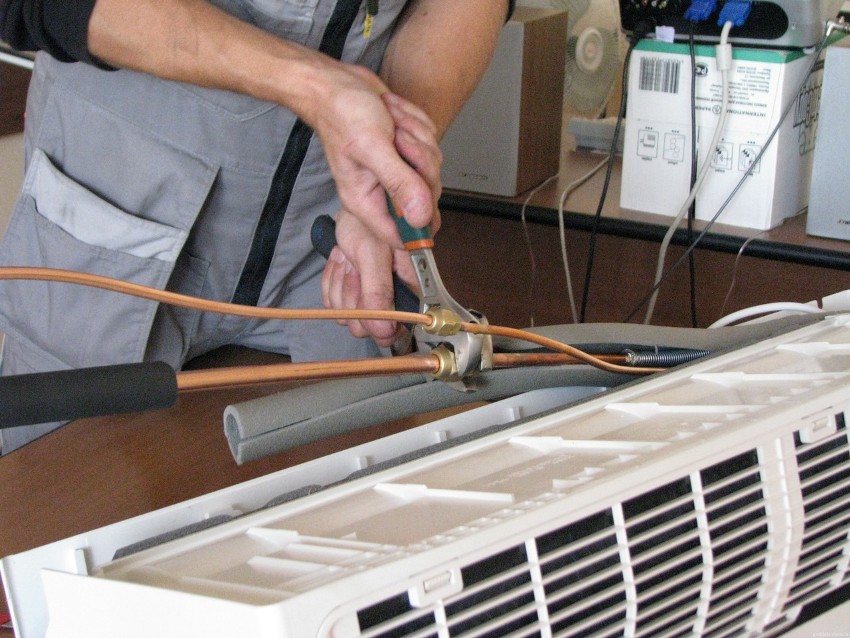

Медные трубки подключаются к внутреннему блоку кондиционера

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

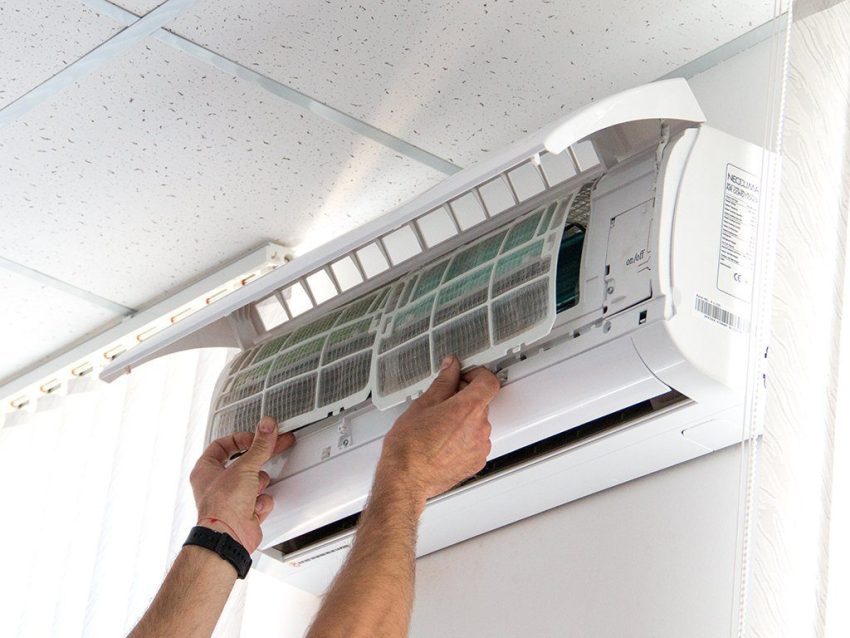

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Установка внешнего блока кондиционера

Отбросив в сторону альпинистов, героев-одиночек, установить кондиционер на стену будет сложно рядовому обывателю. Давайте смотреть. Типичный внешний блок входит посередине окон типичной высотки, от любой рамы получается 30 см до кронштейна. Небольшое расстояние мерками взрослого человека. Без усилий сможет мужчина продырявить стену перфоратором, забить анкеры. Сложность могут вызвать химические анкеры, под которые необходимо хорошенько прочистить отверстие, предваряя закладку клеящего вещества.

Однако методики применяются редко. Чаще используются традиционные стальные анкеры количеством четырех или более штук. Кронштейн незамысловатый, напоминает букву Г. На полках двух деталей четырьмя болтами — по два с каждой стороны — крепится внешний блок кондиционера

Важно достать крепления, тогда опасения вправе отбросить. Аналогично, с левого окна ведется процесс стыковки, запуска системы

Лучше, нежели склоняться с ключом, целуя подоконник, рискуя выпасть.

Вид монтажа наружного блока

Ставшая стандартной установка под окно имеет одно весомое преимущество: сравнительно просто водрузить внешний блок кондиционера. Затягивать болты сложно (далеко тянуться), открыть/закрыть вентили – проблема. Следовательно, демонтаж приржавевших креплений проходит непросто. Без страховки высовываться опасно. В случае установки между окнами, первое место сложностью занимает процесс водворения внешнего блока на кронштейны. Жители желают остудить квартиру летней порой, сверху громоздится этажерка внешних блоков.

Проще установить кондиционер на балкон, нигде в законодательстве нельзя найти запрет. Ходят слухи – потому что информационно-правовой портал власти поленились создать – запрещено ставить внешний блок на утепленной лоджии! Имейся три окна, одно прямо напротив оборудования, вроде бы можно ставить. Извиняемся за правовую неразбериху. Видимо, власти думают, раз незнание закона не освобождает от ответственности, вовсе незачем просвещать народ. Авось, дурак нарушит – можно будет подшить административное дело. Не верите? Попробуйте найти в поисковике номер закона, регламентирующего установку, исключая общие слова о необходимости согласования (на фасаде). Авторы бросили после получасового исследования.

Закон точно был, ходят слухи: текст отменили в 2013 году, форумчане гадают, что будет несоблюдающим нормы. Спрашивать адвокатов бесполезно, юристы разводят руками. Нормативная база города Москвы больше радует: документы имеются, но первой редакции. Понять, следуя поправкам, куда вносить новые строки, прочитать фрагмент невероятно сложно. Поэтому скажем: в 2007 году жильцов обязали согласовывать установку на фасадах любого инженерного оборудования, что дальше, Бог знает. Поэтому вопрос, как установить кондиционер своими руками, начали бы нормативной базой, затем перебирайте варианты. Заметьте: фирму-установщика вообще не интересует, ответственность несет собственник жилья.

Надеемся, внесли ясность, как установить кондиционер самостоятельно. Наиболее рьяным читателям рекомендуем самостоятельно посетить сайт mosopen.ru. Разброд и запутанная трактовке юридических терминов заставляют удивляться, что законность существует.

Фото установки кондиционера своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Установка внешнего блока кондиционера своими силами:

Внешний блок должен быть расположен на заранее определенных и установленных креплениях, расположенных снаружи вашего помещения. В основном принцип простой: блок размещают недалеко от окна — сбоку (лучше всего справа), либо снизу, что делает работу и обслуживание кондиционера максимально удобным.

Но существует нюанс: процесс крепления внешнего блока достаточно трудоёмок, так как, во-первых, для осуществления этого дела требуется ещё один человек (для подстраховки), и во-вторых, сам по себе внешний блок весьма тяжеловесный (20-70 килограмм — зависит от производительности), и поднять его на большую высоту, и тем более установить, без какой-то поддержки – достаточно непростая задача, да и достаточно опасная для жизни, если кондиционер устанавливается на больших высотах. Так что, если не до конца уверены в своих способностях — то лучше обратитесь к специалистам. Если же уверены, то читайте дальше — всё не так сложно, как кажется, установка кондиционера своими руками требует от вас лишь знаний и доли смекалки.

Подстраховка

Итак, первоначально, через открытое отверстие в стене, где необходимо установить внешний блок, следует провести две толстые верёвки (обыкновенные бельевые вполне подойдут). Одну верёвку, с внешней стороны, привяжите к блоку, как следует закрепив. Другой верёвкой перевяжитесь сами, чтобы подстраховаться. Не забудьте проверить страховку перед монтажом блока.

Тем временем, внутренние концы верёвок привяжите к крепкому анкеру кольцевого типа, основательно (не меньше тридцати см, в противном случае анкер попросту вынесет вместе с куском бетона) ввинченному в стену чуть ниже отверстия, сквозь которого проходят верёвки.

Крепление блока

Привязываем уровень к основному кронштейну, чтобы зафиксировать его в вертикальном положении и помечаем фломастером участки отверстий, отведённых под болты. Уже после фиксации кронштейна изображаем отвесную черту на дистанции, примерно соответствующей дистанции между опорами внешнего блока и, поставив второй кронштейн в том же горизонтальном положении, в котором находится первый, делаем соответствующие отметки фломастером на местах потенциальных отверстий

Уже после того, как крепления хорошо зафиксированы, на них в их вне следует осторожно установить внешний блок и закрутить все болты

Также, вполне вероятно, что у вас может просто не быть самой физической возможности зафиксировать все рабочие крепления, всего лишь высунувшись из окна. В таком случае, скорее всего, придётся снимать автоподъёмник, либо нанимать профессиональных альпинистов (впрочем, в наше время многие подростки-любители оказывают подобные услуги за небольшую плату, что достаточно рискованно, хотя установка кондиционера своими руками — это само по себе рискованное предприятие).
