Установка напольного кондиционера: устройство, выбор, правила, схемы, подключение

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

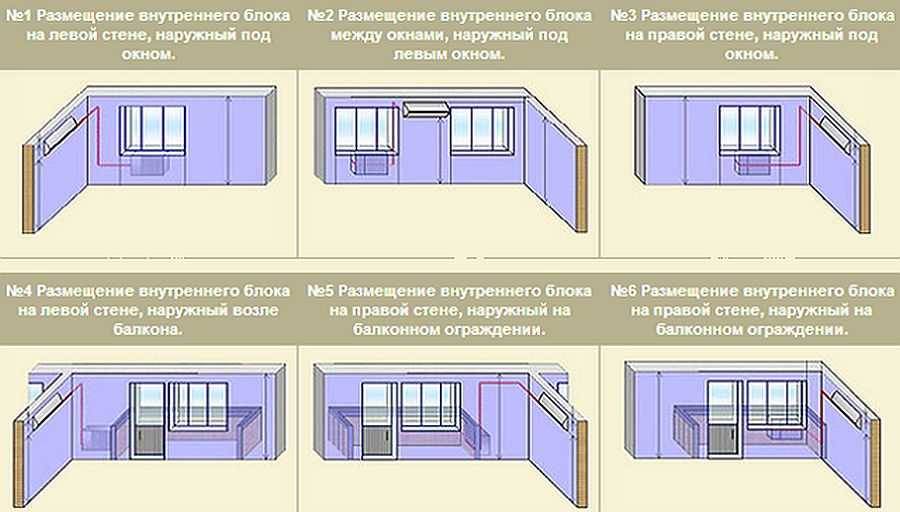

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

• слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
• слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
• справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

• на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
• на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
• под окном. Вариант подходит для помещений без балкона;
• рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционераСовет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

• перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
• труборез с острым лезвием или ножовка по металлу;
• напильник и риммер для подравнивания зазубрин;
• трубогиб или специальная пружина для формирования медных труб;
• дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
• калибратор труб и развальцовщик;
• штроборез, который можно заменить долотом, кувалдой и молотком;
• вакуумный насос для запуска системы кондиционирования;
• отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

• подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
• бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
• изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
• синтетический утеплитель;
• шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
• L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
• крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см

Процесс установки

Хоть монтаж устройства и не требует дополнительных знаний и навыков, следует ознакомиться с основными нюансами установки:

• После завершения установки устройство должно 2 часа находиться в помещении в выключенном состоянии. Только по истечению времени кондиционер можно включать в сеть
• При установке воздуховодной трубы необходимо следить, чтобы на пути не было препятствий для поступления воздушных потоков
• Воздуховод необходимо монтировать в специально оборудованный оконный либо дверной проем.
• Также следует строго следовать прилагаемым к каждому кондиционеру инструкциям

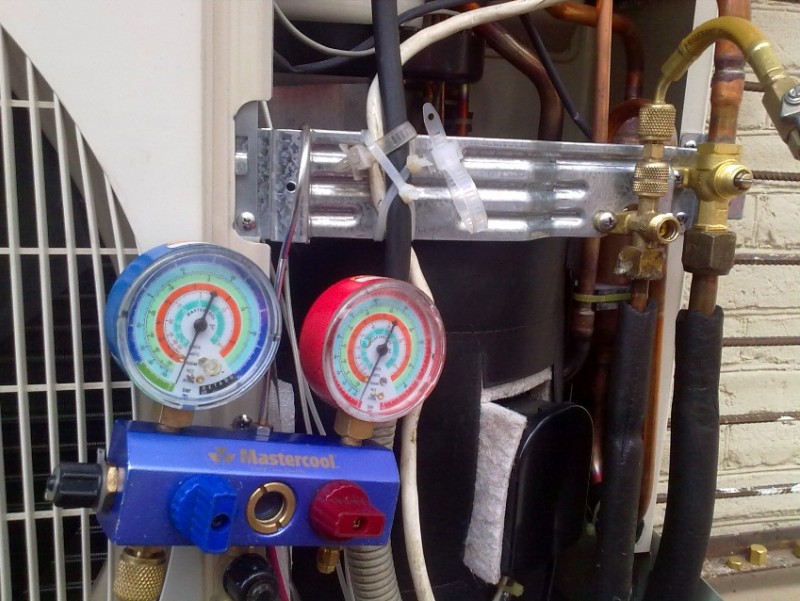

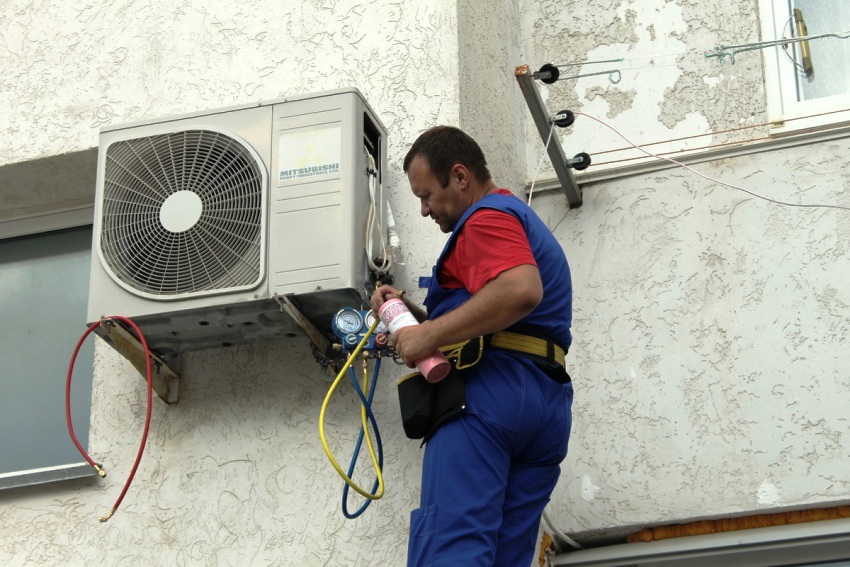

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

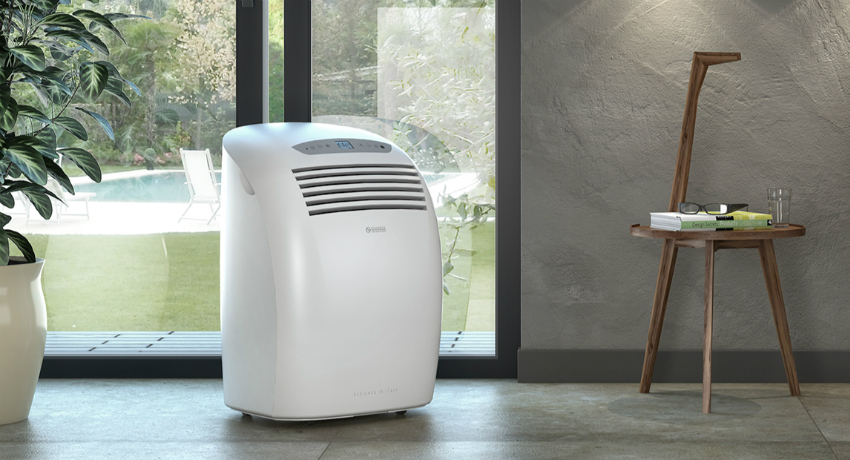

Выбор напольного (мобильного) кондиционера

При выборе мобильного (напольного) кондиционера нужно знать, что они подразделяются на две группы — закрытого и открытого цикла.

Для квартиры лучше приобретать оборудование закрытого цикла. Они имеют более громоздкие воздуховоды, но по стоимости дешевле «истинно мобильных». Да и устанавливать их будет проще.

При покупке необходимо определить, для комнаты какого размера вам необходим кондиционер. Не стоит выбирать мощные модели для небольшого жилого пространства.

Хорошо подумайте также о том, нужны ли вам дополнительные функции кондиционера, такие как увлажнение воздуха или режим нагрева.

Подумайте об удобстве

Если вы планируете держать оборудование не только в одной комнате, то стоит обратить внимание на модели напольных видов с ручками и колесами

Управление кондиционером может быть максимально удобным, если к прибору прилагается пульт.

Уровень шума у разных моделей также может различаться. Не забудьте посмотреть инструкцию. Если в ней написано, что он составляет свыше 50 децибел, то такой прибор лучше не приобретать.

Напольные (мобильные) кондиционеры с закрытым циклом

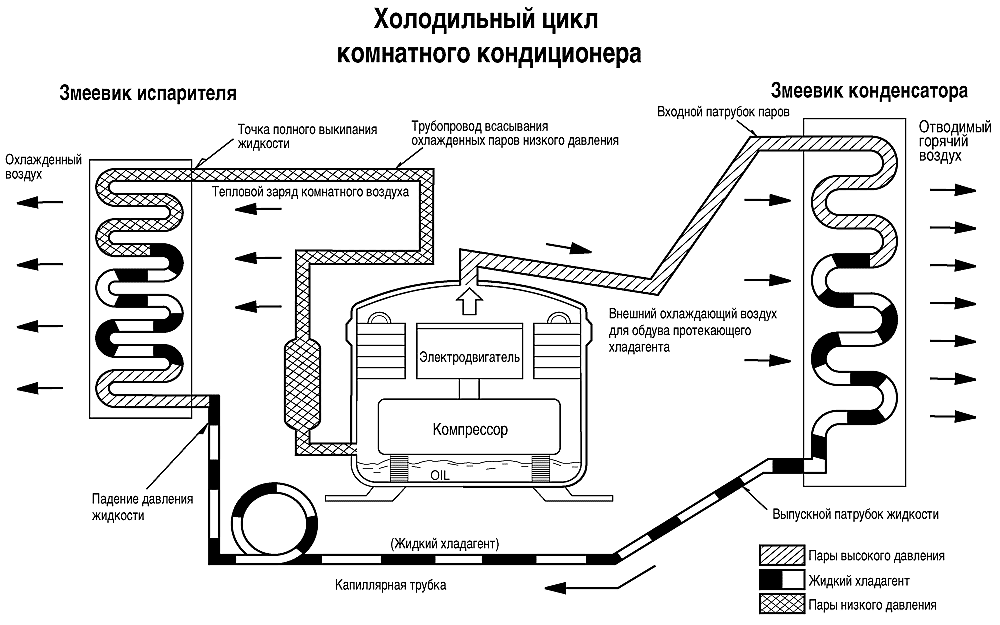

Устройство кондиционера с закрытым циклом

Принцип работы мобильного кондиционера закрытого типа иллюстрирует хорошо известный рисунок, см. справа. Он такой же, как у стационарного сплита или бытового холодильника:

1. Легкокипящий хладоагент (фреон, хладон) через узкое сопло – инжектор – под давлением поступает в испаритель.
2. Хладоагент испаряется, поглощая очень много тепла.
3. Вентилятор гонит при этом через радиатор испарителя воздух, который интенсивно охлаждается и выбрасывается наружу.
4. Компрессор высасывает из испарителя пары хладоагента и накачивает их в конденсатор, создавая значительное давление пара.
5. Второй вентилятор гонит воздух через радиатор конденсатора.
6. Пары хладоагента в конденсаторе охлаждаются ниже критической температуры и сгущаются в жидкость под давлением.
7. Жидкий хладоагент по трубопроводу поступает через инжектор (капилляр) в испаритель, и цикл повторяется.

В стационарных сплитах испаритель – это внутренний блок, а конденсатор – наружный. Разница на вид небольшая, но для понимания дальнейшего существенная, поэтому нам удобнее рассматривать закрытый мобильный кондиционер по упрощенной схеме согласно рис. справа:

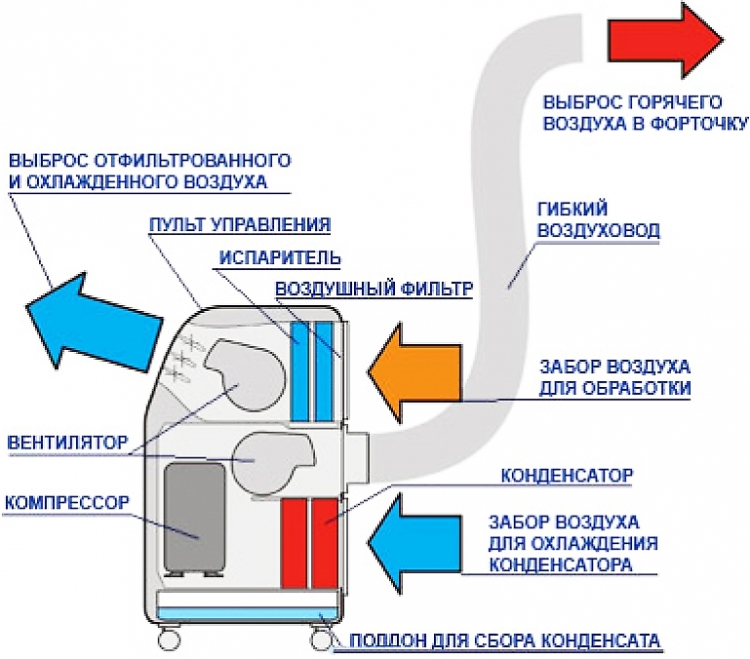

Схема кондиционера с закрытым циклом

• Обрабатываемый воздух поступает в холодный контур через патрубок 1 (воздухозаборник), где от него отнимается тепло.
• Обработанный воздух охлажденным выбрасывается обратно в помещение через окно 4.
• Тепло, отобранное у обрабатываемого воздуха, передается в горячий контур.
• В горячем контуре это тепло передается поступающему в него по патрубку 3 (техническому воздухозаборнику) техническому воздуху.
• С техническим воздухом избыточное тепло выбрасывается наружу через патрубок 2 – выхлопное сопло.

Здесь уже видна существенная разница между стационарной сплит-системой и мобильным «кондюком» – в стационаре холодный и горячий контуры всегда разделены, и смешивание обрабатываемого воздуха с техническим исключено. В мобильном же – вполне возможно. Незнание этого обстоятельства или пренебрежение им и приводят чаще всего к снижению эффективности закрытых «мобильников». Чтобы «тумба» или «чемодан» холодили как следует и не доводили до истерики счетчик, при их установке нужно соблюдать определенные правила, до которых мы и дойдем далее.

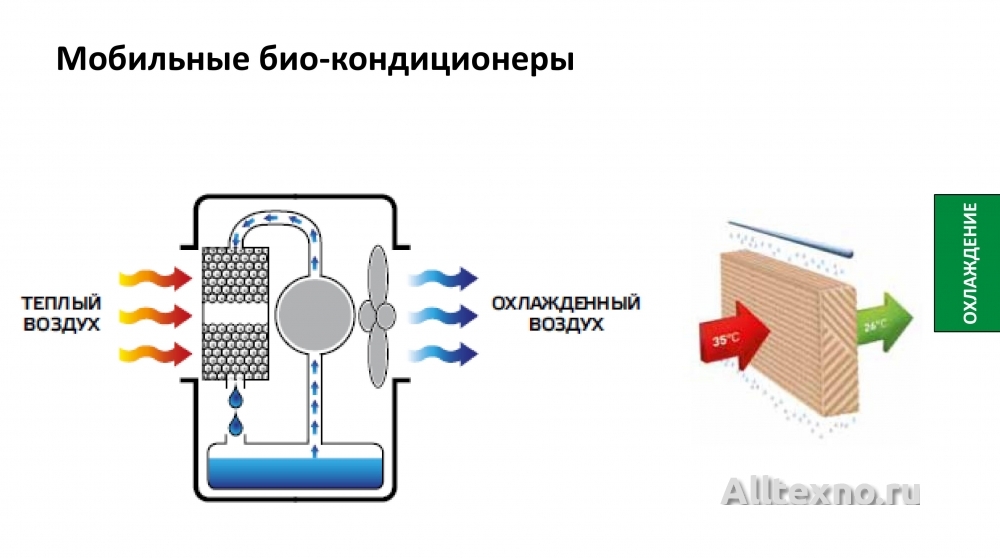

Напольные (мобильные) кондиционеры с открытым циклом

В кондиционере с открытым циклом насос нагнетает в микропористую пластину чистую воду. Общая поверхность пор мембраны огромна – у пластинки размером с книгу она может составлять многие квадратные метры.

Через эту же пластину вентилятор прогоняет воздух. Хотя вода вовсе не легкокипящая жидкость, но вследствие большой поверхности, которую она облипает, испаряется ее немало. А теплота испарения воды очень велика, и воздух интенсивно охлаждается.

У воды есть еще одно аномальное свойство – очень большое, для такой текучей жидкости, поверхностное натяжение. Объема же у тончайшей водяной пленки мизер; это практически чистая двумерная поверхность. Поэтому поток воздуха не сдувает воду и выходит наружу не пересыщенный влагой, а только охлажденный.

Подключить мобильный кондиционер с открытым циклом не сложнее, чем чайник: вилку вставляют в розетку, и все. Электричество расходуется только на подачу воды и воздуха, поэтому на первый взгляд может показаться, что эти устройства нарушают все законы природы: при потребляемой электрической мощности в 0,85 кВт тепловая будет 2,5 кВт. На самом деле чего-то из ничего не бывает, и закон сохранения энергии тут соблюдается, но с тонкостями, о которых мы еще поговорим.

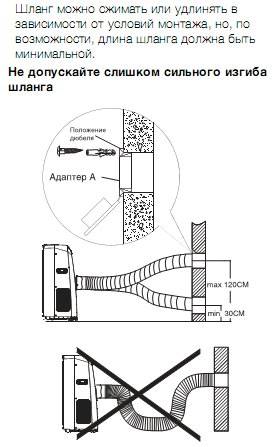

Как вывести гофру — неправильные решения

Однако при подключении и установке напольных кондиционеров, все сталкиваются с главной проблемой – куда и как вывести гофрорукав с теплым воздухом.

При полностью открытом или даже слегка приоткрытом окне, у вас в проеме образуется огромная щель, и часть теплого воздуха тут же возвращается обратно. Как следствие – кондиционер перестает нормально работать.

Отсюда и все жалобы на его малоэффективность и низкое КПД. Поэтому главная ваша задача при установке – сделать такой вывод на улицу, чтобы зазоры были минимальны, либо отсутствовали полностью.

Безусловно, этого можно кое-как добиться, налепив всевозможных скотчей, полиэтилена или просто заткнув щели тряпками.

Есть множество неудачных примеров решения этой проблемы.

Если у вас деревянные окна, которые открываются не распахиванием створки, а ее поднятием вверх-вниз, то можно вырезать прямоугольник из сэндвич панелей. В него вставить отвод, а сам прямоугольник просто поджать сверху рамой.

Либо просто заменить часть стекла непрозрачным пластиком и туда поместить вывод.

Но все равно, это не смотрится эстетично и похоже на лишний элемент, не вписывающийся в интерьер комнаты.

На высверливание отверстий в стенах, да еще таких огромных диаметров, однозначно ухудшающих теплоизоляцию дома, вообще мало кто согласится.

Тем более, если вы будете переносить кондиционер из гостиницы в спальню и другие комнаты. Что в итоге у вас получится? Продырявленный дом со всех сторон? А если он не ваш, а арендованный?

Рекомендации по установке кондиционера: инструкция и пошаговый монтаж мобильного прибора

Чтобы установить кондиционер дома, потребуется соорудить специальную конструкцию, состоящую из рамки от москитной сетки и оргстекла. В комплектации кондиционеров имеется патрубок, предназначенный для вывода отработанного воздуха за пределы помещения, а также необходимые для его крепежа соединительные детали. Чтобы горячие потоки не попадали обратно в помещение, нужно купить специальный воздуховод в виде розетки. Впоследствии он будет монтироваться в оргстекло.

Мобильный кондиционер можно использовать в качестве временной альтернативы

Инструкция по установке мобильного кондиционера в квартире своими руками:

1. Берется москитная сетка, габариты которой соответствуют размерам створки, куда будет отводиться горячий воздух из помещения.
2. Измеряются ее размерные параметры и переносятся на оргстекло. Для этого можно использовать шило или макетный нож.
3. В соответствии с разметкой из оргстекла вырезается кусок.
4. Края этого отрезка следует зачистить с помощью наждачной бумаги.
5. В том месте, где будет крепиться воздуховод, в оргстекле вырезается отверстие под его монтаж.
6. Воздуховод-розетка вставляется в это отверстие и герметично фиксируется. Для этого можно использовать прижимное кольцо, если оно предусмотрено, или герметик.
7. Оргстекло наклеивается на предварительно обезжиренную поверхность рамки.
8. Москитная сетка аккуратно удаляется из рамки с помощью плоскогубцев или пинцета.

Останется только открыть створку окна для проветривания и вставить туда рамку с оргстеклом, присоединить патрубок воздуховода к розетке и включить прибор. Разумеется, мобильный агрегат не так эффективен, как полноценная сплит-система. С другой стороны, выполнить монтаж более мощного кондиционера своими руками гораздо сложнее. Мобильный прибор можно использовать в качестве временной альтернативы. Также он подойдет для охлаждения определенной зоны в помещении.

Инструкция по установке кондиционера и пошаговое описание всех операций

Прежде чем приступать к работе, нужно удостовериться в наличии необходимых инструментов и расходных материалов. По назначению они делятся на несколько групп. Для монтажных работ потребуется приобрести электроинструменты:

болгарку;

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться

• перфоратор;
• дрель.

Для установки кондиционера самостоятельно понадобится измерительный инструмент и приспособления для нанесения разметки. Чтобы все элементы конструкции были установлены ровно, обязательно нужно использовать лазерный или строительный уровень. Для нанесения линий необходимы маркеры или разметочные карандаши.

Качественный монтаж климатических систем невозможен без специализированного оборудования:

1. Инструмент для работы с медными трубами – газовая горелка и припой (для соединения методом низкотемпературной сварки), труборез и трубогиб, а также вальцовка или риммер для формирования фаски.
2. Пылесос промышленного назначения – для удаления мелкого строительного мусора и пыли.
3. Вакуумный насос – для сушки магистрали.

Перед начать монтаж нужно хорошо изучить процесс установки сплит-систем

Монтаж климатического оборудования невозможен без гипсокартона, пассатижей, стремянки, отверток и прочих вспомогательных инструментов. Перед началом работ нужно тщательно изучить процесс установки сплит-систем, видео в интернете могут оказать неоценимую помощь в этом деле.

Монтаж кондиционера самостоятельно: как установить мобильный прибор

Поскольку мобильные устройства в отношении поражения электрическим током практически безопасны (минимальный уровень), многие покупатели задумываются над тем, как самому установить кондиционер в доме.

Полезные рекомендации по установке климатического оборудования:

• Перед установкой нужно просчитать нагрузки, чтобы не перегрузить сеть. При лимите допустимого для квартиры расхода энергии 5-10 кВт устройство мощностью около 3 кВт будет оптимальным.
• Поставив чипованную розетку со встроенным УЗО, можно исключить необходимость в установке отдельных автоматов и заземлений, а также обойтись без внесения изменений в проводку.

Чтобы воздух был всегда чистым, необходимо время от времени чистить фильтры в кондиционере

• При высоте потолков в 2,7 м на охлаждение каждых 10 м² потребуется 1 кВт. Если потолки в помещении высокие (4 м) к этому значению нужно прибавить еще 10%.
• Лучше подбирать более мощные приборы, ведь за счет автоматики эти показатели регулируются, а недобор никак не исправить.
• Модели закрытого типа рекомендуется устанавливать в углу, на полку или тумбу, чтобы избежать следов на стенах при выбросе воздушной струи. Открытые устройства можно установить прямо на пол как можно ближе к зоне, которая больше всего нуждается в охлаждении.

Независимо от того, какая модель кондиционера установлена в доме, важно соблюдать нормы безопасности и гигиены: эксплуатировать приборы по назначению и согласно инструкции, своевременно выполнять ремонт и плановое сервисное обслуживание, менять воду и дезинфицировать поддоны

Подготовка к монтажу

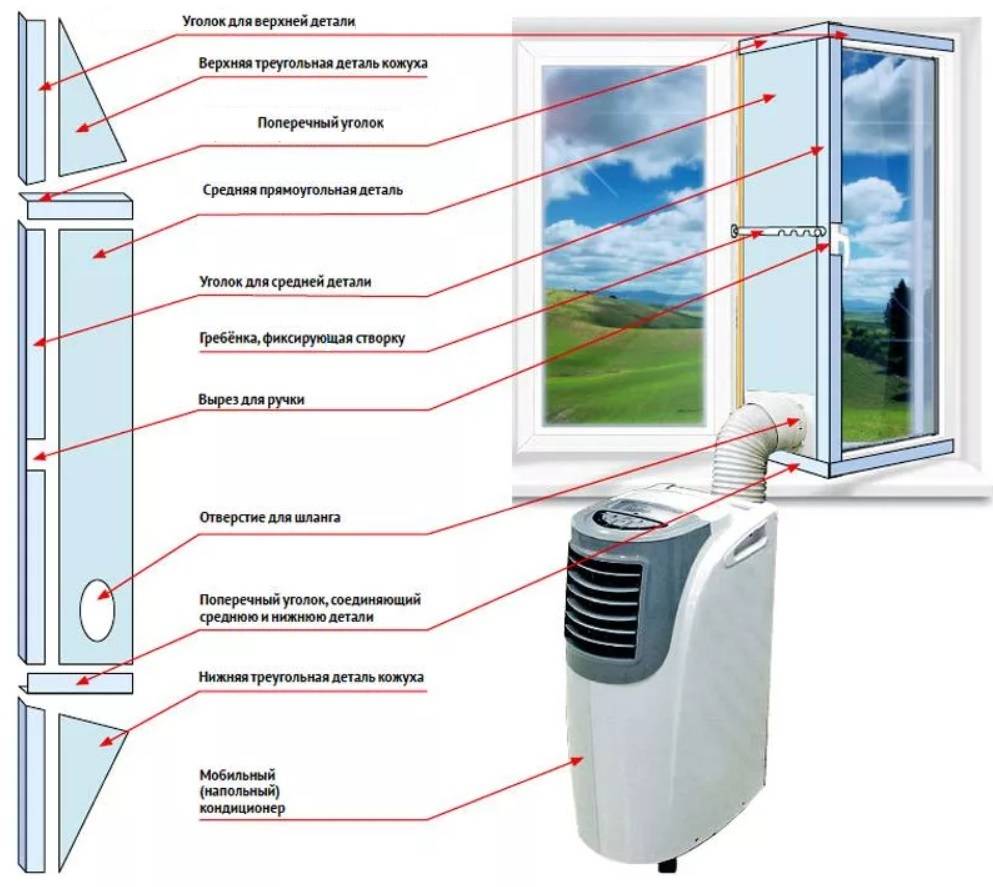

Чаще всего установка мобильного кондиционера в пластиковое окно выполняется просто. Если в комплекте с агрегатом поставляются соответствующие дополнительные элементы, они будут соответствовать стандартному размеру створки. В противном же случае все составляющие конструкции можно создать самостоятельно.

Особое внимание необходимо уделить герметичности системы. От этого будет зависеть водонепроницаемость стекла во время дождя

Для повышения герметизации вставки рекомендуется применять специальные резиновые уплотнители. Они могут иметь липкий слой клея. Это значительно упрощает монтаж. При желании можно использовать дополнительные клеевые составы.

После этого приступают к монтажу вставки. Окно необходимо зафиксировать в открытом положении. К раме крепят малярным скотчем заготовку из оргстекла. Можно применять специальные фиксаторы. Они изготавливаются в виде клипс.

Устройство напольного кондиционера

Каждая из описанных систем регуляции микроклимата обладает своими особенностями установки и использования. Как подключить напольный кондиционер своими руками? Осуществляется монтаж внутреннего блока, который не так сложен, необходимо лишь придерживаться инструкции и техники безопасности.

Комнатные напольные кондиционеры без воздуховода являются сплит-системами с разделенными блоками – наружным и внутренним. Начнем с технологии монтажа внутреннего блока, который размещается в помещении в нижней части стен. Существенным плюсом здесь является низкий уровень рабочего шума и скромные габариты (до 70 см в ширину, 60 см – в высоту). Системы снабжены инверторным приводом, внутри расположены воздушные очистные фильтры.

Производится работа в разных режимах – от охлаждения воздух до обычной вентиляции, прогревание, сушка. Стоимость таких напольных систем очень привлекательна (в зависимости от марки цена может достигать 90 тыс. руб.), к тому же они имеют очень широкий диапазон применения. Напольные системы монтируют в обычных квартирах, офисах, отелях, конференц-залах, магазинах (с небольшой внутренней территорией). Обычно напольные системы обладают универсальным, стандартным внешним видом и дизайном, поэтому подходят практически к любому интерьеру.

Основные функции

Современные модели напольных устройств работают в режимах, как нагрева, так и охлаждения, снабжены различными дополнительными очистительными фильтрами и имеют различные системы защиты оборудования от поломок при эксплуатации. Для достижения оптимального микроклимата производители предлагают новинки с функцией увлажнения воздуха, очищения, ионизации и функцией устранения бактерий.

При выборе напольного кондиционера следует обратить внимание на лоток для сбора конденсата. Он должен быть максимально большим, чтобы владельцам не пришлось постоянно его опорожнять

Современные модели представлены для потребителей без емкости для сбора конденсата. Излишняя влага выпаривается и удаляется из устройства через воздухоотводную трубу.

Зная, как работает напольный кондиционер, его основные плюсы и минусы, основной состав, можно расставить приоритеты при выборе покупки напольного кондиционера либо привычной сплит – системы. Следует помнить, что при эксплуатации напольного кондиционера сложностей с его транспортировкой не возникает. При смене места жительства возникают проблемы демонтажа сплит – системы. Придется либо оставлять кондиционер на прежнем месте, либо проводить технически сложную процедуру снятия внешнего и внутреннего блоков и соблюдать основные правила транспортировки.

Требования к розетке

Современные евророзетки, обычно, рассчитаны на работу с приборами высокой мощности. Но в любом случае необходима ее проверка на соответствие определенным требованиям. Это:

• наличие заземления или дифференциального реле;
• соответствие значениям, указанным в инструкции;
• соблюдение соотношения высокая мощность электросети и маломощный охладитель;
• подсоединяется через автомат с расстоянием между контактами не меньше 3 мм при разомкнутом состоянии.

Розетка должна располагаться на определенном расстоянии от пола и заземленного металлического бытового оборудования:

• 50 – 80 см от пола;
• не меньше 50 см от труб, батарей и прочих заземленных предметов из металла.

Недостатки

Рассматривая способы установки мобильных кондиционеров, необходимо узнать и о недостатках подобного оборудования. Некоторые пользователи отмечают недостаточную эффективность подобных агрегатов. Они создают определенный шум при работе. Переносной кондиционер сможет охладить только одну комнату.

Также одним из неудобств является необходимость отвода конденсата. Шланг потребуется выводить наружу. В некоторых моделях предусмотрено наличие специальной емкости. Ее также потребуется периодически опорожнять. Поэтому установка отвода для многих хозяев является более предпочтительным вариантом.

Если помещение характеризуется малыми габаритами, подобный агрегат займет слишком много места. Он будет выглядеть громоздко. Воздух, который проходит через систему, может содержать пыль, споры грибка и прочие мелкие частицы. Они будут задерживаться в агрегате

Однако, беря во внимание преимущества мобильного кондиционера, большинство хозяев устанавливают именно эту разновидность оборудования

Установка кондиционера на высоких этажах

Установка кондиционера на последних этажах дома может производиться на крыше. Расстояние между блоками будет примерно 15-20 метров. Сделать это можно с помощью подъемного крана и раздвижной лестницы.

Если этот вариант не подходит, то монтаж системы можно произвести на балконе или под навесом. В таком случае необходимо учесть следующие моменты:

1. Стены, где устанавливается система, должны быть прочными и выдерживать большой вес.
2. Не следует производить монтаж на газобетонных стенах.
3. Не крепить систему к вентилируемому фасаду, так как это приведет к шуму и вибрации.
4. Все должно быть установлено ровно и без перекосов.
5. Расстояние между внешним блоком и стеной должно быть не менее 10 см.
6. Не следует устанавливать кондиционер на застекленном балконе, так как это ухудшит его работу.
7. Обязательно над внешним блоком установить козырек, который сохранит целостность системы.

Как установить мобильный кондиционер

Мобильный кондиционер установить намного проще, чем любой другой. Но и здесь потребуются некоторые навыки работы. Также необходим следующий набор инструментов:

1. Плотная пластмасса (толщина 10-12 мм). Она потребуется для создания барьера между прохладным воздухом в помещении и теплым снаружи.
2. Пила для пластика.
3. Малярный скотч или лента, с помощью которой фиксируется лист.
4. Монтажная пена или любой уплотнитель, который обеспечит водо- и воздухонепроницаемость.

Вариант установки мобильного устройства

Лучше всего мобильный кондиционер поставить возле окна, при этом избегая переломов на шланге воздухоотвода. Последовательность действий по монтажу следующая:

1. Производятся все необходимые замеры и диаметр воздухоотвода.
2. Вырезается отверстие для него. Оно должно быть на 3-4 см. меньше самой трубы. Это поможет плотно ее зафиксировать.
3. Производится герметизация оргстекла. Это можно сделать с помощью липкой ленты, герметика или монтажной пены.
4. Нужно открыть оконную раму и закрепить там вставку из оргстекла. Сделать это можно при помощи той же ленты или герметика.
5. После этого можно установить сам моноблок. Для этого выбирается место для его монтажа, в воздухоотвод вставляется дренажный шланг, а он – в вытяжное отверстие моноблока. Другой конец шланга выводится на улицу.
6. Через 2-3 часа можно .

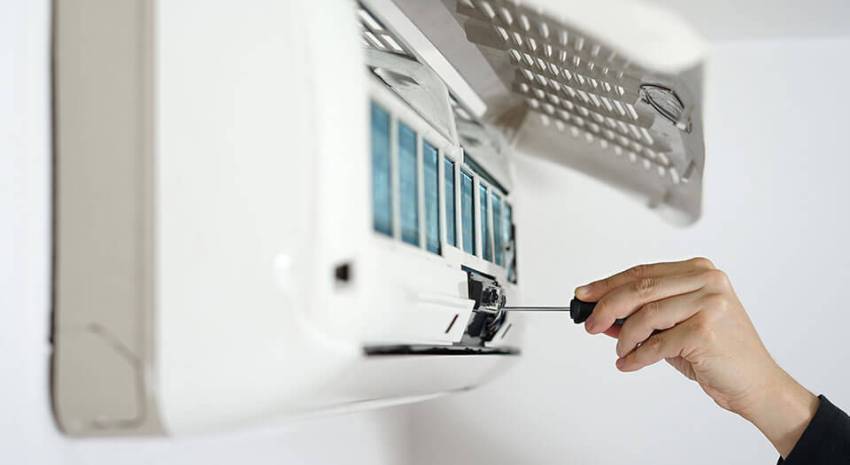

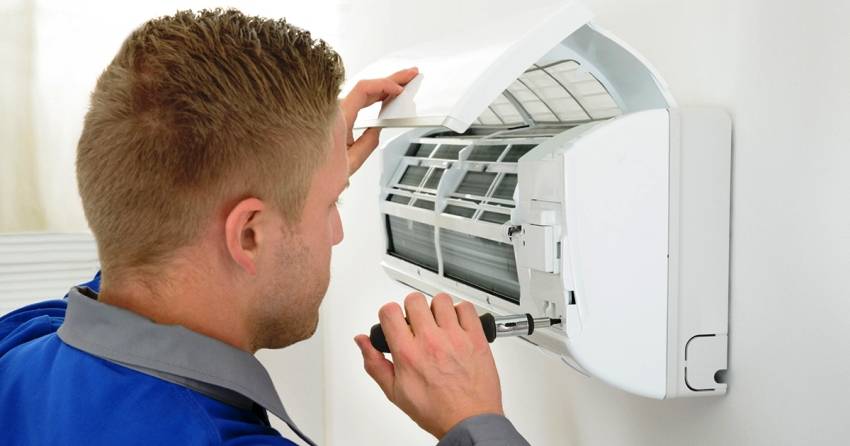

Как выполнить чистку своими руками: обслуживание кондиционера в домашних условиях

Чтобы добиться экономии, многие владельцы квартир прибегают к самостоятельному обслуживанию климатического оборудования после установки кондиционера своими руками. Видео из сети содержат много полезной информации по этому вопросу, поэтому особых проблем не возникает.

Простейшим способом чистки является пенная промывка. Для этого используется специальное моющее средство, которое продается в форме аэрозольного баллончика.

Порядок чистки сплит-системы пеной:

1. Отключить кондиционер от сети, открыть его крышку и достать фильтры.
2. Промыть фильтры проточной водой и оставить сушиться.
3. Обработать ребра испарителя пеной из баллончика и выдержать время, которое указано в инструкции производителя (10-30 мин.).
4. Установить фильтры обратно и включить кондиционер, настроив его на режим вентиляции или обогрева (выбор режима зависит от рекомендаций производителя пены).
5. Спустя 30 мин. кондиционер можно выключить и проветрить комнату.

Самым частым способом чистки кондиционера является пенная промывка

На видео «Как почистить сплит-систему в домашних условиях» с этим процессом можно ознакомиться более детально. Этот способ подходит для удаления загрязнений с теплового обменника. Чтобы почистить дренажную ванночку, вентилятор и скрытые участки кондиционера, придется разобрать его.

Принцип работы мобильного кондиционера

Особых отличий, в сравнении со стационарными устройствами, у мобильных моделей нет. Основная особенность – совмещение двух рабочих блоков в одном корпусе.

Мобильный кондиционер имеет следующий принцип работы:

1. Через одно из рабочих отверстий в корпусе воздух попадает внутрь устройства.
2. Проходя через компрессор, воздушный поток нагревается или охлаждается, в зависимости от выбранного режима работы.
3. Далее нагретый или охлаждённый воздушный поток проходит через фильтр, что позволяет его частично очистить от вредных примесей и пыли.
4. Через второе отверстие в корпусе очищенный и доведённый до требуемой температуры воздух поступает в помещение.
5. Воздух, который принимает излишнее тепло от двигателя после кондиционирования, посредством шланга выводится наружу.

Первые модели оснащались емкостями для сбора конденсата, который периодически приходилось выливать вручную. В современных приборах такую проблему устранили – нагретый воздух удаляется из корпуса в виде пара.

Мобильный кондиционер с простой, но практичной конструкцией

Важным конструктивным элементом любого данного устройства является фильтр. Фильтрующий элемент в современных приборах способен выполнять тонкую очистку воздушного потока, а также увлажнять его или делать более сухим. Напольные устройства с таким фильтром имеют специальный режим работы, при котором не нагревают или остужают воздух, а просто прогоняют его через фильтр.

Очень удобна дополнительная автоматика в кондиционере. Например, пользователь может установить требуемый температурный порог в помещении, который будет поддерживаться устройством автоматически. При достижении установленной температуры кондиционер автоматически переключается в режим вентиляции или уменьшает .

И последнее – наличие ночного режима, при котором устройство может функционировать ночью с минимальным шумовым эффектом. Скорость изменения температуры воздушного потока при этом снижается (за несколько часов кондиционер нагреет или охладит воздух всего на несколько градусов), но работа прибора при этом практически не слышна, что не нарушает сон пользователей.

Как должен работать вентилятор бытового кондиционера

В упрощенном виде конструкция вентилятора представляет собой крыльчатку, закрепленную на валу электродвигателя, который приводит ее во вращение. В зависимости от места установки и выполняемой функции форма лопастей и особенности работы могут отличаться. Учитывая, что подавляющее большинство бытовых кондиционеров для жилых помещений представляют собой сплит систему, состоящую из внутреннего и наружного блока, схема ее работы предусматривает наличие вентилятора в каждом из блоков.

Устройство и функции вентилятора внутреннего блока

Принцип действия всех систем кондиционирования основывается на физических свойствах жидкости забирать тепло при испарении и отдавать тепло при конденсации. В сплит системах в качестве охлаждающей жидкости используется хладагент – фреон, который кипит и испаряется при комнатной температуре. Внутренний блок содержит специальное устройство – испаритель. Проходя через него, теплый воздух из комнаты остывает и возвращается обратно в виде холодного воздуха. Другим важным элементом внутреннего блока кондиционера является вентилятор, который обеспечивает принудительную циркуляцию через теплообменник.

Вентилятор внутреннего блока

Диагональный вентилятор внутреннего блока имеет форму полого цилиндра, на стенках которого расположены элементы крыльчатки. Испаритель как бы огибает его, обеспечивая забор теплого воздуха с передней и верхней стороны блока. Охлажденный воздух, проходящий сквозь вентилятор и диффузор, подается обратно в помещение. Элементы управления внутри блока обеспечивают включение и отключение электромотора, а также изменение скорости его вращения. Диагональные вентиляторы представляют собой достаточно надежные устройства с компактными размерами и низким уровнем шума, но их основной недостаток – неспособность преодолевать значительные препятствия для потока воздуха, например при засорении фильтра.

Устройство и функции вентилятора наружного блока

Если внутренний блок служит для испарения хладагента, то в наружном блоке происходит обратный процесс – фреон конденсируется, а образующееся при этом тепло отводится в атмосферу. Для этого кондиционер оснащается специальным устройством – компрессором, который создает высокое давление, необходимое для быстрого перехода газа в жидкое состояние. Процесс конденсации осуществляется в теплообменнике, имеющем форму радиатора, и сопровождается выделением тепла. Вентилятор внешнего блока имеет стандартную форму с крупными лопастями, благодаря которым удается быстро отводить тепло наружу и защитить все элементы блока, включая компрессор, от перегрева.

Вентилятор внешнего блока

Какая мощность?

Прежде всего вспомним написанное выше и четко себе уразумеем: выбирать нужно по ТЕПЛОВОЙ мощности. Потребляемая электрическая для кондиционера закрытого цикла будет на 15-25% выше, а для открытого – вдвое-втрое ниже. Но не соблазняйтесь, в квартиру он все равно не годится! Дочитайте до него – поймете, почему.

Тепловую же мощность выбираем исходя из условия: на 10 квадратов общих – 1 кВт. Можно и больше, какие либо узаконенные нормы отсутствуют. Указанное значение справедливо при высоте потолка 2,7 м в средней полосе при ориентации квартиры на юго-восток. Потолок в 4 м дает 10% прибавку; ее же – 10 градусов (1100 км по прямой) по широте к югу. Северо-восточная квартира отнимает 5%, и столько же прибавляет юго-западная.

Как выполняется процедура вакуумирования кондиционера

Процедура вакуумирования необходима для удаления остатков аргона и воздуха из системы. Это позволит продлить срок службы оборудования. Для этого потребуется вакуумный насос с двумя манометрами для контроля давления в системе. Этот инструмент подключается к заправочному порту на внешнем блоке. В течение 15-20 мин. остатки азота и воздуха полностью будут выведены из системы.

По истечении указанного времени нельзя сразу отсоединять насос. Он выключается и остается в таком положении еще на полчаса. На протяжении этого периода нужно внимательно следить за показаниями манометров. Если они меняются, это значит, что система негерметична. В большинстве случаев проблема находится в зоне подключения медных трубок. Эту неисправность нужно устранить.

Если показания остаются неизменными, следует полностью открыть нижний клапан, не отсоединяя при этом насоса. Когда появится шум, это будет значить, что фреон начал заполнять систему. Нужно надеть перчатки и быстро отсоединить шланг насоса, а затем открыть верхний клапан на трассе.

Монтаж сплит-системы обязательно заканчивается процедурой вакуумирования

Порядок установки кондиционера своими руками без вакуумного насоса:

1. Открутить одну заглушку на верхнем порту и две – на нижнем.
2. Для выхода нижнего порта, который размещается перпендикулярно по отношению к боковой стенке сплита, необходимо подобрать шестигранный ключ соответствующего размера.
3. Ключ вставляется в разъем и проворачивается против часовой стрелки на 90° в течение 1 сек. Из блока начнет выходить рабочее вещество.
4. Этот же порт имеет выход с золотником. На долю секунды нужно нажать на золотник длинным предметом, но не пальцами. Появится шипение, свидетельствующее о том, что из блока выходит смесь газов. Не стоит выпускать ее полностью.

Нужно повторить цикл снова: открыть на долю секунды подачу фреона шестигранным ключом, после чего выпустить смесь газов. Для трассы длиной 4 м этого будет достаточно. Останется только закрутить заглушку на выходе с золотником и с помощью шестигранного ключа открыть клапаны на верхнем и нижнем портах, чтобы выпустить рабочее вещество в систему.

На этом установка климатического оборудования завершена. Вакуумирование кондиционера без насоса можно использовать в качестве альтернативного решения при отсутствии инструмента, но существует вероятность того, что будет небольшая утечка фреона.

После монтажа сплит–системы из ее устройства следует удалить весь лишний воздух и влагу

Установка кондиционера – сложная процедура. Однако при соблюдении всех требований и рекомендаций вполне возможно выполнить это мероприятие самостоятельно.

Требования

Электрическая схема подключения кондиционера, предназначенного для бытового использования, имеет существенные отличия от порядка монтажа приборов промышленного и полупромышленного назначения. Подключение последних производится к трехфазной сети. Бытовые работают от однофазной.

Подключение кондиционера к электросети выполняют двумя основными способами:

• Путем прямого подключения к системе электроснабжения через розетку;
• Посредством прокладки выделенной линии к электрическому щитку.

Для бытовых кондиционеров последний способ практически не используется. Они обычно подключаются через розетку. Перед этим выполняется ряд подготовительных работ с соблюдением Правил устройства установок и ряда иных нормативных документов. Чтобы не допустить ошибок, стоит разобраться,как подключить кондиционер к электросети выбранным способом, чтобы оборудование прослужило достаточно долго.
