Как установить циркуляционный насос

Технология монтажа

Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.

Подготовка

Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.

Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.

Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.

Место

Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.

Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.

При наличии мембранного бака байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

Установка

Отопительная система может быть сделана из металла или экопласта. Разницы нет никакой для монтажа насосного оборудования. Его вставляют путем обвода. Если трубопровод выполнен из металла, то можно приобрести готовую конструкцию для обвода главной магистрали.

Сначала нужно слить воду, прочистить отопительную конструкцию, промыв ее несколько раз.

Затем с боку основной трубы, согласно схеме, монтируют П-образный кусок трубы, в середину которого встроен насос. С двух сторон от этого агрегата нужно установить шаровые краны. Для чего это нужно?

Во-первых, естественная циркуляция теплоносителя восстановится, если перекрыть один из них. Во-вторых, можно произвести ремонт или замену циркулирующего оборудования, если перекрыть оба крана, при этом сливать воду из системы не нужно.

После этого заполняют систему теплоносителем и проверяют ее на работоспособность. Любые погрешности нужно исправить на данном этапе.

Затем из трубопровода с помощью центрального винта выводят ненужный воздух. Если все сделано правильно, из специального отверстия начнет проступать жидкость.

Насосное оборудование с управлением ручного типа требует выведения воздуха перед началом работы: его включают на несколько минут и открывают клапан, это неоднократно повторяют.

После наполнения труб водой включится насосный прибор. Присутствие воздуха в трубопроводе исключено.

Правила установки циркуляционного насоса в систему отопления

  1. Место установки насоса определяют на участке теплопровода сразу после отопительного котла. Допускается монтаж насоса как на «подаче», так и на «обратке». Агрегат легко выдерживает высокие (до 115 °С) температуры.
  2. Не регламентируется место установки с точки зрения гидравлики: на работу отопительных приборов это не влияет.
  3. Важна правильная ориентация ротора при монтаже системы и герметичность соединений. Ротор должен стоять горизонтально.
  4. Должен быть правильно установлен циркуляционный насос: монтаж руками выполняется таким образом, чтобы стрелочка на корпусе агрегата совпадала с направлением движения теплоносителя.
  5. В том случае, если насос необходимо устанавливать на вертикальной трубе, выбирают более мощную модель, чтобы компенсировать 30 % падение мощности.
  6. Для многоярусной системы отопления или состоящей из нескольких ответвлений, предусматривается установка циркуляционного насоса руками в каждой из веток. При этом должно соблюдаться первое правило (см. выше), чтобы сохранялась возможность регулировать температуру в каждом помещении и экономить.
  7. Скорость протекания теплоносителя на верхнем ярусе системы задается меньшей, чем на нижнем. Это объясняется тем, что теплый воздух поднимается кверху, а значит в этой зоне нет необходимости тратить лишнюю энергию и средства на отопление.

Установка насосов в каждую из веток отопительной системы

Куда правильно ставить насос в системе отопления в квартире

Способ монтажа насосного агрегата в автономных системах обогрева определяется индивидуально, исходя из особенностей компоновки. В общем случае не существует принципиальной разницы, на какой линии его устанавливать. Главное, чтобы агрегат был правильно подключен и располагался в месте, доступном для обслуживания.

Установка нагнетателя должна быть выполнена в соответствии с направлением движения жидкости. Для этого на металлическом корпусе нанесена стрелка, показывающая в какую сторону будет двигаться теплоноситель. Эта метка позволяет правильно сориентировать оборудование при монтаже. Кроме того, насосный агрегат устанавливают совместно с байпасом — обводной линией, предназначенной для перетекания теплоносителя в случае поломки нагнетателя.

Подключение к электрической сети

Чтобы обеспечить работу перекачивающего устройства, требуется обыкновенная домашняя электросеть с напряжением 220В. Отлично, если подобная сеть станет иметь стационарное заземление. В данном случае подключение выполняется по следующем методу:

  • к букве N на приборе прикрепляется провод с нулём;
  • к букве L устанавливается фаза;
  • на клему со значком земли фиксируется провод заземления.

Данный рисунок даст полное представление про то, как присоединить электрическую часть необходимого оборудования.

Подача тока на насос должна выполняется через выключатель-автомат. Это убережёт клиента и остальное оборудование при появлении аварий.

Правила монтажа

Есть определенные нормы и правила, которые на законодательном уровне описывают, куда и где правильно установить циркуляционный насос. Основная часть регламентирована СНиП 2.04.05. Почти все правила обоснованы эффективностью функционирования и производительностью системы отопления в целом, и в том числе насоса. К примеру, вал оборудования мокрого типа нужно врезать в трубопровод четко горизонтально, чтобы внутри не появилось воздушных пробок.

Фильтр грубой очистки необходимо включить в схему отопления даже во время установки монолитных моделей. Отфильтрованный тепловой носитель принесет намного меньше ущерба всем элементам насоса, чем загрязненная вода.

Непосредственно насос можно установить как вертикально, так и горизонтально, только во время выбора устройства необходимо смотреть, чтобы оборудование могло работать в обоих положениях. Также нужно учитывать один нюанс: во время вертикальной установки мощность снижается приблизительно на 35%. Это нужно учесть во время выбора устройства.

Как подобрать оптимальный насос отопления

Виды насосов и основы их выбора

При выборе циркуляционного насоса необходимо учесть не только его тип (сухой или мокрый), но и большое количество других немаловажных параметров:

  • мощность агрегата;
  • диаметр труб;
  • уровень расхода теплоносителя и другие параметры.

Подобрать производительность можно по мощности котла. Существует взаимосвязь: P=V, где P – мощность котла, а V – объем пропускаемого насосом теплоносителя в минуту. То есть если в доме планируется установить котел мощностью 25 кВт, то к нему нужно подбирать насос, который пропускает через себя 25 литров в минуту.

Расход теплоносителя зависит от диаметра труб:

  • небольшие: полдюйма – 5,7 литров в минуту; три четверти дюйма – 15 литров; 1 дюйм – 30 литров;
  • средние: 1 дюйм с четвертью – 53 литра в минуту; полтора дюйма – 83 литра в минуту;
  • крупноразмерные: 2 дюйма – 170 литров; два с половиной – 320 литров в минуту).

При проведении расчетов принимается, что скорость воды в трубопроводе равна 1,5 метра в секунду.

Учесть все эти нюансы человеку без соответствующего образования и навыков практически невозможно, поэтому при выборе насосов отопления стоит отдавать предпочтение тем магазинам, в штате которых есть профессиональные консультанты.

Выбирая производителя при покупке, следует уделить внимание немецкой компании, и конкретной модели Wilo-Stratos ECO, мощностью 59 ватт, его особенностью является собственная защита и автоматический контроль от перепадов давления, что может быть очень полезным. Если же вы решили отдать предпочтение «мокрым» насосам, рекомендуем обратить внимание на итальянскую модель фирмы DAB: EVOTRON 40/130

Если же вы решили отдать предпочтение «мокрым» насосам, рекомендуем обратить внимание на итальянскую модель фирмы DAB: EVOTRON 40/130

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

  • небольшие габаритные размеры и вес;
  • экономичное потребление электрического тока;
  • длительная и бесперебойная работа;
  • простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

  1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
  2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Требования по монтажу оборудования

В системе с циркуляционным насосом обязательно должен быть установлен расширительный бак закрытого типа

Для длительной и надёжной работы системы принудительной подачи теплоносителя надо правильно выполнить монтаж циркуляционного насоса и элементов его обвязки.

  1. В системе должен быть установлен расширительный бак, который соединяют с обратным трубопроводом.
  2. Для того чтобы предотвратить образование воздушных пробок внутри насоса, вал его двигателя надо располагать в горизонтальной плоскости. В противном случае возможно ухудшение охлаждения и смазки движущихся частей агрегата, вследствие чего он может выйти из строя.
  3. Перед насосом обязательно надо установить фильтр грубой очистки. Его использование способствует увеличению срока службы оборудования благодаря фильтрации теплоносителя от абразивных частиц, неизбежно появляющихся во время работы отопительной системы.

При монтаже фильтра-грязевика своими руками обязательно соблюдайте направление движения жидкости. Рекомендуется устанавливать защитный элемент пробкой вниз. Так он не будет создавать дополнительного сопротивления движению теплоносителя, а кроме того, облегчается его очистка от грязи.

Применение фильтра грубой очистки сбережёт лопасти насоса от преждевременного износа

Особенности установки насоса в системе с естественной циркуляцией теплоносителя

Для того чтобы обеспечить работоспособность отопления при отключении электричества, необходимо создать минимальное гидравлическое сопротивление на всех участках контура. Нормальному движению теплового агента препятствуют любые повороты и перепады высот магистрали, сопротивление запорного оборудования и уменьшение сечения трубопровода. Поэтому при монтаже циркуляционного насоса соблюдают следующие требования:

  • врезку выполняют без размыкания основного контура, в параллель ему. Необходимый диаметр трубопровода должен быть не менее 32 мм, а сечение труб для подключения насоса – на четверть меньше;
  • перед помпой и после неё устанавливают запорную арматуру, чтобы при неисправности оборудования можно было его демонтировать без необходимости сброса теплоносителя;
  • на участке между врезками насоса монтируют шаровой кран, который перекрывают во время принудительной подачи теплоносителя. В противном случае он будет циркулировать по малому кругу, между местами врезки помпы.

Правильное расположение элементов обвязки циркуляционного насоса

Автоматизировать процесс переключения при отсутствии электричества поможет обратный клапан, установленный вместо шарового вентиля. Так называемый байпас будет закрыт до тех пор, пока насос не выключится и давление перед клапаном не превысит усилие рабочей пружины.

Установкой обратного клапана можно автоматизировать работу байпаса

Варианты обвязки

Обвязка – это комплект добавочных узлов, монтируемых в систему для оснащения интеграции главного прибора с общую систему. Состав обвязки насоса зависит от того, какой вид циркуляции применен в системе обогрева.

Их отличают три :

1. Гравитационная или натуральная обвязка

При подобном типе движение носителя тепла обеспечивается за счёт параметров жидкости расширятся при нагреве и уменьшаться в объёме при остывании. Это оказывает влияние на увеличение или понижения давления в трубах, которые размещены под маленьким углом к котлу. Нагревательный аппарат ставится в самой невысокой точке. Разогретая тёплая вода, за счёт большого давления, подымается до самой удалённой точки. По обратке остывшая жидкость проникает опять в котёл. При подобном обустройстве системы оборудование дополнительного характера для перекачки воды не потребуется.

2. Понудительная обвязка

В данном случае, движение жидкости по трубам предоставляют добавочные приборы, которые могут быть в структуре самого котла, так и монтироваться конкретно в систему. Котёл и трубы устанавливаются без особенных условий.

Этот вариант является самым эффективным с позиции быстрого и одинакового нагрева помещения, однако имеет некоторые негативные специфики. Полная энергозависимость просит наличия защитного оборудования в структуре котла на случай выключения подачи электрической энергии. Отсутствие циркуляции может вызвать закипание жидкости в теплообменном аппарате. Вся отопительная конструкция не сумеет работать без электрического снабжения, что удобно не всегда в регионах, где имеют место систематические его выключения. Работа насосного оборудования потребляет, хотя и чуть-чуть, но регулярно электричество, что ведёт к добавочным расходам в финансовом плане. Насос может обиход вмонтирован в систему такого рода, как прямо в обратку, так и через циркулярный насос.

3. Комбинированная обвязка

Это наиболее идеальная и популярная система. Перекачивающее устройство устанавливается в подобный тип отопительной конструкции только путём установки циркулярного насоса. Это дает возможность делать нагрев помещения, как с применением насоса, так и без него, если трубы и котёл установлены подобающим образом.

Арматура запорного типа при обвязке состоит из клапана обратного типа, задвижек и непромывного фильтра.

Клапан ставиться между котлом и перекачивающим устройством, не давая жидкости получить обратный ход в момент остановки прибора.

Наиболее желательными элементами при обвязке являются краны с круглым отверстием, которые в открытом состоянии не формируют препятствия движению жидкости.

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

  • набор рожковых или разводных ключей для сборки;
  • плоскогубцы:
  • льняная нить или пакля;
  • герметик Unipak.

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить

Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий

Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы

Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном.

Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.

Примерка петли байпаса

Отмечают места варки узлов в трубу.

Сварка, которую следует доверить квалифицированному сварщику.

Сборка нижнего узла — на «обратке».

Подключение насоса к электропитанию.

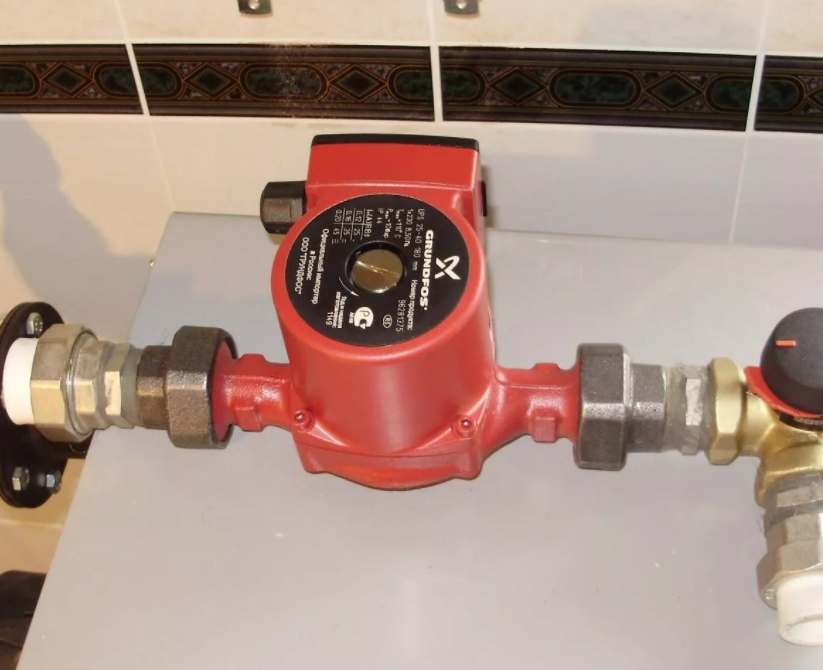

В качестве примера — монтаж насоса GRUNDFOS.

Циркуляционный насос улучшает работу систем отопления.

Наличие такого прибора в контуре предоставит возможность регулировать температуру в помещениях, повысит теплоотдачу.

Большинство приборов устроены достаточно просто, что позволяет домовладельцам устанавливать их своими руками.

Схемы обвязки

Схема подсоединения насоса для котла зависит от типа системы для отопления, на которой ставится данное устройство. Как выше уже говорили, подчеркивают системы обогрева с принудительной или конвективной циркуляцией носителя тепла. Первые без подобного насосного оборудования просто не работают, вторые работают, однако при этом отличаются низкой отдачей тепла. В основном, системы обогрева, которые могут работать как с циркулярным насосом, так и без него, применяются для оснащения домов, размещенных в тех районах, где наблюдаются постоянные перебои с электричеством. Использование подобных комбинированных вариантов дает возможность сберегать тепло в доме не зависимо от наличия напряжения в централизованной электросети. В том случае, когда переменный ток в дом не поступает, система обогрева, хотя и с меньшей отдачей тепла, не прекращает работу и без насоса циркуляционного.

Установка в системы обогрева с циркуляцией принудительного типа носителя тепла

Установка насоса в систему обогрева приватного дома, которая с самого начала спроектирована с учетом применения данного устройства, делается в разрыв трубы подающей или обратной магистрали контура. Очень популярной основой некорректной работы насоса циркуляционного и даже его выхода из строя считается плохое качество носителя тепла, наличие в его составе песка и остальных нерастворимых примесей. А именно подобная причина свойственна для тех случаев, когда для обогревания дома применяется открытая система обогрева.

Стандартная схема подсоединения насоса теплоснабжения

Твёрдые нерастворимые частицы, имеющиеся в тепловом носителе, часто становятся основой заклинивания крыльчатки и следующей остановки приводного электрического двигателя. Чтобы не соприкоснуться с подобными проблемами, на участке трубопровода, по которому в насос поступает тепловой носитель, следует установить сетчатый многоразовый фильтр.

Для квалифицированной установки насоса циркуляционного в систему обогрева нужен процесс установки кранов с круглым отверстием с двух сторон данного устройства. Необходимы такие краны для того, чтобы при техобслуживании или ремонте насоса не сливать тепловой носитель из всего трубопровода.

Установка в системы обогрева с конвективной циркуляцией носителя тепла

Чтобы установить насос для отопительного котла, обслуживающего систему с конвективной циркуляцией носителя тепла, нужно в первую очередь задействовать циркулярный насос. Это трубная перемычка, по которой тепловой носитель передвигается в системе отопления в том случае, когда Поставленный на ней электронасос не работает.

Схема циркулярного насоса системы обогрева

На байпасе устанавливается кран шарового типа, который при нормальном функционировании насоса циркуляционного находится в состоянии “закрыто”. В том случае, когда гидромашина по каким-то причинам не работает и, исходя из этого, не способен обеспечить необходимой циркуляции носителя тепла, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Подобным образом, насос отсекается от контура отопления, и тепловой носитель начинает перемещаться по нему по настоящему.
