Монтаж теплого водяного пола своими руками. Описание процесса с фото и видео

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

Монтаж сухого теплого пола своими руками

Провести монтаж системы сухого теплого пола можно и самостоятельно – никаких сложностей в подобных конструкциях нет. Самая большая проблема, которая может возникнуть, связана с металлическими распределительными элементами. Конечно, сборка системы своими руками потребует затрат времени, но зато на монтаже удастся солидно сэкономить.

Для самостоятельного монтаж деревянных конструкций лучше всего подходят:

  • Ошкуренные обрезные доски;
  • ДСП и МДФ толщиной более 22 мм;
  • Влагостойкая фанера толщиной свыше 20 мм.

При выборе материалов нужно обратить внимание на количество различных вредных выделений. Учитывая то, что все элементы системы постоянно подвергаются нагреву, отсутствие опасных для человеческого здоровья выделений является очень важным качеством

Также нужно обратить внимание на влажность материалов – она должна быть не более 10%. Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются.

Далее нужно подогнать листы материала под необходимые размеры:

  • При шаге укладки в 150 мм ширина полос должна составлять 130 мм;
  • При шаге в 200 мм ширина должна составлять 180 мм;
  • При шаге в 250 мм ширина каждой полосы должна составлять 230 мм.

По периметру конструкции раскладывается и фиксируется демпферная лента, после чего можно приступать непосредственно к монтажу планок. Их укладка должна выполняться в соответствии с выбранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость сделать поворот, планки и рейки закругляются.

Собранная конструкция из планок позволяет заняться вставкой металлических пластин. Эти элементы должны занимать большую часть поверхности – не менее 80% от общей площади. В пазы крепится труба (как правило, полиэтиленовая). Над трубами нужно первым делом расположить слой гидроизоляции (если речь идет о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Далее укладываются 10-мм влагостойкие гипсоволокнистые листы.

Описанной выше конструкции будет вполне достаточно для дальнейшего монтажа любого напольного покрытия. Единственным исключением является керамическая плитка, которую отличает большой вес. В таком случае потребуется дублирующий слой гипсокартонных листов, причем они должны быть повышенной прочности

Крепление этих листов к основанию осуществляется при помощи саморезов, и в процессе монтажа нужно соблюдать осторожность, чтобы не повредить трубы. Сама же плитка крепится посредством специального клеящего состава.

Для сухих теплых полов, которые будут располагаться под плиткой, лучше всего подходят широкие трубы диаметром 20 мм. Шаг их укладки при этом сравнительно невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, поэтому для создания полноценного эффекта теплого пола ее нужно очень хорошо прогреть. Для максимальной теплоотдачи и повышения эффективности отопительной системы деревянный теплый пол нужно качественно утеплить.

Укладка полистирольных систем имеет ряд характерных особенностей. В плитах (толщина которых начинается от 20 мм и подбирается в зависимости от требуемого утепления) очень аккуратно прорезаются выемки, причем схема их подготовки должна полностью совпадать со схемой раскладки труб. Чтобы избежать ошибок в процессе нарезки, нужно сначала разложить конструкцию черновым образом и тщательно разметить плиты.

Сам же процесс монтажа очень схож с технологией обустройства деревянного теплого пола. Пожалуй, единственным отличием является то, что полистирольные сухие теплые полы можно монтировать только на ровном базовом покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.

Материалы и инструменты

Для создания пирога «теплого пола», начиная от перекрытия и заканчивая напольным покрытием, нужно купить следующие материалы:

  • комплект водяного теплого пола под ламинат (котел, коллекторы, электрические насосы);
  • трубы вместе со специальным крепежом;
  • фитинги для полипропилена или муфту-пресс для металлопластика;
  • рулонную гидроизоляцию или мастику (только для бетонных перекрытий);
  • утеплитель;
  • демпферную ленту;
  • армирующую металлическую сетку;
  • металлический профиль для маяков;
  • цемент М300;
  • просеянный речной песок;
  • фибру из стекловолокна;
  • пластификаторы цементно-песчаного раствора;
  • подложку под ламинат;
  • рейки или клинья;
  • ламинат.

Из инструментов потребуются:

Для подготовительных работ:

  • перфоратор;
  • нивелир;
  • гидроуровень;
  • рулетка;
  • строительный шнур;
  • кельма.

Для укладки труб:

  • болгарка или ножовка по металлу;
  • гаечный или разводной ключ;
  • паяльная машинка (нужна для соединения сшитого полиэтилена).

Для стяжки:

  • бетономешалка (берется в аренду);
  • ведро;
  • правило;
  • шлифмашинка (аренда).

Для укладки ламината:

  • электролобзик или ручная пила для подрезки ламинированной доски;
  • монтировка;
  • брусок или специальная металлическая скоба для подбивки ламелей;
  • деревянная или из литой резины киянка;
  • угольник;
  • маркер или строительный карандаш.

Расчет длины труб

Общая протяженность труб рассчитывается путем сложения длины каждого контура. В свою очередь, количество контуров зависит от диаметра трубы. Так, по 16-тимиллимитровой трубе насос любой мощности может прокачать воду на расстояние 80-100 м (зависит от материала труб).

При превышении этого показателя, наступает эффект «запертой петли» — движение жидкости прекращается из-за сопротивления стенок труб. Поэтому в больших по площади помещениях укладывается несколько контуров. Для упрощения расчетов определяется длина трубы для каждого помещения, а затем определяется количество контуров. Вычисление ведется по формуле:

L = S/P*1,05+(K*2), где:

  • L — длина трубы в м;
  • S — площадь помещения в м2;
  • P — шаг укладки в м (оптимальный — 0,2 м);
  • K — расстояние до коллектора в м.

Полученная после расчета величина делится на максимально возможную длину контура для каждого вида труб и округляется в большую сторону. Расчет можно провести и упрощенно: площадь помещения умножить на 5 — по СНиП на 1 м2 пола должно лежать 5 м труб.

Виды стяжки

Чаще всего используется так называемая мокрая стяжка. Она подразумевает применение цементно-песчаного раствора и последующей его просушки. Если в помещении есть проблемы с электропроводкой или возникла необходимость срочно закончить ремонт, используют сухую стяжку. Песок и цемент в этом случае просто втрамбовывают в поверхность, а уже на следующий день заклеивают кафельной плиткой. Еще существует полусухая стяжка. Это своеобразный компромисс между предыдущими двумя видами.

Мокрая и полусухая стяжки считаются наиболее эффективными при монтаже встроенной отопительной системы

Установка отражающей пленки

Одной из основных особенностей теплого пола является наличие в его пироге пленки, отражающей тепло вверх в помещение. От этого слоя напрямую зависит эффективность напольной системы обогрева. Укладывается он поверх теплоизоляции под прослой с трубами или электрическими матами (кабелями).

Применять на этом этапе монтажа обычную фольгу или фольгированный полиэтилен, предназначенный для пароизоляции, следует с осторожностью. Алюминий от контакта с щелочным бетоном может истончиться и утратить свою отражающую способность

Если трубы теплого пола будут закрываться гипсовой стяжкой или настилом, то еще ничего страшного. Но при использовании цементного раствора от такого варианта лучше сразу отказаться. В этом случае инструкции от производителей применяемых материалов и строительные нормы разрешают только фольгированные пленки со специальным покрытием.

Установка защитной пленки

Отражающий подстил позволяет избежать неравномерного нагрева отдельных участков пола. Без него непосредственно над трубой поверхность будет более теплой, нежели буквально в 5–10 сантиметрах рядом, где трубопровода с горячей водой нет. Экономить на пленке с фольгой не стоит.

Составление проекта

Независимо будет монтироваться водяной теплый пол под плитку своими руками или с помощью специалиста, первым делом пред началом работ, необходимо составить проект.

Во время составления проекта, необходимо определится с диаметром труб, так как именно от диаметра зависит длина контура. Когда монтаж системы подогрева проводится самостоятельно, используют такие трубы:

  • с сечением 16 мм, подходит для установки контура не более девяноста метров;
  • с диаметром 17 мм, проводят монтаж контура до ста метров;
  • если используется труба с сечением 20 мм, то контур может быть до 120 метров.

Обоснуются такие показателя тем, что, если труба большого сечения, сопротивление в ней снижено. Когда проводится укладка теплого пола под плитку своими руками, мастер должен знать, что для обогрева большого помещения, лучше использовать трубу, сечением два сантиметра. Но часто на всю комнату трубы в сто двадцать метров не хватает для оптимального прогрева, и решают добавить кусок. В таких ситуациях, желательно не добавлять трубу, а делать еще один контур, и длина двух контуров не должна отличаться более, чем на десять метров.

Во время проектирования, нужно учитывать и такие критерии:

создавая проект системы, первым делом, нужно установить перегородку, а только после этого рассчитывать количество контуров;
если монтаж системы проводится не в одной комнате, а по всему дому, то коллектор, нужно устанавливать посередине дома, ну не прям посередине, а в средней комнате;
когда необходима установка двух коллекторов, в каждый из них должен включаться насос для циркуляции теплоносителя по трубам;
проводя монтаж системы подогрева пола в двухэтажном доме, важно учитывать при составлении проекта, что перекрытие должно утепляться.

С основами составления проекта, мы разобрались, теперь давайте рассмотрим еще несколько важных требований, которые обязательно нужно определить до составления плана.

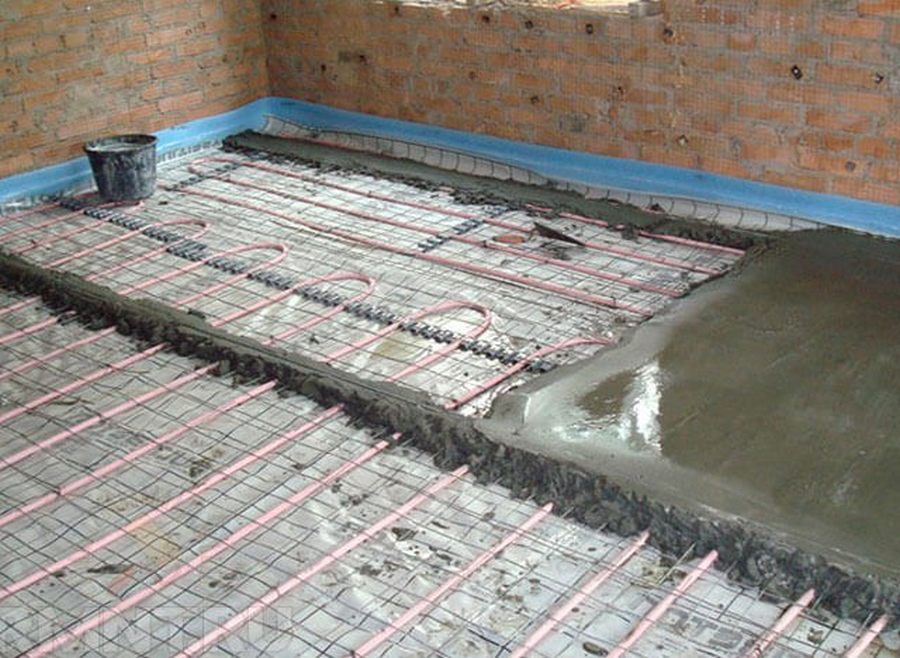

Как залить «мокрой» стяжкой

Если в раствор добавляют много воды, то получают «мокрую» стяжку. Раствор будет пластичным.

Соотношения компонентов следующие:

  • При укладке теплых полов в сухом жилом помещении подойдет раствор М200 с использованием цемента М500. Потребуется 1 часть цемента, 3 части песка и 1-1,4 части воды.
  • При укладке теплых полов во влажном помещении (в санузле) нужен раствор М200 на основе цемента М400. Берут 1 часть цемента, 2,5 части песка и 1-1,4 части воды.
  • В реальности объем жидкости зависит от уровня влажности песка и количества пыли в нем. В связи с этим воду добавляют постепенно, перемешивают и контролируют пластичность. В итоге должна получиться смесь, похожая на густую сметану.
  • Раствор разравнивают между трубами, трамбуют, убирая воздушные пузырьки.

Процесс разравнивания смеси облегчает длинное правило и предварительно расставленные маяки. Углубления заполняют смесью и вновь выравнивают.

Выполняют стяжку из отсева таким же образом. Но всё делается более тщательно, трудозатрат понадобится больше. Достоинство «мокрого» способа — пластичность раствора, который легко разравнивать правилом.

Кабельные электрополы

Нагревательные кабели чаще всего применяются в помещениях, где влажность окружающей среды повышена (балконы, ванные комнаты). Это объясняется их гидроизоляционной надежностью и КПД, которое делает мат оптимальным греющим элементом для использования под кафельную плитку. Во время эксплуатации напольное покрытие прогревается в минимальные сроки и способно аккумулировать тепло, однако применение подобной системы требует планирования бетонной стяжки и поднятия горизонтальной поверхности пола на 30-50 мм.

Подготовительные работы

Самостоятельная укладка системы теплого пола с применением матов начинается с подготовки места для установки терморегулятора на высоте не менее 30 см от горизонтальной поверхности пола. Если же теплый пол располагается в помещении с повышенной влажностью воздуха (сауна, ванная), регулятор находится вне комнаты. Монтажные концы нагревателя прокладываются в гофрированной трубе, служащей защитным кожухом. Сечение провода, по которому подводится электропитание, выбирается в соответствии с силой тока теплого пола.

Подготовительный этап (уборка и грунтовка пола) позволяет усилить адгезию с песчано-цементной стяжкой. После просушки производится разметка. Отопительные кабельные маты не укладываются под мебелью, сантехникой и крупными бытовыми агрегатами. Помимо этого следует соблюдать отступ:

  • от стен – минимум 50 мм;
  • от других нагревательных приборов (включая печи, камины) – не менее 100 мм.

Теплоизоляция, монтаж кабеля

Материал укладывается либо по всей комнате (если под ней находится холодное основание), либо ограничиваются только площадью обогрева.

Для крепления греющего кабеля по поверхности предварительно саморезами укрепляются отрезки монтажной ленты. Шаг не превышает 18 см, а для помещений повышенной влажности – 15 см, радиус изгиба должен быть минимален (не > 50 мм). После производятся замеры сопротивления греющего кабеля, при этом омическое сопротивление должно соответствовать паспортным данным муфты. При совпадении показателей располагается гофрированная труба с температурным термодатчиком внутри. Вся схема размещения приборов, включая шаг, обязательно фиксируется в гарантийном талоне.

Надежно закрепленная конструкция пола покрывается бетонно-цементной стяжкой, толщина которой составляет не менее 30-50 мм для лучшего сцепления с основанием пола. При этом допускается использовать в составе современные пластификаторы. Перед тем, как самому подключить теплый пол, выжидаем полного затвердевания (минимум – 28-30 дней), до этого пробные запуски запрещены.

Системы водяного пола

В основном применяется как дополнительный элемент автономного обогрева в частном секторе. Несмотря на свою экономичность и дешевизну при эксплуатации, монтаж гребенки теплого пола с насосом и терморегулятором в многоэтажных домах встречается редко. Это объясняется тем, что водяной теплый пол, включенный в систему однотрубного центрального отопления, приводит к снижению температуры горячей воды в смежных квартирах. Из других недостатков, ограничивающих распространенность, можно отметить:

  • значительные капитальные вложения и необходимость установки водяного насоса для создания циркуляции и коллекторного шкафа;
  • толщину бетонной стяжки над трубным разветвлением (10-15 см);
  • сложности с регулировкой температуры при эксплуатации;
  • в случае протечки – трудность диагностики и дорогостоящий ремонт.

При монтаже теплого пола могут применяться трубы из различного материала, но наиболее популярны металлопластиковые и полимерные (из сшитого полиэтилена). Они выдерживают значительные нагрузки, обладают малым весом и долговечностью. При поэтапном монтаже пола из металлопластика гибкость трубы легко позволяет достигнуть необходимой геометрии расположения петель – «улитки» или «змейки» без жесткой фиксации, а алюминиевая прослойка обеспечивает повышенную прочность и долговечность (не менее 50 лет).

Подробную инструкцию, как сделать теплый водяной пол своими силами, можно получить, просмотрев видео.

Обратите внимание, какой скрупулезности требуют подготовительные работы, включающие в себя следующие этапы:

  • тщательное выравнивание геометрической горизонтали пола;
  • укладка демпферной ленты, которая в дальнейшем послужит компенсатором при тепловом расширении бетона;
  • монтаж параизоляционной пленки и пенополистироловых плит – основа для разветвленной системы труб. Для фиксации на плитах существуют специальные выступы с пазами.

Подготовительный этап для грунта

Итак, устройство чернового пола по грунту начинается непосредственно с обработки участка земли

Важно знать глубину залегания грунтовых вод, чтобы исключить риск подтопления фундамента. Для этого можно предусмотрительно произвести монтаж дренажной системы, которая будет выполнять функцию отведения воды.

Как только проблема с грунтовыми водами решена, можно давать старт процессу создания основания. Используется для этого крупнозернистый речной песок и щебенка с диаметром фракции около 3 сантиметров. Глубина залегания слоя из этих материалов должна составлять около 30 сантиметров. Как только его засыпают, производится трамбовка с использованием большого количества воды. Недопустимо использование чернозема или торфа вместо песка, поскольку они подвержены вымыванию. Таким способом часто делают теплый пол в гараже, который хорошо себя зарекомендовал.

Что такое стяжка

По сути, это слой бетона, которым заливают основу для выравнивания или маскировки каких-либо элементов. Чаще всего стяжка выступает черновым покрытием, на которое впоследствии наносят финишные отделочные материалы: плитку, ламинат, паркет и так далее. Обычно пирог с системой «теплый пол» выглядит следующим образом:

  • гидроизоляция;
  • утепление;
  • армирующая сетка;
  • контуры отопительной системы;
  • бетон.

В зависимости от изначальной конструкции основы очередность компонентов пирога может меняться. Например, бетонный слой наносят для выравнивания прямо на черновое покрытие, проводится гидроизоляция и утепление, после чего снова заливается бетон. На него монтируют контуры отопления и скрывают их еще одним слоем.

Теплоизоляция не является обязательным атрибутом пирога теплого пола, но без нее энергопотери увеличатся на треть

Вопросы по монтажу и функционированию теплого пола

Возможно ли установить насосно-смесительный узел теплого пола отдельно от коллекторного блока?

Если речь идет о VT.COMBI (COMBIMIX), то такое расположение смесительного узла допустимо.

Сосед посоветовал для экономии материала добавить в цементный раствор под стяжку теплого пола добавить мелкий гравий. Допустимо ли это?

Нет. Раствор замешивают только из песка, цемента и пластификатора.

Мастера из нанятой мной бригады утверждают, что трубы на 100 % должны находиться в защитной гофре. Не снизит ли это теплоотдачу?

Ваши сомнения справедливы. Гофрированный кожух должен быть только в местах, где трубы подключаются к коллектору и на пересечениях демпферного шва в стяжке.

Температура на подаче теплого пола не поднимается выше 38 градусов, хотя на котле – 60, перед входом в COMBIMIX – примерно 58, на термоголовке выставлено 40 – 50. Почему не поднимается температура труб?

В насосно-смесительном узле VT.COMBI (COMBIMIX) смешиваются два потока – подача из котла и «обратка» из теплого пола. Для настройки правильного соотношения используйте балансировочный клапан. Скорее всего подается слишком большое количество остывшего теплоносителя.

При соблюдении всех рекомендаций по монтажу и правильном выборе материалов водяной теплый пол будет отлично функционировать длительный срок и сделает помещение уютным и комфортным.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.
