Что может тепловизор
Любое физическое тело с температурой больше абсолютного нуля излучает тепло и может быть обнаружено современным тепловизором, не взирая на ненастную погоду и скверное освещение. Он измеряет температуру удаленно. Никто не укроется от него защитным костюмом или зарослями кустарника.
Аппарат поможет обнаружить человека в задымленном помещении, свежий след животного, имеющий остаточное тепло, скрытую электропроводку или замурованную в железобетонной конструкции трубу водяного отопления.
Уже по перечисленным возможностям, а это далеко не полный перечень, можно сказать, что подобные изделия одинаково пригодны для нужд работников МЧС, охотников и строителей.
О военных мы не говорим, тут и так все ясно. Мы имеем дело с уникальным оптико – электронным оборудованием, которое не только определяет температуру дистанционно, но позволяет выделить зоны разной температуры и построить тепловую карту объекта (термограмму).
Область применения тепловизоров
Благодаря таким преимуществам как информативность, высокая точность результата, минимальные затраты времени и безопасность, тепловизоры широко используются в самых разных сферах:
- Для обследования зданий и сооружений. Проверка позволяет точно обнаружить места утечки тепла, повреждение тепло- и гидроизоляции, протечку воды в скрытых коммуникациях, неисправности электрооборудования.
- В медицине. Путем современной диагностики выявляют очаги воспаления, патологии, а также выделяют среди здоровых людей заболевшего человека по повышенной температуре тела.
- В военной сфере. Тепловизионные камеры устанавливают на военной технике, они позволяют рассмотреть любой предмет в условиях ограниченной видимости или в ночное время.
- В морских портах. Приборы используются в охранных системах для обеспечения безопасных условий.
Это только некоторые направления использования современной тепловизионной техники. Приборы также применяются на охоте, при ликвидации последствий пожаров и катастроф, в промышленных отраслях и в быту.
Сколько стоит тепловизор и его выбор
Каждый мастер мечтает иметь в своем арсенале все виды инструментов. Тепловизоры не являются исключением, так как с их помощью можно определить тепловые потери, а также своевременно их устранить. Цена такого прибора варьируется преимущественно в пределах от 25 до 500 тысяч рублей. Если планируется использование рассматриваемого прибора в бытовых целях, то достаточно приобрести устройство за 25-40 тысяч рублей. Несмотря на то, что прибор будет иметь минимальный набор опций, с его помощью можно получить вполне достоверные данные о теплоэффективности исследуемого объекта.
Что показывает тепловизор
Как выбрать устройство, зависит от целей, при которых планируется применять устройство. Стоимость тепловизионного оборудования промышленного назначения варьируется в пределах от 180 до 350 тысяч рублей. С их помощью можно получить высококачественные результаты исследования теплопотерь. Тепловизионные приборы стоимостью выше 500 тысяч рублей имеют максимальный класс точности, поэтому они применяются исключительно в таких случаях, где важна точность до 0,1 градуса.
Значимость тепловизионного оборудования очень высока, поэтому данный прибор находится в тесной взаимосвязи со строительством дома и системами отопления. Благодаря таким приборам можно достаточно быстро определить места тепловых потерь помещений, что позволит устранить их, и тем самым окупить затраты на проведенное исследование или покупку устройства. Устранив место потери тепла, можно значительно экономить финансы на отоплении. В видеоматериале рассказывается о том, как определяются теплопотери жилых домов с помощью тепловизора.
https://youtube.com/watch?v=J59c6VWBhHM%3F
Публикации по теме
Виды измерительных рулеток — устройство, выбор, применение и ремонт инструмента
Как пользоваться динамометрическим ключом: подробная информация об инструменте
Как работает толщиномер и его разновидности
Как пользоваться малкой и особенности угломера
Особенности моделей
Большим достоинством тепловизоров является их техническая возможность определить бесконтактным способом температуру любого объекта с высокой точностью. Классификация тепловизоров по типам различная. Есть стационарные устройства, поворотные, ручные, автомобильные, а также специальные тепловизоры для пожарных. Цена на тепловизоры колеблется в широком диапазоне. Самые недорогие модели стоят от 350 тыс. рублей, с улучшенными характеристиками – 500 – 600 тыс. и больше (фирмы Samsung, Videotec, Pelco, Smartec и другие), цена на сложные тепловизионные комплексы составляет сотни тысяч долларов. Также сейчас в пожарном деле очень часто используют тепловизоры серий ИК-Бранд.
Помимо поворотных тепловизоров, популярностью пользуются поворотно-наклонные, имеющие угол наклона при горизонтальном обзоре до 360 С. Угловая скорость наклона также широко разнится: от 0,1 до 360 в секунду. Для того, чтобы оптимально определить параметры работы устройства, используют автоматическое программирование выполнения различных технических функций, от которых зависит скорость поворота камеры и чёткость патрулирования объекта.
Видеокамеры имеют разрешение NTSC и PAL, а в режиме HD работают с разрешением 1920 х 1080. Максимальное оптическое и цифровое увеличение может достигать уровня 16 и 32-кратного. Тепловой датчик работает в диапазоне 3 – 20 мкм, с порогом термочувствительности 0,1 С.
Вопрос – ответ
У собственников частого жилья и муниципальной собственности появляются сомнения, связанные с описанными проблемами – утечки тепла, сырость. Проверка дома тепловизором и часто задаваемые и популярные вопросы получают следующие ответы:
Устраняют ли выявленные проблемы специалисты обследующей компании?
Как правило, владельцами тепловизоров становятся строительные бригады, в компетенцию которых входит наружное утепление стен дома, уплотнение изнутри и прочие работы, связанные с проблемой. Поэтому обязанность сделать все качественно, естественно, присутствует. Если услугу оказывает аудиторская фирма строительного профиля, то такой работы она не делает, однако, дает рекомендации куда обратиться, чтобы утеплить собственный дом.
Трудно ли разобраться в отчетах?
Совершенно нетрудно. Они даны в форме тепловых графиков и указанием проблемных мест стен, кровли, внутренней отделки и трубопроводов. Проставлены максимальные и минимальные температуры. Проверка тепловизором и рекомендации содержат пояснения доступным нетехническим языком.
ПОСМОТРЕТЬ ВИДЕО
Требуется проанализировать промышленное неотапливаемое здание. Это возможно?
Да. Обследование тепловизором, возможно, для любого помещения. Показатели станут существенно меньше, и специалисты учтут необходимый коэффициент при собственных расчетах. Остальные условия соблюдаются: холодная погода, отсутствие осадков, открытые технологические проемы – окна и двери.
Существует ли услуга под ключ – анализ до утепления и после него?
Да. Некоторые фирмы практикуют комплексное обследование в виде бонусов или скидок после утепления квартиры или дома. Такие акции не редкость, так как конкуренция на ниве теплового анализа велика, а бизнес требует развития.
Как правило, профессиональные приборы одинакового качества и годятся для обследования любого объекта – теплого дома, холодного склада. Меняются только настройки. Операцию проводит специалист, разбирающийся в строительных технологиях.
Если читатель не нашел ответа на собственный вопрос, ему рекомендовано обратиться по контактным телефонам аудиторской фирмы, направленной на проверку жилых и бытовых строений. Для специалистов нет секретов – опыт анализа большой из-за популярности услуги. Обследование тепловизором — процедура, которая поможет выявить места с оттоком теплого воздуха из помещения.
Как организовать бизнес на обследовании домов тепловизором
Предприимчивый человек, который научится пользоваться таким прибором, как тепловизор и сумеет грамотно интерпретировать его показания, сможет зарабатывать неплохие деньги.
Благо, сегодня освоить применение этой инновационной технологии может каждый.
Для этого достаточно заняться самообучением и просмотреть видео-уроки в интернете.
Планка входа в бизнес по предоставлению услуг тепловидения невысока. Для стратапа будет достаточно 200 тысяч рублей.
Большая часть этих средств пойдет на приобретение новейшей модели тепловизора.
Экономить на покупке оборудования не стоит, ведь от этого зависит достоверность результатов проводимых исследований.
Некоторую часть средств (около 10-20 тысяч рублей) нужно будет вложить в рекламу.
Дополнительные возможности тепловизоров для обследования объектов
Тепловизор может быть укомплектован дополнительными объективами – широкоугольным и телескопическим. Первый элемент выполняет приближенное обследование протяженного объекта, когда невозможно отойти от него на некоторое расстояние. Такой объектив также позволяет произвести тщательный осмотр мелких элементов здания. Телескопический прицел тепловизора понадобится в случае необходимости проверить объект на большом расстоянии, где не существует возможности приблизиться к объекту вплотную.
Некоторые модели могут быть оснащены модулями GРS, Bluеtooth и Wі-Fі. Существуют приборы, которые имеют встроенную камеру, компас, лазерный указатель и подсветку, что отражается на цене тепловизора.
Тепловизор нередко оснащается опцией «картинка в картинке», что обеспечивает накладывание на реальный снимок ИК-изображения. Функция видеозаписи позволяет захватывать ИК-изображение и реальный вид. Это увеличивает скорость обработки результатов обследования и повышает качество отчета. Благодаря опции голосового сопровождения можно записывать комментарии, прикрепляя их к снимку.
Тепловизионное обследование можно проводить жилого дома в целом или отдельной квартиры
Тепловизором, благодаря наличию особой опции, можно выполнять измерение влажности. Это позволит получить информацию в случаях утечки воды, проблем с системой кондиционирования, нарушения целостности крыши. Для дорогостоящих тепловизоров характерно наличие функции записи ИК-видео.
Как выбрать тепловизор?
При выборе тепловизора необходимо ориентироваться на следующие параметры:
• Диапазон измеряемых температур – для бытовых нужд подойдет вариант с параметром от 0°С до +350°С.
• Разрешение инфракрасного-детектора – чем оно выше, тем более детальной будет картинка.
• Термочувствительность – чем ниже этот показатель, тем выше точность результатов.
• Условия эксплуатации и класс защиты – для бытовых и строительных нужд подойдет прибор, способный работать при повышенной влажности до 95% и температуре -20°С — +50°С.
• Наличие дополнительных функций – подсветка, цифровая камера, лазерный целеуказатель, компас, модули GPS, Bluetooth, Wi-Fi.
• Наличие дополнительных объективов.
Широкоугольные применяются там, где требуется исследование протяженного объекта, а телескопические – для получения четких изображений на большом удалении.
• Эргономика и хранение данных.
Преимущество отдается приборам, способным не только сохранять картинку в формате JPEG, но и отражать информацию по температуре.
Еще один важный показатель, на который следует обратить внимание – способ отображения данных на экране, который выражается в следующих режимах:
• Full IR – полноэкранная инфракрасная картинка.
• Picture-in-Picture – картинка в картинке (обычная фотография окружает тепловое изображение).
• Alpha Blending – наложение слоев тепловой картины и обыкновенной фотографии.
• IR/Visible Alarm – изображение, как на обыкновенном фотоаппарате, но места, где температура превышает пределы заданного диапазона, подсвечены определенным цветом.
• Full Visible Light – обычные фотоснимки.
Общая техническая характеристика устройств
Принцип работы тепловизора состоит в отражении ртутно-кадмиевым сенсором изображения путём поглощения теплового спектра. Объектив выполняют из германия, который пропускает нужную гамму. Поэтому цена тепловизора так высока, в отличие от стандартных средств визуального отображения. Тепловизоры преобразуют инфракрасное излучение объектов в видимое двухмерное, визуализируя холодные предметы в черно-белой гамме, горячие – в оттенках тёплых и горячих цветов (жёлтый, красный).
В зависимости от качественных характеристик детектора можно получать чёткое изображение предметов, нагретых до температуры 1000 С и более. Это возможно благодаря инновационным технологиям типа ICE, позволяющим быстро оценить информацию с места возгорания, невзирая на разницу в диапазоне температур. Для наиболее тяжёлых условий пожаротушения применяют технологию SIGMA, в результате чего получают идеально чёткое изображение.
Для тепловизоров нового поколения характерны такие технические характеристики, как работа в режиме экстремальных ситуаций, многократное цифровое увеличение картины (2- и 4-х-кратное), ускоренное её обновление, возможность захвата и сохранения изображения, последующей передачи его на ПК. Для лучшей ориентации в зоне поражения в тепловизоры монтируют лазерный указатель, показывающий опасные места и оптимальные направления движения для выполнения спасательно-оперативных действий.
С целью продления срока работы в тепловизоре предусматривают наличие зарядного устройства. Изображение передают через видеопередатчик, который можно встроить в ручку тепловизора. Для того, чтобы одновременно видеть изображение от нескольких тепловизоров, используют мобильную станцию, принимающую картину в режиме реального времени. Она отличается наличием высокочувствительного дисплея и минимальными затратами на питание (до 24 В).
Современные модели не требуют настраивания фокуса: в них работает автоматическая функция интеллектуальной фокусировки. Тепловое слежение автоматически устанавливает температуру объектов, показывая опасные предметы указателем типа синего крестика или выделенной области.
Срок работы тепловизора – минимум 3 года. Без подзарядки устройство может работать свыше 3 (до 5 – 6) часов. Все тепловизоры отличаются противоударными, влаго- и термостойкими характеристиками. Ввиду того, что тепловизоры работают на модульной основе, их можно обновлять, добавляя новые аксессуары, способные расширить технические возможности устройства.
Это интересно: Тепловизор: применение и использование в различных условиях

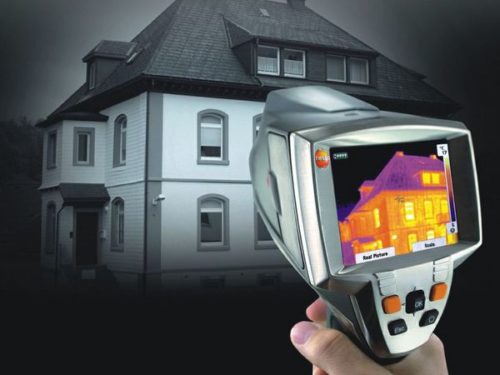

Тепловизор для обследования зданий и сооружений: устройство и принцип работы
Принцип работы подобного прибора основан на способности улавливать инфракрасное излучение на больших расстояниях и преобразовывать его в видимый человеческим глазом цветовой спектр. Любое тело или объект излучает ИК-волны. Чем выше температура этого излучения, тем оно интенсивнее. Именно эту разницу и «видит» тепловизор. Работа устройства производится в три этапа:
- Прибор фиксирует инфракрасное излучение.
- Преобразовывает полученную информацию в температурную величину.
- Формирует термограмму – отображает на жидкокристаллический дисплей распределение температур по поверхностям объекта.
Интересная информация! Несмотря на присутствие сложной электроники в схеме устройства, которая выполняет преобразование и выводит изображение на ЖК-дисплей, 90% стоимости тепловизора составляет система линз (матрица) и объектив, принимающий ИК-излучение. Вся электроника, включая блок отображения информации и ЖК-дисплей, – это оставшиеся 10% стоимости.
Схема устройства тепловизора – с виду всё просто
Сферы применения
Применение тепловизоров в военном деле Область применения связана со способностью преобразовывать тепловое излучение в спектр, который воспринимает человеческий глаз, обнаруживать самые незначительные объекты, излучающие электромагнитные волны. Если определить интенсивность излучения, то можно рассчитать температуру исследуемого объекта и предположить, что это. При помощи аппарата определяется разница температур, при отсутствии контакта с объектами, они не реагируют на помехи, не могут быть обнаружены системами слежения, имеют большую дальность действия: от 100 м до 3 км. Эти принципы работы позволяют применять их в самых различных областях.
В военной технике
Новая современная техника поступает сегодня на вооружение, имея в своем арсенале встроенные тепловизорные камеры. Их использование позволяет вести боевые действия в условиях плохой видимости, обнаруживать противника и технику. Помимо этого, устройства устанавливаются на беспилотных самолетах и на технике, управляемой дистанционно.
Возможность «видеть» объекты в ночное время – основной показатель, имеющий значение приборов в военной сфере. Принцип успешной работы аппаратуры заключается в четком обнаружении теплового излучения. Для армии производятся специальные аппараты в виде биноклей, прицелов для оружия, ими оснащаются системы наведения. Они оснащены мощными оптическими механизмами, что увеличивает возможности военных тепловизоров многократно.
В морских приборах
Морской или речной порт является сложным транспортным узлом, и его безопасность может обеспечить только самая совершенная охранная аппаратура. Морские тепловизоры предназначены для обеспечения безопасности водных и прибрежных объектов: портов, причалов, складов, речных вокзалов.
Охота
Тепловизор для охоты – хорошее подспорье для тех, кто увлечен выслеживанием добычи
Использование прибора позволяет отслеживать самого осторожного зверя в любое время суток независимо от погоды и видимости

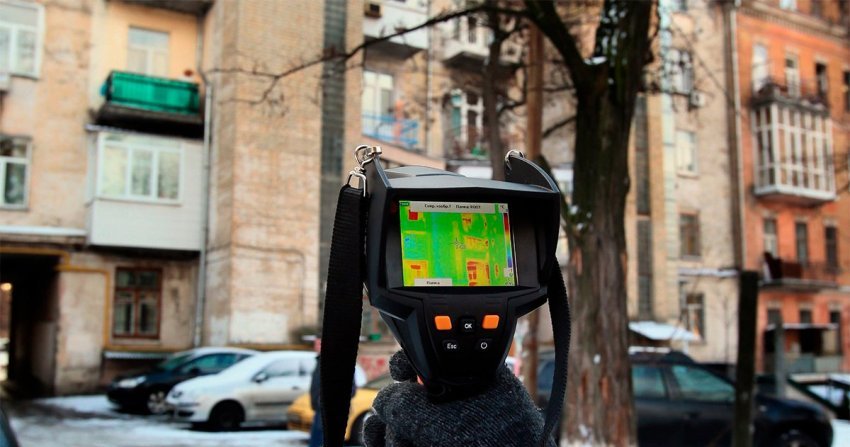

Обследование зданий
С помощью тепловизорных датчиков есть возможность обследовать любое сооружение, чтобы определить место утечки тепла. Результаты исследования станут весомым аргументом для того чтобы доказать плохое качество теплоизоляции стен. Для коммунальщиков применение тепловизора для обследования зданий – хорошее средство правильно определить проблемные зоны и направить силы на утепление конкретных мест.

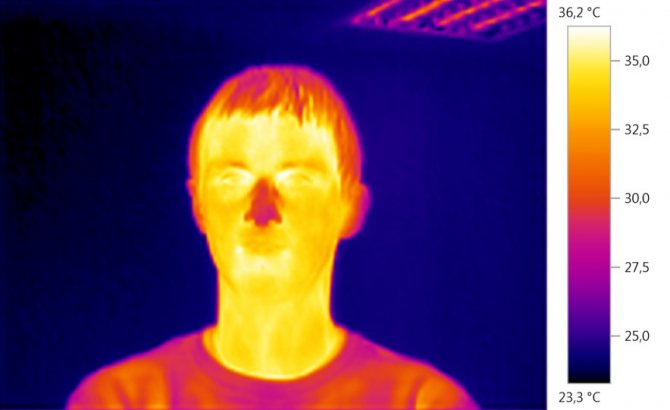

Применение тепловизора в медицине
Медицина
Использование тепловизора в медицине производилось еще во времена СССР. Приборы позволяют распознать характер заболевания, а также увидеть инфицированного человека среди здоровых по температуре тела, характерной для той или иной болезни.
Обследование с помощью специальной аппаратуры, реагирующей на электромагнитные волны, помогает обнаружить воспалительный процесс с точностью до микрона и найти область патологии. Использование аппарата позволит определить, болен пациент или здоров, увидеть источник заболевания, поставить диагноз.
Чрезвычайные ситуации и АСР
Пожарные, вооруженные прибором, могут увидеть наиболее безопасный путь выхода из огня, минуя самые горячие участки. Спасатели, вооруженные аппаратом, в самых трудных ситуациях имеют возможность найти человека в зоне плохой видимости.
На эту тему ▼
Тепловизор пожарный ISG К250
Технические характеристики и описание устройства
Помимо перечисленных сфер, где применение измерительной тепловой техники – необходимое условие успешной деятельности, данные приборы используются и в других областях промышленности и в повседневной жизни людей. Поэтому сегодня производится много их разновидностей, и выбор тепловизора зависит только от цели его использования.
Технические характеристики устройства свидетельствуют о том, можно ли использовать его как универсальный или его специализация более узкая. Границы температур, на которые ориентирован прибор – главный критерий при выборе. Чтобы не допустить ошибку при покупке, необходимо учитывать, что температурный диапазон устройства должен быть больше температуры исследуемого объекта как минимум на 25%.
Как правильно пользоваться тепловизором
Позволить себе стать владельцем такого устройства, как тепловизор, может не каждый строитель. Покупают такие устройства организации, занимающиеся оценкой качества выполненных работ по строительству зданий или сооружений. Проверка тепловых потерь тепловизором может быть выполнена как самостоятельно, так и при помощи соответствующих организаций.
Если обратиться в соответствующую организацию, то стоимость исследовательских мероприятий будет зависеть от объема работ и затраченного времени. Определение теплопотерь проводится снаружи зданий и внутри. Проводит определение опытный специалист, используя при этом аппарат определитель потерь тепла. Результаты исследования фиксируются в виде фотоснимков, что способно делать большинство современных приборов. На основании исследований делается заключение с последующим предоставлением отчета.
Важно знать! Для определения теплопотерь зданий подходит не каждый день, что указывается в руководстве к прибору. Для выполнения правильного исследования нужно работы проводить весной или зимой
Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются
Для выполнения правильного исследования нужно работы проводить весной или зимой. Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются.
Применение тепловизора: что видно на экране прибора
При проведении выявления тепловых потерь опытным специалистом, заказчику не зачем тревожиться о качестве проводимых мероприятий. На основании результатов исследования можно приступить к устранению обнаруженных тепловых потерь.
Лучший тепловизор для смартфона
Описывая недорогие и популярные модели тепловизоров, мы уже говорили об устройствах, совместимых со смартфонами и прочими мобильными устройствами. Это большой плюс — работать с данными становится намного проще и удобнее. В продаже есть также модели тепловизоров, которые подключаются к смартфону и вовсе не могут работать без него. Познакомимся с тремя популярными моделями — они недорогие, но эффективные.
№ 3 — Flir ONE Pro LT (USB-C) для Android
Flir ONE Pro LT (USB-C)
Одна из немногих моделей тепловизоров, которая работает в сопряжении со смартфоном. Она легко подсоединяется к мобильному устройству и облегчает поиск зон утечки тепла в доме или добычи в лесу на охоте.
СТоимость начинается от 27 тысяч рублей. Модель фиксирует температуру до 120 градусов, измеряет ее и заносит данные в отчет. Причем революционная и уникальная система обработки изображений позволит разобраться в снятых термограммах даже новичку в мире тепловых измерений. Передать данные на умные часы можно при помощи удобного приложения. Удобный разъем выдвижного типа позволяет подключать тепловизор в телефону, не вынимая последний из чехла.
Этот адаптер — идеальный вариант для поиска проблемных мест утечки тепла в доме, поиска мест перегрева в области пролегания электрических коммуникаций, позволяет видеть что-то сквозь туман или дым. Может применяться и для видеонаблюдения.
Плюсы
- многофункциональное устройство
- легко подключается к смартфону и ряду умных гаджетов
- грамотное ПО
- удобный выдвижной разъем
- хорошие данные изображений
Минусы
не обнаружено
Цены на тепловизор Flir ONE Pro LT (USB-C) для Android
Flir ONE Pro LT (USB-C) для Android
№ 2 — Seek Thermal Compact (для iOS и для Android)
Seek Thermal Compact (для iOS и для Android)
Модель, созданная специально для подключения к смартфонам. Причем есть две вариации — для тех, что работают на Андроиде, и для тех, что работают на iOS. Стоимость тепловизора начинается от 19 тысяч рублей, но вариант для «яблочного» телефона будет стоить несколько дороже.
Эта модель без проблем подключается к любому смартфону и способна определять температуру в пределах -40 — + 330 градусов на достаточно большом расстоянии. Подключение устройства происходит через стандартные смартфоновские выходы либо через переходники, но в целом этот процесс не вызывает проблем. Грамотно разработанное ПО позволит с комфортом пользоваться тепловизором.
Как отмечают пользователи, модель тепловизора отлично справляется со своими функциями, картинку термограммы выдает нормальную. Она станет отличным помощником и на природе, и в быту, и на стройплощадке, но при этом совсем не займет лишнего места в вашем кармане.
Плюсы
- недорогая модель
- простое использование
- небольшие размеры
- легко подключить к телефону
- удобно брать с собой куда угодно
- хороший диапазон определяемых температур
Минусы
не обнаружено
Цены на тепловизор Seek Thermal Compact (для iOS и для Android)
Seek Thermal Compact (для iOS и для Android)
№ 1 — Seek Thermal Compact XR
Seek Thermal Compact XR
Еще одна модель, которая работает в связке с вашим смартфоном. Она практически такая же, как и описанная прямо перед ней, но несколько усовершенствована. Тепловизор более точен в снятии показателей и определяет наличие объекта, выделяющего тепло, практически на расстоянии 500 м.
В целом пользователи пишут, что эта недорогая модель работает ничуть не хуже, чем профессиональный тепловизор. Устройство без труда настраивается и работает в связке со смартфоном. Это не простой аксессуар-игрушка для сотового, а полноценный прибор для определения зон утечки тепла или перегрева в доме или на складе, а также отличный помощник на природе во время охоты.
Плюсы
- недорогая модель
- большая дальность определения температуры
- удобное использование
- компактные размеры
- легко подключается к телефону
Минусы
не обнаружено
Технические характеристики
Как и любой прибор измерения, работа инфракрасного пирометра характеризуется определенными параметрами. Выбор определенной модели осуществляется по их значениям. Рассмотрим самые важные из них.
Оптическое разрешение
Он определяет площадь объекта, на поверхности которого измеряется температура. Он напрямую зависит от угла объектива устройства. Чем он больше, тем значительнее будет площадь измерения температуры. При этом учитывается расстояние до объекта.
Главным условием проведения точного измерения является наложение пятна только на материал поверхности. В случае превышения площади значение температуры будет неточным. Оптическое разрешение – это величина отношения диаметра пятна прибора к расстоянию до объекта. В зависимости от модели оно может быть равным от 2:1 до 600:1. Последнее относится к классу профессиональных устройств, применяемых для снятия показаний нагрева поверхности в тяжелой промышленности. Для бытовых и полупрофессиональных пирометров оптимальный показатель равен 10:1.
Рабочий диапазон
Определяется параметрами пирометрического датчика. В большинстве случаев он составляет от -30°С до 360°С. Учитывая, что теплоноситель в системе отопления может иметь максимальную температуру до 110°С, для бытовых целей можно применять практически все виды пирометров.
Погрешность
Указывает степень колебаний значений температуры в зависимости от точности настроек устройства. В среднем допускаются отклонения около 2% от нормированного показания.
Коэффициент излучения
Это отношение мощности температурного излучения при текущей температуре к такому же параметру эталонного абсолютно черного тела. Для неблестящих материалов он составляет 0,9-0,95. Поэтому большинство устройств дистанционного измерения температуры настроены именно на это значение. Однако, если попытаться ими измерить степень нагрева поверхности блестящего алюминия, то значение на индикаторе будет значительно отличаться от фактического.
Для точности измерения многие модели оборудуются лазерной указкой. Световое пятно располагается не в центре, а указывает оптимальную границу области измерения.
Как пользоваться
После приобретения прибора необходимо внимательно ознакомиться с инструкцией. Несмотря на несложные правила эксплуатации, неправильные действия могут привести к значительным искажениям температурных значений. Порядок измерения степени нагрева материала с помощью пирометра:
- Включить устройство.
- Направить раструб на измеряемую поверхность.
- С помощью лазерной указки определить границу пятна измерения.
- После активации на экране появятся значения температур. В зависимости от модели они могут быть записаны в память устройства или будут заменены значениями следующих измерений.
Как видно, на практике пирометром может пользоваться каждый. Поэтому он становится обязательным прибором измерения для работников компаний, занимающихся проектированием и монтажом автономных систем отопления.
Лучшие модели тепловизоров в средней ценовой категории
Теперь стоит пройтись по наиболее популярным и интересным моделям, от самых простых и до профессиональных.
Flir C2
Небольшой и компактный, но вместе с тем, функциональный прибор
Это профессиональный инструмент, для строителей и монтажников. Об этом как бы намекает его весьма высокая цена — 70000 рублей. Это прибор внесен в госреестр разрешенных к использованию. Минимальная температура работы -10°С, максимальная +150°С. Точность измерения температуры — 0,1°С. Разрешение детектора составляет 320 на 240 пикселей, что для 3 дюймового экрана вполне достаточно. Сам прибор представляет собой аппарат размером со смартфон.
Тепловизор Flir C2
HD-02
Бытовая версия тоже вполне может использоваться для профессиональных исследований
Этот прибор уже больше подходит для бытового использования. Купить тепловизор HD-02 можно за 22000 рублей. Измерять температуры аппарат может в пределах от -20ºС до 300ºС. Внутри есть собственная память на 4 Гб. Точность измерения вряд ли устроит профессионалов, однако для домашнего использования в самый раз — 2ºС. Экран имеет диагональ в 2,5 дюйма.
Тепловизор HD-02
HT-175
Простой и наиболее доступный прибор
Еще один доступный прибор для домашнего использования. Купить его можно за 14000 рублей. Разрешение 2-х дюймового экрана составляет 0,3 МП. Диапазон рабочих температур составляет от -20ºС до 300ºС. Шаг, то есть точность равна 0,5ºС. Измерять прибор может на расстоянии от 1 до 20 м.
Тепловизор HT-175
Медицина
Ранняя диагностика вирусных заболеваний, диагностика злокачественных и доброкачественных опухолей, выявление воспалительных и дистрофических поражений позвоночника и периферических суставов, диагностика заболеваний скелетных мышц, диагностика внутренних болезней (диабетическая ангиопатия, эндартериит сосудов конечностей, болезнь Рейно, гепатиты, нарушения вегетативной регуляции, миокардит, бронхит и др.), диагностика в урологии (воспалительные заболевания почек, мочевого пузыря и др.), как абсолютно безвредный прибор тепловизор также эффективно применяется в акушерстве и педиатрии.
Материалы
Для изготовления корпусной части большинства тепловизорных аппаратов применяют ударопрочный тип пластика. Для удобства держания корпус оснащают резиновыми накладками, как правило, качественные модели защищены от попадания влаги, а также от негативного влияния окружающей среды.
Германий с тонкопленочным покрытием, которое оптимизирует проникновение света, служит материалом для большей части объективов тепловизоров. Рабочий диапазон длины волн таких линз составляет от 3 до 5, от 8 до 14 микрон. Поскольку оптическое стекло не способно пропускать потоки инфракрасного излучения в нужном диапазоне, то его нельзя использовать для тепловизорной аппаратуры.
Важно помнить и учитывать, что прозрачность германия снижается при повышении температур. Если повысить ее до 100 градусов, то прозрачность снизится в 2 раза
Возможно ли изготовление тепловизора своими руками
Как оказалось, сделать самостоятельно такой прибор несложно, при наличии некоторых навыков радиодела. Однако человеку, который обладает такими навыками, рассказывать об изготовлении тепловизора нет смысла, а если таковые отсутствуют, на словах объяснить невозможно. По этой причине редакция Seti.guru предлагает посмотреть короткий видеоурок, который позволит понять алгоритм действий.
Самостоятельная сборка подобного прибора, конечно, возможна, но вникать в процесс, после тратить время на программирование (прошивку) «ардуино» нет смысла. Устройство, которое может составить конкуренцию тепловизорам заводского производства, вряд ли получится. Такой работой имеет смысл заниматься только при условии личного интереса.
Такие тепловизоры используются на охоте
Отчет термографии регистрируется в энергетическом паспорте
Тепловизор можно использовать как полезный инструмент для точного
определения утечек при недостаточном наклоне крыши. Такой осмотр лучше
всего проводить вечером после солнечного дня. Крыша должна быть сухой.
Когда солнце светит на низкий наклон крыши, оно нагревает кровлю и
верхнюю часть слоя изоляции ниже. Как только солнце садится, изоляция
начинает остывать, однако, влажные участки охлаждаются гораздо более
медленными темпами, чем сухие. Вот почему дырявые участки крыши
отображаться как теплые пятна, если смотреть в ночное время. После
выполнения всех работ следует составить энергетический паспорт, в
котором должно быть отмечено:
- отклонение от норм теплоизоляции;
- все конструктивные особенности и дефекты (с подробным
описанием причины и мест локализации); - расчетная температура наружного и внутреннего пространства,
при котором проводилось тепловизионное обследование; - энергозатраты всей жилой площади за один отопительный сезон;
- рекомендации по устранению дефектов потери тепла, на основе
полученных теплограмм; - дата проведения термографического анализа.
Все как в медицинской карте пациента диагностической
амбулатории.
Мобильный тепловизор для смартфона − насколько реальны показания
Сравнительно недавно появился новый вид подобного оборудования. Переносные телевизоры для подключения к телефону через microUSB. По сути, это карманный тепловизор. На рынке подобных приборов сегодня продаётся всего несколько таких устройств.
Мобильный тепловизор на Android
Подобные приспособления выпускает бренд «Seek Thermal». В производстве уже несколько типов таких приборов. Рассмотрим некоторые из них подробнее.
Тепловизор Seek Thermal XR для Android
Устройство подключается к смартфону, питается от него, несильно его разрежая (что, безусловно, плюс). Мобильный гаджет поможет определить сквозняки и засоры в трубах, перегрев проводки.
Прибор имеет защиту от влаги и достаточно компактные размеры
По отзывам, он может вполне точно определить холодные зоны, к примеру, проверить качество утепления на балконе.
Кстати, существуют вариации приборов для смартфонов на базе IOS. Есть ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги.
Устройство «FlirOne» для смартфонов на базе IOS
Прибор этого класса не такой компактный. Некоторые пользователи жалуются на быструю разрядку аккумулятора гаджета, несмотря на то, что он имеет собственный аккумулятор.
Как и в предыдущей модели, у этой «крошки» достаточно неплохое разрешение − 206×156 пикселей
