Описание модели
Такая теплица является не совсем обычной, поскольку у нее есть свои особенности и преимущества. Для многих огородников и дачников является проблемой зимний период. Это связано с перепадом температуры, когда внутри парника скапливается влага. В результате образуется ледяная корка, которая портит укрывной материал. Крыша теплиц часто покрывается снегом и может не выдержать толстый слой сибирских осадков.
Модель Умницы, как и другие теплицы завода-изготовителя, отличается повышенной прочностью каркаса и по 10-бальной шкале она получила максимальную оценку. Эту конструкцию изготавливают из стальной квадратной трубы сечением 20х20 мм с полимерным покрытием.
Через каждые 100 см арочной конструкции расположены дуги. Толщина стен теплицы составляет 1,5 мм, а ширина изделий 3 метра. Крабовые изделия выпускают шириной 2 метра. Длина теплицы может быть от 4 до 10 метров. Изделие необходимо наращивать поэтапно при необходимости.
В сфере садоводства Умница с откатной крышей стала инновационным технологическим решением. Покрытие предлагается в двух вариантах из поликарбоната с толщиной в 1,2 или 1,4 мм. Ее крыша является главной особенностью теплицы. На зиму она открывается полностью, чтобы снег мог покрыть почву и напитать ее влагой. Изделие имеет по 2 форточки и двери для проветривания помещения. Однако по мнению специалистов, они не дают такого эффективного проветривания и зачастую приводят к сквозняку.
Откидная крыша может открываться полностью или частично. Это дает возможность проветривать теплицу по всей площади, а во время дождей поливать растения естественным путем. Такая особенность положительно сказывается на развитии теплолюбивых растений.
Настольная теплица: модель с откидным верхом
Эта настольная теплица идеально подходит для выращивания растений и овощей круглый год, если у вас нет желания возиться со сложными конструкциями.
Можете ее немного усовершенствовать – добавить петли, защелки и цепочку (65 см), чтобы плавно открывать и закрывать крышку.
Коротко о сборке.
- Сначала сделайте основание нижнего ящика из фанеры и досок 1 х 4. Установите основание 24″ x 48 ” (60 х 120 см) поверх рамы и приклейте. Дайте клею высохнуть. Просверлите несколько отверстий по краю основания в раме.
- Обрежьте доски, чтобы сделать компоненты крышки: 2 Планки 1 x 2 длиной 48 “(120 см) боковые стороны крышки; 3 планки 1 x 2 длиной 18,5″ (47 см) центр и концы основания крышки; 6планок 1 x 2 длиной 15” (38 см) скобы крышки. Склейте компоненты и дайте клею высохнуть. Используя дрель, закрепите боковые центральные и концевые планки для формирования основания крышки.
- Сделайте три скобы для крышки, используя шесть досок 1 x 2 длиной 15 “(38 см). Соедините их в три группы по две и склейте угловые концы, чтобы сформировать скобы.
- Приклейте концы трех фронтонов к концам и центру основания крышки. Просверлите отверстия и прикрутите скобы к основанию крышки. Затем просверлите отверстия через внешние распорки в верхние опорные планки. Забейте гвоздь, чтобы закрепить их вместе.
- Разрежьте и прикрепите акриловые панели к углам крышки. Измерьте два листа акрила 15 “x 48” (38 х 122 см). Зажмите листы и обрежьте вдоль меток. Установите панели вдоль угловых сторон крышки и закрепите на внешних скобах.
- Закрепите панели на скобах с помощью отвертки и шурупов с полукруглой головкой. Затем поверх верхней опоры закрепите алюминиевый уголок.
- Прикрутите три петли к одной стороне настольной теплицы, соединяя нижнюю коробку, с крышкой. Чтобы обеспечить дополнительный контроль и безопасность при открытии и закрытии крышки добавьте защелки и цепочку.
Источник фото: www.dremel.com/en_US/projects/-/project-details/183947/tabletop-greenhouse
Простой и дешевый парник
Если нет ни времени, ни денег, сделайте вот такой парник с открывающимся верхом под пленку за пару часов.
Просто рама домиком с боковым доступом. Ниже смотрите пошаговые фото.
Источник фото: www.drive2.ru/c/3091998/
Теплица с выдвижной крышей
Эта оригинальная конструкция из труб ПВХ позволяет выращивать зелень практически круглый год. Все арки можно собрать на одном конце грядки, открыв весь участок солнечному свету. Большинство конструкций требуют поднятия сторон, чтобы добраться до грядки. Здесь автор придумал систему, когда арки скользят по рельсам, делая доступ таким же простым, как натяжение двух веревок. Рельсы, по которым катится крыша, имеют диаметр 3/4 дюйма (20 мм), а дуги 1/2 дюйма (12,7 мм). Они вписываются в тройники диаметром 1 дюйм (25,4 мм), которые скользят по рельсам. Чтобы получить высоту, необходимо просверлить отверстия в трубах и установить куски алюминиевой трубки размером 1/2 дюйма под отверстиями. Шурупы, пропущенные через отверстия и трубки, фиксируют направляющие. Всю информацию, как сделать теплицу с открывающимся верхом с подробным описанием сборки можно прочитать на сайте, вот ссылка.
Источник фото: www.grit.com/farm-and-garden/pvc-hoop-house-zm0z13jazgou
Устройство раздвижной крыши
В продаже есть специальные механизмы для автоматического открывания и закрывания окон в различных сооружениях. Принцип действия таких приспособлений заключается в расширении специальной жидкости помешенной в цилиндр ограниченный с торцевых сторон поршнями. При превышении температурой порогового значения поршень выдавливает шток, и окна в теплице приоткрываются тем больше, сем выше температура в помещении. И, наоборот, при снижении температуры объем жидкости уменьшается и внутренняя пружина возвращает поршни назад.
Термореактивный механизм для теплицы с автоматической раздвижной крышей
Более подробно о механизмах автоматического проветривания, их действии, установке и настройке можно узнать из этого видео:
При помощи этого или аналогичных ему механизмов довольно просто оборудовать своими руками стандартную теплицу из металлического профиля откидными форточками или раздвижной крышей:
- Каркас сооружения собирается из гнутых профилированных металлических труб квадратного сечения. Крепление можно осуществлять сваркой или винтовыми соединениями. Но такие способы имеют массу недостатков, начиная от невозможности разборки и заканчивая сложностью присоединения разборных стыков. Оптимальным вариантом является использование универсального крепежа. Другие названия – краб система или спайдер.
Разборный каркас с местами крепления универсальных крепежей
- Место установки форточки выбирается в конце теплицы для того, чтобы при ее открытии образовывался поток воздуха. Оптимальной, система вентиляции считается тогда, когда при максимальном использовании она занимает от 25- до 30% все площади покрытия ограждающих конструкций строения (стен или крыши). Можно использовать другие варианты расположения. Часто практикуют устройство специальных вентиляционных отдушин в нижней части стены или в фундаменте, теплицы с открывающимся верхом. Такая система потоков воздуха является наиболее эффективной с точки зрения скорости охлаждения внутреннего пространства, но может повредить некоторым растениям.
Дуги форточки выгнуты под той же кривизной, что и каркас
- Рама размещается между двумя поперечинами, петли крепятся к собственной стойке, это придает каркасу дополнительную пространственную жесткость.
- После того как весь каркас, включая подвижные элементы, будет обшит сотовым поликарбонатом, производится установка автоматического механизма для открывания. В данном случае был использовано универсальное устройство на основе термореактивной жидкости – Autovent XL.
Вентиляционный люк с установленным механизмом открывания
Важно! При монтаже необходимо позаботиться о герметичности стыков между вентиляционным люком и крышей теплицы. Часто практикуют применение монолитного поликарбоната с установкой в раме форточки внахлест.
2. «Орион»
Производитель «Воля», г. Дубна. Фундамент не требуется. Металл квадрат 25 мм. Цена – 18800 руб.
Недостатки: Сложность самостоятельного монтажа.
Варианты конструкции
Обычно теплицы из поликарбоната делают прямоугольными в плане и
- арочной формы,
- двухскатными,
- односкатными.
Реже встречаются более сложные формы (многоугольные, сферические). Если теплица пристроена к стене дома, то она может быть односкатной или выгнутой формы. Арочная конструкция считается более прочной, но она может быть неудобна для выращивания некоторых видов растений, особенно при их посадке близко к стенам.
Теплица также может быть:
- стационарной,
- переносной,
- складной.
Все эти виды имеют свои плюсы и минусы, но стационарная теплица с открывающейся крышей, под которую делают прочный фундамент (например, ленточный), более устойчива и лучше противостоит ветровым и снеговым нагрузкам.
Крыша может быть:
- съемной — кровлю можно просто полностью или частично снять.
- типа «матрешка» — панели поликарбоната двигаются на направляющих и заходят друг под друга, таким образом центральная часть полностью освобождается.
- типа «кабриолет» — поднимается или сдвигается вниз на рельсах одна сторона кровли или отдельные ее участки, также может отодвигаться целый арочный сегмент.
- типа «бабочка» — поднимаются обе стороны крыши вместе со стенами, они могут подниматься по отдельности и ставиться на специальные упоры.
Виды раздвижных крыш
По способу открывания кровли делятся на:
- Раздвижные. Две или несколько частей разъезжаются в противоположные стороны, заходя на соседние элементы.
- Теплица кабриолет с откидными сегментами.
Первые два вида устанавливаются на рельсы или полозья, которые располагаются вдоль или поперек конструкции. Третий вид одним краем крепится непосредственно к каркасу.
Формы раздвижной кровли
Этот конструктив зависит от месторасположения теплицы:
- Односкатная или ассиметричная крыша делается у теплиц, пристроенных к зданию и имеющих с ним одну общую стену.
- Двускатная, арочная или фигурная кровля присутствует на отдельностоящих конструкциях.
Надо сказать, что особо популярны арочные и двухскатные крыши, такие формы наиболее функциональны при эксплуатации, на них не скапливаются снег, вода, грязь и опавшие листья.
Материалы для изготовления каркаса раздвижной крыши
Практически теплица с раздвигаемой крышей может выполняться из любого материала, только один потребует немного времени и сил, а с другим придется повозиться.
Раздвижная теплица с сегментами, установленными на полозьях.
Уголок, швеллер отлично подойдут для устройства одно- или двухскатной кровли, труба или металлопрофиль различного сечения отлично подойдут для придания крыше арочной формы. Надежность и долговечность этого материала позволяют пользоваться теплицей не один десяток сезонов.
Самый популярный материал для изготовления теплиц (см. Деревянная теплица своими руками – удобно и комфортно), но устроить из него раздвижную кровлю довольно проблематично. Подвижные элементы требуют точности изготовления, чтобы придать деревянному брусу необходимую форму своими руками, нужно иметь специальное оборудование (станок, шаблоны, струбцины и прочее), а главное, знание технологии.
Но если заказать конструкцию из дерева на специализированном предприятии, то на участке появится функциональная, эстетичная и долговечная теплица.
Эти материалы наиболее часто применяются для изготовления, как основного каркаса теплицы (см. Пластмассовые дуги для парника — быстро и надежно), так и ее подвижных элементов. Пластик прост в монтаже, легко поддается изгибанию, резке, сверлению.
Малый вес труб из металлопластика облегчает транспортировку и установку конструкции. Кроме того, стоимость теплицы из пластиковых элементов будет на порядок ниже, а по крепости и долговечности такая конструкция не уступит аналогам из других материалов.
Материалы покрытия теплиц с раздвижной крышей
Сделать раздвижную стеклянную крышу довольно сложно, а купить – дорого, поэтому из стекла делают откидные или частично сдвижные кровли.
Для остекления теплиц применяют следующие материалы:
Обладает абсолютной прозрачностью и светопропускаемостью, но стеклянные сегменты тяжелы, требуют установки основательного фундамента (см. Свайный фундамент для теплиц: процесс строительства конструкции) и прочного каркаса. Работать с этим материалом довольно проблематично, необходимо иметь некоторый навык в обработке и установке.
Поликарбонат.
По мнению садоводов теплицы из поликарбоната с раздвижной крышей – наиболее оптимальный, удобный и функциональный вариант. Материал обладает уникальными характеристиками: он гибок, может принимать арочную форму, легок, отлично поддается обработке. Кроме того, мягко рассеивает солнечные лучи, обладает высокой светопропускаемостью и хорошими теплоизолирующими свойствами.
Материал по своим свойствам близок к поликарбонату, но немного прочнее. Он также прост в обработке и монтаже, легок и гибок, для теплицы с таким покрытием не нужно массивного фундамента и тяжелого каркаса.
Рулонные материалы (пленка, нетканый материал и прочее).
Из них изготавливают раздвижную кровлю редко, так как материалы обладают слабой устойчивостью к нагрузкам, механическим повреждениям, атмосферному воздействию, но зато это самые недорогие покрытия. Такой теплицы хватит от силы на сезон-два, потом потребуется замена материала. Используют рулонные материалы в основном для рамных откидных конструкций.
Способы открывания сегментов
Элемент раздвижной крыши на роликах.
Ну, здесь все понятно, в этом варианте сегменты теплицы раздвигаются самим хозяином в нужное время. Для тяжелых конструкций целесообразно применение лебедок, талей и прочих ручных механизмов.
Раздвижная система оснащается автоматикой, куда входят электропривод, термодатчики и реле. Владелец устанавливает нужную температуру, при превышении которой устройство само будет открывать конструкцию, а при понижении – закрывать.
Не нужно будет постоянно контролировать температуру в теплице, тратить время на проветривание и регулирование микроклимата.

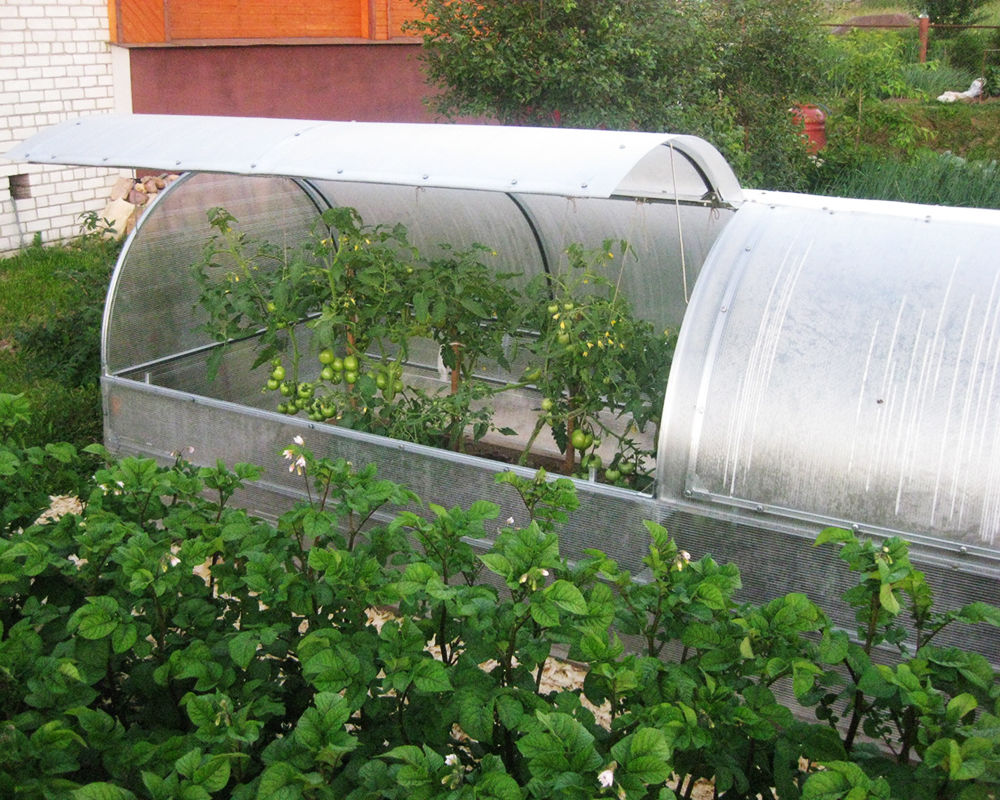

Парники из поликарбоната с открывающимся верхом: особенности и предназначение
Парник – это конструкция сельскохозяйственного предназначения, которая предназначена для выращивания рассады или небольших растений в условиях закрытого грунта. За счет того, что стенки парника сделаны из прозрачного материала, который не препятствует проникновению солнечного света, почва внутри нагревается, а влага при этом не испаряется так, как это происходит в открытом грунте. Как результат – внутри создаются максимально благоприятные условия для растений: высокая и стабильная температура, а также влажность.
Компактный, открывающийся парник для рассады с полочкой для садовых принадлежностей и удобрений можно соорудить самостоятельно без больших финансовых вложений
Полезный совет! При желании обеспечить растениям комфортные условия, можно повысить уровень СО2 в парнике. Для этого достаточно расположить его рядом с местом, где разлагаются любые органические отходы.
Важно не путать парник с теплицей, так как эти конструкции имеют серьезные отличия друг от друга, и в первую очередь это касается их габаритов. Теплицы значительно превышают парники по размерам, и вполне могут использоваться для выращивания крупных сельскохозяйственных культур
Парники же, как правило, по высоте не превышают человеческий рост и используются для рассады или небольших растений.
Стандартные размеры парника не превышают 1-1,5 м в длину, 1-1,5 м в ширину, если конструкция одностворчатая и 2-3 м, если она двустворчатая. В длину такая конструкция может быть от 1,5 до 4 м, в зависимости от желания и возможностей владельца.
Сооружения такого типа используют для выращивания разнообразных культур, среди которых всевозможная зелень: укроп, петрушка, латук, салат, щавель; овощи: морковь, лук и другие. Также можно выращивать ягоды, например, землянику, клубнику. Нередко парники используют и для выращивания цветов.
В парниках из поликарбоната с открывающимся верхом удобно выращивать небольшие растения, такие как ароматные травы, перцы или клубнику
При этом важно понимать, что размещение растений внутри парника – это только один из этапов их выращивания. В дальнейшем, придется постоянно следить за тем, чтобы условия внутри конструкции были комфортными для выращиваемых растений
Нельзя допускать перегрев или промерзание. Именно для этой цели и используют открывающиеся створки, которые позволяют регулировать температуру и предотвращать обезвоживание и отмирание растений.
Преимущества
Зачем строить теплицу с открывающейся крышей? Оказывается, такая конструкция имеет несколько плюсов, которых лишены обычные парники:
- Открытая на зиму крыша не подвергается снеговым нагрузкам, а значит, прослужит дольше.
- Таким образом снижаются нагрузки и на остальные части строения.
- Растения получают гораздо больше солнечного света, а даже прозрачный поликарбонат задерживает какую-то его часть.
- Зимой через открытый верх снег засыпается внутрь. Благодаря этому:
во-первых, увлажняется почва, вам придется носить в парник меньше воды, а нужные растениям микроорганизмы не погибнут без влаги.
во-вторых, выравнивается давление снега на стены парника изнутри и снаружи, уменьшая нагрузку на них, особенно весной, когда снег мокрый. - Летом откидная крыша позволяет хорошо проветривать тепличное помещение. С помощью специальных устройств можно сделать автоматическое открытие и закрытие сегментов при определенной температуре.
- Модели, у которых могут по отдельности открываться правая и левая части, позволяют выращивать одновременно растения, которым нужны свои разные условия. Для этого внутри парник разделяют пленкой или другим материалом.
Виды и материалы
Крыша у теплицы может быть не только раздвижной, но также передвижной и откидной. Сегменты передвижной могут двигаться в любую сторону и заезжать на другие, что очень удобно при необходимости экономить площадь. У откидной они поднимаются вверх.
Раздвижная кровля может быть односкатной или двускатной. Первая удобна для теплиц, у которых одна из стен общая с другим зданием; для тех же, что стоят отдельно, обычно используется двускатная. Она более функциональна – на ней не будут скапливаться осадки, опавшие листья и грязь.
Раздвижные крыша и бока могут открываться вручную или автоматически. Если теплица изготавливается самостоятельно, обычно выбирается первый вариант, поскольку реализовать его проще. Сегменты теплицы нужно будет регулировать вручную, а если она крупная и делать это неудобно, могут применяться такие механизмы, как лебёдка.
Приобретаемые для сборки модели могут быть оснащены автоматической системой с электроприводом и термодатчиками. Достаточно настроить параметры, после чего теплица будет сама открывать и закрывать крышу и бока, чтобы поддерживать оптимальный микроклимат.
Для каркаса применяются следующие материалы:
Дерево. Для самостоятельного изготовления обычных теплиц его используют чаще всего благодаря лёгкости обработки, но в случае с раздвижными конструкциями всё ровно наоборот. Их элементы должны быть выполнены очень точно, потому в домашних условиях деревом для каркасов раздвижных теплиц пользуются редко, а вот в готовых моделях оно встречается.
Металлы. Их основной плюс – долговечность, служить металлическая крыша может десятилетиями. Недостатки – большой вес и сложность обработки материалов в домашних условиях.
Пластик. Самый популярный материал для каркаса и подвижных элементов. Монтировать его просто, как и обрабатывать, весит он мало, при этом его прочность обычно достаточна
Немаловажно и что он недорог. Также применяться может металлопластик – его параметры схожи.. Для остекления таких теплиц используются:
Для остекления таких теплиц используются:
- Стекло – реже, чем для обычных. Дело в весе этого материала – чтобы удерживать такую теплицу нужен прочный каркас и фундамент.
- Поликарбонат. Чаще всего именно его садоводы называют лучшим вариантом. Его легко обрабатывать, он гибок и мало весит, при этом хорошо задерживает тепло, пропускает много света, но рассеивает лучи солнца.
- Акрил. Похож на поликарбонат по свойствам, отличается в первую очередь более высокой прочностью.
- Рулонные материалы. Применяются довольно редко, поскольку не могут похвастаться стойкостью. Но всё же используются из-за низкой стоимости, чаще всего для теплиц с откидной крышей. Они продержатся сезон, максимум два, затем придётся их менять.
Сборка стен и установка крыши теплицы Кормилица-Умница
Стенки теплицы модели «Кормилица-Умница» состоят из горизонтальных стяжек и промежуточных арок, которые соединяются с торцами спереди и сзади.
Шаг 1. К одному из торцов теплицы прикрепите горизонтальные стяжки – центральную верхнюю, промежуточные и нижние. Первые две фиксируются с помощью Т-образных соединителей типа «краб», последние – одиночными болтами М6х30 с гайкой и шайбой.
Шаг 2. С помощью Т-образных и крестообразных «крабов» закрепите на горизонтальных стяжках дуги промежуточной арки.
Шаг 3. Повторите шаг 1 со вторым торцом теплицы.
Шаг 4. Последовательно наращивайте промежуточные арки и стяжки, соедините их со торцами теплицы.
Шаг 5. Установите под каждой промежуточной аркой шпалеры. В качестве крепежа применяйте кровельные саморезы. Шпалеры необходимы для упрочнения каркаса теплицы, а также могут использоваться для подвязки сельскохозяйственных культур.
Шаг 6. Наметьте точки по центру каждой нижней горизонтальной стяжки. Просверлите там отверстия.
Шаг 7. Вставьте в просверленные отверстия длинные саморезы по дереву и с их помощью закрепите каркас теплицы на фундаменте.
Шаг 8. Приложите сотовый поликарбонат к стенкам теплицы. В данном случае верх останется непокрытым – там будет смонтирована заранее собранная вами крыша. На стороне, куда она будет смещаться при открытии, для крепления поликарбоната к каркасу используйте саморезы с пресс-шайбой, а на другой – обычные кровельные 5,5х19 мм.
Шаг 9. Установите рельсы на верхние дуги и ту сторону теплицы, куда будет съезжать крыша при открытии. Для монтажа на каркас и соединения друг с другом используйте саморезы с пресс-шайбой, чтобы головки крепежа не мешали колесам передвигаться.
Шаг 10. На противоположной рельсам стороне установите направляющую для тросика лебедки.
Шаг 11. Установите крышу колесиками на рельсы, закрепите лебедку, протяните тросик через направляющую и соедините с крышей.
Шаг 12. Установите на крыше со стороны лебедки упоры – они не дадут ей (крыше) смещаться за рельсы и закроют зазор со стенкой теплицы.
Шаг 13. Прикрепите к торцам теплицы со стороны лебедки и упоров фиксаторы, проверьте, насколько хорошо они удерживают крышу в неподвижном положении.
Шаг 14. Протестируйте механизм перемещения крыши – насколько ровно она идет, как натягивается трос, какое усилие нужно прикладывать к ручке лебедки.
Применяя изложенные выше инструкции на деле, вы без особых проблем соберете приобретенную теплицу с открывающейся крышей. А при наличии опыта, умения и желания, можно изучить конструкцию и построить собственными руками ее аналог.
Уважаемые садоводы! Компания «Воля» рада представить Вам новинку 2015 года – арочную теплицу со сдвижной крышей «Презент».
В отличие от других теплиц из трубы, в этой листы сотового поликарбоната не прикручиваются к каркасу, а вставляются в специальные пластиковые профиля, по которым двигаются вверх-вниз. Таким образом, крышу можно сдвинуть вниз с обеих сторон независимо друг от друга, а также зафиксировать в приоткрытом положении.
Благодаря сдвигающейся крыше, вы получаете равномерное проветривание по всей длине теплицы «Презент», что очень важно в знойные летние дни. В зимнее время отсуствие крыши избавляет Вас от необходимости приезжать на дачу, чтобы почистить теплицу от снега, который, к тому же, попадая внутрь, предохраняет верхний плодородный слой почвы от промерзания. Каркас теплицы изготовлен из профильной трубы 33х33 мм
Отсутствие снеговой нагрузки позволило не устанавливать усилители дуг. Это положительно отразилось на конечной цене теплицы, а также упростило ее сборку
Каркас теплицы изготовлен из профильной трубы 33х33 мм. Отсутствие снеговой нагрузки позволило не устанавливать усилители дуг. Это положительно отразилось на конечной цене теплицы, а также упростило ее сборку.
Размеры теплицы со сдвижной крышей остались классическими для арочных моделей: ширина – 3 метра, высота – 2.2 м, длина может быть любой, главное – кратная двум метрам.
Теплица «Презент» надежно защищена от ржавчины! Используемая в теплице профильная труба изготовлена непосредственно на заводе компании «Воля» и отличается от прочих более толстым слоем цинка и отсутствием сварного шва. Она получается путем загиба и соединения в замок оцинкованной листовой стали.
Цена
| Теплица «Презент» — ширина 3 м / Длина: | 4.16 м | 6.23 м | 8.3 м | 10.36 м |
| Цена каркаса без поликарбоната | 29200 р | 37800 р | 46400 р | 55000 р |
| Цена с тонким поликарбонатом СТАНДАРТ 4мм | 37400 р | 47900 р | 58400 р | 68400 р |
| Цена с крепким поликарбонатом ПРЕМИУМ 4мм УФ | 40900 р | 53500 р | 66200 р | 78800 р |
| Услуги и доп. оборудование | 4 метра | 6 метров | 8 метров | 10 метров |
| Услуга «Сборка и установка в грунт» ( |
