Свайный фундамент с ростверком: устройство своими руками

Утепление свайного фундамента

Несмотря на то, что современный рынок строительных товаров предлагает огромный выбор материалов, функция которых — это утепление фундаментов, люди по-прежнему делают выбор в пользу проверенных временем средств.

В частности, из-за невысокой стоимости и качества материалов. Пример тому — самый часто применяемый пенопласт, им с легкостью можно произвести утепление фундамента, используя клеящую основу.

Но пенопласт не подходит для утепления в условиях повышенной влажности, в таких условиях производят утепление водонепроницаемыми материалами.

У каждого материала для утепления имеется ряд своих достоинств и недостатков, так, выбирая метод которым будет проводиться утепление, нужно отталкиваться от множества факторов, начиная от цены и заканчивая долговечностью материала.

Видео:

Также очень часто применяются следующие методы утепления:

• засыпка керамзитом пазух балочного ростверка;
• облицовка ростверка экструдированным пенополистиролом.

Утепление фундамента с монолитным ростверком производится только снаружи дома. Боковые стороны в этом случае выступают в роли цоколя.

Вот основные этапы в утеплении:

• боковые стороны ростверка покрываются слоем битума, он защищает их от влаги;
• блоки пенополистирола монтируют прямо к битумной массе, до того, как он застыл;
• при помощи монтажной пены заделываются все зазоры между пенопанелями. Если утеплитель имеет систему сцепления типа шип-паз, это значительно ускоряет и облегчает процесс;
• поверх теплоизоляционного слоя укладывают армирующую сетку, которая затем покрывается штукатурным слоем;
• после завершения всех этих этапов фасад покрывают слоем гидроизолирующего раствора и окрашивают.

Если вы будете следовать всем правилам и советам, то технология строительства фундамента станет для вас несложной задачей.

Плюсы и минусы свайно-ленточного фундамента своими руками

Для вариантов, которые применяют в частном домостроении (сделанный своими руками винтовой металлический, буронабивной железобетонный) можно выделить несколько общих преимуществ и недостатков.

Чаще всего под дом изготавливают свайно-ленточные фундаменты, плюсы и минусы такой конструкции выглядят следующим образом:

• возможность изготовить самостоятельно без привлечения профессионалов;
• низкий объем земляных работ или их отсутствие;
• выгодная стоимость строительства;
• высокая надежность;
• скорость монтажа;
• возможность применения на болотистых и слабых почвах;
• нельзя предусмотреть в здании подвал;
• необходимость в точных расчетах (шаг опор, глубина опирания, сечение);
• между опорами, их сечение, глубина заложения);
• сложно применять такую технологию для крупнообломочных грунтов;
• сваю не удается погрузить, если на ее пути будет препятствие.

Необходимо дать пояснение о подвале. Свайный фундамент с монолитным ростверком не исключает возможности его устройства. Но в таком случае смета на возведение подвала будет очень высокой. Практически, подвал станет отдельной конструкцией здания. По этой причине возведение подземных помещений при использовании отдельно стоящих опор не получило распространения.

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания

Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Видео: Монолитный свайный ростверк от заливки до постройки дома

Enter the text or HTML code here

Буронабивные сваи

Буронабивные сваи — это железобетонные столбы, которые расширенным основанием опираются на несущие грунты, расположенные ниже, чем глубина промерзания грунта, тем самым создавая надёжную защиту для вашего фундамента от каких бы то ни было движений грунта.

Монтаж буронабивных свай

• мотобуром или ямобуром пробуриваются лунки 300 мм диаметром на глубину ниже точки промерзания грунта (в Ленинградской области эта глубина составляет 1,5 метра).
• Далее дно лунки очищается и трамбуется. Затем для формирования основания сваи в лунку заливается 2 ведра тяжёлого бетона марки М300 и в него опускается связанный крест из арматуры (он делается для армирования дна).
• После этого в лунку опускается асбестоцементная труба диаметром 150мм и длиной 2000мм и выравнивается по уровню.
• Затем происходит обратная засыпка грунта с внешней стороны трубы с трамбованием через каждые 30см.
• Далее в трубу опускается арматурный каркас сваи из арматуры 10-12мм.
• После установки всех труб, при помощи нивелира на них отмечается один уровень высоты свай.
• Затем сваи подрезаются в один уровень, и в них до самого верха заливается бетон марки М300 (смесь щебня, песка и цемента). В ещё не застывший бетон устанавливается резьбовая шпилька или уголки для крепления деревянной обвязки.

Преимущества буронабивных свай:

1) В отличие от других видов свай, их можно монтировать в каменистый грунт (а в Ленобласти такой грунт встречается в 60% случаев) 2) Долговечность сваи: в отличие от винтовой сваи в ней нечему ржаветь, и вся свая защищена асбестовой трубой. Асбестоцементные трубы называют «находкой» для инженеров и строителей. В основе труб лежит цемент и асбест; первый обеспечивает высокую прочность материала, а второй — обладает высокими армирующими свойствами и устойчивостью к разрывам и другим механическим воздействиям. 3) Несущая способность одной сваи Ø150мм около 8 тонн 4) Для монтажа не требуется тяжёлая техника

Также не нужен специальный подъезд, так как все материалы и инструменты можно перенести вручную (это важно при работе в труднодоступных местах, либо на уже благоустроенных участках с красивым газоном)

Условия, когда не стоит выбирать буронабивные сваи:

• 1) Если на участке больше 1 метра торфа.
• 2) Если на участке под фундамент есть плывун (грунт с большим количеством воды)
• 3) Если вам нужно монтировать фундамент зимой при температуре ниже -5 градусов

Ориентировочная стоимость фундамента для дома размером 8х8 из 20 буронабивных свай диаметром 150мм «под ключ» — 72 000р

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Назначение и функции

Сваи оптимальны на участке со сложным рельефом

При проектировании собственного частного дома обязательно нужно разобраться, что это такое свайный фундамент с монолитным ростверком, и подходит ли он для этого конкретного случая.

В качестве несущих опор сваи являются оптимальным вариантом в сложных геологических условиях, когда силы пучения оказывают значительное воздействие на подземные конструкции, а большой уровень промерзания потребует заглубления монолитной ленты свыше 2 м.

На схеме показано, как работает конструкция свайного ростверка:

Виды ростверка

Ростверк соединяет сваи между собой

Проектным расчетом, исходя из условий участка и общего веса здания, выбирают, какой вид свайно-ростверкового фундамента целесообразно применить.

На решение оказывает влияние необходимость устройства под венцом вентилируемого подполья, возможность подтопления паводковыми водами, уклон (рельеф) площадки.

Исходя из таких условий, определяют высоту ростверка свайного фундамента:

Низкий ростверк имеет достоинства ленточного фундамента

Низкий ростверк является комбинацией незаглубленного ленточного фундамента со сваями, что существенно повышает надежность, жесткость, устойчивость всей несущей конструкции.

Этот вариант сочетает достоинства свайного и ленточного типа фундаментов, при том, что объединение значительно компенсирует недостатки, проявляющиеся по отдельности:

• весовая нагрузка здания передается на фундаментную бетонную ленту и за счет наличия армирующего каркаса перераспределяется на всю площадь опоры;
• монолитная низкая лента опирается своей нижне частью между сваями на подушку (грунт), обеспечивая площадь контакта с опорой по всему периметру;
• зимой воздействие сил у поверхности компенсируется заглубленными столбами свай.

Повышенные ростверки применяют на сложных неустойчивых почвах

С повышением уровня грунтовых вод растет высота бетонного ростверка относительно поверхности почвы.

Повышенный тип используют на плывунах, торфяниках, карстовых, лесовых, плодородных почвах, толщиной больше 1,4 м.

Такое расположение исключает воздействие боковых сил на монолитный ростверк, а сваи являются не только опорами, но и якорем в подвижных породах.

Материал

Деревянный брус – наиболее дешевый материал

Основой для ростверка под свайный фундамент выбирается сырье, способное по своим характеристикам длительно выдерживать постоянную и переменную нагрузки, заложенные в проектный расчет дома.

Прочный ростверк на сваях изготавливают из таких материалов:

• стальные профили (швеллер, двутавровая балка);
• деревянный брус (оцилиндрованное бревно);
• бетонное (железобетонное) литье.

Низкий свайно-заглубленный фундамент может быть только с бетонным ростверком.

Бетонные конструкции применяют для тяжелых домов

Высокими делают металлические ростверки, так как при своей большой прочности они нуждаются в защите от влаги.

Железобетонный тип, возвышающийся над землей, применяют при постройке достаточно тяжелых домов, так как на высоте бетонирование потребует хорошей опалубки.

Еще один критерий – срок службы материалов стен постройки. Выбранный ростверковый фундамент должен соответствовать или превышать по эксплуатационным качествам конструкциям, расположенным выше него.

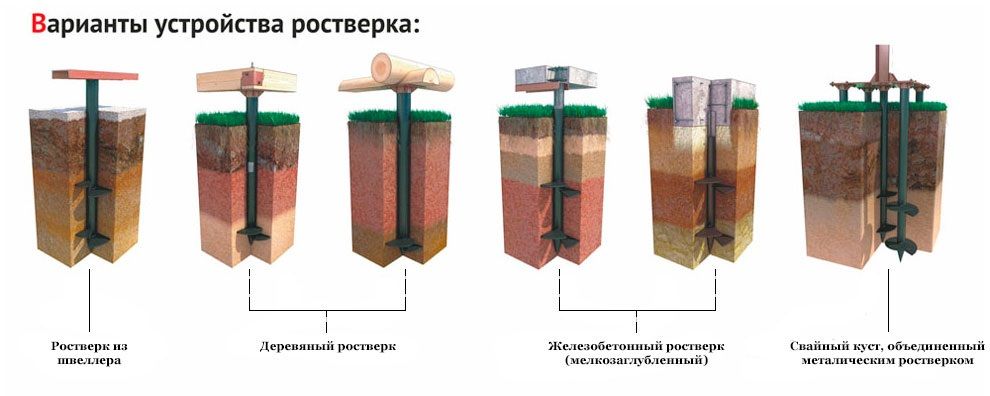

Как опирают свайный фундамент с ростверком из разных материалов на сваи представлено на схеме:

Свайно-ростверковый фундамент по буронабивной технологии своими руками

Бурение

Перед началом работ по устройству основания с применением буронабивной технологии, необходимо выполнить разбивку участка под бурение. Расстановку свай на плане и на местности начинают с углов дома, потом в местах состыковки периметра и несущих стен.

Проектная схема расстановки свай

Для бурения скважин под монтаж буронабивных свай, применяется специальная техника – ямобур – со шнековой установкой вертикального бурения. В полученную скважину опускают опалубку. Если свая будет круглого сечения, то роль опалубки может выполнить рубероид, сложенный в несколько слоёв или оцинкованная сталь. Также для опалубки можно применить деревянные щиты, для формирования сваи прямоугольного сечения.

После бурения и монтажа опалубки, в ствол устанавливают арматурный каркас.

Арматурный каркас

Арматурный каркас изготавливается на участке строительства из витой арматуры диаметром 12 мм. Для этого отмеряют 3 — 4 стержня длиной, превышающей глубину скважины на 60-70 см. Впоследствии эти «хвосты» будут увязаны с армокаркасом ростверка.

Арматурные стержни формируют в виде трех- четырехугольника с таким размером, чтобы до стенок опалубки был зазор 4-5 см. Обвязывают стержни поперечной арматурой гладкого профиля с диаметром, меньше чем основные стержни.

Заливка бетоном

В случае небольшого объёма, бетон для заполнения свай, готовят прямо на участке с использованием бетономешалок.

Заполнив сваю бетоном его нужно вибрировать, чтобы исключить усадку и образование пустот в теле конструкции.  Этот процесс позволит добиться однородности и требуемой прочности. Во время первоначального схватывания бетона в конструкции, а это 4-5 дней, подготавливают каркасы для ростверка.

После заливки всех свай выполняют устройство ростверка. В случае с высоким ростверком готовят нижнюю платформу опалубки. Нижней опорой опалубки может служить песок, если высота не превышает 30 см, или деревянные щиты которые опираются на края свай. Снизу опалубка укрепляется дополнительными опорами.

Вид свайного фундамента перед установкой опалубки и каркаса ростверка

После формирования низа ростверка монтируется каркас ростверка, который соединяется с каркасом свай. Устанавливаются боковые стенки опалубки и после этого приступают к заливке бетона.

Если бетон заливают при температуре +20 и выше, опалубку можно снимать через 4 дня. В случае выполнения работ с температурой окружающего воздуха не выше +10 , то необходимо выдержать паузу в 14 дней.

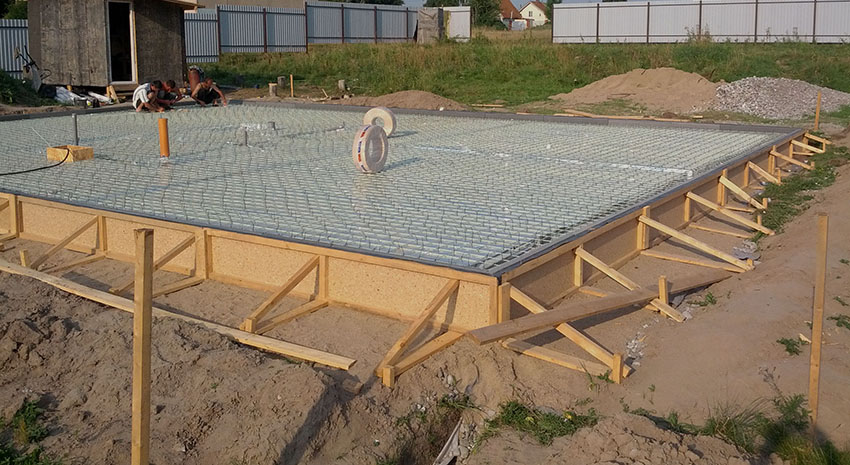

Опалубка готова под заливку бетоном

2.2. Пример расчета свайного фундамента с ростверком

Винтовые сваи используются для возведения легких дачных домиков, при строительстве же тяжелых коттеджей применяются более массивные буронабивные сваи, способные выдержать серьезную нагрузку.

В данном примере для упрощения расчеты ведутся по винтовым опорам.  Отметим, что, если для подобных свай небольшого размера при расчетах не учитывается боковое трение, то в случае возведения тяжелых зданий на буронабивных сваях также учитываются силы бокового трения, оказывающие воздействие на сваю.

Расчет общего количества свай и шага их установки для одноэтажного дома размером 6 × 6 м:

1. Определим общий вес расходных материалов. Допустим, общий вес бруса, крыши и облицовки дома с учетом снеговой нагрузки составит 27526 кг.
2. Размер полезной нагрузки 6 × 6 × 150 = 5400 кг (полезная нагрузка, данные которой приведены в п. 2.1, умножается на длину и ширину будущего дома).
3. Величина снеговой нагрузки 180 × 6 × 6 = 6480 кг.
4. Таким образом, общая масса нагрузки на фундамент составит 27526+ 5400 + 6480 = 39406 кг.
5. Умножаем полученный вес на коэффициент надежности 39406 × 1,1 = 43346,6 кг.
6. Допустим, мы планируем установку винтовых опор 86х250х2500 ВСК. Для расчета их количества полученную сумму общей нагрузки 43346,6 кг следует разделить на нагрузку, приходящуюся на одну сваю 43346,6/2000 = 21,673. Округляем полученное число до 22. Таким образом, для строительства дома размером 6×6 м нам понадобиться 22 сваи.
7. Для установки 22 опор шаг установки будет 1,2 метра. Для половых лаг следует добавить еще 2 сваи, которые будут расположены внутри дома.

Изготовление свай для фундамента

Железобетонные сваи для строительства частного дома применяют при благоприятных условиях грунта и климата. Если соблюдать эти условия, то конструкция получится надежной, при этом стоимость и длительность работ будут меньше, если сравнивать с ленточным фундаментом. Прочитав эту статью, вы узнаете, как своими руками изготовить винтовые сваи для основания.

ВНИМАНИЕ ! Материал дан для ознакомления, в процессе изготовления свай должен участвовать профессиональный строитель

Подготовка к строительству

Мы рассмотрим вариант, в котором изготовлением свай строители будут занимать на площадке. Также материалы можно получить из готовой конструкции. Начинать изготовление опор можно только после того, когда на строительной площадке присутствуют:

• Раствор для создания опалубки на сваях;
• Бур и специальные осадки к нему: объем, длина;
• Измерительные инструменты – самым простым вариантом будет рулетка.

Первым делом необходимо узнать, сколько опор понадобится для основания. Для этого нужно померить периметр будущего фундамента, который вы сделаете своими руками. Следующим этапом идут грунтовые работы.

Агрегат необходимо поставить в центр отмеченного места для опоры и вращательными движениями углубляться в почву. Бур следует доставать через каждые 25-35 сантиметров и очищать от земли. Когда инструмент начнет свободно проходить в «лунку», его нужно извлечь и поставить еще одну насадку. Схему нужно повторять до момента, когда бур не опустится на нужную глубину. Затем надевается насадка расширяющаяся яму – это нужно для того, что свая правильно встала в почве.

Что касается опалубки, то профессионалы рекомендуют выбирать вариант круговой формы. Это быстрый, но и самый дорогостоящий способ укрепления конструкции, так как в качестве опалубки используются стальные листы. Если же нужно сделать несъемную опалубку, то лучше приобрести металлопрофиль. Стоит он тоже достаточно много, но при этом он продлит срок службы свай минимум на 30 лет. Для холодных регионов необходимо сделать утепляющий короб, который выполняет функции теплоизоляции, но при этом является опалубкой.

Что касается высоты опалубки, то она не должна превышать 25 сантиметров, минимальный показатель 20 см. На участке с неровным ландшафтом 25 см является номинальной высотой.

Армирующий каркас – варианты изготовления

Для изготовления свай нужно запастись:

• Сварка – лучшим решением будет полуавтомат;
• Измерительные инструменты – рулетка;
• Арматура – обычно используются 10-миллиметровые прутья;
• Болгарка.

Для строительства каркаса для бетонных опор можно выбрать из двух рабочих способов. Перед тем, как делать каркас для свай, убедитесь, что прутья арматуры возвышаются над грунтом на 20-25 сантиметров.

Первый способ

Его можно назвать упрощенным, так для него вам нужно взять два прута, для каждого из которых превышает высоту заливки на 10 сантиметров. Уложите их параллельно, расстояние между опорами — около 10 см. Нарезав отрезки, приступайте к сварке – двух параллельных прутьев – шаг должен быть в пределах 8-10 см.

Далее своими руками нужно создать еще одну полосу с такой же конструкцией. В конце создания каркаса для свай нужно соединить перемычки таким образом, чтобы они были друг напротив друга.

Второй способ

Этот способ более сложный и дорогостоящий, но при этом он отличается повышенной надежностью. Применяется вариант в редких случаях, к примеру, на сложных участках, где другие решения не дадут нужной прочности. Для создания опалубки понадобятся кольца из прутьев, диаметр каждого из которых варьируется от 12 до 15 см. Кольца между собой соединяются сваркой. Количество таких колец зависит от длины будущей сваи – на 15 см опоры приходится одно кольцо.

Когда все кольца изготовлены своими руками, их можно надевать на каркас для свай. Для обычных условий шаг может составлять 3 сантиметра, если же ожидаются повышенные нагрузки, то шаг рекомендуется повысить до 4 или 5 см. Какой вариант выбирать определяет профессионал, отталкиваясь от характеристик грунта, веса будущей конструкции на сваях и других параметров.

Готовим бетонный раствор

Чтобы сделать раствор своими руками без участия специальной техники на строительной площадке должны быть:

• Полиэтиленовая пленка для изоляции будущего фундамента;
• Бетонный раствор марки M500;
• Болгарка, измеритель;
• Фомка.

Для ленточного фундамента обычно берут бетон марки M300, но чтобы компенсировать прочность в свайном основании нам понадобится более прочный бетонM500.

Как правильно установить бетонные столбы

Ямы роются (бурятся) по периметру будущего строения и в тех местах, где будут находиться несущие стены. Углубляться в грунт следует ниже места его промерзания примерно на 30 сантиметров и еще около — 20 прибавлять под будущую подушку.

Чтобы бетон не протекал, нужно установить на подушки опалубку и поместить в нее арматуру так, чтобы она выступала за пределы столба на 30 сантиметров. Бетон заливается в несколько приемов, слоями (примерно по 25 сантиметров), каждый из которых требует вибропрессовки, чтобы не остался воздух. Чтобы приготовить раствор, нужны цемент М400 (одна часть), вода (0,5), песок речной крупный (три), щебень 20 – 30 миллиметров (пять). Залитые столбы прикрываются рубероидом. Опалубку снимают через 28 дней, и сваи гидроизолируют и утепляют. И — можно монтировать ростверк.

Чем обусловлено применение свайного фундамента, как устроена свая

Расчет свайно-винтового фундамента, опеределение нагрузки на сваю

Необходимость возведения фундамента по данной технологии часто вызвана характерными признаками грунта (суглинок, плывуны, макропористая почва, песчаная, глинистая и т. Д.). Метод использования свай придает дому бóльшую надежность и делает структуру свайного фундамента прочной и устойчивой на местности с нестабильным грунтом. Иногда дом на сваях делают потому, что техника не может пройти в данной местности: нет дороги.

Обычно на свайном фундаменте возводят легкие и прочные дома: из бруса, каркасные, блочные, из сборных панелей. Способы размещения свай обусловлены задачами строительства. Для частных домов используют, в основном,  способ свайного поля. Здание малой площади расположено на свайном фундаменте, который испытывает значительные вертикальные нагрузки. Их связывают, для повышения прочности по периметру или объединяют ростверком (бетонное покрытие с армированием). Используются они по принципу действия сваи-стойки, когда давление от веса здания должно переходить на грунт.

Свайно-каркасный фундамент подходит для домов легкой конструкции, например, каркасного

Основным правилом при учете надежности должен являться правильный расчет несущей способности сваи, изготовленной самостоятельно, а также характеристики грунта. Другими словами, какую нагрузку способна выдерживать отдельная свая, чтобы впоследствии не было риска осадки. Рассчитывая способность сваи выдерживать нагрузки, исходят из того, каким окажется вес построенного дома.

Определить эти параметры можно также по Таблице 7 (Ссылка на скачивание .doc файла СНиП 2.02.03-85 «Свайные фундаменты») так как приводить полностью расчеты в статье не представляется возможным.

Максимальная нагрузка

Средняя нагрузка на трубу диаметром 56 мм, не должна превышать 5 тонн

Насколько глубоко свая должна входить в землю? Обычно ее заглубляют от 1, 5 до 3 метров.

Главное условие – она должна пройти слой грунта, промерзающий зимой. Свойство грунта удерживать влагу в порах особенно свойственно супесям и суглинкам. Зимой вода замерзает и занимает в почве бóльший объем. Эту особенность называют пучением грунта и строители хорошо знают, что нужно ограничивать усадку дома с помощью допустимых величин. Говоря иначе, давление дома на свое основание не должно быть выше расчётного сопротивления грунта, подверженного силам пучения.

Конечная часть сваи с винтом должна находится в прочном слое, не содержащем грунтовых вод и ниже слоя промерзания почвы.

Как рассчитать глубину, на которой должен остановиться нижний конец сваи? Можно обратиться к нормативным документам и воспользоваться таблицей 1. Чтобы определить, насколько должна быть забита свая именно в вашем случае, воспользуйтесь тем же документом – таблица 2. Скачайте весь документ СНиП о строительстве свайных фундаментов (Ссылка на скачивание .doc файла СНиП 2.02.03-85 «Свайные фундаменты»).

Таблица 1. Расчет заглубления винтовой сваи

Таблица 2. Расчет заглубления винтовой сваи для разного рода грунтов

По показаниям, приведенным в таблицах, свая из трубы диаметром в 56 мм. способна выдержать нагрузку до трех тонн. Необходимо знать, что для данной трубы средняя нагрузка не должна превышать пяти тонн. Уверения продавцов о нагрузке в 20 тонн ничем не обоснованы.

Коррозийные показатели свай винтового фундамента

Сваи обязательно надо обрабатывать антикоррозийными средствами

В работах на тему свайных фундаментов (Н. С. Метелюк, Г.Ф. Шишко, А. Б. Соловьева, В. В. Грузинцев. Сваи и свайные фундаменты. Справочное пособие.- Киев.: Будивельнiк, 1977) приводятся данные о коррозии, которым подвергается свая в грунте. Этот показатель определен двумя или пятью десятыми миллиметра в год. Британский стандарт BS 8004 “Фундаменты” (пункт 10.3.5) указывает, что в не разрушенных грунтах этот показатель составит один-два миллиметра за 90-100 лет. Рассчитывайте, насколько грунт агрессивен, учитывайте качество стали и покрытие, применяемое против коррозии.

Основные параметры при расчете:

• условия грунта
• режим залегания грунтовых вод
• особенности свай, их изготовления
• присутствие шлама (пылевые и мелкие составляющие) в твердой почве конечной точки

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

• • Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
  • Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
  • Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
  • В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.
  • Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
  • Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
  • Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
  • Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
  • Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
  • Слабый грунт требует усиления сваями и хорошей засыпки
• Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
• Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
• Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
• Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
• Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
• Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

Источники

• https://stroim-domik.org/stroitelstvo/fundament/svajnyj/sv-rostverkovyj
• https://stroy-podskazka.ru/fundament/svajno-rostverkovyj/
• https://2proraba.com/fundament/fundament-svajnyj-s-rostverkom.html
• https://betonov.com/fundament/svajnyj-stolbchatyj/svajno-rostverkovyj-fundament.html
• https://www.zavod-svai.ru/svaynyy-rostverk/
• https://ownhouse.pro/fundament/vidy/svajnyj/svajno-rostverkovyj.html
• https://DomZastroika.ru/foundation/texnologii-vozvedeniya-svajno-rostverkovogo-tip-fundamenta.html
• https://expert-dacha.pro/stroitelstvo/fundament/svajnyj-f/rostverkovyj-montazh.html
• https://sdelai-lestnicu.ru/fundament/svajnyj-fundament-s-rostverkom-certezi-zalivka-svoimi-rukami
• https://prorab2.ru/fundament/svaynyy-fundament/svayno-rostverkovyy-fundament-plyusy-i-minusy.html

Возведение свайно-ростверкового фундамента

• Определение типа грунта и его структуры. Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
• Подготовка котлована или траншеи. Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
• Установка опалубки. Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
• Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью. Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливания свай бетоном и создания промежуточной подсыпки;
• После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру. Армирование нужно обязательно залить бетоном.
