Как сделать строительные леса

Особенности металлических лесов

Если большого желания делать своими руками строительные леса из дерева не обнаруживается, можно приобрести готовую конструкцию из металла. Затраты, безусловно, будут заметными, но на таких лесах можно проводить строительные работы любой степени сложности с большими нагрузками на опоры и настил.

Металлические леса удобны тем, что их можно по окончании стройки разобрать своими руками, сложить в подсобное помещение и затем использовать при проведении ремонтных работ в будущем.

Промышленность выпускает конструкции из металла нескольких видов:

• штыревые;
• хомутовые;
• рамные;
• клиновые.

В штыревых лесах петли в виде штырей приварены на вертикальных стойках, а перекладины заканчиваются крючками, предназначенными для соединения. Сборка осуществляется просто и быстро, работать на таких лесах удобно со зданиями стандартных форм, если предстоит отделка выступов, фигурных эркеров, лучше выбрать другую основу.

Леса с высотой не более 40 м производят из металлических труб, которые закрепляются специальными хомутами. Сборку можно сделать своими руками, при необходимости такие строительные леса легко перенести на новое место. Работу с очень тяжелыми грузами на них выполнять не рекомендуют, потому что хомутовые крепления имеют ограничения по нагрузкам.

Часто металлические леса выпускают в виде модулей из рам, которые сваривают из труб и укрепляют укосинами. Конструкцию можно с помощью дополнительных модулей удлинять и увеличивать в высоту. Одна секция обычно имеют высоту, равную 2 м, длину от полутора до 3 м, глубина горизонтальной части обычно составляет 1 м.

Клиновые леса из металла имеют более сложные места соединений, состоящие из дисков с отверстиями, приваренных к вертикальным стойкам, и труб со специальными замками, напоминающими пасть хищников. Замок заводится на диск, в сквозное совпадающее отверстие вставляется клин. Леса можно легко собрать и разобрать своими руками, перенести, куда потребуется, на них удобно выполнять любые работы.

Выбирать вид строительных лесов нужно осмотрительно, учитывая специфику предстоящей работы, нагрузку и финансовые возможности. Можно приобрести пиломатериалы и сделать конструкцию полностью своими руками или купить готовые металлические изделия, которые останется только собрать.

Разновидности

Леса делают либо из дерева, либо из металла. Деревянные подешевле. Как правило, это доски, сколоченные гвоздями. Оперативной разборке они не поддаются, повторно использовать детали нельзя. Металлические леса собираются из деталей, изготовленных промышленным способом. Обычно, это трубы диаметром 2,5-3,0 дюйма.

В сборе леса имеют каркасную конструкцию. На стройку привозят готовые модули, из них быстро собирают нужную конфигурацию необходимой высоты. Модули соединяются между собой специальными замками. Когда каркас собран, то на нужной высоте укладывается настил. Некоторые элементы собранного каркаса выполняют функцию лестниц.

Общее строение лесов

Независимо от типа соединения частей конструкции и ее типа, все леса состоят из схожих элементов, таких как:

• вертикальные ребра (стойки);
• диагональные ребра жесткости (делают всю конструкцию прочной)
• горизонтальные поперечины;
• перемычки под настил;
• дощатый настил для перемещения рабочих;
• упоры, придающие приспособлению стабильность и не дающие ей заваливаться вперед и назад;
• защитное ограждение для защиты рабочих от падения в процессе работы;
• лестница для передвижения между рядами.

Количество и размер элементов варьируется в зависимости от масштабности и сложности объекта. Для облегчения сборки лесов можно построить схематичный чертеж.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Как собрать деревянные леса

Что понадобится для монтажа лесов

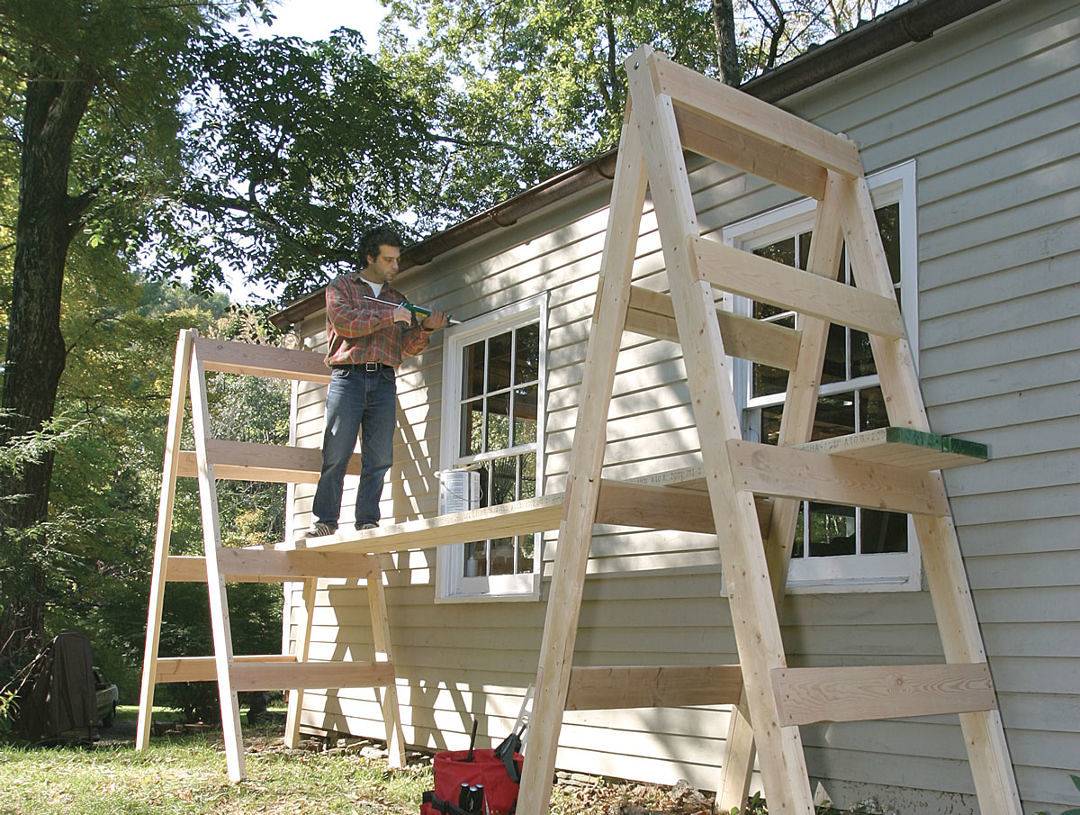

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

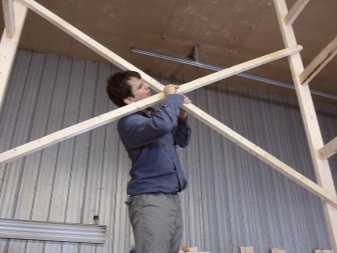

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Как сделать леса из дерева?

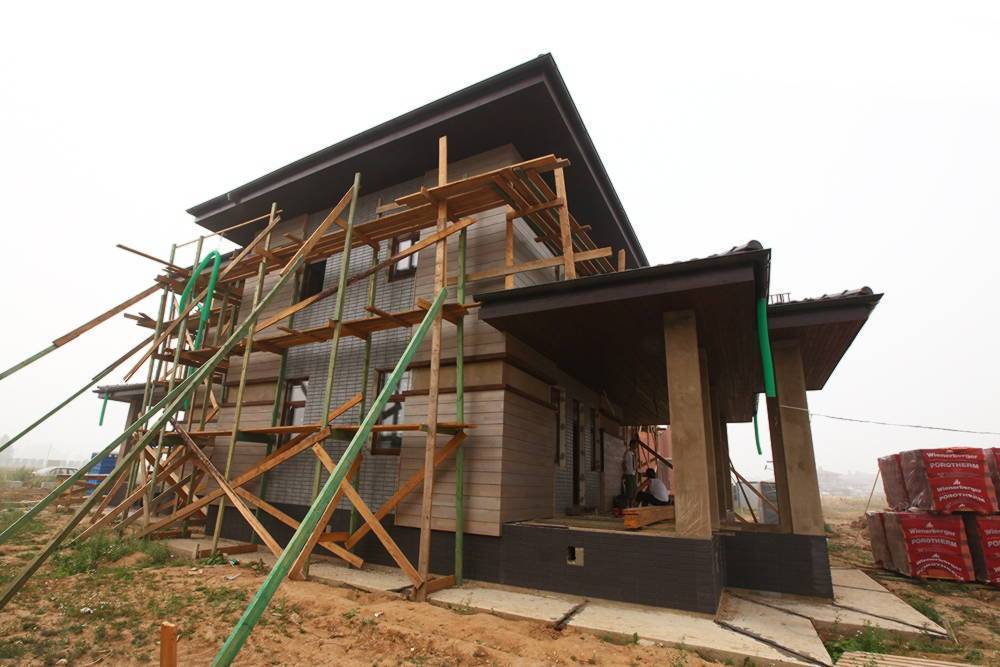

Очень часто строительные леса изготавливают из деревянных компонентов. Это универсальное решение, к которому обращаются многие строители. У подобных сооружений имеются свои преимущества и недостатки. Сначала остановимся на преимуществах.

• Деревянные строительные леса собираются предельно просто и быстро. Чтобы стыковать все сборные компоненты возведения, совершенно не нужен сварочный аппарат или другое подобное оборудование, для работы с которым нужны соответствующие навыки. С работой может легко справиться практически каждый мастер, который хотя бы раз работал с молотком.
• В качестве заготовок разрешается задействовать самые обычные доски или бруски. Вышка и вовсе может быть сконструирована из подручных материалов. К материалам предъявляются лишь требования, касающиеся их надежности и состояния. Как упоминалось выше, подгнившее дерево для возведения лесов не подойдет.
• После завершения всех строительных работ раму деревянных лесов просто разбирают, а оставшиеся детали могут использовать в других целях. Те же стальные трубки, из которых изготавливают строительные леса, сложнее приспособить в хозяйстве.

Деревянные строительные леса имеют определенные недостатки. Ознакомимся с ними.

• Такие сооружения характерны большей гибкостью в сравнении с металлическими. Настил, выложенный на каркасную основу, под ногами строителя будет подгибаться.
• Металл является более прочным материалом, потому для добавления деревянным брускам недостающей устойчивости сооружение приходится делать более массивным.
• Деревянные строительные леса всегда получаются пожароопасными. Они легко воспламеняются и поддерживают пламя. Даже после обработки древесины специальными антипиренами (защитными составами) материал может быстро загореться.
• Все компоненты в деревянных конструкциях крепятся посредством гвоздей и саморезов. Эти крепежные элементы заметно ослабляют края лесов, поэтому эксплуатировать массив более 2-х раз настоятельно не рекомендуется.

Строительные леса из дерева можно построить своими руками. Рассмотрим подробно, из каких этапов состоит постройка подобного сооружения.

Чертеж и размеры

Первое, что нужно будет сделать мастеру – это составить подробные чертежи будущего сооружения, указав на них все необходимые размеры. План будущей конструкции можно составить своими силами, а можно воспользоваться готовыми схемами, особенно если мастер ранее не сталкивался с такими делами. На этом чертеже можно увидеть следующие отметки с указанием размеров:

• предельная высота – 6 м;
• расстояние между опорными деталями допускается в рамках от 2,0 до 2,5 м;
• ширина рабочей площадки – 1 м.

Пошаговая схема

Когда все чертежи и материалы будут готовы, мастер может приступать непосредственно к изготовлению деревянных строительных лесов. Данный процесс складывается из нескольких этапов, пренебрегать ни одним из которых нельзя. Рассмотрим подробно пошаговую схему изготовления сооружения.

• На выровненной поверхности грунта надо выложить по паре опорных деталей (лучше всего из бруска либо доски «пятидесятки»). Положить их надо параллельно и с равной высотой.
• Опорные компоненты следует скрепить по горизонтали посредством поперечин, на которые впоследствии будет укладываться площадка для проведения дальнейших работ.
• Получившиеся 2 скрепленные конструкции надо установить в вертикальном положении друг против друга, а потом соединить по диагонали и горизонтали посредством поперечных элементов.
• На горизонтальные поперечные составляющие стелют и устанавливают доски. Именно они в будущем будут выполнять функцию настила.
• Чтобы зафиксировать строительные леса, потребуется установить крепкие упоры по бокам.
• На опорные основания прибивают черепной брусок, который будет выступать в качестве перил сооружения.
• На завершающем этапе работ устанавливается и надежно фиксируется лестница, благодаря которой работники смогут подняться на сделанные леса.

Виды и узлы металлических лесов

При строительстве каменного дома больше подходят строительные блоки, металлические леса. Они способны выдерживать любую нагрузку. Они менее популярны только потому, что во многих регионах древесина по-прежнему остается самым дешевым строительным материалом. Второй момент, который часто является решающим, заключается в том, что после демонтажа деревянных лесов доски можно вводить в эксплуатацию – использовать в дальнейших постройках. А детали из металла должны собирать пыль в сарае.

Но у металлических лесов есть и свои преимущества. В разобранном виде они не занимают много места. Владельцам деревянных домов все же время от времени приходится их использовать – бревенчатый дом требует ухода, поэтому раз в два-три года нужны леса. В этом случае практичнее быть из металла, чем из дерева. Их легче собрать, они прочнее и устойчивее.

Все металлические леса имеют одинаковую форму: вертикальные стойки, соединенные перекладинами и откосами. Отличается только способ крепления деталей друг к другу:

• Строительные леса со шпильками. Называются они так из-за того, что перекладины со стойками соединяются шпильками. К стойкам приваривают отрезки трубы или перфорированные диски, а к поперечинам приваривают гнутые штифты. Собирается такая система очень просто, выдерживает большие нагрузки. Осуществить поворотные подмости для зданий простой формы очень просто, обход эркеров и выступов намного сложнее.

  Принцип соединения шпилек подмостей

• Зажим. Для стоек и ригелей используются трубы круглого сечения, которые между собой крепятся с помощью хомутов специальной конструкции. Система получается очень мобильной и мобильной, можно легко обойти любой криволинейный фасад. Минус – ограниченная грузоподъемность и высота (по ГОСТу – не более 40 метров).

  Леса с зажимом – быстрый монтаж / демонтаж

• Клин. При общем сходстве рисунки отличаются формой соединения. На сойки с определенным шагом (обычно 2 метра) приваривают перфорированные диски. В перемычки с обоих концов ввариваются специальные замки типа «волчья пасть». Замки крепятся к диску с помощью клина особой формы. Такие леса быстро соединяются и разъединяются, обладают высокой мобильностью и могут использоваться на фасадах сложной формы.

  Леса клиновидной формы, стойки и поперечины соединяются с помощью клиньев и замков особой формы

• В рамке. Рамы одного размера свариваются из трубы круглого или прямоугольного сечения. Между собой они соединены трубками и траверсами. Они имеют модульную конструкцию, легко раздвигаются как по высоте, так и по длине. У них есть определенный шаг по длине – 1,5 / 2 / 2,5 / 3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина – 1 м. В некоторых рамах предусмотрены колеса для облегчения передвижения по ровной поверхности. Соединительные элементы флажка – штыри с прорезью привариваются к каркасу, в который вставляется флажок. В перекладинах и откосах проделываются отверстия. Элементы надеваются на штифт, фиксируемый флажком. Профили удлиняются вверх с помощью соединительных трубок меньшего диаметра, приваренных с одной стороны к стойкам рамы. При использовании этого метода важны идеально подобранные размеры труб, чтобы не было отдачи.

  Каркасные леса – принцип крепления перекладин и укосин

При изготовлении металлических строительных лесов своими руками часто изготавливаются штифтовые. Их проще всего реализовать, однако они хороши только на прямоугольных фасадах, для обхода более сложных форм нужно сварить дополнительные трубы.

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

• круглая труба диаметром 15 мм – основа будущих распорок;
• профильная труба диаметром 30 мм – необходима для производства стоек;
• профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
• крепежные материалы для металла;
• «болгарка» – ею шлифуют углы и пилят трубы;
• дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

• ширина между стойками не больше 3 м;
• длина между стойками не больше 4 м;
• высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Различные варианты

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

• Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.
• Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.

Строительные леса состоят из нескольких элементов:

• опорные рамы – это каркас, на него приходится основная нагрузка;
• настилы (подмостки), на которых находятся строители и рабочий материал;
• перила для защиты от несчастного случая;
• упоры – для устойчивого положения;
• распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
• лестницы для подъема и спуска.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.
