Скручивание
Скрутка – это самое простое соединение проводов. Достаточно зачистить их от изоляции, плотно скрутить вместе при помощи пассатижей – и можно испытывать. Да, такой монтаж имеет право на существование, однако не на длительное время, особенно если мы имеем дело с разными материалами проводников. Он может быть применен лишь в качестве временного соединения и при малейшей возможности должен быть заменен на более надежный. Кстати, в правилах устройства электроустановок (ПУЭ) этот монтаж вообще не упоминается, так как считается ненадежным и достаточно опасным.
Подобное соединение проводов категорически не рекомендуется для монтажа или ремонта электросетей, электропроводки в помещении и автомобиле.
Но есть и надежная скрутка, вернее, усовершенствованная. В продаже имеются колпачки ЗИС, специально предназначенные для повышения надежности скрутки. Они выполнены из несгораемого пластика, а внутри у них имеется конусообразная пружина. Поместив внутрь такого колпачка обычную скрутку, ее нужно провернуть до упора. Витки пружины под воздействием вашей силы разожмутся, а после надежно зафиксируют концы проводников вместе. Колпачку при этом достанется роль своеобразного электрического изолятора. Этот метод часто используется, чтобы обеспечить соединение проводов в коробке распределения жилого или производственного помещения.
Соединение скруткой
Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.

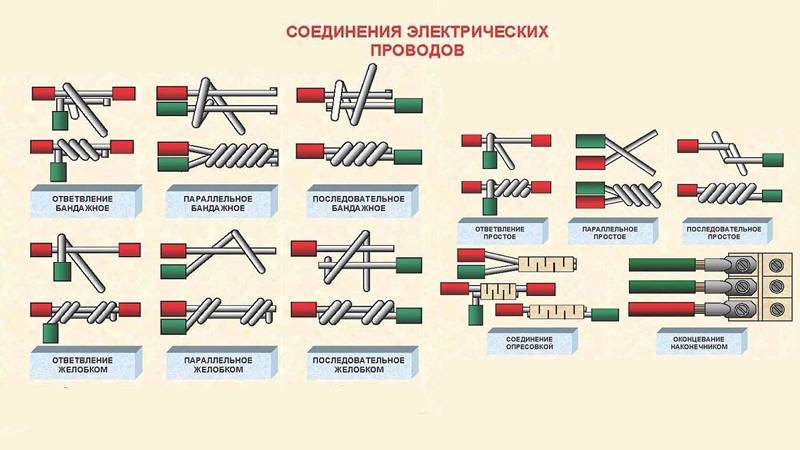

Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.
Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.
Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.
Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.
Как правильно выполнить скрутку проводов показано в этом видео:
https://youtube.com/watch?v=5tt_fqCjsQw
Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:
О скрутке проводов с помощью специального инструмента смотрите здесь:
Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.
Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.
Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.
Клеммы для соединения проводов
Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.
По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.
- Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
- ножевых;
- вилочных;
- кольцевых;
- штыревых;
- муфтовых.
Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.
Ножевые
Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.
Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».
Вилочные
Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.
Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.
Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.
Кольцевые
Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.
Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.
Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.
Штыревые
Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.
Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.
Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.
Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.
Зажим «орех»
Ответвительный зажим типа «орех» предназначен для выполнения ответвлений от магистральных проводов без разрыва. В месте подключения отвода снимается участок изоляции и на это место крепится «орех». Зажим состоит из карболитового корпуса и стального зажима. Зажим состоит из двух пластин и винтов. На каждой пластине есть углубление под определенное сечение провода.
Одна пластина подкладывается под провод, а сверху накрывается другой пластиной. Обе пластины зажимаются винтами, а между ними провод и отвод. Чтобы правильно подобрать «орех» в зависимости от диаметра провода необходимо пользоваться таблицей.
| Тип зажима | Сечение магистрали мм² | Сечение отвода мм² | Габариты зажима |
| У731М | 4 – 10 | 1.5 – 10 | 42 х 41 х 31 |
| У733М | 16 – 35 | 1.5 – 10 | 42 х 41 х 31 |
| У734М | 16 – 35 | 16 – 25 | 42 х 41 х 31 |
| У739М | 4 – 10 | 1.5 – 2.5 | 42 х 36 х 23 |
| У859М | 50 – 70 | 4 – 35 | 62 х 61 х 43.5 |
| У870М | 95 – 150 | 16 – 50 | 84 х 85 х 60 |
| У871М | 95 – 150 | 50 – 95 | 84 х 85 х 60 |
| У872М | 95 — 150 | 95 — 120 | 84 х 85 х 60 |
Для выполнения соединения надо разобрать карболитовый корпус. Он состоит из двух половинок сжатых двумя стопорными кольцами. Если кольца поддеть и снять, то корпус распадется. Если провода будут из разных металлов, то необходимо использовать дополнительную пластину. Она предотвратит контакт разных металлов и дальнейший процесс окисления, который ухудшит контакт. Винты затягиваются с разумным усилием, и вставляется в корпус.
Использование болта
Соединение болтом используется чаще всего в случае необходимости соединить медный и алюминиевый провода. На обычный стальной болт надеваются зачищенные провода, а между ними надеваются стальные шайбы и шайба Гровера. Весь «бутерброд» стягивается и обматывается изоляционной лентой.
Советы и правила безопасности
К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.
Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.
Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.
Пайка
Пайка – это когда электрические провода соединяются при помощи расплавленного припоя. Такой вид соединения наибольшим образом подходит для медных проводов. Хотя сейчас есть различные флюсы и для алюминия, опытные электрики предпочитают от такой пайки воздерживаться. Но при необходимости можно использовать специальные флюсы и паять даже медь с алюминием.
Положительные стороны
Такой тип соединения со скруткой уже не сравнить, пайка гораздо надёжнее (по надёжности она уступает лишь сварке).
С помощью пайки можно выполнять соединение многожильных и одножильных проводов, а также жил различного сечения.
Такой вид соединения не требует никакого обслуживания весь период эксплуатации.
Пайка считается низкой по себестоимости, из приспособлений понадобится лишь паяльник, а флюс с припоем стоят совсем недорого, да и расход их совсем мизерный.
Отрицательные стороны
К недостаткам такого метода стоит отнести высокую трудоёмкость. Пайка требует определённых подготовительных работ, жилы проводов перед тем как скручивать, надо предварительно залудить. Спаиваемые поверхности должны быть перед началом работы свободными от окислов и абсолютно чистыми.
Ну и конечно, нужен опыт владения паяльником, то есть у того, кто будет соединять провода методом пайки должна быть определённая квалификация
Ведь в процессе пайки очень важно выдерживать необходимый температурный режим. Недогретый паяльник не прогреет хорошо соединение; перегрев также недопустим, потому что будет очень быстро выгорать флюс, не успевая сделать своё дело
Пайка – процесс небыстрый, но этот минус компенсируется надёжностью, которая получается у контактного соединения.
Монтаж
Пошаговый процесс выполнения пайки выглядит следующим образом:
- Снимите изоляцию с жил на 40-50 мм.
- До блеска зачистите оголённые участки жил при помощи наждачной бумаги.
- Окуните в канифоль разогретый паяльник и поводите им по зачищенным поверхностям несколько раз.
- Выполните скрутку.
- Жало паяльника поднесите к припою.
- Теперь сразу же набранным припоем прогрейте скрутку, олово должно расплавиться и заполнить промежутки между витками.
- Таким образом, вся скрутка обволакивается оловом, после чего ей дают остыть.
- Затвердевшую пайку протрите спиртом и заизолируйте.
Пайка проводов паяльником показана в этом видео:
Пайка проводов с помощью газового паяльника:
Пайка скруток методом погружения в расплавленный припой:
Соединители для кабелей и проводов

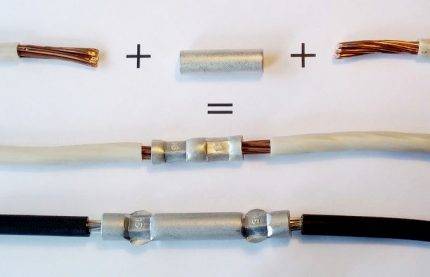

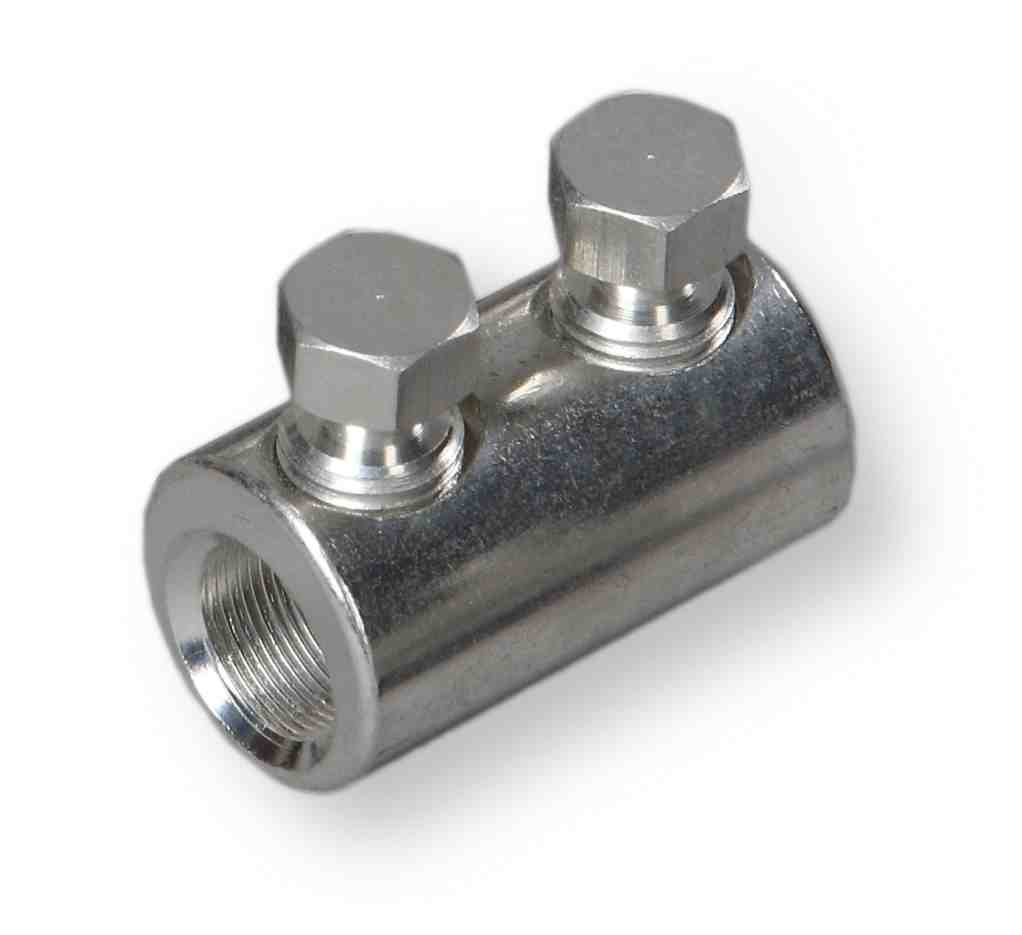

Кабеля можно соединять также специальными соединителями. Это отрезки трубы, в которых нарезана резьба и вкручены болты. Соединители есть разъёмные, в которых болты выкручиваются, и неразъёмные. В неразъёмных соединителях головки болтов срываются после зажима. Есть также соединители, рассчитанные на соединение проводов и кабелей разного сечения. Кабеля в соединители вставляются встык, навстречу друг другу.
Соединители, используемые на воздушных линиях электропередач, состоят из двух половин, соединяющихся болтами. Провода укладываются в специальные пазы навстречу, параллельно друг другу, после чего обе половины зажимаются болтами.
Основные требования к клеммникам для соединения проводов
Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:
- Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
- Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
- Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
- Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
- Информация об основных характеристиках устройства наносится на корпус изделия.
Разновидности проводников для соединения
Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси. Изделие является гибким, его можно использовать для формирования разных веток электрической сети. Кабель предназначен для работы под напряжением от 220 до 380 В. При выборе сечения учитывают силу тока:
| Допустимая нагрузка, А | Сечение, кв. мм |
| 6 | 0,75 |
| 10 | 1 |
| 16 | 1,5 |
Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.
Снятие изоляционного слоя с проводов
Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.
Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:
- Расположите провод на какой-то ровной поверхности (типа стола).
- Прижмите его указательным пальцем левой руки.
- Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
- Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
- Остаётся только стянуть срезанный кусок изоляции.
Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.
Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.
Как соединить провода с помощью зажимов – типа орех или под болт
Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для сжатия, как тонких по сечению жил, так и толстых.
Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.
Для хорошего контакта, также применяют болтовое соединение. Для определенного сечения жил подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.
Для хорошего контакта алюминия с медью с помощью болта, также применяют шайбу – прокладку.
После тщательного сжатия жил с помощью гайки, болт изолируется.
Преимущества:
- небольшая стоимость;
- хорошая изоляция для «Ореха»
- можно использовать алюминиевые жилы с медными жилами.
Недостатки:
- ослабление резьбы в «Орешке»;
- много изоляции болтовым способом;
- габариты присоединения подходят для больших распределительных коробок.
Распределительная коробка
Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.
Провода в коробке прокладываются не хаотично, а в соответствии с четкими правилами, прописанными в Правилах установки электроустановок (ПУЭ). Согласно требованиям ПУЭ, все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Проводники направляются по верхней части стены, но не ближе чем в 15 сантиметрах от потолка. Когда кабель достигает участка ответвления, он спускается вниз строго по вертикали. На месте ответвления располагается распредкоробка. Соединения в ней производятся согласно имеющейся схеме.
Распаечные коробки классифицируются по типу установки. Существуют внутренние распредкоробки и наружные. Для коробок скрытого монтажа в стене предусматривается ниша. На поверхности остается только крышка, которая устанавливается на одном уровне с материалом отделки. Допускается покрытие крышки декоративными панелями. Если же толщина стен или другие обстоятельства не позволяют установить внутреннюю разветвительную коробку, ее крепят прямо на стене.
Распределительная коробка может иметь прямоугольную или круглую форму. Количество выводов обычно равно четырем, однако в некоторых случаях имеются и дополнительные выводы. Каждый вывод оснащается штуцером или резьбой для закрепления гофрированного шланга. Наличие такого шланга или пластиковой трубы значительно облегчает процесс укладки и замены проводов. Чтобы заменить провода, достаточно будет отсоединить шланг или трубу от распредкоробки и потребителя, а затем вытащить его. После замены проводников шланг возвращается на место. Если же провода располагаются в штробе, понадобится разбивать слой штукатурки, что гораздо более трудоемко.
Использование распредкоробок влечет следующие положительные результаты:
- Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
- Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
- Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
- Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.
Самозажимные клеммники WAGO: плюсы и минусы конструкций
Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.
Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.
Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.
Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.
ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.
Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.
Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.
Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.
Ваги для соединения проводов
Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках
Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают
Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.
Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.
Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

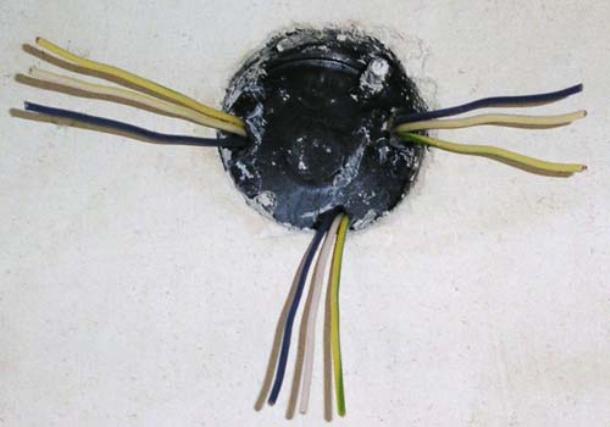

То, что мы видим после штукатурки стен:
Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.
Снимаем изоляцию с кабеля.
Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм
Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.
Далее, на скрутку одеваем СИЗ и закручиваем его.
Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.
Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.
Ниже представлены фотографии соединения при помощи зажимов Wago.
Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.
Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.
Затем, аккуратно все засовываем в коробку.
Пайка
Пайка – это когда электрические провода соединяются при помощи расплавленного припоя. Такой вид соединения наибольшим образом подходит для медных проводов. Хотя сейчас есть различные флюсы и для алюминия, опытные электрики предпочитают от такой пайки воздерживаться. Но при необходимости можно использовать специальные флюсы и паять даже медь с алюминием.
Положительные стороны
Такой тип соединения со скруткой уже не сравнить, пайка гораздо надёжнее (по надёжности она уступает лишь сварке).
С помощью пайки можно выполнять соединение многожильных и одножильных проводов, а также жил различного сечения.
Такой вид соединения не требует никакого обслуживания весь период эксплуатации.
Пайка считается низкой по себестоимости, из приспособлений понадобится лишь паяльник, а флюс с припоем стоят совсем недорого, да и расход их совсем мизерный.
Отрицательные стороны
К недостаткам такого метода стоит отнести высокую трудоёмкость. Пайка требует определённых подготовительных работ, жилы проводов перед тем как скручивать, надо предварительно залудить. Спаиваемые поверхности должны быть перед началом работы свободными от окислов и абсолютно чистыми.
Ну и конечно, нужен опыт владения паяльником, то есть у того, кто будет соединять провода методом пайки должна быть определённая квалификация
Ведь в процессе пайки очень важно выдерживать необходимый температурный режим. Недогретый паяльник не прогреет хорошо соединение; перегрев также недопустим, потому что будет очень быстро выгорать флюс, не успевая сделать своё дело
Пайка – процесс небыстрый, но этот минус компенсируется надёжностью, которая получается у контактного соединения.
Монтаж
Пошаговый процесс выполнения пайки выглядит следующим образом:
- Снимите изоляцию с жил на 40-50 мм.
- До блеска зачистите оголённые участки жил при помощи наждачной бумаги.
- Окуните в канифоль разогретый паяльник и поводите им по зачищенным поверхностям несколько раз.
- Выполните скрутку.
- Жало паяльника поднесите к припою.
- Теперь сразу же набранным припоем прогрейте скрутку, олово должно расплавиться и заполнить промежутки между витками.
- Таким образом, вся скрутка обволакивается оловом, после чего ей дают остыть.
- Затвердевшую пайку протрите спиртом и заизолируйте.
Пайка проводов паяльником показана в этом видео:
Пайка проводов с помощью газового паяльника:
Пайка скруток методом погружения в расплавленный припой:
А все-таки сварка предпочтительней
По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.
Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:
- Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
- Кратковременности процесса сварки не более 1–2 секунд.
- Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.
Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.
Классификации и требования ГОСТ
Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.
Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.
Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей
Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.
Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже
Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.
Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.
Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.
Способы соединения электрических проводов
Электромонтажники используют следующие методы соединения проводов:
- скруткой;
- пайкой;
- с помощью клеммных колодок;
- опрессовкой;
- с помощью болтов;
- пластиковыми СИЗами;
- «Wago» – пружинными клеммами;
- «орехами» из пластика.
Выбор зависит:
- от материала жил провода (кабеля);
- от условий эксплуатации электросети (наружная или внутренняя проводка, скрытая или проложенная открытым способом);
- от сечения соединяемых жил;
- от количества жил в одном соединении.
Соединение проводов распределительной коробки должно быть выполнено таким образом, чтобы обеспечить надежный контакт и избежать нагрева жил. Вашему вниманию обзор перечисленных выше способов соединения токопроводящих жил.
