Как соединять и монтировать металлопластиковые трубы

Установка обжимных пресс или пуш-фитингов на МП-трубы

Подготовка среза аналогична, но фаска снаружи не снимается, делают только внутреннюю. Перед монтажом демонтируют гильзу, осматривают деталь, чтобы исключить применение бракованных элементов. Собирают обратно, не забыв установить специальную прокладку для защиты от коррозионных процессов.

Отрезок насаживают на штуцер. Глубина посадки видна через окошечко в гильзе — должен просматриваться край трубы. Клещи с накладками необходимого диаметра устанавливают на краю фитинга. Ручки соединяют, обжимая деталь. Если все сделано правильно, образуются 2 четкие полосы одинаковой глубины.


Составные части пуш-фитинг. Пуш-фитинг — это деталь, создатели которой стремились обойтись при монтаже без специальных клещей. Зажим осуществляется кольцом, в остальном конструкция аналогична пресс-фитингу.

Подготовленный отрезок насаживается на штуцер, щелчок свидетельствует о правильном соединении. Убедиться можно, потянув детали в разные стороны.

Труба после соединения проворачивается, поэтому возникают сомнения в надежности крепления, но это не так. Мастера все-таки не советуют монтировать пуш-фитинги для конструкций в стене или бетонной стяжке.

У деталей высокая стоимость, поэтому широкого распространения они не получили. Соединение происходит быстро, но использовать конструкцию можно только через 3 часа. Это время, за которое уплотнитель принимает форму, максимально соответствующую очертаниям трубы.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

  1. Проточная.
  2. Монтаж с нерегулируемым байпасом.
  3. Монтаж с вентилями.
  4. С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

  1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
  2. Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом – необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

  1. Сварочного оборудования или паяльника для работы с полипропиленом.
  2. Ножниц для нарезки труб.
  3. Шейвера для удаления покрытия из алюминия.
  4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
  5. Деталей для прогревания элементов спайки.
Фотография инструментаНазвание
сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра — до 63 мм.
Труборез — идеальное устройство для отсечения полипропилена.
Шейвер — предназначен для удаления слоя армировки.
Торцеватель нужен для качественной стыковки трубы
Маркер для разметки труб.
При помощи строительного уровня и карандаша нарисуйте на стене направление труб
Рулетка — один из главных инструментов в стройке.
Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

  1. Переходники.
  2. Отводы ниппельного типа.
  3. Соединяющие муфты.
  4. Тройники.
  5. Заглушки.
  6. Крестовины.
  7. Шаровые краны.
  8. Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные – с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр – “Грязевик” 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Как ремонтировать

Прежде чем начать ремонт металлопластиковой трубы, нужно установить место течи, перекрыть подачу воды и высушить трубу, а также очистить ее от жира, пыли и прочих загрязнений.

Ремонт может выполняться по одной из следующих технологий:

  1. Бандаж как способ временного ремонта. Нужно взять резиновую накладку, приложить ее к месту протечек и зафиксировать.
  2. Ко временным способам относится также и фланец, в который устанавливается резиновая прокладка.
  3. С помощью герметика можно надежно замазать трещины и места протечек, но этот состав тоже испортится со временем.
  4. Эпоксидный клей — им промазывается участок протечки, затем выполняется слой бинта ил х/б ткани, после чего — еще один слой клея. Весь участок должен просохнуть 11 часов, а потом можно восстановить подачу воды.

Чаще всего ремонт производится в местах стыка, то есть в фитингах. Можно просто подтянуть место соединения элементов, но если течь не перестанет, то стык придется демонтировать. Здесь возможные причины неисправностей таковы:

  • повреждения в резиновых уплотнительных кольцах — такие элементы не ремонтируются, а заменяются;
  • если у трубы неровный срез, то его нужно выровнять и заново откалибровать;
  • если лопнул латунный корпус фитинга, то фитинг полностью меняется.

При установке новых фитингов можно смазать места стыка силиконом — это обеспечивает дополнительную гидроизоляцию.

Особенности соединения металлопластиковых труб

Монтаж внутренних систем водоснабжения из металлопластиковых труб располагает своей простотой и легкостью освоения. Однако домашнему мастеру не повредит знание конструкций основных соединительных элементов, порядок стыковки узлов и технологические особенности.

Компрессионные фитинги

Труба закрепляется с помощью обжимного латунного механизма, который охватывает профиль при совмещении конуса гайки и уплотнительного кольца. Ограничительная кромка на фитинге предотвращает сползание обжимного сегмента во время монтажа.

Последовательность выполнения работ при использовании компрессионных фитингов:

  • откалибровать профиль и снять внутреннюю фаску;
  • накинуть на конец трубы обжимную гайку;
  • надеть обжимное кольцо («сухарь»);
  • вставить штуцер соединителя;
  • навернуть от руки накидную гайку;
  • удерживая корпус фитинга разводным ключом, взять рожковый инструмент и подтянуть крепление на один оборот.

Пуш-фитинги

Все, что нужно для создания прочного соединения, — это калибратор и труборез. Обжимные приспособления не требуются.

Конструкция фитинга:

  1. Корпус.
  2. 2 уплотнительных кольца из этиленпропиленового каучука.
  3. Втулка со смотровым окошком.
  4. Прозрачная пластиковая шайба.
  5. Обжимной элемент.
  6. Опорный сегмент.
  7. Тарельчатый стопор.
  8. Гайка с уплотнительным кольцом и тремя отверстиями для монтажа.

Пуш фитинг для металлопластиковых труб.

Монтаж:

  • отрезать секцию нужной длины;
  • подровнять фаску калибратором;
  • снять защитный колпачок;
  • вставить трубу в соединитель;
  • надвинуть профиль до появления кромки в смотровом окошке.

После щелчка прекратить монтаж фитинга.

Цанговые фитинги

Соединения предназначены для стыковки пластиковых и металлопластиковых труб с помощью резьбовых конструкций, а также для сочленения МПТ с медными и стальными трубопроводами. Цанговый фитинг является разборным элементом с возможностью многоразового применения.

Устройство:

  1. Цанга из латуни.
  2. Уплотнительное кольцо.
  3. Гайка.
  4. Диэлектрическая прокладка.

Последовательность монтажа:

  • откалибровать внутреннюю поверхность;
  • снять фаску;
  • надеть цангу и накидную гайку;
  • поместить трубу в отверстие фитинга;
  • затянуть гайку.

Как ремонтировать

Прежде чем начать ремонт металлопластиковой трубы, нужно установить место течи, перекрыть подачу воды и высушить трубу, а также очистить ее от жира, пыли и прочих загрязнений.

Ремонт может выполняться по одной из следующих технологий:

  1. Бандаж как способ временного ремонта. Нужно взять резиновую накладку, приложить ее к месту протечек и зафиксировать.
  2. Ко временным способам относится также и фланец, в который устанавливается резиновая прокладка.
  3. С помощью герметика можно надежно замазать трещины и места протечек, но этот состав тоже испортится со временем.
  4. Эпоксидный клей — им промазывается участок протечки, затем выполняется слой бинта ил х/б ткани, после чего — еще один слой клея. Весь участок должен просохнуть 11 часов, а потом можно восстановить подачу воды.

Чаще всего ремонт производится в местах стыка, то есть в фитингах. Можно просто подтянуть место соединения элементов, но если течь не перестанет, то стык придется демонтировать. Здесь возможные причины неисправностей таковы:

  • повреждения в резиновых уплотнительных кольцах — такие элементы не ремонтируются, а заменяются;
  • если у трубы неровный срез, то его нужно выровнять и заново откалибровать;
  • если лопнул латунный корпус фитинга, то фитинг полностью меняется.

При установке новых фитингов можно смазать места стыка силиконом — это обеспечивает дополнительную гидроизоляцию.

Как правильно согнуть металлопластиковую трубу

Очень часто после соединения труб, конструкцию приходится выгибать в нужную сторону. Если технология монтажа и соединения металлопластиковых труб подобрана качественно, то на фитинг или пайку это никак не повлияет. Но всё же сгибание трубы лучше выполнять правильно, а для этого существует несколько интересных способов.

Лучше всего использовать строительный фен. Достаточно немного нагреть участок, который необходимо согнуть, а потом руками придать ему требуемую форму. Нагретая металлопластиковая труба сгибается легко и при этом не деформируется. Следует помнить, что нельзя допускать перегрева трубы, который может привести к её повреждению.

Иногда для сгиба металлопластиковых изделий применяют жёсткие пружины, точно подобранные по диаметру. Пружину одевают не на трубу, а проталкивают внутрь неё, это позволяет добиться необходимой жёсткости. Середина сгиба и середина пружины должны точно совпасть. А чтобы потом её можно было достать, к одному концу следует прочно примотать металлическую проволоку.

Также можно использовать песок, его необходимо засыпать внутрь металлопластикового изделия так, чтобы он распределился равномерно по всей трубе, без полых мест. Потом выбранный для сгиба участок немного нагревают и плавным движением придают нужную форму. При использовании песка, металлопластиковые трубы не деформируются и остаются целыми по всей длине.

Если требуется проводить сгибы изделий часто и в большом количестве, то лучше всего приобрести трубогиб – специально изготовленный для этого инструмент. Конечно, стоимость его велика, но он позволяет максимально упростить задачу. Некоторые домашние мастера делают трубогиб в домашних условиях, используя подручные материалы.

Пример недорогого трубогиба

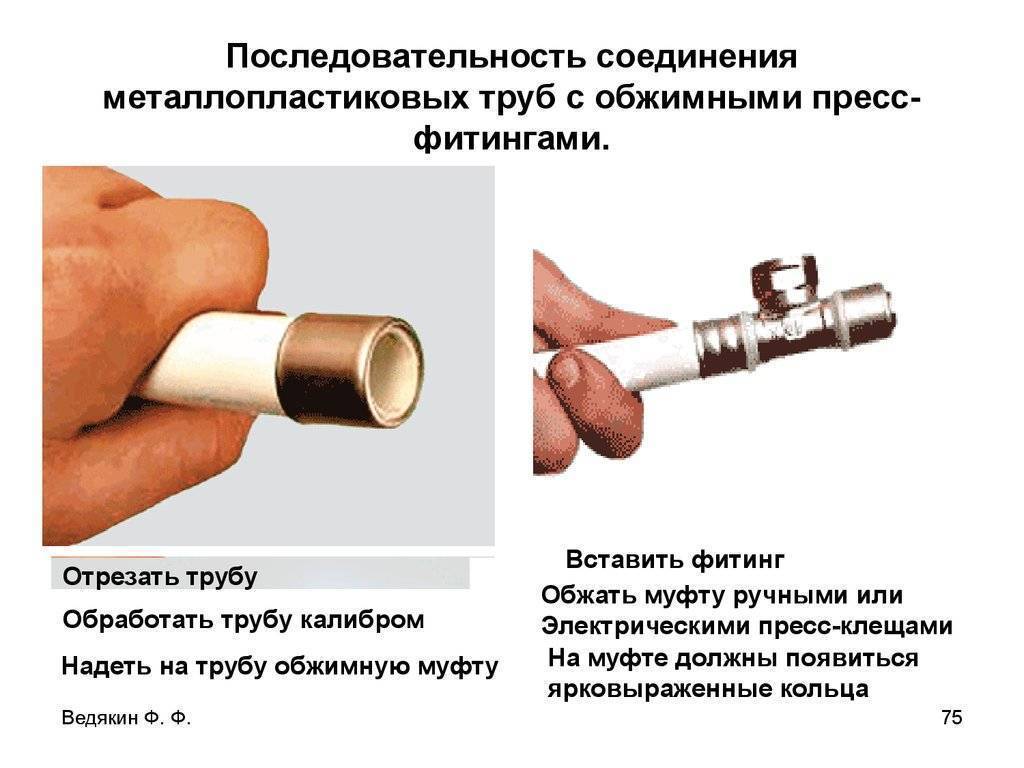

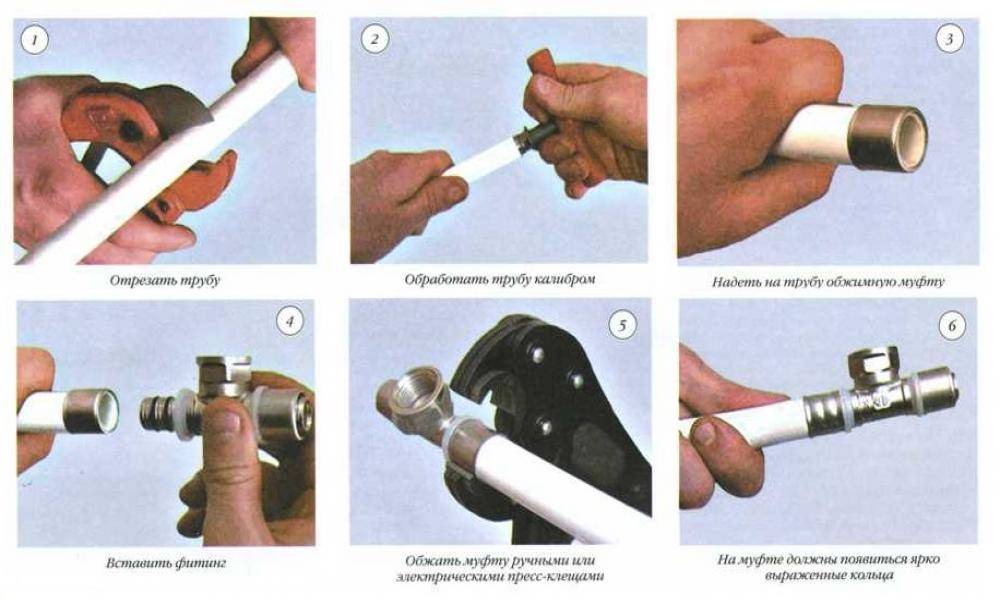

Пресс-фитинги

Очень похожи на компрессионные изделия, но с некоторыми отличиями. Пресс-фитинги можно назвать более продуктивной формой соединений, так как они имеют длительный эксплуатационный срок, но требуют применения соответствующего инструмента. При правильно выполненном монтаже пресс-фитинги допускается укладывать в стены.

Качественные и надёжные пресс-фитинги

Основные отличия от компрессионных изделий:

  • Низкая посадка резиновых уплотнителей, соответственно – лучшая герметичность. Прокладка плотно обжимает металлопластиковое изделие по внутреннему диаметру.
  • Фиксирующую гайку заменила обжимочная гильза, для зажатия которой и используются пресс-клещи. Гильза выполнена из нержавеющей стали, не подверженной влиянию влаги в системе водоснабжения. Именно из-за применения обжимочного инструмента, пресс-фитинги допускается монтировать в стены.

Последовательность монтажа такая же, как и в случае с компрессионными изделиями. Надеть фитинг на конец изделия и зажать с помощью пресс-клещей. Процесс установки упрощается из-за отсутствия фиксирующей гайки.

Ручные пресс-клещи для обжима фитингов

Данная разновидность фитингов практически не имеет недостатков, за исключением дороговизны инструмента. Цена клещей для обжима гильз на металлопластиковые трубы начинается от 6000 рублей. Свыше отметки в 10000 уже идёт категория профессионального инструмента.

Необходимые инструменты и материалы

Подсчитать требуется метраж металлопластиковой трубы и количество фитингов. Проще всего это выполнить при помощи бечёвки и нескольких саморезов (гвоздиков).

От кранов, вдоль стены разматывается бечёвка. В местах изгиба или разветвления, забиваются гвоздики, и направление меняется. Соответственно, что от тройников, будут уже идти две(или три) бечёвки. Разметив таким образом всю систему, необходимо нарисовать её расположение не стене. Можно мелом или водоэмульсионкой.

Только после этого, бечёвку надо снять, и замерить её длину. Дополнительно подсчитать количество фитингов и их виды.

Относительно выбора диаметра трубы, есть уже сложившееся мнение. Практически для всех жилых домов и квартир, с избытком хватает металлопластиковой трубы ᴓ16 мм. Она обеспечивает подачу до 3 м3/час. А большинство счётчиков воды не рассчитаны на больший расход. Да и зачем больше?

Выбор производителя металлопластиковой трубы, пожалуй, самая трудная задача. На рынке достаточно часто попадаются подделки. Приобретайте трубу в солидном магазине или у проверенных поставщиков. Мы рекомендуем воздержаться от приобретения металлопластиковых труб китайских производителей. Слишком часто встречаются отрицательные отзывы. Наиболее качественные металлопластиковые трубы выпускаются в Бельгии (Henco), Германии (Frankische и Sanha).

Что потребуется из инструментов:

  • Резак для металлопластиковой трубы (от 250 р).
  • Калибр с зенкером (от 200 р).
  • Кондуктор (от 500 р).
  • Пресс-клещи (от 4000 р., но можно взять на прокат).
  • Два газовых (или разводных) ключа.
  • Молоток.
  • Шуруповёрт.

Как работать с инструментом

Калибр, восстанавливает форму трубы после разрезания, а зенкер снимает фаску и убирает заусенцы. Если калибр будет без зенкера, то его работу можно выполнить с помощью мелкой наждачки.

Кондуктор служит для сгибания металлопластиковой трубы. Он бывает внешний и внутренний. Использование внутреннего в некоторых случаях удобнее, ибо он не скользит в руках. Но не всегда возможно, ибо место изгиба может быть далеко от конца трубы. Поэтому мы рекомендуем остановиться на внешнем кондукторе.

Пресс-клещи, потребуются в том случае, если вы будете использовать необслуживаемые фитинги. Мы, на основании 16-ти летнего опыта, рекомендуем именно пресс-фитинги. И причина тут одна. Большинство жильцов, через год забывают про обслуживание обжимных фитингов. А это приводит к протечкам. Но выбор за вами.

Из расходных материалов потребуются: саморезы, крепления для металлопластиковых труб, лента ФУМ.

Соединение труб при помощи компрессионных фитингов

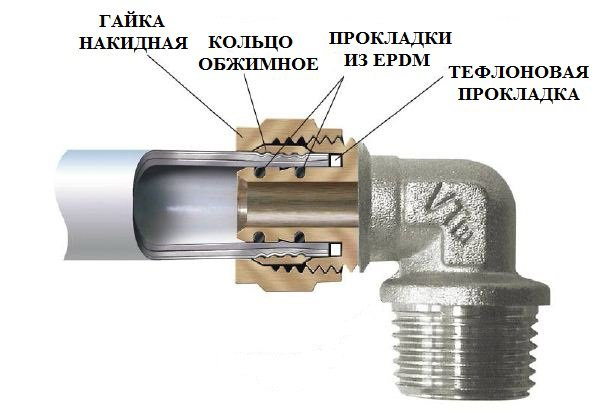

Конструкция и принцип действия компрессионных фитингов

Обжимные латунные фитинги компрессионного типа состоят из таких компонентов, как штуцер, разрезное кольцо и накидная гайка, при этом обеспечивая надежное соединение элементов посредством обыкновенного гаечного ключа.

Закручивая накидную гайку фитинга, мы тем самым сжимаем на трубе пресс-гильзу (разрезное О-образное кольцо), благодаря чему достигается необходимая плотность между внутренней стенкой металлопластиковой трубы и штуцером фитинга.

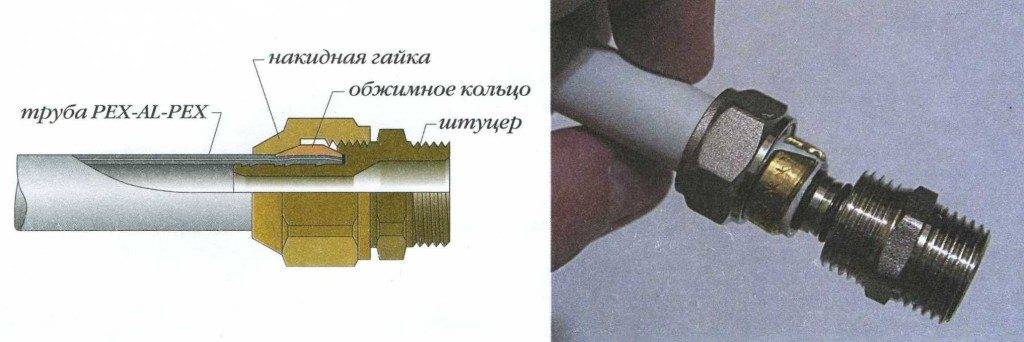

Конструкция компрессионного фитинга

Преимущества компрессионного соединения

Преимущество подобного соединения канализационных и водопроводных труб состоит в том, что установка не требует применения специального инструмента и оборудования, при этом остается возможность при необходимости демонтировать соединение.

Теоретически единожды собранный узел может быть разобран и собран заново, однако на практике можно заметить, что впервые использованный фитинг и соединение в целом является наиболее надежным.

Монтаж трубопровода с применением компрессионных фитингов

При закреплении труб из металлопластика потребуется минимальное количество хомутов и зажимов, поскольку трубы такого типа прекрасно сохраняют форму.

Устройство трубопровода может быть осуществлено и по коллекторной, и по тройниковой схеме. При использовании тройниковой схемы фитинги могут присоединяться к трубе последовательно либо врезаться уже после прокладки трубопровода.

Технология соединения металлопластиковых труб при помощи компрессионных фитингов выглядит следующим образом:

  1. Трубу выравнивают, обеспечивая прямой ровный отрезок до и после реза не меньше чем в 10 см.
  2. Далее подготавливают трубу, как было описано ранее. Требуется также обеспечить заходную фаску на торцах трубы не более чем в 1 мм.
  3. Надевают на трубу накидную гайку, а затем разрезное кольцо.
  4. Увлажняют штуцер.
  5. Садят трубу на штуцер таким образом, чтобы ее торец упирался всей плоскостью в кромку фитинга.
  6. Закручивают от руки накидную гайку на штуцер до упора. Гайка должна идти по резьбе легко, если же для этого необходимо приложение усилий, значит, она идет не по резьбе, и дальнейшее закручивание может привести к порче резьбы, что, скорее всего, потребует замены фитинга.
  7. Одним гаечным ключом удерживая корпус фитинга, дотягивают накидную гайку другим ключом на 1-2,5 оборота так, чтобы на виду остались 1 или 2 резьбовых нити. Использование ключей с дополнительным рычагом и приложение чрезмерных усилий не допускается.

Инструкция по монтажу металлопластиковых труб: соединение

С целью утепления, а также во избежание оседания конденсата на трубах, на них надевают гофрированные шланги, сделанные, как правило, из вспененного полиэтилена. Шланг разрезают вдоль одним резом, надевают на трубопровод и по необходимости укрепляют скотчем.

Маркировка компрессионных фитингов

Маркировка фитингов производится по двум показателям:

  • внешнему диаметру соединяемых труб;
  • типу резьбы на фитинге.

К примеру, фитинг типа «ниппель» с внутренней резьбой и маркировкой 16×1/2 может быть использован в качестве средства соединения для металлопластиковых труб, с одной стороны которого может быть прикреплена канализационная или водопроводная труба диаметром 16 мм, с другой – трубная арматура с 1/2 дюймовой резьбой.

https://youtube.com/watch?v=AM682t7GHhI

Соединение металлопластиковых труб для водопровода своими руками

Правила выполнения монтажных работ:

  1. Перед прокладкой трубопровода необходимо завершить сварочные и отделочные работы.
  2. Бухты материала, транспортировавшегося в зимний период, рекомендуется перед раскаткой и нарезкой выдержать в течение 24 часов в отапливаемом помещении при температуре ≥ 10 °С.
  3. Металлопластиковые трубы прокладывают скрыто в каналах, бороздах, шахтах. Для обеспечения удобного доступа к разборным соединениям по линии прокладки необходимо оборудовать смотровые отверстия в виде лючков или вентиляционных решеток.
  4. Прокладку магистрали следует выполнять без натяга, свободные отрезки закрывать пробками во избежание попадания мусора в полость трубопровода.
  5. Для прохода трассы через конструкцию стен следует предусмотреть пластиковые гильзы. Зазор между полимерным футляром заделывают мягким не впитывающим влагу материалом, допускающим смещение секции вдоль продольной оси.

Схемы разводок для санузла и ванной

Когда строительные работы проводятся в ванных и туалетах используют три различные схемы разводки. В частных домах желательнее всего использовать коллектор.

Эффективная коллекторная система

Это удобный и испытанный вариант, который предполагает подключение всех объектов к центральной трубе с использованием подводящей пары. Это позволит крану производить регулировку или вовсе отключать подачу воды для каждого сантехустройства в отдельности.

Если использовать последовательную разводку, то у всех устройств будет свой запорный кран. Приборы для регуляции будут помещены в одно место – коллектор, его следует разместить в специально отведенном месте. Подводящие трубы, которые имеют минимум соединений, не нуждаются в постоянном контроле, а это позволяет их скрыть. Недостатком такой системы является ее высокая стоимость, ведь для каждого подключения нужно будет купить специальный запорный кран.

Эта система является весьма сложной, и все работы по установке следует проводить точно и осторожно. Достоинством этой системы является то, что при поломке отдельного устройства не нужно полностью отключать ванную комнату от водоснабжения – просто нужно перекрыть запорный кран, который отвечает за сломанное устройство

Последовательная система подсоединений

При последовательном подключении все сантехустройства подключается к магистральной трубе с помощью тройника. Этот способ наиболее подходит для ванных с не очень большим количеством точек. Плюсом является то, что последовательную разводку можно сделать уже после окончания ремонта, если использовать открытую систему укладки труб.

Весь процесс сборки довольно простой – трубу прокладывают от одного устройства к другому, и одновременно с этим из тройника выводят подводящий элемент.

Затраты в финансовом плане будут минимальны, однако важно помнить, что при большом количестве точек силы напора воды может не хватать. Система разводки с проходными розетками

Система разводки с проходными розетками

Если выбор пал на эту систему разводки, то подключение сантехники происходит так же, как в последовательном варианте, однако устанавливаются розетки, а не тройники. Данная система используется только в частных домах, поскольку для нее требуется труб большой длины, установка насоса, который должен обеспечивать должный напор подачи воды.

Во время работ по соединению следует учитывать такие нюансы:

  1. минимальное количество соединений;
  2. трубы и обжимные муфты должны быть изготовлены из одинакового материала;
  3. для трубопровода желательно сделать изоляцию, которая будет предотвращать появление конденсата;
  4. систему следует делать так, чтобы был свободный доступ к счетчикам, фильтрам и разъемным соединениям.

Четкое следование всем этим правилам поможет сделать долгосрочную и качественную систему, которая будет четко и исправно служить долгие годы.

Система разводки с проходными розетками

Работа по установке труб для канализации имеет целый ряд своих особенностей. Тут следует установить трубы крупного диаметра, предусмотреть наклон трубопровода. Для нормального и беспрепятственного отвода воды и предупреждения засоров следует помнить:

  • необходимо выдерживать наклон по направлению к сливному коллектору;
  • категорически нельзя делать отводы под углом 90 градусов;
  • установить особые тройники со съемными крышками перед поворотами, где могут образовываться засоры;
  • собирая систему, нужно оставить запас, который будет служить при температурном расширении изделий;
  • для канализации использовать трубы, диаметр которых обеспечит хорошую проходимость по ним.

Монтаж

Установка металлопластиковых труб своими руками процесс довольно занимательный и даже творческий. Теперь, когда вентили поменяны, перекройте подачу воды и приступайте к монтажу. За вентилем установите фильтр грубой очистки и тонкой очистки (не обязательно).

Фильтр грубой очисткиФильтр тонкой очистки

Они отличаются размером ячейки фильтра. Фильтром тонкой очистки многие пренебрегают, и зря. Именно он задерживает маленькие частички окалины с труб, которые, попадая в дорогие керамические смесители, способны вывести из строя гладкую поверхность керамических пластин.

Кроме того, именно он останавливает «мелочь», которая скапливается в фильтре на носике смесителя и уменьшает напор воды.

Далее установите счетчики, если их используете, и приступайте к разводке.

Если в квартире множество потребителей, которые подключены к воде параллельно, то воспользуйтесь коллектором.

Коллектор

Это устройство хорошо тем, что обеспечивает всем потребителям одинаковое давление, и можно смонтировать на каждое ответвление отдельный кран.

Немного ниже мы сможем увидеть металлопластиковые трубы монтаж видео наглядно. Полезно знать внутреннее устройство металлопластиковой трубы.

Структура металлопластиковой трубы

Как видите, она состоит из трех слоев: полиэтилен-алюминий-полиэтилен, между которыми находятся соединительные клеевые прослойки. Поэтому резка и монтаж соединений канализационных труб из металлопластика требует точности и аккуратности. Из видео ниже Вы увидите, как работать с трубой.

Монтаж металлопластиковых труб видео

Как видите, ничего сложного нет. Немного практики и все получится. Не забывайте перед монтажом фитинга обрабатывать снаружи и изнутри края среза трубы.

Иначе можно повредить резиновые уплотнители. А чтобы придать краю трубы идеально ровную круглую форму и подготовить к соединению обязательно пользуйтесь калибратором.

Важно: в процессе затягивания гайки при монтаже соединения можно легко «перетянуть». Когда соединение уже достаточно надежное, появится характерный треск. Это значит, что дальнейшее затягивание может просто испортить соединение

Это значит, что дальнейшее затягивание может просто испортить соединение.

Монтажные работы

Затягивается соединение с помощью двух ключей, один удерживает фитинг, другой затягивает гайку.

Также часто бывает нужно просто согнуть трубу, без применения фитинга. В таком случае Вам поможет специальная пружина, которая не даст трубе просто сложиться.

Пружина для изгибания металлопластиковых тру

Такие пружины могут быть как внутренними, так и внешними.

Такие изгибания используются монтажниками по максимуму, потому что:

  1. Экономия на фитинге.
  2. Нет риска протечек, т.к. нет соединения.

Если Вы планируете закрывать трубу коробом, то пользуйтесь таким приемом.

Теперь давайте посмотрим видео о том, как правильно соединять металлопластиковые трубы и фитинги.

Соединение металлопластиковых труб: видео

Трубу очень удобно крепить к стене с помощью специальных клипс.

Крепление трубы к стене

Такая клипса притягивается к стене, после чего в нее труба просто вставляется. Это очень быстро и удобно. Такие клипсы калибруются под диаметр трубы и поэтому держат очень хорошо.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
