Возможности сигнализатора загазованности: 4 функции

Рейтинг датчиков утечки газа

Составление рейтинга лучших девайсов заняло немало времени у команды ВыборЭксперта, так как каждый из множества номинантов должен был пройти тщательную проверку. Изделия проверялись по нескольким основным аспектам. В первую очередь можно выделить мнение пользователей, купивших датчик и использовавших его на практике. Таким образом получалось определить, как изделие показывает себя в условиях реальной работы. Также учитывалось мнение специалистов по газовым коммуникациям, которые в ходе работы сталкивались с различными девайсами.

Не менее важный аспект анализа – технические характеристики девайсов. Посредством их анализа получилось выделить оптимальные для использования в любых условиях варианты. В данном случае учитывалось несколько критериев, среди которых:

  • Функциональность;
  • Сложность установки;
  • Простота использования;
  • Качество функциональных элементов.

В результате комплексного анализа всех описанных факторов получилось отобрать несколько наилучших устройств. Каждое из них обеспечивает безопасность, эффективно, своевременно предупреждая пользователя об утечке газа.

Лучшие бойлеры

Часто задаваемые вопросы

Q1: Где установить датчик угарного газа?

Датчик окиси углерода следует устанавливать рядом с устройством или установкой, которые выделяют окись углерода во время работы. Рекомендуется располагать оборудование на расстоянии не более 5 м (иногда даже 2 м) от любого потенциального источника утечки опасного вещества. Важно отметить, что устройство следует устанавливать примерно на 150 см над полом и в то же время не ближе 30 см под потолком. Все потому, что окись углерода легче воздуха, и датчик, расположенный слишком низко, не обнаружит ее. Специалисты советуют устанавливать устройство не только в комнате с плитой или другим устройством, но и в других помещениях (спальнях, гостиной и т. д.)

Q2: Как установить датчик угарного газа?

Перед установкой датчика угарного газа вы должны прочитать прилагаемую к нему инструкцию, чтобы избавиться от каких-либо сомнений. Некоторые модели предназначены для подвешивания на стене, а другие можно свободно разместить на полке или в другом месте. Вы должны помнить, что датчик не должен находиться слишком близко к дверям и окнам, потому что в этом случае он будет подвергаться частым и резким движениям воздуха. Это может затруднить обнаружение повышенного уровня окиси углерода. Обычно вместе с детектором вы получаете элементы, необходимые для его крепления в помещении, т.е. установочные штифты. Если вы будете следовать инструкциям в руководстве, вы обязательно правильно смонтируете оборудование.

Q3: Как проверить датчик угарного газа?

Если вы купили датчик угарного газа и хотите его установить, сначала нужно проверить, действительно ли он работает. Как это сделать? Большая часть оборудования этого типа оснащена специальной кнопкой, помеченной символом ТЕСТ. После ее нажатия устройство должно издать звуковой сигнал, вы также можете заметить мигание красного светодиода на корпусе. Это доказывает, что устройство исправно и его можно свободно устанавливать в выбранном месте. Важно отметить, что вы должны повторять такой тест на регулярной основе, например, каждые две недели. Таким образом, вы будете уверены, что датчик включен все время, и в случае возникновения чрезвычайной ситуации он уведомит вас о повышенном уровне оксида углерода в воздухе. Q4: Где купить датчик угарного газа?

Q4: Где купить датчик угарного газа?

Q5: Сколько стоит датчик угарного газа?

Датчик угарного газа — это оборудование, за которое вы должны заплатить в среднем от 10000 рублей. Факторы, влияющие на цену, — это в основном бренд, класс герметичности или количество обнаруженных угроз. Датчики 2-в-1 или 3-в-1, которые дополнительно предупреждают о наличии газа или дыма, немного дороже. Учитывая, что датчик угарного газа может спасти вам жизнь, вы не должны медлить с покупкой. В то же время избегайте слишком дешевых устройств. Очень низкая цена обычно означает, что датчик не имеет всех необходимых сертификатов и разрешений и, следовательно, может не среагировать должным образом в случае возникновения чрезвычайной ситуации.

Q6: Какие уровни CO считаются опасными?

Все концентрации достаточно плохи, когда вы бодрствуете и понимаете, что что-то не так, особенно если другие ощущают аналогичный эффект, но если вы спите, вы можете проснуться с сильной головной болью и тошнотой и чувствовать себя плохо, и не в состоянии даже выйти на свежий воздух. Хуже того, вы можете вообще не проснуться. Для дополнительного спокойствия рекомендуется регулярно проверять котел, газовую печь или дымоход дровяного/угольного камина. И никогда не используйте газовую лампу или плиту внутри палатки.

Функция клапана-отсекателя для дыма, обнаружения утечки метана: принцип работы

Бытовой газовый сигнализатор немыслим без отсекающего устройства. Лучше купировать проблему в зародыше, чем пожинать плоды собственной скупости. Устройства разнятся по параметрам: диаметр, способ питания, тип. Подробно:

  1. Нормально-открытый или импульсный прибор. Срабатывает от поступления электрического тока на катушку, когда сигнализатор утечки газа подает импульс. Место установки – промышленные комплексы, производственно-отопительные котельные.
  2. Нормально-закрытый прибор реагирует только после открытия – пропадает напряжения и происходит отсечка трубопровода котла от общей магистрали. Датчик утечки газа с клапаном-отсекателем такого типа вместе не устанавливают – автоматический детектор, проверяя свои параметры, будет постоянно провоцировать прибор реагировать на изменение.

Если в быту часто происходят перебои с электричеством, то для работы в домашних условиях подойдет первый вариант – он не сработает от перепада напряжения, работа котла продолжится от источника бесперебойного питания.

Сигнализаторы могут устанавливаться на разные направления газа

Монтирование контролирующих приборов в котельной

Котельная являет собой техническое помещение, где на специальном оборудовании производят нагрев теплоносителя и его передачу потребителям по сети труб.

В настоящее время котельные переходят на газообразное топливо, но еще используются жидкие и твердые теплоносители, в результате нагрева которых выделяются газы. В связи с использованием в работе горючих веществ пространство котельных оборудуется соответствующим образом для своевременного предупреждения аварийных ситуаций вследствие утечки газа и оперативного устранения последствий таких аварий.

Основными компонентами, утечка которых наблюдается во время действия теплового оборудования котельных, являются угарный газ и метан. Угарный газ является очень токсичным веществом, значительное превышение его концентрации в рабочем пространстве может привести к отравлению человека и его смерти. Метан обладает высокой взрывоопасностью. Превышение его концентрации в воздухе при малейшем резком нарушении воздушной среды ведет к разрушительным последствиям.

Правила установки датчиков загазованности в котельной регламентированы руководящими инструкциями по контролю над содержанием метана и окисью углерода рабочем пространстве котельных.

В целях контроля концентрации газов в котельных должны устанавливаться измерительные контрольные приборы. Датчики загазованности в котельной размещаются из расчета одна единица на 200 кв.м. рабочей площади. Если площадь рабочего зала меньше данного значения, в нем должен располагаться как минимум один прибор.

Датчик загазованности метана устанавливается на расстоянии не менее 1 м от прибора газа и 10 см от потолка. Количество средств измерения также зависит от числа возможных мест скопления газа. Датчик загазованности СО (угарным газом) должен быть расположен на высоте 150-180 см относительно пола в зоне доступа персонала и при входе в зал котельной.

Допускается применение одного прибора, измеряющего концентрации обоих газов, или двух моногазовых устройств для раздельного контроля над каждым компонентом.

В автоматизированных котельных сигнал с измерительного средства должен выводиться на пульт управления в диспетчерском пункте.

Расстояние от устройства контроля концентраций газов до места притока воздуха должно быть не меньше 2 м. Устройства должны быть защищены от попадания на них влаги и пыли.

Монтаж датчика загазованности предполагает наличие отсечного клапана, который размещается на входе газопровода в помещение котельной. Датчик загазованности в котельную и отсечной клапан представляют собой систему – высокочувствительный сенсор, встроенный в устройство, улавливает изменения концентрации вещества в воздухе, а посредством клапана перекрывается газовая магистраль. Автоматическая сработка клапана происходит в случае получения аварийного сигнала от средства измерения при утечке газа и в случае повышения давления в газовой магистрали либо снижении напряжения в сети при нарушении работы оборудования.

Принципы работы

Современные извещатели выявляют угарный газ, работая по одному из следующих принципов:

  • атомарной реакции в полупроводниках;
  • спектральным изменениям длины световой волны в инфракрасной части спектра;
  • путем каталитической реакции.

Каждый из видов датчиков имеет определенные плюсы и минусы. Рассмотрим каждый в отдельности.

Полупроводниковые

Их действие основано на изменении электрической проводимости воздуха, в составе которого появляются молекулы угарного газа. Полупроводниковый датчик состоит из контактов на основе диоксида олова или диоксида рутения, к которым подведен микроскопический ТЭН, осуществляющий нагрев контактов до 250 ℃.

Нагревающиеся контакты осуществляют подогрев и атмосферы вокруг. При этом молекулы монооксида углерода, если они есть в воздушной смеси, вызывают увеличение электрической проводимости воздуха вплоть до образования воздушного «пробоя» меж контактами датчика. Электрическая цепь замыкается, газоанализатор подает светозвуковой сигнал.

Этот тип датчика с сигнализацией считается одним из самых надежных и точных. Случаи ложного срабатывания за все время их использования можно пересчитать по пальцам, и то они происходили из-за некорректной установки прибора — вблизи сильного источника тепла. Полупроводниковые анализаторы характеризуются длительным сроком эксплуатации и низким потреблением электроэнергии, но сложнее в монтаже, чем другие виды датчиков угарного газа. Стоимость их так же в среднем выше.

Инфракрасные

Этот датчик работает по принципу изменения длины волны электромагнитного излучения в инфракрасной части спектра. Дело в том, что чистый воздух и содержащий в себе определенные примеси вызывают различное искажение длин световых волн оптического и приближенных к ним областей спектра.

Инфракрасный датчик содержит в себе источник света. В настоящее время активно используются светодиоды, раньше применялись вольфрамовые нити накаливания, как в лампочках Ильича.

Еще одной важной составляющей инфракрасного датчика угарного газа является система светофильтров, улавливающих малейшие отклонения от заданного значения. Изменение в составе воздуха вызывает прямо пропорциональные изменения спектрального характера

Датчик подает сигнал, если уровень изменений превышает предельно допустимые значения

Изменение в составе воздуха вызывает прямо пропорциональные изменения спектрального характера. Датчик подает сигнал, если уровень изменений превышает предельно допустимые значения.

Достоинство такого анализатора в том, что его можно запрограммировать на определение нескольких видов газов, в том числе хлора, аммиака и метана. Этот вид датчиков более других приближен к понятию универсальности. Заметим, что абсолютно универсальных газоанализаторов не бывает хотя бы потому, что одни газы тяжелее воздуха, другие — легче, а третьи обладают аналогичными с воздухом физическими параметрами. Поэтому различаются даже правила размещения разных датчиков.

Каталитический

Это химический тип прибора, работающий преимущественно на батарейках. Он определяет наличие примеси угарного газа в атмосферном воздухе по возникновению реакции окисления (катализа) на одном из контактов электролитической ванны.

Такое устройство содержит в себе небольшую емкость, заполненную электролитом кислотной или щелочной природы.

Молекулы угарного газа вызывают химическую реакцию, в результате которой на контактах появляется электрическое напряжение. Чем выше содержание СО, тем выше уровень напряжения. После превышения максимально допустимого значения, как и в предыдущем случае, прибор сигнализирует об опасной концентрации угарного газа в воздухе.

К недостатку таких приборов относится постепенный выход из строя электролитического элемента, избежать которого невозможно. Впрочем, некоторые модели позволяют осуществлять замену элемента, который является расходным материалом. Плюс прибора — элементарность монтажа и крайне малое энергопотребление.

Типы сигнализаторов. Какой выбрать

Сигнализаторы бывают двух типов: промышленные и бытовые.

К промышленным применяются более жесткие требования и зачастую они работают в комплексе с пультом управления, на который приходят сигналы от нескольких датчиков газа и который обеспечивает контроль за величиной концентрации измеряемого параметра в воздухе. К бытовому датчику требования не такие жесткие. Его основная задача — не измерить и отобразить концентрацию, а сработать, если величина контролируемого параметра превысит установленное значение. Также бытовой датчик должен обеспечить ряд реакций на загазованность.

Сигнализаторы газа отличаются по контролируемому параметру, для бытовых датчиков можно выделить три основных типа:

  • метан (CH4);
  • пропан (C3H8);
  • окись углерода (угарный газ, CO).

Также существуют комбинированные датчики, осуществляющие одновременный контроль за концентрациями горючего и угарного газа.

Для помещения, в котором установлено газоиспользующее отопительное оборудование, лучше всего подойдет комбинированный датчик (CH4 + CO или C3H8 + CO). Для помещения с печным отоплением — достаточно будет датчика окиси углерода.

При выборе сигнализатора необходимо учитывать питание датчика и устройств, с которыми он будет взаимодействовать в случае срабатывания, оптимальный вариант — 220 В. Такое же питание следует выбирать для сопутствующего оборудования, о котором речь пойдет далее.

Таблица цен на сигнализаторы газа:

Тип датчика Контролируемый параметр Коммутация внешних электрических сетей Управление клапаном-отсекателем Стоимость, руб.
СГБ-1-2 СН4 — 0,1%, СО — 0,01% 1269,00
СГБ-1-7 СН4 — 1%, СО — 0,005% 1724,00
Страж УМ СН4 — 0,5%, СО — 0,01% 1282,00
Страж 110УМ СН4 — 0,5%, СО — 0,01% + + 1638,00
Страж УМ-005 СН4 — 0,5%, СО — 0,005% 1387,00
Страж 110УМ-005 СН4 — 0,5%, СО — 0,005% + + 1684,00
СГБ-1-2Б СН4 — 0,1%, СО  0,01% + + 1545,00
СГБ-1-7Б СН4 — 1%, СО — 0,005% + + 2073,00
Варта 2-03 СН4 — 1%, СО — 0,005% + + 2252,00
Варта 2-03Б СН4 — 1%, СО — 0,005% 1850,00
УКЗ-РУ-СН4-СО СН4 — 0,5%, СО — 0,002-0,01% + 5664,00
СГБ-1-4,01 СО — 0,01% 1159,00
СГБ-1-4,01Б СО — 0,01% + + 1393,00
УКЗ-РУ-СО СО — 0,002-0,01% + 3658,00
СГБ-1-6 С3Н8 — 0,46% 1270,00
СГБ-1-6Б С3Н8 — 0,46% + + 1504,00
Maxi/С СН4 — 1%, С3Н8 — 0,4%, СО — 0,005% 1112,00
Maxi/К СН4 — 1%, С3Н8 — 0,4%, СО — 0,005% + 1421,00

Как работает датчик газа

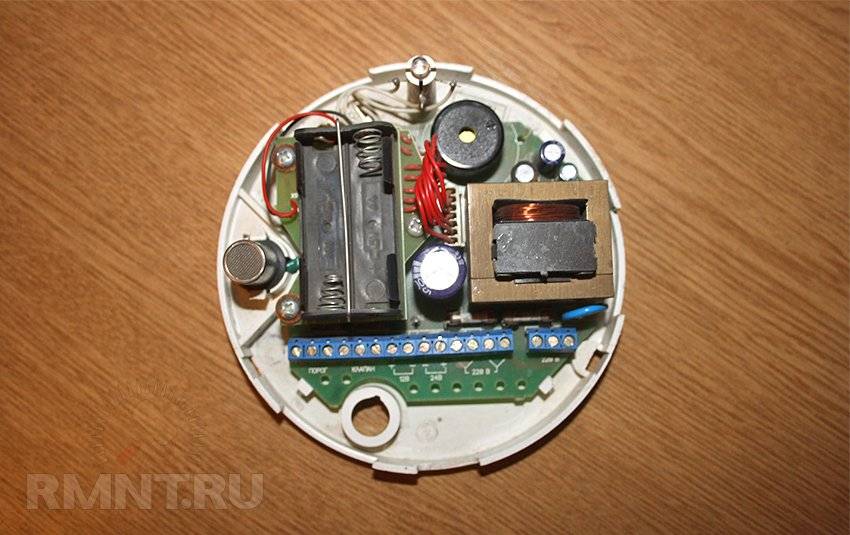

Датчик состоит из чувствительного элемента к той или иной группе веществ. При изменении концентрации газа чувствительный элемент изменяет свои физические свойства, например, сопротивление.

При загазованности, достигшей определенной концентрации (плотности в воздухе) сопротивление устройства понижается/увеличивается до определенной величины, что послужит причиной подачи сигнала об опасности (см. Звуковые оповещатели).

По методу определения допустимой концентрации ядовитых веществ в окружающем пространстве оборудование делится на три группы.

С полупроводниковым чувствительным элементом
состоит из кремневой пластины, покрытой тонким слоем окиси металла. Когда поверхность пластины подвергается воздействию газа, пленка поглощает его и изменяет свое внутреннее сопротивление, величина которого напрямую зависит концентрации. Широко применяются в быту благодаря не сложной и не дорогой конструкции. Для промышленного использования малопригодны, поскольку обладают недостаточной точностью при определении некоторых газов, медленно реагируют, имеют длительное время восстановления после срабатывания и требуют постоянный контроль их работоспособности.

Каталитические
В их основе лежит принцип горения летучего вещества и превращения его в воду и углекислый газ при прохождении воздушного потока с повышенной концентрацией горючих (ядовитых) веществ через анализатор. Применяются для контроля концентрации газа на промышленных объектах.
Инфракрасные
Контролируют инфракрасный электромагнитный спектр, в котором находится полоса поглощения газа. Применяют для определения утечки при эксплуатации маломощного промышленного оборудования. Обладают быстрым откликом срабатывания, простотой в управлении и минимальным числом ложных срабатываний.

По принципу действия делятся на две категории: беспроводные и проводные.

Для функционирования проводного варианта необходимо его подключение в электросети 220В.

Такое исполнение предполагает простоту в обслуживании и невысокую стоимость. К недостаткам относится большое потребление электроэнергии при работе и зависимость от наличия стабильной безаварийной подачи электричества.

Этого недостатка лишены беспроводные модели, они оборудованы индивидуальной аккумуляторной батареей, установленной непосредственно в корпусе устройства. Такое исполнение предполагает их эксплуатацию практически в любом месте.

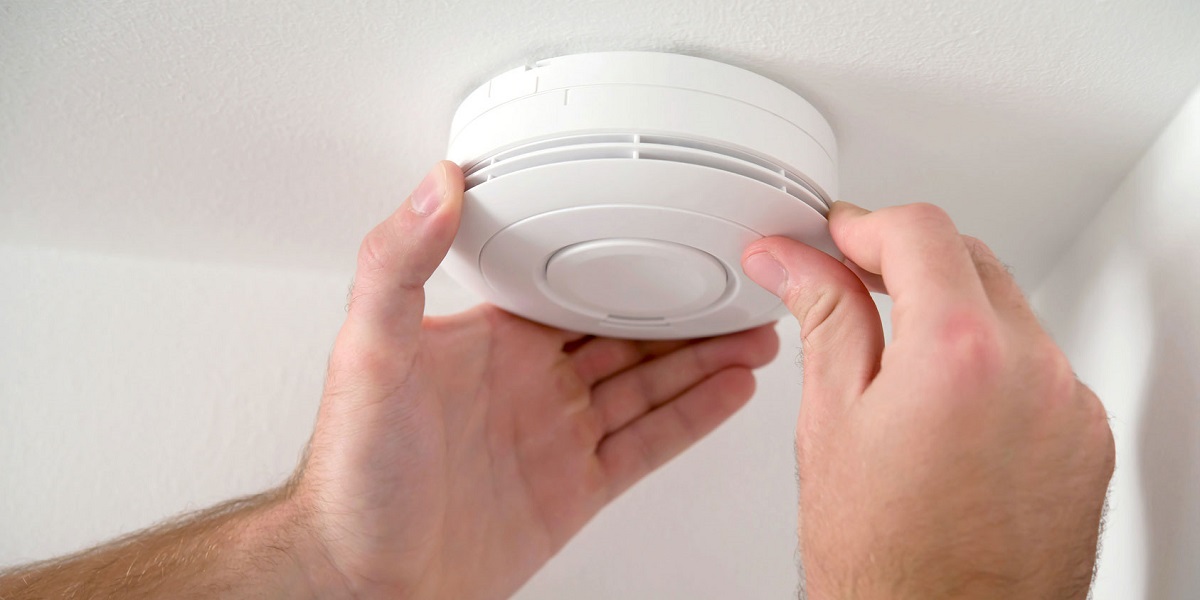

Правила монтажа и обслуживание

Угарный газ обладает примерно той же массой, что и воздух, поэтому анализатор нужно устанавливать на высоте от полутора метров от пола, но не ближе 30 см до потолка.

Датчик размещается на расстоянии от 1 до 4 метров от источника угарного газа, но не ближе метра, особенно если это печь.

Нельзя допускать воздействия на датчик повышенной температуры. Нельзя допускать его загрязнение, в том числе жиром, копотью, сажей. Нельзя располагать его в зоне сквозняков — около окна, неизолированного дымохода, вентиляционных шахт. Недопустимо наличие в помещении с датчиком других источников газовых выделений или испарений — химически активных веществ, спиртов, растворителей, нефтехимикатов, лаков, красок.

Обслуживание датчика угарного газа с сигнализацией заключается в основном в вытирании с него пыли, особенно в технологических отверстиях. Раз в год необходимо приглашать специалистов газовой службы для поверки прибора. Услуга это платная, но отказываться от нее не стоит, так как самостоятельно проверить его действие невозможно. Несанкционированная и неквалифицированная «проверка» может привести попросту к выходу прибора из строя.

Назначение датчика

Газоанализатор, определяющий опасную концентрацию в воздухе оксида углерода, предназначен для установки во всех местах, где используется печное отопление, особенно твердотопливное, когда топят дровами, каменным углем, коксом, торфом.

Также он может применяться там, где используется газовое отопительное оборудование на метане или пропане.

Основное предназначение датчика с сигнализацией (извещателя) состоит в подаче светозвукового сигнала, обозначающего опасную концентрацию СО в воздухе. Некоторые модели способны при этом автоматически перекрывать подачу топлива.

Очень важно установить такой датчик в гараже, так как в составе выхлопа любой машины с современным двигателем содержится до 30% СО, моторы предыдущих поколений выдавали еще большую концентрацию. Если утечка происходит в ночное время, то люди, как правило, не успевают проснуться, чтобы принять меры

И даже бодрствующий человек не всегда успевает сообразить, что с ним происходит, прежде чем потеряет сознание

Если утечка происходит в ночное время, то люди, как правило, не успевают проснуться, чтобы принять меры. И даже бодрствующий человек не всегда успевает сообразить, что с ним происходит, прежде чем потеряет сознание.

Чтобы избежать этого, домашнюю противопожарную систему необходимо комплектовать газоанализатором, рассчитанным на выявление угарного газа. Датчики, предназначенные для обнаружения других газов (бытового, углекислого, метана, пропана) здесь не подходят, так как у этих веществ разные физические свойства. Дымовой извещатель также не может заменить газоанализатор. Справедливо и обратное правило — извещатель газа не определяет дым. К примеру, в выхлопе отработанных газов двигателя внутреннего сгорания дыма в чистом виде практически нет, если автомобиль исправен.

Типы сигнализаторов. Какой выбрать

Сигнализаторы бывают двух типов: промышленные и бытовые.

К промышленным применяются более жесткие требования и зачастую они работают в комплексе с пультом управления, на который приходят сигналы от нескольких датчиков газа и который обеспечивает контроль за величиной концентрации измеряемого параметра в воздухе. К бытовому датчику требования не такие жесткие. Его основная задача — не измерить и отобразить концентрацию, а сработать, если величина контролируемого параметра превысит установленное значение.

Сигнализаторы газа отличаются по контролируемому параметру, для бытовых датчиков можно выделить три основных типа:

  • метан (CH4);
  • пропан (C3H8);
  • окись углерода (угарный газ, CO).

Также существуют комбинированные датчики, осуществляющие одновременный контроль за концентрациями горючего и угарного газа.

Для помещения, в котором установлено газоиспользующее отопительное оборудование, лучше всего подойдет комбинированный датчик (CH4 + CO или C3H8 + CO). Для помещения с печным отоплением — достаточно будет датчика окиси углерода.

При выборе сигнализатора необходимо учитывать питание датчика и устройств, с которыми он будет взаимодействовать в случае срабатывания, оптимальный вариант — 220 В. Такое же питание следует выбирать для сопутствующего оборудования, о котором речь пойдет далее.

Таблица цен на сигнализаторы газа:

Тип датчикаКонтролируемый параметрКоммутация внешних электрических сетейУправление клапаном-отсекателемСтоимость, руб.
СГБ-1-2СН4 — 0,1%, СО — 0,01%1269,00
СГБ-1-7СН— 1%, СО — 0,005%1724,00
Страж УМСН4 — 0,5%, СО — 0,01%1282,00
Страж 110УМСН4 — 0,5%, СО — 0,01%++1638,00
Страж УМ-005СН4 — 0,5%, СО — 0,005%1387,00
Страж 110УМ-005СН4 — 0,5%, СО — 0,005%++1684,00
СГБ-1-2БСН4 — 0,1%, СО  0,01%++1545,00
СГБ-1-7БСН4 — 1%, СО — 0,005%++2073,00
Варта 2-03СН4 — 1%, СО — 0,005%++2252,00
Варта 2-03БСН4 — 1%, СО — 0,005%1850,00
УКЗ-РУ-СН4-СОСН4 — 0,5%, СО — 0,002-0,01%+5664,00
СГБ-1-4,01СО — 0,01%1159,00
СГБ-1-4,01БСО — 0,01%++1393,00
УКЗ-РУ-СОСО — 0,002-0,01%+3658,00
СГБ-1-6С3Н8 — 0,46%1270,00
СГБ-1-6БС3Н8 — 0,46%++1504,00
Maxi/ССН4 — 1%, С3Н8 — 0,4%, СО — 0,005%1112,00
Maxi/КСН4 — 1%, С3Н8 — 0,4%, СО — 0,005%+1421,00

Техническое обслуживание

Обслуживанием газоанализирующих систем, действующих в условиях производственных помещений, занимаются специализированные организации. Персонал, привлекающийся к обслуживанию, должен пройти аттестацию в соответствии с нормативной документацией (ФЗ №116 от 22.06.2007 и ПБ 12-529-03 п. 5.7.10, п. 5.7.11).

В ходе работ по обслуживанию проверяется исправность сработки приборов измерения, отсечных клапанов, соединения конструкции клапанов проверяются на герметичность. По окончании обслуживания составляется акт выполненных работ, в котором указываются результаты проверки.

Обслуживание датчиков загазованности включает обязательную метрологическую поверку. Сроки поверки и периодичность указываются заводом-изготовителем в технической документации на устройство. Если такие данные отсутствуют, поверка проводится каждые полгода или год в зависимости от профиля производства, в помещениях которого установлены газоанализаторы.

Запрещено вводить в работу устройства, если у них:

  • истек срок поверки;
  • имеются повреждения;
  • отсутствует клеймо (пломба).

По истечении периода службы газоанализатора осуществляется его диагностика с целью определения возможности его дальнейшего использования.

Таким образом, приборы контроля концентрации газов – это решение вопроса безопасности не только на производстве, но и в жилых помещениях. Их своевременное обслуживание и поверка позволит максимально предусмотреть возникновение аварийных ситуаций.

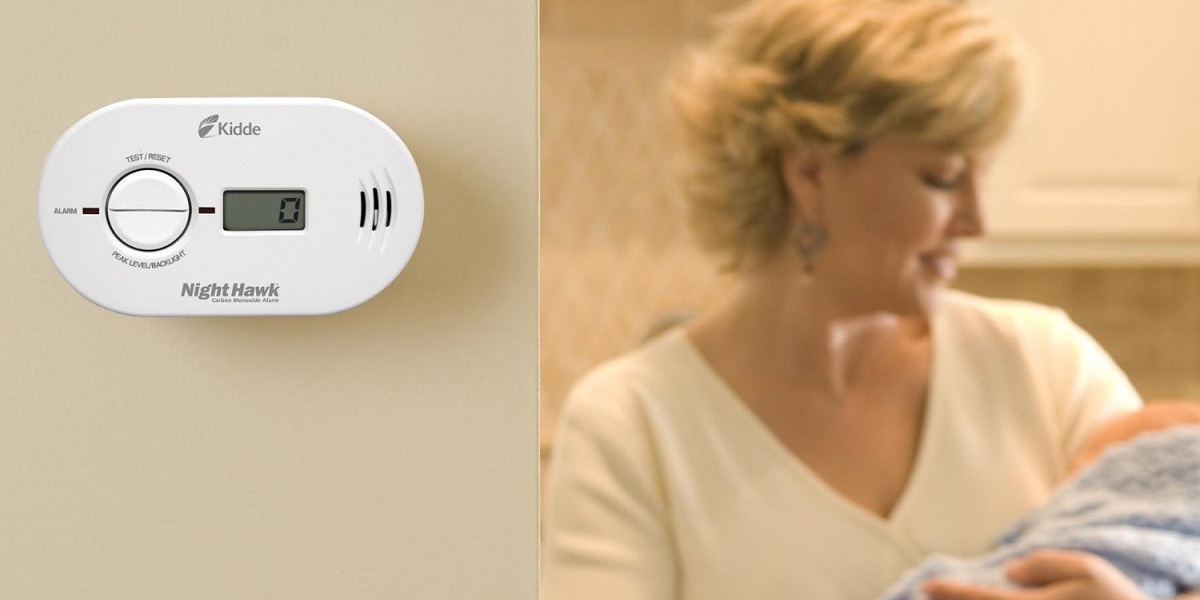

Где установить датчик угарного газа?

Если вы хотите чувствовать себя в безопасности, стоит знать, где разместить датчик угарного газа, чтобы устройство могло эффективно предупреждать вас об угрозе.

Лучше всего устанавливать датчик угарного газа в каждой часто используемой комнате, по крайней мере, в спальнях и детских комнатах. Лучше всего размещать на уровне глаз — примерно 0,5 — 1,5 м от пола.

Где не стоит устанавливать датчик угарного газа?

Основное правило — не размещать датчики вне зданий, а также внутри в т.н. мертвая зона около 20 см над потолком.

Датчик угарного газа также не должен располагаться непосредственно рядом с кухонной техникой и вентиляционными решетками, а также возле окон и дверей.

Повышенная безопасность

Вы можете купить только датчик угарного газа, но для газовых установок рекомендуется покупать датчик окиси углерода и газа в одном комплекте. Хотя выходящий газ не вызывает отравления, никому не нужно напоминать об опасности взрыва. Это стоит дополнительно около 800 рублей, а датчик газа обеспечивает дополнительную защиту.

То же самое с датчиками угарного газа и дыма — они дополнительно обнаруживают некоторые компоненты дыма, выделяемого во время пожара, поэтому безопасность даже выше, особенно потому, что дым может быть связан с различными опасностями. Для полной защиты вы можете приобрести датчик угарного газа, дыма и газа 3 в 1. Такие устройства стоят от 2 000 рублей и выше, но обеспечивают максимальную защиту от различных угроз.

Критерии выбора датчика угарного газа

Существует не так много критериев, по которым датчики отличаются друг от друга. Все они сертифицированы в соответствии с одним и тем же стандартом, который четко определяет, какие концентрации в определенные промежутки времени должны вызывать тревогу, поэтому различия касаются в первую очередь значений полезности.

  • Объем и тип уведомления. Чем громче сигнал, тем лучше. Также хорошо, если для разных угроз предусмотрены разные звуки (в случае обнаружения угарного газа, дыма и углерода), чтобы вы могли быстро определить угрозу и принять меры защиты.
  • ЖК-дисплей. Это не обязательно, но в случае отдельно стоящих датчиков полезно, например, сигнализировать о низком уровне заряда батареи. Кроме того, на дисплее отображается информация об окончании срока службы датчика.
  • Установка. Сетевые датчики угарного газа можно подключить к розетке, а датчики с батарейным питанием можно повесить на стену или поставить стоя — вы должны выбрать способ, соответствующий комнате.

Гарантия:

  • Основные особенности
  • Тех. характеристики
  • Документация
    • Сигнализатор загазованности УКЗ‑РУ‑СН4(2В)‑СО имеет два порога срабатывания по метану и два порога срабатывания по угарному газу, при превышении которых воспроизводится соответствующее звуковое сообщение, загорается соответствующая световая индикация и выдается предаварийный и аварийный сигнал на исполнительные устройства.
    • Сигнализатор загазованности УКЗ-РУ обладает функцией голосового оповещения. При достижении порога срабатывания по метану воспроизводится голосовая метка «Опасно. Утечка газа.», при достижении порога срабатывания по угарному газу воспроизводится голосовая метка «Опасно. Угарный газ.» и звук сирены с громкостью 100 дБ. Голосовое предупреждение «Неисправен датчик» используется в случае неисправности любого датчика прибора.
    • В сигнализаторе УКЗ‑РУ‑СН4(2В)‑СО применяется датчики газа TGS2611 и TGS3870 японской фирмы FIGARO. TGS2611 сочетает в себе очень высокую чувствительность к метану с низким энергопотреблением.TGS3870 — это новый металлооксидный полупроводниковый газовый датчик для обнаружения угарного газа и метана, обладает низкой чувствительностью к парам спирта (типичный интерференционный газ в жилых помещениях). Оба датчика имеют длительный срок службы. Быстрая реакция датчика как на метан, так и на угарный газ поможет своевременно среагировать на аварийную ситуацию.
    • Наличие релейных выводов по каждому порогу срабатывания подразумевает возможность соединения с запорными клапанами многих производителей, а так же с пожарной сигнализацией, охранной системой, GSM-передатчиком . Возможен вариант питания сигнализатора от 12В .
    • В сигнализаторе предусмотрен режим имитации аварии, который позволяет проверить работоспособность звуковой, световой сигнализации, исполнительных устройств без применения газовых смесей.
    • При заказе можно удлинять сетевой кабель, кабель на исполнительное устройство и кабель на выносной датчик. Стандартная длина сетевого кабеля — 1,5м, длина кабеля на исполнительное устройство — 2,5м, длина кабеля на выносной датчик — 2,5м.
    • Сигнализатор УКЗ-РУ-СН4(2В)‑СО легко монтировать в котельных с высоким потолком — сам прибор будет находиться на уровне глаз или около исполнительного устройства, а выносной кабель с датчиком на метан будет крепиться под потолком.
    • Сигнализаторы загазованности УКЗ‑РУ‑СН4(2В)‑СО возможно объединить в одну систему по сети питания 220В между собой. Количество подсоединенных дублей и расстояние между ними неограниченно.
    • Детектор газа и применяемый дачтик имеют достаточно большой срок службы до 10 лет.
    • Сигнализатор прост в монтаже и обслуживании, имеет простую схемотехнику, не требует покупки дополнительных блоков питания или систем управления.
    • Устройство может работать самостоятельно как сигнализатор, так и совместно с внешними исполнительными устройствами. В качестве исполнительных устройств могут выступать сертифицированные клапана КЗГУИ с условным проходом 15-150мм, или, по запросу, клапана других производителей.
  • Напряжение питания:• переменного тока частотой 50(±1) Гц, В• постоянного тока, В 220±2212
    Потребляемая мощность, ВА, не более8
    Пороги срабатывания устройства на метан, %НКПР• «Порог 1»• «Порог 2» 1020
    Пороги срабатывания устройства на угарный газ, мг/м3• «Порог 1»• «Порог 2» 20100
    Время прогрева устройства, мин10
    Время срабатывания устройства, с, не более• по метану• по угарному газу 10180
    Напряжение сигнала аварийной ситуации, выдаваемое устройством на внешние исполнительные устройства, В• Вариант 1 (импульсный режим)• Вариант 2 (импульсный режим)• Вариант 3 (непрерывный режим)• Вариант 4 (сухой контакт) 30-50220±22220±22 (0)да
    Уровень звукового давления на расстоянии 1 м от излучателя, дБ100
    Температура окружающей среды, °Сот +1 до +50
    Относительная влажность, %до 80% при температуре +25°С
    Межповерочный интервал, месяцев12
    Срок ограниченной гарантии, месяцев12
    Средний срок службы, лет10
    Габаритные размеры устройства, мм, не болеекорпус 200x80x50выносной датчик 70х45х51
    Масса устройства, кг, не более1.1
    • Паспорт
    • Паспорт потребителей
    • Методика поверки
    • Руководство по эксплуатации
    • Свидетельство об утверждении типа средств измерений
    • Декларация о соответствии Таможенного Союза

    Сигнализатор загазованности на метан и угарный газ УКЗ-РУ-СН4(2В)-СО
    Сигнализатор загазованности с двумя порогами срабатывания по метану и угарному газу. Японский датчик, качественные комплектующие, долгий срок службы, промышленное применение. Цены производителя.
    Микром

    9780
    RUB

Функции и принцип действия

Бытовые сигнализаторы загазованности предназначены для определения наличия в комнатной атмосфере ряда газов в концентрациях, угрожающих жизни и здоровью людей. В отличие от промышленных и лабораторных устройств, датчики газа для гражданского применения имеют меньший спектр определяемых веществ, а также практически никогда не снабжаются функциями регистрации измерений и самодиагностики. Если задуматься, то в комнатной атмосфере может присутствовать ограниченный ряд соединений, способных навредить человеку: главным образом это природный газ, основу которого составляет метан, а также продукты горения — одноатомный и двухатомный оксиды углерода.

Внутри каждого датчика загазованности установлены один или несколько газоанализаторов разного типа действия. Контроль над утечкой горючих углеводородов ведётся преимущественно слежением за способностью газовой смеси поглощать инфракрасное излучение. Так, молекулы кислорода и водорода диатермичны, в то время как метан отчётливо проявляет свойства парникового газа. Путём настройки прибора на определённую волну поглощения можно достаточно точно определить тип вещества, на которое реагирует газоанализатор.

Углекислый газ также способен поглощать тепловое излучение, хотя эти его свойства выражены несколько слабее. Проблема в том, что отдельно взятый инфракрасный газоанализатор не является универсальным, для каждого газа следует устанавливать отдельно настроенный детектор. При этом угарный газ абсолютно диатермичен, то есть инфракрасными детекторами не определяется. Для его обнаружения используется термохимическая детекция, принцип которой положен в работу катализаторов автомобильных выхлопных систем. Суть такова, что попадая на катализатор, угарный газ окисляется, вызывая нагрев поверхности. При нагреве электрическое сопротивления катализатора снижается, что успешно регистрирует простейшая электронная схема.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
