Принцип работы полиспастов
Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.
Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.
Расположение колес относительно друг друга может быть разным.
Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:
- траверса;
- скоба для переноски;
- щека для монтажа деталей;
- колесо (блок);
- упор;
- подшипник;
- втулка;
- ось;
- держатель оси;
- масленка для подшипников;
- ограничитель тали;
- гайка;
- подшипник;
- щека.
Конец тали закрепляется на одной из обойм.
Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

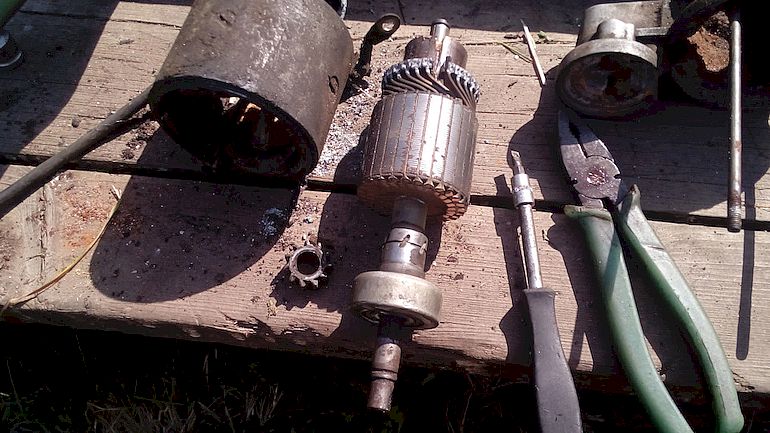

Ударная отвёртка из стартера
Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:
- Из корпуса стартёра извлекают вал и втулку.
- Часть вала срезают, оставляя стержень со шлицами.
- На втулку одевают отрезок трубы, подходящего размера.
- К концу трубы приваривают обрезок болта равного диаметра.
- Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.
При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.
Подъемник для кладки газобетонных блоков
За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.
Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.
Немецкий мини-кран с выдвижной центральной стойкой
Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.
Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.
Технические характеристики подъёмника:
- ширина – 2200 мм;
- высота – 4200 мм;
- вылет стрелы – 4200 мм;
- грузоподъёмность электрической тали – до 800 кг;
- полный вес крана с балластом – примерно 650 кг;
- вес подъёмника без балласта – около 300 кг;
- максимальная высота подъёма блока для кладки – 3500 мм.
Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.
Для изготовления подъёмника пользователю потребовалось:
- поворотные колёса;
- профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
- трубы-укосины – 63х3 мм;
- мощные петли от ворот;
- поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.
В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.
У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.
Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.
Конструкция необычного подъёмника заинтересовала пользователей портала.
С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.
По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.
Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?
Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.
Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.
Упрощение сборки устройства
В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.
Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.
Можно использовать в хозяйстве покупные подъемники, но, как правило, лебедки нужны там, где магазины далеко — и всегда срочно. Стоит поискать в гараже какие-нибудь детали для выхода из ситуации.
Простые приспособления на стройке
На любой стройке не обойтись без эффективных и простых приспособлений для облегчения труда и повышения скорости и качества возводимого объекта. Сегодня в этой статье я расскажу о некоторых из них, наиболее простых и эффективных.
Самый простой способ подъема по направляющим, для него достаточно двух веревок и закрепленных направляющих.
Этот способ прост, но есть свои хитрости и трудности, тянуть нужно одновременно и направляющие должны быть надежно закреплены.
Это очень простое приспособление, но и оно облегчает труд, поскольку усилие прилагается вниз, а это всегда легче чем просто тянуть за веревку.
Подъемник в виде колодезного журавля, отлично сокращает время на подъем грузов. Единственный минус в том. что поднимать тяжелые грузы с помощью такого приспособления очень трудно.
Но поднимать груз намного легче, чем без противовеса.
Виды закреплений полиспастов.
С помощью полиспастов можно облегчить себе труд в несколько раз. Все зависит от способа его закрепления.
Если применить закрепление под номером 1, то усилие будет равно весу поднимаемого груза;
2- в два раза меньше чем в первом случае;
3 – в три раза меньше;
4 – в четыре раза меньше, чем в первом случае.
С помощью полиспаста можно поднять груз, не прилагая больших усилий для этого.
На рисунке показаны виды и способы крепления простых подъемников с полиспастами. Подъемные механизмы делают поворотными и простыми не поворачивающимися.
Для облегчения подъема делают электропривод и монтируют кран-балки. Такие механизмы вполне заменяют автокран.
Это конечно только малая часть от всех приспособлений и в одной статье обо всех не расскажешь. Так, что ждите продолжения.
Устройство, принцип работы и виды полиспастов, обзор систем
Подъем тяжелого груза даже на небольшую высоту без применения специальных инструментов возможен не всегда. Речь идет не только про подъемные краны, автокраны и погрузчики — есть и другие приспособления для решения этой задачи.
Одним из механизмов для подъема грузов является полиспаст.
Что такое полиспаст, зачем он нужен и где применяется?
Полиспаст — блочная система с цепной или канатной передачей. Ее задача — упростить и ускорить подъем любого тяжелого груза, используя человеческую силу. Такие схемы (или их близкие аналоги) использовались еще до нашей эры — при строительстве египетских пирамид и Великой Китайской стены.
Стационарно подъемники применяются на складах и в производственных помещениях, в которых необходимо поднимать разные тяжести. Переносные блочные системы используются в строительстве, логистике, для спасательных работ.
Устройство и принцип работы
Полиспаст позволяет поднимать тяжесть, используя меньшее усилие человека. Принцип похож на действие рычага для подъема груза, только вместо рычага используется трос.
Конструктивно, самый простой полиспаст являет собой 1 блок и веревку. Ролик закрепляется над грузом (на потолке, балке, или перемещаемой специальной опоре). Один конец веревки с крюком спускается к грузу. Второй конец веревки человек держит в руках и тянет за него, поднимая тяжесть.
На выигрыш в силе влияют такие факторы:
- Количество роликов.
- Длина веревки.
1 блок увеличивает силу примерно в 2 раза (примерно — потому что какие-то потери спишутся из-за силы трения). То есть если человек без подъемника сможет поднять 30 кг на высоту 1 метр, то с полиспастом — это будут уже 60 кг. Если роликов будет больше — то и вес можно будет поднимать больший.
Что касается длины веревки: чем она длиннее, тем больше вес сможет поднять человек, но и тем больше времени на это придется тратить.
Виды полиспастов
Полиспасты делятся по нескольким признакам:
- По назначению. Бывают силовые, а бывают скоростные схемы. Силовые позволяют поднимать больше груза, но медленнее. Скоростные позволяют поднимать тяжесть быстрее, но «осилят» меньший вес.
- По количеству блоков. Самый простой вариант — 1 ролик. Но их может быть и 2, и 3, и 4, и больше. Чем больше их — тем больший вес получится поднять.
- По сложности схемы. Бывают простые схемы (когда ролики объединены последовательно 1 канатом) и сложные (когда используется 2 или больше отдельных полиспастов). Сложные системы более производительны, дают больше результата при меньшем количестве блоков. К примеру, если объединить 2 полиспаста (из 1 и из 2 блоков) — получится выигрыш в силе в 6 раз. Тогда как простая схема даст выигрыш в 6 раз только при использовании 6 роликов.
Что влияет на эффективность подъемника?
Выше упоминалась кратность (выигрыш в силе) очень приблизительная, округленная в большую сторону. На практике она меньше.
На эффективность подъемника (на то, какой точный выигрыш в силе он даст) влияют такие факторы:
- количество блоков;
- материал троса;
- тип подшипников;
- качество смазки всех осей;
- диаметр и длина каната;
- угол между канатом и средней плоскостью ролика.
Как крепится веревка к механизму?
Закрепить грузоподъемный механизм к тросу можно следующими способами:
- Узлами, связанными из репшнуров. Количество оборотов — 3-5.
- Зажимом общего назначения.
Что такое запасовка, как она делается и какой бывает?
Запасовкой называют изменение положения блоков и расстояния между ними. Ее проводят, чтобы изменить скорость или высоту подъема тяжести.
Схемы запасовки бывают:
- Однократная: крюк вешают за 1 канат, который затем проводится последовательно через каждый неподвижный блок и наматывается на барабан.
- Двукратная. Для балочных кранов 1 конец веревки крепят на корне стрелы, а второй конец пускают через обводной барабан, все блоки, после чего крепят к лебедке. Для подъемных кранов канат крепится к лебедке, а неподвижные блоки находятся на головке стрелы.
- Четырехкратная. Используется сочетание схем, перечисленных выше, для каждого блока крюковой подвески.
- Переменная. Подвижные ролики дополняются 1 или 2 подвижными обоймами.
К высотным работам с применением полиспаста относят:
Подъем мебели, техники, джакузи, стройматериалов через окно в квартиру. Подъем оборудования и строительных материалов на крышу дома. Установка кондиционеров, спутниковых антенн. Мойка окон и покраска фасадов на высоте. Ремонтные работы и герметизация швов панельных многоэтажек. Монтаж баннеров на фасадах зданий. Обрезка деревьев, эстетическое кронирование насаждений. Уборка снега и оледенений с крыш зданий и сооружений. Подготовленные специалисты умело используют систему подъема грузов. После предварительного осмотра объекта и уточнения веса, перемещаемых предметов, альпинист определит целесообразность использования тех или иных устройств, а может быть необходимость вызвать автокран для тяжелых работ.
Для своих заказчиков компания гарантирует: сохранность грузов; аккуратное выполнение подъема; привлечение к работе профессионалов с опытом; соблюдение техники безопасности; использование исправной техники и проверенного снаряжения; при необходимости – страхование рисков; для работы в городской черте – обеспечение безопасности для рядом расположенных построек и припаркованных машин.
Если Вы хотите заказать подъем груза на высоту, свяжитесь с менеджером нашей компании. Работаем без выходных. Оперативно перезваниваем для уточнения деталей заказа. Организуем предварительный вызов альпиниста на объект. Согласовываем время проведения работ и приезда бригады. Все делаем быстро и качественно. Нашей работой и ценами останетесь довольны!
Поделитесь!
Процесс изготовления
Для установки лебёдки на верхней шпильке скрепляющей ноги устанавливается небольшой блок для подъёма лебёдки на подвес с помощью обычной веревки. Лебёдка 600/1200 весит 32 кг и до подвеса просто сложно дотянуться. все работы необходимо выполнять вдвоём — одному на справиться. Прилагаю несколько фотографий своей самоделки на Ваш суд.
Как сделать подъемник своими руками, простую в исполнении конструкцию, которая предназначена для подъема груза при выполнении строительных работ.
Тренога состоит из составных частей, соединенных между собой крепежными элементами. Она имеет три наклонных опоры, расположенных под углом 70° относительно центральной вертикальной оси, которые соединяются между собой в верхнем узле.
Изготовим из прямоугольной металлической трубы 30х50х2 (мм) ГОСТ 8645-68 , длиной 3300 (мм). Нижний край трубы обрезаем под углом 70° и привариваем к ней металлическую пластину ГОСТ 19903-74 , (опорную лапу) размером 5..6х130х150 (мм). Предварительно, в пластине скруглим углы Ø40 (мм) и просверлим сквозное отверстие Ø14…18 (мм).
Состоит из двух деталей:
1.
Упорная пластина.2. Направляющий фиксатор.
Детали сварим между собой.
Изготовим из металлического листа.
Изготовим из прямоугольной металлической трубы 40х60х5 (мм)
Технические характеристики подъемника треноги:
• высота – 3098 (мм) • расстояние между центров отверстий опорных лап – 2280 (мм) • грузоподъемность – 850 (кг)
Как сделать подъемник своими руками и порядок его сборки:
1.
Установим в отверстие верхнего узла рым болт М20 ГОСТ 4751-73 и зафиксируем его при помощи гайки М20 ГОСТ 5915-70 .2. Вставим опоры в направляющие фиксаторы.3. В отверстия опор и фиксаторов вставим ось и зажмем ее с обеих сторон гайками М12.4. Раздвинем опоры до упора.
Какими характеристиками должен обладать гаражный подъёмник
В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.
Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.
Самодельный кран гусь
Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.
Способы крепления верёвки к грузоподъёмному механизму
При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.
Кран для газоблоков
Способы крепления троса с помощью такелажа общего назначения:
- С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
- С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.
Рубанок для газобетона
Газобетон – один из самых популярных современных материалов для строительства каменных домов. Крупный формат блоков и технология монтажа, которую можно легко освоить, позволяют возводить здания быстро даже строителям-новичкам.
Но при всех достоинствах, у газобетона есть существенный минус – несовпадения блоков по размеру и необходимость подгонки их друг к другу. Можно использовать для этих целей магазинный инструмент. Но наши форумчане предлагают сделать рубанок для газобетона своими руками. Для этого понадобится: доска толщиной 5 см, пилки по дереву 3 шт., универсальный клей, дверная ручка.
Как устроена таль с ручным приводом?
Под талью понимается подвесное грузоподъемное приспособление. Оно может быть с ручным или с электрическим приводом, чаще встречается, конечно, второй вариант. Таль, в целом, это специальный механизм для подъемов или спусков разных грузов, а также и для их перемещения. Грузоподъемность может составлять до 10 тонн, и поднимать объекты можно на высоту до 12 м – согласитесь, неплохо для механизма с ручным приводом.
Исходя из этих показателей, использовать данное приспособление можно для перемещения разных товаров большого веса, это могут быть предметы бытовой техники – газовые плиты или холодильники, морозильные камеры или стиральные машины и тому подобное. Часто работники торговли используют их для того, чтобы уложить товар на полки. Не обойтись без ручных талей при строительных или ремонтных работах, где часто приходится поднимать строительные материалы или инструменты.
Обычная ручная, цепная таль имеет следующие основные элементы: цепной полиспаст, состоящий из соединенных друг с другом подвижных и неподвижных блоков; двухступенчатый цилиндрический соосный редуктор, который имеет ручной механический привод; выходной вал; специализированный дисковый тормоз; дополнительную систему торможения груза; блочную подвеску с крючком. Принцип работы основан на системах тяговых и грузовых цепей, которые имеют круглые звенья. Основные виды ручных талей: шестеренчатые и рычажные.
Мобильный станок для резки пенопласта
А тем, кто утепляет дом пенопластом, придется кстати другая форумчанская самоделка– станок для резки пенопласта, позволяющий отрезать куски необходимого размера просто и быстро, не мучаясь с ножовкой и линейкой.
Пользователь нашего форума ОлегЛьвович
для изготовления мобильного станка использовал деревянную рейку 25×25 мм длинной 1,3 метра, нихромовую проволоку сечением 1 мм, пружину, две стальных полосы 20×4 мм, трансформатор 220/36В и провод 15-20 метров.
На FORUMHOUSE форумчанин делитсясхемой устройства самодельного станка:
В отличие от стационарных станков для резки, данное устройство можно свободно перемещать по лесам, и резать пенопласт прямо на месте. При этом, лист можно распустить не только по длине, но и по толщине – для этого к ППС гвоздями дополнительно крепят два профиля. По словам форумчанина, себестоимость мобильного станка составляет 800-1000 рублей, и даже при интенсивной эксплуатации он будет верой и правдой служить несколько строительных сезонов подряд.
Другие примеры станков для резки пенопласта, в том числе, стационарных – в этой теме.
Создаём простейший подъёмный механизм своими руками
Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.
Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

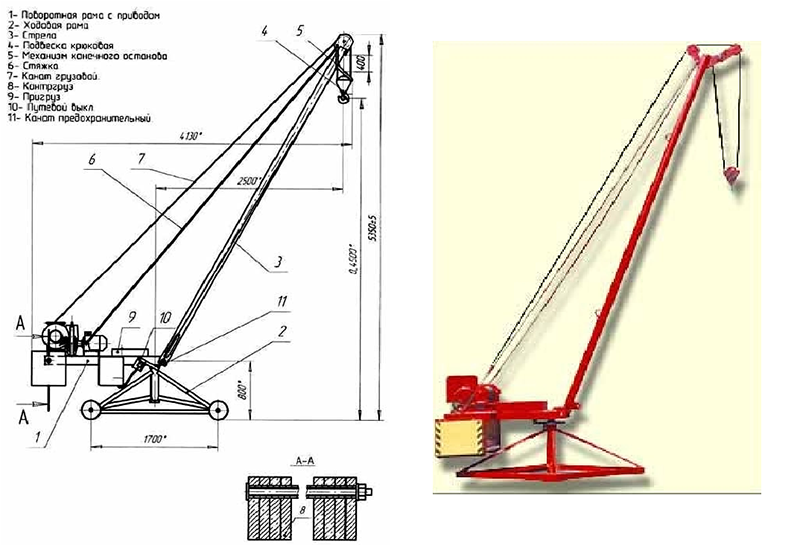

Мини подъемный кран своими руками
Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.
Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.
Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры
Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.
Пример столярного верстака
В комплектацию устройства входят:
- Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
- Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
- Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
- Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.
Покупной складной верстак для работы
Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.
Инструкция по сборке деревянного верстака своими руками
Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.
Работа по изготовлению будет включать несколько этапов:
| Изображение | Что надо сделать |
| Верхнюю крышку делаете из толстых досок, чтобы получился щит шириной от 70 до 200 см. Скрепляете элементы на длинные гвозди, причем вбивать их надо с внешней стороны, а с внутренней тщательно загибать. Рабочая поверхность верстака делается только из древесины или ДСП. | |
| Верхнюю крышку делаете из толстых досок, чтобы получился щит шириной от 70 до 200 см. Скрепляете элементы на длинные гвозди, причем вбивать их надо с внешней стороны, а с внутренней тщательно загибать. Рабочая поверхность верстака делается только из древесины или ДСП. | |
| Обшейте крышку по нижнему периметру брусом 5 на 5 см. Так будет удобнее крепить вертикальные опоры. От размера столешницы зависит расположение опор. Их лучше изготовить из толстого прямоугольного бруса минимум 120 на 120 мм. | |
| Установить столярный верстак надо правильно. Обязательно прочно его закрепите. Если он будет смонтирован на улице под навесом, то выкопайте ямки для опор. В помещении используйте другие способы крепежа. |
Ручные барабанные лебедки
Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры. Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра. Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:
Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.
Как сделать лебедку своими руками, используя червячную передачу, можно посмотреть на чертеже:
Трещотка в такой конструкции не нужна, передаточное число, когда гребень червяка проходит по каждому зубу шестерни, равно количеству зубьев шестерни, умноженному на соотношение длины рукояти к радиусу червяка. Но существенным недостатком будет трение между зубцами и гребнем. Требуется постоянная смазка механизма.
С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:
Обратите внимание, что стопор в таких устройствах необходим. Такая конструкция применяется при небольшой высоте или длине перемещения груза
Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра. Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:
Чертежи ручной лебедки
Чертежи конструкции данной ручной лебедки отличаются обзорным характером, поскольку размер червячной передачи зависит от того, с какой геометрией используется применяемый вал, а также шестерня глиста.
Конструкция состоит из таких элементов:
• шестерен глиста; • вала намотки троса; • латунной втулки; • корпуса; • ручки.
Шестерни глиста
Эту часть нужно подбирать, учитывая расчетную грузоподъемность лебедки. Ориентируясь на размеры и предложенную схему, мы можем сделать простой механизм для подъема груза.
Это может быть цельная конструкция, или сваренная из нескольких элементов.
Латунная втулка
За счет латунной втулки вал при вращении скользит. Такой вариант конструкции подходит, чтобы выполнять временные работы. Для постоянного использования механизма вместо втулок применим подшипники качения. За счет этого конструкция станет более сложной и вместе с тем более дорогой. Если потребуется, по мере того, как втулки будут вырабатываться, они могут быть заменены. Это станет более дешевым решением.
Корпус
Для изготовления берем гнутый стальной неравнополочный швеллер ГОСТ 8281-80 и листовой металл ГОСТ 19903-74. В нашем случае корпус создан из швеллера 200х50х30х4 мм и листового металла толщиной 4 мм. В корпусе используется длинный и короткий швеллер, для скрепления которых использована левая и правая пластина, и болтовое соединение М8.
Ручка
Чтобы сделать ручку, использован металлический фрагмент и деревянная вставка. Для крепления ручки к валу применен штифт 10х36 ГОСТ 3128-70.
Техника безопасности
Во время выполнения такелажа используются стропы, при помощи которых груз крепится к подъемному механизму. Перед тем, как накидать стропы, нужно определить вес груза. В большинстве своем этот показатель обозначен в паспорте — металлическая табличка, прикрепленная к одной из сторон объекта; или в сопроводительных документах. Если груз упакован, то такие данные пишутся прямо на материале упаковки или обшивке ящика.
При подъеме и перемещении грузов строго придерживаются таких правил:
Если к грузу прилагается паспорт или сопроводительная документация, то строповка выполняется в точном соответствии с рекомендациями изготовителя
Крепление строп выполняется исключительно за проушины при помощи специальных крюков, которые предусмотрены на такелажной оснастке
При строповке важно добиться полного равновесия и устойчивости груза. Оборудование и дополнительные механизмы, скомпонованные на общей раме, поднимаются вместе после того, как будут закреплены стропы на общей платформе
Листовые материалы, скомбинированные в пакеты, поднимаются специальными подхватами, которые крепятся к траверсе. Для строповки длинномерной продукции — уголков, профиля и прочих — применяются специальные универсальные приспособления. На острые углы под стропы устанавливаются подкладки.
