Холодная коптилка своими руками: конструктивные особенности
Устройство, которое позволяет приготовить разнообразные продукты холодным способом, включает в себя длинную трубу. Такая конструктивная особенность делает пищу менее вредной, так как проходящие по трубке газы успевают полностью перегореть. В результате этого канцерогены, которые содержатся в дыму, оседают на стенках длинной трубы, не причиняя вреда пище.
Коптильня холодного копчения состоит из трех основных блоков: топки, коптильной камеры и соединяющего их дымохода
Мясо, подвергшееся холодной обработке, имеет продолжительный срок годности. В среднем оно хранится 2 месяца. Этот показатель зависит от того, какое мясо было приготовлено, от его объема и т. п. Самодельные коптилки условно подразделяются на три части:
- топку;
- коптильную камеру;
- дымоходную трубку.

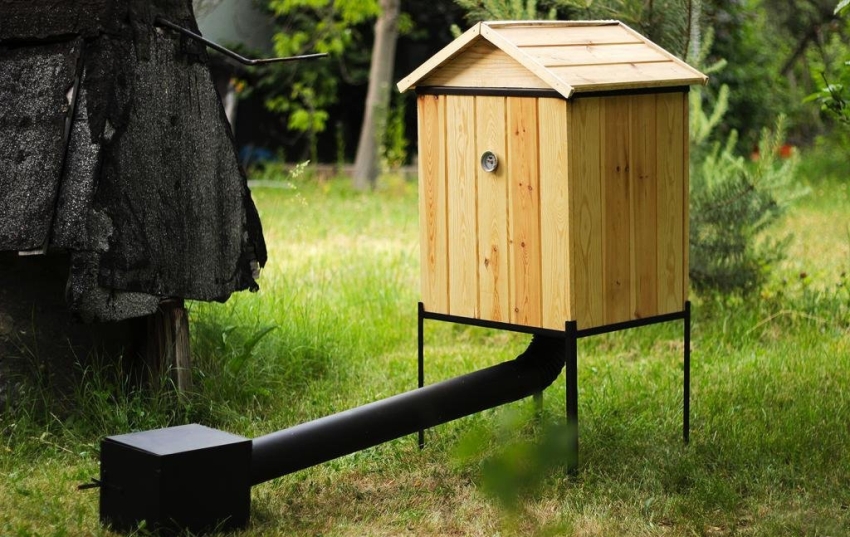

Фото коптильни такого типа помогут разобраться в ее конструкции быстрее. Для того чтобы соорудить топку, могут быть использованы разные материалы. Для этих целей отлично подходят кирпич, бетонные блоки и листы оцинкованной стали. В этом резервуаре должен располагаться зольник.
Топку для коптильни можно сложить из блоков, кирпича или сварить из металла
Холодный метод копчения чаще всего используется в коптильнях для рыбы. Своими руками сделать такой агрегат не так сложно. Все, что для этого требуется, – это иметь необходимый набор инструментов и следовать инструкции.
Важно запомнить, что во время розжига щепы или любого другого материала выделяется едкий дым. Чтобы обезопасить продукт от него, нужно установить специальную заслонку
В большинстве случаев ее делают в виде крышки топочного бункера. Она выполняет очень важную разграничивающую функцию и может, в зависимости от своего положения, регулировать направление движения дыма.
Как сделать коптильню для рыбы и мяса холодного типа?
Основой для самодельной коптилки такого типа чаще всего служит старая металлическая бочка. Ее конструкция идеально подходит для холодного копчения. Но при желании камеру можно выполнить практически из любого материала, подходящего по конструкции. Это связано с небольшой температурой внутри устройства, которая не требует организации пожароустойчивых элементов.
Специалисты не советуют конструировать коптильню из материалов, имеющих пористое строение. Они будут впитывать дым, а затем и влагу, что приведет к накоплению осадка с неприятным запахом. Рекомендованный материал для изготовления устройства – нержавеющая сталь. Именно по этой причине лучшим вариантом является использование обычной бочки. Коптильня из нее конструируется своими руками очень просто.
Чертеж с вариантом выполнения коптилки для холодного копчения
В дне бочки необходимо сделать отверстие, соответствующее показателю сечения дымоходной трубки. Через него в резервуар будет поступать дым, необходимый для процедуры копчения. В верхней части бочки нужно разместить держатели для продуктов. Их можно сделать из простых металлических прутьев или обычной проволоки. А также популярностью пользуется металлическая сетка, на которую выкладывается мясо или рыба.
Нормальный процесс копчения требует задержки дыма внутри камеры. Специалисты рекомендуют использовать для этого мешковину (влажную). Помимо задержки дыма, она будет впитывать в себя лишнюю влагу. Подобным образом организовывается крышка для коптильни своими руками. Фото готовых конструкций помогут вам вникнуть в этот процесс быстрее.
Один из ключевых моментов самостоятельной сборки коптильни – обустройство дымоходной трубки. Ее тоже не рекомендуется собирать из пористых материалов. Желательно приобрести металлическую трубу, однако при ее использовании нужно запомнить, что она требует профилактических очисток, так как очень быстро накапливает сажу на внутренних стенках.
Холодное копчение занимает значительно больше времени по сравнению с горячим
Оптимальным вариантом является дымоход, установленный в земле. Но такая конструкция чаще всего является одноразовой. Именно поэтому ее часто используют охотники и рыболовы.
Для копчения пищи не следует применять щепу или дрова, содержащие смолы, то есть смолянистые породы деревьев: сосна и ель. А также нельзя использовать древесину, которая при сгорании выделяет деготь (береза и клен). Для копчения продуктов питания лучше всего подходят такие породы деревьев, как дуб, яблоня, вишня.
В чём особенности коптильни холодного копчения?
Как уже было отмечено выше в коптильнях вся продукция проходит термическую обработку дымом. В среднем температурный режим внутри конструкции может достигать до 100 градусов. Готовая пища, прошедшая такое тепловое воздействие, отличается своим сроком хранения. В некоторых случаях он может достигать до 7 дней.
При холодном копчении пища подвергается тепловому воздействию, температура которого не будет превышать 60 градусов. Рыбные продукты коптят при 30 градусах.
При осуществлении копчения своими руками необходимо придерживаться нескольких правил. Предварительно пищу необходимо замариновать в приправах и соусах. Они помогут усилить вкусовые качества готового блюда и сделать его вкус более ярким.
Особое внимание необходимо уделять температурному режиму и интенсивности продуктов горения. Древесная щепа не должно гореть
Для сокращения количества канцерогенов используют дымоходную трубку. При попадании в нее дым постепенно остывает. На металлических стенках остаётся до 85% сажи. Таким образом резко сокращается объем вредных веществ. Дым с низкой концентрацией пропитывает мясные и рыбные продукты.
Немного теории
Каждый знает, что копчение бывает холодным и горячим. Считается, что продукты приготовленные холодным способом имеют более тонкий аромат и изысканный вкус, хотя если сказать честно, то это на любителя.
Технологии различаются тем, что при холодном способе приготовления продукт готовится минимум 12 – 15 часов, а горячее копчение длится максимум 2,5 – 3 часа и то, это в случае приготовления мяса или жесткого сала. Рыбу и мягкое сало можно закоптить вообще за 30 – 40 минут.
Кроме того, температура холодного копчения не должна превышать 50ºС. В то время как инструкция по горячему копчению предписывает удерживать температуру в рабочей камере в пределах от 70 до 120ºС.
Что касается конструкции самой коптильни, то при горячем способе рабочая камера находится непосредственно над топкой, что собственно и позволяет удерживать высокую температуру.
Конечно, бывают дымогенераторы которые устанавливаются рядом и соединяются с рабочей камерой через трубу, но в любом случае, расстояние не превышает полуметра. Об одной из таких моделей я расскажу в этой статье.
В холодном же способе от коптильной камеры до топки с дымогенератором прокладывается труба или канал, длинной от 2 – 3, до 10 – 12м это зависит от вида конструкции. В результате дым доходит до продукта уже охлажденным.
Схема коптильни для холодного копчения и для горячего копчения.
А вообще все коптильни горячего копчения можно оборудовать двумя способами:
- Более распространенным и, кстати, более экономным вариантом считается конструкция, когда внизу у нас установлена топка, в которой горит огонь. Над этой топкой смонтирован металлический лист, на котором тлеют опилки и щепа. Дым же, который поднимается от этих опилок, попадает в рабочую камеру и продукт коптится;
- Во втором варианте конструкции металлического листа нет, дым поднимается в рабочую камеру напрямую от тлеющих углей топки. Такое устройство, чаще всего встречается в мангалах-коптильнях. Это не то чтобы плохо, просто слишком много топлива уходит и нужно следить, чтобы угли тлели, а не горели.
Какие кастрюли можно использовать
Подобное устройство по своему принципу может напомнить мультиварку, но которая дополнительно имеет еще и функцию копчения. Для домашней коптилки можно использовать кастрюли, которые изготовлены из самых разных видов современных металлов.
Кастрюля из пищевой нержавейки. Такое устройство легко моется, в нем ничего не пригорает и со временем не появляется ржавчина. Единственный недостаток модели – небольшой вес. Стоимость кастрюли из нержавейки достаточно высокая. В том случае, если стенки посудины изготовлены из прочного металла, то более выгодным вариантом будет продать ее и приобрести специальное устройство для копчения.
Эмалированная кастрюля. Они более легкие и удобные, чем из нержавейки, приобрести их не так накладно, с финансовой точки зрения это выгодное решение. Эмаль же при этом будет выступать в качестве «стекла», которое во время нагревания не выделяет никаких вредных компонентов. Эмаль не подвергается коррозии, не окисляется в процессе использования
Алюминиевая посуда. Такая посудина достаточно легкая. Оно очень хорошо моется. Но стоит помнить о том, что если температура будет превышать 400 градусов, то материал быстро становится хрупким. В связи с этим стоит следить, чтобы огонь постоянно был небольшой. Нельзя оставлять конструкцию для копчения из алюминия без присмотра на долгое время.
Изготовление коптильни из кастрюли
В самодельной коптильне можно приготовить любой продукт путем холодного и горячего копчения. Емкости могут быть разных габаритов, в зависимости от исходного размера продукта.
Коптильня горячего копчения из кастрюли
Если в хозяйстве завалялась ненужная кастрюля, то можно с уверенностью приступать к изготовлению коптильни своими руками. Каждый этап требует ответственного подхода, чтобы в итоге получилось качественное оборудование.
Необходимо предусмотреть тот факт, что из горячего продукта в процессе копчения будет вытекать жир. Во избежание попадания его на щепу, нужно установить поддон. С этой целью прекрасно справятся сковорода или металлическая тарелка.
Самым сложным шагом, наверное, будет установка решетки. Здесь возможны два варианта. Первый предполагает использование уже готовой решетки. Второй более хлопотный. В боковой стенке проделываются 4-5 отверстий. В них вставляются болты и притягиваются гайками. Подобные шипы являются опорами для установки решетки. Есть еще одни способ копчения — подвешивание на крючки. Длина крючка равна расстоянию от верхнего края стенки до уровня установки решетки. Она подвешивается на 5-6 крючков, при этом нужно оставить щель, чтобы крышка могла не плотно прилегать к верху кастрюли. Она будет полезной, так как дым сможет выходить наружу.
Коптильня горячего копчения из кастрюли
Коптильня для холодного копчения
В отличие от устройства для горячего копчения, изготовление холодной коптильни потребует больше сил. Принцип действия такой конструкции заключается в том, что источник дыма находится снаружи. Также потребуется обустройство дымогенератора. В отличие от корпуса, его лучше приобрести уже в готовом виде. Дымогенератор необходим для того, чтобы можно было отрегулировать температуру дыма и автоматизировать процесс его подачи, а также существенно сэкономить на материале. При самостоятельном конструировании элемента потребуется емкость для щепы, электронагреватель, система патрубков и компрессор.
Коптильня для квартиры
Изготовить коптильню для домашнего копчения в квартирных условиях вполне возможно, если сохранилась крышка от старой скороварки. Весь интерес в том, что в такой крышке есть отверстие (обратный клапан), который можно демонтировать, а на оставшийся штуцер надеть шланг. Второй конец шланга выводится в вентиляционный канал или в форточку.
В данном устройстве невозможно будет сделать решетку путем просверливания отверстий. Лучше самостоятельно изготовить решетку из металлической сетки. Ее обрезают так, чтобы диаметр был сопоставим с диаметром кастрюли.
Дополнительные приспособления
Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.
В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.
Как пользоваться самодельной коптильней
На вкус копченой продукции оказывает влияние качество используемых дров и опилок (щепы). Лучшими вариантом считается топливо из твердых лиственных пород дерева — ольхи, дуба, фруктовых деревьев. Нежелательно использовать березовые дрова, в которых присутствует деготь, а также хвойные породы из-за наличия в них смолы. Перед засыпкой щепу нужно слегка увлажнить, чтобы она тлела как можно дольше. Для придания копченостям приятного привкуса и запаха, можно добавить можжевеловых веточек.
Копчение продуктов начинается с их подготовки. Далее на дно кастрюли насыпается щепа. Достаточно будет 100-150 грамм. Сверху устанавливается емкость для жира, а на решетку раскладывается подготовленный заранее полуфабрикат. Сверху кастрюля закрывается крышкой и устанавливается на костер. Процесс копчения начинается в тот момент, когда из-под крышки начинает выходить дым.
С течением времени плотность пара внутри коптильни увеличивается. Чтобы продукт не приобрел горьковатый привкус, нужно иногда приоткрывать крышку и выпускать его. Когда время, отведенное для приготовления, истекло, кастрюлю снимают с огня и дают ей остыть. Когда блюдо хорошо проветрится, его можно употреблять в пищу.
При холодном копчении не рекомендуется открывать кастрюлю первые 7-8 часов. Это время необходимо для создания благоприятного микроклимата для размножения бактерий. Если процесс прервать, то, скорее всего, продукт испортится.
Коптильня в домашних условиях
Как сделать конструкцию для копчения в домашних условиях? Для работы понадобится:
- Лопата;
- Бочка объёмом 100 л;
- Деревянные доски;
- Гофрированная труба для воздуховода;
- Пила;
- Герметик для замазывания щелей.
Первым делом необходимо выкопать углубление для топки. Его глубина должна быть равна 50 см. Длина не превышать размера 50 см.
От печного отдела копаем траншею для размещения гофрированной трубы. Длина углубление должна составлять 100 см. Помните, что расстояние между топкой и коптильной камерой должно быть не менее 150 см.
Бочку для копчения будем располагать над воздуховодом. Предварительно в нижней части делаем сквозное отверстие, диаметр которого равен объёму гофрированного элемента. Места соединения обрабатываем герметиком. Для бочки можно изготовить деревянную крышку или металлическую. Изделия из древесины должна плотно прилегать к емкости.
Внутри емкости фиксируем металлические пруты для крепления продуктов. Для этого дрелью делаем сквозные отверстия, в которые будем помещать металлические изделия. Щели и углубление обрабатываем герметиком. Из проволоки делаем крючки для крепления.
Деревянными досками укрываем район дымохода. Печной отдел будем закрывать металлической крышкой. Её можно изготовить из оцинкованной стали. Размеры изделия должен быть больше на 5 см, чем яма для топки. На фото коптильни холодного копчения представлено готовое сооружение.
Из духовки
Коптильня из духового шкафа газовой плиты очень удобна.
- у нее уже есть соответствующая размерам емкости решетка;
- есть в стенках пазы для установки решетки и поддона;
- она способна поддерживать температуру благодаря элементам теплоизоляции;
- она герметична;
- она легко чистится.
Для коптильни такого типа есть несколько способов закладки топлива или подключения генератора дыма. Самым простым вариантом является способ закладки щепы на дно шкафа.
Для начала нужно удалить дверь сушильного шкафа и ее заднюю стенку. Затем демонтировать газовую горелку. Потом устанавливается электрическая плита мощностью 1,5-2 вт или сооружается очаг под днищем шкафа или внутри сушильной камеры.
Затем нужно просверлить четыре отверстия в стенках диаметром 10-20 мм. в нижней части. Они нужны для притока воздуха. Вверху делается два таких же отверстия для отхода переработанного дыма.
Такая коптильня имеет ряд недостатков:
- в такой камере нельзя производить холодное копчение;
- довольно сложно контролировать дымораспределение;
- невозможно быстро снизить температуру.
Дешевая конструкция для копчения из подручных средств, сделанная своими руками, – не всегда худший вариант, как может показаться на первый взгляд. Изделия, сделанные своими руками, просты в использовании и предельно понятны в принципе работы.
Как сделать коптильню холодного копчения
Что бы сделать её самому, потребуются слесарные навыки, умение работать паяльником, читать схемы и чертежи. Главная задача правильной коптильни – придание дыму в камере нужной температуры. Сделанная коптильня своими руками состоит из камеры для копчения, автоматики для поддержания температуры и дымогенератора. Такая коптильня из дерева работает и в режиме холодного копчения и в режиме горячего копчения и ещё в режиме сушки. Размеры коптильни у каждого индивидуальные, под свои нужды. Для её изготовления потребуется слесарный инструмент, шуруповерт, паяльник.
Материалы и комплектующие:
- Деревянный брусок 50х50 мм;
- Вагонка липовая;
- Вагонка сосновая;
- Петли, ручка;
- Шурупы, гвозди.
- Лист оцинкованного железа;
- ТЭН 220 В (2кВт);
- Корпус для автоматики;
- ПИД регулятор температуры REX C100;
- Выключатели, монтажные провода.
Пошаговый процесс постройки:
- Из бруса 50х50 собрали каркас коптильного шкафа. Для крепления между собой были использованы металлические уголки. Высота всего каркаса 150 см, высота камеры 100 см, ширина 45см, глубина 40 см. От низа до места будущей двери 20 см. Не большой объем, но для домашнего использования вполне хватает.
- Внутреннюю часть каркаса обшиваем липовой вагонкой, можно использовать осиновую вагонку.
- Собрали каркас двери и также зашили внутреннюю сторону липой.
- Со внутренней стороны привернули шурупами бруски 50х50 для крепления дна и потолка.
- В ниши стенок, дна и потолка степлером закреплена пищевая фольга.
- В ниши укладываем базальтовый утеплитель толщиной 50 мм. Он не горюч, не выделяет вредных веществ при повышенной температуре.
- При желании утеплитель можно закрыть пароизоляцией. Затем наружную часть стен и дна забиваем вагонкой. Наружные стены были забиты сосновыми рейками по экономическим соображениям, на качество копченостей наружняя обшивка не влияет.
- В верхней части коптильни смонтировано отверстие для выхода дыма.
- Из вагонки собран и остальной дымоход с задвижкой. Вверху установлена железная накладка под вытяжную трубу. Труба из пластика 115 мм диаметром.
- Из листа нержавейки или оцинковки вырезаем и сгибаем поддон. Он нужен для защиты внутренней части коптильни от горячих тэнов.
- Устанавливаем его в углубление под дверью. Желательно между поддоном и корпусом коптильни установить негорючую прокладку.
- На направляющих для гипсокартона закрепляем два киловатных тэна от плитки. Как показала практика 2 кВт за глаза хватает для такого объема. При температуре наружного воздуха +10°С до нагрева 100°С внутри коптильни ушло 20 минут.
- Тэны устанавливаем в нишу.
- Крепим двери петлями к корпусу коптильной камеры. Устанавливаем ручку и шпингалет. Корпус покрываем льняным маслом для защиты от атмосферной влаги. Если планируется использовать аппарат на открытом воздухе, то монтируем двухскатную крышу из любого кровельного материала. В нашем случае коптильня находится под навесом, поэтому необходимости в крыше нет.
- Над тэнами установлен поддон из нержавеющей стали для сбора жира. Ниже поддона сделано отверстие для входа трубы дымогенератора.
- Автоматика для коптильни собирается на контроллере REX C100, купленного на просторах Китая. Контроллер обеспечивает эффективное регулирование заданной температуры.
- Монтаж автоматики собран по схеме.
- Вся начинка собрана в подходящем корпусе, установлены два выключателя. Один общий, второй для выключения и включения тенов. Датчик температуры установлен в зоне нахождения сырья для копчения. Снизу установлены две розетки, для подключения компрессора дымогенератора и вентилятора. Вентилятор нужен когда коптилка холодного копчения работает в режиме сушильного шкафа, или конвекции.
- Для контроля готовности колбас, мяса используется термометр для коптильни с выносным щупом.
Итак, коптильня холодного копчения своими руками собрана.
Как сделать правильный дымогенератор для коптильни, описано в ранее опубликованной статье.
Как собрать своими руками правильный дымогенератор для коптильни холодного копчения из нержавеющих труб с воздушным компрессором. Описание, чертежи, фотографии устройства.
Для копчения понадобится специальная щепа. От правильно подобранной щепы зависит вкус ваших деликатесов. Ольховая и буковая щепа универсальная, подходит для копчения мяса, рыбы, сала. Щепа дуба в основном подходит для мяса дичи, конины, говядины.
Как сделать гриль?
Если же вы хотите сделать гриль, то вам потребуется коптильня для горячего копчения и механизм, вращающий находящийся в ней продукт.
Проще всего это сделать так:
- Разберите конфорочный стол и духовой шкаф, затем удалите из них все, включая утеплитель и духовку, чтобы остался только корпус.
- Сварочным полуавтоматом заварите все отверстия и щели, чтобы получился герметичный ящик с откидной дверцей.
- Изготовьте топочный ящик такого размера, чтобы его днище укладывалось через слой утеплителя на днище печи. Если печь без днища, то сделайте его из откидной крышки на уровне нижнего края боковых стенок. В топочном ящике предусмотрите отверстие для дверцы и отверстия для вала гриля.
- Из двигателя небольшой мощности (5–50 Вт, 220 В) и редуктора с подходящим передаточным числом сделайте механизм вращения гриля. Можно использовать 2 ременных или шестеренчатых редуктора, установленных последовательно, главное обеспечить частоту вращения вала в 1–2 об/мин.
- К валу прикрепите 2 диска с отверстиями для установки шампуров, причем способ крепления должен быть таким, чтобы можно было легко и быстро их снять. Проще всего это сделать с помощью фиксирующего болта, просверлив под него неглубокое отверстие в теле вала.
- Утеплите и вставьте топочный ящик, затем выведите наружу желобы подачи воздуха и установите на них задвижки, с помощью которых будете регулировать интенсивность горения.
- Установите вал и наденьте на него диски, затем зафиксируйте его. Наиболее надежная фиксация получится с помощью подшипников, установленных на наружных поверхностях боковых стенок.
- Подключите к валу механизм вращения, который также прикрепите к боковым стенкам. Проще всего это сделать с помощью резбовых заклепок.
- К обратной стороне распределительного щитка приварите планку, к которой прикрепите валы ручек регулировки подачи газа.
- Установите переделанный распределительный щиток, затем поставьте на место стол с отверстиями под конфорки. Во время использования гриля через отверстия будет выходить дым.
Как устроена газовая плита?
Большинство советских четырехконфорочных печек (именно такие чаще всего десятилетиями хранятся в гаражах или сараях) устроены по одному принципу. Внизу расположен сушильный шкаф, который большинство хозяек использует для хранения сковородок или другой утвари, которая сейчас не нужна, а выкинуть жалко. Над ним установлена духовка, а венчает все это стол с конфорками.
Внутри стола расположены регуляторы подачи газа и форсунки конфорок, а также соединяющие их трубки, спереди стол закрыт распределительным щитком, на котором находятся все элементы управления, в духовке же установлены труба подачи газа и форсунка с горелкой.
Духовка сверху, а нередко и с боков, закрыта утеплителем, чаще всего стекловатой. На нижней и задней поверхностях расположены отверстия за всасывания воздуха.
Как своими руками сделать коптильню: от простого к сложному
При изготовлении коптилен из металла удостоверьтесь в том, что он не реагирует с продуктами под воздействием огня.
Внимание! Недопустимо использование бочек из-под ГСМ, красок или химикатов, оцинкованного металла
Из ведра: схема
Если копчёненького хочется уже здесь и сейчас, то простейший аппарат вы можете изготовить буквально на коленке, не имея особых навыков и инструментов. Для этого вам понадобится стальное (ни в коем случае не оцинкованное) ведро, металлическая пельменница большого диаметра, плотная фольга или стальная «плошка» и крышка.
Фото 1. Схематичное изображение внутреннего устройства горячей коптильни, сделанной из ведра.
На дно засыпаете щепу, на неё ставите «плошку» или фольгу, которая будет собирать капающий жир, на решётку кладёте продукты. Сверху закрываете крышкой. Ставите всю конструкцию на огонь и ждёте, когда приготовится.
Плюсы: большая скорость изготовления, минимум необходимых инструментов и навыков. Минусы: маленький объём, неэстетичный внешний вид, риск испортить продукты, если выбрали не то ведро.
Устройство из холодильника
Старому холодильнику вполне можно подарить вторую жизнь. Для этого у него надо удалить всю неметаллическую «начинку», оставив только корпус. Нагрев щепы может осуществляться электротэном, плиткой, или огнём – в этом случае бывший холодильник надо будет поставить на опоры.
Фото 2. Внутри корпуса старого холодильника уже есть специальные решетки, на которые удобно раскладывать продукты для копчения.
Плюсы: большой объём загрузки продуктов на один раз. Минусы: сложно добиться нужной герметичности камеры, риск того, что металл начнёт выделять вредные испарения.
«Чемодан». Чертеж с размерами
Такая коптильня представляет собой прямоугольный ящик из нержавейки или чёрного металла, за что и получила такое название. Если есть тиски, болгарки, плоскогубцы, сварочные струбцины и сама сварка, легко сделать устройство самостоятельно. Нужно только определиться с размерами камеры.
А дальше возможны два варианта. Первый – заказываете раскрой и /или гибку металла на фирме, и вам привозят готовый «конструктор», который остаётся только сварить. Второй – покупаете металл, сами его разрезаете, затем обвариваете по швам согласно чертежу.
Фото 3. Объемный чертеж коптильни в виде чемодана из нержавеющей стали. Размеры указаны в сантиметрах.
Решётка сваривается из просечки или проволоки. Находиться она должна примерно 20 см над щепой, учитывайте это при изготовлении внутренних упоров. Шаг прутьев решётки – 3 см. Обязательно наличие поддона для жира. Он похож на верхнюю крышку. Разница только в том, что размещается подставка на дне ящика, имеет ручку и загнутые вверх края. При его изготовлении тщательно проваривайте углы.
Крышка изготавливается из листа металла с тем расчётом, чтобы её загнутые края выходили за пределы на 5–7 мм, сверху приваривается ручка. Обязателен штуцер для отвода дыма.
При желании можно сделать гидрозатвор – обрезанный под 45°C и приваренный по периметру сплошным швом и полкой внутрь уголок. При копчении в него заливается вода и препятствует выходу дыма.
Собирать коптильню-«чемодан» рекомендуется в такой последовательности:
- приварить решёточные опоры к торцевым стенкам изнутри и ручки снаружи;
- изготовление (сварка) «коробки»;
- изготовление поддона;
- изготовление внутренней решётки;
- изготовление крышки со штуцером;
- изготовление гидрозатвора (по желанию).
Обязательно примеривайте каждую последующую деталь после изготовления предыдущей, делайте поправки на деформацию.
Плюсы: мобильность, высокая скорость копчения относительно большого количества продуктов, простота в уходе, долговечность. Минусы: невозможно контролировать температуру во время копчения.
Аналогично выполняется коптильня из бочки, в этом случае корпус уже готов, остаётся только сделать поддон, крышку и упоры для вертикальной или горизонтальной загрузки продуктов.
Кирпичный «шкаф»
Выбор продвинутых любителей или тех, кому коптить надо много и сразу.
Как правило, топка сооружается отдельно от жаровни, а камни обеспечивают максимально равномерное распределения тепла.
Плюсы: лучше вкус продуктов, стационарная конструкция долговечна. Минусы: большая трудоёмкость и цена при изготовлении.
Процесс изготовления
Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.
Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.
Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.
Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.
Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.
Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.
Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.
Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.
Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.
Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.
Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.
Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.
Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу
У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться
Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.
В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.
Из медицинского стерилизатора
Медицинский стерилизатор или бикса, может также быть неплохой коптильней. В стенках этого изделия уже предусмотрены отверстия для поступления пара к стерилизующимся материалам. Эти емкости бывают разных объемов, но для коптильни достаточно и 390х190 мм.
Также понадобятся две решетки на подставках из нержавейки. Одна из них должна быть ниже второй. Разница между решетками должна быть не меньше 80 мм. Как альтернативу нижней решетки можно использовать металлический поддон для сбора жира и соков.
После тщательной чистки изделия проверяются решетки. Они должны плотно входить в емкость
Важно это, несмотря на то, подобранные ли решетки или сделаны своими руками.
На дно коптильни засыпается древесная щепа. Лучше использовать яблоню или другие фруктовые деревья.
Интересно: ольха придаст кислоты продуктам копчения.
Такая коптильня не предусматривает больших порций мяса и потребляет мало топлива по сравнению с более габаритными агрегатами.
Изготовление коптильни из кастрюлиwindow.yaContextCb=window.yaContextCb||[] window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-572438-9’, blockId: ‘R-A-572438-9’ }) })
Любая коптильня, в том числе мобильная, которую можно легко переустанавливать в любом месте – на приусадебном или дачном участке или на пикнике на природе – должна содержать в своем составе:
- корпус (в нашем случае – кастрюля или ведро), в котором непосредственно происходит процесс копчения;
- решетку (различной формы) для укладки продуктов;
- поддон для стекания сока и жира с обрабатываемых продуктов;
- крышку, плотно прилегающую к корпусу для удерживания дыма внутри корпуса;
- подставку, на которую устанавливается коптильня и под которую подкладываются дрова для подогрева, тления опилок и образования дымка.
Советуем подробнее прочитать о коптильне из биксы на нашем сайте.
Мини-коптильня из кастрюли, установленная на мангале
Для установки решетки примерно на средней линии по высоте коптильни необходимо просверлить несколько (3-5) отверстий D6-8 мм, в которых установить болты, закрепив их гайками изнутри.
На дно изготовленной таким образом коптильни насыпаются опилки, на концах болтов устанавливается решетка (рис. 3), на которой размещают предназначенные для копчения продукты – это могут быть небольшие куски мяса, сала, рыбы.
Решетка для укладки продуктов
В импровизированных небольших коптильнях, как правило, удерживается высокая температура, поэтому продукты получаются запеченными, с одновременной обработкой дымком, придающим копченостям специфический приятный аромат. Время на приготовление ограничивается в пределах от получаса до одного часа, в зависимости от величины заложенных порций.
