Ростверк – что это такое, пошаговая инструкция устройства с фото

Виды ростверков

Сборный ростверк

Сборный ростверк, например из стальных балок (швеллера, двутавра и др.) обычно сварной. Его недостаток – в сложности монтажа на сваях тяжелых балок, в малой прочности соединения отдельных балок (стыки слабее балок) и в высокой коррозии незащищенного металла, находящегося в зоне высокой влажности (снег, влажный приземный слой воздуха) и материала швов. Удобен для недолговечного строительства (дачные домики, веранды, беседки) с планируемым сроком службы максимум 10-20 лет.

Сборные ростверки могут просто укладываться на гидроизолированные оголовки свай сверху и прикрепляться к ним без омоноличивания. В деревянных домах роль ростверка «доверена» нижнему венцу или нижней обвязке.

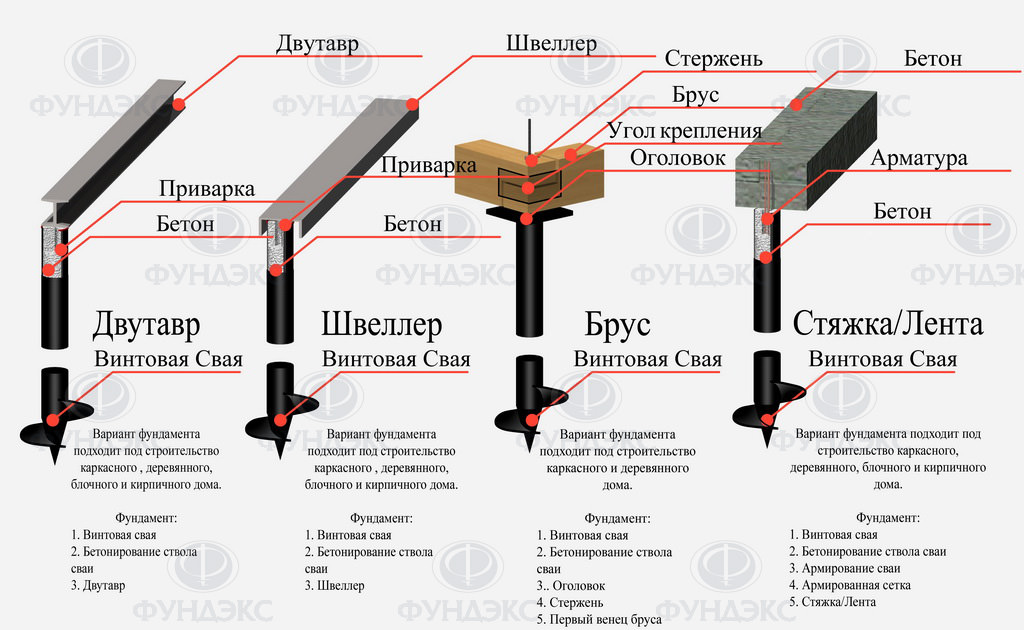

Типы сборных ростверков (изображение принадлежит компании Фундэкс)

Сборно-монолитный ростверк

Сборно-монолитный ростверк чаще применяют в промышленном строительстве, строительстве многоэтажных зданий. Это своеобразный «конструктор» из отлитых заранее деталей с «замками» и шпоночными соединениями, омоноличиваемый в процессе (или после) сборки. Стоит дорого, собирается на месте с помощью тяжелого оборудования и требует высокой точности в установке свай. Для частного домостроения невыгоден.

Монолитно-литой ростверк

Монолитно-литой (в дальнейшем – «монолитный») железобетонный ростверк отливается в виде балки (ленты, замкнутого периметра, незамкнутого контура) или монолитной плиты. В любом варианте конструкции ростверк соединяет сваи – будучи прикрепленным к ним или включая их в свою толщу. Плита обычно высокая, лента может быть высокой, повышенной, заглубленной. Монолитный ростверк – наиболее удобный для малоэтажного строительства вариант.

Описание ростверка

Ростверком называют горизонтально расположенную часть свайного или столбчатого фундамента. Основное назначение этого элемента заключается в равномерном распределении нагрузки от всей постройки на сваи путем их объединения в единую конструкцию.

Назначение ростверка

Ростверк может располагаться на разных уровнях относительно поверхности земли, для их изготовления используются различные материалы, различным может быть их исполнение. В зависимости от этого ростверк различают по следующим признакам:

Место расположения.
Материал изготовления.
Тип исполнения.

Виды ростверка по месту расположения

В зависимости от расположения относительно уровня земли различают следующие виды ростверка:

Основные виды ростверка

Высокий. Такой тип располагается над поверхностью земли на расстоянии 25 см и выше. Это позволяет создавать дополнительную вентиляцию пола и предотвращать появление плесени и сырости. Кроме того возвышение над землей дает возможность осматривать состояние фундамента и своевременно ремонтировать его. Также пространство под полом вполне можно использовать в качестве дополнительной зоны для хранения садового инвентаря и прочих инструментов. Недостатком такого ростверка является отсутствие возможности обустроить подвальное помещение.
Низкий. Ростверк такого типа располагается на одном уровне с поверхностью земли. Для его сооружения удаляют небольшой слой грунта для создания своеобразной воздушной подушки. В результате соприкосновения ростверка и почвы не происходит. Преимуществом такого типа можно назвать отсутствие пространства, через которое может уходить неопределенное количество тепла. Недостатком является обязательное создание изоляции для воздушной подушки, в противном случае грунт будет осыпаться в открытое пространство.
Заглубленный. При таком типе ростверка помещение отличается комфортностью за счет сохранения тепла, надежностью и долговечностью. Процесс изготовления подразумевает подготовку траншеи, установку свай, монтаж опалубки и заливку бетона в готовую конструкцию.

Виды ростверка в зависимости от типа исполнения

В зависимости от конструктивного исполнения ростверк может быть двух видов:

Монолитный.
Сборный.

В первом случае ростверк выполнен в виде цельной плиты или замкнутой балки. Основное применение – строительство малоэтажных зданий. Второй вид предполагает сборку конструкции из отдельных элементов, оснащенных специальными крепежами. Процесс изготовления сборного ростверка считается трудоемким и затратным, поэтому его применяют при строительстве многоэтажных домов и промышленных зданий.

Материал для изготовления ростверка

Изготовить ростверк можно из следующих материалов:

Основные материалы для изготовления ростверка

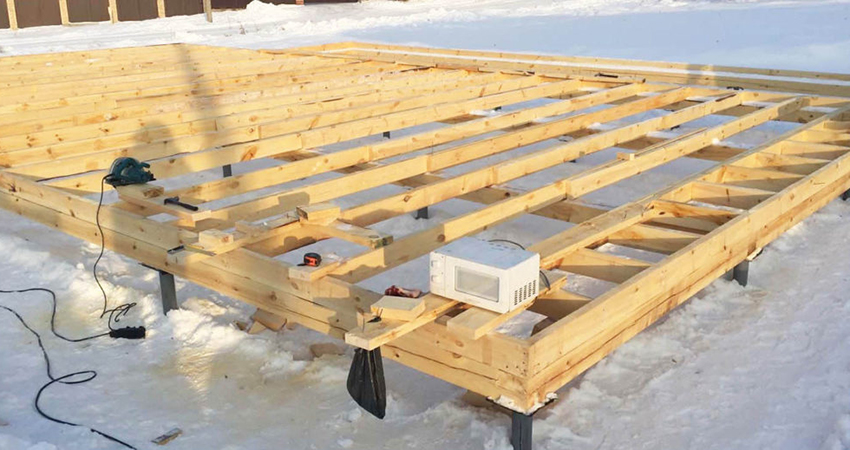

Дерево. Ростверк деревянный отлично подходит для возведения домов из бруса и бревен. Конструкция характеризуется высокими прочностными характеристиками, экологичностью и безопасностью. Однако дерево требует особого внимания и дополнительной защиты. В частности деревянный ростверк следует обработать гидроизоляционным составом, антипиреном и антисептическим раствором.
Железобетон. Стальная арматура в сочетании с качественным бетоном позволяет получить прочную, надежную и долговечную конструкцию, устойчивую к износу. Благодаря этому все строение безупречно прослужит долгие годы. В наших предыдущих статьях можно прочитать о правилах выбора и расчета арматуры для фундамента.
Металл. Ростверк из двутавровых балок или швеллеров отличается прочностью и надежностью, однако он имеет один недостаток – необходимость применения строительной техники для подъема тяжелых грузов.
Бетон. Такой ростверк имеет существенный недостаток – при изгибе конструкции могут появиться трещины, которые в свою очередь являются причиной разрушения ростверка. И в этом случае может потребоваться ремонт фундамента. Однако при возведении малоэтажных строений и при наличии большого количества опор такой ростверк вполне может использоваться.

Особенности анализа грунта

Геологический отчет включает данные о пучинистости, толщине пластов почвы, наличии грунтовых вод и глубине их залегания. Главная характеристика – грузонесущая способность.

Обратитесь к геологу или отправьте образец не разрыхлённого грунта в строительную лабораторию. Самостоятельно вы можете узнать о типе грунта, его однородности и наличии подземных потоков. Следует учесть, что самостоятельные наблюдения субъективны.

Определите тип грунта по сравнительной таблице.

Посмотрите на асфальтовую дорогу, ведущую к участку. Если весной она покрывается трещинами – грунт неоднородный. Ямы говорят о грунтовых водах, следовательно, необходима качественная гидроизоляция столбов.

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Технология устройства блочного ростверка

К устройству блочного ростверка, обычно высокого, прибегают при необходимости ускорить работы по закладке фундамента — сокращается время ожидания, пока застынет бетонный раствор. Для этого опорную часть обустраивают по технологии столбчатого фундамента из железобетона с организацией площадки для блоков в оголовке. Надо отметить, что прочностные характеристики сборного фундамента несколько уступают монолитным, так как собираются из отдельных элементов железобетонных изделий (блоков). Поэтому на слабых грунтах с различной степенью усадки почвы использовать блоки не рекомендуется.

Технология закладки опорной площадки под блоки применяется только для монолитных опор ростверка и заключается в утолщении сечения оголовочной части столбика либо его целиком, при этом обязательно учитывается местоположение опор.

Для промежуточных столбов утолщение закладывают в обе стороны по направлению стен (рис. а); для угловых столбов — в обе стороны перпендикулярно направлению стен (рис. б); для столбов, расположенных в местах пересечения стен, — в три стороны: по направлению наружных стен и перпендикулярно направлению перегородки (рис. в). Утолщения столбов или их оголовок под опорную площадку обязательно должны быть армированы.

Устройство опорной площадки под блоки с утолщением сечения оголовочной части столбика:

а — на промежуточном участке по линии стен;
б — на углу;
в — в местах пересечения наружной стены с перегородкой.

Устройство опорной площадки под блоки с утолщением сечения всего столбика:

а — на промежуточном участке по линии стен;
б — на углу;
в — в местах пересечения наружной стены с перегородкой.

При закладке опорной площадки важно учесть шаг размещения опор в зависимости от типа используемых блоков. Расстояние между ними (D) высчитывается по формуле:D = L – 2l,где L — длина блока;l — длина опорной части блока. Ширина столбов по линии стен закладывается по ширине блоков с допуском ± 50 мм

Кроме того,необходимо выдержать бетонную заливку столбов не менее месяца до набора ею 80 % прочности, иначе края столбов не смогут выдержать вес железобетонных блоков.

После того как столбы установили (рис. а), бетон набрал достаточную прочность и к выпускам арматуры приварили стержни с резьбой, приступают к монтажу железобетонных блоков. Для этого каждый блок размещают точно по площади их опорных частей (рис. б). Далее приступают к замоноличиванию пустот между блоками по линии стен, на углах и в месте их ответвлений (рис. г), предварительно установив опалубку (рис. в). Затем поверх свежезалитой бетонной смеси накладывают металлические пластины с заранее просверленными отверстиями под стержни и затягивают на болты. Накладные пластины вырезают из металлического листа толщиной не менее 3 мм, а их форму закладывают в зависимости от месторасположения на фундаменте. Выпуски под фиксацию блоков устраивают по тем же размерам, что опорные площадки столбов (рис. д). На следующий после заливки бетона день можно снимать опалубку (рис. е) и приступать к возведению стен. В случае с набор прочности лентой занял бы месяц.

Последовательность установки железобетонных блоков на оголовки столбов:

а — установка столбов;
б — размещение блока по опорной площади;
в — установка опалубки;
г — замоноличивание пустот;
д — накладка металллических пластин;
е — снятие опалубки.

При необходимости гидроизоляцию опорной части и заглубленного варианта ленты ростверка осуществляют по технологиям, рекомендованным для ленточного и столбчатого фундамента.

Что такое ростверк и для чего он нужен?

Обычно при строительстве жилых домов и других сооружений долгой эксплуатации укладывают ленточный фундамент, но это не всегда возможно из-за грунтовых вод, глубокого промерзания почвы или нестабильных грунтов. В этих случаях используют свайный фундамент или монолитную плиту, а для равномерности нагрузки сверху устанавливают конструкцию ростверка.

Наиболее распространенный вариант — рама из железобетонных балок или плит, прочно опирающаяся на надежно установленные столбы. Ростверк объединяет оголовки свай и создает жесткую опору для сооружения.

Также ростверком называют бревенчатый настил, уложенный на подушку из щебня, песка или гравия — такой фундамент в сочетании со сваями пригоден для легких сооружений.

В многоэтажных домах решетчатые конструкции устанавливают между этажами и наверху здания для повышения жесткости и разделения нагрузки на вертикальные конструкции. Выбор ростверка зависит от типа грунтов, фундамента и специфики будущего сооружения.

Виды по признакам

Место. Ростверки укладывают на землю, заглубляют или подвешивают.
Материал. Используется дерево, металл, бетон или железобетон.
Исполнение. Монолитные, сборные и сборно-монолитные.

Равномерное распределение нагрузки от строения на опорную часть фундамента и несущее основание — главная задача, которую решает ростверк. Горизонтальная конструкция связывает столбы или сваи фундамента.

Платформа равномерно распределяет вес строения на опоры, передающие нагрузку на грунтовое основание. Единая конструкция фундамента предотвращает неравномерную просадку постройки, появление трещин в стенах, сырости и коррозии.

Зависимость типа ростверка от свай

Сваи для фундаментов изготавливают предварительно или бетонируют непосредственно на месте установки (буронабивные сваи).

На готовых сваях делают ростверки из деревянного бруса, железобетона, металлического профиля или бетона. Брус к оголовку опоры крепят болтами, металлический профиль и закладные детали балок ростверка приваривают.

Буронабивные сваи бетонируют в стальных или полимерных трубах, в которые устанавливается арматурный каркас и используют высокопрочный бетон. Ростверки после изготовления свай бетонируют в опалубке, в которую при необходимости предварительно устанавливают арматуру.

Устройство ростверка на склоне

При строительстве на склонах больше 10º, где возможно перемещение слоев грунта, возведение под домом столбчато-ленточного фундамента требует специального рассмотрения. Количество фундаментных столбов в этом случае желательно увеличить на 20-30% по отношению к расчетной величине, определяемой из условий несущей способности основания. Использование насыпного фунта для выравнивания строительной площадки допускается, если он тщательно утрамбован, пролит водой и отлежался 1-2 года.

Лента ростверка столбчато-ленточного фундамента выполняется ступенчатой, при этом вертикальная часть ростверка является продолжением фундаментного столба с общей арматурой. Участок стены шириной в 2 м, расположенный над ступенькой ростверка, необходим дополнительно проармироватъ, а окна и двери в этом месте первого этажа не планировать.

Метки: монтаж ростверка, монтаж фундамента, рандбалка, ростверк, фундамент, фундаментные опоры

Строительство фундамента из буронабивных свай с ростверком

Фундамент на буронабивных сваях с ростверком можно назвать одним из самых прочных и долговечных. Однако добиться такого результата можно только при условии, что все расчеты сделаны правильно и соблюдена технология строительства.

Расчет количества опор выполняется с учетов всех необходимых факторов и параметров, включая проект дома.

Подготовительные работы и разметка участка

Перед началом строительства любого фундамента следует подготовить участок к работе. Для этого необходимо удалить крупный мусор, лишнюю растительность, пни и корни деревьев. Для более удобной работы участок можно разровнять.

Затем на подготовленной площадке делают разметку. В начале отмечают места, где будут располагаться углы дома, и вбивают деревянные колышки или металлическую арматуру. Для определения контура будущего фундамента между кольями натягивают строительный шнур.

Далее необходимо отметить места расположения будущих ямок под опоры. При этом следует учитывать, что опоры устанавливают под углами строения, в местах пересечения внешних и внутренних несущих стен и перегородок, а также в промежутках между угловыми опорами вдоль длинных стен. Читайте более подробно о разметке фундамента своими руками.

Земляные работы

Бурение ямок для обустройства буронабивных опор выполняют с помощью обычного садового бура. Глубина каждой скважины определяется в зависимости от уровня промерзания грунта. В большинстве случаев специалисты рекомендуют опускать сваи на глубину 1,5-2 метра, это позволяет пройти уровень промерзания и расположения грунтовых вод. Строительство на болотистом участке немного усложняет процесс, так как требуется подсыпка песка в каждую ямку слоем в 5 см.

Монтаж опалубки и армирование

В качестве опор буронабивного фундамента используются металлические и асбестоцементные трубы. В некоторых случаях допускается установка картонных изделий, но их обязательно нужно пропитать битумной мастикой или отработанным машинным маслом. Трубы опускают в подготовленные скважины, при этом возвышение верхнего края каждой опоры над поверхностью земли должно составлять не меньше 5 сантиметров. Если грунт на участке склонен к сезонному пучению, то расстояние от земли до верхнего края трубы увеличивают до 10 см. В любом случае ростверк фундамента на буронабивных сваях не должен лежать на земле или касаться ее.

Опалубка и армирование

Чтобы повысить прочность будущих опор, необходимо установить в каждую трубу каркас из металлических прутьев. Для связки арматуры используются специальные хомуты, которые располагаются в шагом в 1 метр. Длина арматурного каркаса зависит от глубины скважины, главное, чтобы над уровнем трубы прутья возвышались на 15 сантиметров.

Заливка бетона в опалубку

Для заливки буронабивных опор рекомендуется использовать смесь из цемента высоких марок, крупнозернистого песка и необходимого количества воды. Компоненты берутся в пропорции 1:3. Подготовленную смесь небольшими порциями заливают в трубу, периодически прокалывая раствор металлическим прутом. Это позволяет удалить пустоты из бетонной смеси, которые образовываются в процессе заливки. Трубы должны заполняться бетоном до самого верха. Ранее мы писали о том,как быстро и правильно рассчитать пропорции бетона для фундамента.

Обустройство ростверка

Для фундамента на буронабивных опорах необходим ростверк в виде монолитной бетонной ленты. Для ее изготовления можно соорудить опалубку с дном, но тут можно немного упростить процесс. Благодаря тому, что ростверк будет располагаться на небольшом расстоянии от поверхности земли, можно установить боковые части опалубки, размещая их на расстоянии в соответствии с шириной ростверка.

На дно между стенками опалубки насыпают слой песка и поверх него укладывают полоски рубероида. Это предотвратит утечку воды из бетонного раствора. У нас также есть подробная отдельная статья, посвещенная опалубке для ростверка.

https://youtube.com/watch?v=q9QjzdVdxZg

Поверх рубероида заливают подбетонку высотой около 5 см, после ее схватывания начинают формирование каркаса из прутьев арматуры

На этом этапе важно связать каркас ростверка с прутьями буронабивных опор

В процессе заливки ленты ростверка также необходимо протыкать раствор лопатой или металлическим прутом.

Классификация ростверков по типу конструкции

Ростверк можно классифицировать по конструкции, встречаются всего три вида:

Железобетонный монолитный ростверк — по-другому — монолитная плита, она также устанавливается на сваи, которые расположены достаточно близко друг от друга, расстояние должно быть от 1,5 до 2 метров. Монтаж — очень трудоемкая работа, так как из каждой сваи необходимо вывести по три прута арматуры, обвязать их швеллером, чтобы образовался квадрат площадью 4 метра. Из швеллера необходимо выпустить арматуру, поэтому в нем создаются отверстия. На эту конструкцию нужно выложить тонкие металлические листы (профнастил), на них расположить каркас из арматуры и соорудить опалубку. В заключение все это заливается бетоном и получается невероятно крепкий фундамент в виде монолитной плиты.
Ленточный ростверк, сюда относятся металлические, бетонные и деревянные конструкции.
Сборный ростверк очень популярен в наши дни, единственным его недостатком является обязательное наличие грузоподъемной техники для монтажа конструкции. Его размер определяется исходя из площади будущего сооружения, а установка выполняется профессионалами.

Разное положение относительно грунта позволяет разделить ростверк еще на несколько групп:

Заглубленный ростверк — это конструкция, которая погружена в грунт. Часто такой вариант используют для основы под жилые или промышленные здания, но на выбор могут повлиять особенности грунта.
Незаглубленный или повышенный ростверк располагается на одном уровне с грунтом. Этот вариант считается оптимальным, так как лучше всего распределяет нагрузку на всю плоскость фундамента.
Висячий ростверк устанавливается выше уровня грунта, расстояние может быть разным. Этот вариант более распространен для металлических и деревянных конструкций, чтобы они как можно дольше сохраняли свойства жесткости, а также при определенных особенностях грунта. Его делают из железобетонных столбов, чтобы жесткость была максимальной за счет арматуры.

Ростверковый фундамент можно сделать на любом типе грунта, но самое широкое применение он нашел на пучинистых нестабильных почвах. При таких свойствах грунта другие фундаменты могут не подойти, а такая конструкция позволяет равномерно распределить всю нагрузку. Даже в случае резкого изменения наклона почвы или неравномерном оседании свай, конструкции ничего не угрожает при наличии правильно сделанного ростверка.

Пошаговая инструкция сооружения фундамента

Для изготовления ленточно-ростверкового фундамента необходимо подготовить сваи круглого сечения. Их установка выполняется при помощи специального инструмента – строительного бура. Когда скважины будут готовы, в них перед установочными работами создается песчаная подушка слоем 30 см. Следует иметь в виду, что это работа большого количества свай, которые устанавливают в основание стен, на углах ленты, выдержав между элементами шаг 1,8-2 м друг от друга. Не следует забывать про гидроизоляцию, в качестве которой применяются асбестоцементные или трубы, изготавливаемые из рубероида с помощью лески.

Чаще всего при возведении свайно-ростверкового фундамента выбирается вариант, при котором сваи устанавливают на глубину 2 м при шаге 3 м, при этом ростверк должен уйти на глубину 20 м. Конструкцию ростверка можно использовать для изготовления подпола на песчаной подушке или стяжке. Таким образом, можно отказаться от выполнения гидроизоляции.

Этапы работ

Этап 1. В самом начале необходимо выполнить разведывательно-изыскательные геологические работы для определения характеристик грунта на участке и степени его однородности. Если обстоятельства не позволяют воспользоваться услугами специалиста, то необходимо проделать эту операцию хотя бы самым примитивным способом. Следует учесть, что даже на небольшой площади грунт может отличаться по своим характеристикам

Следует уделить внимание и другим факторам – ветровой нагрузке, весу стройматериалов и величине уклона рельефа. Этап 2. Выполняется изготовление песчаной подушки для железобетонной ленты основания

Выполняется изготовление песчаной подушки для железобетонной ленты основания

Эта операция поможет обеспечить максимальную защиту основания от механического воздействия грунта. Этап 3. Изготавливается опалубка. Ее делают по той же схеме, что и в случае с ленточным фундаментом. Однако при возведении свайно-ростверкового фундамента с несъемной опалубкой имеются свои нюансы. В качестве емкости используют экструдированный пенополистирол «Пеноплекс» или «Термомонолит». Всё это позволит качественно утеплить и гидроизолировать основание. Для ликвидации мостиков холода используют стеклопластиковую арматуру и СВТ-стяжки. Этап 4. Изготовление свай. Для их установки потребуется спецтехника, которой бурят скважины. Далее их стенки обсаживают рубероидом либо обладающим аналогичными свойствами листовым материалом. Эта работа проводится с учетом того, что верхняя часть будет находиться на уровне земли. Асбестоцементная труба в этом случае может выполнять роль обсадки. В скважину устанавливают четыре нитки арматуры, которые нужно соединить друг с другом таким образом, чтобы их верхняя часть выходила из сваи и соединялась с ростверковой арматурой. Туда впоследствии заливают бетонный раствор.

Прежде чем проводить армирование ростверка, необходимо уложить между ним и верхней частью сваи гидроизоляцию. Для расчета материала необходимо предварительно замерить площадь нуждающейся в защите поверхности. Часть арматуры, которая будет выходить из сваи, необходимо надежно соединить с арматурой ростверка. Когда конструкция наберет половину прочности, подсыпку убирают, и тогда ростверк будет располагаться полностью над землей. При этом у него не должно быть опоры на грунт. Этап 5. Выполняется крепление ленты и сваи в единую конструкцию, после чего их заливают бетонной смесью. Лучше всего это делать строительной вибротехникой. В конечном итоге должен получиться тот самый ленточный фундамент на сваях, официально именуемый «свайным фундаментом с монолитным ростверком». Технология его установки предполагает вначале заливку сваи. Когда пройдет достаточно времени, можно переходить к бетонированию железобетонной ленты. Обычно выжидают 7 дней – по прошествии этого времени бетон набирает 50% заявленной прочности. После этого переходят к работам по ростверку. Сперва необходимо построить опалубку, заполнить ее песком или пенополистиролом. В результате этой операции ростверк поднимется над землей и днище опалубки будет выровнено по верхней части сваи. Владельцы, которые пожелают сэкономить, могут использовать для заливки бетон собственного производства. Обязательно нужно учитывать недостатки, которые присущи свайно-ростверковому фундаменту. Конструкция не будет иметь общего цокольного этажа с парной, основание не предназначено для тяжелых стен, выполнить расчёты свайно-ростверкового фундамента непрофессионалу достаточно сложно. Однако при возведении русской бани он является самым подходящим среди доступных вариантов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк. Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

Бурим сваи и вставляем асбестоцементные трубы под сваи

Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

Вяжем арматуру под сваи

Сделать опалубку для ленты.

Уложить арматуру ростверка и залить ее бетоном.

Арматура не должна касаться краев опалубки

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.
