Как отремонтировать светодиодную лампочку на 220 В

Схемы драйверов и их принцип работы

Расположенные в колбе кристаллы работают от постоянного тока низкого напряжения. Диоды могут функционировать в определенном диапазоне, который создает встроенный преобразователь.

Устройство выполняет такие задачи:

  • выпрямление электричества;
  • понижение его до заданного значения;
  • стабилизация напряжения;
  • защита от электромагнитного излучения;
  • сглаживание импульсов.

В зависимости от конструкции драйверы подразделяются на такие категории:

  1. Со стабилизацией тока. Устройство работает по принципу широтно-импульсной модуляции, создавая ровный и равномерный сигнал, обеспечивающий качественную и долговременную службу кристаллов. Изделия отличаются высоким КПД, способностью преобразовывать ток любого напряжения, широким температурным диапазоном эксплуатации. Основой устройства является микросхема, подключаемая непосредственно к сети. Оно нашло применение в лампах, которые используются для уличного освещения и в системах пожарной сигнализации.
  2. Со стабилизацией напряжения. Основой блока является электронный чип, который отвечает за точные границы выходного сигнала. Благодаря этому исключается риск сгорания лампы из-за пиковых нагрузок и достигается ровное свечение. Минус заключается в дороговизне изделия.
  3. Без стабилизации. Узел смонтирован на плате и имеет довольно простое устройство, что сказывается на конечной цене товара. Преобразователь, резистор и конденсаторы защищают кристаллы от помех сети, короткого замыкания, сглаживают пульсации и выпрямляют ток. Достоинством является простота ремонта светодиодных ламп и вариативность выходного сигнала. Недостаток в том, что устройство преобразует входной сигнал без его стабилизации, что приводит к сгоранию диодов. Такие модели используются при производстве ламп малой мощности, использующихся для подсветки поверхностей и объектов.

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока

Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Подготовительный этап

Рассказываем, как разобрать светодиодную лампу Е27, E14 и прочие виды.

У светодиодной лампочки есть кожух, который надежно защищает электрические детали, изолируя их от окружающей среды. Начиная ремонт, вскрывайте кожух бережно, остерегаясь разрушений и ущерба работоспособности.

В основном корпуса светодиодных ламп изготовлены из пластикового материала. Рассмотрим, как их правильно разобрать. Предположим, нам нужно отремонтировать светодиодную лампу на 220В. Отметим, что есть несколько вариантов сборки конструкции из пластика. Так, корпус может крепиться посредством:

  • защелок;
  • клея;
  • комбинированного способа.

Ощупайте места стыковок. Некоторые начинающие мастера, чтобы разрушить стыковку, используют фен. Методику можно взять на вооружение, но при этом следует быть предельно аккуратным. Расплавленный клей может разрушить детали, и работа завершится уже на этом этапе.

Оптимальное решение – самым аккуратным способом прорезать стыки лезвием тонкого, остро отточенного ножа. Держите нож строго по линии стыка. Остерегайтесь сильных нажатий. Сделав несколько прорезов, оцените качество своей работы и осмотрите состояние стыка.

Что касается детали из металла, то снять с цоколя ее можно при помощи электрического патрона. Вкрутите в него лампу, далее вытяните вкладку из пластикового основания. Будьте аккуратны с проводами, которые подают напряжение питания 220 В к драйверу.

После удаления второго контакта лампочки попробуйте таким же образом отсоединить колпачок. На его обратной стороне тоже есть провод.

После этого нужно отключить контакт. Тем же ножом либо пинцетом процарапайте стык склеенных деталей. Глубина небольшая – около 2 мм. Углубите царапину еще несколько раз, двигаясь по кругу.

Как восстановить светодиодную лампу, в которой электронная плата соединена с драйвером и светодиодами посредством силикона? Силикон нужно будет удалить, в противном случае он затруднит ремонт.

Возьмите на заметку: пытаясь открутить с помощью плоскогубцев цоколь, когда колба зафиксирована защитным покрытием в руке, вы рискуете раздавить стекло и повредить корпус. В этом случае восстановлению он не подлежит.

Ремонт драйвера

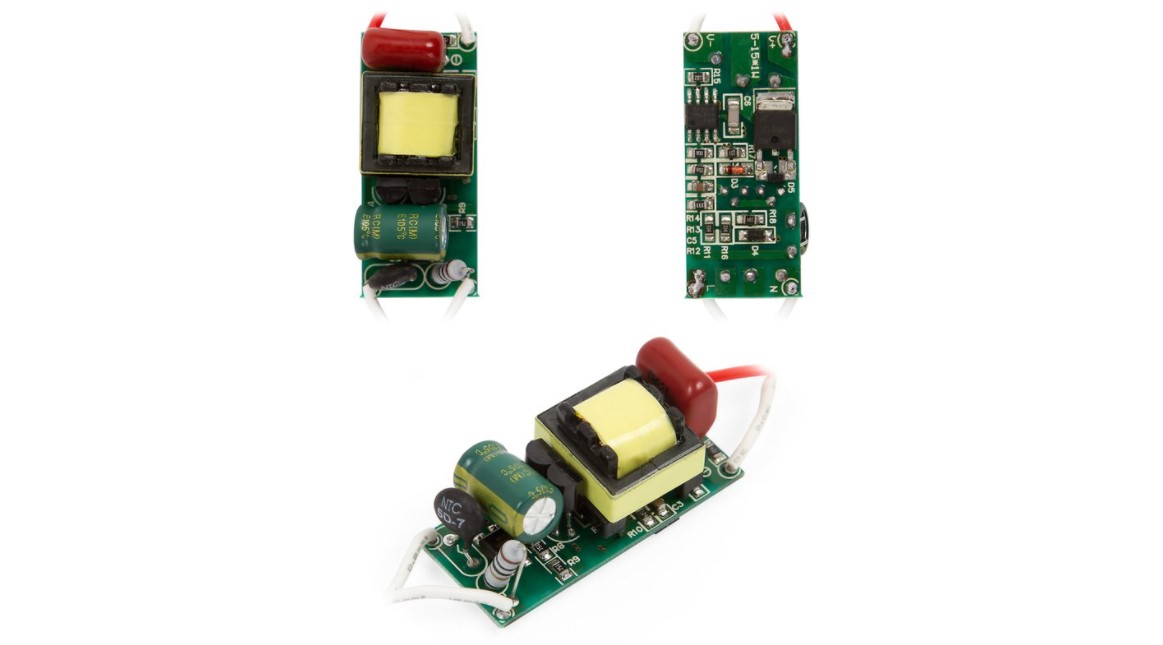

Драйвер светодиода

Если сломался преобразователь, его нужно сначала извлечь из корпуса и закрепить в держателе. Проводки отсоединяются паяльником, предварительно их нужно промаркировать или сфотографировать, чтобы не перепутать при сборке. После этого проверяется работоспособность всех деталей, которые размещены на плате.

Если сгорела микросхема, она отделяется полностью. Изделие захватывается пинцетом, проводится нагрев места спайки с обратной стороны платы. Когда олово расплавится, клеммы микросхемы легко выходят из отверстий. Замена производится в обратной последовательности. Если припоя недостаточно, он добавляется паяльником. Делать это нужно аккуратно, чтобы не зацепить соседние перемычки. Чтобы этого не допустить, поверхность платы около спайки покрывается термостойким лаком.

Когда драйвер состоит из цепи резисторов, конденсаторов и выпрямителей, сначала нужно провести внешний осмотр платы. О неисправности свидетельствуют почернения на деталях или их вздутие. Если таких признаков нет, придется выпаивать и проверять каждый элемент. Делать это нужно поочередно, чтобы по ошибке не нарушить цепь. Лучше сразу после диагностики вставлять исправный элемент обратно и припаивать.

Другим решением проблемы является закупка нескольких драйверов, характеристики которых соответствуют диодному мосту. Чтобы их заменить, нужно перепаять 4 соединительных проводка, после чего поставить колпак на место.

Красота и многофункциональность

Новые ЛЭП люстры смотрятся очень красиво и рассчитаны на выполнение различных операций по переключению яркости освещения, изменению цвета, включению освещения при входе человека, музыкальному сопровождению. Конструктора наделили новые осветительные приборы красотой, многофункциональностью и работой от выключателя и пульта управления. Обычно в них должны гармонично функционировать лампы накаливания и светодиоды, выполняя любые режимы работы, которые желает хозяин:

  • выполнение команды по освещению только всеми или половиной ламп накаливания;
  • совокупное свечение половины ламп накаливания с отдельным уровнем светодиодов;
  • освещение всех лам накаливания и всех светодиодов;
  • функционирование только светодиодных ламп;
  • другие варианты освещения, изменения цвета, в зависимости от количества уровней и возможностей.

Осветительный прибор должен исправно выполнять все эти функции через пульт управления (иногда бывает 2 пульта) и исполнять основные действия через выключатель.


схема энергосберегающей светодиодной люстры


схема светодиодной люстры

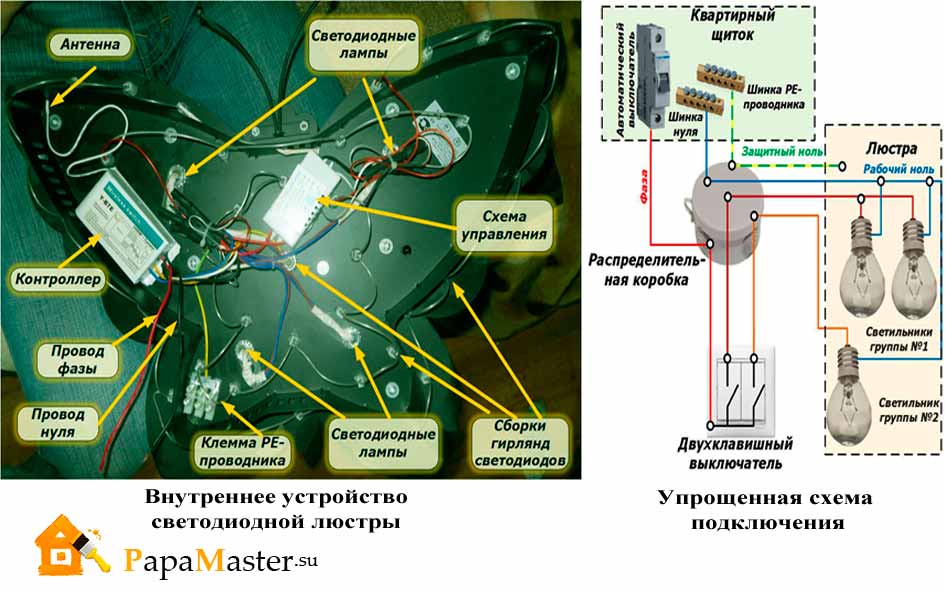

устройство и схема подключения люстры


устройство контроллера

Разновидности схем и их особенности

Существует 3 схемы драйверов светодиодных ламп, это варианты создания оптимального напряжения в устройствах на светодиодах. Они отличаются сборкой драйвера. Он может быть собран на основе схемы с понижающим трансформатором, такой вариант применяется в мощных и ярких лампах.

Более дешевый вид – сборка по схеме с конденсатором.

А третий вариант используется для схем с большим количеством диодов или при сборке диммируемых ламп. Их называют инверторные схемы.

Вариант N1 – с конденсаторами для снижения напряжения

Это самый распространенный тип сборки, который используется в бытовых лампочках. Основными элементами для снижения напряжения выступают конденсаторы С2, С3 и резистор R1. Во время включения лампы резисторы R2 и R3 предохраняют прибор от короткого замыкания и ограничивают ток. Встроенный защитный диод VD1 нужен для преобразования напряжения.

Резистор R4 разряжает прибор, когда ток перестает поступать. В некоторых конструкциях для светодиодных ламп используются не все 4 резистора, а других их комбинации. Такую схему можно сделать и своими руками, используя новые и старые детали.

Преимущества схемы светодиодных ламп с конденсатором:

  • невысокая стоимость;
  • разнообразные значения напряжения на выходе;
  • простая сборка.

Недостатки:

  1. Поскольку гальваническая развязка отсутствует, есть вероятность удара током. Поэтому во время ремонта ламп запрещено прикасаться к токоведущим частям, находящимся под фазой.
  2. Напряжение на нагрузке диодов зависит от напряжения входящего тока. Светодиоды могут перегореть, потому что нет стабильной величины подачи электричества.
  3. Из-за достаточно малой емкости конденсаторов не получится достичь большого светового потока.

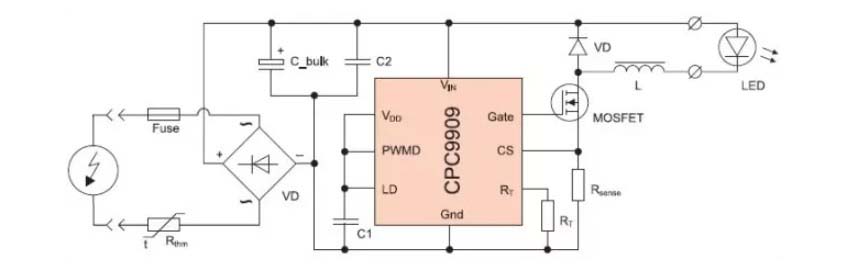

Вариант N2 – с импульсным драйвером

Импульсный драйвер гарантированно защищает диоды от помех в подаче тока и перепадов напряжения. Это его главное отличие от драйвера с конденсатором. В данной схеме используются конденсаторы, резисторы и мостовой выпрямитель.

Практически у каждого производителя светотехнического оборудования существует своя схема устройства. Рассмотрим для примера микросхему СРС9909 компании Clare. Она используется для энергосберегающих и экономичных приборов, эффективность применения составляет 98%.

Для сборки своими руками такая схема может использоваться при мощности светильников не более 25В. Широко применяется в электросетях резервного и аварийного освещения.

Преимущества:

  1. Питание схемы может происходить напрямую от 550В.
  2. Драйвер комплектуется встроенным стабилизатором.
  3. Возможность работы в сети с переменным напряжением. Входной диапазон в зависимости от типа модели может быть от 5 до 65В.
  4. Широкий температурный диапазон применения: от -55°С до +85°С.
  5. Компактность.
  6. Высокий КПД в сочетании с низким уровнем пульсации.

Недостатки:

  1. Более сложная схема, чем с применением линейной конструкции.
  2. Более высокая стоимость по сравнению с вариантом с конденсатором.
  3. Нагревается при работе, значительные длительные перегревы могут приводить к уменьшению срока эксплуатации.
  4. Для предотвращения электромагнитных помех, источником которых является импульсный драйвер, необходимо устанавливать дополнительный фильтр. В дешевых вариантах он не используется.
  5. Образует нелинейную нагрузку на сеть.

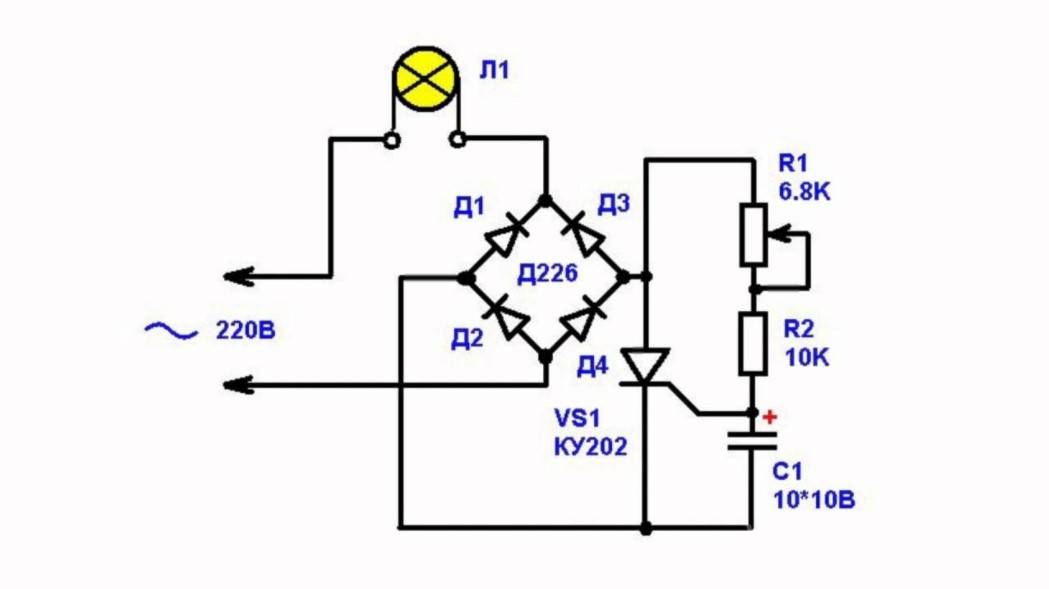

Вариант N3 – с диммируемым драйвером

Схема подключения светодиодной лампы с диммируемым драйвером позволяет регулировать яркость свечения. С помощью ламп с использованием такой схемы можно варьировать степень освещенности помещения или рабочей зоны. Такие схемы широко используются в интерьерном освещении.

Различают 2 основных варианта диммируемых драйверов. Первый работает с ШИМ-управлением. Он монтируется между блоком питания и лампой. В этом случае электричество подается в виде разных по длительности импульсов. Часто такие схемы используются в бегущих строках.

Второй вариант используется для приборов со стабилизированным током, в этом случае драйвер воздействует напрямую на источник тока. Изменение цвета свечения происходит при регулировании подаваемого тока. При увеличении подачи электричества белые диоды начинают светиться синеватым, а при уменьшении излучают желтоватый свет.

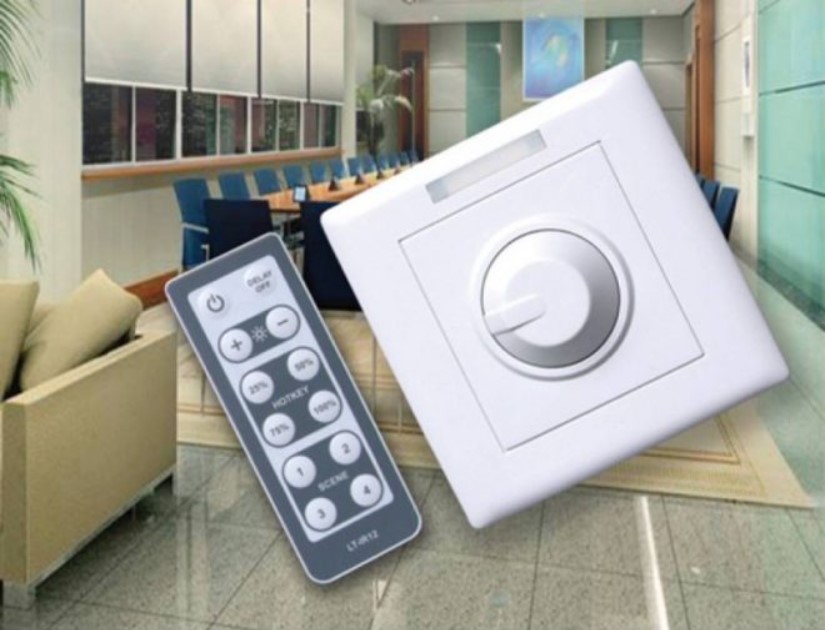

По виду управления устройства с диммером могут быть:

  • кнопочные;
  • механические;
  • дистанционные.

Преимущества:

  1. Простота реализации.
  2. Возможность регулирования освещения.
  3. Приемлемая стоимость.

Недостатки:

  1. Некоторые диммеры с ШИМ-управлением имеют стробоскопические эффекты, которые могут быть очень опасными в промышленности.
  2. Высокий уровень излучаемых помех.
  3. Повышенная утомляемость зрения.

Ремонт

Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.

Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.

Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.

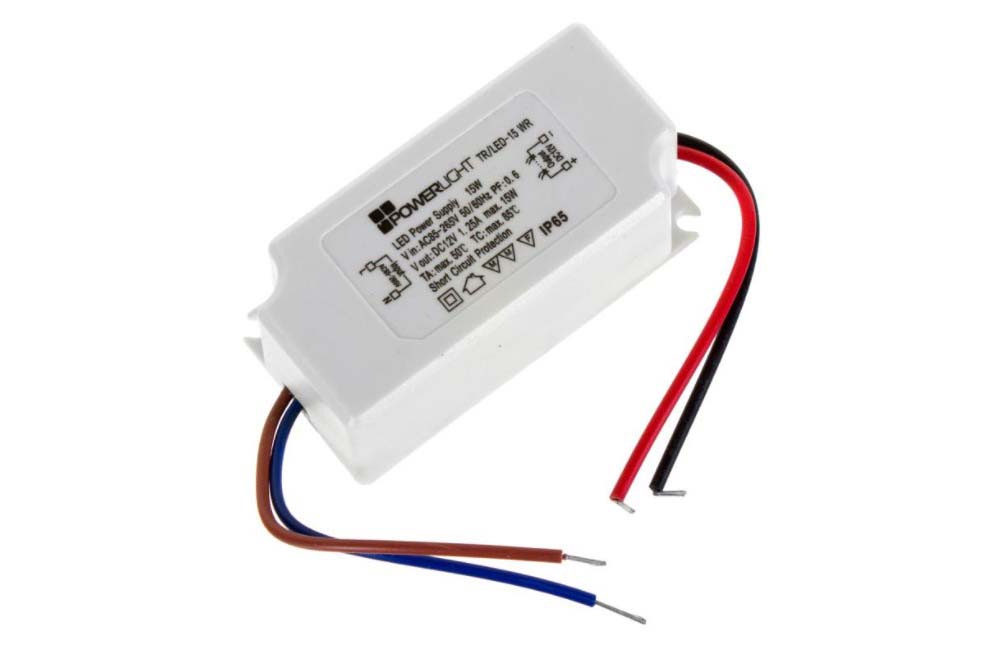

Замена блока питания

В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.

Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.

Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.

Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.

Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.

Замена светодиодов

Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.

Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.

В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.

Ремонт драйвера

Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.

Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.

Предварительная проверка

Перед тем, как починить led устройство, необходимо провести измерения линейного и фазного напряжения в электроцепи. При отсутствии параметра, потребуется устранить данные неисправности. Когда напряжение прозванивается спецприборами, то вероятнее всего она просто перегорела.

Необходимо учесть, что потеря напряжения может случиться не только в конкретном электроприборе, но и в подходящей к нему скрытой проводке.

Вывинчиваем цоколь из патрона. И определяем методику разборки, так как вся конструкция изначально может предполагать неразборный механизм. Можно заранее сфотографировать лампу в процессе разборки, чтобы впоследствии было проще восстановить ее конструкцию.

Основными элементами данного электроприбора являются:

  • жесткий корпус;
  • резьбовой цоколь;
  • световой куполообразный рассеиватель, обеспечивающий матовое свечение;
  • плата со встроенными кристаллами;
  • драйвера электропитания.

В более дешевых вариантах зачастую выходят из строя безтрансформаторные выпрямители. Их наличие снижает срок службы осветителей. Основной задачей мастера является мониторинг каждого узла на работоспособность. В более сложных случаях могут повредиться одновременно несколько узлов.

Для работы понадобятся приборы:

  • комбинированная отвертка с плоским и фигурным концом;

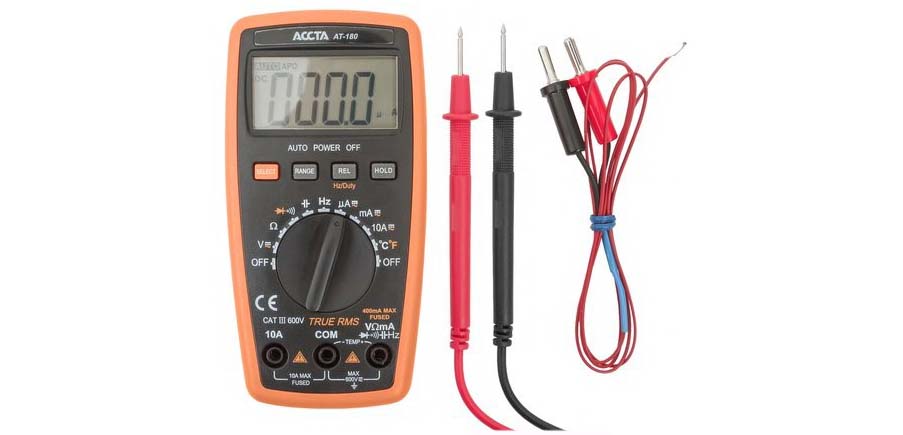

  • мультиметр, с помощью которого контролируем подачу напряжения, силу тока или имеющееся сопротивление;
  • паяльник для пайки отдельных элементов к печатной плате;
  • строительный нож или скальпель с тонким лезвием.

ВИДЕО: Как быстро починить светодиодную лампочку

Советы и предостережения

Все приведенные схемы светодиодных драйверов из энергосберегающей лампы, хоть и обеспечивают низковольтное питание, имеют гальваническую связь с сетью переменного тока, поэтому при работе по отладке нужно соблюдать меры предосторожности. Наилучшим и самым безопасным будет использование при работе разделяющего трансформатора с одинаковыми первичной и вторичной обмотками. Имея на выходе те же самые 220В, трансформатор будет обеспечивать надежную гальваническую развязку первичной и вторичной цепей

Имея на выходе те же самые 220В, трансформатор будет обеспечивать надежную гальваническую развязку первичной и вторичной цепей

Наилучшим и самым безопасным будет использование при работе разделяющего трансформатора с одинаковыми первичной и вторичной обмотками. Имея на выходе те же самые 220В, трансформатор будет обеспечивать надежную гальваническую развязку первичной и вторичной цепей.

Оцените, пожалуйста, статью. Мы старались:)

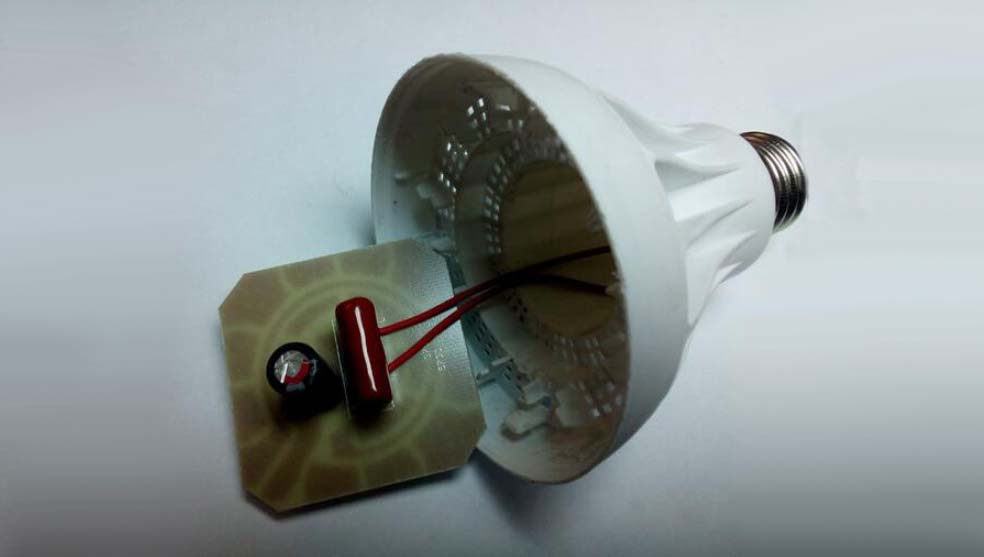

Как разобрать

Ремонт светодиодной лампочки начинается с того, что ее надо разобрать. Вакуума в ней нет, так что это возможно. Светорассеиватель и цоколь обычно без проблем отделяются. Они соединяются при помощи насечек на различных частях.

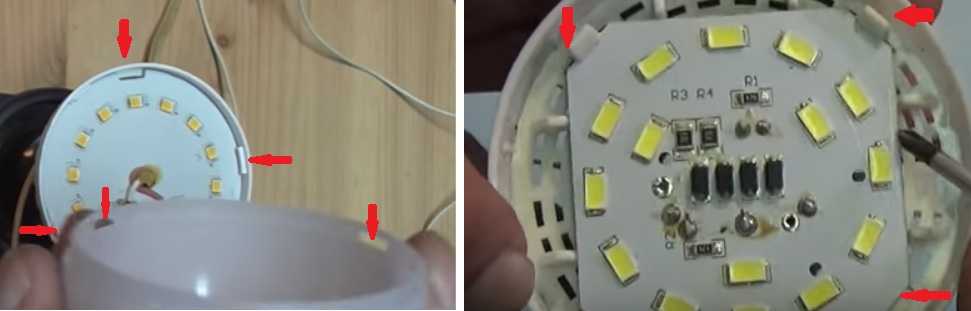

В большинстве своем части светодиодной лампы держатся на защелках

Есть два варианта. Более простой при разборке и более сложный. В простом детали лампы соединены только за счет механических защелок. В более сложном кроме защелок есть еще и силикон, который обеспечивает водонепроницаемость лампы. Такие экземпляры можно эксплуатировать при повышенной влажности. Разбирать светодиодную лампу нужно так:

  • Зажать в руках цоколь и повернуть против часовой стрелки радиатор. Светорассеиватель снимается точно также.
  • В некоторых ЛЭД лампочках соединения залиты силиконом. В этом случае поворачивай, не поворачивай, ничего не двигается. Присмотревшись, можно увидеть герметик. В этом случае нужен растворитель. Его набираете в шприц (без иголки или с толстой иглой), аккуратно вводите жидкость по периметру. Выдержать его надо 5-10 минут, после чего снова повторить попытку. С первого раза обычно не получается разобрать светодиодную лампочку, но три-четыре захода помогают.

Платы внутри лампы или вставляются в пазы, или также держатся на защелках. Их проще отодвинуть плоской отверткой, одновременно выдавливая плату вверх. Усилия не должны быть чрезмерными, так как защелки пластиковые и могут сломаться.

Ремонт шунтированием

Проще
всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький
проводок или даже накладывает кусочек фольги.

Но
все это сложнее и менее надежно.

Поэтому
берете паяльник, подносите олово и капаете на место, где раньше стоял
светодиод.

А
если нет под рукой паяльника, что делать в этом случае?

Возьмите
олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной”
газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь
ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки
работоспособности можете не ставить колбу на место, а прямо так вкрутить
лампочку в патрон и включить свет.

Особой
разницы в свечении вы даже не заметите.

Причины выхода ламп из строя

Лампочки низкого качества быстро выходят из строя

Свидетельством выхода изделия из строя является испускаемый тусклый свет или его полное отсутствие. Производители гарантируют до 8  лет работы ламп при условии соблюдения условий эксплуатации, которые прописываются в инструкции. Некоторые товары выдерживают этот промежуток времени, но около половины из каждой партии ломаются уже в течение первого года.

Причины этого явления:

  1. Критически высокие значения поступающего напряжения. Даже качественная защита, если не сгорит, то выдаст искаженный сигнал, так как рассчитана на определенный диапазон тока. При частых скачках напряжения износ оборудования происходит намного быстрее.
  2. Неправильно выбранная потолочная люстра. Несмотря на то что светодиоды для лампы 220 В выделяют мало тепла, в маленьких закрытых плафонах они перегреваются и быстро выходят из строя. То же можно сказать и о конденсаторах, высыхающих от высокой температуры.
  3. Использование в изготовлении некачественных комплектующих деталей. В целях снижения конкурентоспособности своей продукции большинство производителей применяют детали низкого качества с ограниченным ресурсом.
  4. Нарушение правил транспортировки и хранения. От ударов изменяются технические свойства изделий. Треснувшая колба может стать причиной попаданий влаги в корпус и короткого замыкания. От сильного перегревания и охлаждения нарушаются рабочие параметры конденсаторов и микросхем. Долгое пребывание под солнцем приводит к появлению трещин на пластике.
  5. Несоблюдения правил проектирования. Если разводка выполнена проводами тонкого сечения, они будут греться на контактах. Избыток тепла будет передаваться на детали, которые могут перегореть в течение нескольких дней.

Ремонт LED-лампочки пошаговое руководство

Теперь, зная об устройстве лампочки и о том, что нужно для ремонта – можно начинать починки. Ниже будет приведено руководство чтобы осуществить ремонт светодиодных лампочек с обычным цоколем.

Ремонт светодиодных ламп – снятие плафона с лампочки

В начале нужно разобрать ремонтируемую лампочку и «донора». Начать нужно с плафона.

Для этого нужно взять нож, а затем засунуть его остриё в расщелину между плафоном и корпусом. Затем нужно крутить лампочку, держа нож на месте и постоянно углубляя его. Для того, чтобы обезопасить руки от порезов, можно использовать перчатки.

Когда лезвие войдёт достаточно глубоко – отделите плафон от корпуса. Под ним будет плата со светодиодами и двумя проводами.

Перед тем, как отсоединять провода, необходимо запомнить их полярность – один плюсовой (обычно помечается красным), а второй минусовой. Запомнить это нужно что бы после работ припаять их на свои места.

Отсоединение контактов от платы со светодиодами

Здесь понадобится держатель или, если такового нет – помощник. Дело в том, что обе руки будут заняты.

Пинцетом подцепите один из проводов, а затем, при помощи канифоли и паяльника, отсоедините его. Ту же операцию проделайте со вторым. Затем провода распрямляются, а плата снимается.

Ремонт светодиодных ламп – извлечение сгоревшего светодиода

На плате с лицевой и тыльной стороны можно заметить белую термопасту, которая и позволяла алюминию выдерживать тепло. Убрать её можно, но этого делать не рекомендуется. Термопасту нужно соскрести только с задней стороны сгоревшего светодиода. Найти его просто – на жёлтом элементе будет чёрная точка.

Нужно закрепить плату так, чтобы к сгоревшему светодиоду мог пройти паяльник или паяльная лампа.

Для отсоединения лампой нужно обхватить пинцетом сгоревший светодиод и поднести к нему горелку на две-три секунды

При этом нужно осторожно тянуть светодиод пинцетом. После сделайте тоже самое с «донором»

Ремонт светодиодных ламп – установка нового светодиода на плату

Снова удобно закрепив плату, нанесите туда, куда будет установлен новый светодиод, припайку или кислоту. После положите его туда.

После нужно навести горелку на три или две секунды, прижимая при этом светодиод сверху для лучшего припоя.

После завершения необходимо протереть проспиртованной ваткой место припоя. Это позволит в будущем избежать появление коррозии.

Возвращение светодиодной платы на основание и ее подключение

В начале нужно размазать термопасту с соседних светодиодов. Это вернёт заменённому теплопроходимость. Затем продеть в пластину отсоединённые ранее провода и аккуратно вдавить плату на прежнее место.

Дальше необходимо припаять назад провода, сохраняя при этом полярность – то есть плюс к плюсу, минус к минусу.

Потом идёт проверка – нужно вставить лампочку в плафон. Если она не загорелась – значит, этот светодиод не единственный, который поломан. Если загорелась – значит всё хорошо.

Также проблема может быть в драйвере. Тогда придётся заменить и его. Для этого действуем аналогично.

Ремонт светодиодных ламп – приклейка плафона

После проверки необходимо приклеить плафон. Для этого возьмите основание и намажьте его края клеем. Затем вставьте плафон и подержите пару минут. После нужно будет положить лампочку и подождать затвердения клея. Всё, лампочка готова.

18 240

Возможен ли ремонт печатной платы

Если на плате выгорела одна или две дорожки, их можно продублировать дополнительными проводниками.

Дорожка, продублированная внешним проводником.

Если выгоревших дорожек много и не пугает процесс изготовления платы методом ЛУТ, можно сделать новую плату. Проще всего это сделать с помощью программы Spriny Layout. В ней есть функция загрузки подложки, в качестве которой можно применить фото неисправной платы.

Скриншот интерфейса программы Sprint Layout с фоновым рисунком платы.

Дальше надо подогнать рисунок под размер, расположить на нем пятачки и площадки под элементы и соединить их проводниками (на рисунке показаны только наложенные пятачки под сверление) по шаблону. Потом плата делается обычным путем по лазерно-утюжной технологии и на нее перепаиваются элементы.

Ремонт светодиодных ламп своими руками: устройство и принцип работы

Прежде чем решить, как разобрать светодиодную лампу, нужно разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

На схеме изображено подобное устройство конструкции

В дешевых изделиях часто используются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке присутствует 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

Принцип работы изделий похож с функционированием полупроводниковых диодов. При этом ток от анода к катоду перемещается только прямо. Что способствует возникновению потоков света в светодиодах. Детали обладают незначительной мощностью, поэтому лампы производятся со множеством светодиодов. Чтобы убрать неприятные ощущения от производимых лучей используется люминофор, который устраняет этот недочет. Прибор устраняет нагрев от точечных светильников, так как световые потоки снижаются при потерях тепла.

Как работает конструкция можно увидеть на представленной схеме

Драйвер в конструкции используется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники незначительного размера. Напряжение перемещается на специальный трансформатор, где производится некоторое замедление рабочих параметров. На выходе образуется постоянный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предотвратить пульсацию напряжения.

Не всегда неисправность светодиодов можно определить, не демонтируя корпус

Светодиодные лампы бывают разных видов. Они различаются по особенностям устройства, а также по количеству деталей полупроводников.

Меры безопасности при ремонте

Соблюдайте меры безопасности при ремонте. Нарисуйте маркером или другим способом на конденсаторе, что тот находится под напряжением, не вкручивайте лампочку в электрическую сеть в разобранном виде. Ну, а если у же это необходимо, не суйте пальцы в плату и не дотрагивайтесь голыми руками до контактов.

Произвести ремонт светодиодной лампочки дело своими руками несложное, и под силу даже начинающим домашним умельцам, было бы желание. Тем более что здесь все просто и ясно, схема проста и этот прибор можно починять. А если остались вопросы, вам поможет видео по ремонту светодиодных ламп своими руками.

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок. А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
