Какими должны быть размеры ступеней лестницы: 6 параметров

Основные параметры лестниц

Характеристики конструкции зависят от условий эксплуатации, согласно которым проводится выбор материала. Для строительства маршей может использоваться металл, древесина или железобетон. Практикуется использование нескольких материалов, чтобы сооружения были легче, практичнее и привлекательнее.

Параметры лестницы по ГОСТу следующие:

  • крутизна – 30º-45º;
  • ширина – 80-200 см;
  • протяженность пролета – до 300 см;
  • количество ступеней на марше – 9-18;
  • глубина одного элемента – 20-50 см;
  • высота ступеней – 10-20 см;
  • высота перил – не менее 80 см;
  • расчетная прочность – от 500 кг.

К изделиям предъявляются следующие требования:

  • прочность;
  • удобство;
  • долговечность;
  • безопасность;
  • устойчивость к сырости.

Рекомендуется регулярно обрабатывать пористые материалы специальными пропитками, а металл покрывать средствами от коррозии.

Размер ступеней лестницы по ГОСТ

При планировании строительства данных устройств необходимо учитывать, что марши должны быть одинаково безопасными для спуска и подъема, в том числе с грузом, закрывающим обзор.

Согласно требованиям ГОСТ установлены такие нормы для ступеней:

  • глубина в прямой лестнице – не менее 25 см;
  • глубина в винтовой лестнице – не менее 18 см в середине;
  • высота подступенка – до 22 см;
  • допустимая крутизна – до 45°;
  • количество в одном марше – 3-18 шт.

Запрещается установка таких элементов:

  • маршей с четным количеством ступеней;
  • разных по размерам;
  • угловых конструкций;
  • фанерных деталей.

Несущая поверхность площадок и пролетов должна быть ровной и не скользкой. При необходимости на нее укладываются коврики или проводится обработка для создания шершавого основания.

Стандартные и нестандартные размеры

Стандартные размеры по ГОСТ

Стандартным размером лестничного прохода является ширина в 70 см. Такая ширина позволяет свободно перемещаться взрослому человеку по лестнице в двух направлениях. Но стоит также учитывать то, что если лестница будет пользоваться частым спросом, и возможно, необходимо будет переносить мебель, то лучше использовать лестницу стандартами от 1,25 – 1,5 м. На такой лестнице можно свободно перемещаться вдвоем.

Ступени имеют также свои стандартные размеры. От глубины ступени зависит уверенность шага при подъеме и спуске. Слишком узкая ступень опасна травматизмом, а широкая приведет к нерациональному использованию пространства в помещении. По стандарту принято считать глубину ступени от 250 до 300 мм.

Есть лестницы с поворотными ступенями, на которых размеры подступи, выбираются по оптимальным требованиям комфорта и безопасности.

Нестандартные размеры

К нестандартным размерам относятся все остальные виды лестниц.

Важно помнить, что лестница с нестандартными размерами ступеней может привести к травматизму. Поэтому используйте расчеты или пользуйтесь стандартными размерами

Лестницы нестандартных размеров зачастую применяются в том случае, если установка стандартных невозможна.

Вам также будет интересно прочитать про обрешетку под профнастил.

Причинами могут быть: отсутствие или экономия места или редкое пользование лестницей.

Высота и разновидности лестничных ступеней

Согласно положениям действующих нормативных документов, расстояние по вертикали между опорными поверхностями называется высотой ступеней. Этот показатель индивидуально определяется для различных лестничных конструкций.

Строительство лестницы в жилом доме, равно как и строительство самого дома, должно обязательно осуществляться по проекту

Говоря о связи расстояния между ступенями с конструктивными особенностями лестницы, важно знать, какие существует ступени:

  • стандартные. Располагаются рядами с одинаковым смещением, являются опорным элементом лестничных конструкций;
  • забежные. Отличаются изменяющейся шириной опорной площадки, используются при плавном повороте марша на участке подъема;
  • площадочные. Позволяют изменить направление поворотных лестничных маршей, размещаются со стандартным смещением по вертикали;
  • открытые. Лестница открытой конструкция выполняется без подступенка, что создает эффект легкости и облегчает визуальный осмотр пролета;
  • закрытые. Смотрятся стандартно, обладают повышенной прочностью благодаря вертикально расположенному подступенку;
  • консольные. Нависающая часть консольно смещена относительно вертикальной планки, что увеличивает ширину площадки.

Высота определяется индивидуально на основании расчетов в соответствии с требованиями строительных норм и правил, учитывает ряд параметров:

  • угол, под которым лестничные марши наклонены относительно горизонтальной плоскости;
  • глубину ступени или, как ее называют, ширину проступи, играющую основную роль при расчетах;
  • количество опорных площадок (ступеней), согласно которым распределяется высота пролета.

Эксплуатационные параметры для ступеней различных конструкций определяются по общему алгоритму. Однако в ряде ситуаций возможны отклонения от стандартных решений.

Перед строительством лестницы, необходимо ознакомится с соответствующими нормативными документами

Требования к ограждающим конструкциям

Согласно все тем же требованиям безопасности, не только размеры и геометрию лестничных маршей надо учитывать при монтаже изделий

Очень важно также знать количество ступенчатых конструкций на одно здание. Стандартно в одном здании должно быть не менее двух лестниц (основная и дополнительная, предназначенная для возможной эксплуатации людей). В зданиях секционного типа допускается одна лестница на секцию, при этом очень важно организовать переход между секциями (обычно выше 6-го этажа)

В зданиях секционного типа допускается одна лестница на секцию, при этом очень важно организовать переход между секциями (обычно выше 6-го этажа). Разновидности ступеней используемых в строительстве лестниц

Разновидности ступеней используемых в строительстве лестниц

В целом все параметры для таких ступеней вычисляются по общему принципу, но в некоторых случаях возможны те или иные отклонения от стандартов СНиП и ГОСТ.

ДОПУСТИМЫЕ ПАРАМЕТРЫ Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Комфортная высота для ступени лестницы определяется в соотношении с проступью. Оптимальным является пропорция 2:1,5 или 2:1. Для подвальных и чердачных маршей допускается уменьшение соотношения до 1,2:1 и 1:1. Следовательно, максимальная граница высоты ступени установлена на уровне 25 см с глубиной проступи также в 25 см.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Для правильного расчета высоты ступени используются специальные формулы

ПРОЧИЕ СТАНДАРТЫ Как уже стало ясно, для вычисления высоты ступени недостаточно знать стандарт. В каждом конкретном случае этот показатель является индивидуальным и рассчитывается на основании соотношения с другими базовыми параметрами.

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

Угол наклона – также стандартная величина, в среднем берется 30-45 градусов. Ширина проступи – стандартная глубина ступеньки. Она играет определяющую роль в процессе вычисления. Количество ступеней – не менее важный показатель, от этого числа зависит на сколько отрезков будет разбита высота пролета.

Соотношения параметров необходимых для правильного расчета лестницы

МЕТОДЫ РАСЧЕТА Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

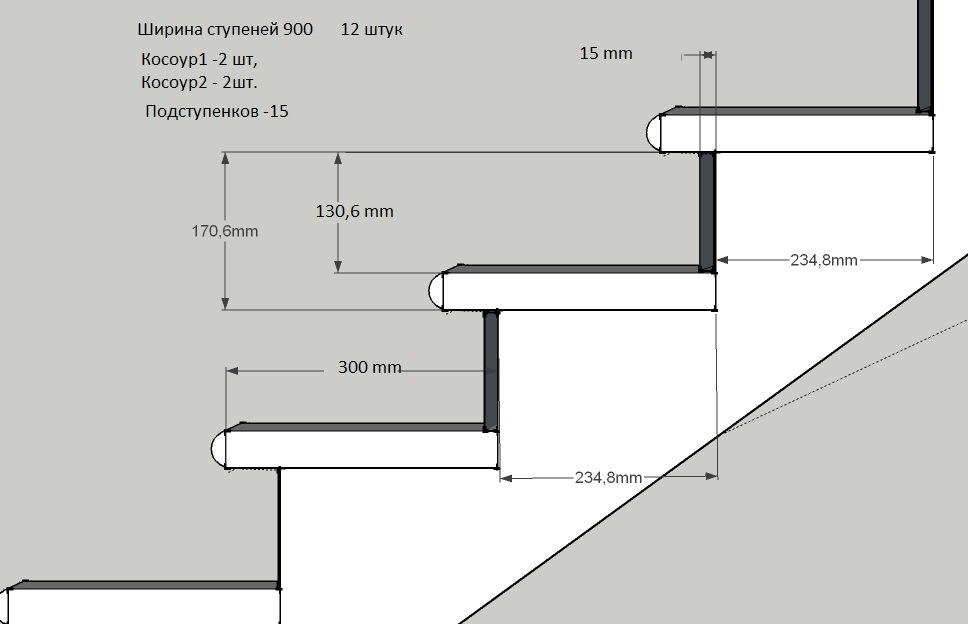

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Чтобы не мучиться с перерасчетом данных на каждом новом этапе можно воспользоваться онлайн-программами, которые рассчитают для вас оптимальный вариант проекта лестничной конструкции с учетом всех требований ГОСТ и СНиП. Однако, полностью доверять им не стоит, так как они могут не учесть некоторые важные моменты.

Если вы будете знать высоту и ширину ступеней вашей будущей лестницы, смастерить её будет не так уж и сложно. Основные трудности связаны с подгонкой расчетных результатов с нормативными показателями.

2.4.6. Пандус обычно выполняется из нескользкого материала с шероховатой текстурой поверхности без горизонтальных канавок. При отсутствии ограждающих пандус конструкций следует предусматривать ограждающий бортик высотой не менее 75 мм и поручни. Зависимость уклона пандуса от высоты подъема рекомендуется принимать по таблице 12 Приложения N 2 к настоящим Методическим рекомендациям. Уклон бордюрного пандуса следует, как правило, принимать 1:12.

2.4.7. При повороте пандуса или его протяженности более 9 м не реже чем через каждые 9 м рекомендуется предусматривать горизонтальные площадки размером 1,5 x 1,5 м. На горизонтальных площадках по окончании спуска следует проектировать дренажные устройства. Горизонтальные участки пути в начале и конце пандуса следует выполнять отличающимися от окружающих поверхностей текстурой и цветом.

2.4.9. В зонах сопряжения земляных (в т.ч. и с травяным покрытием) откосов с лестницами, пандусами, подпорными стенками, другими техническими инженерными сооружениями рекомендуется выполнять мероприятия согласно пункту 2.1.5 настоящих Методических рекомендаций.

Что такое шаг ступенек лестницы?

В первую очередь следует более подробно вникнуть в вопрос, что же такое шаг для лестницы. По сути, это расстояние между её ступеньками

Однако при этом важно учитывать стандарты СНиП для шага взрослого среднестатистического человека

То есть берется во внимание не только высота подступенка между двумя соседними элементами, но и другие параметры, а именно ширина проступи

Иными словами, в понятие шага лестницы входит количество сантиметров, на которые приходится положение стопы человека на нижнем уровне, а также на верхнем и промежуток между этими двумя плоскостями.

В зависимости от типа помещения могут незначительно изменяться некоторые параметры. Во многом шаг зависит от такой величины, как угол наклона. Для точного определения габаритов конструкции нужно учитывать абсолютно все показатели.

Схематическое изображение шага лестницы

Эргономические критерии при расчетах

Когда вы рассчитываете ширину поступи, учитывайте то, что взрослый человек должен охватить своей ногой всю ступень. То есть ширина должна составлять порядка 30 сантиметров.

Считается, что подступенок должен иметь размер около 15 см. при этом ширина проступи должна быть примерно вдвое больше. Но это не так, ведь если ширина будет больше, то человек просто будет сбиваться с шага. А если сильно сократить ширину проступи, то это тоже будет неудобно при использовании.

Так, при проектировании забежных ступней нужно учитывать минимальную ширину ступеней начиная с узкого конца на 10 см, при этом расстояние нависания проступи должно составлять максимум 50 мм.

Согласно нормам, лестницы можно устанавливать под углом от 26 до 45 градусов, но угол в 37 градусов будет неудобным, а трап с наклоном до 23 градусов лучше заменить пандусом. Если угол больше 45 градусов, но лестница должна быть приставной или раскладной, а вот винтовые сходни должны иметь угол от 25 до 35 градусов.

Базовые значения и соотношения: высота ступенек лестницы по ГОСТу

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

С высотой ступеней необходимо определяться еще на этапе проектирования лестничной конструкции

Так, для того чтобы лестница была удобной и обеспечивала безопасность передвижения, необходимо, чтобы:

  1. Все размеры лестницы находились в числовых пределах, оговоренных соответствующими нормативными документами.
  2. Стандартная высота подступенка, как правило, колеблется в пределах 14-17 см, максимальная высота подступенка не должна превышать 20 см, а минимальное значение этого параметра – 12 см, в том числе, и для первой ступеньки.
  3. Оптимальная величина уклона лестниц составляет 80-85%.

Комфортная и безопасная лестница – это результат корректного проектирования и строительства при соблюдении определенных геометрических пропорций.

Требования по СНиП и ГОСТ

Чтобы ориентироваться в правилах определения оптимальных параметров, необходимо разбираться в анатомии ступеней лестницы. Данный элемент конструкции состоит из подступенка, иначе, ее вертикальной плоскости, и проступи – плоскости горизонтальной. Элементы объединяются в ряды, именуемые маршами, и в стандартной лестничной конструкции опираются на косоуры, поддерживаемые тетивами. Самые нижние и верхние элементы подъема носят название фризовых.

Удобство и безопасность ходьбы связаны с таким понятием, как величина человеческого шага, равная 60 – 64 см. Часто, чтобы сделать расчет размера ступени, используют специальную формулу, открытую Блонделем.

2х+y=60, где х – это расстояние в сантиметрах между двумя находящимися рядом ступенями, а у – это расстояние между краем одного и другого элемента.

Для расчета безопасной конструкции часто пользуются формулой х+у=45.

Для расчета параметров удобной лестницы выведена формула х-у=12.

Иными словами, формула удобства выражается в разнице между размером подступенка и горизонтальной плоскости в 12 см. Формула безопасности – это, напротив, сумма размеров ширины и высоты, которая равна 45 см.

Но чтоб не делать лишних вычислений, достаточно заглянуть в регламентирующие документы и просто неукоснительно следовать параметрам, указанным в них.

  • При наличии более двух этажей внутри здания необходимо сделать один пролет. Причем, ширина пролета должна быть в диапазоне 80 – 120 см;
  • Марш включает в себя от трех до 18 подъемных элементов. Для общественных зданий количество ступеней снижено до 16;
  • Идеально, если количество элементов нечетное, что позволяет начинать и завершать процесс подъема с одной и той же ноги;
  • Угол наклона лестницы при подъеме должен составлять более 6 градусов, но менее 45;
  • Высота ступеней лестниц – это важный параметр. Нормы и правила, указанные в документах, позволяют этому размеру варьироваться в пределах 15 – 20 см. В пределах марша допускается различие между высотой подъемных элементов в 0,5 см;
  • Ширина элемента должна быть не менее 25 см. Если лестницы обустраиваются в подвалах или чердаке, то нормы и правила позволяют уменьшить данный размер на 5 см;
  • Максимальный выступ подъемного элемента – 3 см;
  • Исходя их требований СНиП, площадка конструкции должна находиться в строгом соответствии с шириной ступени. Расстояние от нее до двери должно быть порядка метра;
  • Ограждающие конструкции должны иметь высоту в 90 см. Расстояние между балясинами должно быть 10 – 15 см;
  • При конструировании или выборе поручней и перил нужно рассчитывать нагрузку с запасом. Регламентирующие документы указывают, что перила должны выдерживать вес в 100 кг и более. Это позволяет взрослому человеку полностью облокотиться на ограждающую конструкцию;
  • Между ступенями и потолочной плоскостью должно быть расстояние в 200 см. Минимум – 195 см для лестничного пролета.

Угол наклона лестницы и параметры подъемных элементов часто бывают связаны.

Так, если угол от 5 до 20 градусов, высота ступени должна иметь размер в 13 см, а ширина быть равной 37 см. Данный угол наклона характерен для уличных конструкций.

В таком случае ширина ступени приближается к значению в 29 см, а высота – к 17 см. Угол в 30 – 45 градусов характерен для жилых зданий. Именно в данном случае размеры ступеней довольно удобны для частого подъема: ширина равна 23 см, а высота – 20 см.

Впрочем, удобство применения лестницы зависит и от высоты этажей здания. Опытным путем доказано, что при высоте в 3,3 метра при количестве ступеней в 20 штук, высота подступенка должна быть 16, 5 см. При высоте этажа в три метра – 15 см, в 2,7 – 13.5, в 1,4 – 12 см. Высота подступенка увеличивается обратно пропорционально количеству ступеней. То есть, если подступенка при высоте этажа в 2,7 м составляет 16,8 см, то лестница должна иметь 16 ступеней. Если увеличить их количество хотя бы на одну ступень, то высота подступенка должна составлять уже 15, 8 см. Наиболее удобной и безопасной лестницей считается конструкция с шириной ступеней в 30 см и высотой в 15 см.

Если речь касается забежных ступеней, то здесь требования к размерам немного иные. Стоит начать с того, что сама конструкция забежной ступени отличается от маршевой и представляет собой трапециевидный элемент, внутренняя сторона которого меньше наружной. У забежной ступени минимальная ширина проступи по линии хода должна иметь размер в 25,4 см. С узкой стороны она должна составлять 10 – 5,2 см, а расстояние линии хода от лестничного края – 30,5 см.

Высота ступеньки по ГОСТу — или какой смысл в нормативах

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

  • h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
  • b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

  • Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
  • Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
  • По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.
  • Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
  • Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

  • На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
  • Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

Требования к ступеням

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться

  • Оптимальная высота ступени по стандартам – 15-20 см.
  • У забежных ступеней узкая сторона должна быть не менее 10 см.
  • Выступ (навес) ступени не должен быть более 3 см.
  • Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
  • Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Высота ступеньки по ГОСТу – или какой смысл в нормативах

Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.

Каков стандартный размер ступеней лестницы

Стандартные размеры ступеней указаны в ГОСТ и СНиП – по этим нормативам получаются практически идеальные конструкции.

Основные стандарты, которые нужно учитывать:

  • Ступени не должны отличаться по размеру, максимум – 5 мм;
  • Высота ступени не должна быть ниже 15 см, но и не должна превышать 20 см;
  • От двери до лестницы – не меньше метра, но при этом расстояние должно превысить ширину самой двери;
  • Размеры свеса – максимум 3 см;
  • Глубина проступи от 23 до 35 см;
  • Самая узкая часть забежных ступеней – 10 см, широкая – 40 см, а ходовая полоса – 25 см.

Для складных лестниц рекомендуются параметры не менее 600х1000х1200, чтобы она оставалась безопасной. Если конфигурация и наличие свободного пространства позволяют, то ступеньки можно сделать намного шире. Это пригодится для того, чтобы на второй этаж можно было удобно заносить мебель или другие габаритные предметы. Есть и еще один плюс – лестница с широкими ступенями смотрится внушительно, презентабельно и дорого.

Стоит учитывать, что все ступени необходимо монтировать под углом в 1 градус, что поможет избежать скопления воды, грязи и пыли на лестнице.
