Конструкция мембранного бака
Расширительный мембранный бак для отопления представляет собой герметичный стальной корпус цилиндрической формы, покрытый красным эпоксидным лаком (также существуют баки, покрытые синим лаком, но они предназначены для холодной воды). В корпусе расположены 2 камеры: газовая и водяная, которые отделены друг от друга подвижной газонепроницаемой мембраной (диафрагмой), изготовленной из бутилкаучука. Благодаря такому материалу мембрана способна стабильно функционировать при различных температурах (от -10 до +100°C) и совершать до 100 000 циклов.
Устройство мембранного расширительного бака.
Мембрана практически полностью исключает взаимодействие теплоносителя и газа. Отсутствие такого взаимодействия позволяет дольше сохранять предварительное давление в газовой камере, что положительно влияет на срок службы бака.
Примечание! Современные высококачественные мембраны не просто вытягиваются под давлением расширяющегося теплоносителя, а как бы «прилипают» к стенкам бака. Такой принцип работы позволяет увеличить срок службы мембраны.
Бачок Reflex в разрезе.
Обе камеры имеют одинаковое давление, что позволяет сохранить герметичность этого участка отопительной системы. Воздушная камера заполняется азотосодержащей смесью. При расширении теплоносителя азот «спрессовывается», позволяя теплоносителю «войти» в водяную камеру.
Большинство современных мембранных баков для отопления имеют встроенный в корпус ниппель (схожий с обычным автомобильным), при помощи которого можно «подкачать» воздушную камеру, повысив в ней давление. Это можно сделать самостоятельно в домашних условиях при помощи насоса или компрессора. Однако следует помнить, что закачивать рекомендуется именно азот, а не воздух. Дело в том, что содержащийся в воздухе кислород будет вызывать ускоренную коррозию стенок корпуса бака, что неизбежно сократит срок службы устройства. Азот же является нейтральным и не способствует коррозии.
Балка для бака и группы безопасности. Производитель: ООО «РОСТерм Северо-Запад», Санкт-Петербург.
Расширительный бак мембранного типа Imera.
Корпус бака обладает отводом с внешним резьбовым соединением, который упрощает процесс установки. В зависимости от модели резьба может быть:
- У баков низкого давления (от 0,5 до 1,5 бар) – 3/4″ или 1″;
- У баков среднего давления (1,5 бар) – 1″;
- У баков высокого давления (от 3 бар и выше) – от 1″ до фланцевого соединения Ду 100;
Основные разновидности расширительных баков и их функции
В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.
Следует отметить, что цена на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.
Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:
- Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
- Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.
Типы расширительных баков в системе отопления
Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.
Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом
К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.
Как рассчитать расширительный бак: особенности процесса
В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.
Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

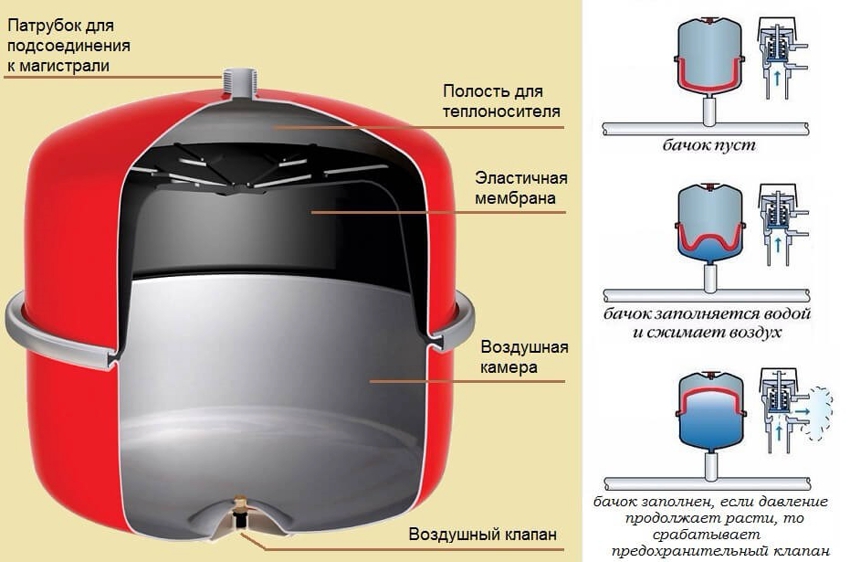

Работа мембранного бака при изменении давления
Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут
В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.
Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.
В виде формулы такой расчет можно представить в следующем виде:
V=Vсис*К/D, где
Vсис – общий объем теплоносителя в системе,
К – коэффициент расширения теплоносителя;
D– эффективность работы бака.
В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.
Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.
Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

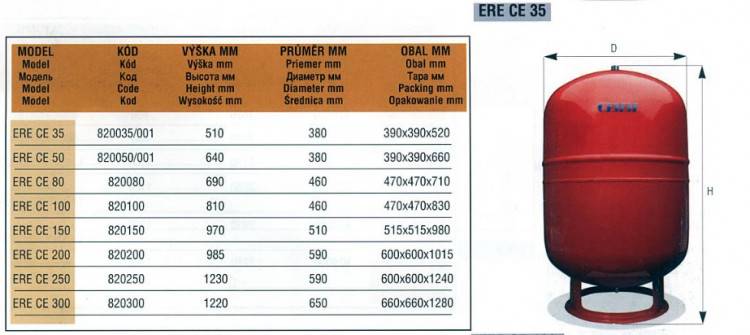

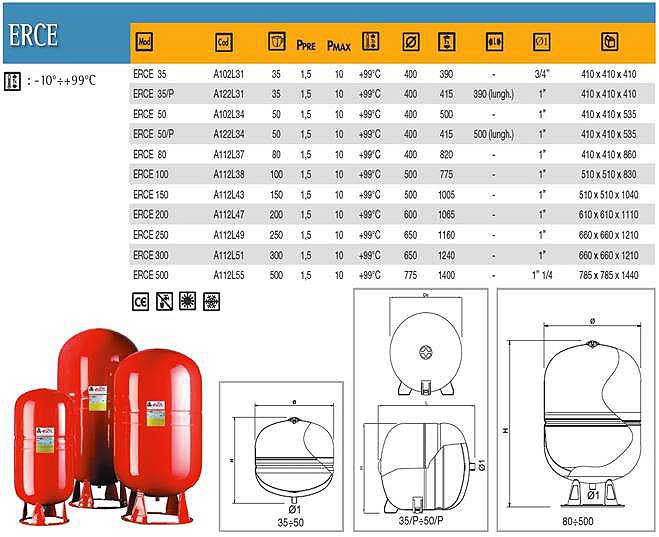

Разнообразие объемов расширительных баков

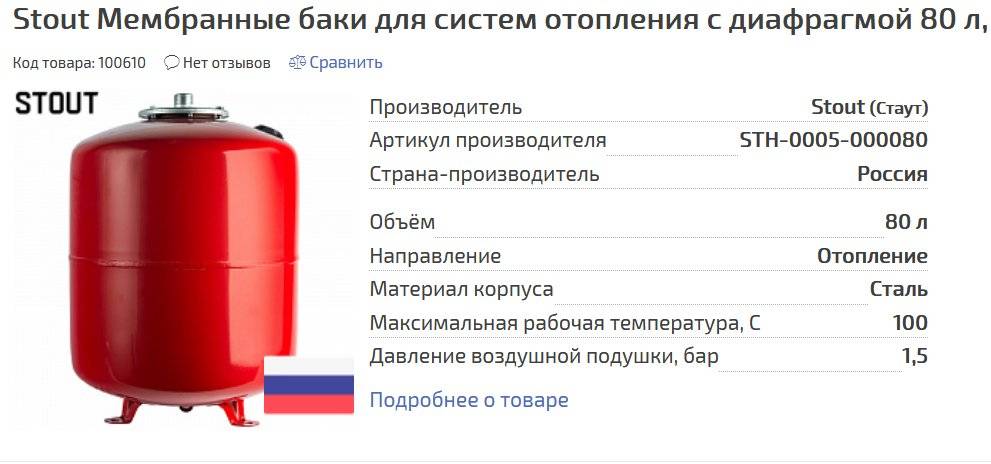

Советы по выбору:
Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.
В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.
Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

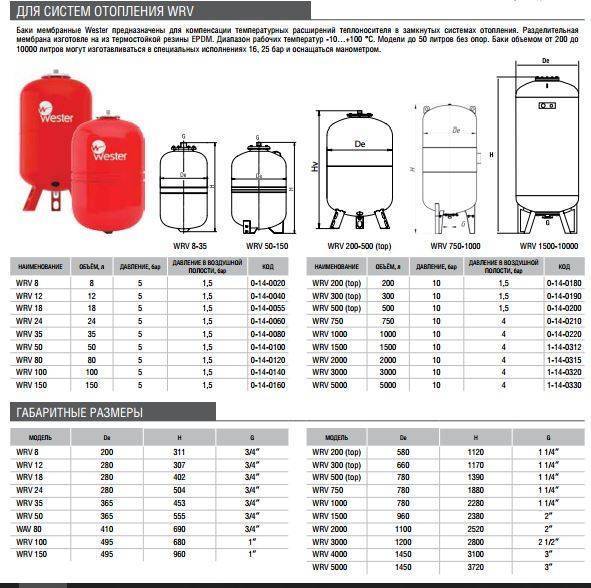

Мембранные расширительные баки для систем отопления Wester
membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить | Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C – Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука. – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара. – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%. – Расширительные баки комплектуются сменной мембраной. – Температурный режим работы – от -10 °С до +100 °С – Срок службы – 100 000 циклов. – Цвет корпуса – красный. |
| Характеристики и цены >>> |
| Наименование | Стоимостьс НДС, руб. | В наличиина складе | |
|---|---|---|---|
| Мембранный бак для отопления Wester WRV8 | 1 391,00 | Купить Мембранный бак для отопления Wester WRV8 | |
| Мембранный бак для отопления Wester WRV12 | 1 073,00 | Купить Мембранный бак для отопления Wester WRV12 | |
| Мембранный бак для отопления Wester WRV18 | 1 173,00 | Купить Мембранный бак для отопления Wester WRV18 | |
| Мембранный бак для отопления Wester WRV24 | 1 343,00 | Купить Мембранный бак для отопления Wester WRV24 | |
| Мембранный бак для отопления Wester WRV35 | 2 199,00 | Купить Мембранный бак для отопления Wester WRV35 | |
| Мембранный бак для отопления Wester WRV50 | 2 624,00 | Купить Мембранный бак для отопления Wester WRV50 | |
| Мембранный бак для отопления Wester WRV80 | 3 832,00 | Купить Мембранный бак для отопления Wester WRV80 | |
| Мембранный бак для отопления Wester WRV100 | 5 508,00 | Купить Мембранный бак для отопления Wester WRV100 | |
| Мембранный бак для отопления Wester WRV150 | 8 325,00 | Купить Мембранный бак для отопления Wester WRV150 | |
| Мембранный бак для отопления Wester WRV200 (top) | 12 367,00 | Купить Мембранный бак для отопления Wester WRV200 (top) | |
| Мембранный бак для отопления Wester WRV300 (top) | 15 114,00 | Купить Мембранный бак для отопления Wester WRV300 (top) | |
| Мембранный бак для отопления Wester WRV500 (top) | 29 572,00 | Купить Мембранный бак для отопления Wester WRV500 (top) | |
| Мембранный бак для отопления Wester WRV750 | 67 580,00 | Купить Мембранный бак для отопления Wester WRV750 | |
| Мембранный бак для отопления Wester WRV1000 | 90 664,00 | Купить Мембранный бак для отопления Wester WRV1000 |
Комплектация и принцип работы
Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.
Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.
Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.
Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.
Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).
Преимущества фланцевой модели
К преимуществам фланцевых приборов можно отнести следующие характеристики:
- выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
- возможна замена мембраны при ее повреждении;
- горизонтальный и вертикальный монтаж прибора.
Подбор устройства согласно расчету
Перед тем как приступить к расчету мембранника, нужно знать, что чем больше объем отопительной системы и выше максимальный температурный показатель теплоносителя, тем большего объема должен быть сам бак.
Существует несколько способов, по которым проводят расчет: обращение к специалистам в бюро по проектированию, проведение расчетов самостоятельно по специальной формуле или расчет при помощи онлайн калькулятора.
Формула
Расчетная формула выглядит так: V = (VL x E) / D, где:
- VL – объем всех магистральных деталей, включая котел и остальные нагревательные приборы;
- Е – коэффициент расширения теплоносителя (в процентах);
- D – показатель эффективности мембранника.
Определение объема
Самый простой способ определения среднего объема отопительной системы – по мощности обогревательного котла из расчета 15 л/кВт. То есть, при мощности котла 44 кВт объем всех магистралей системы будет равен 660 л (15х44).
Если в трубы залит антифриз, то прибегают к такому расчету:
- 10% — 4% х 1,1= 4,4 %;
- 20% — 4% х 1,1= 4,8% и т.д.
Показатель эффективности (D) основан на начальном и наибольшем давлении в системе, а также стартовом давлении воздуха в камере. Предохранительный клапан всегда настраивается на максимальное давление. Чтобы найти значение показателя эффективности, нужно провести следующий расчет: D = (PV — PS)/(PV+1), где:
- PV – максимальная отметка давления в системе, для индивидуального отопления показатель равен 2,5 бар;
- PS – давление зарядки мембранника обычно составляет 0,5 бар.
Теперь осталось собрать все показатели в формулу и получить окончательный расчет:
- VL = 15х44=660 л;
- D = (2,5 – 0,5) / (2,5+1) = 0,58;
- E = 4% = 0,04;
- V = (660×0,04) / 0,58 = 45,5 л.
Полученное число можно округлить и остановить свой выбор на модели расширительного бака начиная от 46 литров. Если в качестве теплоносителя будет использована вода, то объем бака будет составлять не менее 15% от вместимости всей системы. Для антифриза этот показатель равен 20%. Стоит отметить, что объем прибора может быть несколько больше расчетного числа, но ни в коем случае, не меньше.
Системы отопления открытого типа и их расширительные баки
Для системы открытого типа компенсаторная ёмкость устанавливается в наивысшей точке контура между котлом и первой батареей. В этом случае если вдруг вода в системе закипела, пар не устремится в радиаторы, а выйдет через патрубок. Так вы избежите образования воздушной пробки.
Для такого размещения, в наивысшей точке контура устанавливается переходник-тройник. К верхней части тройника и подсоединяют трубку, ведущую в компенсатор.
Важно правильно рассчитать объём резервуара, чтобы горячая вода из него не полилась через край
Как рассчитать объём открытого бака
Размеры бака напрямую зависят от количества теплоносителя и температурного режима в помещении. К примеру, для контура, в котором циркулирует 300 л воды потребуется бак в 15 л. Для расчёта нужно просто объём жидкости, залитой в систему, умножить на пятипроцентное расширение. Это самая примитивная формула расчёта, которая, впрочем, вполне подходит для простых систем отопления.
Есть и более правильная, с инженерной точки зрения, формула. Она учитывает не только количество теплоносителя, но и его максимальную температуру. Если у вас в системе вода, то максимальная температура её нагрева – 1000С°, а вода при таком нагреве расширяется только на 2,4%. Так что, при том же объёме в 300 л достаточно 7,2 л резервуара.
Какому расчёту верить? Оптимальный вариант – использовать средний показатель. В нашем случае (15+7,2):2 =11,1 л.

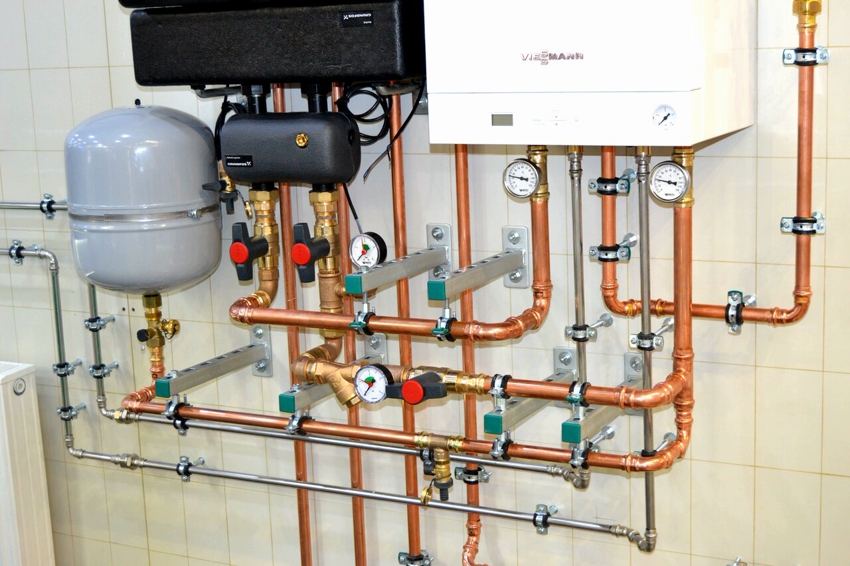

Установка, монтаж и подключение расширительного бака
Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса. 1 — мембранный расширительный бак; 2 — присоединительная запорная арматура и сливной кран; 3 — циркуляционный насос; 4 — кран подпитки

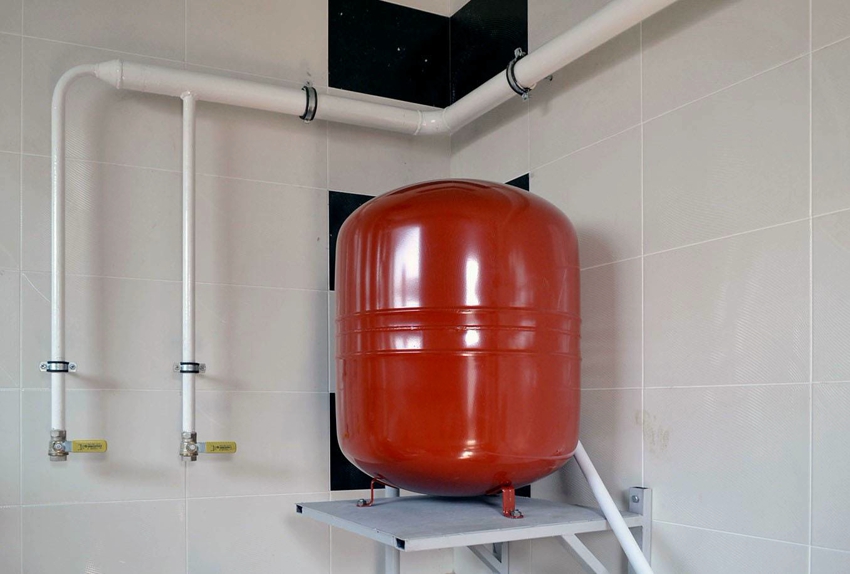

Расширительный бак устанавливают в отапливаемом помещении. Бак размещают в месте, легко доступном для обслуживания. Монтаж производят так, чтобы имелся доступ к воздушному ниппелю, фланцу и присоединительной арматуре.
Рекомендуется расширительный бак устанавливать вертикально, присоединительным патрубком вниз, а воздушным ниппелем вверх.
Расширительные баки небольшого размера обычно крепятся к стене с помощью кронштейна. Детали крепления, как правило, в комплект изделия не входят и заказываются отдельно. Баки большого размера устанавливают на пол, на ножках.
Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса.
Присоединительная арматура для расширительного бака позволяет отключать бак от системы, сливать воду из бака, пломбировать запорный кран.
В месте подключения, на линии к баку необходимо устанавливать запорную арматуру, защищенную от случайного закрывания. Кроме того, следует установить сливной (дренажный) кран для опорожнения бака. Производители баков обычно предлагают специальную присоединительную запорно — дренажную арматуру для своих изделий. Такие комплекты необходимо заказывать отдельно.
Для присоединения бака к обратному трубопроводу следует использовать трубы с внутренним диаметром, равным диаметру присоединительного патрубка бака.
Расширительный бак соединяют с системой отопления после промывки системы.
Встроенный мембранный расширительный бак расположен на задней стенке двухконтурного газового котла
Мембранные расширительные баки иногда встраивают в котлы. Например, двухконтурные газовые котлы, как правило, уже имеют встроенный расширительный бак определенной емкости. Если объем встроенного расширительного бака оказался мал для отопительной системы, то необходимо установить новый бак снаружи перед котлом на обратном трубопроводе. Объем нового бака выбирают как обычно, без учета емкости встроенного бака.
Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

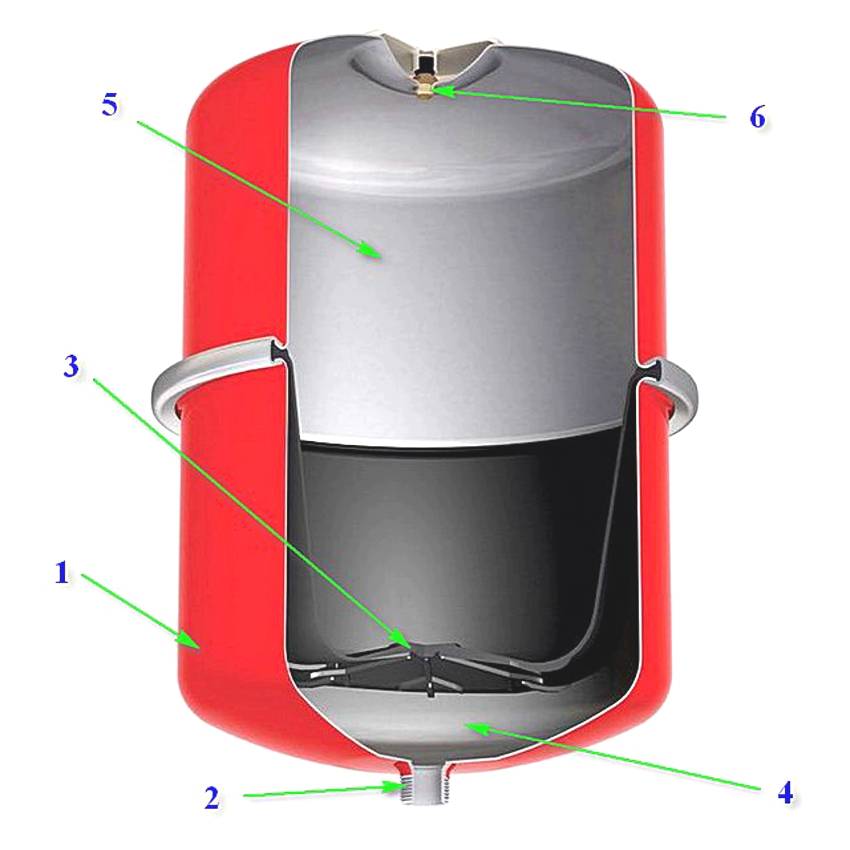

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.
В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

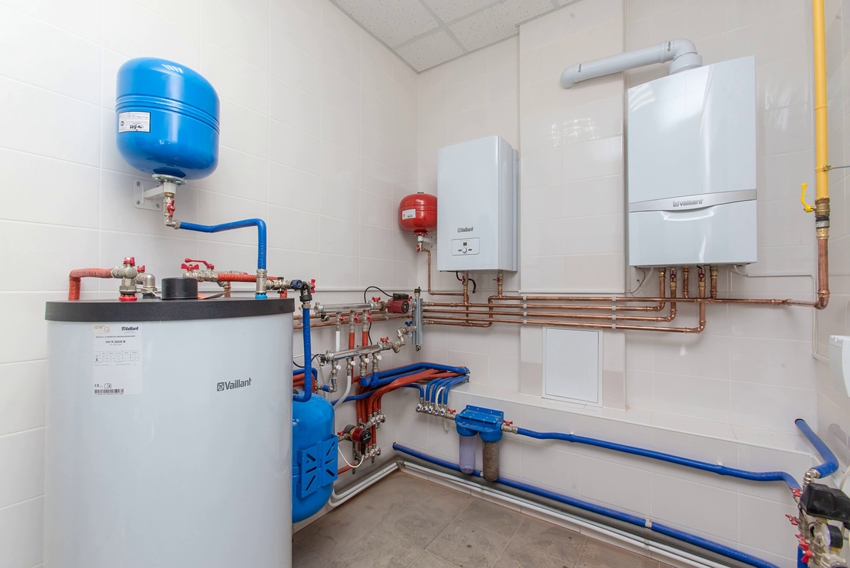

Расширительную емкость устанавливают рядом с котлом отопления
История поиска утечки воды.
Однажды я приехал на объект к заказчику. Нужно было сделать отопление и водоснабжение бани — гостевого домика с бассейном. Там и радиаторы и водяной тёплый пол, и вентиляция и оборудование для бассейна. Короче, если полтянуть еще и смежников, то заказ денежный. Заказчик не душный и не скупой, отлично. Но в начале разговора он спрашивает: Сергей Николаевич, у меня в основном доме такая проблема: всегда расход воды был 25 – 40 кубометров, а последние два месяца почему-то больше ста. Везде в доме сухо. Можете посмотреть в чем причина? И я понимаю: если сейчас найду утечку, то возьму заказ, если не найду, то с позором потеряю.
Мы проверили все краны на потребители – закрыты, посудомойка и стиральная машина – выключены, в унитазах не журчит, в саду все краны закрыты. А счетчик крутится. Пошел я от счетчика по трубе холодной воды. Холодная труба, аж с капельками. На этажах – коллекторы к водорозеткам — комнатной температуры.
Только труба к бойлеру холодная, до предохранительного клапана. Сам клапан холодный и в нём слышно шуршание воды. От клапана трубочка для сброса заботливо направлена в канализацию. Тоже холодная и мокрая. То есть предохранительный клапан не держит, и холоднвя вода через него струится прямо в канализацию.
Вы спросите, а причем здесь мембранный бак бойлера. Да вот при чем: Я открутил колпачок ниппеля, нажал на шток, и тишина. Воздуха нет, вытек. Бак должен коспенсировать температурное расширение горячей воды в бойлере при нагревании. Вода при расширении уходит в бак, сжимая его воздушную часть. Если давление и вырастёт, то медленно, и не превысит давление срабатывания предохранительного клапана. А здесь воздух вытек, сжиматься нечему. Весь бак заполнен водой. При нагреве дойлера давление быстро повышается за 6 бар, и клапан срабатывает сбрасывая часть воды. После нескольких десятков таких сбросов предохранительные клапаны часто начинают подтекать. А тут еще заботливые монтажники смонтировали отвод сброса в канализацию. Пользователь вообще не понимает что происходит, чудеса какие-то.
В общем диагностика составила минут пятнадцать. Я сказал, что завтра подъёдет наш монтажник, заменит клапан и подкачает бак. Утечек не будет. Заказ мы получили.
Заказчик попросил еще поставить дополнительный бойлер. Этого, 150 литрового не хватало на заполнение джакузи. Так вон оно что! пазл сложился. Значит частенько приходилось греть бойлер с минимума и до максимума, а это значит, что и вода нагреваясь расширялась максимально. При вытекшем воздухе это неминуемо вызывало запредельное превышение давления и срабатывание сбросного клапана.
Понимаете, насколько важно, чтобы воздуха в баке хватало на мягкую работу системы?
Правила установки расширительного бака закрытого типа
Установка мембранного расширительного бака должна осуществляться строго по инструкции. Емкость предварительно нельзя разбирать или открывать. Бак монтируется в любом удобном месте, комфортном для обслуживания и настройки. Емкость устанавливается до разветвления системы.
Согласно инструкции выполняется подключение к расширителю всех коммуникаций. После него следует смонтировать манометр. На входе в бак в обязательном порядке устанавливается обратный клапан.
Многие рекомендуют устанавливать расширительный бачок на отопление таким образом, чтобы подводящая труба находилась сверху, а камера с воздухом – внизу. В этом случае воздух будет легче удаляться из-под мембраны. Однако опытные специалисты настаивают на том, что бак следует расположить таким образом, чтобы подводящая труба находилась внизу. Такой вариант позволит продлить период эксплуатации емкости в случае повреждения мембраны, поскольку воздух будет проникать в теплоноситель медленнее.
Устанавливать расширительный бак нужно на самой высокой точке системы
Функции расширительного бака
Согласно законам физики, вода при нагревании на 10 градусов, увеличивается в объёме на 0.3%.
Для небольшого количества воды это явление малозаметное, но для тонны или нескольких тонн, которые находятся в отопительной системе, это существенный показатель.
Появление дополнительного объёма воды может повлиять на состояние труб отопления или даже привести к их повреждениям. Для предупреждения такой ситуации устанавливается расширительный бак.
Его функции состоят в следующем:
- Удаляет из системы излишек воды при её нагревании.
- Обеспечивает необходимое давление и предотвращает его скачкообразные повышения (гидроудары).
- Удаляет из отопительной системы воздух, который действует на неё разрушительно.
Воздух, изначально растворенный в воде, при её нагревании начинает активно выделяться (при высокой температуре показатель достигает 90%). Вместе с теплоносителем этот воздух перемещается к баку, где скапливается, а затем выводится вовне.
Расширительные бачки открытого типа
Конструктивной особенностью расширителей открытого типа является контакт теплоносителя с атмосферой. Циркуляция в системах с расширителем этого типа конвекционная. При нагреве объем жидкости растет, его избыток поглощается резервуаром емкости.
При падении температурных показателей жидкость возвращается обратно самотеком, под действием гравитации.
Из-за нулевого давления в баке, устройство не требует прочной металлической конструкции, поэтому:
- в изготовлении корпуса применяется любой металл;
- может использоваться готовая емкость из термостойкого пластика;
- не принципиальной является форма резервуара.
В дачных домиках такое оборудование может быть собрано из подручных средств. В качестве емкости можно использовать пластиковую канистру или бочку, оборудованную приемным патрубком и выводом для перелива.
Расширители открытого типа могут быть изготовлены в форме прямоугольного бака с негерметичной крышкой на верхней плоскости
Внешне это обычный металлический бак, верхняя плоскость которого снабжена отверстием для обслуживания и добавления жидкости. Защиту от засора обеспечивает негерметичная крышка. В нижней части или на боковой плоскости предусмотрены крепежные узлы.
Галерея изображений
Фото из
Расширительный бачок в отопительной схеме
Открытый сосуд для сбора излишков теплоносителя
Простейший вариант расширителя
Емкость со свободной возможностью испарения
Открытые системы отопления применяются в малоэтажных строениях, где объем теплоносителя и протяженность отопительных коммуникаций сравнительно невелики.
Требования к установке несложные:
- расширитель ставится на максимуме высоты, на линии подачи;
- подача подключается к баку через патрубок;
- для стока избытка жидкости выполняется врезка перелива выше расчетного уровня.
Чтобы обеспечить циркуляцию самотеком, для монтажа рекомендуется использовать трубы увеличенного сечения.
Открытую конструкцию ставят в верхней точке, откуда жидкость стекает самотеком
Обычно бак стараются монтировать в отапливаемом помещении, обустроенном утепленном чердаке, а если это невозможно, то емкость потребуется утеплить. Наличие утеплителя не допустит промерзания жидкости и потери работоспособности системы.
