Теория и практика обжима кабеля с разъёмом RJ-45

Как облегчить монтаж витой пары: секреты из практики

Стоит отметить еще несколько хитростей монтажа витой пары:

Чтобы измерить 1 метр кабеля, не нужно искать на нем маркировку. Длина 1 метр — это расстояние от кончиков пальцев до противоположного плеча на линии груди человека среднего роста.
Оболочка кабеля должна накладываться друг на друга и обжиматься в разъеме. Это помогает предотвратить случайный разрыв разъема. Если вы сняли слишком много обшивки, попробуйте растянуть оставшуюся часть

Обратите внимание, что это не всегда работает на кабелях с более толстой оболочкой.
При установке разъема для витой пары убедитесь, что все провода вставлены в разъем до упора. Зазоры приводят к плохому контакту.

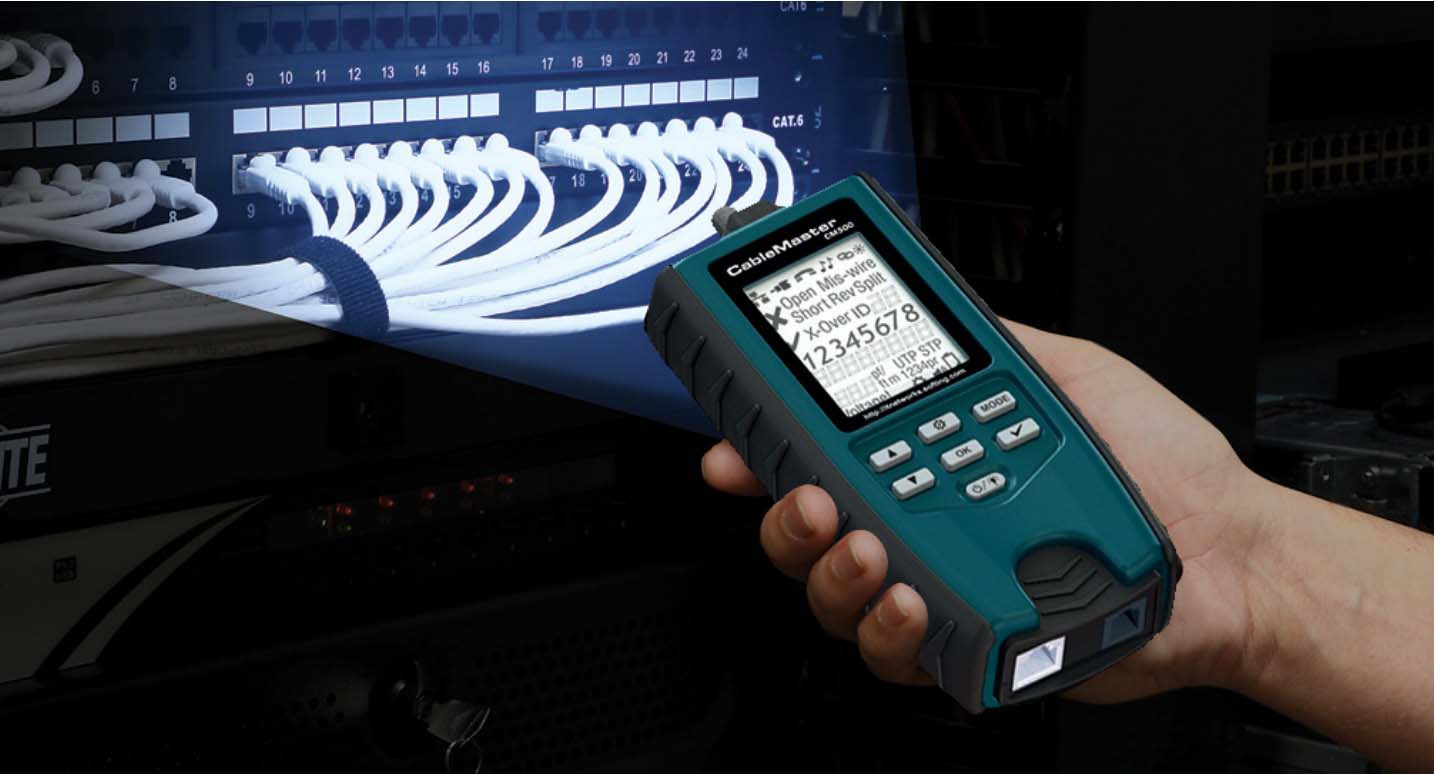

Для проверки качества монтажа разъемов используйте тестеры витой пары

Часто достаточно самых простых моделей. Более современные устройства позволят вам собрать как можно больше информации и даже составить небольшой отчет.

Тестер витой пары LAN: усовершенствованная модель от Softing

Если ситуация требует витой пары кабельных проводов, стоит приобрести специальный инструмент — обжимной коннектор

В отличие от плоскогубцев, они не повреждают разъемы и значительно ускоряют процесс сборки.
При обжиме кабеля FTP/STP с экранированными разъемами витой пары рекомендуется сначала подготовить кабели к монтажу, как для кабеля UTP, а затем отрезать другую часть оболочки и обжать экран.
Обратите внимание, что хотя сечение жилы кабеля витой пары составляет примерно 0,5 мм, она может использоваться в качестве проводника только в слаботочных системах. Использование кабеля витой пары для питания активных устройств строго запрещено.

Набор инструментов для витой пары

И последнее замечание. Если вам часто приходится работать с медной витой парой — сделайте свой собственный набор инструментов или возьмите готовый набор инструментов системного администратора. Вы можете использовать готовый набор или построить свой собственный.

Подготовка к обжиму витой пары

Обжим витой пары требует предварительной подготовки кабеля. Зачистку конца производят на 1,5 длины самого коннектора (около 7 см). При этом нужно проявлять аккуратность, чтобы не нарушить целостность жильной оболочки.

Пары проводников имеют разные цвета и свиваются в определенном порядке. Их раскручивают так, чтобы защищенная оболочкой часть кабеля осталась в прежнем виде, чтобы сохранить устойчивость к помехам на всем протяжении изделия

Также важно распределить проводники по цветам

Специнструмент для работы

Кримпер

Для зажима проводов в коннекторе применяются специальные клещи – кримпер. Они имеют сходство с пассатижами, но в рабочей зоне у них предусмотрено гнездо для интернет-разъема. В него вставляют коннектор с размещенными в соответствии со схемой проводниками и сжимают ручки до щелчка. Если покупать специальный инструмент нет желания, можно произвести обжим и отверткой с кусачками.

Если в наличии есть стриппер, он тоже будет полезен для процедуры. Этим инструментом можно подрезать кабель и снимать с него изоляцию.

Также будет полезно иметь приспособление для проверки качества сигнала и выявления короткого замыкания. Производят ее, когда кабель уже обжат. Лучше применять для этого тестер для витых пар. Подойдет для процедуры и привычный мультиметр.

Как отремонтировать или поменять штекер на сетевом кабеле

Случается и то, что приходится заменять штекер на кабеле и чинить его. Воспользоваться можно отверткой. Сразу стоит сказать, что при некачественном обжиме будут регулярно происходить сбои и потеря сигнала, разрыв соединения. Сделать монтаж можно следующим образом:

1. Снять изоляцию кабеля и раскрутить все жилы, находящиеся внутри него;
2. Отмерить расстояние по всему корпусу штекера так, чтобы проводки доходили до контактов, а внешний слой изоляции кончался в самом коннекторе для большей надежности;
3. Установить кабель и зафиксировать все жилки по каналам контактов;
4. Зажать фиксацию и «утопить» контакты штекера в жилки.
5. Проверить кабель на работоспособность.

Как проверить на исправность интернет кабельЕсли кабель вдруг перестал работать, то нужно разобраться с причинами этой неисправности. Вариантов тут не много:

• Жилки кабеля не касаются контактов в штекере;
• Штекер плохо контактирует со слотом сетевой платы;
• Произошел внутренний разрыв кабеля.

Вторую причину рассматривать долго и не нужно, так как она не связана с неисправностью кабеля. Гораздо больший интерес представляют первый и третий случаи. Самая главная проверка — мультиметром или тестером, то есть прозвон. Также прозвонить можно и каждый отдельный проводок. Делается это следующим образом. Один щуп прибора устанавливается на одну часть кабеля, а другой на — на вторую. Поочередно происходит подача напряжения на каждую жилку. Неисправность, если она заключалась в разрыве, тот час же будет найдена. Если с кабелем все нормально, то, скорее всего, отошли контакты в самом штекере. Собрать его заново или купить новый и выполнить зажим можно любым из способов, описанным выше.

Тепеь понятно, как правильно соединить интернет кабель, как его зафиксировать в штекере коннектора. Сделать это достаточно просто, используя при этом даже не специальные приборы, а простые плоскогубцы или отвертку. Чинить проблемные провода лучше с использованием мультиметра.

При использовании материалов в любой форме прямая ссылка на сайт обязательна

Источники

• https://lanportal.ru/lan/kak-obzhat-setevoj-kabel.html
• https://rusenergetics.ru/provoda-i-kabeli/kak-obzhat-internet
• https://ros-it.biz/obslujivanie-kompyuterov-v-ofise/lokalnye-seti-v-ofise/instrukciya-po-raspinovke-i-objimu-8p8c-chasto-nazyvayut-rj45
• https://sovet-ingenera.com/elektrika/wires/kak-obzhat-internet-kabel.html
• https://domamaster.net/obzhim-vitoj-pary-sxema/
• https://lanportal.ru/lan/poryadok-obzhima-vitoj-pary.html
• https://ichip.ru/sovety/ekspluataciya/kak-obzhat-internet-kabel-v-domashnih-usloviyah-679872
• https://WiFiGid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
• https://help-wifi.com/poleznoe-i-interesnoe/kak-obzhat-setevoj-kabel-bez-instrumenta-otvertkoj/

Янв 25, 2021

Разъем RJ45 распиновка

Разъем RJ45 обычно используется для подключения сетевых карт концентраторов к кабелям 10base-T и 100Base-TX в сети. RJ45 — это стандартный тип физического разъема для сетевых кабелей. Разъем RJ45 представляет собой 8-контактный модульный разъем с 8 контактами, используемый для подключения компьютеров через локальную сеть с помощью концентраторов. На сетевых картах пара 1-2 является передатчиком, а пара 3-6 — приемником. Две другие пары не используются. Перекрестные кабели используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штифты обычно соединяются по прямой линии как вперед, так и крест-накрест. Первоначально они использовались в качестве стандарта только для телефона, но позже были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждая из которых состоит из однотонного провода и полосы того же цвета. Для разъема RJ-45 существует два стандарта: T-568A и T-568B. Хотя имеется 4 пары проводов, 10BaseT / 100BaseT Ethernet использует только 2 пары: оранжевую и зеленую. Два других цвета (синий и коричневый) можно использовать для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A на обоих концах).

Цветная схема T-568A

1 Бело-зеленый.

2 Зеленый.

3 Бело-оранжевый.

4 Синий.

5 Белый и синий.

6 Оранжевый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

Цветная схема T-568B

1 бело-оранжевый.

2 апельсина.

3 Бело-зеленый.

4 Синий.

5 Белый и синий.

6 Зеленый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема rj-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Разворачиваем пары и выравниваем пряди в следующей последовательности (сверху вниз):
   1. Белый Апельсин,
   2. апельсин,
   3. белый зеленый,
   4. синий,
   5. синий белый,
   6. зеленый,
   7. бело-коричневый
   8. коричневый.
2. Выравниваем провода ровно в одной плоскости и отрезаем лишнюю длину пар так, чтобы примерно 1 сантиметр был не больше внешней изоляции.
3. Берем нитку в левую руку так, чтобы бело-оранжевая нить была дальше от вас, а коричневая — ближе к вам. Проверяем последовательность проводов по схеме в пункте 1.
4. Берем разъем 8P8C в правую руку с зажимом внизу и вставляем провод в разъем так, чтобы каждый провод попадал в отдельную ячейку. Всего 8 ячеек.
5. Опять же проверяем правильность расположения проводов, описанных в пункте 1.
6. Вставляем коннектор в обжимной инструмент. Вдавите провод до упора, чтобы все провода были глубже зубцов контактов разъема. И когти аккуратно стягиваем.
7. Так же все повторяем со вторым концом нити. Похоже.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Типы витой пары

• UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
• FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
• STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
• SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
• S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Пошаговые действия обжима RJ45

Как обжать коннектор RJ45? Подробно описана последовательность действий с разъемом:

1.      Отрезание кабеля.

В оставлении запаса кабельного шнура нет необходимости, поэтому с помощью специальных кусачек или кримпером нужно отрезать материал необходимой длины. Если таких нет, то можно отрезать ножом или обычными ножницами.

2.      Снятие наружного слоя изоляции.

Для этого нужно отступить от конца кабеля примерно на 2-4 см, затем сделать при помощи стриппера надрез на наружной изоляции

Или при помощи ножниц, осторожно, чтобы не повредить провода, делайте надрезы на наружной изоляции. После этого осторожно снимается оболочка

Второй способ снятия изоляции при помощи нейлоновой нити. Помимо кабельного проводника под изоляцией проложена нейлоновая нитка.

Нейлоновая нить используется для снятия изоляции

Нужно немного разрезать изоляционную оболочку ножом или с помощью ножниц. Потом, стараясь не повредить изоляцию, защищающую внутренние провода, за нитку надо потянуть с усилием, достаточным для разрыва внешнего слоя.

Тянем за нить и разрезаем изоляцию

Рекомендуется порвать приблизительно 2-3 см. После этого отрезается лишняя изоляция.

Отрезаем ножницами 2-3 см изоляции

Для обрезки оболочки опытные электромонтажники не пользуются инструментами. Если он окажется острым, высока вероятность повреждения изоляции самих проводников. Исключение составляют качественные и дорогие клещи, специально предназначенные для RJ45 обжима.

1. Подравнивание проводников в разъеме RJ45.

С этой целью нужно отступить от края внешней изоляционной оболочки примерно на 1,0 -1,3 см. Затем отрезаются провода с помощью кусачек или ножниц. Резать надо точно перпендикулярно оси витой жилы

Обращайте внимание на то, чтобы разноцветные кончики оказались после резки одинаковой длины

1. Вставка проводников.

Провод вставляется в коннектор одним концом, затем продвигается до самого упора.

Вставка проводников в коннектор rj-45

5.      Обжатие коннектора RJ45.

Как обжать кабель RJ45? Для этого надо вставить коннектор с проводниками в разъем RJ кримпера, маркированный 8Р. Затем элемент сжимается до появления характерного щелчка.

Обжимаем с помощью клещей коннектор RJ45

6.      Проверка крепления разъема RJ45.

Чтобы убедиться в надежности распиновки проводов, надо слегка потянуть провод. Должно появиться чувство, будто пытаетесь достать проводники из гнезда коннектора. Если сделана правильная обжимка разъема, жилы провода будут сидеть довольно прочно, просто так выдернуть не получится. Сильное усилие прикладывать не рекомендуется.

7.      Тестирование распиновки интернет кабеля.

В конце всех действий проверяется готовый патч-корд на предмет его исправного функционирования. Для этого коннекторы вставляютсяв гнезда тестера, затем при включенном состоянии прибора, надо следить за индикатором. Если все зажимы выполнены корректно, система в порядке, огоньки загораются зеленым светом (попарно). В том случае, если индикации совсем не появляется на экране, либо загорается красный свет, значит, есть неисправность. Если такое случилось, процедура RJ45 распиновки повторяется по новой.

Немного теории

Название разъема RJ-45, к которому привыкли многие, на самом деле является ошибкой, поскольку сам разъем называется 8P8C (8 позиций, 8 контактов) и фактически является универсальным, а «RJ-45» — это название стандарта для обеих частей разъема (вилки и розетки) и схемы их подключения. Самое главное, что не все контакты могут быть использованы для соединения, а порядок отдельных проводов может меняться в зависимости от назначения получаемого кабеля.

Сам кабель также известен как витая пара. Он бывает двух типов, в зависимости от количества жил — отдельных проводов, помещенных внутрь общей изоляции:

• 4 жилы — более дешевый тип, рассчитанный на пропускную способность не более 100 Мбит/с. Благодаря своей низкой стоимости он используется большинством провайдеров интернет-услуг.
• 8 жил — дорогостоящий, обеспечивает скорость соединения до 1 000 Мбит/с и обычно используется для установки высокоскоростных сетей.

Кабели витой пары изначально не имеют разъемов (если, конечно, речь не идет о готовых патчкордах), и в различных случаях может потребоваться их установка (обжим):

• при самостоятельном изготовлении коммутационного шнура необходимой длины,
• замена старого разъема, пришедшего в негодность, например, из-за повреждения одного из проводов интернет-кабеля, входящего в квартиру.

Учитывая это, стоит рассмотреть, как обжимать оба типа коннекторов для интернета — с 4 и 8 жилами. Поэтому вам понадобится кусок кабеля витой пары соответствующей длины и несколько новых разъемов RJ-45 для работы.

Распиновка RJ-45 по цвету на 8 жил (4 пары до 1000 Мбит/с)

Существует 2 схемы обжима:

• От компьютера к компьютеру. Такая схема позволяет объединить 2 компьютера в сеть напрямую. В локальных сетях, где больше 2х компьютеров использовать невозможно!
• От компьютера к сетевому коммутатору

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Раскручиваем пары и выстраиваем провода в такой последовательности (с верху в низ):

1. Бело оранжевый,
2. оранжевый,
3. бело-зеленый,
4. синий,
5. бело-голубой,
6. зеленый,
7. бело-коричневый,
8. коричневый.

Рассматривать схему подключения 2х компьютеров напрямую не вижу смысла, т. к. сетевое оборудование сейчас очень доступно. За 400р. можно купить сетевой коммутатор на 5 гнезд.

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый. 2 Зеленый. 3 Бело-оранжевый. 4 Синий. 5 Бело-синий. 6 Оранжевый. 7 Бело-коричневый. 8 Коричневый.

Также распиновка продублирована на картинке ниже.

Цветная схема T-568B

1 Бело-оранжевый. 2 Оранжевый. 3 Бело-зеленый. 4 Синий. 5 Бело-синий. 6 Зеленый. 7 Бело-коричневый. 8 Коричневый.

Также распиновка продублирована на картинке ниже.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле.» data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=» «>

1 комментарий

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость, достаточно высокая надёжность (ломаться попросту нечему).

Недостатки: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически , в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций:

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать, это хоть немного защитит соединения от внешних наводок и иных сложностей.

Схемы распиновки 8P8C

Для подключения ПК к коммутационным устройствам

Оконцевание кабелей, предназначенных для подключения компьютеров к коммутационным устройствам (свитчам, концентраторам или роутерам), может осуществляться по двум схемам, известным как схема A и схема B. В своё время данные схемы были позаимствованы из американского стандарта TIA/EIA-568, регламентирующего построение телекоммуникационных структурированных кабельных систем в зданиях.

Схема A была рекомендована ещё в первой версией данного стандарта, а потому получила наибольшее распространение в США. В Европе же и, в частности, в России наибольшее распространение получила схема B.

Данные схемы равнозначны, но в пределах одной локальной сети, во избежание путаницы и возможных ошибок, следует использовать только какая-то одну из них. Кабель, оконцованный по любой из этих схем, принято называть прямым (straight through cable), поскольку оба конца такого кабеля имеют одинаковую распиновку.

Примечание: При соединении коммутационных устройств между собой необходимо предварительно ознакомится с инструкциями на данные устройства. Если соединение концентраторов или свитчей производится через порты Uplink, то выполняется оно прямыми кабелями. А вот для соединения без использования портов Uplink иногда может потребоваться перекрёстный кабель, речь о котором пойдёт далее.

Кстати, если на одном из концов кабеля планируется установка розеток, разводка и заделка проводов внутри розеток по любой из указанных схем производится согласно имеющейся там этикетке (см. рис. ниже).

Для сетей 10BASE-T

Особенностью «десятимегабитных» сетей, то есть сетей, работающих по технологии 10BASE-T, является то, что из четырёх пар проводников кабеля UTP в работе задействованы только две пары: оранжевая и зелёная. Поэтому для подключения компьютеров в таких сетях в целях экономии нередко использовался двухпарный кабель, расцветка проводов в котором могла быть несколько иной.

Схему обжима контактов, показанную на рисунке ниже, до недавнего времени использовали, например, электромонтёры Ростелекома при подключении роутера абонента к коммутатору в подъезде. Да и для внутренней разводки по квартире использовался всё тот же двухпарный кабель и та же схема. Насколько мне известно, только во второй половине 2019 года во все районные узлы связи был спущен приказ, предписывающий использовать при монтаже исключительно четырёхпарный кабель.

Для подключения ПК к ПК

Для непосредственного соединения между собой двух компьютеров без коммутирующих устройств до недавнего времени использовался так называемый перекрёстный кабель (crossover cable). Особенностью данного кабеля является то, что обжим контактов с одной стороны кабеля осуществляется по схеме A, а с другой — по схеме B.

Надо заметить, что необходимость в таком кабеле в настоящее время может возникнуть только в том случае, когда соединяемые компьютеры имеют «стомегабитные» сетевые карты (то есть, если ПК довольно старые). Современные «гигабитные» сетевые карты обладают функцией Auto MDIX, которая позволяет соединять компьютеры с помощью любого типа кабеля.

Как правильно обжать кабель

Для обжима кабеля традиционно используется специальный инструмент — плоскогубцы. Внешне это клещи для опрессовки со специальными гнездами для разъемов.

ФОТО: skomplekt.com Самый популярный инструмент для нетворкинга

Для начала нужно удалить изоляцию с кабеля UTP. Для этого на гибочном станке обычно есть специальный механизм. Но можно снять утеплитель и вручную, с помощью подручных средств. Желательно обрезать провода так, чтобы они были одного размера примерно на 1,5 см, также в этом случае может пригодиться гибочный станок, который часто оснащен кусачками. Равномерно обрезанные нити укладываются согласно требуемой схеме распиновки.

ФОТО: radiolubitel.net Разъем — это полуфабрикат, который нужно лишь немного поработать, вставив внутрь кабель

А потом они вставляются в разъем, каждый на своем месте. После этого устройство со скрытыми проводами вставляется в гнездо захвата и фиксируется ручками. В процессе обжима металлические штыри разъема проникают в провода, обеспечивая надежный контакт. А пластиковый фиксатор зафиксирует кабель в изоляции, закрепив его еще больше. Эту же операцию необходимо повторить для другого конца кабеля. Все, кабель обжат.
