Калькулятор окраски труб
Любые трубопроводы нуждаются в определенной защите – это аксиома. Одним из способов выполнения такой технологической операции является окрашивание поверхности – как наружной, так и внутренней. Что касается магистральных и других наружных сетей, это выполняется для защиты наружной поверхности металлических изделий от коррозии, поскольку коррозиестойкие материалы для них не используются по причине высокой стоимости.
Разумеется, такая операция стоит не дешево. Но сегодня время на смену металлическим изделиям приходят продукты из пластика, которые защищать не нужно. Их используют даже для трубопроводов высокого давления.
Как произвести расчет?
Рассчитываем сечение
Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:
Sн= π Rн^2, (1)
где Rн – наружный радиус трубы, равен половине наружного диаметра.
Таким образом, мы определим площадь круга, образованного наружным диаметром.
Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:
Rвн=Rн-?, (2)
где? – толщина стенки трубы.
Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:
Sсеч=Sн?-S?вн.
Все действия можно свести в упрощенную формулу определения площади сечения:
Sсеч=? (?D_н/2?^2- ??/2?^2).
В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.
Sсеч=3,14 (?1/2?^2- ?0,01/2?^2)=0,75 м^2.
Производим расчет площади внешней поверхности
Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.
Тогда площадь развертки трубы будет вычисляться по формуле:
S=? D_н L_тр,
где Lтр – длина трубы.
В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.
S=3,13 1 10000=31416 м^2.
Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.
Тогда формула примет вид:
S=? ?(D?_н+?2 ??_(в)) L_тр,
где?_в-толщина слоя минеральной ваты.
В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.
Производим расчет площади внутренней поверхности
Для начала необходимо определиться, для чего такой расчет следует проводить. Чаще всего он нужен при расчете гидродинамики движения теплоносителя в трубе. Внутренняя поверхность трубы является местом, где вода при её движении соприкасается с трубой. Таким образом, возникает гидравлическое сопротивление, которое необходимо учитывать при расчете сети коммуникации.
Необходимо помнить ряд следующих нюансов:
- При увеличении диаметра трубопровода снижается гидравлическое трение теплоносителя о стенки труб. Поэтому при большом диаметре и длине водопровода гидравлическое сопротивление трубы потоку воды можно не учитывать.
- Качество поверхности, её шероховатость, оказывает большое значение на величину гидравлического сопротивления. При этом такое влияние сильнее, чем зависимость сопротивления от площади поверхности внутренней стенки трубопровода. Так, полиэтиленовая труба обладает меньшей шероховатостью нежели ржавая металлическая. Поэтому величина гидравлического сопротивления в пластиковой трубе будет меньшей.
- Если в качестве материала для изготовления трубы применяется неоцинкованная сталь, то площадь поверхности внутренней стенки меняется во времени. На стенках такого трубопровода постепенно откладываются ржавчина и минеральные отложения. Как результат – происходит уменьшение внутреннего диаметра трубы и увеличение величины гидравлического сопротивления. Такой эффект необходимо учитывать при проектировании водопровода из стали.
S=? ?(D?_н-2 ?) L_тр.
В качестве примера рассчитаем трубу, диаметр которой равен одному метру, а толщина стенки – 10 мм.
S=3,14 (1-2 0,01) 10000=30788 м^2.
Заключение
Итак, приведенные в статье расчеты не являются сложными и доступны любому человеку. Они пригодятся при проектировании собственного трубопровода. Чтобы возведенная коммуникация соответствовала ожиданиям о её работоспособности, предложенные расчеты следует производить в обязательном порядке.
Сегодня нам предстоит небольшой экскурс в школьные программы геометрии и физики. Мы вспомним, как вычисляется площадь поперечного сечения трубы и ее внутренний объем. Кроме того, нам предстоит выяснить, как изменения диаметра трубопровода действуют на давление в потоке жидкости. Итак, в путь.

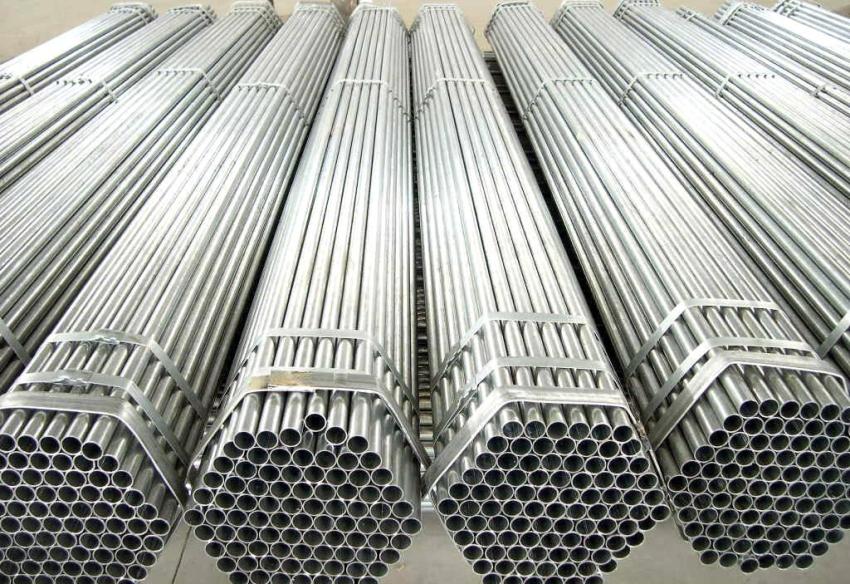

На фото — водогазопроводные трубы. Нам предстоит научиться вычислять их внутреннее сечение.
Обмер крупного изделия рулеткой, линейкой, штангенциркулем и без него
- LiveJournal
- Blogger
Обмер крупного изделия потребует тщательных расчетов Трубу с солидными габаритами обмерить несложно. Для этого определяют окружность посредством рулетки либо шнура и находят диаметр заготовки по формуле D = L/число Пи. Первое значение – это диаметр трубы, второе – окружность. К примеру, окружность составляет 35,2 см, тогда D равняется 11, 2 сантиметра или 112 мм (35,2:3,14). Что делать при полной недоступности элемента
Не найден доступ к трубам? Обмеры осуществляют методом копирования. Небольшой объект с известными габаритами приставляют к поверхности изделия и фотографируют. По полученному фотоснимку производят вычисления. Видимая толщина элемента определятся до миллиметра. Подсчеты переводят в реальный размер, ссылаясь на масштаб съемки. Диаметр труб необходимо измерять с большой точностью, так как от этого показателя зависят многие функции трубопроводных коммуникаций.
Порядок расчета
Начинать расчет диаметра трубы для отопления надо с прорисовки схемы. Надо начертить план каждого этажа здания и отразить на нем все ветви системы. Это все делается в виде эскиза, от руки, а чтобы вам было лучше понятно, лист бумаги возьмите побольше. Когда схема готова, представьте себе абстрактную картинку, где горячая вода из котла растекается по трубопроводам и несет с собой тепло в каждое помещение. Так вот, наши трубы должны пропустить достаточное количество этой воды, чтобы тепла хватило на каждую комнату.
Цель расчета – выяснить расход теплоносителя и пропускную способность магистралей, сопоставив ее со стандартными диаметрами труб.
Считать начинаем от самого дальнего помещения, где находится тупик отопительной системы. Массовый расход теплоносителя определяем по формуле:
- G – искомый массовый расход воды, кг/ч;
- Q – количество теплоты, необходимое для обогрева помещения, Вт;
- Δt– разница температур в подающем и обратном трубопроводах, в расчетах всегда принимается равной 20 ºС.
Мы определили массу жидкости, протекающей в нашу комнату, а чтобы выбрать нужный диаметр труб, нужно знать ее объем. Так как вода — горячая с максимальной температурой 80 ºС, то и плотность ее меньше, значит, надо посчитать объемный расход (л/ч), разделив массу на плотность:
Для справки. Плотность воды при температуре 80 ºС составляет 971.6 кг/м3.
Зная объем протекающего теплоносителя, можем вычислить площадь поперечного сечения:
- А – площадь сечения трубы, м2;
- V – объемный расход теплоносителя, м3/ч;
- ϑ– скорость движения воды, м/с.
Далее, диаметр металлопластиковых труб для отопления, как и теплопроводов из других материалов, рассчитывается через формулу площади круга:
Пример. В дальнюю комнату надо подать 3000 Вт теплоты, циркуляция теплоносителя — естественная. Массовый расход получится 0.86 х 3000 / 20 = 129 кг/ч, объемный – 129 / 971.6 = 0.13 м3/ч. Площадь сечения трубы будет: 0.13 / (3600 х 0.3) = 0.00012 м2, а ее диаметр — √4 х 0.00012 / 3.14 = 0.012 м или 12 мм.
Полученную цифру ставим на схеме около дальнего помещения и переходим к следующему, что ближе к котлу. В нем производим такие же вычисления, только надо учесть тот факт, что тепло для обеих комнат поставляется по одной трубе. Поэтому вначале надо сложить тепловую мощность на обогрев этих двух помещений, а результат подставлять в первую формулу вычисления массового расхода теплоносителя. По окончании переходим еще ближе к котлу, складывая теплоту для 3 комнат и так далее.
Если изложенный способ кому-то покажется громоздким, то выбор диаметра труб для отопления производится с помощью готовых таблиц. Однако зачастую представленная в них информация неполная либо дана в такой форме, что обычному домовладельцу трудно разобраться в цифрах. Вот одна из таких таблиц:
Как видите, расчетные диаметры здесь представлены с определенным промежутком, хотя стандартный ряд внутренних размеров идет в таком порядке: ДУ 10, 15, 20, 25, 32, 40, 50 и так далее. Кстати, хорошо заметно, насколько трубы для отопления с естественной циркуляцией получаются большего диаметра, чем когда в системе стоит циркуляционный насос. Чтобы в этом убедиться, достаточно сравнить пропускную способность любого размера труб при скорости теплоносителя 0.3 и 0.7 м/с.
Получив результаты, подбираем трубу по размеру из стандартного ряда, принимая ближайший больший диаметр. Надо учесть, что в обозначении стальных водогазопроводных труб указан внутренний размер изделия, а в электросварных – наружный. Такую же маркировку имеют металлопластиковые, полиэтиленовые и полипропиленовые трубы, поэтому для определения внутреннего диаметра надо от наружного габарита отнять 2 толщины стенок.
Производить расчеты вручную бывает не всегда удобно, процесс отнимает много времени. Для упрощения работы 4 простых формулы, изложенные выше, рекомендуется ввести в Exel и выполнять вычисления с помощью этой программы. Тогда вы будете уверены в полученных результатах и будете точно знать, какие для отопления следует использовать трубы.
Расчет диаметра трубы для водоснабжения и отопления
Основным критерием подбора трубы отопления является ее диаметр. От этого показателя зависит, насколько эффективным будет обогрев дома, срок эксплуатации системы в целом. При малом диаметре в магистралях может возникнуть повышенное давление, которое станет причиной протечек, повышенной нагрузки на трубы и металл, что приведет к проблемам и бесконечным ремонтам. При большом диаметре теплоотдача системы отопления будет стремиться к нулю, а холодная вода будет просто сочиться из крана.
Пропускная способность трубы
Диаметр трубы напрямую влияет на пропускную способность системы, то есть в данном случае имеет значение количество воды или теплоносителя, проходящего через сечение в единицу времени. Чем больше циклов (перемещений) в системе за определенный промежуток времени, тем эффективнее происходит обогрев. Для труб водоснабжения диаметр влияет на исходное давление воды – подходящий размер будет только поддерживать напор, а увеличенный – снижать.
По диаметру подбирают схему водопровода и отопления, количество радиаторов и их секционность, определяют оптимальную длину магистралей.
Так как пропускная способность трубы является основополагающим фактором при выборе, следует определиться, а что, в свою очередь, влияет на проходимость воды в магистрали.
| Расход | Пропускная способность | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ду трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм |
| Па/м – мбар/м | меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 – 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 – 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 – 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 – 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 – 1,000 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 – 1,200 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 – 1,400 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 – 1,600 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 – 1,800 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 – 2,000 | 266 | 619 | 1151 | 2486 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 – 2,200 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 – 2,400 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 – 2,600 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 – 2,800 | 317 | 742 | 1364 | 2970 | 4356 | 8566 | 17338 | 26928 | 54360 |
| 300,0 – 3,000 | 331 | 767 | 1415 | 3076 | 4680 | 8892 | 18000 | 27900 | 56160 |
Факторы влияния на проходимость магистрали:
- Давление воды или теплоносителя.
- Внутренний диаметр (сечение) трубы.
- Общая длина системы.
- Материал трубопровода.
- Толщина стенок трубы.
На старой системе проходимость трубы усугубляется известковыми, иловыми отложениями, последствиями коррозии (на металлических изделиях). Все это в совокупности снижает со временем количество воды, проходящей через сечение, то есть подержанные магистрали работают хуже, чем новые.
Примечательно, что этот показатель у полимерных труб не меняется – пластик гораздо менее, чем металл, позволяет шлаку накапливаться на стенках. Поэтому пропускная способность труб ПВХ остается такой же, как и в день их монтажа.
Способы определения веса стальных электросварных труб
Масса электросварной детали зависит от нескольких факторов. В первую очередь стоит отметить такой показатель, как удельная плотность материала. Безусловно, важную роль играют и геометрические параметры детали. Наиболее важные из них:
- диаметр (для круглых деталей);
- ширина и высота (для профилированного проката);
- толщина;
Универсальный метод определения массы электросварной трубы – использование формул
длина.
Плотность данного материала – постоянная величина, соответствующая числу 7850 м³. Для определения веса электросварных труб применяются такие методы:
- формулы;
- таблицы;
- онлайн-калькуляторы.
Каждый из вышеуказанных способов предполагает получение значения, которое не является идеальным. На итоговый результат, являющийся приблизительным, оказывают влияние некоторые факторы. Например, фиксированная величина плотности (7850 м³) используется для вычисления удельной массы всех разновидностей стальных труб. Однако для каждого типа деталей применяются различные марки стали. Таким образом, фиксированная величина оказывает влияние на конечный результат, который отличается от фактического.
Масса электросварной трубы напрямую зависит от удельной плотности материала
Разница в плотности разных марок стали не сильно ощущается при расчете, если объем партии недостаточно большой. В таблицах стальных электросварных труб вес также является приблизительным. К тому же итоговые результаты, содержащиеся в таблицах, нередко округляются (для удобства).
Еще одна причина приблизительности расчетов заключается в том, что для проведения вычислений применяют идеальные габаритные параметры. Они, как правило, отличаются от фактических, так как не учитывают закруглений в углах труб. Закругление как параметр может присутствовать у профильных труб. Сколько весит такое изделие? Лучше всего для ответа на этот вопрос воспользоваться таблицей или онлайн-калькулятором. Это позволит сэкономить время.
Реальная деталь отличается аккуратностью сварочных швов. Такие швы могут иметь разные наплывы металла. Еще один фактор, оказывающий влияние на неточность расчетов, – производственные допуски. Универсальный метод определения массы – использование формул. Но чаще всего этот вариант не оправдывает себя, так как не каждый человек сможет провести сложный расчет, учитывающий применение множества вспомогательных геометрических и физических параметров.
Для проведения вычислений массы электросварной трубы применяют идеальные габаритные параметры
Классификация и расчет простейших конструкций
В принципе, из труб можно создать конструкцию любой сложности и конфигурации, но в быту чаще всего используются типовые схемы. Например, схема балки, с жестким защемлением с одного конца может использоваться как модель опоры будущего столба забора или опоры под навес. Так что рассмотрев расчет 4-5 типовых схем можно считать, что большинство задач в частном строительстве решить удастся.
Область применения трубы в зависимости от класса
Изучая ассортимент проката, вы можете столкнуться с такими терминами как группа прочности труб, класс прочности, класс качества и т. д. Все эти показатели позволяют сразу узнать назначение изделия и ряд его характеристики.
Так как металлические трубы работают в напорном режиме, периодически могут возникать гидравлические удары, особое значение приобретает постоянство размеров и соответствие эксплуатационным нагрузкам.
Например, по группам качества можно выделить 2 типа трубопровода:
- класс А – контролируются механические и геометрические показатели;
- класс D – учитывается и стойкость к гидравлическим ударам.
Возможно и разделение трубного проката на классы в зависимости от назначения, в этом случае:
- 1 класс – говорит о том, что прокат может использоваться для организации водо-и газоснабжения;
- 2 класс – указывает на повышенную стойкость к давлению, гидроударам. Такой прокат уже подойдет, например, для строительства магистрали.
Классификация по прочности
Классы прочности труб приводятся в зависимости от того, какое временное сопротивление растяжению показывает металл стенки. По маркировке можно сразу судить о прочности трубопровода, например, обозначение К64 означает следующее: буква К говорит о том, что речь идет о классе прочности, число показывает временное сопротивление растяжению (единицы измерения кг∙с/мм2).
Минимальный показатель прочности составляет 34 кг∙с/мм2, а максимальный — 65 кг∙с/мм2. При этом класс трубы по прочности подбирается исходя не только из максимальной нагрузки на металл, условия эксплуатации также учитываются.
Существует несколько нормативов, описывающих требования к трубам по прочности, например, для проката, который используется при строительстве газонефтепроводов актуален ГОСТ 20295-85.
Примеры маркировки труб
Помимо классификации по прочности вводится и разделение в зависимости от типа труб:
- тип 1 – прямошовные (используется контактная сварка высокочастотным током), диаметр составляет до 426 мм;
- тип 2 – спиральношовные;
- тип 3 – прямошовные.
Также отличаться трубы могут и по составу стали, высокопрочный прокат выпускается из низколегированной стали. Углеродистая сталь идет на производство проката с классом прочности К34 – К42.
Для чего нужен расчет веса стальной трубы?
Суммарная масса стальной металлоконструкции является важной количественной информацией. Еще на этапе производства металлопроката данный показатель позволяет определить, какое количество сырья потребуется для изготовления партии
Также массу металлопрокат надо знать на этапе транспортировки. Для быстрого определения веса 1 метра стальной трубы в онлайн-калькулятор вводится вся необходимая информация, касающаяся размеров транспортируемых изделий. В зависимости от полученного значения предпочтение отдается транспортному средству определенного вида.Масса стального трубопроката в обязательном порядке отражается в сопроводительной документации, а также финансово-отчетных, бухгалтерских, складских документах.
Массу стальной продукции обязательно определяют на этапе проектирования металлоконструкций. От этого зависит их прочность, надежность и срок службы. Проще всего найти массу, используя калькулятор или таблицы. Однако при необходимости можно выполнить расчет. Порядок действий в этом случае будет зависеть от формы поперечного сечения. Предлагает ознакомиться с основными формулами.
Порядок расчета зависит от формы поперечного сечения
Расчет веса круглой трубы
Расчет начинаем с определения линейных размеров металлопроката. Если они даны в миллиметрах (мм), стоит сразу сделать перевод в метры. Вес круглой трубы определяем в следующей последовательности:
- Определяем длину окружности, умножив наружный диаметр на число «Пи» (3,14);
- Высчитываем площадь поверхности одного метра путем произведения найденного ранее длины окружности на длину;
- Находим объем вещества, содержащейся в погонном метре. Для этого площадь поверхности умножаем на толщину стенки;
- Для определения теоретического веса погонного метра определенный ранее объем умножаем на плотность стали (7850 кг/м³).
Толщина стенки оказывает влияние на массу металлопроката
Расчет веса прямоугольной трубы
Если продукция с прямоугольным профилем, расчет веса выполняют следующим образом:
- Вычисляем периметр, который численно равен сумме сторон изделия (удвоенному значению длины и ширины);
- Находим площадь поверхности, умножив периметр на погонный метр;
- Рассчитываем объем веществ, перемножив площадь поверхности на толщину стенки;
- Определяем массу погонного метра, умножив объем на плотность стали
Рассчитать прямоугольную стальную трубу несложно
Расчет веса квадратной трубы
Порядок расчета трубного проката с квадратным поперечным сечением практически не отличается от описанной выше последовательности. Для нахождения периметра длину одной стороны изделия следует умножить на четыре.
Формула расчета веса трубы в этом случае будет выглядеть следующим образом:
m = ro / 7850 × 0,0157 × s × (A × 2 – 2,86 × s) × L, где
ro– удельный вес;
A– длина стороны;
s – толщина стенки;
L – длина трубопровода;
7850 – плотность углеродистой стали.
Для расчета нужны все линейные размеры
Приспособление для разметки труб. Расчет и изготовление шаблона — Оборудование
В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.
В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.
Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.
Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле
Где LОбщ – длина заготовки, м;
L= π/180*αR – длина изогнутом части, м;
L1 = L – S – длина прямого участка, м;
L2 = L1-S‑длина второго прямого участка, м; .
Рисунок 1. Разметка трубы для изгиба
- а – разметка отвода;
- б – участок трубопровода.
При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.
Рис. 5. Разметка пересечения двух труб
а – построена для изготовления шаблона; б – шаблон.
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления
Давление потока воды общей магистрали учитывается при подборе труб
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
Применение
Вес погонного метра трубы очень часто необходимо знать для осуществления расчетов в металлоконструкциях. Самое частое использование трубного калькулятора — определение массы трубы в приобретаемой партии, чтобы выяснить необходимые габариты транспорта для её перевозки, а также для расчета нагрузок будущей металлоконструкции и стоимости продукции.
Как рассчитать вес трубы с помощью калькулятора?
Для того, чтобы узнать вес круглой трубы необходимо предварительно рассчитать площадь её поперечного сечения, а потом, на основе полной длины изделия и плотности материала и рассчитанной площади, можно будет рассчитать теоретическую массу.
Укажите диаметр круглой трубы
Определите диаметр трубы и введите его в поле калькулятора, в мм
Введите толщину стенки (толщину трубы)
В поле формы “толщина стенки S” введите толщину металла, из которого изготовлена труба, например, 1.5 мм для круглой трубы 108х4.
Укажите металл и плотность сплава.
Выберите из списка металл из которого изготовлена труба, или укажите своё значение плотности, если труба стальная, плотность будет 7850 кг/м3 , или 7900 кг/м3 для нержавеющей трубы из коррозийно-стойкой стали.
Укажите цены, длину и др.
Укажите стоимость 1 метра или тонны изделия, длину, или общий вес для того, чтобы получить в расчете дополнительные значения: цену 1 тонны из цены за метр и наоборот, вес нескольких метров проката, или количество метров в указанной массе изделий.
Скопируйте результат расчета
Нажмите кнопку скопировать, справа в блоке с показанным результатом, или выполните дополнительные расчеты.
Как рассчитать объем воды в трубопроводе
При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.
Формула расчета объема воды в трубе
Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.
Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,016 2 * 30 м = 0,0241 м 3. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.
Как вам статья?
Мне нравитсяНе нравится
