Правильная прокладка канализации: 8 этапов монтажа

Сколько стоит работа?

Стоимость работ вручную по копке траншеи будет выше, чем при механизированном труде. Например, средняя цена за 1 куб вырытого грунта составит от 1000 до 2000 рублей при ручном труде. Если рытье будет происходить с помощью бульдозера – цена снижается в несколько раз. Ориентировочная стоимость копки бульдозером – от 300 до 400 рублей за 1 куб.

Стоимость монтажа канализационной системы зависит от диаметра трубопровода, а также способа устройства канализации. Например, использование труб из высокопрочного чугуна диаметром 200 мм обойдется в 32000 рублей за погонный метр с учетом материалов. При этом работа с трубами из железобетона обойдется на 20% дешевле.

Как выбирать ПНД трубы?

Есть набор причин, почему потребители отдают предпочтение прокладыванию именно ПНД труб в земле. Приведем несколько:

• Абсолютно не влияет на них коррозия, как следствие, пропускная способность на высшем уровне;

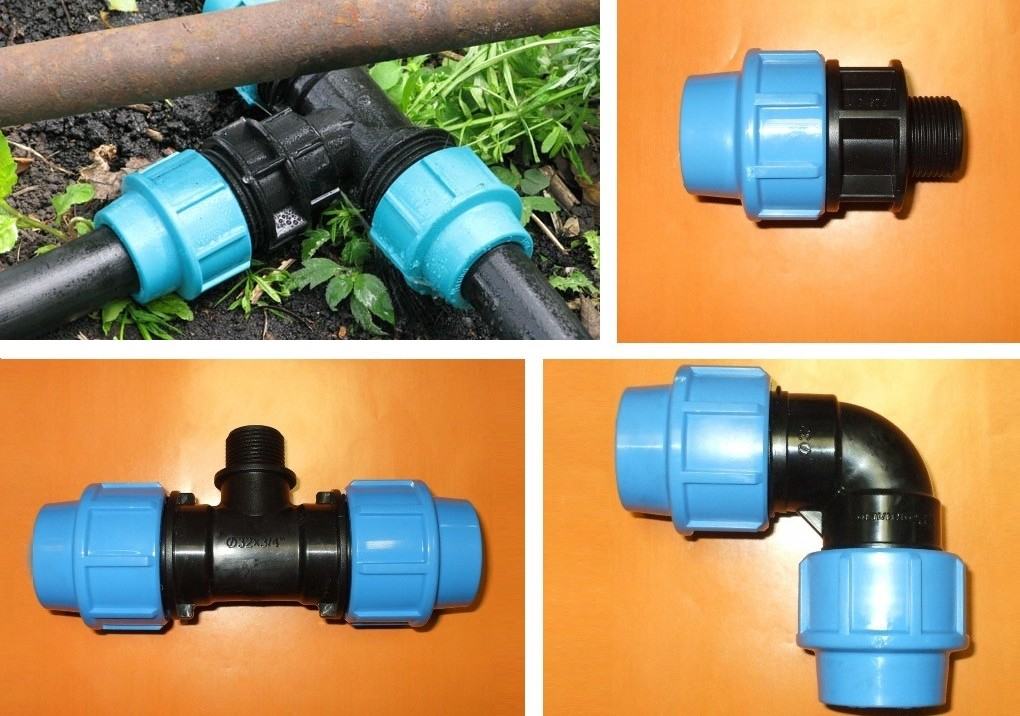

• Фитинговые крепежи помогают обеспечить быструю сборку;
• Долгий срок эксплуатации;
• Температурный режим и его перепады не скажутся на них;
• Легкая гибкость;
• Цена «по карману»

По вышесказанным преимуществам можно с твердостью утверждать, что известный нам вид прекрасно подходит для пролегания под землей. Не опасайтесь повреждений, ведь практически невозможно осуществить. Однако, все-таки бывают такие ситуации, когда происходит постоянное давление. В этом случае необходимо рассматривать уже ее особенности. Например, под создавшиеся условия отлично подойдут изделия под маркировкой PN10. Их выдержка давления достигает 10 атмосфер.

Кроме того, намерение приобрести трубный материал зависит и назначения. Для подачи горячей воды подходит продукция PN 20, PN 25. Она обладает хорошей долговечностью, примерно время службы составляет не менее, чем 50 лет. В их содержание входит специальный армирующий слой стекловолокна или алюминиевая фольга. Он позволяет под повышенной температурой  не деформироваться и не размягчаться.

Слабые стороны. Чем обуславливается размер?

В этом разделе отметим один самый интересный момент –  неустойчивость к гибкости. Вы можете менять конфигурацию, как захотите, но до определенного момента, пока оно не даст трещины. Но здесь есть решение. На помощь придут уголки или переходники, не позволяющие заломам нанести повреждения.

Акцентируем на  диаметре. Прежде всего этот пункт подчиняется длине трубопровода.

• При условии, что длина составляет около десяти – пятнадцати метров и не превышает этого, то оптимальным вариантом станет 20 мм.
• Протяженность, доходящая до тридцати метров, нуждается в трубе с диаметром двадцати пяти (25) миллиметров.
• Масштабные строительства подразумевают под собой уже протяженность более, чем 30 м. В данном случае прокладываются с диаметром 32 миллиметров

Перед покупкой обратите внимание и на внешний вид инструмента. Поверхность не должна быть шероховатой и полной неровностей, наоборот, ее гладкость указывает на качественное производство

На что еще стоит обратить внимание?

Перед копкой земли подумайте о глубине залегания все конструкции. На это влияет промерзание почвы до 140 см. Тогда рекомендуется закладывать в районе на полтора (1,5) м. Но частные случаи никто не исключает. Вы переживаете об аномальном холоде, тогда можно закопать трубопроводную систему немного поглубже, но не доходите до фанатизма.

Чем примечательны ПНД трубы, так тем, что при прокладке в земле нет необходимости во вспомогательном специализированном оборудовании. Кроме того, материал расширяется при горячей температуре. При этом тогда учитывается введение изгибов в форме P или D. Для создания этих поворотов используются предметы- соединители. Они позволяют определить способ крепления их между собой

Очень важно, чтобы производитель частей был один и тот же

Таким образом, благодаря ответственному отношению к закупке инструментов и реализации идеи никаких трудностей не возникнет. Даже, не владея специальными навыками, Вы выполните самостоятельно.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Разница между напорным и безнапорным трубопроводом из полиэтилена

Трубы напорных канализаций задействуют, если требуется организовать стекание воды из подвальных помещений, расположенных ниже отметки главной системы. К подобному трубопроводу выдвигается требование, затрагивающее вопрос увеличенной кольцевой жесткости. Это связано с переменой условий использования системы по причине наличия в ней насоса, который формирует напор.

Другие коммуникации изготавливают при применении трубопровода из полиэтилена безнапорного типа. В них осуществляется самотечное перемещение грязной жидкости. В плане кольцевой жесткости существует несколько категорий в рамках SN2-SN8. В каталогах труб для канализации можно найти отличающиеся диаметром разновидности, позволяющие подготовить безнапорные коммуникации.

Укладка труб канализации в землю

Сегодня трудно представить комфортные условия проживания в доме или квартире без канализационной системы. Она в свою очередь состоит из внутренних и наружных сетей. При помощи внутреннего канализационного трубопровода стоки собираются от санитарно-технических приборов и выводятся в наружные сети, для обустройства которых прокладка канализационных труб проводится под землёй. Оттуда стоки попадают в накопительные резервуары, локальные или центральные септики. Чтобы утилизация отходов и транспортировка стоков выполнялась согласно санитарным нормам, укладку труб нужно выполнять по всем правилам, о которых мы и поговорим в нашей статье.

Инструменты и материалы, необходимые для работы

Для канализации наиболее часто используются такие материалы, как полипропилен и поливинилхлорид (ПВХ). Выполнение в частном доме (на даче) или квартире монтажа чугунных канализационных труб встречается достаточно редко. Есть специальные переходники для соединения разных материалов. Преимуществами пластиковых труб являются очень гладкая внутренняя поверхность, стойкость к коррозии, долговечность эксплуатации

Наиболее важной особенностью для монтажа канализации в квартире своими руками является их низкий вес. Из недостатков можно отметить плохую звукоизоляцию

Трубы требуются двух диаметров: 5-7 см и 10-15 см. Они соединяются посредством фитингов с уплотнительными резинками, имеющих разную конфигурацию – колена, тройника, отвода и т. д. На стояке должен быть предусмотрен ревизионный люк. При монтаже канализационных труб своими руками понадобятся следующие инструменты:

• зубило и молотки;
• рулетка и уровень;
• болгарка и пила;
• карандаш (маркер).

Все необходимые соединения подгоняются и проверяются перед тем, как собрать трубы. Канализационная система может дать течь, если некачественно обработать их края. Труба необходимого размера отрезается строго под прямым углом, без перекосов.

Трубы для канализации обязательно должны быть оснащены уплотнительной резинкой

Заусенцы удаляются наждачной бумагой или напильником, что предотвратит появление засоров. Уплотнительная резинка также должна очищаться от грязи и пыли.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

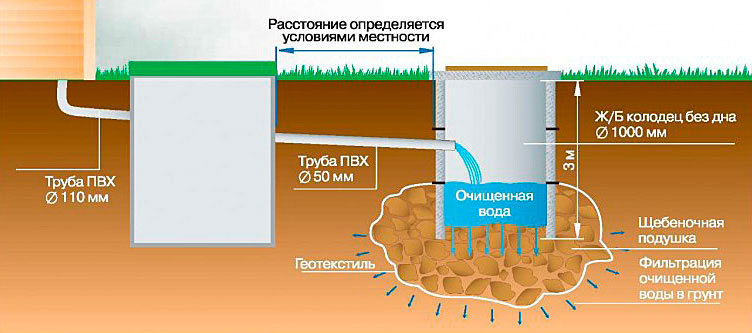

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Испытания

После окончательной установки всех составляющих системы ее вначале осматривают на предмет повреждений. Затем испытываемые участки закрывают заглушками и поэтапно заливают водой. В многоэтажных зданиях это делают поуровнево.

На участке от приборов первого этажа до сброса вода заливается до уровня пола первого этажа. Ветки разводки до приборов на каждом этаже проверяют путем включения всех устройств на полную мощность на полчаса (при убранных заглушках).

При отсутствии протечек – система считается работоспособной, могут заделываться ее срытые участки и начинаться эксплуатация.

Расстояние от водопровода до фундамента сооружений

Если водопровод приходится проводить в замкнутых условиях, допустимо сокращение дистанции от фундамента до 1,5 м, обычно используют трубопровод из полимеров, его помещают в кожух выше 0,5 м уровня фундаментной подошвы.

При монтаже водопровода берут следующие минимальные допуски до фундаментных плит и сетей:

• архитектурных сооружений – 5 м;
• оград промышленных зданий, эстакад, опорных конструкций контактных электросетей и связи, рельсовых путей – 3 м;
• железных дорог с шириной колеи 1520 мм не меньше глубины траншеи до основы насыпи и края выемки – 4 м;
• рельсовых путей с шириной колеи 750 мм – 2,8 м;
• уличных бортов на краю автодорог или обочине – 2 м;
• кюветной бровки или подошвы дорожной насыпи – 1 м;
• опор ЛЭП: – с напряжением до 1 кВ. (проводники уличного освещения, электроконтактные линии городского электротранспорта) – 1 м; – от 1 до 35 кВ. – 2 м; – от 35 до 110 кВт и более – 3 м.
• обделок углубленных чугунных тюбингов метро – 5 м;
• обделок из бетонных материалов, размещенных ниже 20 м поверхности почвы – 5 м.
• обделок конструкций метро без гидравлической изоляции – 8 м.

В строительных нормах указаны дистанции до центральной оси деревьев с кроной окружностью меньше 5 м – в этом случае водопровод под землей укладывают от оси не менее, чем на 2 м.

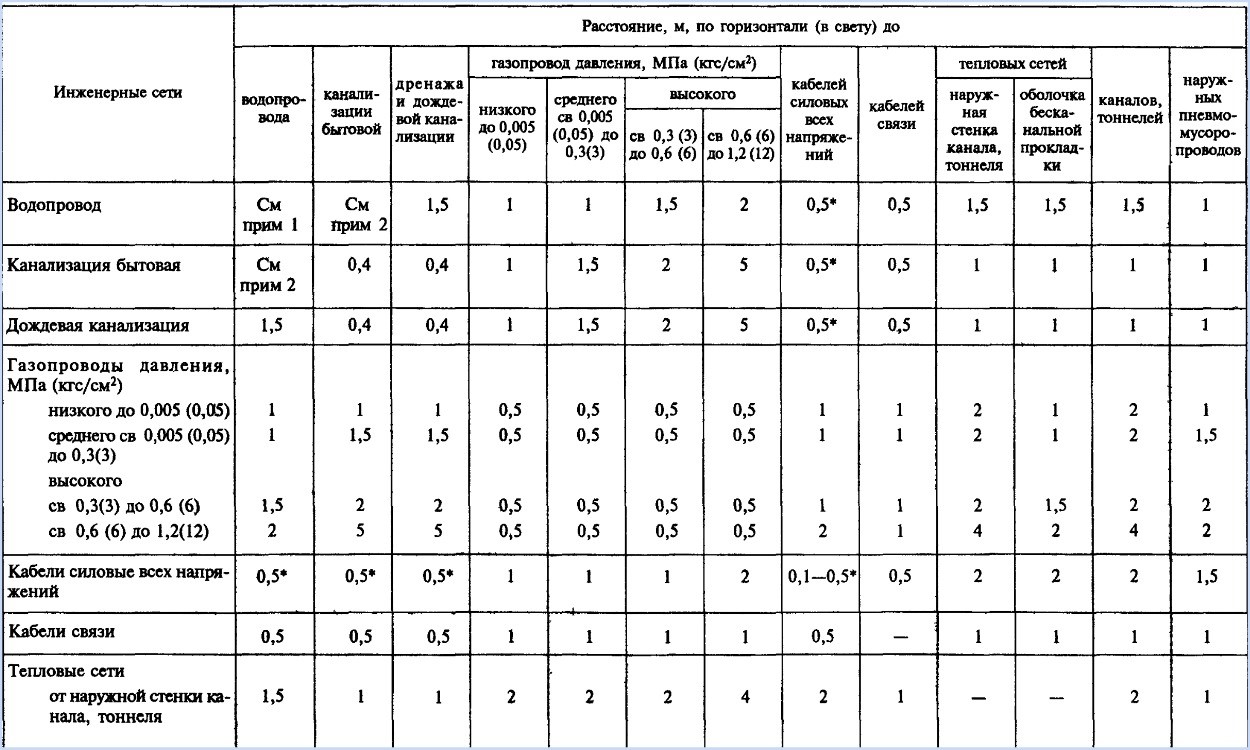

Рис. 5 Нормативы дистанций между коммуникациями под землей

Выбор материалов для канализации

Планируя прокладку новых коммуникаций для отвода стоков, необходимо уделить особое внимание выбору качественного материала, приспособлений и комплектующих деталей. Рекомендуется приобретать товар у проверенного поставщика, имеющего сертификат на свою продукцию. Лучше покупать изделия, выпущенные одним производителем

Это позволит избежать трудностей при подгонке и соединении деталей

Лучше покупать изделия, выпущенные одним производителем. Это позволит избежать трудностей при подгонке и соединении деталей.

Основой для проведения расчетов является схема, на которой отображаются такие данные:

• стояк;
• ревизионный люк;
• тройник;
• горизонтальные прогоны;
• углы;
• гидрозатворы (сифоны);
• переходник;
• отводы;
• потребители воды.

Материал желательно приобретать на 10-15% больше от расчетного. В любой работе возможен брак и ошибки. Кроме пластиковых изделий, необходимо купить смазку на основе силикона. Она лучше всего подходит для соединения фрагментов магистрали и обеспечения ее герметичности.

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

• Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
• В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
• Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
• Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
• Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

• Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
• Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
• К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.

Стоимость прокладки водопровода – цена за метр

В зависимости от вида труб (ПП, металлопластик) и рельефа участка наши специалисты используют технику для копки траншеи, либо проводят земляные работы при помощи шанцевого инструмента. Прокладка трубопровода проводится с соблюдением современных технологий, а трубы укладываются ниже уровня промерзания почвы. В итоге мы гарантируем бесперебойную подачу воды в дом круглый год. При этом подземная прокладка водопровода скроет с глаз коммуникации, они не займут полезную площадь участка и портить внешний вид.

Это интересно: Технология монтажа водосточных труб и необходимые материалы (видео)

Водопроводные трубы: разновидности

На даче владельцам приходится сталкиваться с обустройством холодного водоснабжения и крайне редко – горячего. Как правило, дачные участки удалены от города и такого рода коммуникации здесь не доступны.

Для подачи холодной воды могут использоваться следующие изделия.

Стальной водопровод – высокая прочность, доступная стоимость и низкий коэффициент теплового расширения обеспечивают изделием металлопроката безусловное лидерство при подаче горячей воды и отоплении – если речь идет о магистралях. При обслуживании жилищ недостатки часто становятся причиной отказа от их использования. Большой вес, сложный монтаж, уменьшение рабочего сечения со временем заставляют искать альтернативу.

Склонность стали к коррозии при укладке систем под землей является фактором второстепенным: скорость коррозии составляет 0,1 мм в год, что обеспечивает срок эксплуатации около 45–50 лет.

Пластиковые водопроводные – в категорию входят все изделия из полиэтилена, поливинилхлорида и полипропилена. В большинстве случаев в маркировке такого трубопровода материал не указывается, так как более важным являются его технические характеристики. К безусловным достоинствам относится легкость, гибкость, что позволяет сооружать системы высокой сложности, полная химическая инертность, высокая пропускная способность. Недостаток – невысокая механическая прочность, что при укладке в грунт особого значения не имеет.

Другой недостаток – нестойкость к высоким температурам, куда неприятнее. Но так как на даче обычно требуется водопровод для холодной воды, то этим недочетом пренебрегают.

Металлопластиковые – полимерные трубы, армированные алюминием. По прочности они превосходят пластиковые, так же как и по стойкости к температуре. Изделия можно смело применять для устройства горячего водоснабжения и систем отопления. Однако стоимость армированного трубопровода заметно выше. На фото – образец продукции.

Бестраншейная прокладка труб: технология

Бестраншейная прокладка труб – это наиболее простой и современный метод обустройства основных коммуникационных сетей. Суть метода заключается в отсутствии земляных работ, что позволяет сохранить в целостности ландшафт участка, посадки, дороги и иные сооружения. В чем преимущества данного способа прокладки труб? Какие методы используются при строительстве трубопроводов, читайте далее.

Сооружение канализации бестраншейным способом

Преимущества бестраншейного метода

Укладка трубопровода бестраншейным методом, то сравнению со стандартной траншейной технологией обладает следующими преимуществами:

• сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
• оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
• отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
• максимальная безопасность для окружающей среды, деревьев и иных насаждений;
• универсальность, то есть возможность прокладки в любой местности и при любых условиях;

Прокладка трубопровода под естественным водоемом

• возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
• безопасность метода.

Способы укладки труб

В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:

• санация;
• продавливание;
• прокол;
• горизонтально-направленное бурение.

Рассмотрим каждую из методик более подробно.

Продавливание

Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:

1. на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
2. в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;

Установка оборудования для выполнения продавливания

1. труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
2. удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.

Методика выполнения продавливания

Прокол

Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.

Прокол трубы осуществляется в следующем порядке:

1. обустраиваются котлованы для выполнения прокола;
2. в котлован помещается гидравлический домкрат;

Установка для выполнения прокола грунта

1. труба устанавливается в домкрат и на нее надевается металлический наконечник;

1. труба постепенно вводится домкратом в слой грунта.

Прокладка труб методом прокалывания

Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.

Горизонтально-направленное бурение

Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.

Технология прокладки данным способом следующая:

1. прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
2. расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
3. прокладка труб методом протягивания.

Последовательность выполнения работ при бурении

Технология выполнения направленного бурения подробно представлена на видео.

Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.

Технология прокладки и правила сборки

Монтаж трубопровода из отдельных труб мерной длины или секций на лежаках над траншеей Прокладка газопроводных коммуникаций является непростым и трудоемким процессом, который проводится поэтапно и включает в себя несколько стадий. Обязателен подготовительный этап, включающий разработку проекта газопровода.

Проект должен разрабатываться только квалифицированными специалистами, на его основе в дальнейшем будет производиться монтаж. В проекте обязательно должны быть учтены особенности ландшафта и грунта того участка, на котором будут осуществляться монтажные работы, а также климатические условия местности.

Второй этап включает в себя непосредственно работы по установке газопроводной коммуникации. Далее выполняются пусконаладочные работы.

Заключающим этапом является контроль смонтированного газопровода. Необходимо испытать его на прочность и выполнить проверку герметизации всех элементов конструкции. Все гидравлические проверки можно проводить только после установки всех вспомогательных деталей.

Газопровод – взрывоопасное сооружение, поэтому в непосредственной близости нельзя производить никакого строительства. Для этого используются специальные столбики, которые отмечают охранную зону. Размер охранной зоны зависит от вида газопровода. В требующихся местах устанавливаются соответствующие предупреждающие знаки.

Основные выводы:

Проводить процесс монтажа должны только специально обученные люди

Газопровод – сооружение, создающее опасность. Для установки требуется строгое соблюдение техники безопасности, нарушение которой может привести к опасным последствиям. Подготовить необходимую техническую документацию для разрешения и установки газового оборудования. Проводить процесс проектирования и монтажа должны только специально обученные люди

Важно соблюдать все требования к материалам и составляющим газопровода
