Виды приложений для черчения электрических схем
Построение электрической схемы можно выполнить в любом графическом редакторе. Но приспособленная для этого специализированная программа намного облегчает данную работу, позволяя применять уже готовые элементы из библиотечного файла, быстро вставляя их в нужную часть чертежа и редактируя их.
Программы для создания чертежей называются системами автоматизированного проектирования. Они бывают двух видов:
- Бесплатными. Их функции ограничены, однако, дают возможность делать электрические схемы на начальном и среднем уровне проектирования.
- Платными. В них много функций, поэтому можно создавать сложные чертежи.
Тем, кто серьезно занимается электроникой, будет полезна статья с описанием характеристик и схемы подключения стабилизатора L7805CV
Bocad-3D
Программа используется для расчета металлоконструкций. Это одно из первых приложений, которые появились на рынке, а было это уже 30 лет назад.
Данный комплекс позволяет быстро и точно производить все необходимые проекты вне зависимости от сложности построения конструкции.
После того, как вы вручную создадите трехмерную модель и присвоите номера позиций, создание чертежей со спецификациями начнется в автоматическом режиме. Данная функция позволяет снизить риск ошибки и минимизировать затраты времени.
Bocad 3D – универсальное решение, поскольку позволяет импортировать проекты в сторонние приложения, а также получать файлы для станков с числовым программным управлением.
Открытие и сохранение проектов производится с использованием следующих расширений:
- DXF 2D.
- DXF 3D.
- DWG.
- SDNF.
- SDS/2.
- DBF.
- PDMS.
- XML.
Существенный недостаток – неинтуитивный интерфейс. Помимо этого существуют сбои при отображении кириллицы на старых версиях приложения.
Обзор наиболее популярных
Разработчиками представлены платные и бесплатные версии программ. Бесплатные графические редакторы упрощенные, предоставляют доступ только к базовым функциям. Поэтому приложения устанавливают на компьютер или мобильное устройство для использования в бытовых целях, например, для проектирования электропроводки в частном доме, квартире.
Популярные программы – «Электрик» для ПК, «Мобильный электрик» для планшетов, смартфонов с интуитивно понятным интерфейсом. Обучение не занимает много времени.
«Электрик» является самой популярной программой для ПК.
Платные пакеты – коммерческие продукты с расширенными возможностями, дополнительными блоками, инструментами. Редакторы представлены в полном варианте, работают без ограничений. При расчетах погрешность минимальна. Автоматизированные системы рассчитаны на инженеров, а также опытных специалистов в области электроники.
Выбор программы
Доступен широкий спектр бесплатных программ для проектирования печатных плат: от классических с открытым исходным кодом до полнофункционального платного ПО, предназначенного для профессиональных рабочих процессов. Ниже мы опишем лучшие бесплатные программы для проектирования печатных плат.
Решение о том, что лучше, зависит от ряда факторов. К ним относятся практические соображения, например, на какой платформе работает программное обеспечение (например, ПК, Mac или Linux) или основано ли оно на браузере и, следовательно, доступно с нескольких устройств. Предполагаемое использование печатной платы имеет значение, как и предыдущий уровень владения электроникой и печатными платами пользователя.
Другие соображения, которые могут повлиять на выбор инструмента, включают уровень поддержки специальных приложений, например, PCB Art или RF-решений, русификация интерфейса программы. К сожалению, программы для проектирования печатных плат на русском языке найти проблематично. В настоящий момент, на русский язык переведены только пособия для ознакомления с ними.
В заключение следует отметить, что опытные разработчики печатных плат часто используют более одного инструмента в зависимости от выполняемой задачи.
Creately
Очень гибко настраиваемый сервис с сотнями шаблонов и тысячами примеров от самих пользователей. Диаграммы, графики, блок-схемы – здесь найдутся образцы для всего. Кроме прочего, многие элементы «умные» и сами подстраиваются под общий стиль блок-схемы или диаграммы, даже под цветовую гамму. Работать над проектом можно командой в реальном времени, есть возможность комментирования, просмотра истории изменений. Интеграция с Chrome и GSuite тоже является несомненным плюсом.
Работать с Creately можно не только через браузер, есть приложения на ПК и смартфон. Стоимость лицензии – $5 в месяц или $75 бессрочно с каждого пользователя. Но это того стоит.
Every Circuit
Поддерживает всё что мне нужно, может я и не самый лучший радиоинженер, но вот радиоэлемента увлекаюсь еще в ого. Qucs полезная программа.
И именно тут я смог Qucs скачать на русском языке!
OrCAD Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как: модуль для введения схем; редактор печатных плат с интегрированным управлением проектирования. Ответить Ответить с цитатой Цитировать Татьяна
Времени и трудозатрат по определению меньше. В данном обзоре рассмотрим 3 самых популярных симулятора электрических цепей для Андроид устройств, сравним их возможности, потенциал и удобство использования.
EasyEDA: Лучшее программное обеспечение для проектирования печатных плат 2022 года
EasyEDA – это отличное бесплатное программное обеспечение для проектирования печатных плат на базе облака EDA 2020, которое упрощает схематическое проектирование, моделирование SPICE и Расположение печатных плат.
В настоящее время готово более 70,000 15,000 схем и доступно в онлайн-базе данных, а также имеется более XNUMX XNUMX библиотек Pspice.
Вы можете быстро рисовать схемы с помощью библиотек, доступных в браузере.
Разработанные работы могут быть частными, общедоступными или даже открытыми для всех пользователей.
Схемы и библиотеки можно импортировать из популярных программ, таких как Altium, Eagle, KiCad, в LTspice.
Файлы можно экспортировать в различные форматы, включая JSO. Дополнительные услуги по производству печатных плат также предлагаются по невысокой цене.
Поскольку приложение можно открыть в облаке, это дает пользователям удобство мобильности и портативности.
Поскольку это онлайн-инструмент, он совместим с самыми разными системами.
Платные программы для черчения электросхем
Платных графических редакторов для создания схем много, но не все они нужны для «домашнего» использования или для работы, но не связанной напрямую с проектированием. Платить немалые деньги за ненужные функции — не самое разумное решение. В этом разделе соберем те продукты, которые получили много хороших отзывов.
DipTrace — для разработки печатных плат
Для опытных радиолюбителей или тех, чья работа связана с проектированием радиотехнических изделий, полезна будет программа DipTrace. Разрабатывалась она в России, потому полностью на русском.
Есть в ней очень полезная функция — она может по готовой схеме разработать печатную плату, причем ее можно будет увидеть не только в двухмерном, но и в объемном изображении с расположением всех элементов. Есть возможность редактировать положение элементов на плате, разработать и корректировать корпус устройства. То есть, ее можно использовать и для проектирования проводки в квартире или доме, и для разработки каких-то устройств.
В DipTrace можно посмотреть как будет выглядеть готовое изделие в формате 3D
Кроме самой программы для рисования схем надо будет скачать еще библиотеку с элементной базой. Особенность в том, что сделать это можно при помощи специального приложения — Schematic DT.
Интерфейс программы для рисования схем и создания печатных плат DipTrace удобный. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной.
По мере создания схемы, программа автоматически проверяет правильность и допустимость соединений, совпадение размеров, соблюдение зазоров и расстояний. То есть, все правки и корректировки вносятся сразу, на стадии создания. Созданную схему можно прогнать на встроенном симуляторе, но он не самый сложный, потому есть возможность протестировать продукт на любых внешних симуляторах. Есть возможность импортировать схему для работы в других приложениях или принять (экспортировать) уже созданную для дальнейшей ее проработки. Так что программа для рисования схем DipTrase — действительно неплохой выбор.
Если нужна печатная плата — находим в меню соответствующую функцию, если нет — схему можно сохранить (можно будет корректировать) и/или вывести на печать. Программа для рисования схем DipTrace платная (имеются разные тарифы), но есть бесплатная 30-дневная версия.
SPlan
Пожалуй, самая популярная программа для рисования схем это SPlan. Она имеет хорошо продуманный интерфейс, обширные, хорошо структурированные библиотеки. Есть возможность добавлять собственные элементы, если их в библиотеке не оказалось. В результате работать легко, осваивается программа за несколько часов (если есть опыт работы с подобным софтом).
Недостаток — нет официальной русифицированной версии, но можно найти частично переведенную умельцами (справка все равно на английском). Есть также портативные версии (SPlan Portable) которые не требуют установки.
Одна из наиболее «легких» версий — SPlan Portable
После скачивания и установки программу надо настроить. Это занимает несколько минут, при последующих запусках настройки сохраняются. Создание схем стандартное — находим нужный элемент в окошке слева от рабочего поля, перетаскиваем его на место. Нумерация элементов может проставляться в автоматическом или ручном режиме (выбирается в настройках). Что приятно, что можно легко менять масштаб — прокруткой колеса мышки.
После окончания работы можно сохранить файл в виде изображения, которое можно вывести на печать, причем могут создаваться большие схемы размером А4. Основной фал можно впоследствии редактировать.
Есть платная (40 евро) и бесплатная версия. В бесплатной отключено сохранение (плохо) и вывод на печать (обойти можно при помощи создания скриншотов). В общем, по многочисленным отзывам — стоящий продукт, с которым легко работать.
Canva
Простой, понятный сервис для создания красивых блок-схем. Набор функций мало отличается от всех вышеперечисленных вариантов, однако Canva может похвастаться возможностью настройки внешнего вида. Фон страницы, шрифт и цвет текстов, добавление изображений – собственных или из огромной библиотеки. Есть даже встроенный фоторедактор. Разумеется, здесь есть и поддержка командной работы. Для работы с мобильных устройств есть приложения как для iOS, так и для Android. Сохранение проектов – в формат PDF.
Сервис бесплатен, но есть премиум-элементы (фото и векторные изображения), они стоят $1 за штуку.
Однолинейная схема электроснабжения своими руками | ProElectrika.com
Графическое отображение схем электроснабжения
Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.
Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».
Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.
Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.
Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.
Виды схем электроснабжения
При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.
Исполнительная схема электроснабжения
представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.
В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.
Структурные схемы
представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.
Функциональные схемы
выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.
Принципиальные схемы
принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.
Программы для рисования схем
Как нарисовать принципиальную электрическую схему на компьютере? Такой вопрос ставят себе тысячи людей, деятельность которых так или иначе связана с электротехникой, электроникой и радиотехникой. Естественно для этого существуют специальные программы для рисования схем.
Программы для рисования схем, так называемые редакторы схем, созданы специально для «упрощения жизни» разработчика и конечно различаются как удобством работы при создании схемы, так и функциональностью.
На сегодняшний день существует большое количество программ для создания электрических принципиальных схем. Так же функции рисования схем существуют во многих системах автоматического проектирования электронных схем.
Как разобраться в таком многообразии и выбрать программу соответствующую вашим требованиям?
На этот вопрос со всеми подробностями я отвечу вам в этом разделе, который так и называется «Программы для рисования схем»
Трассировка платы
Этот этап позволяет преобразовать принципиальные схемы, в реальный дизайн печатной платы и включает в себя следующее:
- Разработка физического макета с учетом фактического размера или занимаемой площади различных компонентов и разъемов;
- Прокладка электрических дорожек между компонентами (на одном, двух или нескольких слоях);
- Формирование геометрии платы, а также расположение и размер отверстий, экранов, надписей и т.д.;
- Визуализация готового дизайна в 2D или 3D.
Готовый дизайн печатной платы заканчивается генерацией файлов Gerber — отраслевого стандарта, используемого всеми производителями, — а также файлов с дополнительной информацией о расположении и размере отверстий и др.
Платные, на которые стоит потратиться
Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.
Простая и удобная sPlan
Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.
Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.
Программа для рисования схем sPlan и ее библиотека
Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.
Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.
Micro-Cap
Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.
В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.
Программа для черчения схем электроснабжения и не только — больше для симуляции их работы
Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.
Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.
FloorPlan3D
Нужна детальная прорисовка трехмерного изображения дома или квартиры? Для этих целей подойдет бесплатная программа FloorPlan3D. Начертить план частного дома, составить его трехмерную модель, спрогнозировать перепланировку или глобальную перестановку — все это лишь малая часть огромных возможностей программы. Можно также:
- Сделать дизайн-проект квартиры в бесплатной программе;
- Автоматически высчитать необходимое количество строительного и отделочного материала;
- Составить детальную смету работ;
- Автоматически вычислять площади.
Также здесь есть возможность создавать чертежи и поэтажные планы зданий и малоэтажных домов, оформлять документацию на дом от фундамента до крыши. В качестве дополнительных функций, больше интересных для дизайнеров помещений, стоит отметить возможность разработки ландшафтного дизайна, богатую библиотеку текстур и стройматериалов, натуралистичные предметы мебели, сантехники и отопления.
Пример создания ландшафтного дизайна в FloorPlan3D
Начинающие пользователи оценят простоту и полезность интерактивных уроков и советов.
Программа для создания трехмерных проектов помещения
Планируете самостоятельно сделать ремонт в квартире или работаете в строительной компании? В программе Дизайн Интерьера 3D можно быстро создать чертежи жилых помещений. Реалистичная трехмерная визуализация позволит оценивать результат прямо в режиме реального времени. Также с помощью данной программы вы можете составить смету, чтобы рассчитать бюджет, который потребуется для воплощения задумки в жизнь.
Используйте приложение, чтобы создавать чертежи высочайшей точности, отслеживать и регулировать размеры и другие параметры каждого объекта. Разрабатываемый проект можно увидеть с любого ракурса. Попробуйте прямо сейчас:
Mindmeister
Сервис для создания ментальных карт и диаграмм. У него неплохой функционал, хорошо реализованные возможности командной работы – поддержка мобильной версии, чат и комментирование. Можно добавлять ссылки, изображения и видео, вставлять созданные файлы в свой блог или сайт, просматривать историю изменений, создавать из проекта презентации и слайд-шоу, есть даже функция рисования. Сохранять можно в PNG, PDF, а также программу Word. Сервис интегрируется с приложениями Гугла.
Имеется бесплатный тариф с 3 проектами карт, но есть и платные версии – от $36 за полгода, с более широкими возможностями.
myGarden
MyGarden — это онлайн 3д программа на русском языке для создания чертежа
прилегающего к дому участка и планирования систем автоматического полива. Вы можете создавать все
полностью вручную или использовать типовые планировки из коллекции шаблонов. На макет можно добавлять
различные элементы ландшафтного интерьера: садовую мебель, клумбы, кусты, цветы, строения и т.д. Все
элементы можно разворачивать, делать меньше или крупнее.
Дополнительно онлайн-сервис позволяет разметить зоны полива. При этом вы можете
исключить из них определённые предметы, начертить траекторию прокладки труб. Данная функция работает в
полуавтоматическом режиме. Вам требуется только выбрать расположение контроллеров и зоны полива, далее
сервис самостоятельно расположит элементы на плане.
Особенности:
- В проекте можно делать текстовые заметки и оставлять комментарии.
- Автоматическое добавление дождевателей и расчет времени полива.
- Создание чертежа прокладки труб.
- Формирование списка покупок для реализации плана.
Плюсы:
- Можно включить сетку разлиновки для более точного чертежа.
- Добавление нетипичных предметов (например, машин и прицепов).
Минусы:
- Не очень удобное управление.
- Автоматические функции иногда зависают.
- Для скачивания макета нужно зарегистрироваться.
SmartDraw
SmartDraw — это сервис для создания всех видов диаграмм, графиков, чертежей, планов и т.д. Сервис предлагает множество готовых шаблонов для начала нового проекта, включая специальные дизайны для ландшафтного дизайна: общий план участка, зоны для пикника, патио, парк, задний двор, сад. Каждый макет можно настраивать, добавляя или удаляя элементы.
Встроенный редактор не может похвастаться расширенными возможностями — в нем нет текстур для земляных работ или 3D-объектов, только черно-белые объекты, которые приходится дорабатывать вручную. Но с помощью инструментов рисования в нем можно создать простой двухмерный рисунок. Услуга платная — месячная подписка стоит $9,95, а для новых пользователей доступна семидневная пробная версия.
Особенности:
- Создавайте дизайн из готовых шаблонов или вручную.
- Хорошо владеет навыками работы со слоями и объектами: позиционирование, группировка, блокирование, прозрачность.
- Создавайте многостраничные документы.
- Добавляйте аннотации, заметки, комментарии.
- Сохраняйте в PNG, JPG, PDF, SVG, Visio, Office.
Плюсы:
- Несколько шаблонов для различных целей.
- Вы можете вставлять изображения со своего жесткого диска.
- Макет можно быстро передать, создав ссылку, или распечатать.
Минусы:
- Неудобный интерфейс на английском языке.
- Требуется обязательная регистрация.
- В бесплатной версии проекты сохраняются с водяным знаком.
Flying Logic
Если вы ищете софт, с помощью которого можно быстро и легко построить необходимую схему, то программа Flying Logic — это именно то, что вам нужно. Здесь отсутствует громоздкий сложный интерфейс и огромное количество визуальных настроек диаграмм. Один клик — добавление нового объекта, второй — создание объединения с другими блоками. Еще можно объединять элементы схемы в группы.
В отличие от своих аналогов, данный редактор не располагает большим количеством различных форм и связей. Плюс ко всему, существует возможность отображения дополнительной информации на блоках, о чем подробно рассказано в обзоре на нашем сайте.
Рисование с помощью фигур
Создать рисунок произвольной формы, со скруглениями, пестрыми цветами с плавными переходами, оттенками и прочими деталями этим методом практически невозможно. Правда, зачастую столь серьезный подход и не требуется. Проще говоря, не выдвигайте к Word высокие требования — это не графический редактор.
Добавление области для рисования

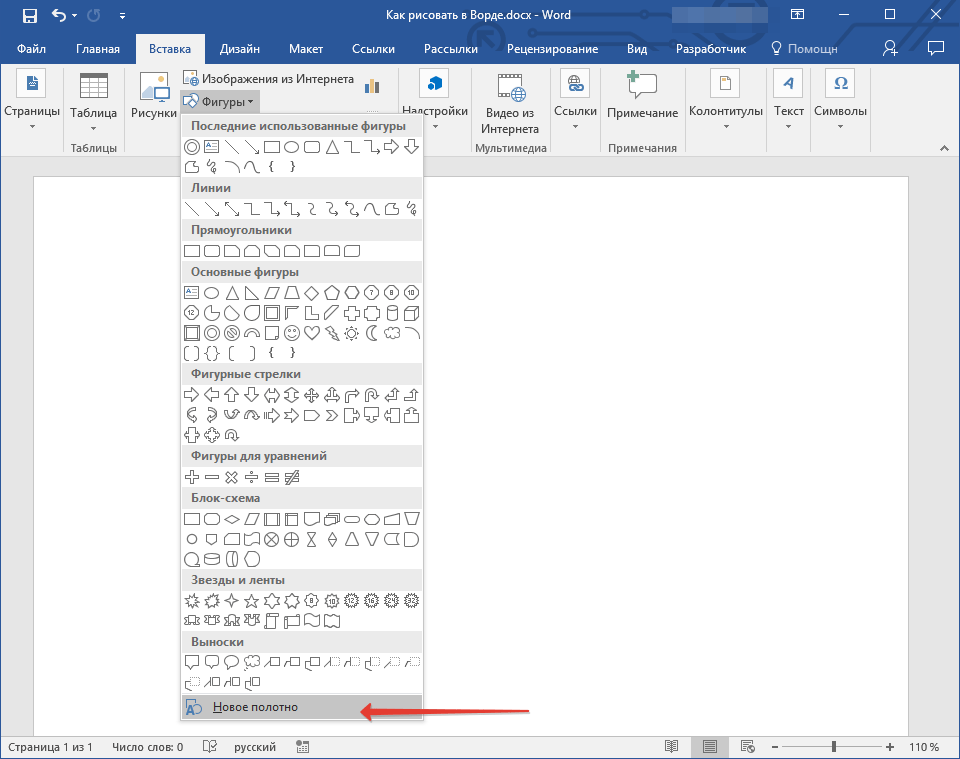

1. Откройте документ, в котором нужно сделать рисунок, и перейдите во вкладку «Вставка»
.
2. В группе иллюстрации нажмите на кнопку «Фигуры»
.
3. В выпадающем меню с доступными фигурами выберите последний пункт: «Новое полотно»
.
4. На странице появится прямоугольная область, в которой и можно начать рисовать.
Если это необходимо, измените размеры поля для рисования. Для этого потяните в нужном направлении за один из маркеров, расположенных на его границе.
DipTrace
DipTrace — это программное обеспечение для схем и проектирования печатных плат от специализированного поставщика Novarm, в котором особое внимание уделяется простоте использования без ущерба для функциональности. Обычная плата за лицензию минимизирована для некоммерческих и личных приложений; учащимся разрешается бесплатно пользоваться «Lite» версией пакета с конструктивными ограничениями в 500 контактов и двумя слоями платы
Пакет используется очень активным сообществом пользователей, хорошими учебными и обучающими материалами и даже активным каналом на YouTube.
Источник www.all3dp.com
Autodesk Circuits
Autodesk Circuits – это инструмент для проектирования схем и печатных плат и симулятор, разработанный AutoDesk, позволяющий вам проектировать схему, видеть ее на макете, использовать знаменитую платформу Arduino, моделировать схему и в конечном итоге создавать печатную плату. Вы можете запрограммировать Arduino непосредственно из этой программной симуляции.
Преимущества Autodesk Circuits:
- Итоговый проект легче интерпретировать, и он будет удобной опорой при создании реального проекта
- Этот инструмент может симулировать Arduino
- В библиотеке много компонентов
Недостатки Autodesk Circuits:
- Разработка схемы немного сложнее, чем в других симуляторах
- Сложно быстро нарисовать схему
Lucidchart
Lucidchart является самым популярным онлайн-сервисом для построения блок-схем. Удобный интерфейс позволяет легко создавать блок-схемы и управлять ими. На выбор есть готовые шаблоны, но можно начать работу и с чистого листа.
Так как это довольно мощный инструмент он имеет бесплатный и 3 платных тарифных плана — 6 долларов для продвинутого домашнего использования, 9 долларов за профессиональную версию и 20 долларов для команды.
Если вы пользуетесь бесплатной учетной записью, вы получаете только 25 Мб памяти и до пяти документов. Платные тарифы предоставляют больше возможностей, например: больший размер хранилища, неограниченное количество форм и документов, связывание данных, импорт в Microsoft Visio и многое другое.
Но даже бесплатная учетная запись дает доступ к основным формам, стрелкам и текстовым полям. Этого будет достаточно в большинстве случаев. Для бесплатного тарифа также доступна возможность совместной работы. Но есть некоторые ограничения. Например, представитель какой-либо команды может сотрудничать с бесплатным пользователем, но бесплатный пользователь может редактировать схему только в том случае, если в ней менее 60 объектов и если в ней нет никаких объектов платного уровня.
Lucidchart поддерживает форматы JPEG, PDF, PNG, SVG и Visio (VDX). Существует даже поддержка импорта из Amazon Web Service (AWS), Visio (VSDX), Omnigraffle и многих других сервисов. Если вам нужно закончить блок-схему позже, все ваши данные будут храниться в их облаке, так что в следующий раз вы просто продолжите с того места, где остановились.
Платные программы для рисования электросхем
Отличаются наличием большого функционала и технической помощи разработчиков. Позволяют не только быстро просматривать получившуюся схему, но и дополнять ее различными элементами.
Функции платного сервиса
Micro-Cap
Приложение, нацеленное на моделирование цифровой, аналоговой и смешанной электрической схемы. Все, что нужно, чтобы сделать чертеж, это ввести параметры в соответствующее табло и получить результат.
Micro-Cap

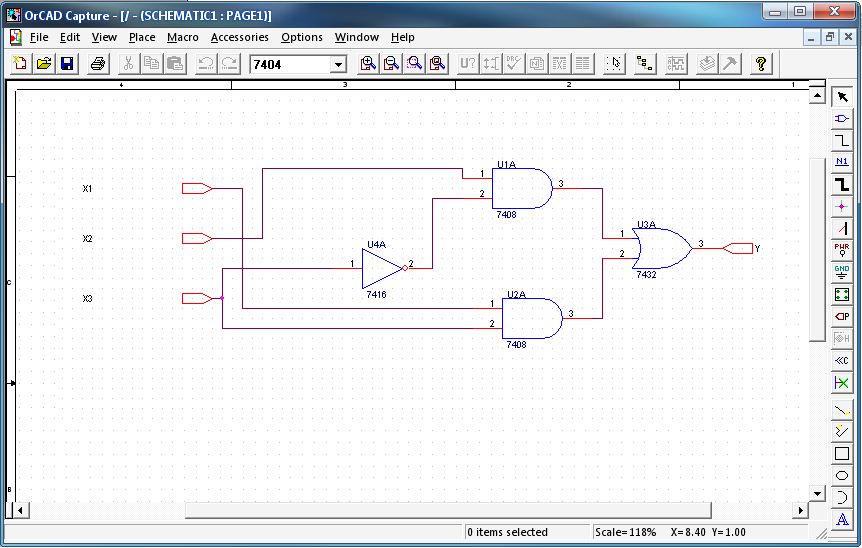

OrCAD
Пакет ПО, с помощью которого можно в автоматическом режиме разрабатывать и распечатывать схемы плат, электронные чертежи.
OrCAD
Proteus Design Suite
Программа для рисования схем, имеющая необходимый инструментарий, нацеленный на построение, проектирование, редактирование и внесение правок в электрические и программируемые интегральные однолинейные чертежи и радиосхемы. Позволяет работать с проектами, имеющими любой размер блока и сложность.
Proteus Design Suite
Перечисленные выше программы созданы для эффективного и быстрого конструирования проекта. Они помогают расчертить проект будущей электрической проводки в короткие сроки, определиться с месторасположением ее элементов и выполнить ряд других действий.
Altium Designer
Коммерческое приложение, благодаря функционалу которого можно создавать различные электронные устройства. Создана для профессиональных электриков и радиолюбителей.
Altium Designer
Altera
Большой комплект автоматизированных программ для рисования однолинейных схем электроснабжения и создания диаграмм, подобно sPlan, благодаря которому можно решать сложные задачи, связанные с созданием электрической проводки. Нацелено на преобразование простейших подблоков и печатных инструментов.
Altera
TINA-TI
Специальный симулятор, имеющий простой графический интерфейс. Создан для того, чтобы разрабатывать, проверять и искать неисправности в электросхемах с комплексной архитектурой.
TINA-TI
Альтиум Дизайнер 19
Альтиум Дизайнер 18 поднял опыт проектирования печатных плат на новый уровень, представив современный графический пользовательский интерфейс, функциональность нескольких плат и переработанную систему управления материалами (BOM), основанную на 64-битной архитектуре. Altium Designer 19 предлагает новые мощные технологии проектирования, которые упрощают процесс создания даже самых сложных проектов и обеспечивают беспрецедентную унификацию схем, процессов проектирования и пост-проектирования.
Altium Designer 19 гораздо более полный, чем другие программы для проектирования печатных плат, некоторые из его наиболее выгодных функций:
- Он предлагает широкий спектр инструментов управления данными и информационных ресурсов, а также помогает преодолеть разрыв между проектированием и производством.
- Это позволяет вам активно управлять созданием и проверкой всех производственных данных, экономя время и сводя к минимуму дорогостоящие ошибки в процессе проектирования.
- Вы можете создать спецификацию в Altium Designer из схемы захвата, печатной платы или из активной спецификации, инструмента, используемого для работы напрямую с вашими проектными компонентами, включая облачное соединение с вашими поставщиками деталей. Это позволит вам в режиме реального времени собирать данные и информацию об используемых вами частях, таких как стоимость и доступность.
- Он имеет богатую библиотеку с несколькими образцами шаблонов ИС, а также множество предложений от производителей, что позволяет легко найти ИС, которые вы используете на своей печатной плате, и легко добавить их в свой дизайн.
- Возможности печати в Altium Designer фантастические и непревзойденные. Комбинация автоматической и ручной маршрутизации – отличная возможность добавить в программное обеспечение.
- Он также подходит как начинающим, так и опытным пользователям.
- У него есть портативная версия, которую вы можете носить с собой на USB-накопителе и использовать в любом другом месте, где вы не установили все программное обеспечение.
Altium Designer 19 – это полная система проектирования программного обеспечения САПР, которая предоставит вам ресурсы, необходимые для решения самых сложных задач проектирования.
