Профили для гипсокартона: виды, размеры, как крепить и рассчитывать

Виды профилей

CD — потолочный профиль 60х27 (ПП). Он несет основную нагрузку и удерживает вес готовой конструкции. Такой профиль имеет боковые перегородки повышенной жесткости. Его применяют для отделки стен и потолков.
Направляющий профиль 27х28. Этот вспомогательный профиль предназначен для крепления листов конструкции. Он задает плоскости будущих изделий. Его используют как для соединения каркаса с поверхностями, так и для сопряжения разных плоскостей конструкции.
UW — направляющий профиль 50х40, 75х40, 100х40 (ПН) используется для создания перегородок. ПН монтируется к потолку и полу, прилегающим к простенку.
CW — стоечный профиль 50х50, 75х50, 100х50 (ПС), усиливает каркас перегородок. Его устанавливают вертикально. ГКЛ крепятся к нему с обеих сторон.
Арочный профиль. Это специальные изогнутые профили выпуклой и вогнутой формы. Профиль этого типа используют для создания сложных конструкций плавной формы, со всевозможными изгибами.

Последние статьи

Сфера использования железобетонных изделий крайне широка, и на данный момент эта продукция активно применяется в самых разных направлениях. Сказывается тот факт, что по своим физическим свойствам эти…

Почему стоит арендовать выделенный сервер в США

Размещение сайта или сервиса на качественном хостинге является залогом его стабильной успешной работы. Некоторые крупные проекты лучше размещать не на стандартом хостинге, а на выделенном сервере….

Столешница из керамогранита: то, что нужно на кухне

Можно с уверенностью говорить о том, что столешница – это композиционный центр кухни

К тому же очень важно следить за тем, чтобы она отличалась не только эстетической привлекательностью, но и…

Передовые современные клиники комплексной медицины и обследования назвали специалисты

Медицинские услуги, подобно многим другим сторонам нашей жизни, подверглись большому влиянию современных технологий. Благодаря последним сегодня удаётся решать такие проблемы, которые ещё совсем…

Интернет-казино – все, что нужно знать геймеру для игры и победы

Игроку только лишь останется сделать конкретный выбор – сыграть на денежные средства или же выбрать демонстрационный формат.
Самый интересный азартный игровой софт
Виртуальные игровые аппараты…

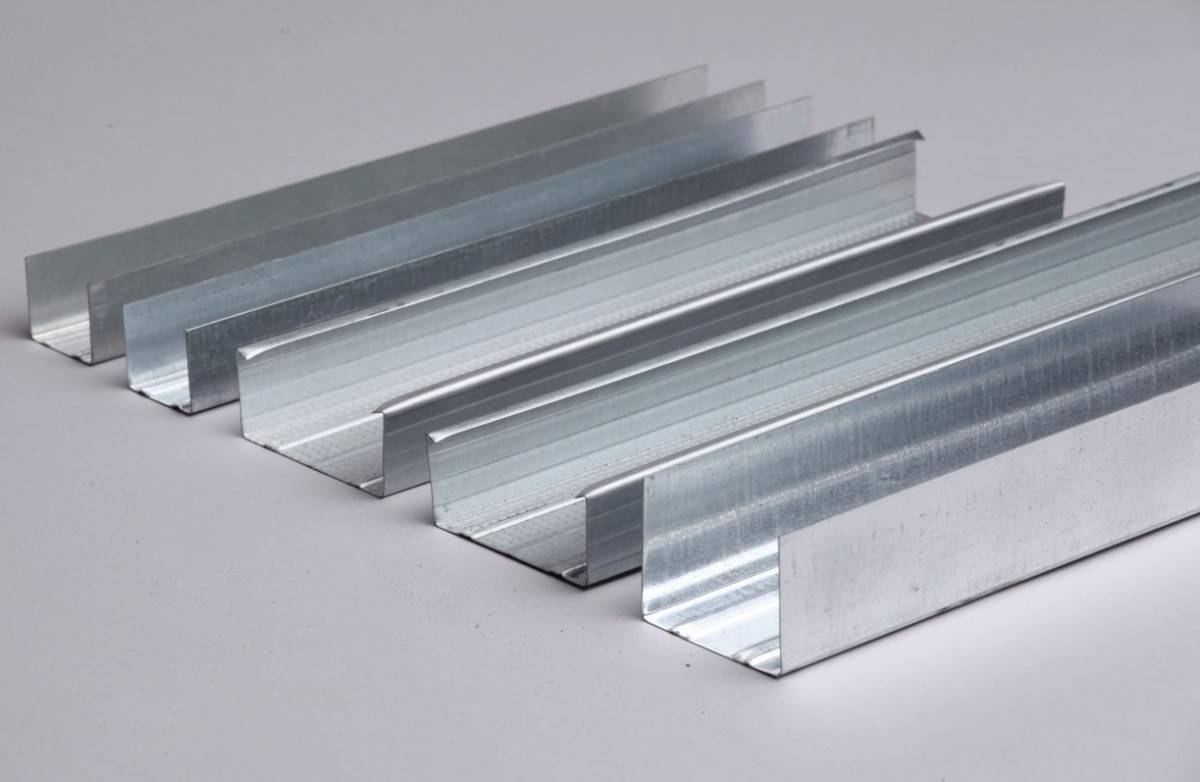

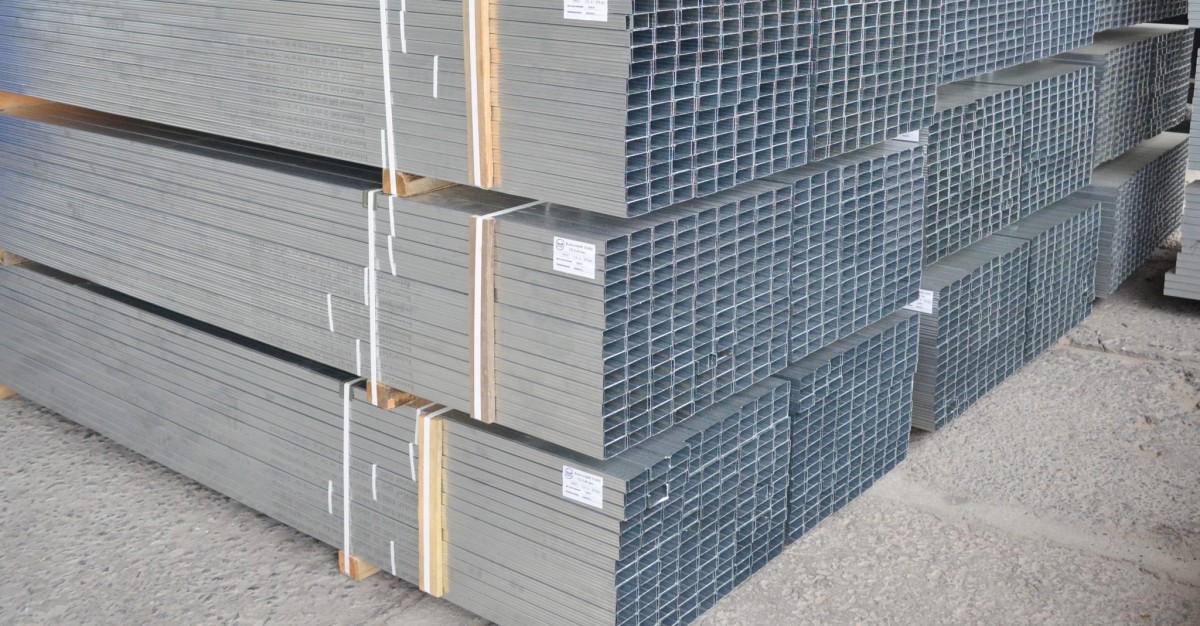

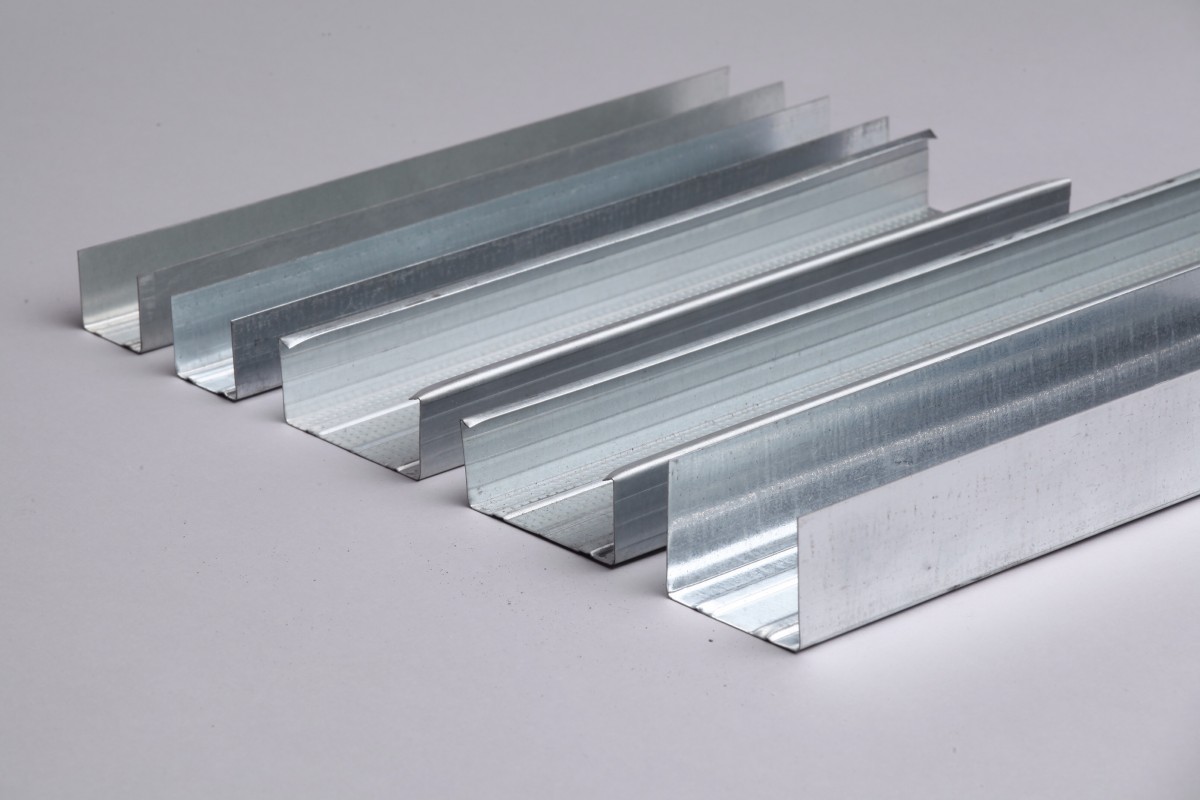

Фото профилей для гипсокартона

Также рекомендуем просмотреть:

Лучшая пароизоляция для дома
Как выбирать гипсокартон
Какой цемент лучше выбрать
Виды крепежей для гипсокартона
Экструзионный пенополистирол
Сухая засыпка
Применение бетоноконтакта
Виды утеплителей и их свойства
Кладочная смесь для кирпича
Лучшая затирка для швов плитки
Виды анкеров для бетона
Лучшая сухая шпаклевка
Какие штукатурные смеси лучше
Обзор лучших добавок в бетон
Размеры асбестоцементных труб
Как выбрать керамическую плитку
Какая подложка под ламинат лучше
Обзор лучших гидроизоляционных материалов
Какой кирпич лучше
Как выбрать рубероид для кровли
Какой плиточный клей лучше выбрать
Материалы для отделки фасадов
Лучший монтажный клей для пеноблоков
Грунтовка для стен
Зачем нужен кварцевый песок
Стеклообои в интерьере
Виды и свойства герметика
Как выбрать гипсокартон

Помогите сайту, поделитесь в соцсетях 😉

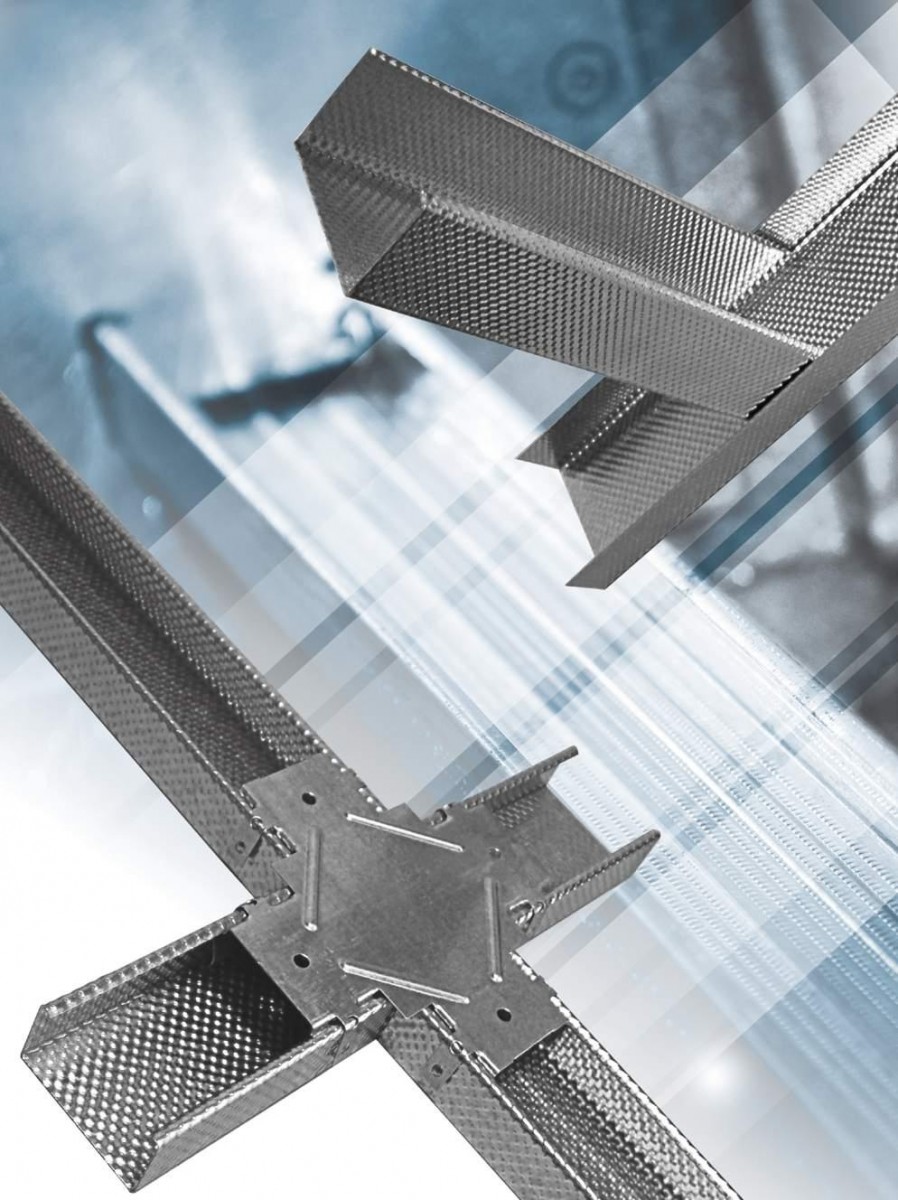

Соединение профилей

Во время ремонта жилых и нежилых интерьеров актуален вопрос, как соединить профиль для гипсокартона между собой. Наращивание используется в помещениях, где для обустройства полноценной перегородки или отделки несущей конструкции недостаточно длины стандартного 3-метрового профиля. Для этого используется соединитель, в который погружаются концы и закрепляются. Ножницами надрезаются бортики листа, а после надламывается профиль.

Крестообразное соединение используется, как правило, при обустройстве каркасов потолочного типа. С помощью «крабов» вы сможете значительно облегчить себе задачу монтажа. Четыре профиля помещаются торцами в «краб», в нём защёлкиваются, а усики отгибаются на прямой угол и фиксируются на бортиках профилей.

Т-образное соединение подразумевает использование пресс-шайб. Если возникает необходимость соединения ПС и ПН, первый вставляется во второй и фиксируется саморезом.

Необходимые инструменты и материалы

При работах на гипсокартоне, а также с каркасом, нужны специальные инструменты, которые облегчат работу, и материалы, которые помогут правильно смонтировать профиль под гипсокартонную перегородку. Таковыми являются:

направляющие профили с выбранной шириной и в требуемом количестве;
стоечные профили необходимого количества;
лента для уплотнения (если хозяин планирует утеплить и повысить звукоизоляцию перегородки);
гвозди дюбели;
саморезы для металлических поверхностей диаметром от 25 до 35 мм;
саморезы с шайбой, которая прессует фиксирующиеся поверхности;
уровень для измерения перепадов высоты;
отвес;
молоток для работ, которые выполняются вручную;
рулетка;
шуруповерт понадобится для облегчения процесса работы;
строительный нож;
перфоратор;

Инструмент для работы с профилем

Лучше всего приобретать качественные материалы и инструменты, чтобы конструкция каркаса под гипсокартонную перегородку получилась прочной и прослужила долгие годы.

Разновидности направляющих

Основание под гипсокартон изготавливается из профилей нескольких видов – на способ их применения влияет также типа конструкции, ее форма, предстоящая нагрузка и место расположения (стена, потолок).

Способы крепления направляющих между собой

Главные профили

К основным видам направляющих относят изделия следующих видов.

Таблица 1. Основные виды направляющих.

Иллюстрация	Описание
ПН	Форма в виде буквы П. Боковые стенки – гладкие. Применяется в качестве опоры под перемычки и стойки.
ПС	Применяется в тандеме со стартовым профилем. Служит основой для крепления гипсокартонных листов, поэтому обладает высокой жесткостью и стойкостью к высоким нагрузкам. Форма – П-образная.
ПП / ППН	Бывает несущим и направляющим – оба с П-образным сечением. От стенового отличается меньшим размером и толщиной. От направляющего несущий профиль отличается наличием ребер жесткости и полочек. Высота профиля также минимальна, чтобы при изготовлении подвесного потолка занималось как можно меньше высоты помещения.
Арочный	На боковых гранях имеет характерные разрезы. Применяется при изготовлении изогнутых, фигурных конструкций, арок.

При изготовлении несущего каркаса с помощью профиля ПН собирается рама, в которую вставляют направляющие ПС. Жесткость конструкции придают перемычки из направляющего профиля.

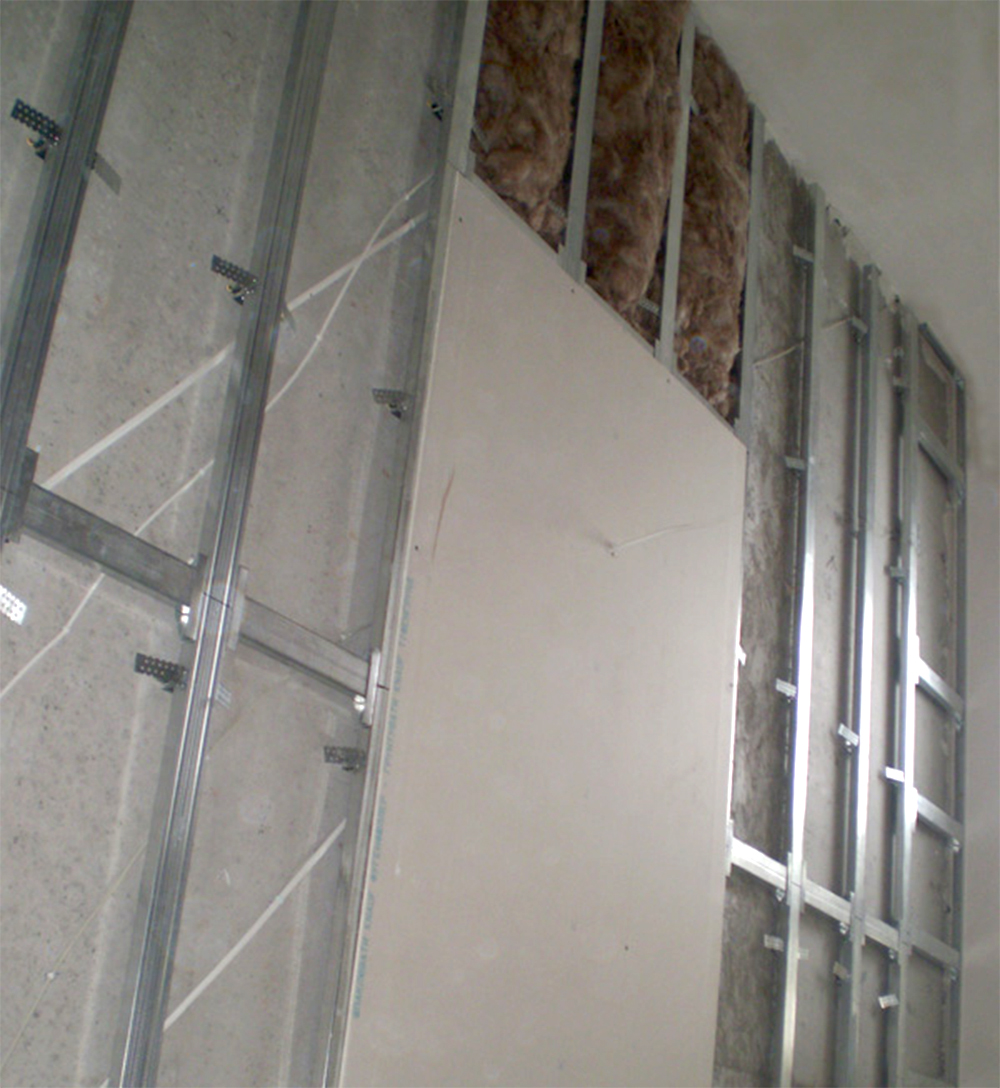

Строение гипсокартонной перегородки

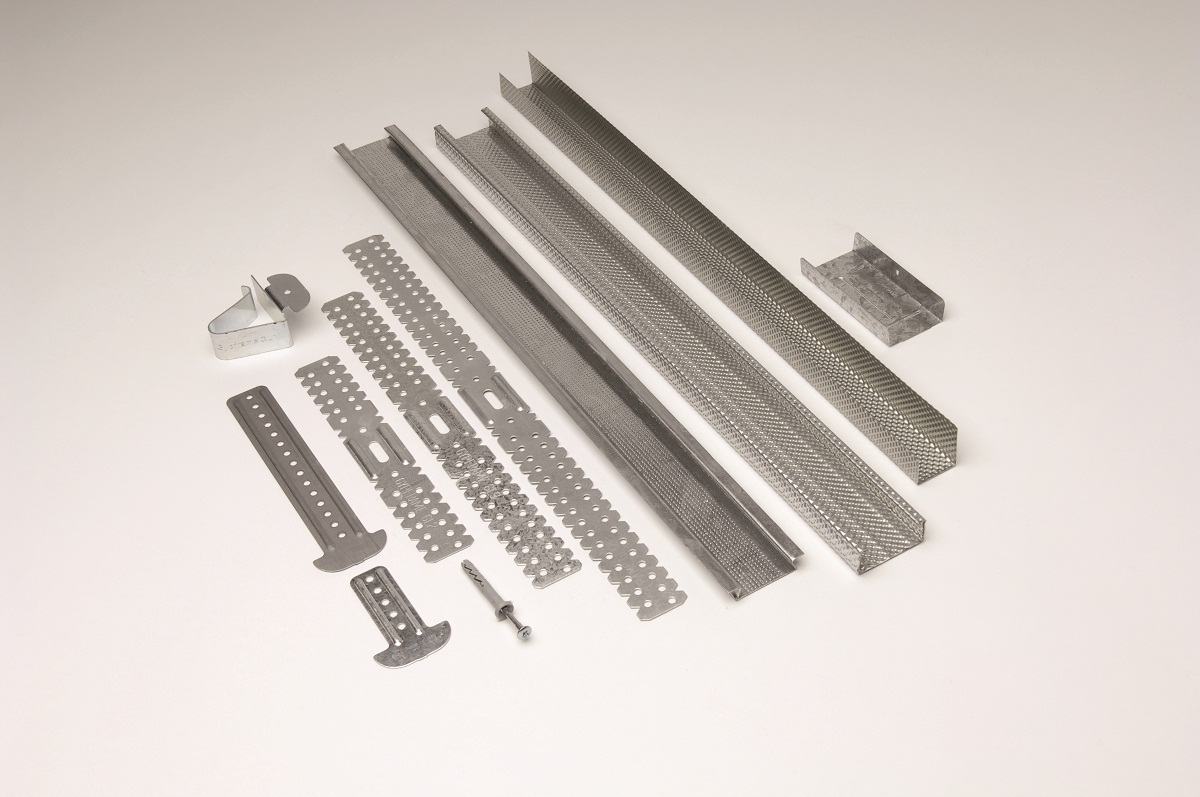

Виды дополнительных профилей

Фиксация основных элементов несущей конструкции производится при помощи дополнительных профилей.

Таблица 2. Разновидности дополнительных профилей.

Иллюстрация	Назначение
Угловой профиль	Применяется для отделки углов конструкции из гипсокартона. Может иметь крупные отверстия – фиксация элемента происходит при помощи штукатурного раствора. Элемент с сеткой по краям обладает лучшим сцеплением. Еще одна разновидность – уголок с бумажной основой, к которой фиксируются металлические полосы. Используется при оформлении оконных проемов, ниш и полок.
Подвес с перфорацией	В согнутом виде имеет П-образную форму. Через отверстие в средней части производится крепление подвеса к потолку или стене. К крайним частям фиксируют направляющие.
Подвес анкерный для потолочного профиля	Используется для крепления направляющих при монтаже подвесного потолка, обладает функцией регулировки высоты для получения идеально ровной плоскости.
Соединительный элемент типа «краб» для потолочных профилей	Применяется во время изготовления каркаса подвесной потолочной конструкции.
Удлинитель для направляющих	Выполнен в виде скобы и предназначен для удлинения путем сращивания двух однотипных направляющих.

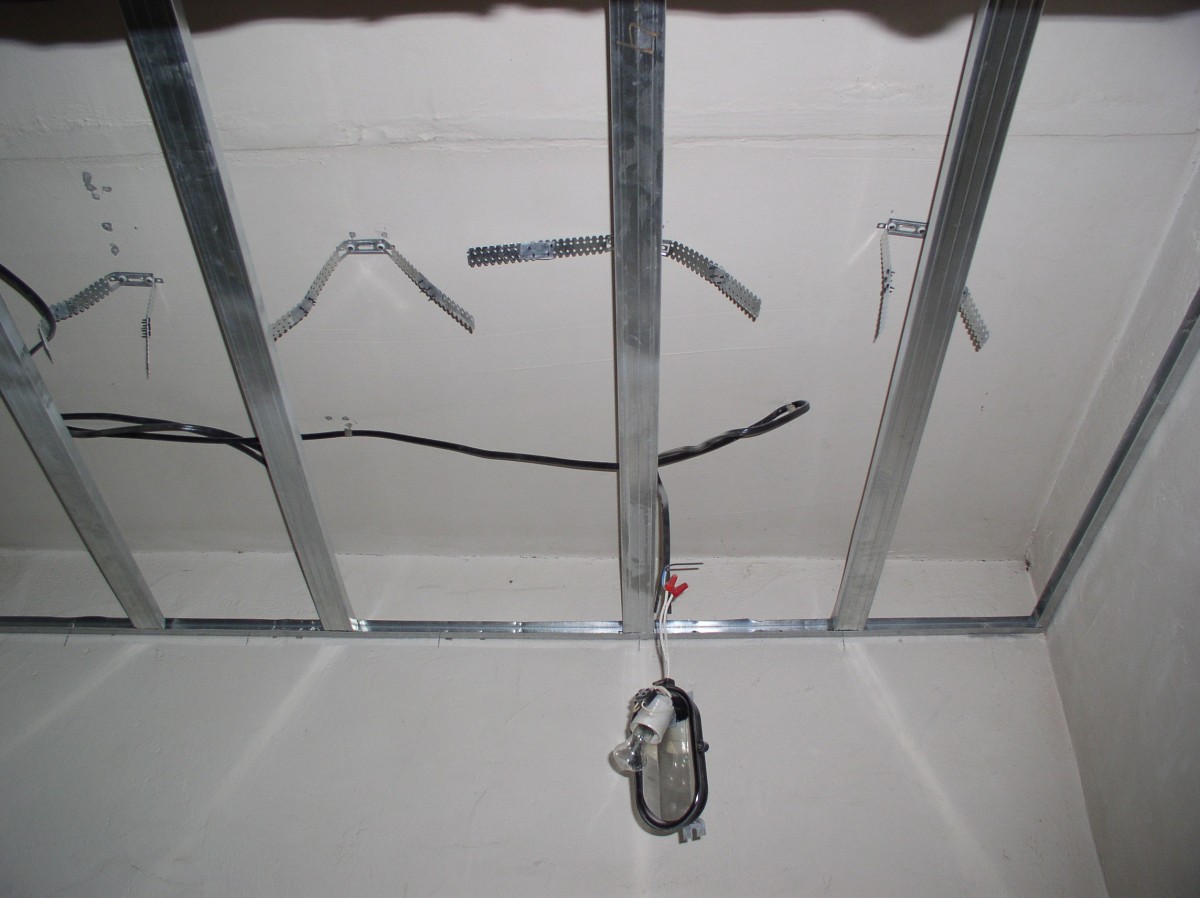

Виды профилей для потолочной конструкции

Таблица 3. Средняя стоимость материалов.

Наименование	Средняя стоимость по состоянию на апрель 2019 г., рублей
Профиль направляющая для гипсокартона	60
Профиль стоечный для гипсокартона ПС	120
Профиль для гипсокартона ПП	100
Профиль ППН для гипсокартона потолочный направляющий	85
Металлический гибкий профиль	245
Угол фасадный из ПВХ с арм. сеткой	55
Профиль арочный пластиковый угловой	69
Уголок перфорированный ПВХ под штукатурку	40
Подвес прямой	5
Соединитель для профилей	16
Удлинитель для профилей	7
Подвес анкерный с зажимом для профиля ПП	20

Используя длинный профиль можно сократить скорость возведения каркаса. При монтаже остова из более коротких направляющих применяют технологию сращивания, при этом стыковка соседних профилей не должна располагаться на одном уровне – обычно чередовать нижнее и верхнее соединение.

Оцинкованный профиль для перегородки из гипсокартона: размеры

Для разных каркасов используют различные по размеру профили

Важно знать, для чего предназначен тот или иной профиль, чтобы максимально качественно выполнить перегородку

Профиль для перегородки из гипсокартона – размеры:

Направляющий профиль имеет ширину 28 мм, высоту 27 мм, длина 3 или 4 метра, толщина стенок 0,5 – 0,6 мм;
Несущий профиль имеет ширину от 42 мм до 150 мм, высоту полок 27 мм – 40 мм, 3 или 4 метра длинной.

Некоторые виды профилей имеют готовые отверстия с прорезиненными краями, чтобы не повредить острыми краями целостность проводки, проложенной внутри перегородки из гипсокартона.

О конструкциях из гипсокартона

Все конструкции из гипсокартона строятся из четырех основных видов профилей: стоечных и направляющих профилей для перегородок из гипсокартона и направляющих и потолочных профилей для потолков из гипсокартона.

В сечении профили для гипсократона это буква П, соответственно у профилей есть одна стенка и две полки. У направляющих профилей, как для потолков, так и для перегородок, полки ровные. У стоечных и силовых потолочных профилей полки профиля имеют загибы для усиления конструкции.

Соединяются профили двумя способами:

С помощью специального инструмента, называемого просекатель;
С помощью саморезов металл-металл. Саморезы маркируются, как LN, это прокалывающие саморезы и LB сверлящие саморезы.

В строительном плане профили для гипсокартона материал технологичный и соединять их можно очень разными способами. Часть способов соединения можно отнести к стандартным, и именно они указаны в технологических картах производителей профилей. Вторую часть способов соединения можно назвать не стандартными.

Крепеж для каркаса с цилиндрической головкой («клопы»)

В магазинах представлен богатый выбор таких изделий с разными характеристиками:

Длиной от 9 до 11 мм. Профессионалы рекомендуют использовать более короткие: отличий в качестве крепления практически нет, а экономия выходит неплохая.
Черные оксидированные и блестящие оцинкованные. Новички считают, что вторые долговечнее. На самом деле по характеристикам оба виды одинаковы, так что берите те, что есть в наличии.

Острые или со сверлом на конце. Мастера рекомендуют пользоваться острыми: они лучше держатся в профиле за счет маленького аккуратного отверстия. К тому же цена на них ниже. Преимущества использования саморезов с острыми концами видны на фото.

С засечками на тыльной стороне шляпки и без. Если есть возможность, лучше брать шурупы с засечками: они предотвращают раскручивание соединения при вибрациях.

Из чего делать каркас

До того как сделать обрешетку под гипсокартон, решается из какого материала ее собрать.

Если речь идет о прямой обшивке, обычно монтируют деревянный реечный набор либо металлические профили.

Следует сразу отметить, что древесный остов устанавливают редко, несмотря на его бюджетность. Связано это с невысокой прочностью, несущей способностью таких элементов, их неустойчивостью к влажности, гниению, грибку, насекомым, а также грызунам.

Еще одним минус дерева — перед тем как сделать каркас под гипсокартон из него, подготовленные рейки важно тщательно подровнять и просушить, иначе, через какое-то время они, просыхая, начнут выкручиваться, ослабляя шурупный ход и деформируя гипсокартонную обшивку

Металлическая обрешетка под гипсокартон, куда более прочная и практичная, ведь она:

Не нуждается в сушке, выравнивании;
Не подвержена линейным деформациям при воздействии немеханических внешних факторов;
Не гниет;
Непривлекательна для вредителей.

Также монтаж профиля под гипсокартон своими руками из металла, для новичков куда проще освоить.

Соединение профилей просекателем. Как выбрать

Найти его можно в любом специализированном магазине. Но продавец представит вашему вниманию сразу несколько видов просекателя, и выбор будет затруднительным. Просекатели могут быть станочными, ручными и пневматическими.

Пневматический или ручной просекатель пригодятся вам, если вам придется конструировать сложный профиль, вытянуть каркас или согнуть его, подрезать углы. Такие просекатели по размеру маленькие, но, тем не менее, очень мощные.

Ручные просекатели обычно имеют маленькую рукоятку: ими можно не только скрепить каркас, но и, к примеру, пробить замочную скважину.

Ручные просекатели профиля для гипсокартона обычно имеют маленькую рукоятку

Но самый частый товар в ассортименте – усиленный просекатель. Название его не случайно, так как сделан он из материалов особой прочности, и сломать его крайне трудно. Если его режущая часть износилась, то ее можно заменить.

Стоит сказать ещё и о профессиональных просекателях. Но используются они в строительстве зданий, так как для ремонта в квартире слишком велики, да и цена такого просекателя практически равна всей конструкции из ГКЛ.

Выбирая просекатель, сообщите продавцу-консультанту следующую информацию:

Толщина металлического профиля ;
Свойства профиля;
Форма и размер отверстия;
Необходимость использования пресса на каком-либо этапе работы.

Интересно, что многие умельцы самостоятельно изготавливают просекатель из подручных средств.

Как посчитать количество профилей

Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.

Надо четко представлять как будет выглядеть каркас

Расчет количества направляющих для одной стены

Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:

Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.

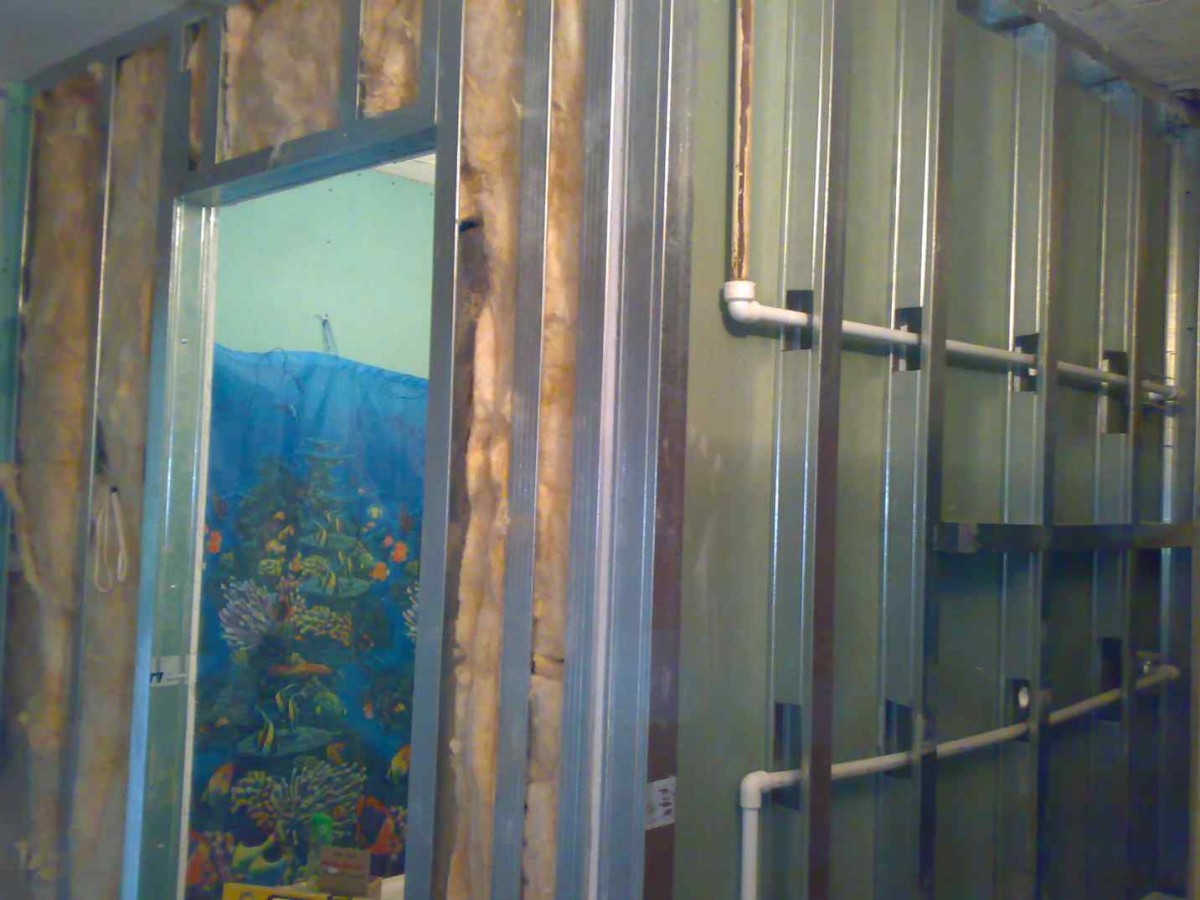

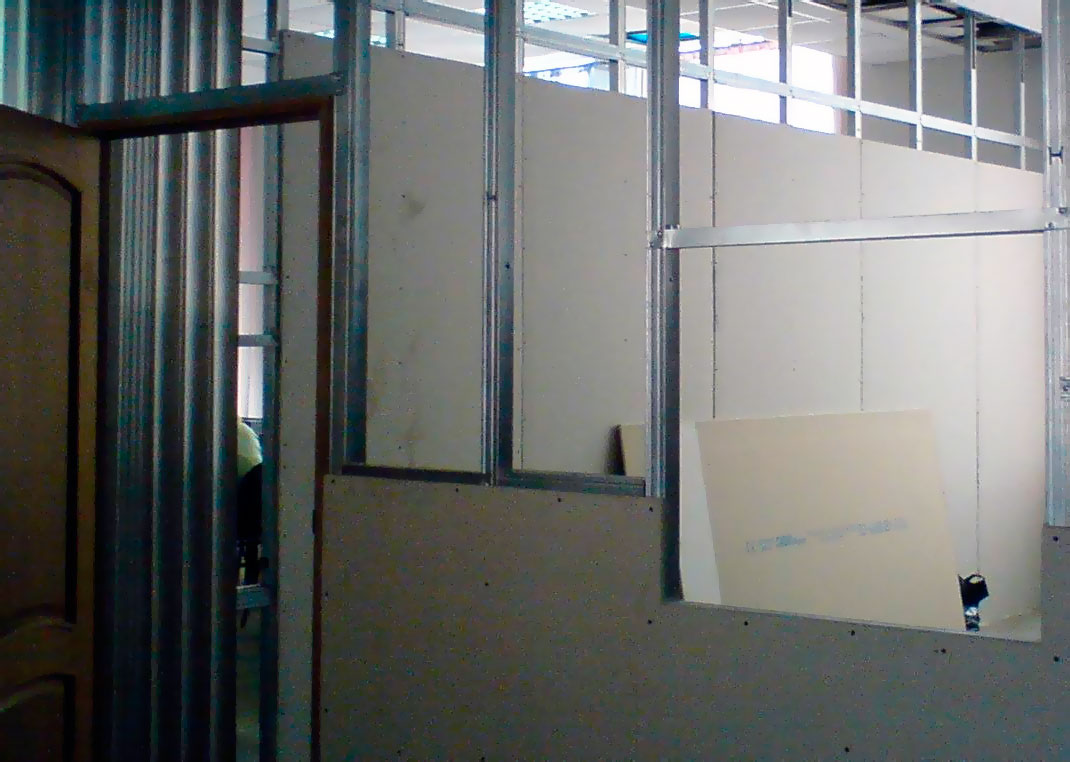

Примерно так выглядит каркас для перегородки
Стоечные профиля для ГКЛ — СП. Как уже говорили, они ставятся с шагом 60 см. Причем крайний проем не может быть больше 60 см. Даже если остается 10 см, ставится дополнительная стойка. Сначала считаем количество стоек: длину комнаты делим на 60 см, добавляем еще одну — угловую. Например, длина комнаты 4,75 метра. 475 см / 60 см = 7,91 шт — это будет 8 стоек + 1 угловая, итого — 9 шт. Далее ищем метраж — найденную цифру умножаем на высоту помещения. Получаем требуемую длину для стоек: 9 м * 3,2 м = 28,8 м.
Перемычки. Используют стоечные профили. Их ставят с шагом 60-80 см, но при этом стыки листов гипсокартона по вертикали тоже должны приходится на такую перегородку. Тут придется считать в зависимости от выбранного шага, а потом добавить найденную цифру к той, которую высчитали в предыдущем пункте.

Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.

Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП

Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:

Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.

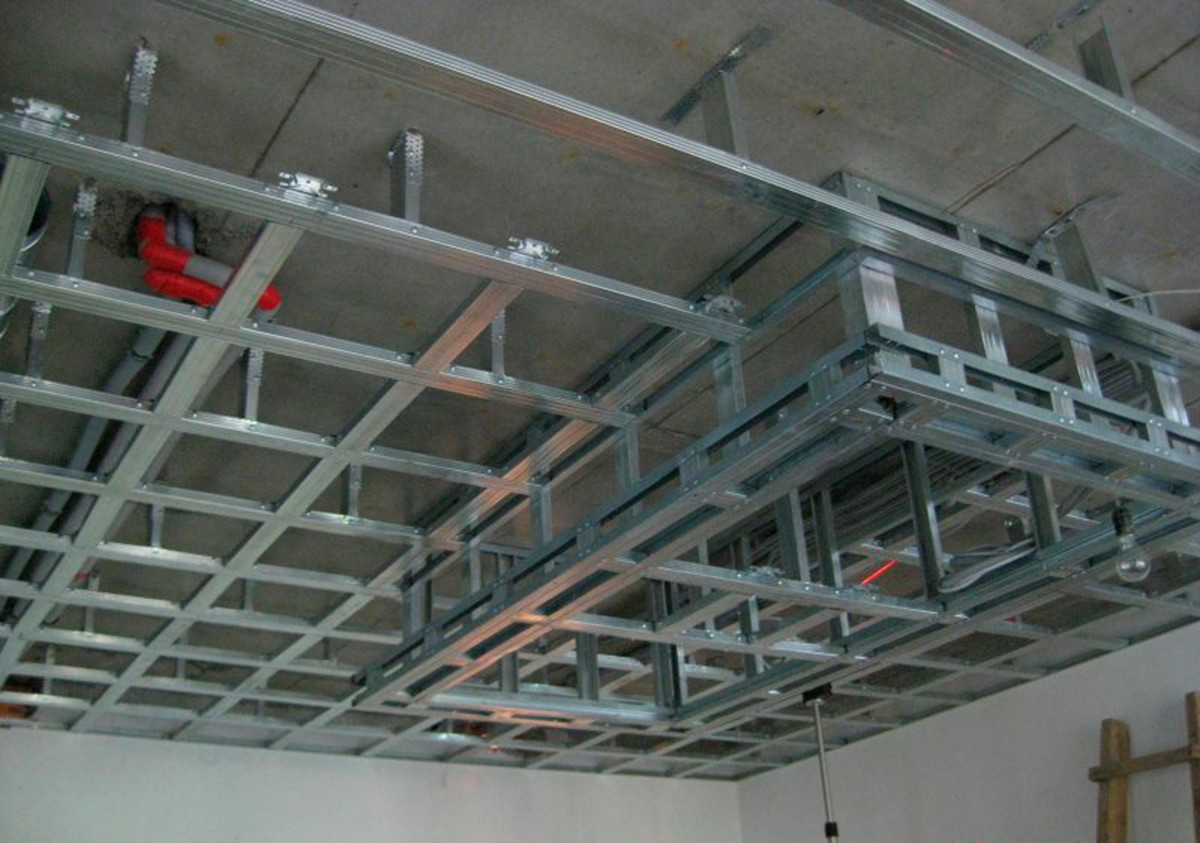

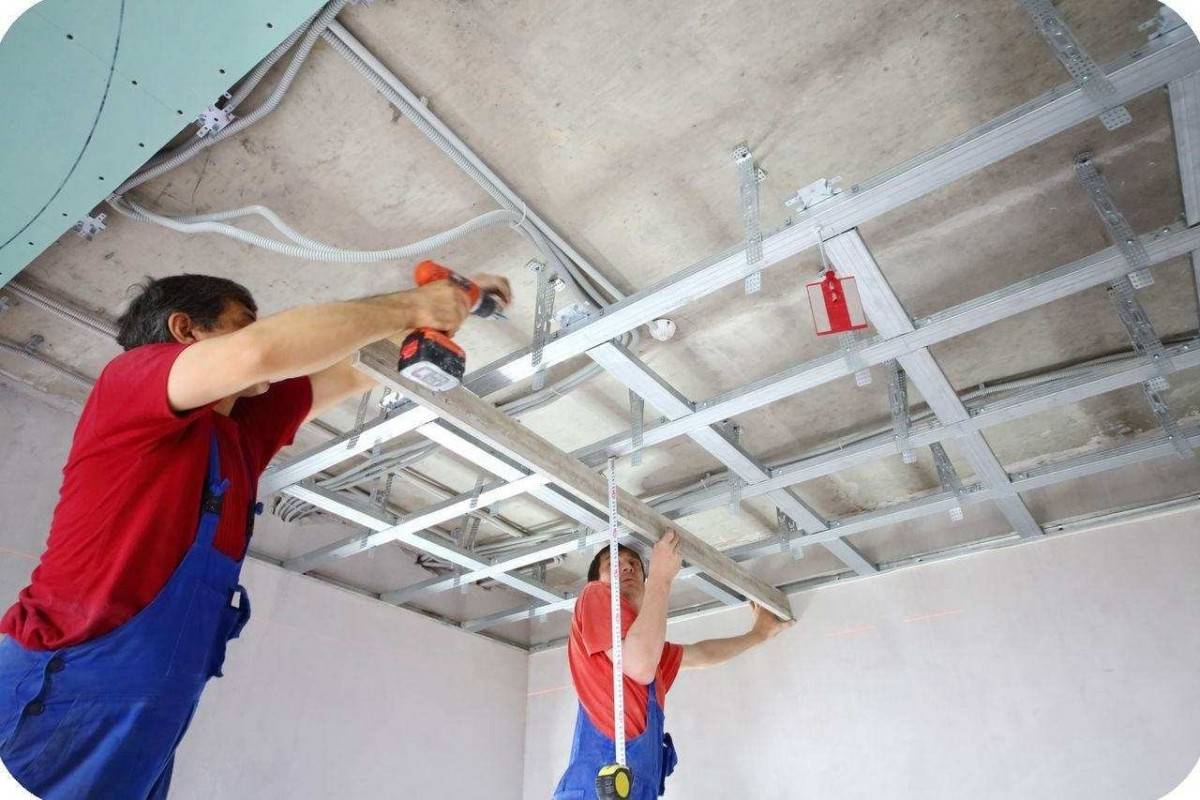

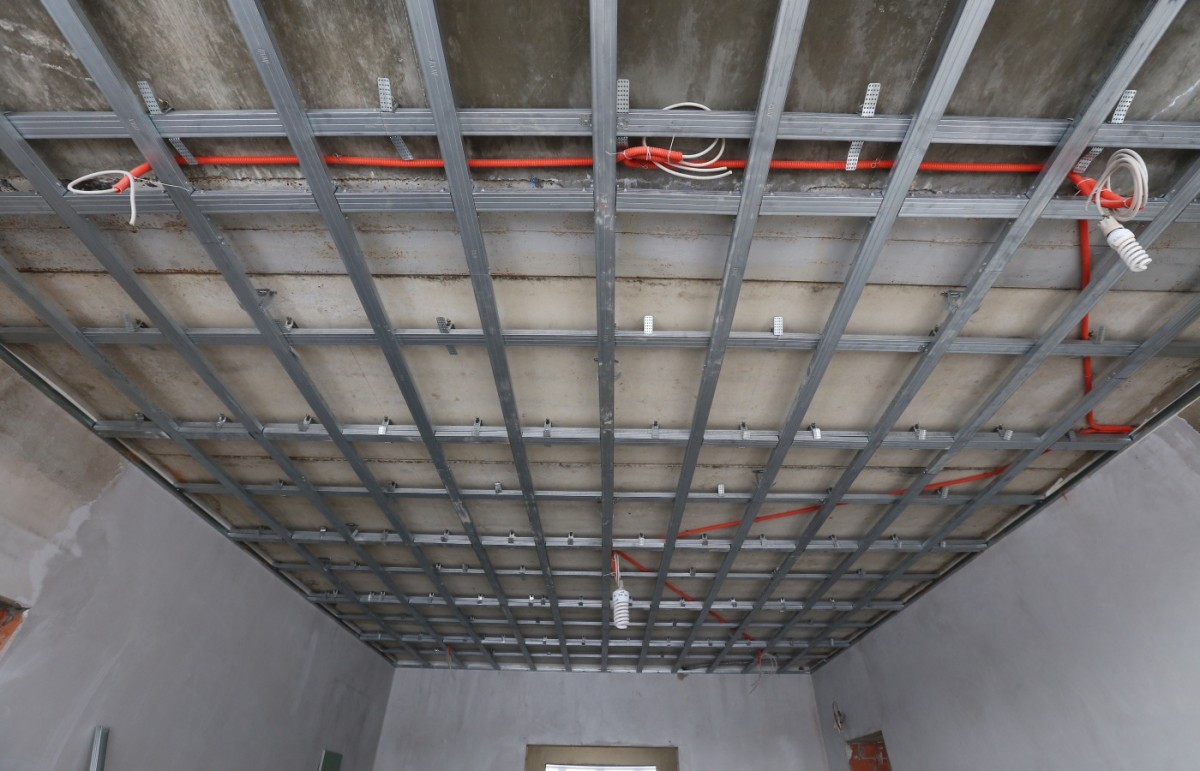

Сначала монтируются направляющие потолочные профили
Метраж профиля ПНП. Лучше располагать несущие профили вдоль короткой стены. В этом случае делим на 60 см размер более длинной стены: 400 см / 60 см = 6,66 шт, округляем — 7 шт. Добавлять угловую стойку не надо, так как по периметру набит будет направляющий профиль и стойки заправляются в него. Несущие из профиля ПНП расположены вдоль короткой стороны ( в данном примере это 3 метра), то есть требуемая длина профиля этого вида — 7 шт * 3 м = 21 метра.
Далее считаем количество профиля ПП на перегородки — отрезки длиной по 60 см, которые устанавливаются между двумя соседними несущими профилями. В данном случае перегородки располагаться будут вдоль длинной стены. Потому считаем так: 300 см / 60 см = 5 шт, а общая длина будет 5 шт * 4 м = 20 м.

Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

Основные виды профилей

Изделия классифицируются на следующие типы:

Направляющие или стартовые;
Потолочные стоечные;
Стоечные настенные/перегородочные;
Усиленные;
Арочные;
Маячковые;
Угловые — защитные и штукатурные;
Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

Длина — 3 м
Ширина полки — 27 мм
Длина каждой спинки — 28 мм
Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

50×40 мм
75×40 мм — применяется как перемычный в каркасах
100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

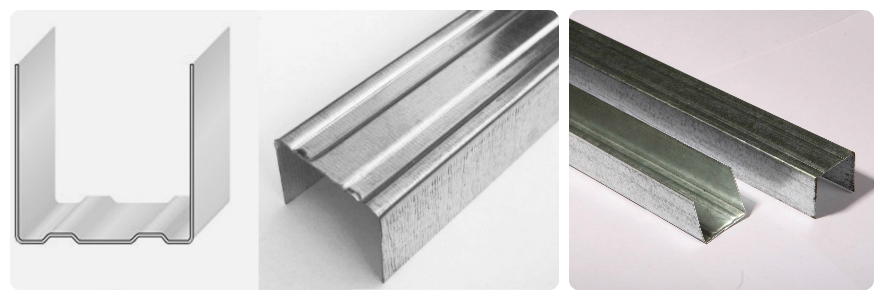

Стандартные размеры стоечного профиля под гипсокартон:

Длина полки — 5 см
Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

Длина — 3 метра, 4 метра, 6 метров
Высота полок — 4 см
Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

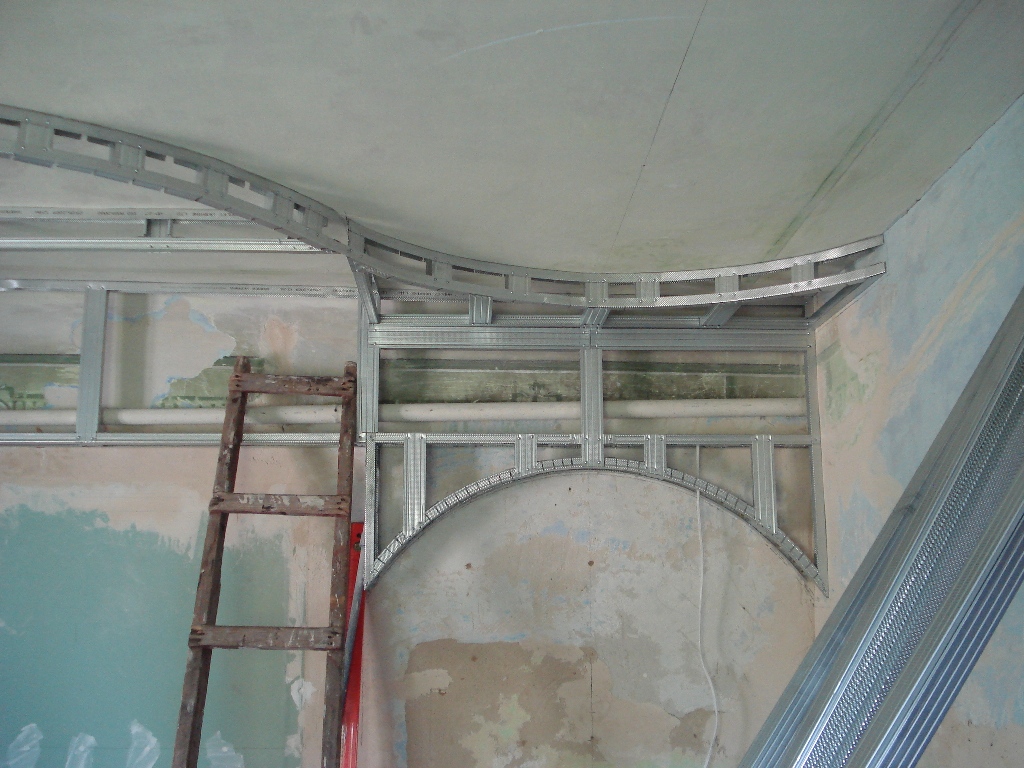

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Предназначение металлического стоечного профиля

Главной задачей, которая решается путем применения профиля стоечного для гипсокартона – создание жесткого каркаса для последующего крепления гипсокартонных листов. Его успешно используют в строительстве разных зданий, как жилого, так и производственного назначения.

Например, профиль с маркировкой ПС–6 (размер 100х50 мм) выбирают преимущественно для возведения конструкций с повышенной требовательностью к жесткости. Производители предлагают широкий выбор различных сечений для каждого отдельного случая применения.

Если планируемое построение характеризуется большой несущей нагрузкой, специалисты рекомендуют отдавать предпочтение профилю с маркировкой ПС–150. В любом случае, когда у вас возникают сомнения относительно последующих условий эксплуатации строения лучше остановиться на вариантах с большей жесткостью.

Для выравнивания стен или обустройства небольших перегородок хорошо зарекомендовал себя стоечный профиль ПС–2.

1 – профиль ПС-6; 2 – профиль ПС-150; 3 – профиль ПС-2

Благодаря удобному формированию каркасного основания, все рассматриваемые типы получили широкое распространение не только в среде профессионалов, а и в кругу новичков строительства. Возвести качественную перегородку из стоечного профиля (ПС) и произвести последующую обшивку гипсокартонным листом совсем несложно. Главное, знать особенности его применения в каждом отдельно взятом случае.

Типы каркасов

В ремонте помещений, в основном, применимы типы каркасных конструкций:

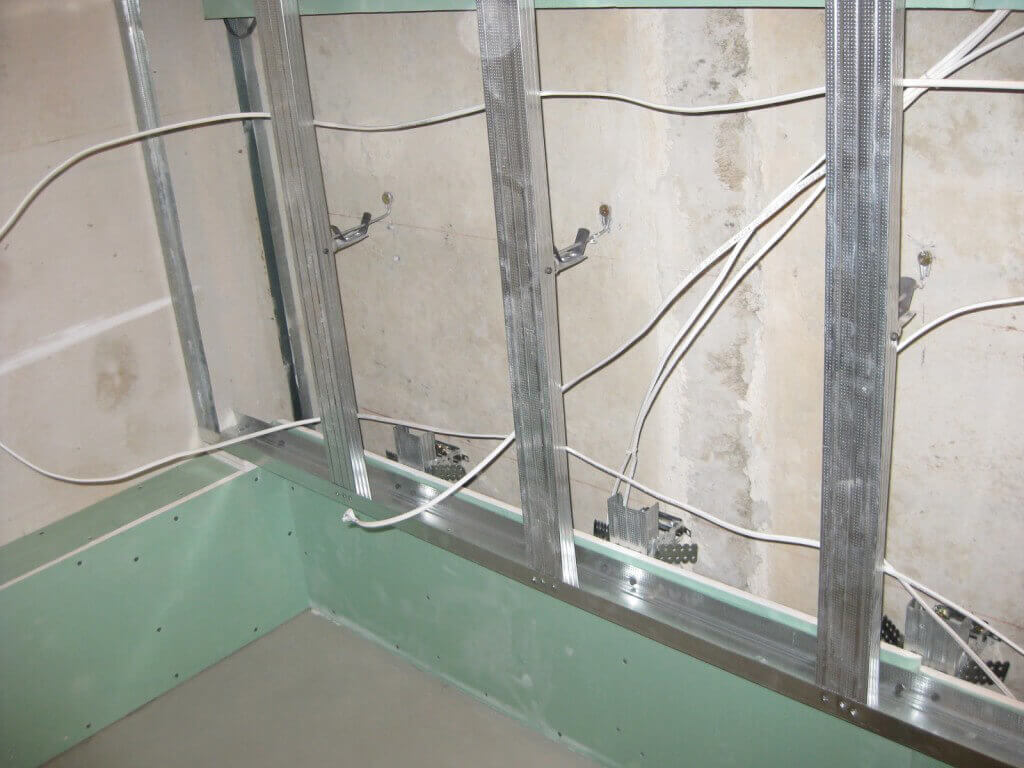

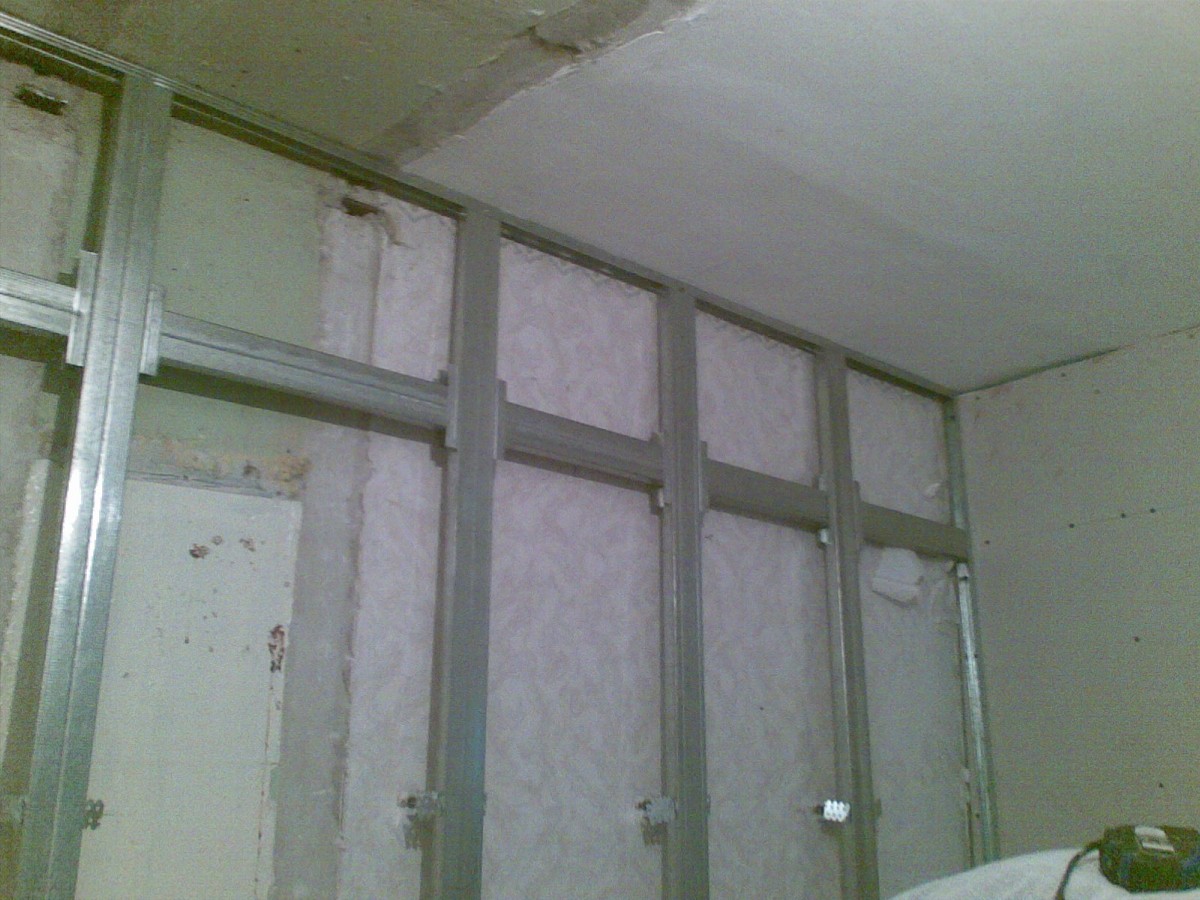

стеновые. Использующиеся при отделке стен комнат и имеющие соединения с несущими стенами;
потолочные. Собираются для создания подвесных потолков, соединяются путем подвесов с несущими перекрытиями;
перегородочные. Выступают жёсткой конструкцией либо декоративным элементом. Жестко фиксируются с поверхностью пола и потолка;
фасадные. Такие типы каркасов создаются вне помещений на улицах для различных типов отделки (например, под металлосайдинг).

Каждая из этих конструкций собирается на основе металлического профиля (реже деревянных реек) и обшивается гипсокартоном.

Прочность такого основания зависит от многих факторов, основные из которых таковы:

качество материала, с которого собирается каркас. Наилучшим на строительном рынке является мировой производитель КНАУФ;
качество крепежей и их количество. Необходимое количество крепежных элементов создают практически «несокрушимый» каркас;
количество стоек основания. Стойки в виде металлического профиля делают всю конструкцию жесткой. А также служат основными «шпангоутами», на которые крепится вся обшивка.

Конечно, можно создать основание под гипсокартон с минимальным расстоянием между стоечными профилями каркаса, но, это будет экономически нецелесообразно, а сама конструкция будет иметь избыточную прочность.

Чертеж для перегородки с расстоянием между стойками

Однако не стоит и экономить на материале, если требуется установить положенное количество стоек, значит, они должны присутствовать. Такая экономия попросту будет опасной в дальнейшей эксплуатации конструкций. На один лист гипсокартона нужно 3 стоечных профиля: 2 по краям и один посередине листа.

Существуют определенные нормы и правила для сборки различных типов конструкций, начиная от стеновых до перегородочных видов. В видео показан процесс установки каркаса под гипсокартон.

Какие бывают профили для потолка

Основные потолочные профили

Для потолочного каркаса под гипсокартонные листы, как правило, используют два вида профилей – CD и UD, хотя на них использование профилей не заканчивается.

Можно обратить внимание на одну деталь маркировки – в основных потолочных профилях она заканчивается на латинскую букву D

Профиль UD

Профиль UD в основном выполняет вспомогательную функцию для профиля CD.
UD в основном используется по периметру комнаты, иногда такой профиль используют для выполнения фигурных элементов потолочного каркаса.
Параметры профиля UD: ширина – 25 мм, толщина – 25 мм, а длина может варьироваться – 3000 мм или 4000 мм.
Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
Боковые перегородки такого профиля гладкие, а нижняя – профилирована для увеличения жёсткости.
Профиль UD выпускается как с отверстиями для крепления, так и без них.
Основная функция этого профиля – поддержание профиля CD, который вкладывается в него.
Профиль CD несёт на себе основную нагрузку при монтаже потолка и один лист гипсокартона, как правило, пересекает не менее четырёх таких профилей.
CD потолочный профиль для гипсокартона монтируется на П-образные подвесы, прикреплённые к основному потолку, а края профиля обычно вкладываются в профиль UD.
Параметры профиля CD: ширина – 60 мм, толщина – 25 мм, длина может быть от 3000 мм до 4000 мм.
Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
Основная и боковые перегородки профиля CD также профилированы для большей жёсткости изделия.

Какие ещё профили применяются для потолочного каркаса?

Для потолочного каркаса также могут применяться перестеночные профили для гипсокартона, маркируемые последней буквой W.

Первые буквы у этих профилей идентичны буквам изделий для потолочного каркаса – это U и C.

Назначение этих профилей аналогично потолочным: U – вспомогательный и C – основной профиль.

Профиль UW на потолочном каркасе используется в основном для создания фигур второго или третьего уровня потолков.
Может прикручиваться как к предыдущему уровню потолка, так и устанавливаться на подвесах.
Параметры профиля UW: толщина – 50 мм, ширина может быть 50 мм, 75 мм или 100 мм, длина бывает 3000 мм или 4000 мм.
Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
Боковые перегородки у профиля гладкие, а основная – профилирована для жёсткости.

Профиль CW

Профиль CW, как правило, служит для монтажа межкомнатных перегородок, а для потолочного каркаса используется только для создания других уровней потолка и различных фигур, при условии, что задействован профиль UW.
Параметры профиля CW: толщина – 50 мм, ширина варьируется: 20 мм, 75 мм и 100 мм, длина профиля бывает 3000 мм и 4000 мм.
Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
Основная и боковые перегородки профиля CW профилированы для большей жёсткости изделия.

Вспомогательные элементы для крепления потолочных профилей

Ударный дюбель получил своё название из-за способа монтажа, то есть, шуруп в этот дюбель не закручивается, а забивается молотком.
Такие комплекты бывают разной длины и разного диаметра.
Ударные дюбели часто настоятельно рекомендуют в магазинах для сборки гипсокартонного каркаса, но из этого комплекта для монтажа каркаса на потолке можно использовать только пластиковый дюбель, так как он развальцован и не проваливается в пустоты потолочного перекрытия.
Шуруп для этого дюбеля нужен более толстый, чем идущий в комплектации.

Пластиковый дюбель-пустышка

Дюбель-пустышка используется как для стен, так и для потолка, но бывает такое, что он проваливается в пустоту потолочного перекрытия, поэтому лучше подбирать развальцованные дюбели, на которых есть маленькая шляпка.
Для каркаса для потолка из гипсокартона, как правило, используются дюбели 6 мм диаметра, длина в таких случаях почти не имеет значения.

Шурупы-саморезы

Для крепления потолочного подвесного каркаса при дюбеле 6 мм диаметра обычно используются саморезы от 70 мм до 100 мм длиной.
В данной ситуации пригодность шурупа зависит от его толщины – чем толще – тем лучше.
Мелкие саморезы для монтажа гипсокартонных профилей или попросту – блошки – используются для соединения профилей друг с другом, а также для соединения профиля с подвесом.
Головка штампована под крестообразную отвёртку, конец бывает конусный или с буром.

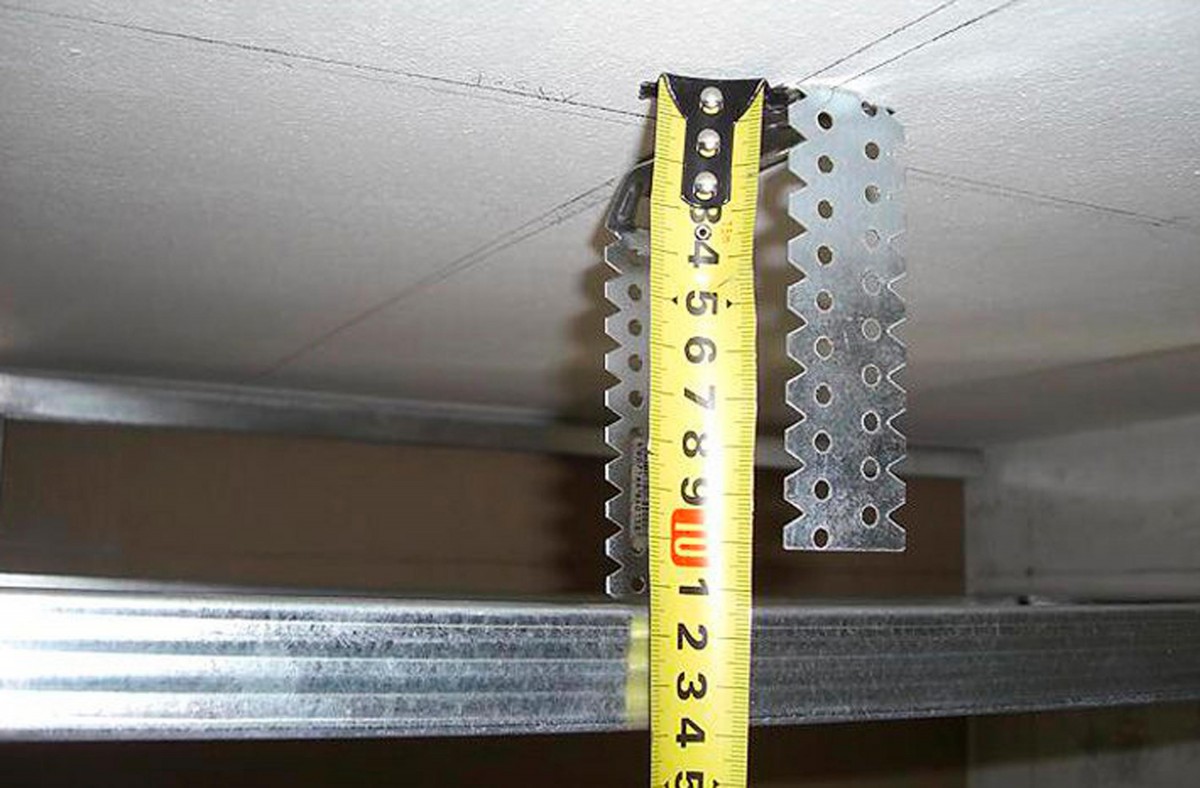

П-образные подвесы

П-образные подвесы или пэшки нужны, когда производится монтаж профилей под гипсокартон на потолок.
Подвесами также пользуются для других целей, так как они представляют собой перфорированную гибкую пластину и могут служить перемычкой, зажимом и так далее.

В заключение

Достоинства гипсокартонных систем весьма очевидные, так как они достаточно технологичные, хотя и имеют некоторые недостатки, но их можно и не учитывать. Во-первых, это скорость возведения различных конструкций, причем любой конфигурации. При этом можно обойтись без специальных профилей, сделав надрезы на направляющих или несущих профилях. Ту же перегородку можно легко сделать из профилей, предназначенных для монтажа подвесных потолков, если нет проемов для окон или для дверей, так как, в таком случае понадобятся специальные профиля. Во-вторых, их монтаж не связан с высокими показателями профессионализма, хотя отделочные операции все же требуют высокой квалификации. Недостаток подобных систем заключается в том, что они отбирают часть полезной площади. Если зашивается одна стена, то это не существенно, но если ровняется 4 стены, то при подсчетах получается внушительная цифра. Порой приходится выбирать, отдавая предпочтение другим технологиям, которые не отбирают часть полезной площади.

К сожалению, встречаются мастера, которые незнакомые с технологией монтажа гипсокартонных систем и собирают каркасы так, как они представляют, использовав порой профиля не по назначению

Особенно это касается подвесных потолков из гипсокартона, где очень важно придерживаться некоторых правил. Некоторых правил нужно придерживаться и при монтаже перегородок, если они эксплуатируются при повышенных нагрузках

Это возможно в том случае, если в перегородке устанавливаются двери или окно.

потолок из гипсокартона, очередность монтажа, все секреты. Plasterboard ceiling.

Watch this video on YouTube

Какие бывают профили для гипсокартона и как их выбирать?
