Преимущества неразъемного соединения
На первый взгляд, неразъемное соединение может показаться менее привлекательным, чем разборный стык. Ведь участок трубопровода нельзя будет починить в случае необходимости, а придется менять полностью.
Рекомендуем ознакомиться: Фитинги для труб из сшитого полиэтилена
Однако в случае с металлопластиковыми трубами и пресс-фитингами все с точностью до наоборот – эти соединения настолько прочны, что не нуждаются в ремонте.
Достоинства неразъемного соединения:
- Высокая надежность. Соединение можно эксплуатировать при давлении в 10 атм.
- Устойчивость к воздействию высокой температуры. Пресс-стык выдерживает любую температурную нагрузку, допустимую при эксплуатации металлопластика.
- Антикоррозийная устойчивость.
- Возможность эксплуатации в «закрытом» режиме. Пресс-соединение можно замуровывать в стены или пол. Оно не нуждается в обслуживании или ремонте.
- Простота установки. Установка пресс-фитингов не требует дорогостоящих инструментов и специальных навыков.
- Цена деталей сопоставима с компрессионными фитингами, а часто бывает ниже.
Основные достоинства и недостатки креплений труб на пресс фитингах
Главными достоинствами прессовых соединений можно назвать простоту сборки системы и надежные долговечные конструкции. Кроме этого следует отметить возможность совмещения металлопластиковых и полиэтиленовых конструкций с металлическими и полипропиленовыми трубопроводами. Системы из металлопластика и полипропилена не подвержены разрыву в случае замерзания теплоносителя при морозах. Труба просто расширяется под давлением образовавшегося льда, а малый объем воды в фитингах не создает его в больших количествах, достаточного для их разрушения.
Недостатками считают необходимость приобретения специального инструмента и более высокую стоимость систем, чем в случае применения трубопроводов из металла и полипропилена.
Монтаж соединительных элементов
Особые инструменты в создании герметичных стыков требуют пресс фитинги под сварку, а обычные элементы соединяются достаточно просто. Такую систему без проблем можно собрать своими руками
Важно не спешить и четко соблюдать предписанную инструкцию
Конструкция пресс фитинга
Для выполнения работ потребуются следующие инструменты:
- Труборез, представляющий собой специальные ножницы. Вместо них можно использовать ножовку по металлу, но срез потребуется обработать наждачной бумагой.
- Калибратор – штырь, диаметр которого последовательно увеличивается.
- Гаечные и зажимные ключи.
- Измерительная рулетка.
Установка изделий проверенных производителей, к которым можно отнестипресс фитинги viega или valtec, производится легко.
Она состоит из следующих этапов:
- Измерение трубы и отрезка нужной длины. Полученный срез должен иметь ровную и перпендикулярную поверхность к оси трубы.
- Снятие внутренней фаски с торца, полученного отрезкой.
- Придание трубе круглой формы с помощью калибратора. При отрезке трубы приобретают некоторую овальность, которую необходимо исправить.
- Надевание гильзы на трубы.
- Надевание трубы с гильзой на штуцер фитинга производится до упора. Если есть необходимость, то торец расширяется эспандером.
- Обжимка пресс-клещами. Для этой цели можно использовать пресс-пистолет с электрогидравлическим приводом, который выполнит обжим более быстро и качественно.
Плюсы и минусы изделия
По сравнению с другими видами пластиковых и металлических труб для отопления, металлопластиковые обладают рядом достоинств, к которым относятся:
- полная антикоррозийность и отсутствие образования внутренних отложений;
- химическая устойчивость к воздействию большинства агрессивных сред и токсических веществ;
- высокие антистатические и диэлектрические свойства материала;
- низкое внутреннее гидравлическое сопротивление трубы, обеспечивающее ее высокую пропускную способность;
- небольшая теплопроводность, уменьшающая интенсивность образования конденсата;
- высокая экологичность и эстетичный дизайн;
- небольшой вес и низкая стоимость;
- высокая надежность соединений при использовании пресс-фитингов, что позволяет осуществлять скрытую прокладку трубопроводов;
- высокая гибкость обеспечивает минимальные радиусы изгиба труб и не требует применения при монтаже дополнительных угловых элементов;
- удобство транспортировки, монтажа и ремонта за счет пластичности материала и разъемности соединений;
- универсальность применения для различных инженерных систем и коммуникаций (отопление, водоснабжение и т.д.);
- газонепроницаемость изделия позволяет защищать элементы трубопроводных систем (насосов, котлов, радиаторов и пр.) от негативного воздействия кислорода;
- хорошие шумопоглощающие свойства обеспечивают тихую транспортировку жидкости по трубопроводу;
- износостойкость и долговечность эксплуатации, не требующая дополнительного обслуживания.
Недостатки металлопластиковых труб :

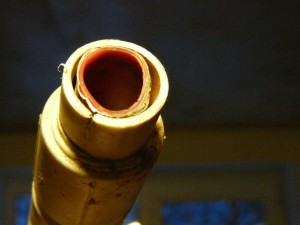

Если использовать трубы без фитингов, происходит растрескивание наружного слоя
низкая устойчивость к механическим повреждениям;
небольшая термостойкость по сравнению с металлическими трубами;
высокий показатель теплового линейного расширения, из-за которого приходится устанавливать специальные компенсирующие устройства на длинные участки трубопровода;
из-за температурный перепадов крепления обжимных фитингов ослабевают, поэтому их нужно периодически подтягивать;
для монтажа труб нужны обжимные (компрессионные) фитинги, но их присутствие делает невозможным скрытую прокладку трубопроводов;
сужение проходного сечения МП трубопроводов в местах установки соединительной и запорной арматуры;
высокая стоимость соединительной и запорной арматуры, которая нужна для прокладки трубопровода.
Отдельно нужно отметить низкую морозоустойчивость труб из металлопластика, что вызывает расслоение и разрыв труб при замерзании в них жидкости.
С этим эффектом можно бороться двумя способами :
- заранее утеплить трубы ещё во время их установки (обзор изоляционных материалов );
- вместо воды в качестве теплоносителя для систем отопления использовать незамерзайку .
Соблюдение правил монтажа и эксплуатации труб из металлопластика позволяет избежать негативного влияния большинства этих недостатков.
Компрессионное натяжение
Это самый простой способ соединения. Для выполнения такого соединения не требуется специальный инструмент для пресс фитингов, здесь достаточно ножниц для резки труб, калибратора (вальцовки) и простого разводного ключа и, к тому же, не потребуется особого опыта производства работ. Вы просто:
- надеваете натяжную гайку и зажимное кольцо;
- после этого вставляете на завальцованный край изделия фитинг;
- натягиваете к нему кольцо;
- зажимаете ключом натяжную гайку.
Главная проблема такого соединения проявляется в будущем. Из-за периодических тепловых расширений, резьбовое соединение имеет определенную подвижку и натяжение ослабевает.
В итоге может возникнуть течь, которая приведет к корродированию металла и полному его разрушению. Гарантировать долговременную надежность такого соединения нельзя.
Основные достоинства и недостатки креплений труб на пресс фитингах
Главными достоинствами прессовых соединений можно назвать простоту сборки системы и надежные долговечные конструкции. Кроме этого следует отметить возможность совмещения металлопластиковых и полиэтиленовых конструкций с металлическими и полипропиленовыми трубопроводами. Системы из металлопластика и полипропилена не подвержены разрыву в случае замерзания теплоносителя при морозах. Труба просто расширяется под давлением образовавшегося льда, а малый объем воды в фитингах не создает его в больших количествах, достаточного для их разрушения.
Недостатками считают необходимость приобретения специального инструмента и более высокую стоимость систем, чем в случае применения трубопроводов из металла и полипропилена.

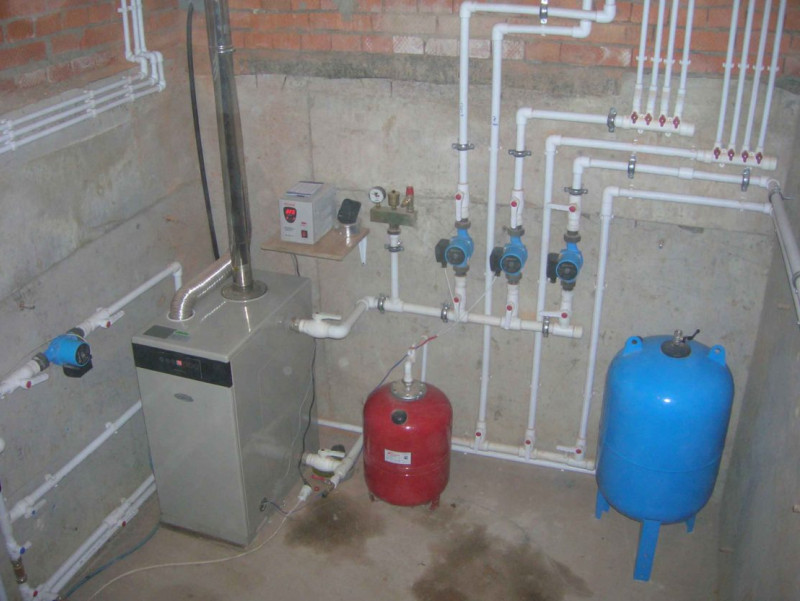

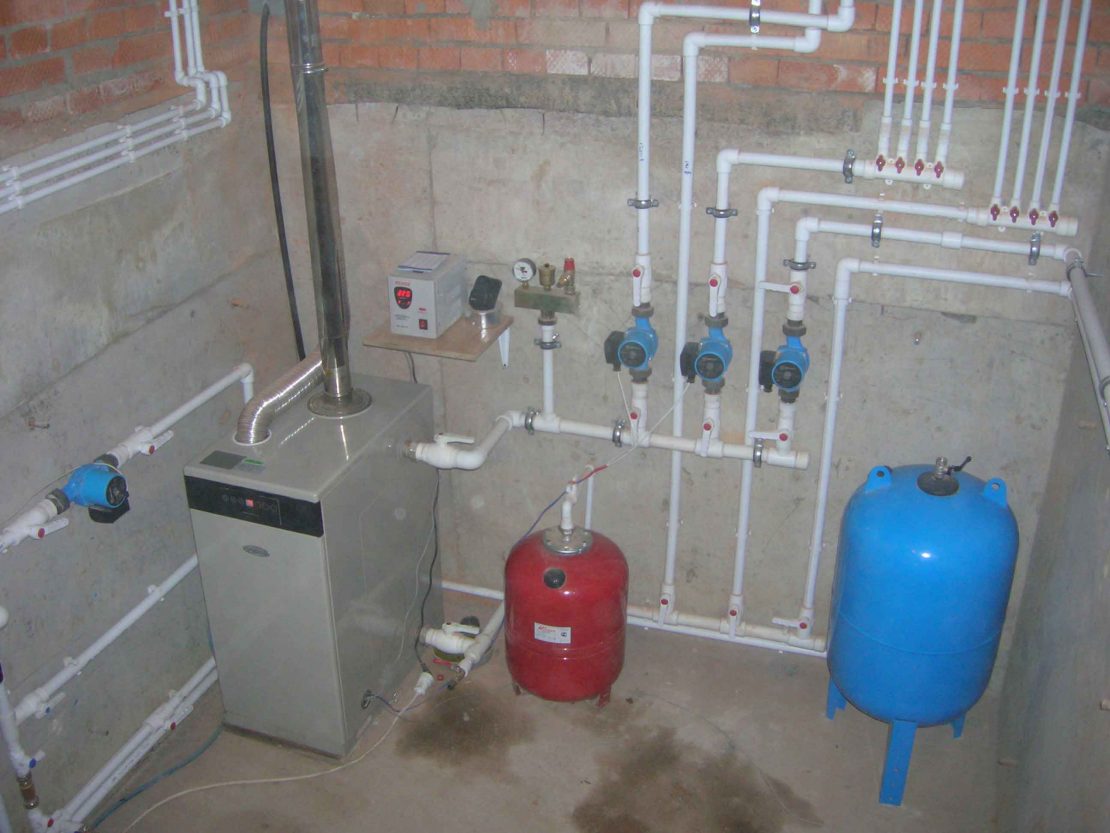

Монтаж системы отопления из металлопластиковых труб
Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.
Особенности обустройства контуров отопления:
- Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
- Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
- Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
- Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
- В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
- Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
- Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.
Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.
Разновидности фитингов и варианты их применения
Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.
Как выбрать и куда устанавливать элементы:
- Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
- Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
- Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.
Особенности монтажа труб из металлопластика
Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:
- Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
- Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
- Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
- При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.
Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.
Особенности ручного пресса для труб
Металлопластиковые изделия можно обжать механическими и гидравлическими ручными клещами. Первый тип инструмента состоит из двух рукояток, которые соединены с обжимной головкой при помощи шестеренчатого механизма. При их сжатии происходит передача усилия на головку, а она в свою очередь сдавливает гильзу фитинга.
В комплекте к ручным клещам прилагаются различные варианты насадок
Такие пресс-клещи для металлопластиковых труб имеют возможность регулирования длины рукояток, что облегчает работу оператора. Механический инструмент более дешев и конструктивно прост, но требует затрачивания физических усилий.
Гидравлические пресс-клещи для металлопластиковых труб на одной из своих ручек имеют гидроцилиндр. Его выходной шток механически связан с головкой обжима. Во время сведения рукояток в гидроцилиндр вдавливается поршень и создается давление, которое передается головке. Таким образом, при работе затрачиваются меньшие усилия, но это повышает стоимость инструмента и требует его регулярного технического обслуживания.
Труборасширитель для монтажа медных труб
Труборасширитель используется для увеличения диаметра труб перед пайкой, в том случае, когда не применяются фитинги. Труборасширитель необходим для того, чтобы создать зазор между двумя соединяемыми элементами, который впоследствии будет заполнен припоем. Как правило, расширитель создает зазор, что равен 0,04 – 0,2 мм, именно столько необходимо для равномерного распределения припоя по всему диаметру трубопровода.
Труборасширетель выполняет такие важные функции:
- Ликвидирует затраты на фитинги;
- Уменьшает потребность в использовании припоя;
- Снижает количество соединений;
- Увеличивает надежность и герметичность системы.
Труборасширитель необходимо подбирать под диаметр трубы, однако чаще всего данный инструмент является универсальным и включает несколько сменных насадок.
Труборасширитель для медных труб
Иногда, чтобы заменить расширитель, может применяться вальцовка с комплектом труборасширительных насадок. Эффект расширения в данном случае обеспечивается движениями специального рычага.
В зависимости от способа выполнения расширения, труборасширитель бывает нескольких видов. Выделяют такие разновидности:
- Расширитель гидравлический;
- Расширитель ударный;
- Набор, в который входит труборасширитель и вальцовка.
Ударный расширитель является универсальным решением и подходит для труб различных диаметров. Такой инструмент имеет доступную цену и помогает успешно справиться с задачей даже там, где другой расширитель не эффективен. Однако есть и недостаток – насадку достаточно сложно снимать с трубы после расширения.
Инструмент с электрогидравликой
Электрогидроприводные модели прессов для труб отличаются небольшими габаритами, весом, а также высокой производительностью и простотой применения. Они используются для обжима изделий сечением до 110 миллиметров.
По виду питания электрогидравлические прессы бывают:
- сетевые;
- аккумуляторные;
- универсальные.
Профессиональный инструмент может оснащаться электроприводом и работать от аккумулятора
Аккумуляторные модели работают от батареи, встроенной в них, сетевые – от обычной электросети, универсальные способны функционировать в обоих режимах. Электрогидроприводные клещи используют только универсальные съемные пресс-головки, рассчитанные на отдельное сечение металлопластиковой трубы.
Пресс-клещи такого типа позволяют равномерно распределить нагрузку по всей поверхности стыка и работают более плавно. Этим объясняется высокое качество полученных соединений.
Классификация и виды
Пресс-фитинги по функциональности делятся на два вида: традиционные обжимные, напрессовочные надвижные. Виды различаются по конструкции, области применения.
Прессовые соединители по конструкции бывают:
- Соединительные муфты, тройники, уголки (отводы) с прессовым соединением с 2 или 3 сторон.
- Переходные элементы с резьбой для скручивания с металлическими элементами трубопровода. Имеют с одной стороны соединение под опрессовку для пластика, с другой стороны штуцер с резьбой или «ершом».
- Переходные элементы с муфтами с внутренней резьбой.
- Переходные элементы с накидными гайками для накручивания на резьбу металлических элементов трубопровода. Имеют с одной стороны прессовое соединение для пластика, с другой стороны гайку-американку.

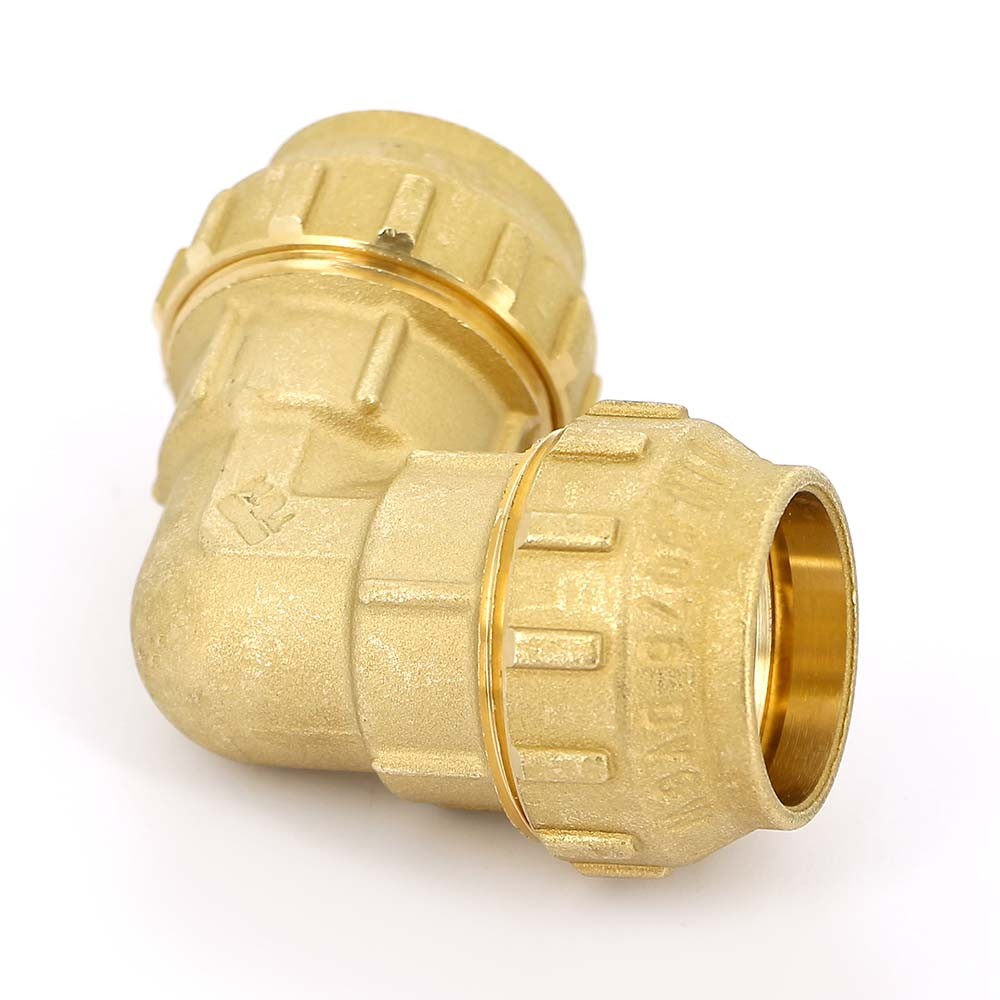

Обжимные
Обжимные фитинги распространены уже давно и встречаются повсюду. В них конец металлопластиковой трубы плотно зажимается между гильзой и внутренним вкладышем, соединение герметизируется при помощи уплотнений из фторопласта-4 (тефлона) или резины EPDM.

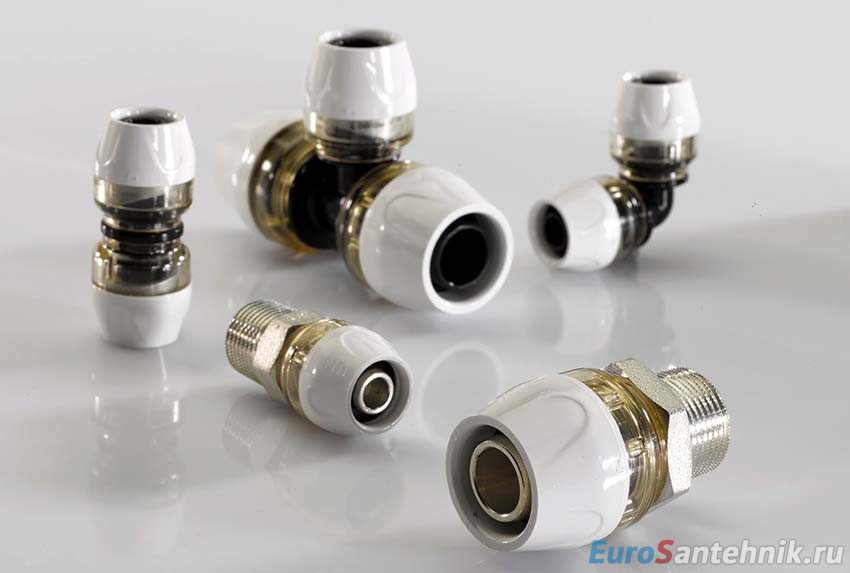

Напрессовочные надвижные
Такие соединители появились относительно недавно. Верхняя обжимная гильза с усилием надвигается на конец заготовки, вкладыш имеет зубцы – «ерш», материал трубы очень сильно деформируется, герметично уплотняяя соединение. Такие элементы применяются не только для металлопластика, но и для соединения более толстостенных водопроводов из полиэтилена низкого давления.
Маркировка
В маркировку обязательно входит наименование производителя и параметров соединяемых металлопластиковых труб – наружный диаметр и толщина стенки: например, 16×2. Данные наносятся и на корпус, и на обжимную гильзу.
Классификация пресс муфт
Часто для соединения разных труб используют паяльник. Для замены труб проводят их демонтаж и отключают подачу воды. Дальше проводят нарезку труб требуемых размеров. Дальше начинают сварку. Но такие работы достаточно трудоемкие, да и стоимость сварочного аппарата высокая.
Трубы из металлопластика наиболее популярный вариант на рынке. С ними проще работать. Эти процессы можно выполнить своими руками. Для начала следует определиться с разновидностью фитинга.
Виды прессфитингов:
- Переходные варианты. Применяются для пластиковых и стальных труб в одной точке соединения. Так можно скрепить два отрезка трубы.
- Цанговые элементы. Используются для обжима цилиндрических деталей.
- Пресс фитинги. Широко используются для водопровода и канализации. Это надежная и качественная система. Концы труб вставляются в фитинг и зажимаются специальным инструментом.
Фитинги – достаточно надежные элементы. Для большей герметичности используют сварку. Но это неоправданные траты, для использования достаточно муфт.
Особенности монтажа и выбора фитингов
Металлопластиковые трубы из сшитого полиэтилена изначально не предназначены для сварки и склеивания. Сварные швы на них через пару месяцев все равно потрескаются и разойдутся. А клей не используется из-за стойкости этого пластика к растворителям и его низкой адгезии. Остается для монтажа применять только специализированные фитинги.
Все резы металлопластиковой трубы должны производиться исключительно под углом 90 градусов, даже незначительные отклонения могут пагубно сказаться на качестве соединения
Выбирая пресс-фитинг, основное внимание следует обратить на кольцо обжима. Оно должно быть выполнено из прочного металла
И никаких швов на этой металлической поверхности, только литая бесшовная штамповка. Любой шов – точка для разрушения. Лучше сразу снизить либо полностью исключить вероятность порыва трубопровода с затоплением дома. За дешевизной здесь гоняться не стоит точно.
Типоразмеры пресс-фитинга указываются в маркировке как на кольце, так и на его корпусе. Аналогичная информация содержится и на трубе. Все должно совпадать. Еще раз – не стоит приобретать фитинги и трубы из металлопластика разных производителей. В большинстве случаев такой разнобой приводит к проблемам и на стадии монтажа, и потом при эксплуатации.
Трубу после обжима фитинга нельзя сгибать рядом с последним. Это может привести к лишнему напряжению в соединении. Недопустимо также прикладывать к пресс-фитингу какое-либо боковое усилие. Сам он поврежден не будет, а вот пластик рядом может и разрушиться.

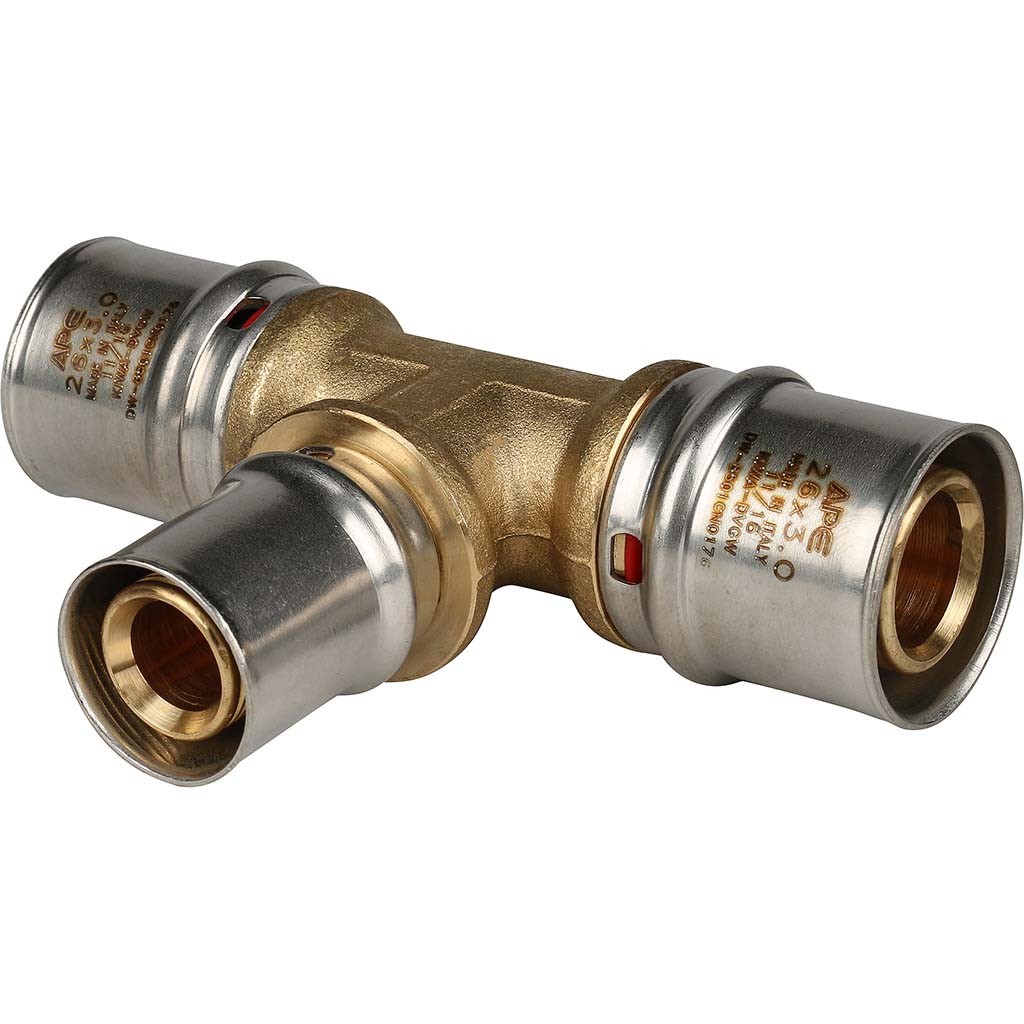

Устройство и назначение
Традиционно деталь состоит из корпуса, наружной пресс-гильзы и уплотнения. Корпус – внутренний вкладыш с упорным кольцом и резьбой для соединения с металлической частью системы или другим фитингом. При обжиме пресс-гильза обжимает металлопластиковую заготовку, фиксируя ее между вкладышем и наружной гильзой.
Второй вид фитингов – надвижные. В них внутренний вкладыш – «ерш» с зубчиками, а верхняя гильза надвигается на вставленную трубку, деформирует ее, очень плотно и герметично обжимая.
Все прессовые соединители, применяемые в бытовых инженерных системах, производятся из нержавеющей стали или латуни – прочного, но в то же время достаточно мягкого материала, чтобы его можно было деформировать при обжатии. Бывают комбинированные изделия – корпус латунный, обжимная гайка из нержавейки (например, у фирмы Tiemme).
Пресс-фитинги предназначены для монтажа металлопластиковых инженерных систем – отопления, водоснабжения, теплого пола, газо- , паропроводов. При монтаже домашних систем из труб ПНД или RE-X альтернативы практически нет. Они легко монтируются без помощи специалистов, не слишком дороги, очень надежны.
Характеристика обжимных фитингов на металлопластиковые трубы
Для начала необходимо определится, что представляют собой пресс фитинги. На рынке представлено несколько видов муфт, но устройство всех разновидностей одинаково. Как правило, состав элементов не меняется.
Составляющие пресс фитинга:
- Корпус. Определяет форму конструкции. На вид фитинг может иметь форму угла, тройника, муфты. Материал изготовления – латунь или медь.
- Гильза. Составляет основу конструкции. Материал изготовления – нержавеющая сталь. Сверху гильзы монтируют колодки специального инструмента для обжима при использовании элемента. При правильном сжатии деталь будет долгое время хранить приобретенную форму.
- Клипса. На вид это эластичное кольцо. К функциям элемента относится соединения гильзы и корпуса, роль прокладки, защитное соединение.
Для установки пресс фитинга используют специальный инструмент. Это обжимной пресс. Различают ручной и гидравлический прибор.
На рынке представлен широкий выбор разных деталей. Это позволяет создать в квартире любую разводку. Чтобы смонтировать линейный трубопровод, используется переходник и соединительная муфта. В местах разветвлений и поворотов понадобятся отвод, тройник, уголок, ниппель. Можно применить мультифитинг для соединения труб разного материала изготовления.
Если металлопластиковые трубы обладают одинаковыми размерами, то применяют муфты. При разном материале изготовления и размерами используют переходники. Их типы могут отличаться. На конец трубы для фиксации фитинга необходимо сделать резьбу. Отличают наружную и внутреннюю резьбу.
Пример разводки системы водоснабжения
Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги
Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком
Тип резьбы и ее размер подбираете в зависимости от вида используемого крана
Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.
Пример системы водоснабжения на металлопластиковых трубах
Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.
Договоритесь о возможности обмена
При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.
Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)
Когда и как начинать работу
Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.
Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах
После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.
Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.
Видео по теме
Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.
Виды соединений при монтаже МП труб
Сборка трубопроводных металлопластиковых систем предполагает использование фитинга. Таких соединений существует три вида, каждый из которых отличается некоторыми особенностями.
Компрессионные фитинги
Соединение деталей металлопластиковой трубы компрессионными фитингами — самый простой и экономный вариант, его можно использовать даже непрофессионалу в домашних условиях. Для монтажа используются обжимные соединительные детали из латуни. Эти детали не монолитны, имеют разборную конструкцию, что позволяет разбирать систему многократно и при необходимости заменять вышедшие из строя детали. Для монтажа необходим только гаечный ключ соответствующего диаметра. Порядок работы для самостоятельного монтажа труб:
- Установить отрезок металлопластиковой трубы на расстоянии 10 см от начала заготовки.
- Обрезать трубу по намеченным линиям.
- Надеть гайку и кольцо соединительной детали.
- Неровности трубы после обрезки устраняются режущим инструментом с внешнего и внутреннего края.
- Соединить фитингом элементы трубы.
- Закрутить гайку на штуцер. Не делайте этого до упора, необходимо оставить свободным одно кольцо резьбы.
Соединение пресс-фитингами
Некоторые отличия в конструкции и способе соединения металлопластиковых труб имеют пресс-фитинги. Эти детали позволяют создавать более надежное сцепление между трубами, но и сам процесс монтажа будет сложнее, а для работы нужны пресс-клещи. Если вы обладаете минимальным опытом работы и имеете соответствующий инструмент, то можно преступать к работе, следуя пошаговой схеме:
- Откалибровать край трубы после обрезки снятием фаски.
- Плотно обжать муфтой обработанные края трубы.
- Штуцер соединяется с уплотнительным кольцом. Полученную систему вставляют в трубу.
- Последний этап происходит при помощи пресс-клещей. Этот метод позволяет обжать муфту плотно, избегая зазоров.
Зажим следует выполнять максимально аккуратно, повторение этого процесса может повлечь за собой образование трещин, вмятин на трубе.
Цанговые соединения
Цанговые фитинги позволяют многократно монтировать систему из металлопластиковых труб. Цанга — дополнительное кольцо, которое помогает достичь надежной герметизации. Имеют несколько вариантов конструкций, включая “тройник” — этот вид соединительного элемента позволяет делать разветвления в системе трубопровода. Разъемные фитинги не рекомендуется применять для стенового монтажа труб, во всех остальных случаях схема установки включает в себя несколько основных шагов:
- Разметка участков трубопровода с пометками в тех местах, где будет ставиться фитинг.
- Подготовка трубы к обрезке (обрезка трубы, шлифовка шероховатостей обрезанного края, выравнивание среза трубы калибратором).
- Надеть гайку с кольцом поверх трубы.
- Далее труба надевается на штуцер для МП труб.
- Затянуть гайку ключом.
Последнее действие выполнять постепенно и без сильного нажима, это может привести к срыву резьбы.
Пуш соединения
Пуш-фитинги — простой способ монтажа металлопстиковых труб без применения какого-либо инструмента. Для этого изделие вставляется в соединительную деталь, которая в дальнейшем проталкивается и становится в паз под напором воды. Клин такого фитинга образует в последствие надежный зажим, защищающий систему от протечки. Единственный минус такого соединения — цена, которая, впрочем, полностью оправдывается полученным результатом.
Действия перед применением клещей
Соединяя фитинг с металлопластиковой трубой методом опрессовки, важно придерживаться определенной последовательности действий. Сначала от бухты отмеряется требуемый отрезок
Для этого можно использовать либо рулетку, либо отметки на наружной поверхности изделия.
Мерная часть отрезается ножницами для труб из металлопластика
Важно добиться максимально ровного среза, который составляет прямой угол с центральной осью изделия. Если используются ножницы гильотинного типа, то их нижний край необходимо держать параллельно трубной поверхности, слегка в нее вдавливая
Далее торцы металлопластиковой трубы калибруются специальным инструментом. Применяемые калибраторы способны не только выровнять форму среза, но и снять внутреннюю фаску. Потом на трубу надевается обжимная гильза, снятая с фитинга, а его штуцер вставляется в срез. Торцы соединяющихся элементов плотно прижимаются. Место соприкосновения торцов должно быть изолировано уплотнительной прокладкой, которая предохранит элементы от электрокоррозии и обеспечит герметичность.
Положение трубы в гильзе контролируется, используя круглый вырез на ее краю. На следующем этапе используются пресс-клещи.
Резать трубы нужно специальным инструментом, чтобы не было заусенцев
Технология выполнения работ
Для соединения труб на пресс фитингах, прежде всего, следует понимать, что такой стык может быть выполнен только один раз. Если вы ошибетесь с длиной трубы или выбором фитинга, то деталь будет испорчена и ее придется выбросить. Поэтому перед выполнением этой процедуры нужно точно отмерить необходимую длину трубы. Для обрезания следует использовать специальные ножницы, которые не снимают трубу, делая ее овальной.
После этого срезанный край трубы необходимо откалибровать. Эта операция немного увеличивает внутренний диаметр коммуникации, и пресс фитинг будет намного проще одеть на нее.
Для натяжной технологии эта операция необходима для того, чтобы увеличить не только внутренний, но и наружный диаметр трубы для последующей установки прессового кольца. Калибровка выполняется особым калибратором, для которого предусмотрены насадки под разные диаметры труб.
После того, как пресс фитинг вставлен на трубу он обхватывается прессовыми клещами в случае технологии обжима. Второй вариант при помощи гидравлического пресса на него натягивается кольцо.
