Вентиляционный диффузор — назначение, применение, установка

Типы конструкций

p, blockquote 13,0,0,0,0 —>

Теперь нужно разобраться с типом конструкций, так как это тоже нужно учитывать при выборе вентиляционного диффузора.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,1,0,0,0 —>

Вихревые модели могут быть круглыми и квадратными. С обратной стороны решетки они оснащены крыльчаткой и кольцом, что позволяет применять их для приточной вентиляции. Бывает так, что крыльчатка отсутствует. С такой конструкцией панель крепят к траверсам коробки с помощью винтов. Крепить можно через фланцевые отверстия или используя кронштейны.

p, blockquote 16,0,0,0,0 —>

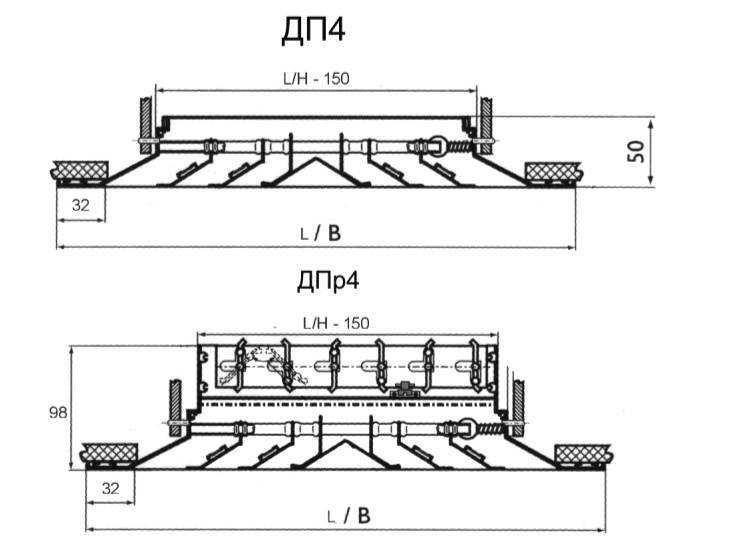

Существуют регулируемые и не регулируемые модели. В первом случае есть элементы направляющие поток воздуха, так же можно контролировать и объем подачи воздуха.

p, blockquote 17,0,0,0,0 —>

Иногда требуется дополнительное применение анемостата. Это необходимо, когда нужно организовать циркуляцию большого объема воздуха в крупных помещениях.

p, blockquote 18,0,0,0,0 —>

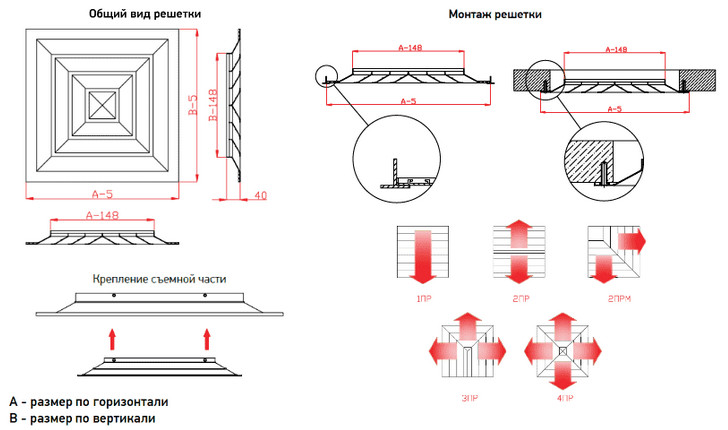

Диффузоры потолочные щелевые, регулируют угол подачи воздуха. Такие модели характеризуются компактностью, само вентиляционное отверстие практически незаметно. Такую конструкцию можно устанавливать и за подвесным потолком.

p, blockquote 19,0,0,0,0 —>

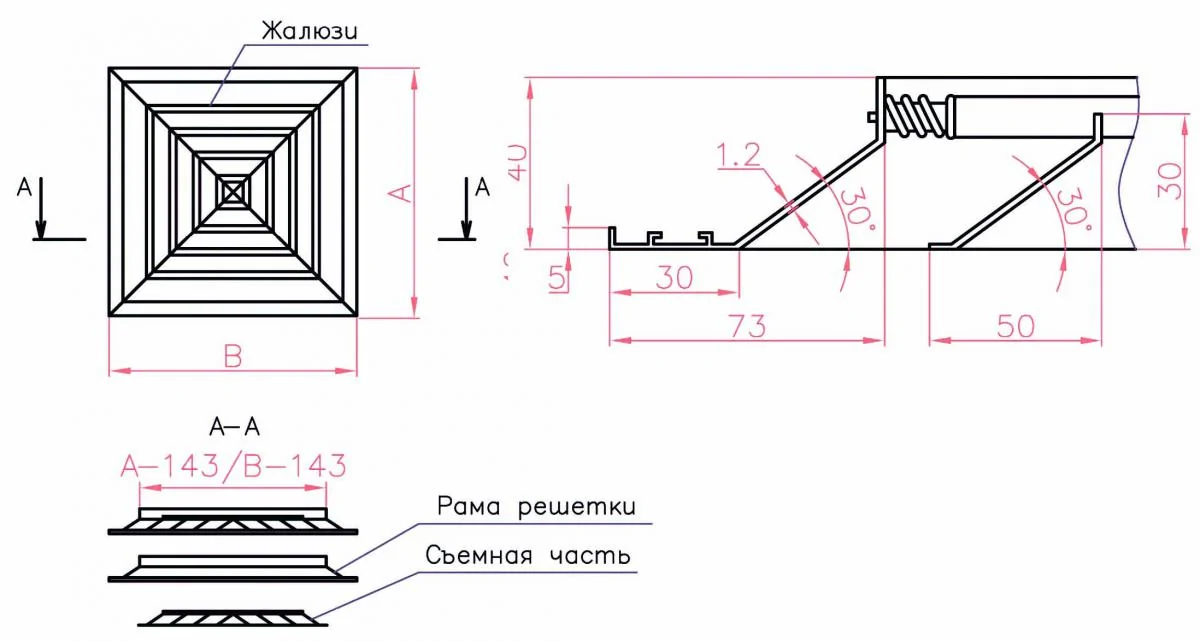

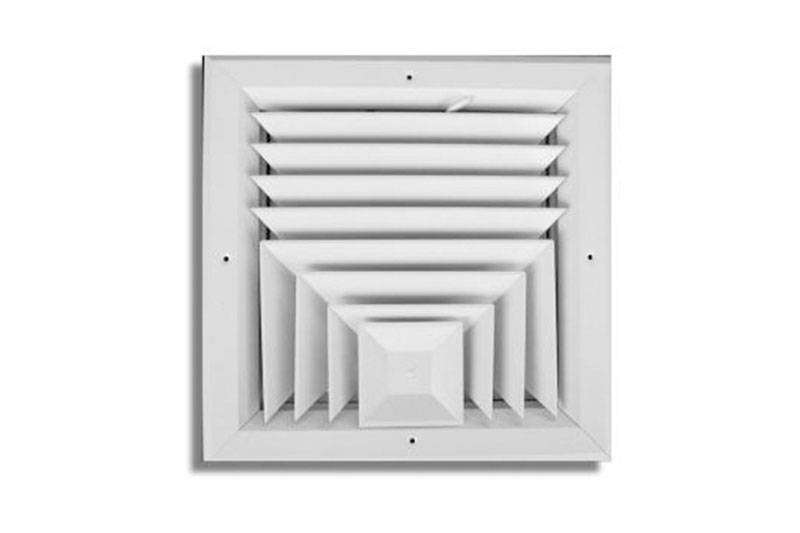

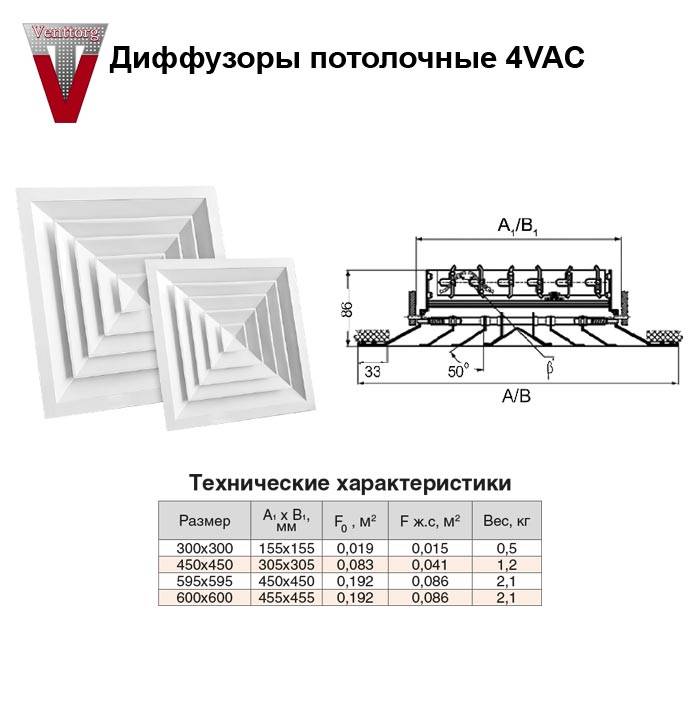

По форме, потолочные диффузоры могут быть квадратные, круглые и прямоугольные. В настоящее время появились и декоративные вентиляционные решетки, которые не только полноценно выполняют свои функции вентиляции, но и служат элементом декора. Производят щелевые устройства из пластика, стали и алюминия. От материала во многом и зависит пропускная способность и долговечность конструкции.

p, blockquote 20,0,0,0,0 —>

Такие вентиляционные диффузоры эффективны для обеспечения воздухом помещения, с высотой потолка 2,6 – 4 метра.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,1,0 —>

Можно размещать и несколько элементов вентиляции, соединенных специальным шлангом. Таким образом, достигается лучшая вентиляция комнаты.

p, blockquote 23,0,0,0,0 —>

По принципу работы квадратные и круглые потолочные приспособления практически не отличается. В поле видимости находится только декоративная решетка, за которой установлена камера статистического давления. Она нужна и при вытяжной вентиляции, когда создается отток воздуха из помещения. В таком случае она выступает в качестве буферной зоны, где оседает пыль и мелкий сор.

p, blockquote 24,0,0,0,0 —>

Если вы никогда раньше не сталкивались с системами вентиляции, то разумней будет сперва проконсультироваться со специалистом, особенно, если вы планируете заниматься установкой самостоятельно. В данном случае нужно учитывать и планировку, и отделку потолка, и многие другие факторы.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно.  С остальными параметрами чуть сложнее, давайте разбираться.

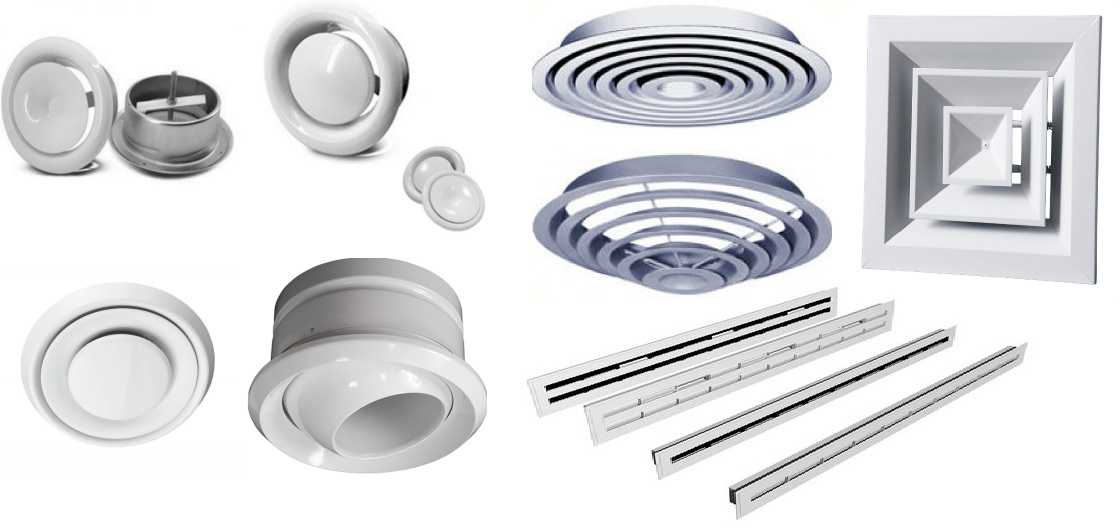

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

• приточные;
• вытяжные;
• универсальные (приточно-вытяжные);
• комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

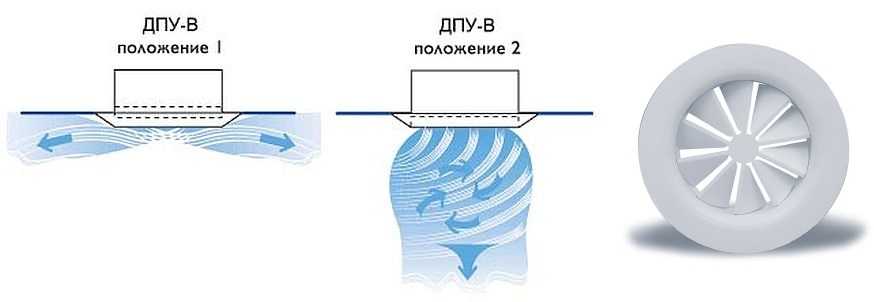

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

• пластмассы;
• алюминия;
• стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

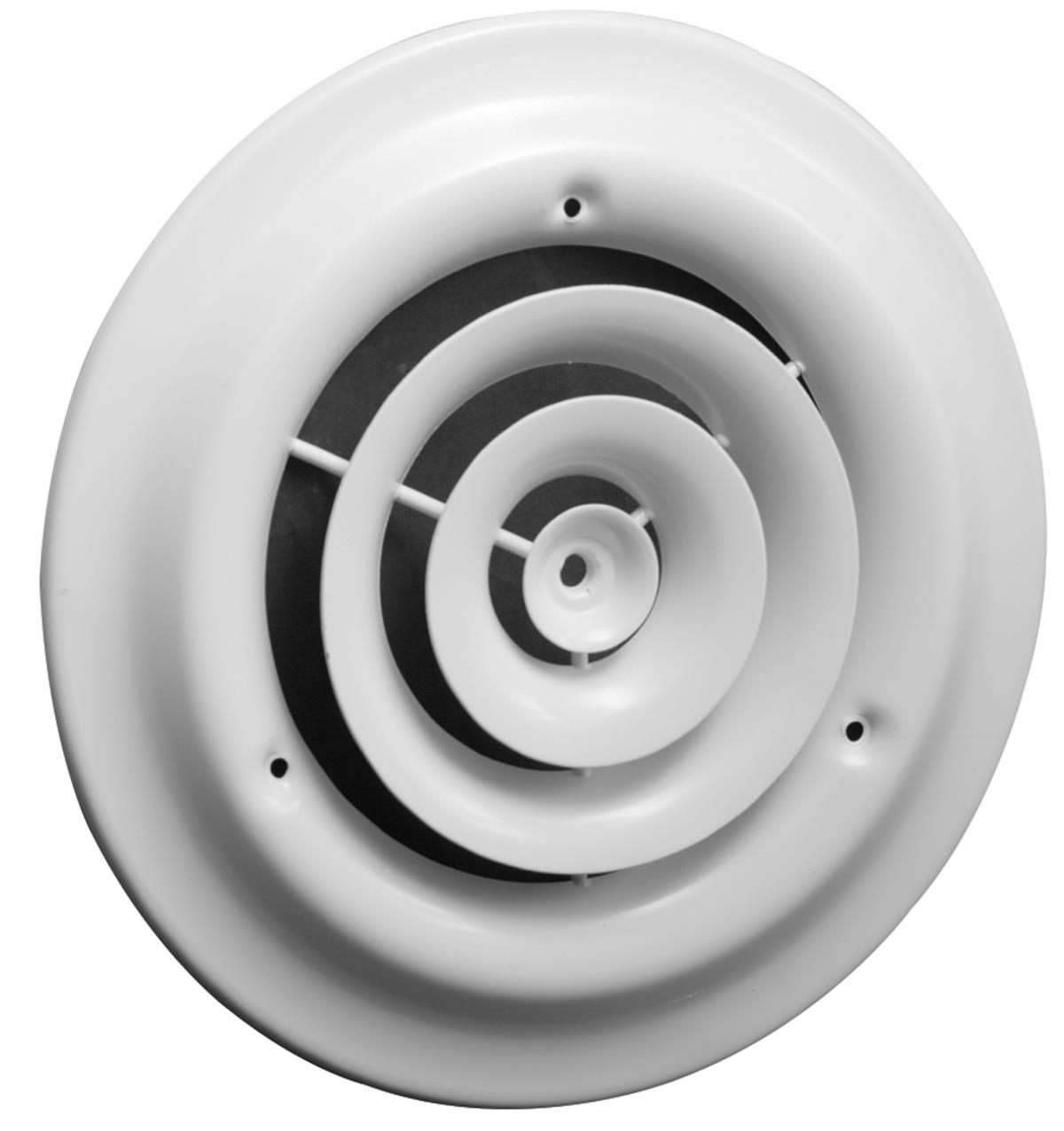

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

• потолочными;
• настенными;
• напольными.

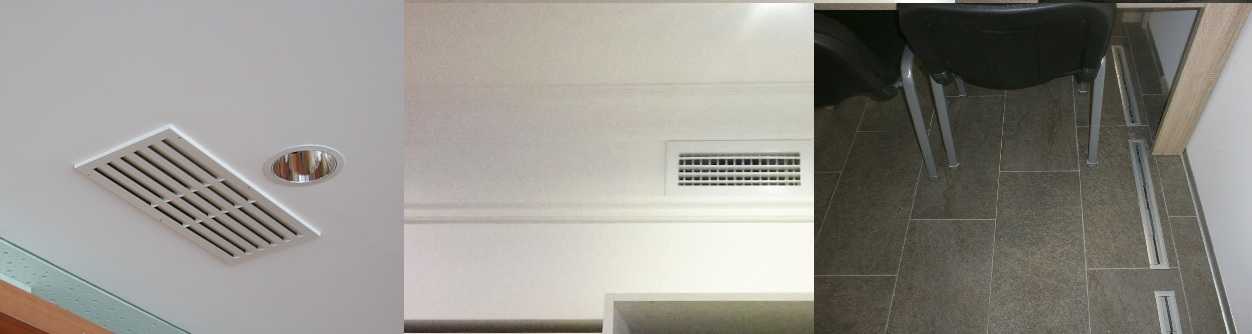

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

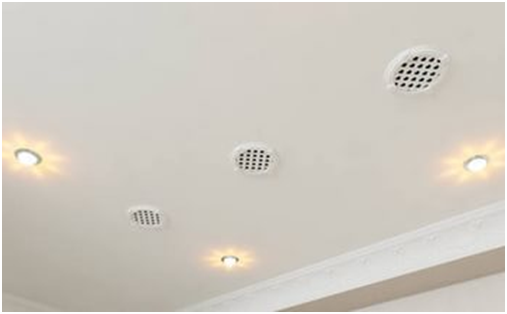

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Вентиляционный диффузор: виды и особенности

Вентиляционный диффузор является одним из видов устройств для забора и распределения воздуха. Наравне с решетками и анемостатами он является неотъемлемой частью вытяжной или приточной вентиляции, кондиционирования и воздушного отопления.

Что такое диффузор и чем же эти вентиляционные устройства отличаются от других аналогичных устройств рассмотрим в данной статье.

Назначение диффузоров

Любая вентиляция предназначена для подачи некоторого количества воздуха в необходимую зону или удаления его наружу. Для этого применяется большое количество устройств и механизмов: движение воздуха осуществляется механическими вентиляторами или под действием перепада давления в естественных системах; транспортировка его проводится в основном по различным воздуховодам (гибким и жестким), а распределения заданного количества воздуха или забор его из конкретной точки осуществляется воздухораспределительными устройствами.

Они предназначены не только для подачи воздуха в помещение, но и для обеспечения распределения потоков определенным образом. Представим, как поток воздуха выходит из отверстия, в котором нет ни решетки, ни диффузора. В таком случае воздух рассеивается недалеко от отверстия без определенного направления.

В общем, назначением любого диффузора является:

• подача или забор воздуха из помещения;
• создание определенных воздушных потоков нужной силы и направления.

Также существуют устройства, которые не только выполняют указанные функции, но и при этом позволяют регулировать объем перемещаемого воздуха, а также полностью перекрывать его движение.

Также рассматриваемые изделия выполняют функции элемента декора помещения

Именно поэтому важно выбрать не только технические характеристики, но и внешний вид изделия, для того чтобы оно хорошо вписался в дизайн

Классификация

Диффузоры для вентиляции бывают разных типов и изготавливается из различных материалов Все изделия можно условно классифицировать по нескольким факторам: по материалу, месту монтажа, наличию регуляции, геометрической форме, характеристике потока воздуха.

По материалу изделия разделяются на такие типы:

В зависимости от того, в каком направлении движется воздух, воздухораспределительные устройства бывают:

• приточными;
• вытяжными;
• универсальными.

По месту монтажа все воздухораспределительные устройства разделяются на две большие группы:

• настенные:
• потолочные.

Существуют также и разновидности диффузоров для напольного монтажа. Но для этих целей в основном используются изделия двух вышеописанных категорий. Диффузоры для потолка в основном отличаются расположением щелей и возможностью направление потока на четыре стороны.

По геометрической форме изделия разделяют на такие формы:

• круглые;
• прямоугольные.

Круглые иногда путают с анемостатами. Но это разные изделия. В состав анемостата входит диск, с помощью которого меняется просвет для подачи воздуха. Диффузоры, как правило, содержат несколько щелей и в большинстве случаев они не регулируются.

Также рассматриваемые устройства бывают:

• регулируемые;
• нерегулируемые.

В нерегулируемых диффузорах щели и другие отверстия для подачи не меняют свой просвет и направление. Для них возможно применение отдельных механизмов, которые позволяют проводить регуляцию изделий.

Распределение потоков

Каждый производитель выпускает устройства разной формы и конструкции воздухораспределителя. Не существует строгой классификации диффузоров по характеристике потока воздуха, но их можно разделить на такие типы:

Существуют и другие типы узкого применения или для определенных систем.

Вентиляционный диффузор – подбор

Любое воздухораспределительное устройство требует правильного подбора и расчета. Каждый диффузор выпускается нескольких типоразмеров. Они отличаются размером, диаметром, площадью живого поперечного сечения щелей и отверстий, шумовыми характеристиками. И все же, расчет – что это такое в применении к устройствам распределения воздуха?

Любая решетка и диффузор требует подбора, который осуществляется в таком порядке:

После чего в каталоге производителя подбирается изделие с нужными характеристиками.

Правильно подобранный диффузор позволяет создать комфортную и грамотную систему вентиляции любого помещения. Не стоит пренебрегать тщательным выбором этого изделия.

Как правильно пользоваться?

Стоит начать с подготовки волос. Поскольку сушка и укладка с помощью диффузора – это термическая обработка волос, пусть и в щадящем режиме, все равно необходимо использовать термозащитное средство. Также волосы нужно обработать средством для фиксации укладки (муссом или гелем в зависимости от того, какой результат после укладки вы хотите получить. Гель поможет добиться эффекта влажных волос, а мусс поможет в создании классических волн или кудряшек). Помните о том, что прямые волосы требуют использования средства с более высокой степенью фиксации, чем вьющиеся или кудрявые. Старайтесь не перегружать их средствами для укладки; в противном случае вы рискуете получить эффект «сосулек» к середине дня.

Вымойте волосы привычным для вас способом, стараясь не травмировать кожу головы. Просушите волосы полотенцем, оставьте его на 10 минут, чтобы излишки влаги впитались.

Имеется несколько шагов, которые способны помочь вам сделать кудри при помощи насадки-диффузора:

• Наклоните голову вниз.
• Разместите диффузор под прямым углом к волосам. Теперь, как бы «набирая» волосы в чашу диффузора, прижмите фен с захваченной массой волос к голове. Просушивайте примерно в течение минуты.
• Проделайте с остальными волосами то же самое.
• Нанесите на практически сухие волосы еще немного средства для укладки и досушите с помощью диффузора окончательно.
• Перед зеркалом сформируйте необходимую форму прически из еще горячих прядей. Укладку зафиксируйте лаком.

Обратите внимание, что также существует способ, при котором волосы сушат не в статичном состоянии, а используя пружинистые движения феном: волосы то прижимают к голове, то немного отпускают. Такой способ сушки может иметь смысл только при укладке длинных волос

Также можете попробовать следующий вид укладки для длинных волос:

• Разделите волосы на пряди шириной примерно 10 см. Каждую из них скрутите в нетугой жгут.
• Держа диффузор под углом 90 градусов к голове, уложите жгут спиралью в чашу. Просушивайте в таком положении в течение некоторого времени.
• Когда прядь будет почти сухой, прижмите чашу к голове, досушивая корни.
• Повторите для всей массы волос.
• Готовую волнистую прическу закрепите лаком, после чего слегка смешайте волосы руками.

Для того, чтобы выпрямить волосы с помощью диффузора, вам нужно проделать следующее. Обработайте массу волос средством для разглаживания. Расчесывающими движениями высушивайте волосы от корней до кончиков. Диффузор в данном случае послужит вместо утюжка, фена и расчески вместе взятых.

Вентиляционный диффузор: все секреты оборудования

Вентиляция является сложной системой, организующей движение воздуха в здании с целью обеспечения комфортных и здоровых условий. Каждый из элементов системы выполняет свою функцию. И одной из существенных частей сети является вентиляционный диффузор, организующий вход или выход воздуха из каналов вентиляции. Нередко диффузоры ошибочно считают малосущественными элементами сети. Однако на деле правильная организация воздушного потока в значительной мере определяет общее сопротивление системы.

Разберемся в проблеме диффузор вентиляционный – что это такое и в чем его отличие от обычных решеток вентиляции. Обычные решетки выполняют только защитные и декоративные функции, предохраняют воздуховоды от накопления мусора. Функциональность диффузора значительно шире.

Диффузоры вентиляционные: виды и материалы

В зависимости от особенностей применения диффузоры для вентиляции выпускают:

• приточные для равномерности распределения подаваемого воздуха;
• вытяжные – с минимальным сопротивлением удаляют воздух;
• приточно-вытяжные — достаточно эффективные в обоих случаях;
• комбинированные модели — одновременная работа на подачу и отбор воздуха при соответствующем подсоединении к сетям вытяжки и притока.

В зависимости от используемых материалов диффузор для вентиляции может быть:

• пластиковым;
• металлическим из алюминия;
• металлическим из стали.

Пластиковые современные вентиляционные диффузоры наиболее применимы в жилищном строительстве благодаря своим существенным преимуществам:

• наименьшая стоимость;
• долговечность;
• отсутствие коррозии;
• малый вес;
• удобное присоединение к пластиковым воздухопроводам.

Металлический диффузор вентиляции обладает следующими преимуществами:

• повышенная прочность;
• надежность в работе;
• стойкость к повреждениям в процессе эксплуатации.

Очень часто их используют в промышленных, складских помещениях. Материалами изделий могут быть легкий алюминий, обычная сталь с защитными покрытиями, сталь нержавеющая, обеспечивающая улучшенный внешний вид.

По геометрии различаются прямоугольные, круглые, квадратные модели.

В зависимости от места установки диффузор на вентиляцию может быть:

• настенным;
• напольным;
• потолочным.

Модели напольного типа используют достаточно редко. Обычно они необходимы при размещении приточной вентустановки в подвале. Нечасто монтируют и настенные устройства. Наиболее применимыми являются вентиляционные диффузоры потолочные благодаря удобству монтажа, распространенности подвесных потолков и преимуществам отбора и притока воздуха в верхние части помещений.

Вентиляционный диффузор: вихревой, щелевой, регулируемый

Рассмотрим подробнее, что такое диффузор в вентиляции, и какие проблемы решает его применение. Устройство обеспечивает требуемые скорости забираемого из помещения или подаваемого воздуха, гарантирует равномерность распределения воздуха, нейтрализацию сквозняков, улучшение условий функционирования системы. Разнообразие решаемых задач вызывает необходимость в различных конструктивных решениях, включая наиболее распространенные:

• вихревые модели;
• устройства щелевого типа;
• регулируемые изделия.

Щелевые диффузоры для вентиляции – что это такое и где они применяются. В таких моделях воздух проходит через каналы в форме щелей, управляющих направлением и распределением потоков. Они обычно применяют в жилых и технических помещениях при небольшой или средней интенсивности воздухообмена. Некоторые модели оснащают поворачивающимися перегородками, позволяющими регулировать направление потока.

Регулируемые модели – это диффузор, вентиляция которого меняется поворотом подвижных ламелей. Вращая его центральную часть, можно настраивать интенсивность потока. Есть модели регулируемые по сигналам датчиков.

Монтаж диффузоров вентиляции

Установка моделей в вентиляционную сеть производится напрямую при совпадении размеров либо посредством переходников-адаптеров. В случае использования потолков подвесного типа может применяться специальная система Clip in. Часто для крепления используются саморезы, герметик, системы подвеса со шпильками.

Назначение вентиляционных диффузоров

Рассматривая вопрос, что такое диффузор в вентиляции, можно выделить следующие ключевые функции – устройство позволяет:

• равномерно и эффективно распределять потоки воздуха в помещении;
• регулировать интенсивность и направление потоков;
• защищать входы в вентиляционные каналы;
• выполнять декоративную функцию;
• улучшать характеристики вентиляционной сети.

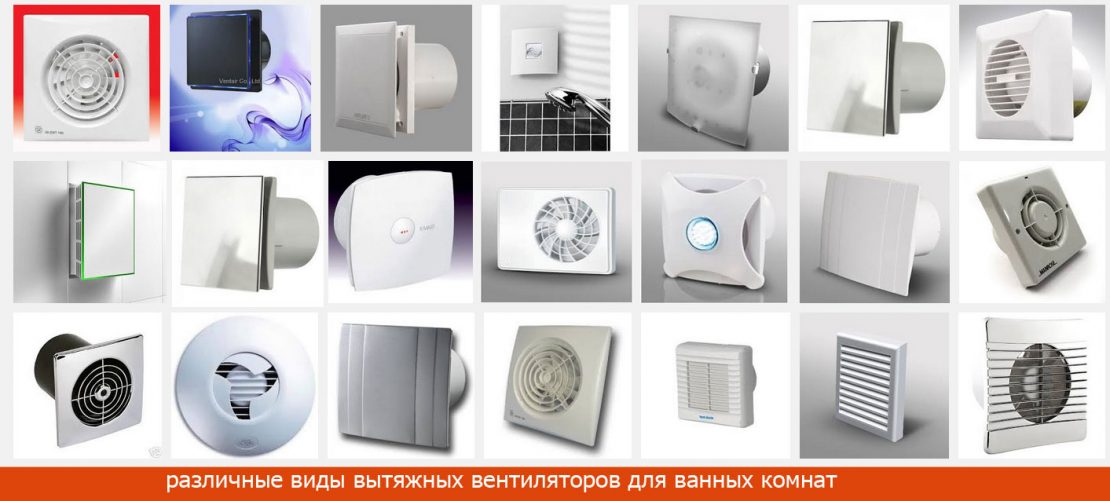

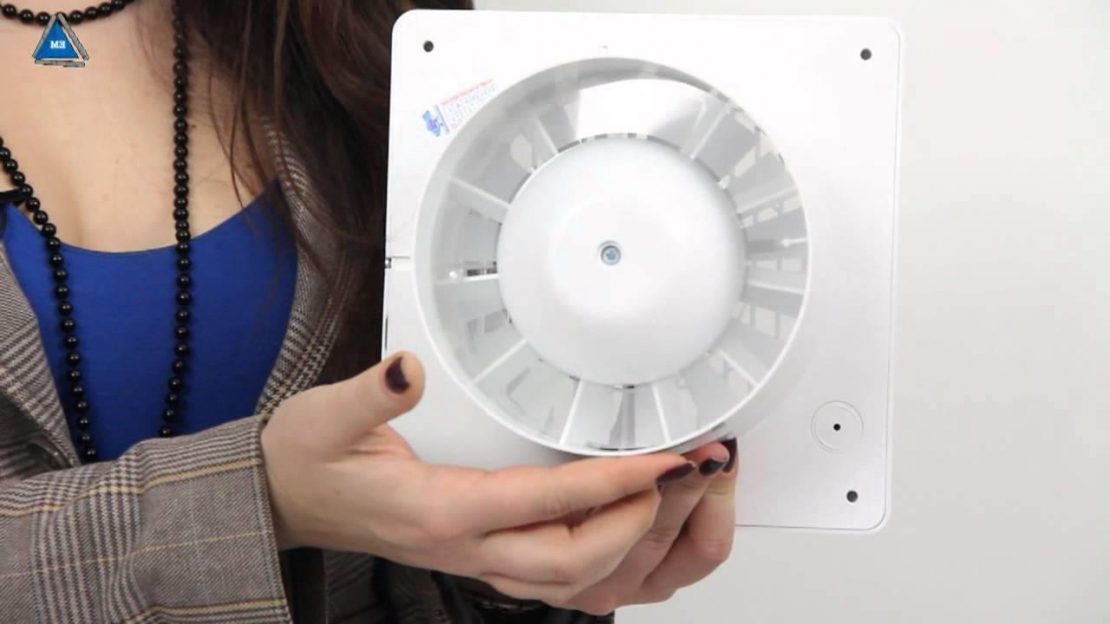

Виды вентиляторов для установки в потолок

Управление вентиляторов бывает ручное, автоматическое и дистанционное. Некоторые диффузоры для удобства управления оборудуются настенной панелью. Канальные приборы самые прочные. Они устанавливаются в воздуховод вытяжного действия. В зависимости от формы сечения канала подбирается и прибор. Он бывает с круглым или квадратным основанием.

В зависимости от конструктивных особенностей выделяют следующие разновидности диффузоров:

• Центробежные приборы в спиралевидном корпусе в народе называются «улитки». Это промышленное оборудование со значительной мощностью. Тяга прибора зависит от длины лопастей и частоты вращения.
• Наибольшей популярностью пользуются осевые диффузоры. Даже при небольших размерах прибор не теряет в мощности и производительности. Эти внешне привлекательные вентиляторы легко монтируются. Вентиляция в потолке в ванной или на кухне чаще делается с использованием осевой разновидности приборов. Для установки в помещении площадью не более 15 м² применяются диффузоры с бесшумной работой, устанавливаемые в подвесной потолок.
• Устройства с датчиком влажности и таймером самые дорогие и эффективные. Они оптимально подходят для влажных помещений, потому что позволяют регулировать влажность воздуха. В автоматическом режиме работы вентилятор сам включается при повышении влажности в помещении и сам отключается через определенное время, которое устанавливается на таймере человеком. В продаже есть такие диффузоры во влагозащищенном корпусе, что предотвращает риск возникновения короткого замыкания.

Выбор мощности устройства

Подбор прибора по параметру мощности производится с учетом назначения помещения, его кубатуры и кратности воздухообмена. Последний показатель указывает на скорость обновления воздуха в комнате в течение определенного временного промежутка. Данный показатель регламентируется СНиП под номером 2.08.01-89. Достаточно найти раздел, посвященный вентиляции, а именно пункты 4.1-4.17.

Пример расчета мощности диффузора для установки в ванной комнате:

1. Находим объем помещения, зная его габаритные размеры, например, комната с высотой 280 см, шириной 290 см и длиной 310 см имеет объем 2,8х2,9х3,1=25,172 м³.
2. Находим в указанном нормативном документе (СНиП) таблицу определения кратности воздухообмена. Для помещений такого объема она составляет 10 единиц.
3. Теперь остается подсчитать мощность вентилятора. Для этого объем помещения множим на кратность воздухообмена – 25,172х10=251,72 м³/ч.

При выборе вентилятора для санузла мощность находим в зависимости от количества посадочных мест. На каждое место требуется мощность диффузора в 40-50 м³/ч. Если вентиляционные каналы в строительных конструкциях дома засорены или находятся в плохом состоянии, то параметр повышают до 100-150 кубометров в час.

Расчет диффузора

Этот момент важен, поскольку в системах с большим количеством диффузоров массовое воздействие способно изменить возможности вентиляции в критической степени. Для исключения ошибок диффузоры подлежат расчету, хотя бы минимального уровня — подсчету количества устройств, степени воздействия на общее состояние потоков и прочие факторы.

Параметры вентиляционных систем подчинены определенным нормам и требованиям, которые определены в СНиП 41-01-2003. В частности, определено количество поступающего и удаляемого воздуха, принципы распределения внутри здания, порядок подачи и вывода потоков и т.д.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Установка всех элементов вентиляционной системы, имеющих хоть какое-то воздействие на ее работу, должно быть выполнено в строгом соответствии с требованиями СНиП, иначе режим воздухообмена будет нарушен.

Классификация

На сегодняшний день диффузоры для вентиляции представлены в широком ассортименте. Они отличаются по нескольким параметрам.

По материалу корпуса

Пластиковые. Простые и легкие устройства. Они не гниют и не ржавеют, Выпускаются разной формы и цвета. Отличаются невысокой стоимостью, при этом ни в чем не проигрывают металлическим изделиям.

Металлические. Считаются более надежными, они долговечные и прочные. Но их большой вес может привести к проблемам при монтаже.

Цена изделий выше, чем у пластиковых аналогов. При остывании корпуса на металле появляется конденсат, поэтому стальные модели нежелательно применять в системах кондиционирования.

Деревянные. Изготавливаются индивидуально для таких помещений, как баня, сауна, подходят для интерьера из дерева.

По форме

По форме изделия делятся на круглые, квадратные и прямоугольные.

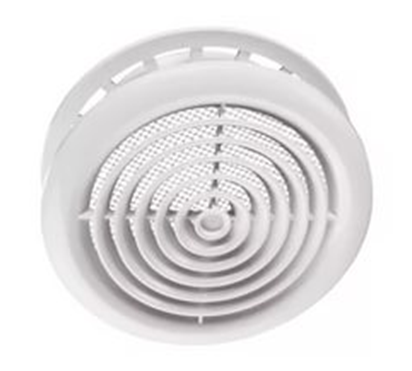

Несмотря на такое разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.

По назначению

Приточные. Устанавливаются в системе приточной вентиляции, предназначены для подачи чистого воздуха, распределения его по всему помещению.

Вытяжные. Используются для отведения загрязненного воздуха. Такие устройства помогают быстро проветрить помещение, собирая воздушные массы со всей площади.

Приточно-вытяжные. Эти универсальные модели используют для более продуктивной подачи и удаления воздушных масс. Они улучшают циркуляцию по всей системе вентиляции.

Сопловые. Эта разновидность воздухораспределителей создает узкий поток воздуха. Применяются тогда, когда необходимо направить струю в одном направлении на большое расстояние.

По месту установки

Потолочные — самые часто используемые вентиляционные диффузоры, крепятся к потолку.

Напольные — применяются достаточно редко и только там, где приток осуществляется через подвальное помещение.

Настенные — устанавливаются на стене, например, в помещениях с герметичными стеклопакетами, где нарушена циркуляция воздуха.

Конструктивные особенности

Вихревой. Внутри установлены лопасти, создающие завихрения воздушного потока. Такая конструкция обеспечивает интенсивное перемещение воздушных масс. Устанавливаются там, где нужно быстро и качественно удалить отработанный воздух, например, в ванных комнатах. Могут создавать сквозняки, но это исправляется с помощью установки камеры статического давления.

Приточный оборудован осью с лопастями, которые могут крутиться или быть неподвижными. Бывают регулируемые и нерегулируемые.

Струйные. Устройства пропускают воздушный поток, формируя при этом струю. Благодаря этому повышается интенсивность движения воздушного потока и увеличивается расстояние перемещения.

Щелевые. По своей форме такие устройства напоминают щели, через которые проходит воздух. Количество и размер щелей зависит от условий эксплуатации. Могут работать и на подачу, и на отведение воздуха.

Линейные. Имеют вид вытянутого прямоугольника с несколькими прорезями, почти незаметны в интерьере.

Перфорированные. Имеют большое количество пропускных отверстий для рассеивания воздуха.

Чтобы избежать появления сквозняков, дополнительно устанавливают адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения воздушной струи, подающейся к выходным отверстиям диффузора.

Но при их установке необходимо учитывать тот факт, что из-за своих габаритов они требуют дополните место для установки.

Адаптеры бывают:

• со съемным фильтром — дополнительно очищают воздух
• с поворотным клапаном — регулируют воздушный поток
• с рассекателем воздуха — обеспечивает равномерность распределения особо мощных потоков.

Материал изготовления — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.
